博世力士乐使用说明、
rexroth gerotor 泵 pgz 使用说明说明书
德国rexroth泵PGZ使用说明力士乐致力于为各类机械和系统设备提供安全、精准、高效以及高性价比的传动与控制技术。
公司融合全球的应用经验，研发创新的产品，为行走机械、机械应用与工程、工厂自动化及可再生能源每一个细分市场的客户量身定制系统解决方案及服务。
博世力士乐同时为客户提供各种液压、电子传动与控制、气动、齿轮、线性传动及组装技术。
公司业务遍及全球80多个国家，拥有37,500多名专业员工，2012年全球的销售额近65亿欧元。
业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。
可再生能源：风能产品组群驱动技术、电子传动与控制技术、浇注成型技术、齿轮技术、工业液压、线性传动技术、行走液压、组装技术、气动、拧紧与焊接技术Gerotor泵具有恒定排量PGZ帧大小4,5尺寸20 (140)最大工作压力15bar最大排量136.3cm?特征具有固定排量的低压泵极低的运行噪音适用于广泛的粘度和速度范围出色的吸力特性可与轴向柱塞泵，内齿轮泵和叶片泵组合使用用途：工业或移动应用中的低压冷却，过滤器或润滑剂回路，例如塑料加工机器，机床，压力机和风力涡轮机。
相关型号推荐PR4-3X/1.60-700RA01M03,PR4-3X/1.60-700RA01V01,PR4-3X/2.00-700RA01M01,PR4-3X/2.50-700RA01M01,PR4-3X/2.50-700RK01M01,PR4-3X/2.50-700RA01V01,PR4-3X/3.15-700RA01M01,PR4-3X/3.15-700RG01M01,PR4-3X/4.00-700RA01M01,PR4-3X/4.00-700RG01M01,PR4-3X/6.30-700RA01M01,PR4-3X/6.30-700RA01M08,PR4-3X/6.30-700RA01V12,PR4-3X/8.00-700RA01M01,PR4-3X/8.00-700RA01M02,PR4-3X/8.00-700RA12M01,PR4-3X/3.15-500RA01M01,PR4-3X/5.00-500RA01M01,PR4-3X/6.30-500RA01M01,PR4-3X/8.00-500RA01M01,PR4-3X/10.00-500RA01M01,PR4-3X/10.00-500RA12V01,PR4-3X/16.00-500RA01M01,PR4-3X/20.00-500RA01M01,PR4-3X/16,00-500RA12M01PR4-3X/2,00-700RA01M01R900452697产品描述建立PGZ型液压泵是具有恒定排量的齿轮泵。
Rexroth变频器 Fe系列 简易手册说明书
The Drive & Control CompanyRexroth变频器Fe系列简易手册版本04R912004816Bosch Rexroth AG更改过程出版颁发日期备注DOK-RCON01-FE*********-IN01-ZH-P2013年6月第一版DOK-RCON01-FE*********-IN02-ZH-P2013年11月增加了新功能DOK-RCON01-FE*********-IN03-ZH-P2014年11月增加了新功能DOK-RCON01-FE*********-IN04-ZH-P2014年12月固件升级关于此文档该《简易手册》基于产品《使用手册》,《使用手册》包含产品的详细数据。
在未通读产品《使用手册》中的安全相关章节内容以及产品标准供货所附《安全说明》前, 请勿操作该产品。
参考文档如需其他类型或语言的文档, 请联系当地代理商或访问以下网址/fe版权© 博世力士乐（西安）电子传动与控制有限公司 2014该文档以及其中的数据、技术规格和其它信息均为博世力士乐（西安）电子传动与控制有限公司的专有财产。
未经同意，禁止复制或供第三方使用。
责任规格数据仅用于产品说明，如果未在合同中明确规定，不得视为对特性的保证。
本公司保留关于该文档内容和产品可用性的所有权利。
RS-a892fbc73b3b8d410a6846a500c72470-4-zh-CN-5Bosch Rexroth AG目录目录页数1 结构安装 (1)1.1 目视检查 (1)1.2 环境条件 (1)1.3 安装条件 (2)1.4 外型尺寸 (3)2 电气安装 (7)2.1 电缆规格 (7)2.2 主回路端子 (12)2.3 控制信号端口的连接 (15)3 参数设置 (20)3.1 操作面板 (20)3.2 启动 (21)3.3 操作说明 (22)3.4 参数列表 (22)4 故障指示 (42)DOK-RCON01-FE*********-IN04-ZH-P IBosch Rexroth AGII DOK-RCON01-FE*********-IN04-ZH-P1 结构安装1.1 目视检查打开变频器包装后, 请进行目视检查。

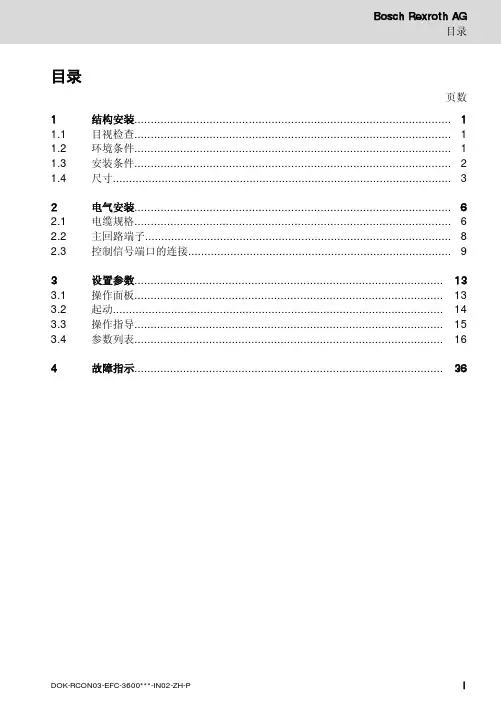

Rexroth (博世力士乐)EFC 3600 简易手册
目录目录页数1 结构安装 (1)1.1 目视检查 (1)1.2 环境条件 (1)1.3 安装条件 (2)1.4 尺寸 (3)2 电气安装 (6)2.1 电缆规格 (6)2.2 主回路端子 (8)2.3 控制信号端口的连接 (9)3 设置参数 (13)3.1 操作面板 (13)3.2 起动 (14)3.3 操作指导 (15)3.4 参数列表 (16)4 故障指示 (36)结构安装1 结构安装1.1 目视检查打开变频器包装后，请进行目视检查。
检查以下项目：●供货型号是否正确●设备是否有损坏●运输过程中是否造成机箱划痕、裂痕或凹痕如果发现任何上述问题，请联系Bosch Rexroth分销商。
1.2 环境条件为了保证变频器正常运行，变频器的安装环境必须符合下表所列数据。
①：参见《使用手册》“10.3：电气参数的降额”。
表格 1-1: 环境条件1.3 安装条件变频器根据额定值的不同，分为不同的外型尺寸。
为了达到理想的散热效果，必须保证下图所示变频器与相邻物品之间上、下的最小安装距离。
插图 1-1:安装条件●上图所示变频器为机箱1至3。
上述最小安装距离适用于机箱1至机箱4。
●必须垂直安装变频器。
●如果将一台变频器安装在另外一台之上，确保变频器进气口温度不超过上限值（参见 第 1.2 章 "环境条件" 第 1 页 ）。
如果超过上限，建议在变频器之间安装隔板，防止上升的热空气被吸入上面的变频器。
Bosch Rexroth AG 结构安装1.4 尺寸表格 1-2: EFC 3600尺寸①：完整型号（类型编码）为：EFC3600-xKxx-xPx-xDA-7P-NNNN ，参见《使用手册》17.3章附录三：类型编码。
②：安装EFC 3600机箱1、2、3，需要2颗螺钉。
③：安装EFC 3600机箱4，需要4颗螺钉。
Bosch Rexroth AG结构安装Bosch Rexroth AG 结构安装插图 1-2: 机箱1、2、3Bosch Rexroth AG结构安装插图 1-3: 机箱42 电气安装2.1 电缆规格2.1.1 主回路配线变频器根据额定值的不同，分为不同的外型尺寸。
博世力士乐使用说明,
点击File
点击New，然后点Project
都选完之后单机OK
二、组态设备
一直点击NEXT，最后FINISH
点击S20-DI-16/1然后点ADD，用此方法依次添加S20-DI-16/1，S20-DO-8/2-2A，S20-AI16-AO2-SSI2，全部添加完毕后点Close
三、plc编程
4、斜坡
插入斜坡指令
插入空指令框
在线圈位置输入RAMP_INT
IN目标值ASCEND上坡时间DESCEND下坡时间TIMEBSASE斜坡时基
RESET接通时OUT保持不变OUT为实际输出值
一般指令所有PLC都一样，我在这里就介绍下这个PLC与别的PLC不同的。
1、PLC只需要注意地址不重复。
2、关于中间变量，可以选择分配M区或者直接定义变量名，就可以使用。
3、上升沿下降沿，可以使用R-TRIG和N-TRIG,代替上升沿和下降沿也可以先插入一个常开触点，之后再右击Edge Detection,第一次切换为上升沿，第二次点击切换为下降沿，再次点击变回常开触点
BT_6说明书
4.2 连接 ( x2) 连接: 类型: 导线长: 导线线型: 传输速率: 参数: 传输:
Sub-D 插头,9 孔 RS232 c, 单独通电 最大 15 m LIYCY：有屏蔽的，位置绞合的，最小横截面积 0.25mm2 19200 个位元/秒 8 e1(8 个数据位元，同等奇偶校验) 和 CRC 16 的 ps5000 区块协定
BT6 的功能在第 5 节中被描述。
3. 安装
重量:
大概 0.5 公斤
终端 ：
大概 0.8 公斤
位置:
控制箱，手提式的壳。
依照 IP 65 封闭
定向:
可能的任何定向
保护度:
依照按 60529
独立单位:
bt6 前面板:
IP 65
bt6 背面:
IP 20
手册程序规划终端机: IP 54
工作温度范围: 0_ C 到 +50_ C
安全说明 使用准备 人员资格 产品的安全记号 安全指令 安装和组合 产品的使用 使用方法 产品维护 使用安全 概要 安装和组合 连接 电源 通信 使用 操作键 主菜单及功能一览 选择主菜单及使用导航键 快捷方式 快捷方式参数表 特殊功能 显示错误信息 系统语言选择 液晶显示屏对比度设置 控制功能禁用（改变密码） 显示电极磨损程度/重置计数器 显示上次焊接数据 I/O 显示 维护 电池 保险丝 软件 显示软件型号 更新软件型号 附录 缩写 索引
博世力士乐电子 传动与控制（深圳） CVF-G3 P3 系列变频器 说明书
前 言感谢您选用博世力士乐电子传动与控制（深圳）有限公司的变频调速器（以下简称变频器）！CVF - G3系列、CVF - P3系列变频器是自主开发、生产的高性能变频器，该产品采用高品质的元器件、优质材料，并融合高新微电脑控制技术制造而成。
本使用手册提供如下产品系列的操作指南：(1) CVF-G3系列通用型变频器(2) CVF-P3系列风机、水泵专用型变频器本手册阐述了用户安装配线、参数设定、故障诊断和故障排除、日常维护等相关事宜。
为确保能正确操作此系列变频器，发挥其优越性能，请在装机之前，详细阅读本使用手册，并请妥善保存，或将本手册交于该机器的使用者。
如对于本变频器的使用存在疑问或有特殊要求，请随时联络本公司的各地办事处或经销商，也可与本公司总部售后服务中心联系，我们将竭诚为您服务。
我们一直致力于产品的不断完善，故本系列变频器的相应资料（操作手册、宣传资料等）如有变动，恕不另行通知。
欢迎选用本公司其它系列变频器产品：CVF-ZS系列注塑机专用型变频器CVF-ZC系列注塑一体化柜机CVF-LS1系列拉丝机专用型变频器CVF-LY1系列络筒机/印花机专用型变频器CVF-S1 系列单相小功率变频器CVF-SMP系列简易型单相小-1-功率变频器CVF-MN1 系列迷你型单相小功率变频器CVF-V1 系列高性能矢量型变频器开箱时，请认真确认以下内容：1.产品是否有破损，零部件是否有损坏、脱落现象，主体是否有碰伤现象；2.本机铭牌所标注的额定值是否与您的订货要求一致；3.本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或供应商联系，我们将在第一时间为您解决。
变频器型号说明：-2-目录1.注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.1 安全标识定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2 安装注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.3 使用注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.4 报废注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.安装与配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.1 产品技术指标及规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.2 系列型号说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.3 安装环境要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.4 变频器的安装尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.5 操作面板尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．102.6 盖板的拆卸与安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．112.7 操作面板的拆卸与安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．112.8 安装方向与空间．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．122.9 变频器的配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．132.10 回路端子台的配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．212.11 JP跳线说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．282.12 接线说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．293.操作与运行 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．353.1 面板操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．353.2 名词术语说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．363.3 面板功能说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．393.4 键盘操作方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．403.5 变频器的运行．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．444.功能参数一览表 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．474.1 基本运行参数（b参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．474.2 中级运行参数（L参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．48- 3 -4.3 高级运行参数（H参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．514.4 状态监控参数一览表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．554.5 保护功能及对策．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．574.6 故障记录查询．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．585.功能详细说明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．605.1 基本运行参数（b参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．605.2 中级运行参数（L参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．685.3 高级运行参数（H参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．836.维护与保养 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．976.1 日常检查与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．976.2 定期维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．986.3 易损部件的检查与更换．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．996.4 存放及保修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．99 7．使用范例．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1017.1 面板控制起、停, 面板电位器设置频率．．．．．．．．．．．．．．．．．．．．．1017.2 三线制控制模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1027.3 外部控制方式、外部电压设定频率．．．．．．．．．．．．．．．．．．．．．．．．．1037.4 多段速运行、外部控制方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1047.5 可编程多段速控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1057.6 多台变频器的联动运行(群组控制) ．．．．．．．．．．．．．．．．．．．．．．．1067.7 用变频器构成闭环控制系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1107.8 用上位机（PC）控制多台变频器．．．．．．．．．．．．．．．．．．．．．．．．．．．111 8．选件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1138.1 远控线缆和远控适配器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1138.2 供水附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1138.3 制动组件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．113- 4 -附录1：RS485通讯协议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．115附录2：供水附件的应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．126- 5 -- 6 -第一章 博世力士乐电子传动与控制（深圳）有限公司 注意事项为了确保您的人身、设备及财产安全，在使用变频器之前，请务必仔细阅读本章内容，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
博世力士乐静压功能模块说明书
新闻联系人： 博世力士乐 2016-11-22静压功能模块：安全，成熟，可靠功能安全和创新特性提高了行走机械的整体效率大幅降低集成成本：完善的静压行走驱动解决方案，兼具功能安全性和创新功能，符合相关标准。
2016年11月22日，上海——采用博世力士乐的功能模块，车辆制造商在应用静压行走驱动系统时可大幅降低成本。
该款功能模块集创新功能和标准安全特性于一身，符合机械安全指南的相关要求。
此外，博世力士乐的开发人员还研究了所有元件之间的相互关系，进一步提升了该款功能模块的可靠性。
博世力士乐对各功能模块进行了风险分析，根据相关标准选择该应用所需的性能等级，如性能等级b ，性能等级c 以及C 级标准，如此一来，可以帮助车辆制造商大幅降低该项成本。
该功能模块的标准硬件和软件配置可满足上述性能等级。
此外，开发人员还以FMEA 为基础，确定了系统部件的相互关系。
系统负荷根据在无数应用中测得的实际负荷确定，并据此对系统部件进行了相应调整，从而进一步提升了该款功能模块在实际应用中的可靠性和可用性。
对于希望进入欧洲行走机械市场的车辆制造商来说，博世力士乐的功能模块帮助提升静压行走驱动装置的性能，符合当地的机械安全指南的相关要求。
搭载标准安全功能的静压行走驱动控制集成在DRC 行走驱动软件内。
车辆制造商可以花费更低的工程成本，为轮式装载机或伸缩臂叉车配备新型驱动解决方案。
“2+1”行走驱动模块最多可降低20%的燃料消耗，且不会造成牵引力中断。
最大输出功率130 kW 的柴油发动机驱动轴向柱塞泵，油泵接至变量马新闻联系人： 博世力士乐 2016-11-22达和定量马达。
驱动范围自动调节，可实现最高40 km/h 的行驶速度。
控制单元集成的软件可避免牵引力为零的情况出现，显著提升操作人员的舒适度。
该功能模块适合工作重量6~16吨，牵引力不超过120 kN 的行走和农业机械。
“动力换档”功能满足 DIN EN ISO 13849标准的安全要求，对手动和自动切换进行控制。
REXROTH 力士乐 泵使用材料说明说明书
德国原装REXROTH泵使用材料说明REXROTH力士乐，REXROTH不仅是世界前100强公司，也是世界高科技企业之一，50多年来，BoschRexroth集团及BoschRexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。
力士乐的产品是独特的，因为在世界市场上，目前没有其他的品牌能向顾客提供所有传动与控制技术，专门化与一体化并举。
正因如此，博世-力士乐在液压传动、控制及移动技术等领域成为了世界性的榜样。
力士乐（Rexroth）为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动解决方案；作为全球超过50万客户的共同选择，力士乐正不断为客户提供高质量的电控、液压、气动以及机电一体化元件和系统。
Rexroth-力士乐气动产品大量应用在钻修设备的气路上，以及Caterpillar 卡特匹勒与Allison艾里逊变速箱的配合中以实现动力的操作和控制。
以Rexroth-力士乐高性能的液压产品为依托，Rexroth向钢铁行业提供连铸、连轧等生产线的全套液压系统和液压元件。
BoschRexroth博世-力士乐在船舶和海洋钻井平台的液压和气动传动系统及控制方面具有渊博的经验，产品应用在钻井平台、推进系统、舵机系统、发动机控制系统等等业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、新建项目
点击File
点击New，然后点Project
这里
输入
选14V16 文件
名
都选完之后单机OK
二、组态设备
右键
Project
然后点击ADD
点击ADD
后，选
IndraMoti
on MLC，
之后选我
圈的这个
单机
NEXT
注意这个
IP地址一
定要改成
192.168.1.1
然后单击
NEXT
选LD，梯
形图，之
后点击
NEXT
一直点击NEXT，最后FINISH
右击
S20_I_O
后点击
ADD
点击S20-DI-16/1然后点ADD，用此方法依次添加S20-DI-16/1，S20-DO-8/2-2A，S20-AI16-AO2-SSI2，全部添加完毕后点Close
双击打开
点开后选+/-10V，然后那Analog
Output2-Outputrange改为+/-10A
双击打开Library
Manager
点击Add library添加
库文件
在上面输入
RAMP_INT,然后点
击RAMP_INT点击
OK
双击PlcProg
（PRG）进入编程
页面
三、plc编程
一般指令所有PLC都一样，我在这里就介绍下这个PLC与别的PLC不同的。
1、PLC的计时器与计数器地址不用自己写，系统自动分配，只需要注意地址不重复。
2、关于中间变量，可以选择分配M区或者直接定义变量名，就可以使用。
3、上升沿下降沿，可以使用R-TRIG和N-TRIG,代替上升沿和下降沿也可以先插入一个常开触点，之后再右击Edge Detection,第一次切换为上升沿，第二次点击切换为下降沿，再次点击变回常开触点
4、斜坡
插入斜坡指令
插入空指令框
在线圈位置输入RAMP_INT
IN目标值ASCEND上坡时间DESCEND下坡时间TIMEBSASE斜坡时基RESET接通时OUT保持不变OUT为实际输出值。
