博世力士乐使用说明、
rexroth gerotor 泵 pgz 使用说明说明书
德国rexroth泵PGZ使用说明力士乐致力于为各类机械和系统设备提供安全、精准、高效以及高性价比的传动与控制技术。
公司融合全球的应用经验，研发创新的产品，为行走机械、机械应用与工程、工厂自动化及可再生能源每一个细分市场的客户量身定制系统解决方案及服务。
博世力士乐同时为客户提供各种液压、电子传动与控制、气动、齿轮、线性传动及组装技术。
公司业务遍及全球80多个国家，拥有37,500多名专业员工，2012年全球的销售额近65亿欧元。
业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。
可再生能源：风能产品组群驱动技术、电子传动与控制技术、浇注成型技术、齿轮技术、工业液压、线性传动技术、行走液压、组装技术、气动、拧紧与焊接技术Gerotor泵具有恒定排量PGZ帧大小4,5尺寸20 (140)最大工作压力15bar最大排量136.3cm?特征具有固定排量的低压泵极低的运行噪音适用于广泛的粘度和速度范围出色的吸力特性可与轴向柱塞泵，内齿轮泵和叶片泵组合使用用途：工业或移动应用中的低压冷却，过滤器或润滑剂回路，例如塑料加工机器，机床，压力机和风力涡轮机。
相关型号推荐PR4-3X/1.60-700RA01M03,PR4-3X/1.60-700RA01V01,PR4-3X/2.00-700RA01M01,PR4-3X/2.50-700RA01M01,PR4-3X/2.50-700RK01M01,PR4-3X/2.50-700RA01V01,PR4-3X/3.15-700RA01M01,PR4-3X/3.15-700RG01M01,PR4-3X/4.00-700RA01M01,PR4-3X/4.00-700RG01M01,PR4-3X/6.30-700RA01M01,PR4-3X/6.30-700RA01M08,PR4-3X/6.30-700RA01V12,PR4-3X/8.00-700RA01M01,PR4-3X/8.00-700RA01M02,PR4-3X/8.00-700RA12M01,PR4-3X/3.15-500RA01M01,PR4-3X/5.00-500RA01M01,PR4-3X/6.30-500RA01M01,PR4-3X/8.00-500RA01M01,PR4-3X/10.00-500RA01M01,PR4-3X/10.00-500RA12V01,PR4-3X/16.00-500RA01M01,PR4-3X/20.00-500RA01M01,PR4-3X/16,00-500RA12M01PR4-3X/2,00-700RA01M01R900452697产品描述建立PGZ型液压泵是具有恒定排量的齿轮泵。
力士乐驱动器使用说明

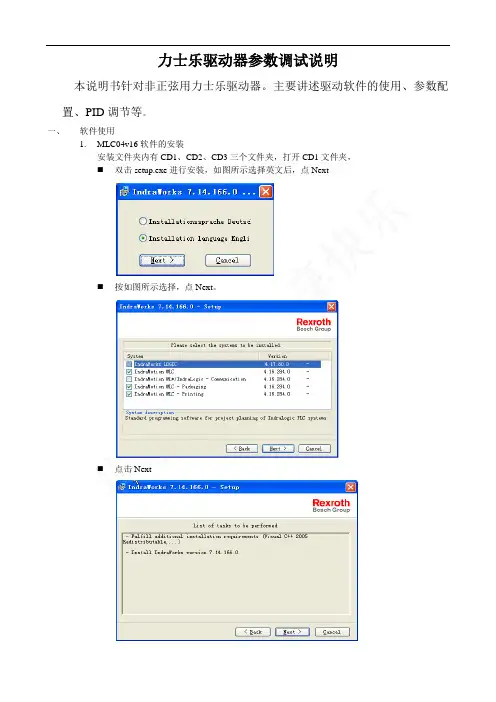

力士乐驱动器参数调试说明本说明书针对非正弦用力士乐驱动器。
主要讲述驱动软件的使用、参数配置、PID调节等。
一、软件使用1.MLC04v16软件的安装安装文件夹内有CD1、CD2、CD3三个文件夹，打开CD1文件夹，⏹双击setup.exe进行安装，如图所示选择英文后，点Next⏹按如图所示选择，点Next。
⏹点击Next⏹点击Next⏹选择接受，后点击Next⏹输入名称，点击Next⏹选择安装目录，然后点击Next⏹点Install⏹安装进度如下：真个过程可能要10多分钟，看电脑性能。
⏹完成窗口如下：⏹完成后需要重启。
点”是”自动重启，点”否”则不重启。
2.软件操作⏹打开软件●双击桌面快捷方式，如下图所示。
●通过点击开始菜单->程序->Rexroth->IndraWorks7.14.166.0->Engineering.来打开。
⏹软件使用●工程的使用如下图点击Create an empty project为建立一个新工程。
点击Open project打开一个现有工程。
点击Scan for devices扫描串口总线上的设备点击Restore project把保存的已压缩工程，解压缩。
点击下面快捷按钮，第一个为新建工程，第二个位打开现有工程。
点击File下拉菜单后，New:新建工程；Open：打开工程。
与伺服启动器联机打开工程后变为点黄色图标进入虚拟模式。
点蓝色图标连接实际驱动器。
如果端口配置正常则直接联机，否则会弹出如下窗口。
点击Scan for Device后弹出如下窗口点Next后自动寻找设备。
未找到设备则弹出下面创库示波器功能点Diagnostics下拉菜单，点击Oscilloscope下图所示为示波器窗口。
采集时间配置：点击右上角的Configure后弹出，时间配置。
其中Memory depth，采集的点数Time period:每10ms采集一个点Recording time:前面两项相乘得出的总采样时间。
Rexroth (博世力士乐)EFC 3600 简易手册
目录目录页数1 结构安装 (1)1.1 目视检查 (1)1.2 环境条件 (1)1.3 安装条件 (2)1.4 尺寸 (3)2 电气安装 (6)2.1 电缆规格 (6)2.2 主回路端子 (8)2.3 控制信号端口的连接 (9)3 设置参数 (13)3.1 操作面板 (13)3.2 起动 (14)3.3 操作指导 (15)3.4 参数列表 (16)4 故障指示 (36)结构安装1 结构安装1.1 目视检查打开变频器包装后，请进行目视检查。
检查以下项目：●供货型号是否正确●设备是否有损坏●运输过程中是否造成机箱划痕、裂痕或凹痕如果发现任何上述问题，请联系Bosch Rexroth分销商。
1.2 环境条件为了保证变频器正常运行，变频器的安装环境必须符合下表所列数据。
①：参见《使用手册》“10.3：电气参数的降额”。
表格 1-1: 环境条件1.3 安装条件变频器根据额定值的不同，分为不同的外型尺寸。
为了达到理想的散热效果，必须保证下图所示变频器与相邻物品之间上、下的最小安装距离。
插图 1-1:安装条件●上图所示变频器为机箱1至3。
上述最小安装距离适用于机箱1至机箱4。
●必须垂直安装变频器。
●如果将一台变频器安装在另外一台之上，确保变频器进气口温度不超过上限值（参见 第 1.2 章 "环境条件" 第 1 页 ）。
如果超过上限，建议在变频器之间安装隔板，防止上升的热空气被吸入上面的变频器。
Bosch Rexroth AG 结构安装1.4 尺寸表格 1-2: EFC 3600尺寸①：完整型号（类型编码）为：EFC3600-xKxx-xPx-xDA-7P-NNNN ，参见《使用手册》17.3章附录三：类型编码。
②：安装EFC 3600机箱1、2、3，需要2颗螺钉。
③：安装EFC 3600机箱4，需要4颗螺钉。
Bosch Rexroth AG结构安装Bosch Rexroth AG 结构安装插图 1-2: 机箱1、2、3Bosch Rexroth AG结构安装插图 1-3: 机箱42 电气安装2.1 电缆规格2.1.1 主回路配线变频器根据额定值的不同，分为不同的外型尺寸。
博世力士乐使用说明,
点击File
点击New，然后点Project
都选完之后单机OK
二、组态设备
一直点击NEXT，最后FINISH
点击S20-DI-16/1然后点ADD，用此方法依次添加S20-DI-16/1，S20-DO-8/2-2A，S20-AI16-AO2-SSI2，全部添加完毕后点Close
三、plc编程
4、斜坡
插入斜坡指令
插入空指令框
在线圈位置输入RAMP_INT
IN目标值ASCEND上坡时间DESCEND下坡时间TIMEBSASE斜坡时基
RESET接通时OUT保持不变OUT为实际输出值
一般指令所有PLC都一样，我在这里就介绍下这个PLC与别的PLC不同的。
1、PLC只需要注意地址不重复。
2、关于中间变量，可以选择分配M区或者直接定义变量名，就可以使用。
3、上升沿下降沿，可以使用R-TRIG和N-TRIG,代替上升沿和下降沿也可以先插入一个常开触点，之后再右击Edge Detection,第一次切换为上升沿，第二次点击切换为下降沿，再次点击变回常开触点
Rexroth (博世力士乐)Fe 变频器使用说明书
3 重要的使用说明............................................................ 27
3.1
正确的使用............................................................................. 27
批注本地保存成功开通会员云端永久保存去开通
DOK-RCON01-FE*********-IB09-ZH-P Rexroth Fe 变频器
Bosch Rexroth AG
III/203
目录
目录
页数
1
1.1 1.2 1.3 1.3.1 1.3.2 1.3.3 1.4 1.4.1 1.4.2 1.4.3 1.4.4 1.5 1.5.1 1.5.2 1.5.3 1.5.4 1.5.5
安全说明的使用和传递.................................................................. 22 安全使用要求.......................................................................... 22 使用不当引发的危险.................................................................... 23 针对特殊危险的说明..................................................................... 23 与电气元件和外壳接触的防护............................................................ 23 保护性特低压防止电击.................................................................. 24 危险动作的防护........................................................................ 24 在操作和安装期间对磁场和电磁场的防护.................................................. 25 与高温部件接触的防护.................................................................. 25 搬运与安装时的防护.................................................................... 25
原装REXROTH轴向柱塞泵产品说明书
原装REXROTH轴向柱塞泵产品说明书力士乐柱塞泵是液压系统的动力机构，它将原动机（电动机、内燃机等）的机械能转变为液体的压力能。
力士乐柱塞泵可以分为容积式和非容积室（蜗轮式）两种。
力士乐柱塞泵非容积式有离心泵、轴流泵等，利用高速旋转的叶轮使进口产生真空吸入液体，并在出口连续输出压力液体。
这种泵进口与出口相通，效率随液体粘度增加而降低，并且输出液体量随出口压力升高而显着减少。
BOSCH博世REXROTH力士乐柱塞泵技术参数：用矿物油工作有效；（如用HF-流体见RC 90223，用环保液压油见RC 90221）工作压力范围－进油侧S口（进口）的绝对压力Pabs min绝对压力分钟：0.8 barPabs max绝对压力大：30 bar工作压力范围－出口侧在B口的压力额定压力pN 280 bar峰值压力pmax 350 bar（压力资料符合DIN 24312）间歇工作在负载时间为10%时，压力可达315 bar。
溢流阀块能限制泵的输出压力大值，此溢流阀块直接装在连接法兰上，请根据样本活页RC 25 880和RC 25 890另行订货。
壳体泄油压力泄漏油（L，L1口）大允许压力：高可比S口的进口压力高0.5 bar，但不得高于2 bar绝对压力。
柱塞泵A4VG90HWD1/32R-NZF001S柱塞泵A4VTG90HW/32R-NLD10F001S轴向柱塞泵A4VSO125DR/PPB13NOO变量轴向柱塞泵A4VSO180DR/30R-PPB13N00变量轴向柱塞泵A4VSO125DR/30R-PPB13N00柱塞泵A4VS0125DR/10R-PPB13N00柱塞泵A4VS071DR/10R-PPB13N00柱塞泵A4VS0125DR/22R变量泵A4VSO250EO2/30R-VPB13N00-SO2柱塞泵A4VG125EP2MT1/32-NZF02F021SH-S柱塞泵A4VSO250EO2/30R-VPB13N00-SO2变量轴向柱塞泵A4VSO180DR/30R-PPB13N00变量轴向柱塞泵A4VSO125DR/30R-PPB13N00油泵A4VSO180DFR/30R-PPB13N00柱塞泵A4VS0180DR/30R-PPB13N00轴向柱塞泵主泵A4VS0125DRG/30R-PPB13N00油泵A4VS071DR/30R-PPB13N00德国力士乐A4VG-125泵的配件主轴080121-001#轴向柱塞泵E-A4VSO250EO2/30R-VPB25N00-SO3轴向柱塞泵E-A4VSO250EO2/30R-VPB25N00-SO3柱塞泵A4VSO180DR/30R-FPB13N00恒压变量泵E-A4VS0125DR/22R-VPB13N00柱塞泵A4VSO180DR/30R-FPB13N00柱塞泵A4VS0180LR2G/30R-PPB13NOO柱塞泵A4VSO250LR2D/30R-PPB13NOO柱塞泵A4VSO250DR/30R-PPB13NOO泵A4VG56EZ2DM1/32-NSC02F003F柱塞泵A4VS0250DR/30RPPB13N00阀柱塞泵A4VTG71HW/32R-NLD10F001S柱塞泵A4VSG750HD/22R-PPH10NOO轴向柱塞泵A4VS07IDR/3XR轴向柱塞泵A4VS0125DR/3XR柱塞泵A4VG90EP2DT1/32R-NAF02F00柱塞泵A4VSO-250E02/30R-PPB13N00柱塞泵A4VSO-250DR/30R-PPB13N00液压马达A4VG40EP4DMT1/32L-NSC02F015PHREXROTH轴向柱塞泵的工作原理1）斜盘式轴向柱塞泵组成：配油盘、柱塞、缸体、倾斜盘等工作原理：V密形成——柱塞和缸体配合而成右半周，V密增大，吸油V密变化，缸体逆转< 左半周，V密减小，压油吸压油口隔开—配油盘上的封油区及缸体底部的通油孔2）斜轴式轴向柱塞泵特点：传动轴轴线与缸体轴线倾斜一γ角。
博世力士乐多路换向阀ED多路阀手册说明书
多路换向阀ED 阀2ED 多路阀 | | ED 多路阀 3博世力士乐推出“多路换向阀 — ED 多路阀手册”：根据具体应用，使用该手册可以简化多路阀元件选型。
我们的目标是制作一种非常方便查阅的材料（该材料不能代替产品样本）。
由于我们拥有完整的产品系列、清晰的型号体系以及各种可选项，该手册能有效指导用户选择所需的元件。
ED 多路阀可以替代传统的“六通换向阀”，同时 ED 多路阀元件可以“无限度”地进行组合，以满足用户的各种要求并提高设备的性能。
ED 多路阀手册的编写正是建立在这种 “ 片式 ED 多路阀”的理念基础之上。
ED 多路阀手册帮助用户完成多路阀元件的选型配置，构建控制执行机构（马达或油缸）的开关和比例电磁多路换向阀。
根据液压回路类别，参照该手册可以很容易地选择合适的多路阀元件以构建能够满足回路要求的系统。
手册中也包括了一些我们可以开发的适用于不同回路或应用的液压元件。
如果系统或应用对单联流量要求超过 80L/min，可以采用 ED 多路阀与 M4-12 / M4-15 阀组合使用的方案，构成“组合控制方案”。
应用：f 1. 随车起重机 f 2. 全路面起重机 f 3. 爬梯高空作业车 f 4. 车载高空作业车 f 5. 高空作业车 f 6. 叉车 f 7. 喷药车 f 8. 联合收割机 f 9. 伸缩臂叉车 f 10. 挖掘装载机 f 11. 挖掘机 f 12. 钻机 f 13. 垃圾车 f14. 扫地车简介应用及产品图片EDC 多路阀组合控制方案M4 + EDC + EDB 多路阀组合控制方案M4 + EDC + ED 多路阀EDD 多路阀图 1图 2从图 1 和图 2 中，我们可以看出 ED 多路阀与传统六通换向阀的区别。
对于传统控制阀（图 1），油泵通过阀的中位泄荷，而 ED 多路阀只有 4 个油口，因此需要专门的泄荷方法。
最常用的泄荷方法是采用如图 2 所示的 2 位 2 通电磁阀，或者使用逻辑元件。
博世力士乐 CS351 CC-CS351 紧凑系统操作手册说明书
2/52博世力士乐股份公司CS351/CC-CS351|3609929B45/2014-09CS351 | 3609929B45/2014-09博世力士乐股份公司3/54目录1关于本文档 (05)2一般安全说明 (06)3交付范围 (09)4产品说明 (10)5运输和存储 (31)6装配 (32)7调试 (34)8操作 (38)9维护和修理 (40)10废弃 (46)11拆卸和更换 (47)12处置 (48)13扩展和转换 (48)14故障诊断 (48)15技术数据 (49)16服务与销售 (52)语英4/54 博世力士乐股份公司CS351 | 3609929B45/2014-09以上所列数据仅用于对产品进行说明。
我们提供的信息不能作为对某种条件或某种应用适用性的声明。
所提供的信息不能免除用户自行判断和验证的义务。
请注意，我们的产品会经受自然磨损和老化。
© 本文档及其中所列的数据、规格和其它信息为博世力士乐股份公司独家所有。
未经许可，不得将其翻印或提供给第三方。
本文档以 PDF 文件的形式提供。
原始操作说明的翻译。
原始说明以德语制作。
CS351 | 3609929B45/2014-09 博世力士乐股份公司5/54关于本文档英语1关于本文档本手册包含有关 CS351/CC-CS351 紧凑型系统的安全和适当装配、运输、调试、操作、维护、拆卸以及简单故障诊断的重要信息。
有关紧凑型系统中使用的软件说明并不包含在这些说明中。
有关您可能需要的软件和操作的任何信息，请参阅 BS350 操作程序的联机帮助以及随附的 USB 系统记忆棒中的系统文档。
在使用紧凑型系统之前，请完整阅读这些说明，尤其是第 6 页的“一般安全说明”一章。
文档的范围此文档适用于 CS351 和 CC-CS351 紧凑型系统。
需要符合 VDI/VDE 2862 类别 A 文档的拧紧操作可以使用由 ErgoSpin 手持式拧紧机和 CS351E... 紧凑型系统组成的拧紧系统来执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、新建项目
点击File
点击New，然后点Project
这里
输入
选14V16 文件
名
都选完之后单机OK
二、组态设备
右键
Project
然后点击ADD
点击ADD
后，选
IndraMoti
on MLC，
之后选我
圈的这个
单机
NEXT
注意这个
IP地址一
定要改成
192.168.1.1
然后单击
NEXT
选LD，梯
形图，之
后点击
NEXT
一直点击NEXT，最后FINISH
右击
S20_I_O
后点击
ADD
点击S20-DI-16/1然后点ADD，用此方法依次添加S20-DI-16/1，S20-DO-8/2-2A，S20-AI16-AO2-SSI2，全部添加完毕后点Close
双击打开
点开后选+/-10V，然后那Analog
Output2-Outputrange改为+/-10A
双击打开Library
Manager
点击Add library添加
库文件
在上面输入
RAMP_INT,然后点
击RAMP_INT点击
OK
双击PlcProg
（PRG）进入编程
页面
三、plc编程
一般指令所有PLC都一样，我在这里就介绍下这个PLC与别的PLC不同的。
1、PLC的计时器与计数器地址不用自己写，系统自动分配，只需要注意地址不重复。
2、关于中间变量，可以选择分配M区或者直接定义变量名，就可以使用。
3、上升沿下降沿，可以使用R-TRIG和N-TRIG,代替上升沿和下降沿也可以先插入一个常开触点，之后再右击Edge Detection,第一次切换为上升沿，第二次点击切换为下降沿，再次点击变回常开触点
4、斜坡
插入斜坡指令
插入空指令框
在线圈位置输入RAMP_INT
IN目标值ASCEND上坡时间DESCEND下坡时间TIMEBSASE斜坡时基RESET接通时OUT保持不变OUT为实际输出值。
