天然气长输管道工程培训

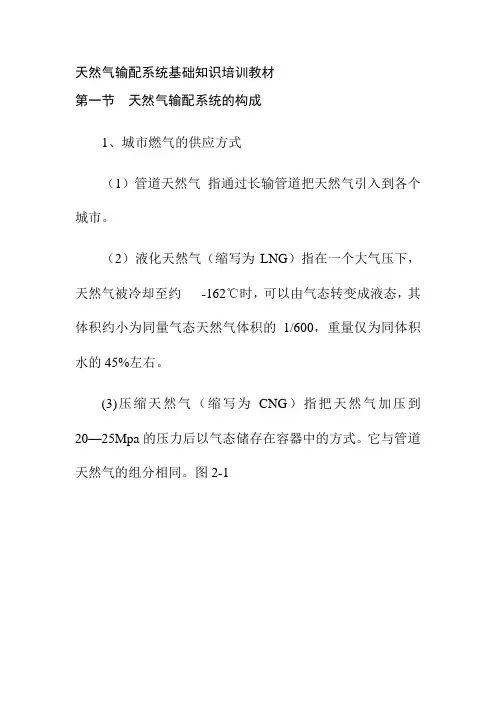

天然气输配系统基础知识培训教材
天然气输配系统基础知识培训教材第一节天然气输配系统的构成1、城市燃气的供应方式（1）管道天然气指通过长输管道把天然气引入到各个城市。
（2）液化天然气（缩写为LNG）指在一个大气压下，天然气被冷却至约-162℃时，可以由气态转变成液态，其体积约小为同量气态天然气体积的1/600，重量仅为同体积水的45%左右。
(3)压缩天然气（缩写为CNG）指把天然气加压到20—25Mpa的压力后以气态储存在容器中的方式。
它与管道天然气的组分相同。
图2-12、天然气管道输配系统的构成天然气从气井开采出来以后，经过矿场集输管道集中到净化厂，处理后，由长输管道输送至城市管网，供给工业和民用的用户。
由气井到用户，天然气都在密闭的状态下输送，形成一个输气系统。
长输管道是连接气田净化处理厂与城市之间的干线输气管道，它具有输气量大，压力高，运距长的特点。
城市燃气管道由门站，线路工程及其附属设施组成，根据用户情况和管线距离条件，输气管道设有调压站，计量站及阀室，通过分输站或计量站将天然气调压后输往城镇配气管网或直接输往用户。
接受站(门站)负责接受天然气输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的天然气的流量与压力，必要时还需对天然气进行净化。
第二节城市燃气管网的分类及其选择1 根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。
2）城市燃气管道3）工业企业燃气管道2 根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。
2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。
3 根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。
管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。
当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。
天然气管道运行规范PPT培训课件
• 置换进行时管道中氮气的排放应防止大量氮气聚集造成 人员的窒息。管道中氮气量过大时应考虑提前多点排放。
2019/11/26
10
安全相关规范
• 七、管道清管与检测
• （一）管道清管
• 管道清管应制定科学合理的清管周期。对于首次清管或较长时间
• 按照风险等级采取相应的风险控制措施，风险控制的原则 应符合“合理实际并尽可能降低”；
• 风险因素及风险控制措施应告知参与作业相关方及作业所 有人员；
• 风险管理活动的过程应形成文件。
2019/11/26
4
安全相关规范
• （三）风险管理过程应包括危险因素辨识、风险评估、 制定风险控制措施，其基本步骤包括：
天然气 管道运 行规范
天然气管道运行相关规范
一、安全相关规范 二、计量相关规范 三、节能相关规范 四、设计相关规范
2
安全相关规范
一、AQ 2012-2007 石油天然气安全规程
• 此标准适应于石油天然气勘探、开发生产和油气管道储运； 不适应于城市燃气液化天然气（LNG）、液化石油气 （LPG）和压缩天然气（CNG）的储运。
• 在从收球筒中取出清管器和排除筒内污油、污物、残液时，应考
虑风向；
• 清除的液体和污物应收集处理，不应随意排放;
• 输气管线清管应有防止硫化亚铁自燃的措施。
2019/11/26
11
安全相关规范
（二）管道检测 • 应按照国家有关规定对管道进行检测，并根据检测结果和 管道运行安全状况，合理确定管道检测周期； • 管道内检测作业单位具有国家安全生产监督管理部门认可 的检测资质。 • 内检测实施过程中应落实以下安全事项： • 收发球装置满足内检测器安全运行的技术要求； • 管道及其三通、弯头、阀门、运行参数应满足内检测器通 过要求； • 发送检测器前应进行清管，且达到检测要求； • 内检测器要有跟踪装置。
天然气管线培训会议发言稿
天然气管线培训会议发言稿大家好！非常荣幸能够参加这次培训，本次培训主要是由燃气公司的老师向大家讲解燃气输配管网及其附属设施安全隐患排查工作要点，内容非常丰富，知识点比较多，希望大家认真学习，熟练掌握并运用到日常的巡视工作中去。
目前，我们高兴的各类道路施工工程比较多，作业范围时常会影响到包括电力、通信、输排水以及城镇燃气等类型的地下管线，其中危险系数最大的就是燃气管道。
同时，随着高兴城镇化进程的不断加快，管线运行安全面临的威胁越来越大，经济发展与管线保护的矛盾日益突显。
在这样的背景下，对我镇现有燃气管线加强巡视排查，及时消除安全隐患是非常重要的一项工作。
针对今后的燃气管道安全巡查工作，我从我们社区安全所的角度向大家提三点建议：一是及时报告违法、违章行为。
在巡查过程中，一旦发现诸如私拉自接、偷盗燃气设施、野蛮施工、违规开展有限空间作业和不法分子破坏等问题，要及时向安监、公安、住建等部门报告，及时制止违法行为，避免因此类行为而引发的安全事故。
二是在巡查中积极融入安全宣教。
加大对天然气设施保护和安全使用常识的公益宣传力度，提高广大市民防范燃气安全事故的意识和能力。
加强对各类参与市政建设、专业管线施工的施工单位的安全教育和培训，强调安全文明施工的重要性，有效避免第三方施工对天然气管线的损害。
三是注意对地面燃气管道标识的检查，加强与燃气公司的沟通协作，熟悉地下管道的排布，在巡查中一旦发现存在标识损坏或缺失的情况，及时报送燃气公司进行维修补全。
管道燃气的发展，标志着一个城市的发展水平。
目前，我镇的部分小区已经配置了管道燃气，市民能在安全，舒适的环境中生活。
在此，希望大家能做好燃气管线巡查工作，为高兴的安全发展保驾护航，谢谢!。
天然气长输管道培训试题
培训试题(A)日期：姓名：成绩：一、填空题：1.天然气的输送有和非管道输送两种。
2.天然气中的气体杂质主要是和o3.我国天然气的气质标准要求硫化氢含量小于，水分应无O4.脱硫的方法一般分为和湿法两大类。
5.天然气脱硫主要指脱出天然气中的、有机硫化物和C02,脱硫后的天然气质量达到管输气质标准。
6.脱出天然气中水分的主要方法有干醇法、和氯化钙水溶液法。
7.计算机的工作原理是原始数据及程序通过输入设备进入，在控制器的控制下，由计算机进行计算，最后由输出设备输出计算结果。
8.计算机不仅可以加、减、乘、除等基本的计算，还可以进行基本逻辑计算，实现逻辑判断的比较以及数据的传送和等操作°9.存储器具有记忆功能，是存放和指令的部件。
10.微机测算天然气流量系统包括采样、变送、、微机计算、输出等五部分。
11.位于孔板前10D、孔板后的直管段称为测量管。
12.测量范围为0〜4.0MPa,其最大绝对误差为0.06MPa,则此精度等级为级。
13.球阀只能作全开或全关，不能作o二、选择题1.在常温常压下，天然气的爆炸限为()0(A) 5%—10% (B) 5%--15% (C) 4%—74.2% (D)58%2.天然气的()是输气过程中重要的控制参数，是监视和调节生产的依据，也是企业生产经营中经济核算的主要数据。
(A)温度、压力、流量(B)压力、流量、液位(C)流量、压力、流速(D)温度、压力、流速3.我国天然气的气质标准规定n类气体中硫化氢的含量是( )mg/m3o(A) 20 (B) 10 (C) 5 (D) 24.天然气流经节流装置时，流速和静压的变化是()(A)流速增加、静压降低(B)流速减小、静压降低(C)流速减小、静压增加(D)流速增力口、静压增加5.标准孔板两端面应符合的技术要求。
(A)平行、光滑(B)平行、平整(C)平行、无可见损伤(D)平行、平整、光滑、无可见损伤6.清管站的主要任务是( )清管器。
长输管道基础知识
03
通过收发清管器来清除管道 中的积液、粉尘杂质和异物。
03
长输天然气管道的总体布置
首站 阀 室 分输站 阀 室
阴极保 护站
增压站
阀 室
清管站
末站
用户
储气库
长输管网--首站工艺流程
长输管网--末站工艺流程
长输管网--分输站工艺流程
长输管网--清管站工艺流程
站址选择要求
满足系统工艺设计的要求， 所选位置总体上服从输气 干线的大走向。
3
6
所选站址(含放空区)的占 地面积应使站内各建筑物 之间能留有符合防火规范 规定的安全间距。
站址选择要求
选择较有利的地形及 工程地质条件，应避 开易发生山洪、滑坡 等不良工程地质段及 其他不宜建站的地方。
1
2
站址应尽量避开湿陷 性黄土分布地区，或 选在湿陷量较小的地 段。
工程、水文地质要求 地耐力不小于150kPa。
Insert Header Topic Here
站场常见的设备--清管收发设备
站场常见的设备--分离设备
发送过程
接受过程
a.收发球筒 ｂ.快开盲板 ｃ.排污排空阀 ｄ.ｅ.f.与管径等径球阀
ｇ排污池
站场常见的设备--计量设备
孔板流量计又称为差压式流量计，是由一次 检测件(节流件)和二次装置(差压变送器和流 量显示仪)组成。采用均压环、一体型结构。 涡轮流量计由涡轮和装于外部的检脉冲器构 成，液体流进涡轮，引起转子旋转，特定的 内径使转子转速直接与流量成比例。
地下水位较低，无侵 蚀性。
3
4
站址选择要求 布站要求 输气管道的沿线有许多种站场设施，将这些设施合建能减少占 地，降低投资，并且方便管理。因此在可能的情况下宜尽量将这些 站场设施合建：
天然气长输管道知识PPT课件
现场勘察分为踏勘和详堪，本次是踏勘和详堪一并做，原业主所选路 线为45km，但这次选线大约36km。 走线的目的是为了对实施现场的经济、地理、地质、气候等客观条件 和环境进行调查，一般应至少了解以下内容：
1、施工现场是否达到招标文件规定的条件；
2、施工的地理位置和地形、地貌； 3、施工现场的地址、土质、地下水位、水文等情况； 4、施工现场的气候条件，如气温、湿度、风力等； 5、现场的环境，如交通、供水、供电、污水排放等； 6 、临时用地、临时设施搭建等，即工程施工过程中临时使用的工棚 、堆放材料的库房以及这些设施所占持方等。 另外，还应到当地规划局或政府部门取得用地规划图纸，避免选择的 线路有被征用的可能。
返回
天然气长输管道知识简要介绍
二、天然气主要站场
1、首站 首站就是输气管道的起点站。输气首站一般在气田 附近。
2、末站 末站就是输气管道的终点站。气体通过末站，供应 给用户。因此末站具有调压、过滤、计量、清管器接受 等功能。此外，为了解决管道输送和用户用气不平衡问 题，还设有调峰设施，如地下储气库、储气罐等。
天然气长输管道知识简要介绍
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼
焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种 可燃性气体，是炼焦工业的副产品。焦炉气是混合物，一般每吨干煤 可生产焦炉气300~350m3（标准状态）。其主要成分为氢气（55%~60%）
和甲烷（23%~27%），另外还含有少量的一氧化碳（5%~8%）、C2以上
含碳量少得钢材。
天然气长输管道知识简要介绍
城市天然气热值和杂质含量的要求 天然气发热量，总硫、硫化氢含量、水露点指标应符合现行国家标准〈天 然气〉GB17820的一类气或二类气的规定。
天然气长输管道工程培训PPT课件
ppt课件
布管作业
布管准备
布管前参加布管的技术人员和机械手要掌握施工段的设计图纸及 技术要求、测量放线资料及现场定桩情况、现场通行道路及地形、 地质情况。准确区分管材类型、壁厚、防腐层类型等，作出运管、 布管计划
布管作业
布管采用挖机、吊管机、爬犁等进行，管线直接布在管沟上（用 预制好的支架支撑，每根管线用两个支架）。布管管墩的高度宜 为0.4~0.5m，管材应首尾衔接，相邻管口成锯齿行分开，错开一 个管径。布管的间距应与管长基本一致，每5～10根管应核对一次 距离，发现过疏或过密时应及时调整
ppt课件
天然气管道工程 线路施工技术规范要求培训
2017年03月22日
1
ppt课件
施工主要工序
2
ppt课件
施工主要工序
3
ppt课件
施工主要工序
4
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
施工准备
8
ppt课件
施工准备
9
ppt课件
交桩、移桩
10
ppt课件
交桩、移桩
11
ppt课件
4 在施工作业带范围内，对于影响施工机具通行或施工作业的
石块、杂草、树木、构筑物等用推土机清理干净，沟、坎、坑、
洼予以平整。对于作业带内的电力、水利设施和古迹要加以保
护。
19
ppt课件
施工作业带清理
20
ppt课件
施工作业带清理
21
ppt课件
施工作业带清理
22
ppt课件
施工便道修筑
23
ppt课件
pቤተ መጻሕፍቲ ባይዱt课件
燃气输配系统培训
一、天然气输气管道
开挖管沟
一、天然气输气管道
布气输气管道
沿线主要穿越工程
一、天然气输气管道
燃气管道穿越铁路
管道穿越铁路、公路 、峡谷、沼泽以及河 流等特殊区域时的， 应使用钢套管
一、天然气输气管道
一、天然气输气管道
一、天然气输气管道
燃气管道穿越河流
一、天然气输气管道
国内输气管道发展概况
历史上可追溯到蜀汉时期（公元221-263年），川渝地区，楠竹管道。
• 1963年，我国第一条现代输气管道，巴（县）渝线 • 1966年，威（远）成（都）线 • 1989年，形成川渝环形管网（北干线投产）
一、天然气输气管道
西气东输（一线）工程
管道设计输量： 120/170 亿立方米/年 设计压力10 MPa 穿跨越特大型河流5次
三、门站平面布置与工艺流程
小知识：所谓燃气设施地区等级的划分，在 国家标准《输气管道工程设计规范》 （ GB50251-2003） 如下具体规定： 以管道中心线两侧各200m、长度为2km带 状区域内的居民户数和建筑物密度作为划分 地区等级的主要标准 一级地区：居民户数不超过15户 二级地区：居民户数在15户以上、100户 以下。 三级地区：居民户数达到或超过100户， 通常包括市郊 居民区、商业区、工业区 、开发区以及不够四级地区条件的人口稠密 区。一、二级地区内的学校、医院及其它人 群聚集的公共场所应作为三级地区看待。 四级地区：四层及四层以上楼房（不计地 下室）普遍集中、交通繁忙、地下设施多。
三、门站平面布置与工艺流程
门站与周围建筑的防火间距必须符合现行国家标准《建筑设计 防火规范》、《城镇燃气设计规范》（GB50028-2006）的规定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、施工工序 测量放线
二、施工工序
测量放线
测量放线具体操作
二、施工工序
测量放线
测量放线主要工具
Байду номын сангаас
二、施工工序
测量放线
测量放线主要工具
二、施工工序
工序流程
准备工作
施工作业带清理
修筑施工通道
作业带清理
填写施工记录
二、施工工序
施工作业带清理
基本要求
1 施工作业带应在放线、办理征（占）地手续，并会同地方政 府有关部门对施工作业带内地上、地下各种建（构）筑物和植 （作）物、林木等进行清点造册后进行。 2 施工作业带宽度原则上不得超出10米，特殊地段需增宽要经 过我方批准。 3 根据土质不同确定管沟的上口宽度，上口宽度和管沟的深度 的变化直接影响生土和熟土的堆放宽度，在施工现场视具体情 况而确定施工作业带的宽度。 4 在施工作业带范围内，对于影响施工机具通行或施工作业的 石块、杂草、树木、构筑物等用推土机清理干净，沟、坎、坑、 洼予以平整。对于作业带内的电力、水利设施和古迹要加以保 护。
10、报规划设计院开评 审会通过后报省或市级 规划局出具选址意见书
11、安全预评价单位组 织召开评审会通过后报 省或市级安监局批复
一、手续报批工作
具体手续报批流程
12、地质灾害危险性评估报告及专家意见 13、压覆矿产资源调查报告批复 14、地质勘察报告 15、招标文件 16、项目申请核准的报告 17、工程咨询报告及评审通过后取得批复； 18、做初步设计及施工图纸
二、施工工序
管道运输
防腐管的装卸 防腐管装卸使用管端专用吊钩，以免损坏管口。吊钩与管 子接触面做成与管子内壁相同的弧度。吊钩应有足够的强 度且防滑，确保使用安全
防腐管运输 运管使用专用的拖管车
防腐管的保管 堆放管子的场地要尽量设置在非耕作区，且方便施工的地 点，场地要加以平整、压实。 堆管的位置避开架空电力线。靠近村镇、路口堆放时，设 置安全警告标志，由于线路管径较小，现场设专人看护。
（GB50423—2007）
《油气长输管道工程施工及验收规范》
（GB50369-2006）
《现场设备、工艺管道焊接工程施工规范》
（GB50236-2011）
《现场设备、工艺管道焊接工程施工质量验收规范》（GB50683-2011）
二、施工工序 3 施工主要工序
二、施工工序 3 施工主要工序
二、施工工序 3 施工主要工序
二、施工工序
二、施工工序
二、施工工序
二、施工工序
测量放线
测量 测量应符合GB50026《工程测量规范》的规定。依据线路平 面、断面图、设计控制桩、水准标桩进行测量放线。采用 GPS定位，全站仪或经纬仪测量。依据设计管线平面图、测 量成果表，复查设计桩的位置和高程。
放线 施工作业带边界线在作业带清理前放出，管线轴线在管沟开 挖前放出。灰线布放采用三点定一线的方法用耐磨绳拉线后 布放。
二、施工工序 开挖管沟
二、施工工序 开挖管沟
二、施工工序 开挖管沟
二、施工工序 开挖管沟
二、施工工序 开挖管沟
二、施工工序 排 水
二、施工工序
管道运输
防腐管的交接 防腐管的验收交接检查由监理和相关交接单位参加，共同 检查验收防腐管的数量及质量情况，需要逐根检查，检查 内容有： 1 核对管号，查看出厂合格证 2 检查防腐层外观是否完整、光洁，有无刮伤、针孔、起 泡等情况 3 管子本身有无偏压、摔坑、弯曲等 4 查看管口有无保护装置，有无碰伤、压扁等 5 材料检查验收后应填写业主、监理规定的交接记录
一、手续报批工作
具体手续报批流程
19、签订一家规划勘察设计院做施工图纸评审 20、按施工图纸要求：购管材及管件、设备等 21、签订监理单位 22、签订无损检测单位 23、签订施工单位 24、施工单位编制《施工组织方案》 25、准备施工
二、施工工序
二、施工工序
1 施工前准备
技术准备
1 收集相关施工标准及验收规范，对标准和规范进行学习， 并贯彻到作业基层。 2 熟悉设计图纸、文件，组织有关技术人员进行施工图纸 内部会审，为设计交底、图纸会审做准备。 3 组织有关技术人员进行施工现场踏线，并根据现场踏线 情况，编制《施工组织设计》，以及相关的《施工作业指 导书》，并按规定程序进行审批。 4 依据规范要求的《钢质管道焊接及验收》，下发相应的 《焊接作业指导书》。 5 由技术部人员对作业层技术人员进行详细的技术交底。 作业层技术人员对各班组进行技术交底。
（GB50251—2003）
《石油天然气钢制管道无损检测》
（SY/T41097—2005）
《石油天然气工业管线输送系统用钢管》
（GB/T9711—2011）
《钢质管道焊接及验收》
（SY/T4103—2006）
《埋地钢制管道聚乙烯防腐层》
（GB/T23257—2009）
《油气输送管道穿越工程设计规范》
二、施工工序
管段安装
布管准备
布管前参加布管的技术人员和机械手要掌握施工段的设计图纸及 技术要求、测量放线资料及现场定桩情况、现场通行道路及地形、 地质情况。准确区分管材类型、壁厚、防腐层类型等，作出运管、 布管计划
6、沿线环保局出具的环评标准及意见、水利局意见
1、2、3 4、5、6
7、报省或市级环保局出具意见 8、水土保持方案及复函
一、手续报批工作
1、2、3 4、5、6 7
具体手续报批流程
9、防洪评价报告单位组 织召开评审会通过后报 省或市级水利局批复
1、2、3 4、5、6 7、8
1、2、3 4、5、6、 7、8、9、 10
大家好
1
高压天然气管道工程知识培训
山东神州燃气有限公司 工程技术部 2016年11月
一、手续报批工作
一、手续报批工作
具体手续报批流程
1、现场踏勘出可行性研究报告 2、文物保护意见 3、铁路部门意见 4、沿线国土资源局、规划局出具的初审意见
5、报省或市级国土资源局出具预审意见
一、手续报批工作
具体手续报批流程
二、施工工序
1 施工前准备 人员、物资准备
1 组织物资管理人员培训，了解工程相关技术要求。 2 施工单位向我方提供施工计划，并与我方协商材料的 供应计划，报请我方批准。 3 编制自购工程材料、加工品计划，并按规定报批。 4 编制施工所需用料，消耗材料计划，及时采购。
二、施工工序
2 主要参考规范
《输气管道工程设计规范》
