钢筋焊接网
钢筋焊接网混凝土结构材料规定
钢筋焊接网混凝土结构材料规定3.1 钢筋焊接网3.1.1 钢筋焊接网宜采用CRB550级冷轧带肋钢筋或HRB400级热轧带肋钢筋制作，也可采用CPB550级冷拔光面钢筋制作。
注：焊接网用钢筋的技术要求应符合现行国家标准《钢筋混凝土用钢筋焊接网》GB／T 1499.3的规定。
3.1.2 钢筋焊接网分为定型焊接网和定制焊接网两种。
1 定型焊接网在两个方向上的钢筋间距和直径可以不同，但在同一方向上的钢筋宜有相同的直径、间距和长度。
定型钢筋焊接网的型号可见本规程附录A。
2定制焊接网的形状、尺寸应根据设计和施工要求，由供需双方协商确定。
3.1.3钢筋焊接网的规格宜符合下列规定：1钢筋直径：冷轧带肋钢筋或冷拔光面钢筋为4～12mm，冷加工钢筋直径在4～12mm范围内可采用0.5mm进级，受力钢筋宜采用5～12mm；热轧带肋钢筋宜采用6～16mm。
2焊接网长度不宜超过12m，宽度不宜超过3.3m。
3 焊接网制作方向的钢筋间距宜为100m、150mm、200mm；与制作方向垂直的钢筋间距宜为：100～400mm，且宜为10mm 的整倍数。
焊接网的纵向、横向钢筋可以采用不同种类的钢筋。
当双向板底网（或面网）采用本规程第5.2.10条规定的双层配筋时，非受力钢筋的间距不宜大于1000mm。
3.1.4焊接网钢筋的强度标准值应具有不小于95％的保证率。
冷轧带肋钢筋及冷拔光面钢筋的强度标准值系根据极限抗拉强度确定，用f stk表示。
热轧带肋钢筋的强度标准值系根据屈服强度确定，用f yk表示。
焊接网钢筋的强度标准值f stk和f yk应按表3.1.4采用。
3.1.5焊接网钢筋的抗拉强度设计值fy和抗压强度设计值f'y应按表3.1.5采用。
3.1.6 焊接网钢筋的弹性模量Es应按表3.1.6采用。
3.1.7焊接网钢筋的疲劳应力比值ρf s应按下式计算:3.1.8 冷轧带肋钢筋焊接网用于疲劳荷载作用下的板类受弯构件，当进行疲劳验算钢筋的最大应力不超过280N／mm2、疲劳应力比值ρf s＞0.3时，钢筋的疲劳应力幅值应不大于80N／mm2。
钢筋焊接网施工技术
钢筋焊接网施工技术1 、确定各种钢筋焊接网的规格、尺寸和数量根据设计要求,结合加工、运输、吊装等设备条件,详细制定各种钢筋焊接网的规格、尺寸和数量,对钢筋焊接网划分,并征得设计部门的认可;2 、钢筋焊接网的吊装和运输。
钢筋焊接网吊装时,吊装重量不宜大于1 吨,以防止钢筋焊接网产生过大变形,为加快施工进度,钢筋焊接网装车时应将先使用的放在上面,后使用的放在下面,尽量避免露天堆放,以免锈蚀、变形；3 、根据设计进行钢筋网焊接的铺设。
般钢筋网焊接的铺设方法:施工前根据钢筋网的划分与搭接要求。
公司技术室详细制定铺设顺序的施工方案。
配料时,把划分的钢筋焊接网在图纸上编号,工厂在制作成形的钢筋焊接网网片上挂上了注明相应编号、轴线位置的标签,利于安装时对号入座。
对两端须插入梁内锚固的钢筋焊接网,若钢筋焊接网网片纵向钢筋的直径较小,先把钢筋焊接网中部向上弯曲,使两端能先后插入梁内,然后铺平钢筋焊接网网片。
若钢筋焊接网不能弯曲,可把钢筋焊接网的一端减少1-2根横向钢筋,先插入该端然后退插另一端,用绑扎方法补回所减少的横向钢筋。
钢筋焊接网搭接时,搭接长度不应小于25d且不小子25Omm,在搭接处用铁丝绑牢,以保证搭接处的钢筋焊接网在混凝土浇筑过程中不会松开。
当板上开洞时,可钢筋在洞口处截断,当洞口尺寸小于300mm、且截断的钢筋不多于2根时, 可不另加补强钢筋。
当洞口尺寸大于 30OIIiIn 或切断的钢筋多于 2 根时,应在洞口两侧加设补强钢筋。
补强钢筋的面积按该方向所切断钢筋用等强度换算求得,伸入洞边的锚固长度不应小于20d。
板上部受负弯矩的钢筋焊接网,其受力钢筋末端应焊有横向钢筋。
铺设时应用专门制作的钢筋支架绑扎以固定其位置。
特殊形混凝土板的处理: 有些工程除矩形板混凝土板,还有扇形和三角形混凝土板,受生产工艺的限制,只能加工生产矩形钢筋焊接网。
因此,扇形和三角形混凝土板的钢筋焊接网铺设就需专门处理。
扇形混凝土板钢筋焊接网的处理关键在配料,在配料时将扇形面划分为若于小条,按此分块尺寸加工网片,现场采用搭接方法将其连结成片即可。

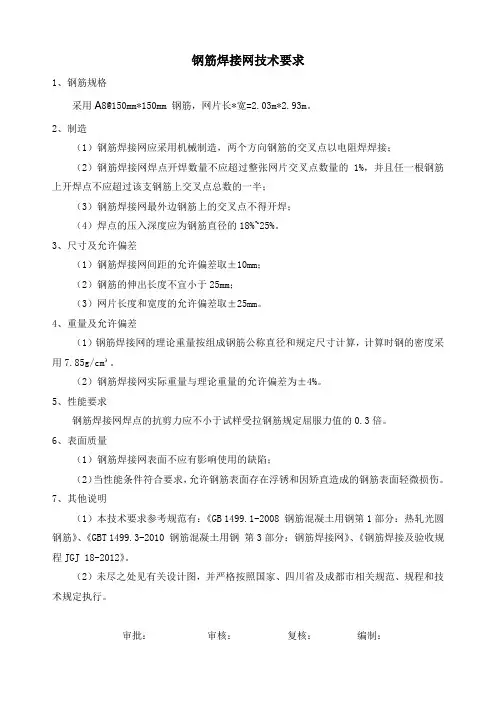

钢筋焊接网技术要求-已报物资部
钢筋焊接网技术要求
1、钢筋规格
采用A8@150mm*150mm 钢筋，网片长*宽=2.03m*2.93m。
2、制造
（1）钢筋焊接网应采用机械制造，两个方向钢筋的交叉点以电阻焊焊接；
（2）钢筋焊接网焊点开焊数量不应超过整张网片交叉点数量的1%，并且任一根钢筋上开焊点不应超过该支钢筋上交叉点总数的一半；
（3）钢筋焊接网最外边钢筋上的交叉点不得开焊；
（4）焊点的压入深度应为钢筋直径的18%~25%。
3、尺寸及允许偏差
（1）钢筋焊接网间距的允许偏差取±10mm；
（2）钢筋的伸出长度不宜小于25mm；
（3）网片长度和宽度的允许偏差取±25mm。
4、重量及允许偏差
（1）钢筋焊接网的理论重量按组成钢筋公称直径和规定尺寸计算，计算时钢的密度采用7.85g/cm³。
（2）钢筋焊接网实际重量与理论重量的允许偏差为±4%。
5、性能要求
钢筋焊接网焊点的抗剪力应不小于试样受拉钢筋规定屈服力值的0.3倍。
6、表面质量
（1）钢筋焊接网表面不应有影响使用的缺陷；
（2）当性能条件符合要求，允许钢筋表面存在浮锈和因矫直造成的钢筋表面轻微损伤。
7、其他说明
（1）本技术要求参考规范有：《GB 1499.1-2008 钢筋混凝土用钢第1部分：热轧光圆钢筋》、《GBT 1499.3-2010 钢筋混凝土用钢第3部分：钢筋焊接网》、《钢筋焊接及验收规程JGJ 18-2012》。
（2）未尽之处见有关设计图，并严格按照国家、四川省及成都市相关规范、规程和技术规定执行。
审批：审核：复核：编制：。
钢筋焊接网应用
钢筋焊接网应用钢筋焊接网即纵向钢筋和横向钢筋分别以一定的间距排列且互成直角，全部交叉点均焊接在一起的网片。
按钢筋的牌号、直径、长度和间距分为定型钢筋焊接网和定制钢筋焊接网两种。
为在建筑工程中合理应用和发展钢筋焊接网钢筋焊接网施工技术，做到技术先进、安全适用、经济合理、保证质量，结合马钢生产指挥中心工程介绍该工艺的应用。
1.特点1.1钢筋焊接网具有节省材料、缩短工期等特点。
1.2钢筋焊接网片克服了人工绑扎时造成的钢筋间距不一，漏扎等现象。
1.3钢筋焊接网使砼结构上产生分布均匀的荷载，提高了构件的承载能力和抗剪性能。
1.4成型后的钢筋焊接网片不易产生变形，加强了它与混凝土的握裹力，使混凝土不易产生裂缝，提高了混凝土的整体强度，保证了施工质量。
1.5钢筋焊接网技术减少了劳动力的投入，增快了施工速度，降低了调直作业时的噪声污染，利于文明施工和环境保护。
1.6节约了钢材，提高了经济效益。
2.钢筋焊接网施工较普通钢筋绑扎施工的难点2.1对于结构形式复杂的建筑物，边缘不规则形状处需绑扎直条或现场裁剪；2.2预留洞口、管道井、通风竖井等处，钢筋焊接网片需现场剪切调整，加设加强筋困难；2.3采用HRB400热轧带肋钢筋焊接网片为双层双向的焊接网片，底网、面网的钢筋直径与间距均不相同，给施工带来很大困难。
3.适用X围钢筋焊接网被国内外公认为一种新型、高效、优质的钢筋混凝土结构建筑钢材而大量应用在工业与民用房屋的楼板、屋盖、墙体、地坪、混凝土路面、桥面铺装、机场跑道、隧道衬砌、混凝土管、桩等方面。
4.钢筋焊接网施工流程在模板上弹钢筋位置线→铺下层网片→土建与水电预留预埋→安装马凳（上层网片）→搭马道→隐蔽工程验收→浇筑砼时复查维护。
5.施工要求5.1 在模板上须弹出确定钢筋位置的控制线，也就是网片最外侧横向钢筋的位置线。
网片最外侧钢筋距梁边的距离不应大于该方向钢筋间距的1/2，且不宜大于100mm。
5.2钢筋焊接网的制作加工5.2.1钢筋焊接网应采用机械制造，两个方向钢筋的交叉点以电阻焊焊接；5.2.2钢筋焊接网焊点开焊数量不应超过整X网片交叉点总数的1%，并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半；制作焊接网的盘条5.2.3钢筋焊接网应采用公称直径5mm —16mm 的钢筋，一片钢筋焊接网宜采用同一类型的钢筋焊成，每片钢筋焊接网中的两个方向的钢筋直径可以相同也可以不同。
钢筋混凝土用钢筋焊接网检验报告
钢筋混凝土用钢筋焊接网检验报告一、前言钢筋焊接网作为钢筋混凝土结构中的重要组成部分，其质量直接关系到建筑物的安全性和稳定性。
为了确保钢筋焊接网符合相关标准和设计要求，对其进行严格的检验是必不可少的。
本报告旨在详细阐述对一批钢筋混凝土用钢筋焊接网的检验过程、结果及分析。
二、检验依据本次检验依据以下标准和规范进行：1、《钢筋混凝土用钢筋焊接网》（GB/T 14993-2010）2、《金属材料拉伸试验第 1 部分：室温试验方法》（GB/T 2281-2010）三、检验项目1、外观质量检查钢筋焊接网表面是否有裂纹、折叠、结疤、油污及其他影响使用的缺陷。
观察焊接点是否牢固，有无开焊、漏焊现象。
2、尺寸偏差测量钢筋焊接网的长度、宽度、网格尺寸等，检查其是否符合标准要求。
3、拉伸性能对钢筋焊接网中的纵向钢筋和横向钢筋分别进行拉伸试验，测定其屈服强度、抗拉强度和伸长率。
四、检验设备1、游标卡尺：精度为 002mm，用于测量尺寸偏差。
2、万能材料试验机：型号为_____，用于进行拉伸试验。
五、抽样方法按照相关标准的规定，从同一批次、同一规格的钢筋焊接网中随机抽取_____片作为检验样本。
六、检验过程及结果1、外观质量检验经目视检查，所抽取的钢筋焊接网表面无裂纹、折叠、结疤、油污等缺陷，焊接点牢固，未发现开焊、漏焊现象，外观质量符合要求。
2、尺寸偏差检验测量结果表明，钢筋焊接网的长度、宽度偏差在标准允许范围内，网格尺寸均匀，符合设计要求。
具体测量数据如下表所示：｜项目｜标准要求（mm）｜测量值（mm）｜偏差（mm）｜是否合格｜｜｜｜｜｜｜｜长度｜ ±25 ｜＿____ ｜＿____ ｜是｜｜宽度｜ ±25 ｜＿____ ｜＿____ ｜是｜｜网格长度｜ ±10 ｜＿____ ｜＿____ ｜是｜｜网格宽度｜ ±10 ｜＿____ ｜＿____ ｜是｜3、拉伸性能检验对纵向钢筋和横向钢筋分别进行拉伸试验，试验结果如下：｜钢筋类型｜屈服强度（MPa）｜抗拉强度（MPa）｜伸长率（％）｜标准要求｜是否合格｜｜｜｜｜｜｜｜｜纵向钢筋｜＿____ ｜＿____ ｜＿____ ｜≥＿____ 、≥＿____ 、≥＿____ ｜是｜｜横向钢筋｜＿____ ｜＿____ ｜＿____ ｜≥＿____ 、≥＿____ 、≥＿____ ｜是｜七、检验结论综合以上检验结果，本次所检验的钢筋混凝土用钢筋焊接网在外观质量、尺寸偏差和拉伸性能等方面均符合《钢筋混凝土用钢筋焊接网》（GB/T 14993-2010）的要求，判定为合格。
钢筋焊接网混凝土结构技术规程
钢筋焊接网混凝土结构技术规程技术规程是一个综合性的结构，用于统一控制钢筋焊接网混凝土结构。
钢筋焊接网混凝土结构是一种非常可靠和安全的施工方式，可满足结构安全、质量和隔热的要求。
本文旨在介绍《钢筋焊接网混凝土结构技术规程》，以使该结构的施工更加规范和安全。
一、综述钢筋焊接网混凝土结构是基于钢筋焊接网和混凝土互为配合，形成一种结合结构。
该结构是一种非常可靠，安全的施工方式，可以满足结构安全、质量和隔热的要求。
焊接网的施工时具有高的耐久性，可以抗震、抗侧力，有效提高结构的刚度、抗裂性和承载能力。
由于钢筋焊接网混凝土结构的特殊性和复杂性，它的施工和使用需要精心的计划和科学的施工方案，才能确保结构的安全性和可靠性。
因此，《钢筋焊接网混凝土结构技术规程》应针对实际情况灵活制定，以确保施工质量。
二、技术规程内容1.构计算技术规程首先要求按照《钢筋焊接网混凝土结构设计规范》，进行结构计算，确保结构应力和变形满足要求。
2.料选择技术规程要求选择符合国家规范要求的钢筋材料和混凝土材料，确保材料性能满足设计要求。
3.接技术技术规程要求钢筋的焊接必须满足《钢筋焊接技术条件》的要求，包括捆扎规格、焊点形状、焊接强度等。
4.凝土施工技术规程还要求混凝土施工必须符合《混凝土结构施工质量分类》的标准，确保混凝土的质量和性能。
5.测和验收在施工过程中，要按照技术规程的要求，进行定期的检测和验收，以确保结构施工的质量。
三、结论钢筋焊接网混凝土结构是一种重要的建筑结构，它的施工和使用需要精心计划，才能确保其安全、可靠性和质量。
《钢筋焊接网混凝土结构技术规程》把钢筋焊接网混凝土结构施工和使用中的许多重要因素列入规程体系中，可以保证施工质量，提高结构的安全性和可靠性。
新国标：钢筋焊接网的三大试验方法已发生变更!
新国标：钢筋焊接网的三大试验方法已发生变更！据市场监督管理总局，2022年12月22日公布的新国标GB/T 1499.3-2022（也就是钢筋混凝土用钢第3部分：钢筋焊接网）可知，该标准同比老标准GB/T 1499.3-2010，在钢筋焊接网拉伸实验方法、弯曲试验方法、抗剪力试验方法三方面发生了明显变更，且该标准将于2023年5月1日正式实施，具体如下。
一、取样方法1、焊接网试样均应从成品网片上截取，但试样所包含的交叉点不应开焊。
除去掉多余的部分以外，试样不应进行其他加工。
2、拉伸试验用试样示意图见图3，应沿焊接网两个方向各截取一个试样，每个试样至少有一个交叉点。
试样长度应足够，以保证夹具之间的距离不小于20倍试样公称直径(d)或180mm(取二者中的较大者）。
对于并筋，非受拉钢筋应在离交叉焊点约20mm处切断。
拉伸试验用试样上的横向钢筋宜距交叉点约25mm 处切断。
3、弯曲试验用试样应沿焊接网两个方向各截取一个，试样应保证试验时受弯曲部位离开交叉焊点至少25mm。
4、抗剪力试验用试样，示意图见图4。
应沿同一横向钢筋随机截取3个试样。
焊接网两个方向均为单根钢筋时，较粗钢筋为受拉钢筋；对于并筋，其中之一为受拉钢筋，另一支非受拉钢筋应在交叉焊点处切断，但不应损伤受拉钢筋焊点。
抗剪力试验用试样上的横向钢筋应距交叉点不小于25mm之处切断。
5、重量偏差典型试样示意图见图5，应截取5个试样，每个试样至少有1个交叉点，纵向并筋与横筋的每一交叉处只算一个交叉点。
试样长度应不小于拉伸试样的长度。
仲裁检验时，重量偏差试样取不小于600mm×600mm的网片，网片的交叉点应不少于9个，纵向并筋与横筋的每一交叉处只算一个交叉点。
试样上钢筋的端部应加工平齐，钢筋试样的长度偏差为士1mm。
试样重量和钢筋长度的测量精度至少应为±0.5%。
二、试验方法1、检验项目每批焊接网的检验项目，取样方法和试验方法应符合表1的规定。
建筑工程钢筋焊接网安装施工要求
建筑工程钢筋焊接网安装施工要求
1.钢筋焊接网运输时应捆扎整齐、牢固，每捆重量不应超过2t，必要时应加刚性支撑或支架。
2.进场的钢筋焊接网宜按施工要求堆放，并应有明显的标志。
3.对两端须插入梁内锚固的焊接网，当网片纵向钢筋较细时，可利用网片的弯曲变形性能，先将焊接网中部向上弯曲，使两端能先后插入梁内，然后铺平网片；当钢筋较粗焊接网不能弯曲时，可将焊接网的一端少焊1~2根横向钢筋，先插入该端，然后退插另一端，必要时可采用绑扎方法补回所减少的横向钢筋。
4.钢筋焊接网的搭接、构造，应符合9-2-8-2条的规定。
两张网片搭接时，在搭接区中心及两端应采用铁丝绑扎牢固。
在附加钢筋与焊接网连接的每个节点处均应采用铁丝绑扎。
5.钢筋焊接网安装时，下部网片应设置与保护层厚度相当的水泥砂浆垫块或塑料卡；板的上部网片应在短向钢筋两端，沿长向钢筋方向每隔600~900mm设一钢筋支墩。
第 1 页共1 页。
