浅析激光焊接机之深熔焊接工艺
激光传热焊和激光深熔焊的焊接过程
激光传热焊和激光深熔焊的焊接过程解释其焊接原理
激光传热焊是指利用激光器激发出高密度能量，使工件表面出现瞬时非常高的温度，从而达到焊接的目的。
它主要用于将金属或其他材料的一部分材料表面加热到熔点，使另一部分材料在融合池中混合。
焊缝的质量主要取决于工件的表面质量和激光焊接参数的选择，因此操作者需要对激光焊接参数的选择有深入的认识。
一般情况下，激光传热焊的工作原理如下：当激光器投射到物体上时，激光能量可以穿透物体，产生大量热量，使物体表面得到加热，而且激光把物体融化，能够使周边原有金属混合起来形成焊缝。
激光传热焊的步骤包括：激光对工件表面进行加热、物体表面融化、焊缝形成及热失量。
加热过程：激光器把激光能量传递到工件表面。
激光能量由激光器投射，大量的热量聚集在焊接部位，而且被平均分布，达到加热的目的。
表面融化：当工件表面加热到可融化的温度时，将出现局部融化；当能量加热量超过融化温度时，表面全部液化，形成融化池。
焊缝形成：当温度进一步升高时，液体融合接触，焊接熔断浸没池空隙，在合适的温度持续时间下，将局部材料完全融合，形成满意的焊缝结构。
热失量：热失量过程指材料由熔化温度降至刚性温度的过程，在热失量过程中，工件表面辐射热量，热液体发生凝固，最终形成完整的融合焊缝。
激光深熔焊是一种基于激光驱动的新型专业激光焊接技术，它可以实现熔深大、焊接速度快、焊接质量可控等优势，可广泛应用于工业传动系统中各种电子元件、弹性体、扭力传动件等零部件的焊接。
激光深熔焊的工作原理：将激光器投射到需要焊接的工件上，利用激光辐射能量使其部分物质接触线融合，使工件表面产生局部的蒸发和融合，以使双方熔接起。
激光焊接机深熔焊接的主要工艺参数
激光焊接机深熔焊接的主要工艺参数一、保护气体。
激光焊接机常使用惰性气体来保护熔池，当某些材料焊接可不计较表面氧化时则也可不考虑保护，但对大多数应用场合则常使用氦、氩、氮等气体作保护，使工件在焊接过程中免受氧化。
二、激光功率。
激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
只有当工件上的激光功率密度超过阈值，等离子体才会产生，这标志着稳定深熔焊的进行。
如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导型进行。
而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，成为不稳定焊接过程，导致熔深波动很大。
激光深熔焊时，激光功率同时控制熔透深度和焊接速度。
激光焊接机熔深直接与光束功率密度有关，且是入射光束功率和光束焦斑的函数。
一般来说，对一定直径的激光束，熔深随着光束功率提高而增加。
三、激光焊接机焊接速度。
焊接速度对熔深影响较大，提高速度会使熔深变浅，但速度过低又会导致材料过度熔化、工件焊穿。
所以，对一定激光功率和一定厚度的某特定材料有一个合适的焊接速度范围，并在其中相应速度值时可获得最大熔深。
光束焦点衍射极限光斑尺寸可以根据光衍射理论计算，但由于聚焦透镜像差的存在，实际光斑要比计算值偏大。
最简单的实测方法是等温度轮廓法，即用厚纸烧焦和穿透聚丙烯板后测量焦斑和穿孔直径。
这种方法要通过测量实践，掌握好激光功率大小和光束作用的时间。
四、材料吸收值。
材料对激光的吸收取决于材料的一些重要性能，如吸收率、反射率、热导率、熔化温度、蒸发温度等，其中最重要的是吸收率。
影响材料对激光光束的吸收率的因素包括两个方面：首先是材料的电阻系数，经过对材料抛光表面的吸收率测量发现，材料吸收率与电阻系数的平方根成正比，而电阻系数又随温度而变化；其次，材料的表面状态（或者光洁度）对光束吸收率有较重要影响，从而对焊接效果产生明显作用。
CO2激光器的输出波长通常为10.6μm，陶瓷、玻璃、橡胶、塑料等非金属对它的吸收率在室温就很高，而金属材料在室温时对它的吸收很差，直到材料一旦熔化乃至气化，它的吸收才急剧增加。
激光热传导焊接和激光深熔焊的原理
激光热传导焊接和激光深熔焊的原理激光焊接是一种利用高能激光束将材料加热至熔化并使其熔池与母材熔池相互混合并冷却凝固的焊接方法。
其中，激光热传导焊接和激光深熔焊是两种常见的激光焊接方式。
1. 激光热传导焊接的原理激光热传导焊接是通过激光束的高能量密度，将焊接区域的材料表面加热至接近熔点的温度，然后利用导热效应将热量传导至焊缝两侧的母材，使其局部熔化。
在激光束移动的过程中，熔池向前方推进，形成一个连续的焊缝。
在激光热传导焊接过程中，激光束的高能量密度使得焊接区域瞬间加热，达到熔化温度。
随后，热量沿着焊缝方向向两侧扩散，使母材局部加热并熔化。
最后，激光束继续移动，焊缝逐渐凝固，形成焊接接头。
激光热传导焊接具有热输入少、热影响区小、焊接变形小等优点。
然而，由于其焊接深度有限，适用于焊接薄板或表面焊接。
2. 激光深熔焊的原理激光深熔焊是通过激光束的高能量密度，将焊接区域的材料加热至超过熔点的温度，使其完全熔化并形成熔池。
在激光束移动的过程中，熔池逐渐凝固，形成一条连续的焊缝。
在激光深熔焊过程中，激光束的高能量密度使得焊接区域瞬间加热至超过熔点的温度，使材料完全熔化。
随后，熔池逐渐凝固并形成焊接接头。
激光深熔焊具有焊接深度大、焊接速度快、焊缝质量高等优点。
它适用于焊接厚板、复杂结构和高强度材料等。
总结：激光热传导焊接和激光深熔焊是两种常见的激光焊接方式。
激光热传导焊接通过激光束的高能量密度，将焊接区域的材料加热至接近熔点的温度，然后利用导热效应将热量传导至焊缝两侧的母材，形成焊接接头。
而激光深熔焊则是通过激光束的高能量密度将焊接区域的材料完全熔化，并形成焊接接头。
两种焊接方式在应用中各有优势，可以根据具体的焊接需求选择合适的方式。
无论是激光热传导焊接还是激光深熔焊，激光焊接技术的发展为现代制造业的发展提供了重要的支撑，为材料的焊接提供了高效、精确和可靠的解决方案。
激光烧焊机技术分析
激光烧焊机技术分析—激光焊机及焊接工艺解析与传统的电弧焊接工艺相比，激光束接缝有很多好处：-区域内选择性的能量应用：降低热应力和减小热影响区，极低的畸变。
-接合缝窄、表面平滑：降低甚至消灭再加工。
-高强度与低焊接体积结合：焊接后的工件可以经受弯曲或者液压成形。
-易于集成：可与其他生产操作结合，例如对准或者弯曲。
-接缝只有一边需要接近。
-高工艺速度缩短加工时间。
-特别适用于自动化技术。
-良好的程序控制：机床控制和传感器系统检测工艺参数并保证质量。
-激光束可以不接触工件表面或者不对工件施加力的情况下产生焊点。
热传导焊接中，表面被熔化激光束可以在金属表面连接工件或者产生深焊缝，也可以和传统的焊接方法相结合或用作钎焊。
热传导焊接中，激光束沿着共同的接缝熔化相配零件，熔融材料流到一起并凝固，产生一个不需要任何额外研磨或精加工的平滑、圆形的焊缝。
深熔焊产生一个充满蒸气的孔，或者叫小孔效应热传导焊接深度范围在仅仅几十分之一毫米到一毫米。
金属的热导率限制了最大的焊接深度，焊接点的宽度总是大于它的深度。
变速器部件的深熔焊显微镜下观察到的激光焊接横截面如果热量不能迅速地散去，加工温度就会上升到气化温度以上，金属蒸气形成，焊接深度急剧增加，工艺变成了深熔焊。
深熔焊需要大约 1 MW/cm2的极高功率密度。
激光束熔化金属的同时产生蒸气，蒸气在熔融金属上施加压力并部分取代它，同时，材料继续熔化，产生一个深、窄、充满蒸气的孔，即小孔效应。
激光束沿着焊缝前进，小孔随之移动，熔融金属环流小孔并在其轨迹内凝固，产生一个深、窄的内部结构均匀的焊接，焊接深度可能比焊接宽度的大十倍，达到25mm 或者更深。
深熔焊的特征在于高效率和快速的焊接速度，热影响区很小，畸变可控制在最低限度，常用于需要深熔焊接或者多层材料需要同时焊接的应用中。
活跃气体和保护气体在焊接过程中辅助激光束。
活跃气体用于CO2激光器焊接，以防止工件表面形成等离子体云阻碍激光束。
激光深熔焊特征及优、缺点

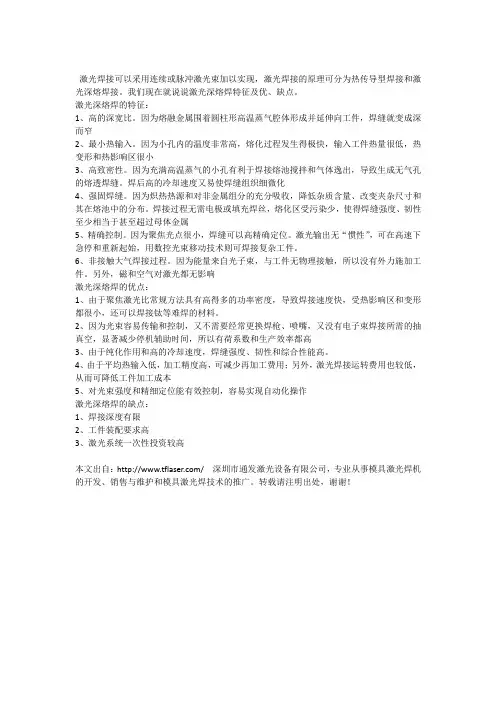

激光焊接可以采用连续或脉冲激光束加以实现，激光焊接的原理可分为热传导型焊接和激光深熔焊接。
我们现在就说说激光深熔焊特征及优、缺点。
激光深熔焊的特征：1、高的深宽比。
因为熔融金属围着圆柱形高温蒸气腔体形成并延伸向工件，焊缝就变成深而窄2、最小热输入。
因为小孔内的温度非常高，熔化过程发生得极快，输入工件热量很低，热变形和热影响区很小3、高致密性。
因为充满高温蒸气的小孔有利于焊接熔池搅拌和气体逸出，导致生成无气孔的熔透焊缝。
焊后高的冷却速度又易使焊缝组织细微化4、强固焊缝。
因为炽热热源和对非金属组分的充分吸收，降低杂质含量、改变夹杂尺寸和其在熔池中的分布。
焊接过程无需电极或填充焊丝，熔化区受污染少，使得焊缝强度、韧性至少相当于甚至超过母体金属5、精确控制。
因为聚焦光点很小，焊缝可以高精确定位。
激光输出无“惯性”，可在高速下急停和重新起始，用数控光束移动技术则可焊接复杂工件。
6、非接触大气焊接过程。
因为能量来自光子束，与工件无物理接触，所以没有外力施加工件。
另外，磁和空气对激光都无影响激光深熔焊的优点：1、由于聚焦激光比常规方法具有高得多的功率密度，导致焊接速度快，受热影响区和变形都很小，还可以焊接钛等难焊的材料。
2、因为光束容易传输和控制，又不需要经常更换焊枪、喷嘴，又没有电子束焊接所需的抽真空，显著减少停机辅助时间，所以有荷系数和生产效率都高3、由于纯化作用和高的冷却速度，焊缝强度、韧性和综合性能高。
4、由于平均热输入低，加工精度高，可减少再加工费用；另外，激光焊接运转费用也较低，从而可降低工件加工成本5、对光束强度和精细定位能有效控制，容易实现自动化操作激光深熔焊的缺点：1、焊接深度有限2、工件装配要求高3、激光系统一次性投资较高本文出自：/ 深圳市通发激光设备有限公司，专业从事模具激光焊机的开发、销售与维护和模具激光焊技术的推广。
转载请注明出处，谢谢！。
激光焊接工艺参数讲解
激光焊接原理与主要工艺参数作者:opticsky 日期:2006-12-01字体大小: 小中大1．激光焊接原理激光焊接可以采用连续或脉冲激光束加以实现，激光焊接的原理可分为热传导型焊接和激光深熔焊接。
功率密度小于104~105 W/cm2为热传导焊，此时熔深浅、焊接速度慢；功率密度大于105~107 W/cm2时，金属表面受热作用下凹成“孔穴”，形成深熔焊，具有焊接速度快、深宽比大的特点。
其中热传导型激光焊接原理为：激光辐射加热待加工表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰功率和重复频率等激光参数，使工件熔化，形成特定的熔池。
用于齿轮焊接和冶金薄板焊接用的激光焊接机主要涉及激光深熔焊接。
下面重点介绍激光深熔焊接的原理。
激光深熔焊接一般采用连续激光光束完成材料的连接，其冶金物理过程与电子束焊接极为相似，即能量转换机制是通过“小孔”（Key-hole）结构来完成的。
在足够高的功率密度激光照射下，材料产生蒸发并形成小孔。
这个充满蒸气的小孔犹如一个黑体，几乎吸收全部的入射光束能量，孔腔内平衡温度达2500 0C左右，热量从这个高温孔腔外壁传递出来，使包围着这个孔腔四周的金属熔化。
小孔内充满在光束照射下壁体材料连续蒸发产生的高温蒸汽，小孔四壁包围着熔融金属，液态金属四周包围着固体材料（而在大多数常规焊接过程和激光传导焊接中，能量首先沉积于工件表面，然后靠传递输送到内部）。
孔壁外液体流动和壁层表面张力与孔腔内连续产生的蒸汽压力相持并保持着动态平衡。
光束不断进入小孔，小孔外的材料在连续流动，随着光束移动，小孔始终处于流动的稳定状态。
就是说，小孔和围着孔壁的熔融金属随着前导光束前进速度向前移动，熔融金属充填着小孔移开后留下的空隙并随之冷凝，焊缝于是形成。
上述过程的所有这一切发生得如此快，使焊接速度很容易达到每分钟数米。
2. 激光深熔焊接的主要工艺参数1激光功率。
激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
激光热熔焊接技术
激光热熔焊接技术激光热熔焊接技术是一种高效、精确的焊接方法，广泛应用于各个领域。
本文将介绍激光热熔焊接技术的原理、优势以及应用领域。
一、原理激光热熔焊接技术利用激光束的高能量密度，在焊接接头上产生强烈的热能，使接头材料瞬间熔化并形成焊缝。
激光热熔焊接过程中，激光束通过光纤或光导器聚焦到工件焊接接头上，产生的热量迅速传递给接头材料，使其达到熔化温度。
通过控制激光束的功率、聚焦方式和焊接速度，可以实现对焊接接头的精确控制和高质量焊接。
二、优势激光热熔焊接技术相比传统焊接方法具有以下优势：1. 高能密度：激光束的高能量密度使焊接过程能够在极短的时间内完成，减少了热影响区域，避免了材料变形和热裂纹的产生。
2. 高精度：激光束的聚焦能力非常强，可以实现微小焊缝、复杂形状的焊接，满足各种高精度焊接需求。
3. 无接触：激光热熔焊接不需要接触焊接材料，避免了传统焊接中可能产生的污染和损伤。
4. 自动化程度高：激光焊接设备可以与机器人、自动化生产线等设备配合使用，实现自动化生产，提高生产效率。
5. 适用性广：激光热熔焊接技术适用于多种材料的焊接，包括金属材料、塑料、陶瓷等，具有很大的应用潜力。
三、应用领域激光热熔焊接技术在各个领域都有广泛的应用，下面列举几个典型的应用领域：1. 汽车制造：激光热熔焊接技术可以用于汽车车身焊接、发动机零部件的焊接等，提高焊接质量和生产效率。
2. 电子设备制造：激光热熔焊接技术可以用于电子器件的封装焊接、电路板的连接等，提高电子设备的可靠性和稳定性。
3. 航空航天：激光热熔焊接技术可以用于航空航天领域的航空发动机、航天器结构的焊接，确保焊接接头的高强度和可靠性。
4. 医疗器械制造：激光热熔焊接技术可以用于医疗器械的零部件连接、手术器械的组装等，提高医疗器械的卫生性和安全性。
5. 光电通信：激光热熔焊接技术可以用于光纤的连接、光器件的封装等，提高光通信设备的性能和可靠性。
激光热熔焊接技术作为一种高效、精确的焊接方法，具有广泛的应用前景。
激光深熔焊接的主要工艺参数(精)
（一）激光深熔焊接的主要工艺参数1)激光功率。
激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
只有当工件上的激光功率密度超过阈值（与材料有关），等离子体才会产生，这标志着稳定深熔焊的进行。
如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导型进行。
而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，成为不稳定焊接过程，导致熔深波动很大。
激光深熔焊时，激光功率同时控制熔透深度和焊接速度。
焊接的熔深直接与光束功率密度有关，且是入射光束功率和光束焦斑的函数。
一般来说，对一定直径的激光束，熔深随着光束功率提高而增加。
2)光束焦斑。
光束斑点大小是激光焊接的最重要变量之一，因为它决定功率密度。
但对高功率激光来说，对它的测量是一个难题，尽管已经有很多间接测量技术。
光束焦点衍射极限光斑尺寸可以根据光衍射理论计算，但由于聚焦透镜像差的存在，实际光斑要比计算值偏大。
最简单的实测方法是等温度轮廓法，即用厚纸烧焦和穿透聚丙烯板后测量焦斑和穿孔直径。
这种方法要通过测量实践，掌握好激光功率大小和光束作用的时间。
3)材料吸收值。
材料对激光的吸收取决于材料的一些重要性能，如吸收率、反射率、热导率、熔化温度、蒸发温度等，其中最重要的是吸收率。
影响材料对激光光束的吸收率的因素包括两个方面：首先是材料的电阻系数，经过对材料抛光表面的吸收率测量发现，材料吸收率与电阻系数的平方根成正比，而电阻系数又随温度而变化；其次，材料的表面状态（或者光洁度）对光束吸收率有较重要影响，从而对焊接效果产生明显作用。
CO2激光器的输出波长通常为10.6μm，陶瓷、玻璃、橡胶、塑料等非金属对它的吸收率在室温就很高，而金属材料在室温时对它的吸收很差，直到材料一旦熔化乃至气化，它的吸收才急剧增加。
采用表面涂层或表面生成氧化膜的方法，提高材料对光束的吸收很有效。
4)焊接速度。
焊接速度对熔深影响较大，提高速度会使熔深变浅，但速度过低又会导致材料过度熔化、工件焊穿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析激光焊接机之深熔焊接工艺
激光焊接是一种非接触式、高精度、高效的焊接方式。
激光焊接工艺可分为热传导焊和深熔焊。
今天，佛山富兰激光
主要为大家浅析一下深熔焊接工艺。
深熔焊，也可称作为深度穿透焊接。
这种工艺不但能完全熔透
材料，还能使材料汽化，形成大量等离子体，由于热量较大，熔池
前端会出现匙孔现象。
深熔焊能够彻底焊透工件，且输入能量大、
焊接速度快，是目前使用最广泛的激光焊接模式。
激光深熔焊接过程中，激光聚焦在一起从而在金属上形成极高
的功率密度。
激光束聚焦的部位会使所焊接的金属气化，令工件熔
池中出现一个盲孔(即深熔孔)。
金属蒸汽压力会挡住周围熔化的金属，使盲孔在焊接过程中始终处于开口状态。
激光功率主要在蒸汽
与熔体边界和深熔孔壁处被熔体吸收。
聚焦的激光束和深熔孔沿焊
接轨迹持续移动。
焊接材料在深熔孔前方熔化，并在后面重新凝固
形成焊缝。
激光深熔焊的特征
1、深宽比高：因为熔融金属围着圆柱形高温蒸气腔体形成并延
伸向工件，焊缝就变得深而窄。
2、热输入小：因为小孔内的温度非常高，熔化过程发生得极快，输入工件热量很低，所以热变形和热影响区很小。
3、致密性高：因为充满高温蒸气的小孔有利于焊接熔池搅拌
和气体逸出，导致生成无气孔的熔透焊缝。
焊后高的冷却速度又易
使焊缝组织细微化。
所以致密性非常高。
4、焊缝强固：焊接过程无需电极或填充焊丝，熔化区受污染少，使得焊缝强度、韧性至少相当于甚至超过母体金属。
5、控制精确：因为聚焦光点很小，激光输出无“惯性”，可在
高速下急停和重新起始，用数控光束移动技术则可焊接复杂工件，
且定位精确、焊缝美观。
6、非接触式焊接：因为能量来自光子束，与工件无物理接触，
所以没有外力施加工件。
还有，磁和空气对激光都无影响。
