压力变送器安装规范及主意事项(精品)

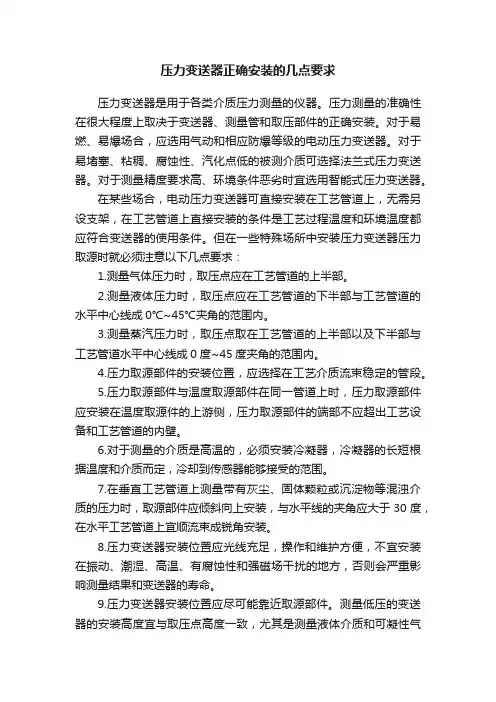

压力变送器正确安装的几点要求
压力变送器正确安装的几点要求压力变送器是用于各类介质压力测量的仪器。
压力测量的准确性在很大程度上取决于变送器、测量管和取压部件的正确安装。
对于易燃、易爆场合，应选用气动和相应防爆等级的电动压力变送器。
对于易堵塞、粘稠、腐蚀性、汽化点低的被测介质可选择法兰式压力变送器。
对于测量精度要求高、环境条件恶劣时宜选用智能式压力变送器。
在某些场合，电动压力变送器可直接安装在工艺管道上，无需另设支架，在工艺管道上直接安装的条件是工艺过程温度和环境温度都应符合变送器的使用条件。
但在一些特殊场所中安装压力变送器压力取源时就必须注意以下几点要求：1.测量气体压力时，取压点应在工艺管道的上半部。
2.测量液体压力时，取压点应在工艺管道的下半部与工艺管道的水平中心线成0℃~45℃夹角的范围内。
3.测量蒸汽压力时，取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0度~45度夹角的范围内。
4.压力取源部件的安装位置，应选择在工艺介质流束稳定的管段。
5.压力取源部件与温度取源部件在同一管道上时，压力取源部件应安装在温度取源件的上游侧，压力取源部件的端部不应超出工艺设备和工艺管道的内壁。
6.对于测量的介质是高温的，必须安装冷凝器，冷凝器的长短根据温度和介质而定，冷却到传感器能够接受的范围。
7.在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装，与水平线的夹角应大于30度，在水平工艺管道上宜顺流束成锐角安装。
8.压力变送器安装位置应光线充足，操作和维护方便，不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方，否则会严重影响测量结果和变送器的寿命。
9.压力变送器安装位置应尽可能靠近取源部件。
测量低压的变送器的安装高度宜与取压点高度一致，尤其是测量液体介质和可凝性气体介质。
10.测量气体介质压力时，变送器安装位置宜高于取压点，测量液体或蒸汽压力时，变送器安装位置宜低于取压点，目的在于减少排气、排液附加设施。

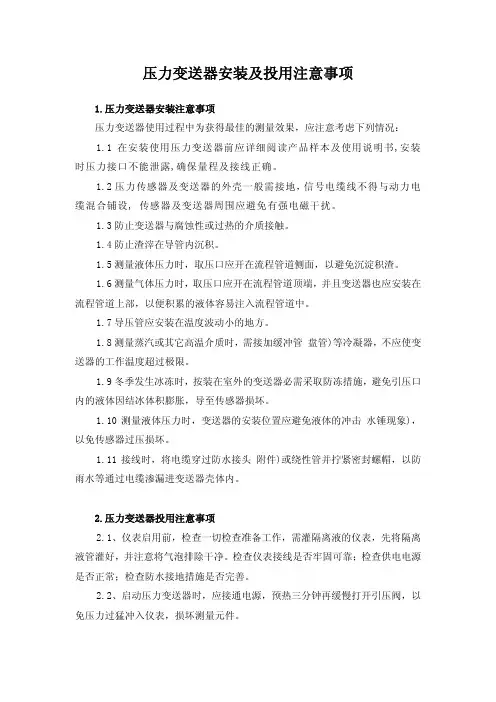

压力变送器安装及投用注意事项
压力变送器安装及投用注意事项1.压力变送器安装注意事项压力变送器使用过程中为获得最佳的测量效果，应注意考虑下列情况：1.1在安装使用压力变送器前应详细阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。
1.2压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设, 传感器及变送器周围应避免有强电磁干扰。
1.3防止变送器与腐蚀性或过热的介质接触。
1.4防止渣滓在导管内沉积。
1.5测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
1.6测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。
1.7导压管应安装在温度波动小的地方。
1.8测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使变送器的工作温度超过极限。
1.9冬季发生冰冻时，按装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。
1.10测量液体压力时，变送器的安装位置应避免液体的冲击(水锤现象)，以免传感器过压损坏。
1.11接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
2.压力变送器投用注意事项2.1、仪表启用前，检查一切检查准备工作，需灌隔离液的仪表，先将隔离液管灌好，并注意将气泡排除干净。
检查仪表接线是否牢固可靠；检查供电电源是否正常；检查防水接地措施是否完善。
2.2、启动压力变送器时，应接通电源，预热三分钟再缓慢打开引压阀，以免压力过猛冲入仪表，损坏测量元件。
2.3投运步骤：2.3.1接通仪表电源；2.3.2检查组态参数是否确；2.3.3检查测量显示值应正确；2.3.4确认仪表运行正常。
2.4投运安全注意事项：2.4.1投运必须由两人以上作业；2.4.2投运前应与工艺人员联系。

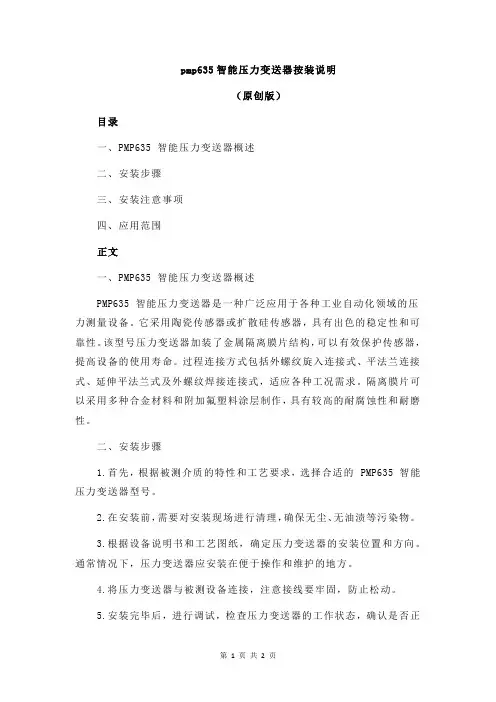

pmp635智能压力变送器按装说明
pmp635智能压力变送器按装说明（原创版）目录一、PMP635 智能压力变送器概述二、安装步骤三、安装注意事项四、应用范围正文一、PMP635 智能压力变送器概述PMP635 智能压力变送器是一种广泛应用于各种工业自动化领域的压力测量设备。
它采用陶瓷传感器或扩散硅传感器，具有出色的稳定性和可靠性。
该型号压力变送器加装了金属隔离膜片结构，可以有效保护传感器，提高设备的使用寿命。
过程连接方式包括外螺纹旋入连接式、平法兰连接式、延伸平法兰式及外螺纹焊接连接式，适应各种工况需求。
隔离膜片可以采用多种合金材料和附加氟塑料涂层制作，具有较高的耐腐蚀性和耐磨性。
二、安装步骤1.首先，根据被测介质的特性和工艺要求，选择合适的 PMP635 智能压力变送器型号。
2.在安装前，需要对安装现场进行清理，确保无尘、无油渍等污染物。
3.根据设备说明书和工艺图纸，确定压力变送器的安装位置和方向。
通常情况下，压力变送器应安装在便于操作和维护的地方。
4.将压力变送器与被测设备连接，注意接线要牢固，防止松动。
5.安装完毕后，进行调试，检查压力变送器的工作状态，确认是否正常。
三、安装注意事项1.在安装过程中，应避免对压力变送器施加过大的力，防止损坏设备。
2.接线时，应确保接线正确无误，防止接反或短路。
3.在安装和使用过程中，要保证压力变送器不受到湿气、高温等环境因素的影响。
4.设备安装完毕后，需要进行定期维护和检查，确保设备工作正常。
四、应用范围PMP635 智能压力变送器广泛应用于电力、化工、制药、钢铁、造纸、冶金、环保、机械制造等多个领域。
压力变送器安装规范及主意事项(PPT62页)
从选用变送器测量范围上来说，一般变送 器都具有一定的量程可调范围，最好将使用 的量程范围设定在它量程的1/4~3/4段，这 样精度会有所保证，对于微差压变送器来说 更是重要。实践中有些应用场合（液位测量） 需要对变送器的测量范围迁移，根据现场安 装位置计算出测量范围和迁移量进行迁移， 迁移有正迁移和负迁移之分。
➢当被测介质需求结晶温度较高时，可选用将膜片 凸出的结构，这样可将传感膜片插入到设备内部， 从而感应到的介质温度不会降低，这样测量是有 保障的，即选用插入式法兰变送器。
➢隔离型变送器有远传型和一体型之分。远传型即 外膜盒与测量膜盒之间用加强毛细管连接，一般 毛细管为3~5米，这样外膜盒装在设备上，内膜盒 及变送器可以安装在便于维护的安装支架上；另 一种形式是外膜盒与变送器做成一体直接由法兰 安装在设备上。对于隔离型压力变送器它还可以 作成螺纹连接型，即外膜盒或外弹性元件可在安 装螺纹的前面，只要在被测设备上焊接上内螺纹 凸台，便可将变送器直接拧到设备上，安装非常 方便。
⑸ 被测对象容器的结构、形状、尺寸、容器内的 设备附件及各种进出口料管口都要考虑，如塔、 溶液槽、反应器、锅炉汽包、立罐、球罐等；
二、压力变送器分类和选型
绝对压力、大气压力、表压之间的关系
分类
➢从压力/差压变送器制作的结构上来分有普通型和 隔离型。普通型压力/差压变送器的测量膜盒为一 个，它直接感受被测介质的压力或差压；隔离型 的测量膜盒接受到的是一种稳定液（一般为硅油） 的压力，而这种稳定液是被密封在两个膜片中间， 直接接受被测压力的膜片为外膜片，原普通型膜 盒的膜片为内膜片，当外膜片上接受压力信号时 通过硅油的传递原封不动的将外膜片的压力传递 到了普通膜盒上，从而可以测出外膜片所感受到 的压力。
在选型时要考虑到被测介质的温度，如果温度高， 达到200℃~400℃，要选用高温型，否则硅油会产 生汽化膨胀，使测量不准确。

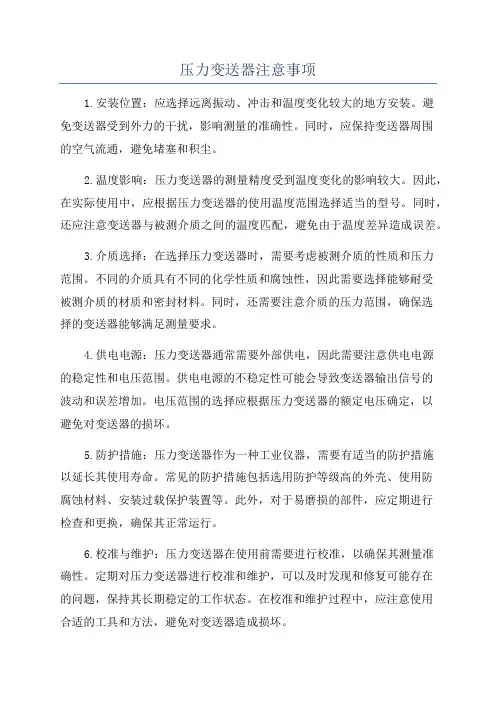

压力变送器注意事项
压力变送器注意事项1.安装位置：应选择远离振动、冲击和温度变化较大的地方安装。
避免变送器受到外力的干扰，影响测量的准确性。
同时，应保持变送器周围的空气流通，避免堵塞和积尘。
2.温度影响：压力变送器的测量精度受到温度变化的影响较大。
因此，在实际使用中，应根据压力变送器的使用温度范围选择适当的型号。
同时，还应注意变送器与被测介质之间的温度匹配，避免由于温度差异造成误差。
3.介质选择：在选择压力变送器时，需要考虑被测介质的性质和压力范围。
不同的介质具有不同的化学性质和腐蚀性，因此需要选择能够耐受被测介质的材质和密封材料。
同时，还需要注意介质的压力范围，确保选择的变送器能够满足测量要求。
4.供电电源：压力变送器通常需要外部供电，因此需要注意供电电源的稳定性和电压范围。
供电电源的不稳定性可能会导致变送器输出信号的波动和误差增加。
电压范围的选择应根据压力变送器的额定电压确定，以避免对变送器的损坏。
5.防护措施：压力变送器作为一种工业仪器，需要有适当的防护措施以延长其使用寿命。
常见的防护措施包括选用防护等级高的外壳、使用防腐蚀材料、安装过载保护装置等。
此外，对于易磨损的部件，应定期进行检查和更换，确保其正常运行。
6.校准与维护：压力变送器在使用前需要进行校准，以确保其测量准确性。
定期对压力变送器进行校准和维护，可以及时发现和修复可能存在的问题，保持其长期稳定的工作状态。
在校准和维护过程中，应注意使用合适的工具和方法，避免对变送器造成损坏。
7.使用环境：压力变送器通常工作在恶劣的工作环境中，如高温、高湿度、腐蚀性气体等。
在这些特殊环境中，应选择专门的防护型号的压力变送器，并采取相应的防护措施，如安装防护套、使用密封装置等，以保护变送器免受外部环境的影响。
总之，压力变送器在工业生产中发挥着重要的作用，正确使用和保养压力变送器对于保证工业过程的安全可靠至关重要。
通过注意以上事项，可以最大程度地提高压力变送器的准确性和可靠性，保证其长期稳定地工作。
压力变送控制器的安装方式及注意事项
压力变送控制器的安装方式及注意事项
压力变送控制器通常都是按照分离安装方式，也有直接安装在工艺管道上的方式。
分离安装方式可采取墙板支架安装方式，也可在现场制作立柱支架，采用U形螺栓卡设，无论何种安装方式，压力变送控制器应垂直安装，电缆入口不应朝上。
压力取源部件在水平和倾斜工艺管道上安装时，取压点的方位应符合下列规定：
压力变送控制器在测量气体介质压力时，变送器安装位置宜高于取压点，测量液体或蒸汽压力时，变送器安装位置宜低于取压点，目的在于减少排气、排液附加设施。
在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装，与水平线的夹角应大于30°，在水平工艺管道上宜顺流束成锐角安装。
压力变送控制器安装位置应尽可能靠近取源部件。
测量低压的变送器的安装高度宜与取压点高度一致，尤其是测量液体介质和可凝性气体介质。
压力变送控制器安装位置应光线充足，操作和维护方便，不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方。
压力取源部件的安装位置，应选择在工艺介质流束稳定的管段。
压力变送控制器测量蒸汽压力时，取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0°～45°夹角的范围内。
压力变送器安装规范
压力变送器安装规范作者：智能助手1. 引言本文档旨在描述压力变送器的安装规范，以确保其正常运行和准确测量压力。
压力变送器是一种重要的工业自动化测量设备，广泛应用于各种流体系统中。
合理的安装是确保压力变送器性能稳定的关键因素。
2. 安装位置的选择2.1 安装环境良好的安装环境是保证压力变送器长期稳定运行的前提。
应避免在高温、低温、潮湿、腐蚀等恶劣环境中安装压力变送器。
同时，应尽量避免有振动和冲击的场所，以免影响测量的准确性。
2.2 安装位置2.2.1 压力管道压力变送器通常通过连接管道与被测流体系统相连接。
在选择安装位置时，应尽量选择与压力变送器垂直的管道，以确保压力作用于传感器的测量面。
2.2.2 管道长度若安装在较长的管道上，应尽量选择压力变送器与被测流体系统之间的距离较短的位置，以减少压力信号传输的延迟和损失。
2.2.3 避免漏压在安装过程中，应尽量避免出现漏压现象。
安装前，要确保连接管道和接口部分完全密封，避免任何泄漏，以保证压力变送器的准确测量。
3. 安装步骤3.1 设备准备在安装过程中，需要准备以下设备：•压力变送器•管道接口•密封胶3.2 安装流程3.2.1 步骤一：选择合适的安装位置根据上述2.2中的要求，选择合适的安装位置。
3.2.2 步骤二：清洁管道和接口使用清洁剂清洗管道和接口，确保表面干净无尘。
3.2.3 步骤三：安装压力变送器将压力变送器与管道接口连接，确保连接紧密，避免漏气。
3.2.4 步骤四：使用密封胶使用密封胶将安装位置固定，确保压力变送器不松动并保持稳定。
3.2.5 步骤五：连接电气线路将压力变送器的电气接口与控制设备相连，确保电气连接良好。
3.2.6 步骤六：测试安装完成后，进行相应的测试和校准，确保压力变送器的正常工作。
4. 安全注意事项安装压力变送器时，需要注意以下安全事项：•在工作时，应遵守相关安全规范，佩戴适当的个人防护设备。
•在安装和维护过程中，应避免与压力变送器产生的高压气体接触。
压力变送器详细操作指南
压力变送器详细操作指南1.确定安装位置：首先需要确定压力变送器的安装位置。
通常情况下，变送器应安装在需要测量压力的管道或容器上。
安装位置应尽量远离振动或冲击，以免影响测量的准确性。
2.安装支撑结构：在安装变送器之前，需要安装一个支撑结构，用于将变送器固定在位。
支撑结构应能够承受变送器的重量并保持稳定。
3.连接电缆：使用电缆连接变送器的电源和信号线。
确保电源线和信号线的连接牢固，防止因松动而导致电路断开或测量不准确。
4.连接压力管道：使用合适的材料和连接件将压力变送器与要测量的管道或容器连接起来。
确保连接处密封良好，以免出现泄漏。
5.自检：在启动变送器之前，需要进行一些自检工作。
首先，按照厂家提供的说明书，设置变送器的相关参数，例如量程和输出信号类型。
然后，检查变送器的电路和传感器是否正常工作。
可通过观察指示灯的状态或使用专业测试仪器进行检测。
6.校准：在安装和自检完成后，需要对压力变送器进行校准。
校准的目的是调整变送器的输出信号，使其与实际应力值相匹配。
校准可通过多种方法进行，例如使用已知压力源进行比较校准或使用电压校正器进行校准。
7.监测和记录：一旦压力变送器正常运行，并通过校准验证，就可以开始监测和记录压力数据了。
可以使用显示屏上的数码管或通过连接到计算机的系统进行数据采集和记录。
8.维护和保养：定期维护和保养压力变送器是保持其性能和可靠性的关键。
维护包括清洁传感器、检查电缆连接、更换损坏的零件等。
保养可以延长变送器的使用寿命，并确保测量结果的准确性。
以上是压力变送器的详细操作指南，希望可以对您有所帮助。
在操作过程中，请务必遵循相关的安全规定和操作规程，确保人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
差压变送器选型
测量范围、需要的精度及测量功能； 测量仪表面对的环境，如石油化工的工业环境，有可热（有毒）和爆炸危险气氛的存在，
有较高的环境温度等；
被测介质的物理化学性质和状态，如强酸、强碱、粘稠、易凝固结晶和汽化等工况；
单击此处添加大标题内容
四．操作条件的变化，如介质温度、压力、浓度的变化。有时还要考虑到从 开车到参数达到正常生产时，气相和液相浓度和密度的变化；
当被测介质需求结晶温度较高时，可选用将膜片凸出的结构，这 样可将传感膜片插入到设备内部，从而感应到的介质温度不会降 低，这样测量是有保障的，即选用插入式法兰变送器。
隔离型变送器有远传型和一体型之分。远传型即外膜盒与测量膜 盒之间用加强毛细管连接，一般毛细管为3~5米，这样外膜盒装 在设备上，内膜盒及变送器可以安装在便于维护的安装支架上； 另一种形式是外膜盒与变送器做成一体直接由法兰安装在设备上。 对于隔离型压力变送器它还可以作成螺纹连接型，即外膜盒或外 弹性元件可在安装螺纹的前面，只要在被测设备上焊接上内螺纹 凸台，便可将变送器直接拧到设备上，安装非常方便。
隔离型压力/差压变送器主要是针对特殊的被测量介质设计和使 用的，如果被测介质离开设备后会产生结晶，而使用普通型压力 /差压变送器需要取出介质，会将导压管膜盒室堵塞使其不能正 常工作，所以必须选用隔离型。隔离型变送器通常作成法兰式安 装，即在被测设备上开口使变送器安装后它的感应膜片是设备壁 的一部分，这样它不会取出被测介质，一般也不会造成结晶和堵 塞。
压力变送器
内容简介
01
压力变送器 的工作原理
02
压力变送器 分类和选型
03
安装及注意 事项
04
故障问题和 措施
一、定义和工作原理
添加副标题
压力变送器（pressure transmitter）是指以输出为标准 信号的压力传感器，是一种接受压力变量按比例转换为标准 输出信号的仪表。它能将测压元件传感器感受到的气体、液 体等物理压力参数转变成标准的电信号（如4~20mADC 等），以供给指示报警仪、记录仪、调节器等二次范围上来说，一般变送器都具有一定的量程可调范围， 最好将使用的量程范围设定在它量程的1/4~3/4段，这样精度会有所保证， 对于微差压变送器来说更是重要。实践中有些应用场合（液位测量）需要 对变送器的测量范围迁移，根据现场安装位置计算出测量范围和迁移量进 行迁移，迁移有正迁移和负迁移之分。
二、压力变送器分类和选型
绝对压力、大气压力、表压之间的关系
分类
从压力/差压变送器制作的结构上来分有普通型和隔离型。普通型压力/差压变送器的测量膜盒为一 个，它直接感受被测介质的压力或差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油） 的压力，而这种稳定液是被密封在两个膜片中间，直接接受被测压力的膜片为外膜片，原普通型膜 盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到 了普通膜盒上，从而可以测出外膜片所感受到的压力。
02 03
在选型时要考虑设备的工作压力等级，变送器的压力等级必须与应用场合相符合。 从经济角度上讲，外膜盒及插入部分材质比较重要，要选合适，但连接法兰可以 降低材质要求，如选用碳钢、镀铬等，这样会节约很多资金。
隔离型压力变送器最好选用螺纹连接形式，这样既节约资金，安装也方便。
01
对于普通型压力和差压变送器选型，也要考虑到被测介质的腐蚀性问题，但使用 的介质温度可以不予考虑，因为普通型是引压到表内，长期工作时温度是常温， 但普通型使用的维护量要比隔离型大。首先是保温问题，气温零下时导压管会结 冰，变送器无法工作甚至损坏，这就要增加伴热和保温箱等装置。
蚀，一定要选好膜盒材质，否则使用后很短时 间就会将外膜片腐蚀坏，法兰也会被腐蚀坏造 成设备或人身事故，所以膜盒材质的选择非常 关键。变送器的膜盒材质有普通不锈钢、304 不锈钢、316/316L不锈钢、钽材质等。
01
在选型时要考虑到被测介质的温度，如果温度高，达到200℃~400℃，要选用 高温型，否则硅油会产生汽化膨胀，使测量不准确。
02
从经济角度上来讲，选用变送器时，只要不是易结晶介质都可以采用普通型变送 器，而且对于低压易结晶介质也可以加吹扫介质来间接测量（只要工艺允许用吹 扫液或气），应用普通型变送器就是要求维护人员多进行定时检查，包括各种导 压管是否泄漏、吹扫介质是否正常、保温是否良好等，只要维护好，大量使用普 通型变送器一次性投资会节约很多。维护时要注意硬件维护和软维护相结合。
为了保证压力测量精度，最小压力测量 值应高于压力表测量量程的1/3；
1
2
对需远距离测量或测量精度要求较高的 场合，应选用压力传感器或压力变送器；
在测量精度要求不高时，可选择电阻式 或电感式、霍尔效应式远传压力变送器；
3
4
气动基地式压力指示调节器适宜做就地 压力指示调节；
压力变送器、压力开关应根据安装场所 的防爆要求合理选择
隔离型压力/差压变送器的制作复杂，材质要求也较高，所以它 的价格通常是普通型的3~4倍
选型
原则
在压力/差压变送器的选用上主要依据：以被测
介质的性质指标为准，以节约资金、便于安装 和维护为参考。如果被测介质为高黏度、易结 晶、强腐蚀的，必须选用隔离型变送器。
在选型时要考虑被测流体介质对膜盒金属的腐
02
目前，智能变送器已相当普及，它的特点是精度高、可调范围大，而且调 整非常方便、稳定性好，选型时应多考虑。
二、要求
从物理学角度来看，任何一个物体上受到的压力都包括大气压力和被测 介质的压力（一般称为表压）两部分。作用在被测物体上的这两部分压 力总和称为绝对压力。
P绝=P表 + 大气压
测量绝对压力的仪表称为绝压表。对于普通的工业压力表测量的都是表 压值，也就是绝对压力与大气压的压差值。当绝对压力大于大气压值时 测得的表压值为正值，称为正表压；当绝对压力小于大气压值时测得的 表压值为负值，称为负表压，即真空度。测量真空度的仪表称为真空 表。。
