2.5.5 ANSYS查询函数在用命令流建模、求解及后处理过程中，常常需要获得模型的许多参数，如几何图素和有限元图素的数量等。
普通的方法是通过*GET 命令或内部函数等得到这些参数，并在ANSYS 中有详细的帮助文件。
而较为便捷的方法是采用ANSYS 的查询函数，查询函数在帮助文件中没有详细介绍，查询函数通过访问数据库返回要查询的数值。
查询函数通常有两个变量，第一个变量为所要查询的图素或图素编号，第二个变量为所要查询的内容。
查询函数的种类和数量很多，这里仅介绍KPINQR、LSINQR、ARINQR、VLINQR、NDINQR、ELMIQR、ETYIQR、RLINQR、SECTINQR、CSYIQR 及ERINQR 等11 个函数及其主要查询标识。
1. 关键点查询函数命令：KPINQR(kpid,key)kpid - 为要查询的关键点号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取：=1：选择状态；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；=-1：材料号；=-2：单元类型号；=-3：实常数号；=-4：节点号（已分网）；=-7：单元号（已分网）当key=1 时函数的返回值：=-1：未选择；=0：未定义；=1：被选择例如：a=kpinqr(0,12) 则返回已定义的关键点最大数目，并赋值给参数A。
2. 线查询函数命令：LSINQR(lsid,key)lsid - 为要查询的线号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=2：长度；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；=-1：材料号；=-2：单元类型号；=-3：实常数号；=-4：节点数（已分网）；=-6：单元数目（分网）=-8：分网的线拟化分数目=-9：关键点1；=-10：关键点2；=-15：截面号ID =-16：单元拟划分数目；当key=1 时函数的返回值同上。
例如：a=LSinqr(0,12) 则返回线的最大数目，并赋值给参数A。
3. 面查询函数命令：ARINQR(arid,key)arid - 为要查询的面号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；=-1：材料号；=-2：单元类型号；=-3：实常数号；=-4：节点数（已分网）；=-6：单元数（已分网）；=-8：单元形状；=-10：单元坐标系；=-11：面约束信息；当key=1 时函数的返回值同上。
当key=-11 时函数返回值：=0：没有约束；=1：对称约束；=2：反对称约束；=3：对称与反对称约束4. 体查询函数命令：vlinqr(vlid,key)vlid - 为要查询的体号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；=-1：材料号； =-2：单元类型号；=-3：实常数号； =-4：节点数（已分网）；=-6：单元数；=-8：单元形状； =-10：单元坐标系当key=1时函数的返回值同上。
5. 节点查询函数命令：ndinqr(node,key)node - 为要查询的节点号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；=-1：材料号；=-2：超单元标记；=-3：主自由度；=-4：活动自由度=-5：依附的实体模型；当key=1 时函数的返回值同上。
6. 单元查询函数命令：ELMIQR(elid,key)elid - 为要查询的单元号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=13：被选择的数目=14：定义的最大编号；=-1：材料号；=-2：单元类型号；=-3：实常数号；=4：截面号ID；=5：单元坐标系号；=7：实体模型号；当key=1 时函数的返回值同上7. 单元类型查询命令：ETYIQR(itype,key)itype - 为要查询的单元类型号，当key=12,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=14：定义的最大编号；当key=1 时函数的返回值同上。
8. 实常数查询函数命令：rlinqr(nreal,key)nreal - 为要查询的实常数号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；当key=1 时函数的返回值同上。
9. 截面号查询函数命令：SECTINQR(nsect,key)nsect - 为要查询的截面号，当key=12,13,14 时为0。
key - 查询信息标识，其值可取及其返回值：=1：选择状态；=12：已定义数目；=13：被选择的数目；=14：定义的最大编号；当key=1 时函数的返回值同上。
2.5.6 *get 命令与GET 函数*GET 命令几乎可以提取ANSYS 数据库中的任何数据，并赋值给全局变量。
例如任何图素（关键点、线、面、体、节点和单元）的相关数据信息、各处理器的设置与状态、系统或环境等等数据信息。
*GET 命令的使用格式为：*GET,Par,Entity,ENTNUM,Item1,IT1NUM,Item2,IT2NUMPar - 欲赋值的变量名称，即提取结果将赋给该变量，由用户定义。
Entity - 被提取图素的关键字，如NODE,ELEM,KP,LINE,AREA,VOLU,PDS 等。
ENTNUM - 图素编号，如为0 则表示全部图素。
Item1,IT1NUM,Item2,IT2NUM - 某个图素的项目及其编号。
由于几乎可提取数据库中的任何数据，因此该命令参数极多，且有些比较复杂，详细可参见ANSYS 命令参考手册（ANSYS CommandsReference），此处不再介绍。
*GET 命令有许多等价的内部函数（称GET 函数），可以替代*GET 命令直接提取数据，这些内部提取函数既可将返回值赋给变量，也可直接在命令流中使用，比*GET 命令更加方便，这里介绍如下。
常用GET 函数表如表所示。
2.5.7 几何建模其它命令与技巧几何建模命令众多，除上述内容外，尚有其它一些问题和技巧，这里就几何建模的常见问题或技巧予以介绍，以提高建模水平和速度。
1. 撤销操作命令UNDO在GUI 方式操作下，可使用/UNDO,on 来打开UNDO 命令，但只能撤销上一次的操作；或使用UNDO,NEW 建立一个可编辑的GUI 窗口，允许用户修改最后一次执行RESUME 或SAVE 命令后的命令流。
一般不建议使用。
具体命令解释：GUI：Main Menu > Session Editor命令：UNDO,Kywrd其中Kywrd 为关键词，仅且必须为NEW，表示使用UNDO,NEW 建立一个可编辑的GUI 窗口，允许用户修改最后一次执行RESUME 或SAVE 命令后的命令流。
发布UNDO,new 命令后，打开文字窗口编辑器（SESSION EDITOR），其中显示了最后一次执行RESUME 或SAVE 命令后的所有操作命令。
可以编辑该命令文件，删除拟删除的操作命令，点击OK 即可完成UNDO 操作。
2. ANSYS 配置参数命令/CONFIG命令：/CONFIG, Lab, VALUELab 为要修改的配置参数，VALUE 为配置参数数值（整数），其值可取：Lab - 要修改的配置参数，可以是：NRES —VALUE 表示结果文件中允许的最大结果组个数(子步数)。
默认为1000。
对于MFX 分析，默认为5000。
最小值10。
NORSTGM —在结果文件中是否写入几何数据。
VALUE 可以为0 (写几何数据) 或1 (不写几何数据)。
对于可能创建过大的文件的复杂分析情况很有用。
默认为0。
NBUF —VALUE 为在求解时每个文件的缓冲(buffers) 大小(1 ～32)，默认为4。
LOCFL —文件打开和关闭操作。
当VALUE 为：0 - 整体(默认); 1 - 局部。
用于文件File.EROT, File.ESAV, File.EMAT 和File.TRI。
SZBIO —VALUE 表示二进制文件中记录的大小(1024 到4194304，按整型字计算)。
默认16384 (与系统有关)。
ORDER —自动记录方案。
当VALUE 为: 0 - WSORT,ALL; 1 - WAVES; 2 - 同时WSORT,ALL and WAVES (默认)。
FSPLIT —定义二进制文件的分割点。
VALUE 是按照兆字节的分割点，默认为系统允许的最大文件尺寸。
例如FAT32 文件系统单个文件最大限制为4GB；如果文件格式为NTFS，理论上单个文件最大64GB，但操作系统限制在8GB 以下，而将一个文件用此命令分割为多个文件后其总的大小可超过8GB（例如设结果文件20GB，则可分割为3 个7GB的文件）。
如果设置VALUE=750，则所产生的文件大小在3GB 左右。
用该命令参数可以自动分割文件，从而突破操作系统对文件大小的限制，并且结果文件虽被分为多个文件，但对结果的处理没有影响。
MXND —最大节点数，如未指定，第一次使用时默认为100。
在超过最大值时，自动扩展为双倍，包括第一次使用时。
MXEL —最大单元数。
默认和扩展与MXND 相同。
MXKP —最大关键点数。
默认和扩展与MXND 相同。
MXLS —最大线数。
默认和扩展与MXND 相同。
MXAR —最大面数。
默认和扩展与MXND 相同。
MXVL —最大体数。
默认和扩展与MXND 相同。
MXRL —最大实常数组数(单元属性)。
默认和扩展与MXND 相同。
MXCP —最大耦合自由度组数。
默认和扩展与MXND 相同。
MXCE —最大约束方程组数。
默认和扩展与MXND 相同。
NOELDB —求解后是否将结果写入数据库选项。
当VALUE = 0 (默认), 将结果写入数据库。
当VALUE = 1, 不将结果写入数据库。
DYNA_DBL —对于显式动力求解器LS-DYNA 使用双精度版本选项。
当VALUE = 0 (默认), 使用单精度版本。
当VALUE = 1, 使用双精度版本。
STAT —显示/CONFIG 命令的当前设置。
ANSYS变量与函数及表达式
ANSYS变量与函数及表达式1 本篇主要内容导读本篇主要包含以下几个方面的内容：变量的定义方法、常用函数、APDL中数学表达式、本篇总结。
在变量的定义方法部分，讲述APDL程序化设计最重要部分变量的定义方法。
在函数调用部分主要描述APDL程序化常用的查询函数、对话框函数等几个最常用的函数。
在APDL中数学表达式部分，描述在APDL程序中，常用来通过变量表达计算式的数学表达式的常用元素和使用方法。
2 APDL程序变量在APDL程序中，变量定义与赋值有以下6种途径：利用命令*SET命令进行定义与赋值。
利用赋值号“=”进行定义与赋值。
利用菜单路径UtilityMenu>Parameters>ScalarParameters或命令输入窗口进行定义与赋值。
在启动时利用驱动命令进行定义与赋值。
利用*GET及其等效函数提取ANSYS数据库数据进行定义与赋值。
利用*ASK命令进行定义与赋值。
在以上的六种定义变量的方法中，除第四种方法使用频率不高之外，其它的变量定义方法都各有其优缺点，所以开发者在使用时应该对这几种方法都有所了解。
下面会简单描述每种定义的变量的方法。
1)利用命令*SET进行变量定义与赋值*SET命令定义和赋值参数的格式如下：*SET,Par,VALUE，VAL2，VAL3，VAL4，VAL5，VAL6，VAL7，VAL8，VAL9，VALl0 其中：Par是参数名、VALUE是参数的赋值，可以是数值或字符串、VAL2-VALl0也是参数的赋值，可以是数值或字符串。
利用该命令定义和赋值参数的实例如下：*SET,Width,12(即Width赋值为12)*SET,EX Matl,2.1Ell(即EX Matl赋值为2.1E11)*SET,Length,Width(即Length赋值为Width，即Length等于12)*SET,File name,"Good，(即File name赋值为"Good")2)利用赋值号“=”进行变量定义与赋值“=”可以直接用来定义和赋值变量，它作为一种速记符实际是通过内部调用*SET命令实现参数定义与赋值，其标准格式如下：Name=Value其中：Name是参数名、Value是赋给参数的数值或字符，字符值必须必须放在一对单引号中，长度不超过8个字符。
ANSYS常用命令查询
重发 numstr
◆ K, npt, x,y,z,
定义关键点
Npt：关键点号，如果赋 0，则分配给最小号
◆ Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imove
Itime：拷贝份数
Np1,Np2,Ninc：所选关键点
Dx,Dy,Dz：偏移坐标 Kinc：每份之间节点号增量
7
Space: “+”: 最后尺寸比最先尺寸 “-“: 中间尺寸比两端尺寸 free: 由其他项控制尺寸 kforc 0: 仅设置未定义的线， 1：设置所有选定线，2：仅改设置份数少的，3：仅改设置份数多的 kyndiv: 0，No,off 表示不可改变指定尺寸，1，yes,on 表示可改变
◆ ESIZE,size,ndiv 指定线的缺省划分份数（已直接定义的线，关键点网格划分设置不受影响）
设定当前单元类型
◆ Keyopt, itype, knum, value itype: 已定义的单元类型号 knum: 单元的关键字号 value: 数值 注意：如果 ,则必须使用 keyopt 命令，否则也可在 ET 命令中输入
科研中国： 科研新闻·科研文章·科研资讯·科研图片·科研下载·科研搜索·科研网址·科研博客·科研论坛·服务中心
科研中国： 科研新闻·科研文章·科研资讯·科研图片·科研下载·科研搜索·科研网址·科研博客·科研论坛·服务中心
3
/cle (清空内存，开始新的计算) 1 定义参数、数组，并赋值.
◆ dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组 par: 数组名 type： array 数组，如同 fortran,下标最小号为 1，可以多达三维（缺省） char 字符串组（每个元素最多 8 个字符）
ANSYS函数

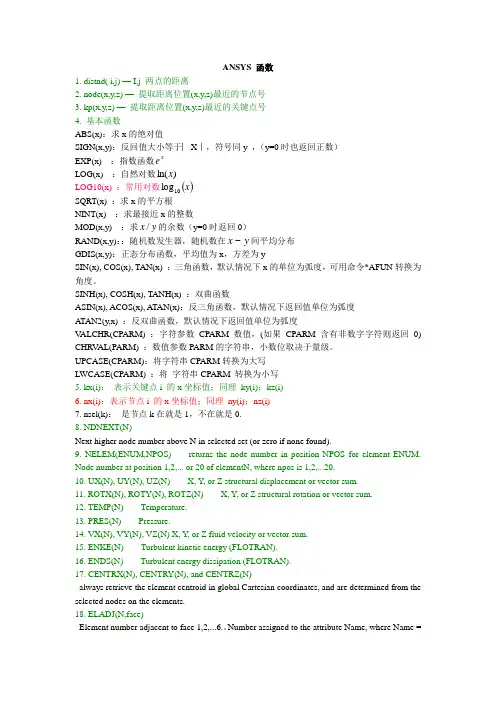

ANSYS 函数1. distnd( i,j) — I,j 两点的距离2. node(x,y,z) —提取距离位置(x,y,z)最近的节点号3. kp(x,y,z) —提取距离位置(x,y,z)最近的关键点号4. 基本函数ABS(x)：求x的绝对值SIGN(x,y)：反回值大小等于︳X︱，符号同y ，（y=0时也返回正数）EXP(x) ：指数函数x eln(xLOG(x) ：自然对数)logLOG10(x) ：常用对数()x10SQRT(x) ：求x的平方根NINT(x) ：求最接近x的整数x/的余数（y=0时返回0）MOD(x,y) ：求yx~间平均分布RAND(x,y)：：随机数发生器，随机数在yGDIS(x,y)：正态分布函数，平均值为x，方差为ySIN(x), COS(x), TAN(x) ：三角函数，默认情况下x的单位为弧度，可用命令*AFUN转换为角度。
