振幅调制与解调习题及其解答
通信电子线路习题(2)

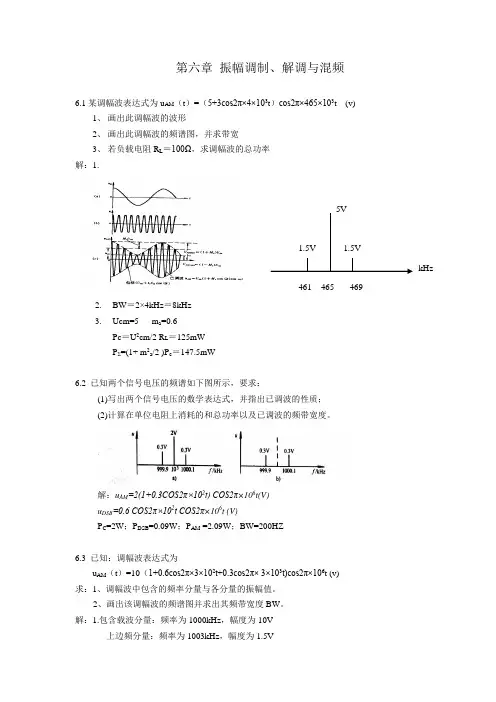

第六章振幅调制、解调与混频6.1某调幅波表达式为u AM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)1、画出此调幅波的波形2、画出此调幅波的频谱图，并求带宽3、若负载电阻R L＝100Ω，求调幅波的总功率解：1.2.BW＝2×4kHz＝8kHz3.Ucm=5 m a=0.6Pc＝U2cm/2 R L＝125mWPΣ=(1+ m2a/2 )P c＝147.5mW6.2 已知两个信号电压的频谱如下图所示，要求：(1)写出两个信号电压的数学表达式，并指出已调波的性质；(2)计算在单位电阻上消耗的和总功率以及已调波的频带宽度。
解：u AM=2(1+0.3COS2π×102t) COS2π×106t(V)u DSB=0.6 COS2π×102t COS2π×106t (V)P C=2W；P DSB=0.09W；P AM =2.09W；BW=200HZ6.3 已知：调幅波表达式为u AM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v) 求：1、调幅波中包含的频率分量与各分量的振幅值。
2、画出该调幅波的频谱图并求出其频带宽度BW。
解：1.包含载波分量：频率为1000kHz，幅度为10V上边频分量：频率为1003kHz，幅度为1.5V kHz5V1.5V 1.5V469465461上边频分量：频率为1000.3kHz ，幅度为3V 下边频分量：频率为997kHz ，幅度为1.5V 下边频分量：频率为999.7kHz ，幅度为 1.5V2.带宽BW ＝2×3＝6kHz6.4 试用相乘器、相加器、滤波器组成产生下列信号的框图（1）AM 波；（2） DSB 信号；（3）SSB 信号。
实验三 振幅调制与解调

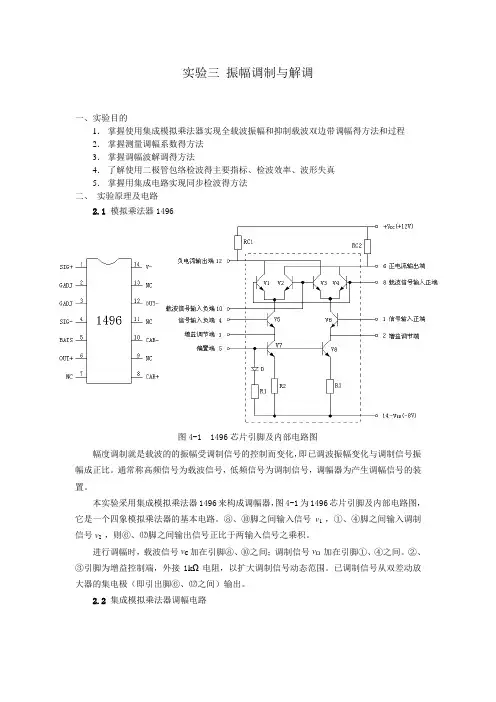

实验三 振幅调制与解调一、实验目的1． 掌握使用集成模拟乘法器实现全载波振幅和抑制载波双边带调幅得方法和过程 2． 掌握测量调幅系数得方法 3． 掌握调幅波解调得方法4． 了解使用二极管包络检波得主要指标、检波效率、波形失真 5． 掌握用集成电路实现同步检波得方法 二、 实验原理及电路2.1 模拟乘法器1496幅度调制就是载波的的振幅受调制信号的控制而变化，即已调波振幅变化与调制信号振幅成正比。
通常称高频信号为载波信号，低频信号为调制信号，调幅器为产生调幅信号的装置。
本实验采用集成模拟乘法器1496来构成调幅器，图4-1为1496芯片引脚及内部电路图，它是一个四象模拟乘法器的基本电路。
⑧、⑩脚之间输入信号v 1 ，①、④脚之间输入调制信号v 2 ，则⑥、⑿脚之间输出信号正比于两输入信号之乘积。
进行调幅时，载波信号v C 加在引脚⑧、⑩之间；调制信号v Ω 加在引脚①、④之间。
②、③引脚为增益控制端，外接1k Ω电阻，以扩大调制信号动态范围。
已调制信号从双差动放大器的集电极（即引出脚⑥、⑿之间）输出。
2.2 集成模拟乘法器调幅电路图4-1 1496芯片引脚及内部电路图用1496集成电路构成的调幅器电路图如图4-2所示，图中Rp 1用来调节引脚①、④之间的直流平衡，Rp 2用来调节⑧、⑩之间的直流平衡。
上通道IN 1为载波信号u C (t )输入端，下通道IN 2为调制信号u Ω(t )输入端。
⑥脚输出信号后接三极管T 构成的射极跟随器，以提高调幅器的带负载能力，OUT 为已调信号AM 输出端。
2.3 解调电路调幅波的解调即从调幅信号中取出调制信号的过程，常称为检波。
调幅波解调方法有二极管包络检波和同步检波两种。
1）二极管包络检波器二极管包络检波器适合于含有较大载波分量的大信号的检波过程，优点是电路简单。
实验电路如图4-3所示，主要由二极管D 及RC 低通滤波器组成，它利用二极管的单向导电性和检波负载RC 的充放电过程实现检波。
振幅调制习题

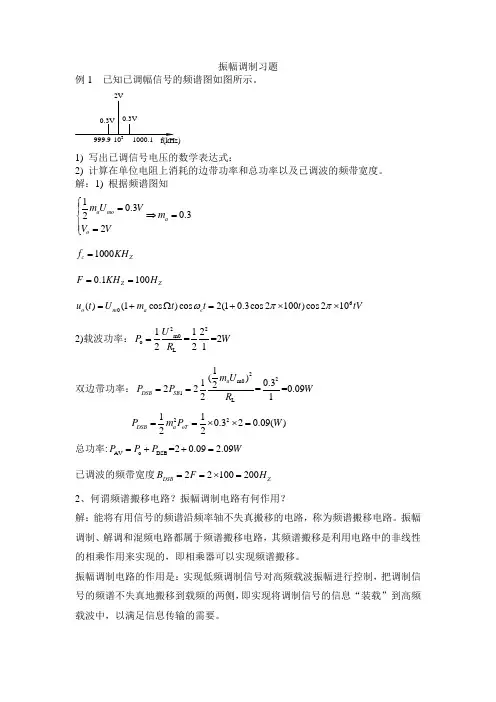

振幅调制习题例1 已知已调幅信号的频谱图如图所示。
1) 写出已调信号电压的数学表达式：2) 计算在单位电阻上消耗的边带功率和总功率以及已调波的频带宽度。
解：1) 根据频谱图知10.30.322a mo a o m U Vm V V ⎧=⎪⇒=⎨⎪=⎩ 1000c Z f KH = 0.1100Z Z F KH H ==60()(1cos )cos 2(10.3cos 2100)cos 210o m a c u t U m t t t tV ωππ=+Ω=+⨯⨯2)载波功率：22m0o L 112==2221U P W R =双边带功率：22m01L 1()10.3222==0.0921a DSBSB m U P P W R ==22110.320.09()22DSB a oT P m P W ==⨯⨯= 总功率:AV o DSB =20.09 2.09P P P W =++= 已调波的频带宽度22100200DSB Z B F H ==⨯= 2、何谓频谱搬移电路？振幅调制电路有何作用？解：能将有用信号的频谱沿频率轴不失真搬移的电路，称为频谱搬移电路。
振幅调制、解调和混频电路都属于频谱搬移电路，其频谱搬移是利用电路中的非线性的相乘作用来实现的，即相乘器可以实现频谱搬移。
振幅调制电路的作用是：实现低频调制信号对高频载波振幅进行控制，把调制信号的频谱不失真地搬移到载频的两侧，即实现将调制信号的信息“装载”到高频载波中，以满足信息传输的需要。
3、说明振幅调制、振幅解调和混频电路的作用，它们的电路组成模型机基本工作原理有哪些共同点和不同点。
解：振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。
它们的共同特点是将输入信号进行频谱变换，以获得具有所需频谱的输出信号。
振幅调制：用待传输的低频信号去控制高频载波信号的幅值。
振幅解调：从高频调幅信号中还原出原调制信号。
混频：将已调信号的载频变成另一载频。
通信电路基础第五章答案
第五章振幅调制与解调习题参考答案5- 1有一调幅波,载波功率为100W,试求当与时，每一对边频功率就是多少？[参考答案：,]解:因为边频功率，所以当时，当时，5-2试指出下列两种电压就是什么已调波？写出已调波表示式，并指出它们在单位负载上消耗得平均功率及相应得频谱宽度。
⑴⑵[参考答案：(1),(2)]解:⑴为标准调幅波频谱宽度(2)为双边带调幅波5-3如图P5—3所示用频率1000kHz得载波信号同时传送两路得频谱图(1) 求输出电压表示式。
(2) 画出用理想模拟相乘器实现该调幅框图。
(3) 估算在单位负载上平均功率与频带宽度。
图P5 —3解：(1) 图P5 —3所示得频率图就是两路已调波作为调制信号对载波进行二次调制即对载波=103kHz而言,它得调制信号就是由两个调幅信号合成。
第一个调幅信号得载波频率为=10kH z,第二个调幅信号得载波频率为=3X104kH z,且它们得调制频率均为3X0kHz。
合成后得已调波为v V Cm 1 M a1(1 cos Q t)cos 1t M a2(1 cos Q t)cos 2t cos C t由图5—1可知6 4 4C 2 n 10 rad/s, 1 2 n 10 rad/s, 2 6 n 10 rad/s,v 10 1 0.8(1 cos Q t)cos -f. 0.6(1 cos Q t)cos 2t cos C t⑵ 实现调幅得方框图如图P5- 3J 所示。
(2) 为普通调幅(AM)波,波形与频谱图如图P5 - 4J2所示图P5-3J ⑴(3) 负载上平均功率应为所有分量功率之与，故V 21 F a v -C m4 1.524 222 322 421 02W 87.5W2R L 2频带宽度为5-4试画出下列三种已调波电压得波形与频谱图。
(1) (2) (3)解：(1)为双边带(DSB)波，波形与频谱图如图P5-4J1 所示。
(b)频谱图图 P5 -4J1⑶为单边带(SSB)波,波形与频谱图如图P5—4J3所示5 -5如图P5—5所示，试画出它们得频谱图。
[精品]振幅调制解调及混频习题
![[精品]振幅调制解调及混频习题](https://img.taocdn.com/s3/m/294738c985254b35eefdc8d376eeaeaad1f31630.png)

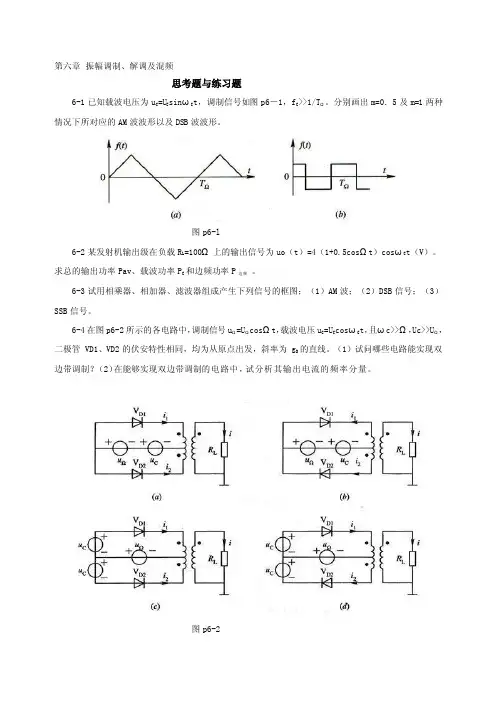

第六章振幅调制、解调及混频思考题与练习题6-1已知载波电压为uC =UCsinωCt，调制信号如图p6－1，fC>>1/TΩ。
分别画出m=0．5及m=1两种情况下所对应的AM波波形以及DSB波波形。
图p6-l6-2某发射机输出级在负载RL =100Ω上的输出信号为uo（t）=4（1+0.5cosΩt）cosωCt（V）。
求总的输出功率Pav、载波功率PC 和边频功率P边频。
6-3试用相乘器、相加器、滤波器组成产生下列信号的框图；（1）AM波；（2）DSB信号；（3）SSB信号。
6-4在图p6-2所示的各电路中，调制信号uΩ=UΩcosΩt，载波电压u C=U C cosωC t，且ωc>>Ω，Uc>>UΩ，二极管 VD1、VD2的伏安特性相同，均为从原点出发，斜率为 gD的直线。
（1）试问哪些电路能实现双边带调制？（2）在能够实现双边带调制的电路中，试分析其输出电流的频率分量。
图p6-26-5试分析图p6-3所示调制器。
图中，Cb对载波短路，对音频开路；uC =UCcosωCt，uΩ=UΩcosΩt。
（1）设UC 及UΩ均较小，二极管特性近似为i=a0+a1u+a2u2，求输出电压uo（t）中含有哪些频率分量（忽略负载反作用）？（2）如UC >>UΩ，二极管工作于开关状态，试求uo（t）的表示式。
（要求：首先，分析忽略负载反作用时的情况，并将结果与（1）比较；然后，分析考虑负载反作用时的输出电压。
）图p6-36-6调制电路如图p6-4。
载波电压控制二极管的通断。
试分析其工作原理并画出输出电压波形；说明R的作用（设TΩ=13T C，T C、TΩ分别为载波及调制信号的周期）。
图p6-46-7在图p6-5所示桥式调制电路中，各二极管的特性一致，均为自原点出发、斜率为gD的直线，并工作在受u2控制的开关状态。
若设RL>>RD（RD=1／gD），试分析电路分别工作在振幅调制和混频时u1、u2各应为什么信号，并写出uo的表示式。
(完整版)振幅调制与解调习题及其解答

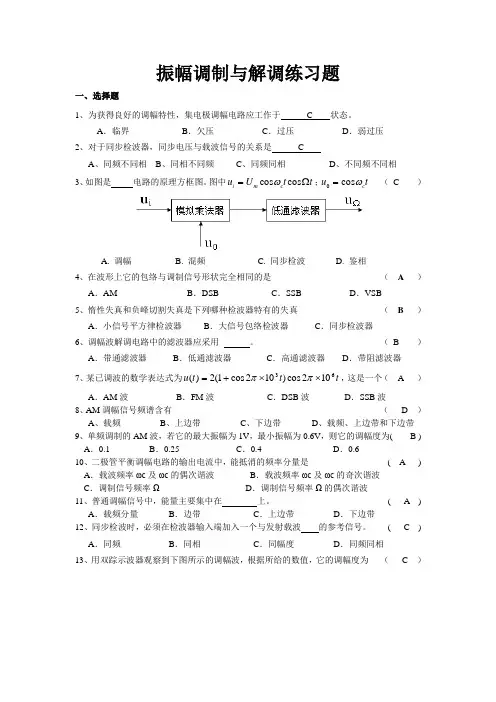

振幅调制与解调练习题一、选择题1、为获得良好的调幅特性，集电极调幅电路应工作于 C 状态。
A ．临界B ．欠压C ．过压D ．弱过压2、对于同步检波器，同步电压与载波信号的关系是 CA 、同频不同相B 、同相不同频C 、同频同相D 、不同频不同相3、如图是 电路的原理方框图。
图中t t U u c m i Ω=cos cos ω；t u c ωcos 0= （ C ）A. 调幅B. 混频C. 同步检波D. 鉴相4、在波形上它的包络与调制信号形状完全相同的是 （ A ） A ．AM B ．DSB C ．SSB D ．VSB5、惰性失真和负峰切割失真是下列哪种检波器特有的失真 （ B ）A ．小信号平方律检波器B ．大信号包络检波器C ．同步检波器6、调幅波解调电路中的滤波器应采用 。
（ B ）A ．带通滤波器B ．低通滤波器C ．高通滤波器D ．带阻滤波器7、某已调波的数学表达式为t t t u 63102cos )102cos 1(2)(⨯⨯+=ππ，这是一个（ A ）A ．AM 波B ．FM 波C ．DSB 波D ．SSB 波8、AM 调幅信号频谱含有 （ D ）A 、载频B 、上边带C 、下边带D 、载频、上边带和下边带9、单频调制的AM 波，若它的最大振幅为1V ，最小振幅为0.6V ，则它的调幅度为( B )A ．0.1B ．0.25C ．0.4D ．0.610、二极管平衡调幅电路的输出电流中，能抵消的频率分量是 ( A )A ．载波频率ωc 及ωc 的偶次谐波B ．载波频率ωc 及ωc 的奇次谐波C ．调制信号频率ΩD ．调制信号频率Ω的偶次谐波11、普通调幅信号中，能量主要集中在 上。
( A )A ．载频分量B ．边带C ．上边带D ．下边带12、同步检波时，必须在检波器输入端加入一个与发射载波 的参考信号。
( C )A ．同频B ．同相C ．同幅度D ．同频同相13、用双踪示波器观察到下图所示的调幅波，根据所给的数值，它的调幅度为 （ C ）A ．0.2B ．0.8C ．0.67D ．0.114、下列哪种说法是正确的 （ C ）A ． 同步检波器要求接收端载波与发端载波频率相同、幅度相同 CB ． 同步检波器要求接收端载波与发端载波相位相同、幅度相同C ． 同步检波器要求接收端载波与发端载波频率相同、相位相同D ．同步检波器要求接收端载波与发端载波频率相同、相位相同、幅度相同15、模拟乘法器的应用很广泛，可以用作除以下哪种之外的电路 （ C ）A ．振幅调制B ．调幅波的解调C ．频率调制D ．混频16、调幅信号经过混频作用后， 将发生变化。
(完整版)高频电子线路第5章习题答案
第5章 振幅调制、振幅解调与混频电路5.1 已知调制信号()2cos(2π500)V,u t t Ω=⨯载波信号5()4cos(2π10)V,c u t t =⨯令比例常数1a k =，试写出调幅波表示式，求出调幅系数及频带宽度，画出调幅波波形及频谱图。
[解] 5()(42cos 2π500)cos(2π10)AM u t t t =+⨯⨯54(10.5cos 2π500)cos(2π10)V t t =+⨯⨯20.5,25001000Hz 4a m BW ===⨯= 调幅波波形和频谱图分别如图P5.1(s)(a)、(b)所示。
5.2 已知调幅波信号5[1cos(2π100)]cos(2π10)V o u t t =+⨯⨯，试画出它的波形和频谱图，求出频带宽度BW 。
[解] 2100200Hz BW =⨯=调幅波波形和频谱图如图P5.2(s)(a)、(b)所示。
5.3已知调制信号3[2cos(2π210)3cos(2π300)]Vu t t Ω=⨯⨯+⨯，载波信号55cos(2π510)V,1c a u t k =⨯⨯=，试写出调辐波的表示式，画出频谱图，求出频带宽度BW 。
[解] 35()(52cos2π2103cos2π300)cos2π510c u t t t t =+⨯⨯+⨯⨯⨯3555353555(10.4cos2π2100.6cos2π300)cos2π5105cos2π510cos2π(510210)cos2π(510210)1.5cos2π(510300) 1.5cos2π(510300)(V)t t tt t t t t t =+⨯⨯+⨯⨯⨯=⨯⨯+⨯+⨯+⨯-⨯+⨯++⨯- 3max 222104kHz BW F =⨯=⨯⨯=频谱图如图P5.3(s)所示。
5.4 已知调幅波表示式6()[2012cos(2π500)]cos(2π10)V u t t t =+⨯⨯,试求该调幅波的载波振幅cm U 、调频信号频率F 、调幅系数a m 和带宽BW 的值。
am的练习题
am的练习题对于AM（Amplitude Modulation，幅度调制）的练习题，我们将通过一系列的问题和解答，帮助大家更好地理解和应用AM调制技术。
以下是几个练习题及其解答：问题一：请简要解释AM调制的基本原理。
答：AM调制是指将音频信号（调制信号）的振幅变化同步地映射到载波信号的振幅上，从而实现信号的传输。
通过调制器将音频信号和高频载波信号相乘，产生带有音频信息的AM调制信号，然后通过通信信道传输到接收端。
接收端利用解调器恢复出原始的音频信号。
问题二：AM调制的优点和缺点分别是什么？答：AM调制的优点包括简单、成本低、适用于长距离传输等。
缺点则主要包括信号质量容易受到干扰、带宽利用率低、抗噪声性能较差等。
问题三：如何计算AM调制信号的带宽？答：AM调制信号的带宽一般可通过以下公式计算得出：带宽 = (1+ β) × 音频信号的最高频率，其中β为调制指数，表示载波振幅的变化比例。
问题四：请解释抑制载波和抑制副载波的概念。
答：抑制载波是指在AM调制过程中，将载波的振幅调制至为零，只保留调制信号的边带信号。
抑制副载波则是指在抑制载波的基础上，进一步通过技术手段将副载波（即载波的整数倍频率）的振幅调制至为零。
问题五：AM调制和FM调制有何区别？答：AM调制是通过调制信号振幅的变化来传输信息，而FM调制则是通过调制信号频率的变化来传输信息。
此外，AM调制在信道中的抗噪能力较差，而FM调制具有较好的抗噪能力。
问题六：请简要描述AM调制的应用领域和实际应用案例。
答：AM调制在广播、电视、通信等领域都有广泛应用。
其中，广播领域是最早也是最典型的应用。
例如，AM广播通过将音频信息调制在载波上进行传输，实现了长距离的无线音频广播。
此外，AM调制还有军用通信、航空通信等实际应用案例。
总结：通过上述问题和解答，我们对AM调制进行了一些基础的讨论和理解。
AM调制作为一种简单、基础的调制技术，在通信领域有着重要的地位和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振幅调制与解调练习题一、选择题1、为获得良好的调幅特性，集电极调幅电路应工作于 C 状态。
A ．临界B ．欠压C ．过压D ．弱过压2、对于同步检波器，同步电压与载波信号的关系是 CA 、同频不同相B 、同相不同频C 、同频同相D 、不同频不同相3、如图是 电路的原理方框图。
图中t t U u c m i Ω=cos cos ω；t u c ωcos 0= （ C ）A. 调幅B. 混频C. 同步检波D. 鉴相4、在波形上它的包络与调制信号形状完全相同的是 （ A ） A ．AM B ．DSB C ．SSB D ．VSB5、惰性失真和负峰切割失真是下列哪种检波器特有的失真 （ B ）A ．小信号平方律检波器B ．大信号包络检波器C ．同步检波器6、调幅波解调电路中的滤波器应采用 。
（ B ）A ．带通滤波器B ．低通滤波器C ．高通滤波器D ．带阻滤波器7、某已调波的数学表达式为t t t u 63102cos )102cos 1(2)(⨯⨯+=ππ，这是一个（ A ）A ．AM 波B ．FM 波C ．DSB 波D ．SSB 波8、AM 调幅信号频谱含有 （ D ）A 、载频B 、上边带C 、下边带D 、载频、上边带和下边带9、单频调制的AM 波，若它的最大振幅为1V ，最小振幅为0.6V ，则它的调幅度为( B )A ．0.1B ．0.25C ．0.4D ．0.610、二极管平衡调幅电路的输出电流中，能抵消的频率分量是 ( A )A ．载波频率ωc 及ωc 的偶次谐波B ．载波频率ωc 及ωc 的奇次谐波C ．调制信号频率ΩD ．调制信号频率Ω的偶次谐波11、普通调幅信号中，能量主要集中在 上。
( A )A ．载频分量B ．边带C ．上边带D ．下边带12、同步检波时，必须在检波器输入端加入一个与发射载波 的参考信号。
( C )A ．同频B ．同相C ．同幅度D ．同频同相13、用双踪示波器观察到下图所示的调幅波，根据所给的数值，它的调幅度为 （ C ）A ．0.2B ．0.8C ．0.67D ．0.114、下列哪种说法是正确的 （ C ）A ． 同步检波器要求接收端载波与发端载波频率相同、幅度相同 CB ． 同步检波器要求接收端载波与发端载波相位相同、幅度相同C ． 同步检波器要求接收端载波与发端载波频率相同、相位相同D ．同步检波器要求接收端载波与发端载波频率相同、相位相同、幅度相同15、模拟乘法器的应用很广泛，可以用作除以下哪种之外的电路 （ C ）A ．振幅调制B ．调幅波的解调C ．频率调制D ．混频16、调幅信号经过混频作用后， 将发生变化。
( C )A ．调幅系数B ．频带宽度C ．载波频率D ．相对频谱17、调制的目的之一是 。
（ B ）A ． 放大信号电压B ．降低天线的长度C ．展宽频带D ．提高信号功率18、与AM 调幅波相比，DSB 调幅 。
（ B ）A ．包络相同B ．发射机的功率利用率高C ．节省频带D ．解调容易19、在调幅波中，若载波电压为0V ，则上下边频分量的最大幅度不超过 。
（ B ）A ．0VB ．021VC ．ΩVD ．031V20、检波并经隔直电容后的信号成份有 。
（ D ）A ．调幅波、低频、直流B ．等幅载波和上下边频C ．等幅载波、低频、直流D ．低频信号二、填空题1、调幅的就是用 调制信号 信号去控制 载波 ，使 载波 随 调制信号 大小变化而变化。
2、大信号包络检波器是利用二极管的 单向导电 和RC 的 充放电 特性工作的。
3、避免惰性失真的条件是 Amax 小于1 ，不产生负峰切割失真，必须满足的条件是 Ma小于RW/R 。
4、在大信号包络检波器中，若电路参数选择不当会产生两种失真，一种是 惰性失真 ，另一种是 负峰切割失真 ；两种失真分别产生的原因是 和5、通常将携带有信息的电信号称为 调制信号 ，未调制的高频振荡信号称为 载波 ，通过调制后的高频振荡信号称为 已调波 。
6、载频均为5MHZ 的AM 、DSB 波，其调制信号均为)(104cos 3.0)(3V t t u ⨯=Ωπ，则AM 波的带宽为 1000HZ ，DSB 波带宽为 107+-103 。
7、集电极调幅电路应工作于 过呀 状态。
某一集电极调幅电路，它的载波输出功率为50W ，调幅指数为0.5,则它的集电极平均输出功率为 75W 。
8、二极管峰值包络检波器用于解调 大 信号。
假设原电路工作正常，若负载电容C 加大，会引起 惰性失真 失真；若调制度a m 加大，会引起 负峰切割 失真。
9、无线电通信中，信号是以 电磁波 形式发射出去的。
连续波的调制方式有 调幅 调频 调相。
10、为了有效地实现基极调幅，调制器必须工作在 欠压 状态，为了有效地实现集电极调幅，调制器必须工作在 过呀 状态。
11、常用的检波电路有 包络图检波 和 同步检波器 。
三、判断题1、基极调幅实现的是普通调幅，也是高电平调幅。
（ 对）2、某调幅波的最大振幅10V ，最小振幅为6V ，则调幅度Ma 为40%。
（ 错 ）3、同步检波器只能实现普通调幅波的解调。
（ 错 ）4、DSB 调幅波中所包含的频率成分有载频、上下边频。
（ 对 ）5、高频调幅波经混频后载波频率和包络都发生了变化。
（ 错 ）6、对双边带调幅信号我们可用大信号包络检波电路来检波 （ 错 ）7、包络检波不能解调DSB 和SSB 波。
（ 对 ）8、双边带调幅波和单边带调幅波，它们占据的频带宽度相同。
（ 错 ）9、调幅的目的是提高功率增益 （ 对 ）10、调幅属于频谱的线性搬移，因而可以采用线性器件实现。
（ 错 ）11、集电极调幅时，应使电路工作于过压状态。
（ 对 ）四、简答题1、什么叫调制？无线电通信为什么要进行调制？2、试简述单边带通信的优点以及产生单边带信号的方法。
3、如图所示是超外差接收机的方框图，中频频率为S L I ωωω-=，混频器电压增益为uc A ，中频放大器电压增益为uI A ，检波器电压传输系数为d k 。
已知A 点电压为t t m U t u s a sm s ωcos )cos 1()(Ω+=，B 点电压为tU t u L Lm L ωcos )(=。
试写出：（1）A 、C 、D 、E 各点电压信号的频谱； （4分）（2）C 、D 、E 各点的电压信号的数学表达式。
（6分）五、计算题1、已知两个信号电压的频谱如图所示。
求（1）写出两个信号电压的数学表达式，并指出已调波的名称；（2）计算在单位电阻上消耗的边带功率和总功率以及已调波的频带宽度。
2、某集电极调幅电路，已知载波频率MHz f O 2=，直流电源电压V V CT 24=，电压利用系数8.0=ξ，集电极平均效率%60=av η，集电极回路的谐振阻抗 Ω=500P R 。
调制信号为t t u 3104cos 12)(⨯=Ωπ（V ），调幅度5.0=a m 。
试求：（1）写出输出电压的数学表达式；（2）未调制时输出的载波功率OT P 和已调波的平均输出功率oav P ；（3）调制信号源供给的功率ΩP ；3、有一集电极调幅电路，输出电压表达式为：()()()V t t t u 73102cos 102cos 6.0124⨯⨯+=ππ，集电极平均效率%60=av η，电压利用系数8.0=ξ集电极回路的谐振阻抗Ω=300P R 。
试求：（1）载波输出功率；（2）集电极直流输入功率；（3）调制信号源提供的输入功率；（4）已调波的平均输出功率；4、某发射机输出级在负载Ω=100L R 上的输出信号为()()V tt t u s 0cos cos 5.014ωΩ+= 请问：（1）该输出信号是什么已调信号？该信号的调制度=am ？（2）总的输出功率=av P ？（3）画出该已调信号的频谱图并求频带宽度。
