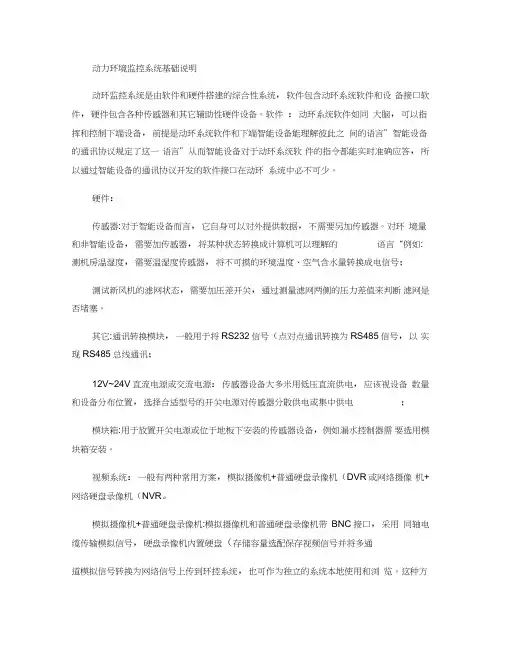

动力环境监控系统基础说明动环监控系统是由软件和硬件搭建的综合性系统，软件包含动环系统软件和设备接口软件，硬件包含各种传感器和其它辅助性硬件设备。
软件：动环系统软件如同大脑，可以指挥和控制下端设备，前提是动环系统软件和下端智能设备能理解彼此之间的语言”智能设备的通讯协议规定了这一语言”从而智能设备对于动环系统软件的指令都能实时准确应答，所以通过智能设备的通讯协议开发的软件接口在动环系统中必不可少。
硬件：传感器:对于智能设备而言，它自身可以对外提供数据，不需要另加传感器。
对环境量和非智能设备，需要加传感器，将某种状态转换成计算机可以理解的语言“例如:测机房温湿度，需要温湿度传感器，将不可摸的环境温度、空气含水量转换成电信号；测试新风机的滤网状态，需要加压差开关，通过测量滤网两侧的压力差值来判断滤网是否堵塞。
其它:通讯转换模块，一般用于将RS232信号（点对点通讯转换为RS485信号，以实现RS485总线通讯；12V~24V直流电源或交流电源：传感器设备大多米用低压直流供电，应该视设备数量和设备分布位置，选择合适型号的开关电源对传感器分散供电或集中供电；模块箱:用于放置开关电源或位于地板下安装的传感器设备，例如漏水控制器需要选用模块箱安装。
视频系统：一般有两种常用方案，模拟摄像机+普通硬盘录像机（DVR或网络摄像机+网络硬盘录像机（NVR。
模拟摄像机+普通硬盘录像机:模拟摄像机和普通硬盘录像机带BNC接口，采用同轴电缆传输模拟信号，硬盘录像机内置硬盘（存储容量选配保存视频信号并将多通道模拟信号转换为网络信号上传到环控系统，也可作为独立的系统本地使用和浏览。
这种方案的弊端是摄像机和硬盘录像机要点对点接线，施工麻烦；网络摄像机+网络硬盘录像机：网络摄像机带RJ45接口，采用网络方式传输网络信号，视频信号可直接上传到环控系统，硬盘录像机用以保存视频数据并可作为独立的系统的使用和浏览。
这种方案的优点是组网较为简单，对于超过8路的系统，一般建议采用这种方式。
铁塔基站动环监控项目设备(EISU)安装接线指导书20150916
中国铁塔-中兴力维综合监控项目硬件设备安装接线指导书深圳中兴力维技术有限公司时间：2015年9月16日目录1 工程概述 (1)2 平面布点及线路设计 (1)3 基站监控设备接线说明 (2)4 设备安装接线工艺 (4)4.1 开工前检查 (4)4.1.1 检查工具 (4)4.1.2 检查图纸资料 (5)4.1.3 检查设备及辅材 (5)4.1.4 检查安装环境 (5)4.2 动环智能控制单元EISU安装工艺 (5)4.2.1 产品外观及接口 (5)4.2.2 安装步骤及要求 (5)4.2.3 注意事项 (6)4.3 数字温湿度传感器安装工艺 (8)4.3.1 产品外观及接口 (8)4.3.2 安装步骤及要求 (9)4.3.3 注意事项 (9)4.3.4 接线说明 (10)4.4 烟雾传感器安装工艺 (10)4.4.1 产品外观及接口 (10)4.4.2 安装步骤及要求 (10)4.4.3 注意事项 (11)4.4.4 接线说明 (11)4.5 水浸传感器安装工艺 (11)4.5.1 产品外观及接口 (11)4.5.2 安装步骤及要求 (12)4.5.3 注意事项 (12)4.5.4 接线说明 (13)4.6 红外微波双鉴传感器安装工艺 (13)4.6.1 产品外观及接口 (13)4.6.2 安装步骤及要求 (13)4.6.3 注意事项 (15)4.6.4 接线说明 (15)4.7 直流电压变送器安装工艺 (15)4.7.1 产品外观及接口 (15)4.7.2 安装方式及要求 (16)4.7.3 注意事项 (16)4.7.4 接线说明 (16)4.8 蓄电池总电压及中间电压采样 (16)4.8.1 安装方式及要求 (16)4.8.2 注意事项 (17)4.8.3 接线说明 (17)4.9 灯控监控单元安装工艺 (17)4.9.1 产品外观及接口 (17)4.9.2 安装注意事项 (18)4.9.3 接线说明 (18)4.10 摄像机安装工艺 (18)4.10.1 产品外观及接口 (18)4.10.2 安装方式及要求 (19)4.10.3 注意事项 (21)4.10.4 接线说明 (21)4.11 无线传输模块安装工艺 (21)4.11.1 产品外观 (21)4.11.2 安装方式及要求 (22)4.11.3 注意事项 (23)4.11.4 接线说明 (23)4.12 安装箱安装工艺 (24)4.12.1 安装方式及要求 (24)4.12.2 注意事项 (25)附录1：工程安装通用原则 (26)附录2：测点说明 (35)附录3：配置清单 (36)附录4：线缆配线表 (37)附录5：线材辅材清单 (38)1工程概述铁塔公司为了加快动力环境集中监控系统（以下简称动环监控系统）建设，实现集团监控中心对全国铁塔动力设备和环境的统一监控的目标，采用新一代构架，通过高性能总线构建通讯传感网络。
动环监控系统基本知识大全,值得收藏!(二)2024
动环监控系统基本知识大全，值得收藏!（二）引言概述：动环监控系统是一种基于网络和软件的智能化监控系统，可实时监测和管理数据中心、机房或其他设备的环境和电力设备状态。
本文将从以下五个大点介绍动环监控系统的基本知识，帮助读者了解和熟悉该系统的工作原理和应用场景，值得收藏。
1. 动环监控系统的组成1.1 传感器模块1.2 数据采集与传输模块1.3 数据处理与分析模块1.4 告警与报警模块1.5 远程操作与控制模块2. 动环监控系统的工作原理2.1 传感器数据采集2.2 数据传输与处理2.3 告警与报警处理2.4 远程操作与控制3. 动环监控系统的应用场景3.1 数据中心和机房3.2 电力设备监控3.3 环境温湿度监测3.4 UPS（不间断电源）监控3.5 网络设备监测4. 动环监控系统的优势4.1 实时监测与远程控制4.2 数据存储与分析4.3 提高设备可靠性与稳定性4.4 节约能源与资源4.5 快速响应与快速故障排除能力5. 动环监控系统的未来发展趋势5.1 大数据与人工智能的应用5.2 可视化监控与操作界面5.3 无线传感器技术的发展5.4 实时监测与预测模型5.5 与其他系统的集成与协同总结：动环监控系统作为一种智能化的网络监控系统，在各个行业和领域都有着广泛的应用。
通过本文的介绍，读者可以了解到动环监控系统的基本组成和工作原理，以及其在数据中心、机房、电力设备等方面的应用场景和优势。
未来，动环监控系统将会与大数据、人工智能等技术相结合，发展出更为智能、高效的监控解决方案，为各行业提供更全面的服务。
这篇文档是动环监控系统基本知识的大全，值得收藏！。
动力环境基础知识
无 无 无 无 无 无 无 无 无 无 无 无 无 无 无
参考答案 中国移动电子运行维护系统（简称 CMCC-EOMS）是由中国移动通信集团 公司建设，用于实现中国移动通信集 交流零线不接地或接地不良，会导致 零线电位漂移，相应地火线电位也会 漂移，如果漂移过大就会导致电源设 1、功率因素过低增加供电线路上的 功率损耗 2、功率因素过低导致线路压降增 “五防”是指防止误分、合断路器； 防止带负荷拉、合闸刀；防止带电挂 接地线；防止带接地线送电；防止误 空气处理机部分 风冷冷凝器部分 压缩机部分 加湿器部分 冷却系统部分 电气控制部分 配电设备巡视检查的主要内容：1）. 继电器开关的动作是否正常，接触是 否良好；2）.熔断器的温升应低于 1、进线柜 遥测：三相电压、三相电 流 遥信：开关状态，过流跳闸告警， 速断跳闸告警，接地跳闸告警 2、出 1、进线柜 遥测：三相输入电压，三 相输入电流；遥信：开关状态，缺相 、过压、欠压告警遥控：开关分合闸 遥测：三相输出电压，三相输出电 流，输出频率／转速，水温（水 冷），润滑油油压，润滑油油温，启 1、UPS 遥测：三相输入电压，直流 输入电压，三相输出电压，三相输出 电流，输出频率，标示蓄电池电压， 1、交流屏（或交流配电单元）遥 测：三相输入电压，三相输入电流， 输入频率，有功电度 遥信：开关状 遥测：蓄电池组总电压，总电流，蓄 电池单体电压，标示电池温度，每组 充、放电电流遥信：蓄电池组总电压 遥测：三相交流输入电压，三相交流 输入电流，送风温度，送风湿度，回 风温度，回风湿度，压缩机累计工作 遥测：温度，湿度；遥信：烟感，火 警，水浸，门禁；遥控：门开／关 定期系统维护是指按一定时间段，对 监控系统的整体运行情况、设备状态 进行全面的检查和测试，提前发现系 告警数据、实时数据浏览；输出设备 检查（打印机、音箱、短信寻呼 等）；设备清洁 设备硬件和供电检查；服务器、前置 机、业务台运行性能检查（数据库、 操作系统、应用软件的日志、使用空 设备硬件和供电检查；服务器、前置 机、业务台运行性能检查（数据库、 操作系统、应用软件的日志、使用空 设备硬件和供电检查；服务器、前置 机、业务台运行性能检查（数据库、 操作系统、应用软件的日志、使用空 发现设备故障，更换坏件 对机房重要信号进行测试；对部分基 站进行测试，同时检查线缆是否受 损，线缆的标号是否完整、清晰可 对机房所有测点进行测试和校正；对 所有基站测点进行测试（烟感须 100％测试），同时检查线缆是否受 每小时巡视F1告警记录，及时处理瞬 间告警；交接班时巡视F1未恢复告警 及巡视各项重要数据（综合管理的表 一级告警：引起电源系统、空调系统 退出服务导致所服务的核心业务退服 的动环类告警定义为一级告警 二级告警：可能对电源系统、空调系 统造成整体退出服务或运行性能下降 的告警定义为二级告警 三级告警：电源系统、空调系统中发 生的设备部件故障但不影响设备整体 运行性能的告警定义为三级告警 四级告警：电源系统、空调系统中设 备发送的维护提示性告警信息定义为 四级告警。如：空调滤网更换提示信
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动环EISU基础知识
目录
1、EISU简介
2、EISU主要功能
3、EISU工作原理
4、单板介绍
5、外部接口
6、软件使用
7、系统图
EISU简介
ZXM10 EISU（Enhanced Intelligent Supervision Unit）增强智能型采集单元为嵌入式微处理器系统。
它可以实现对各种基站动力设备和环境监测信号的实时监测和报警处理，并根据应用需求做出相应的控制。
同时，ZXM10 EISU具备有对下行基站的组网能力，可以有效地利用基站的通信资源进行组网。
EISU主要功能
1 ZXM10 EISU在基本配置下可以提供12路通用AI/DI测量通道、2路通用DI测量通道、4路DO输出通道，完成非智能设备的数据采集和控制；内置门禁控制器功能；可以配置扩展采集单元，增加8路通用AI/DI测量通道、2路通用DI测量通道和4路DO输出接口。
2 具备专用的常用传感器接口，可以接入1路数字温度传感器、2路蓄电池总电压、1路烟雾传感器；
3 提供多个智能设备协议解析接口，完成智能设备的数据采集和控制；（4～6个，可接入20个智能设备）；
4 具备图片监控功能，提供2路USB摄像头接口，完成图片数据的处理、存储和转发；图片分辨率可达到640×480
5 提供多种通信接口和组网方式，传输接口包括异步串口、以太网接口和E1接口，可以提供公务信道、网络、2M保护环、2M链、单独2M、2M抽时隙等组网方式；
6 提供本地存储功能。
在主通讯中断后，可以在本地存储15天的数据。
7 提供运行程序和智能设备通讯协议程序远程下载和本地下载功能；
8 具备设备自诊断、故障自定位功能；
9 提供实时时钟的管理功能。
10 可配置扩展传输板，提供透明以太网接口；
11 提供WEB浏览功能。
12 支持智能设备中心解析功能；
13 支持空调节能应用。
工作原理
ZXM10 EISU增强智能型采集单元为嵌入式微处理器系统,集模拟量输入、开关量输出、电池采集、E1 接口到IP 接口转换、传输等功能于一体。
它可以实现对各种基站动力设备和环境监测信号的实时监测、报警处理，并根据应用要求做出相应的继电器接点输出控制。
EISU不断采集各种基站动力设备和环境的监测信号，并将监测信号处理成可供传输通道传送的实时监测和告警信息。
一般情况下，EISU不主动上报实时数据和告警信息，只有在通信机询问该模块时才上报这些实时数据和告警信息。
EISU单板介绍
EISU的单板包括EISU子卡（EISUP板）、EISU主板（EISUM）、EISU采集扩展板（EISUS板）、ETN主板（ETNM）和EISU指示灯板（EISUL）
EISUP板是EISU的子卡，子卡主要构成CPU最小系统，进行采集数据的处理、存储等功能。
如下图：
EISUM板是EISU的主板，主要进行各种数字量及模拟量的采集、控制，数据传输等。
如下图
EISUS板是EISU的采集扩展板如下图：
外部接口
EISU软件使用
EISU配置程序要配置的数据量比较多，功能也很强大，既可以用来配置EISU的基本数据与功能，也可以对EISU做底层功能的测试。
它同时支持串口连接和网络连接两种通讯方式，大多数情况下使用网络通讯方式连接EISU。
在使用中需要配置的参数主要有：网络参数，AI/DI/DO通道，串口/智能口以及USB摄像头参数。
第一步：扫描到EISU 的IP后，双击要配置的EISU（EISU默认IP为：10.72.88.88）的IP ，配置程序可以用任意8位字符或数字登陆。
第二步：配置程序的“本板通道管理”页面是对EISU的AI/DI/DO通道进行设置的，此页面分为“通道配置”、“实时数据”
和“本板DO参数”三个分页面
•实时数据分页面是读取AI/DI通道当前数据的，可以在此页面查看各通道当前数据是否正确合理。
•可以观察通道状态的颜色来判断：
•绿色：正常
•红色：告警或不正常
•灰色：传感器故障
智能口1（2/COM1）的设置：
A、串口功能设置
1、在串口下拉框里，选择2/COM1。
2、当前功能下拉框里，选择智能解析。
3、点击设置串口功能按扭，将串口设置为智能解析。
B、串口参数设置
1、读取串口参数
2、修改参数，按实际情况设置串口类型，波特率等
3、设置串口参数
基站系统图
各传感器所接通道
调试步骤
将电脑用直连网线与EISU相连，登录EISU。
EISU的基本配置，包括设置EISU的IP地址、全局ID号，前置机、安防台IP地址，门禁动态库下载等。
EISU板配置，包括选择EISU通道所接的传感器，本板时实数据校对，DO量的测试。
智能设备（YD2010、空调、开关电源）调试，包括智能协议下载，数据校对。
门禁相关参数设置。
登陆EISU
查看通道设置
查看通道值
串口数据查询
南京斯坦德天津公司
李爱良2010年11月10。
