变压器的基本工作原理与结构

变压器的基本工作原理与结构

变压器的基本工作原理与结构变压器是电力系统中常用的电气设备,用于变换交流电的电压大小。

它通过共同的磁环(也称为铁心)和两个或更多的线圈(也称为绕组)之间的电磁耦合而工作。

变压器的基本工作原理是根据法拉第电磁感应定律,即磁通量的变化引起了线圈中的电压。

变压器的结构主要由铁心和绕组组成。

铁心是由高导磁系数的材料制成,如硅钢片。

它通常采用“E”型或“I”型结构,这是由上部和下部相等的臂带组成的。

绕组由导电材料(如铜线)绕制而成,根据其位置和功能可以分为两种类型,即主绕组和副绕组。

主绕组通常位于铁心的中心或一侧,用于输入电源。

副绕组位于主绕组旁边,用于输出电源。

当变压器接通交流电源时,主绕组中的交流电产生磁场,这个磁场会传导到铁心中,再传导到副绕组中。

由于磁场的变化,副绕组中将产生感应电动势。

根据法拉第电磁感应定律,感应电动势的大小取决于磁感应强度的变化率。

变压器中,磁感应强度的变化与线圈的匝数比例成正比。

因此,当主绕组的匝数比副绕组的匝数大时,输出电压将小于输入电压,从而实现升压的效果。

反之,则实现降压的效果。

变压器的工作原理可以用以下公式表示:V1/N1=V2/N2其中V1和N1分别为输入电压和主绕组的匝数,V2和N2分别为输出电压和副绕组的匝数。

通过调整主绕组和副绕组的匝数比例,可以实现不同的电压变换。

此外,变压器还有一些其他的重要组件,如冷却系统和绝缘材料。

冷却系统用于控制变压器的温度,以确保其正常运行。

绝缘材料用于绝缘绕组和铁心,以防止电流泄漏和绕组之间的短路。

总之,变压器是一种通过电磁耦合将交流电压变换为不同大小的电器设备。

它的工作原理基于法拉第电磁感应定律,通过调整主绕组和副绕组的匝数比例来实现电压的变换。

变压器的结构主要由铁心和绕组组成,还包括冷却系统和绝缘材料。

变压器的结构和工作原理

变压器的结构和工作原理

变压器的结构和工作原理变压器是一种电力设备,它可以将交流电的电压从一个电路传递到另一个电路,同时保持电功率不变。

变压器的结构和工作原理是非常重要的,因为它们决定了变压器的性能和应用范围。

一、变压器的结构变压器的结构主要由铁芯、绕组、绝缘材料和外壳组成。

1. 铁芯铁芯是变压器的主要结构部件,它由硅钢片叠压而成。

铁芯的作用是提供一个磁路,使得变压器的磁通可以顺利地传递。

铁芯的材料选择非常重要,因为它会影响变压器的效率和损耗。

2. 绕组绕组是变压器的另一个重要部件,它由导线绕制而成。

绕组分为一次绕组和二次绕组,它们分别连接到输入电源和输出负载。

绕组的数量和大小取决于变压器的功率和电压等级。

3. 绝缘材料绝缘材料是变压器的保护层,它可以防止电流泄漏和短路。

绝缘材料通常由纸板、绝缘漆和绝缘纸组成。

4. 外壳外壳是变压器的外部保护层,它可以防止灰尘、水和其他杂质进入变压器内部。

外壳通常由金属或塑料制成。

二、变压器的工作原理变压器的工作原理基于电磁感应定律,它可以将一个电路的电压转换为另一个电路的电压。

变压器的工作原理可以分为两个部分:磁路和电路。

1. 磁路变压器的磁路由铁芯和绕组组成。

当一次绕组通电时,它会产生一个磁场,这个磁场会穿过铁芯并传递到二次绕组。

由于二次绕组和一次绕组的匝数不同,所以二次绕组会产生一个不同的电压。

2. 电路变压器的电路由一次绕组、二次绕组和负载组成。

当一次绕组通电时,它会产生一个电流,这个电流会通过二次绕组并驱动负载。

由于二次绕组的电压不同,所以负载会产生一个不同的电流。

变压器的工作原理可以用下面的公式表示:V1 / V2 = N1 / N2其中,V1和V2分别表示一次绕组和二次绕组的电压,N1和N2分别表示一次绕组和二次绕组的匝数。

这个公式表明,当一次绕组的电压和匝数变化时,二次绕组的电压也会相应地变化。

三、变压器的应用变压器是一种非常重要的电力设备,它被广泛应用于电力系统、工业生产和家庭用电等领域。

变压器的基本原理和结构

变压器的基本原理和结构

8 油箱
油箱用于存放绝缘油,起 到绝缘和冷却的作用。
9 绝缘材料
绝缘材料用于隔离和保护 绕组和其他元素。
变压器的分类
按用途分类
电力变压器、工业变 压器
按环境分类
户内变压器、户外变 压器
按冷却方式分类
干式变压器、油浸变 压器
按频率分类
低频变压器、高频变 压器
变压器的特点
1 低损耗
变压器具有较低的电能转换损耗,高能量利 用效率。
变压器的基本原理和结构
变压器是一种电力设备,基于电磁感应定律和互感现象工作。它由磁芯、一 次线圈、二次线圈等组件构成,具有高效率、安全可靠和低成本等特点。
变压器的基本原理
1 电磁感应定律
2 互感现象
根据法拉第电磁感应定律, 当磁通量发生变化时,会 在相邻的线圈中引发感应 电动势。
互感现象是指一次线圈中 的变化电流引起二次线圈 中感应电压的现象。
2 一次线圈
3 二次线圈
一次线圈是输入侧的线圈, 通过电流的变化产生磁场。
二次线圈是输出侧的线圈, 通过磁感应产生感应电动 势。
4 绕组
绕组是指一次线圈和二次 线圈的线圈绕制。
5 端子
端子用于连接变压器的输 入和输出电路。
6 冷却系统
冷却系统可以有效散热, 保证变压器正常工作。
7 外部壳体
外部壳体保护内部元件, 并提供绝缘和安全性能。
2 绝缘材料耐用
选用耐高温、耐电压波动的绝缘材料,保证 变压器长期稳定工作。
3 效率高
变压器的能量转换效率高,能够大幅减பைடு நூலகம்能 源浪费。
4 维护方便
变压器结构简单,易于检修和维护。
5 安全可靠
变压器具备过流、过压等保护措施,减少事 故的发生。

变压器的工作原理

变压器的工作原理

变压器的工作原理一、引言变压器是电力系统中常见的电气设备,用于改变交流电的电压和电流。

本文将详细介绍变压器的工作原理,包括基本原理、结构和工作过程。

二、基本原理1. 电磁感应定律根据法拉第电磁感应定律,当一个导体在磁场中运动或者磁场变化时,会在导体中产生感应电动势。

变压器利用这一原理实现电压的转换。

2. 互感现象互感现象是指两个或者多个线圈通过磁场相互耦合时,其中一个线圈中的电流变化会在其他线圈中产生感应电动势。

变压器中的两个线圈分别称为主线圈和副线圈。

三、变压器的结构1. 铁心变压器的铁心是由硅钢片叠压而成,主要作用是提高磁通的传导性能,并减少铁损耗。

2. 主线圈主线圈是变压器的输入线圈,通常由较粗的导线绕制而成。

当主线圈中通过交流电流时,会在铁心中产生磁场。

3. 副线圈副线圈是变压器的输出线圈,通常由较细的导线绕制而成。

副线圈通过互感现象与主线圈相连,将主线圈中的磁场转换为感应电动势。

四、变压器的工作过程1. 变压器的工作原理可以分为两个阶段:磁场建立和磁场消失。

2. 磁场建立阶段当交流电通过主线圈时,产生的交变电流会在主线圈中产生交变磁场。

由于主线圈和副线圈之间的互感作用,副线圈中也会产生交变电动势。

3. 磁场消失阶段当交流电的方向改变时,主线圈中的交变磁场也会改变方向。

这个变化的磁场会在副线圈中产生感应电动势,导致副线圈中的电流方向发生变化。

4. 变压器的电压转换根据互感现象,变压器中主线圈和副线圈的匝数比可以决定输出电压与输入电压的比例关系。

当主线圈匝数较大时,输出电压相对较低;当主线圈匝数较小时,输出电压相对较高。

五、总结变压器是一种基于电磁感应和互感现象的电气设备,用于改变交流电的电压和电流。

它由铁心、主线圈和副线圈组成。

变压器的工作过程包括磁场建立和磁场消失两个阶段,通过互感现象实现电压的转换。

变压器在电力系统中起到了重要的作用,广泛应用于输电、配电和电子设备中。

变压器的结构及工作原理

变压器的结构及工作原理

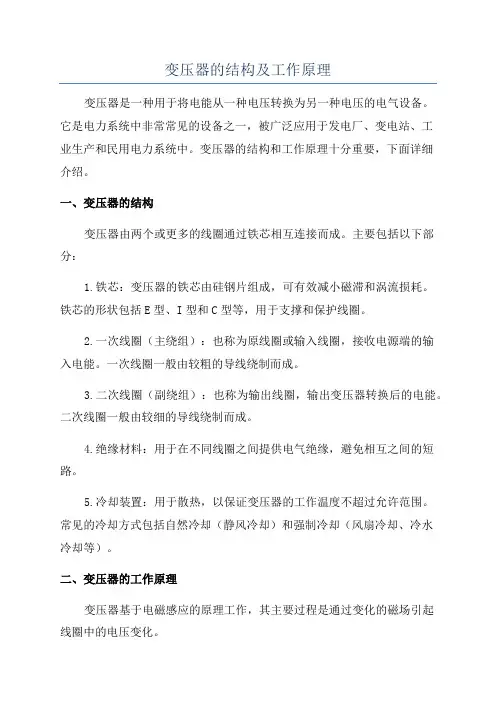

变压器的结构及工作原理变压器是一种用于将电能从一种电压转换为另一种电压的电气设备。

它是电力系统中非常常见的设备之一,被广泛应用于发电厂、变电站、工业生产和民用电力系统中。

变压器的结构和工作原理十分重要,下面详细介绍。

一、变压器的结构变压器由两个或更多的线圈通过铁芯相互连接而成。

主要包括以下部分:1.铁芯:变压器的铁芯由硅钢片组成,可有效减小磁滞和涡流损耗。

铁芯的形状包括E型、I型和C型等,用于支撑和保护线圈。

2.一次线圈(主绕组):也称为原线圈或输入线圈,接收电源端的输入电能。

一次线圈一般由较粗的导线绕制而成。

3.二次线圈(副绕组):也称为输出线圈,输出变压器转换后的电能。

二次线圈一般由较细的导线绕制而成。

4.绝缘材料:用于在不同线圈之间提供电气绝缘,避免相互之间的短路。

5.冷却装置:用于散热,以保证变压器的工作温度不超过允许范围。

常见的冷却方式包括自然冷却(静风冷却)和强制冷却(风扇冷却、冷水冷却等)。

二、变压器的工作原理变压器基于电磁感应的原理工作,其主要过程是通过变化的磁场引起线圈中的电压变化。

1.变流原理:根据法拉第电磁感应定律,当一次线圈中的电流变化时,会在铁芯中产生一个变化的磁场。

这个磁场穿过二次线圈,并在其中引起电动势的产生。

根据电磁感应定律,产生的电动势与变化的磁场强度成正比。

2.变压原理:根据楞次定律,一次线圈和二次线圈中的电流方向是相互反的。

当一次线圈接通电源时,通过它的电流会在铁芯中产生一个磁场。

这个磁场会在二次线圈中引起电动势的产生,并使得二次线圈中的电流流动。

变压器的输入电压和输出电压之比等于输入线圈的匝数和输出线圈的匝数之比。

即:输入电压/输出电压=输入线圈匝数/输出线圈匝数3.近似理想性:在实际的变压器中,我们可以近似认为主线圈和副线圈之间没有电阻,也没有电感。

这样,变压器的损耗可以忽略不计,输出电压会完全等于输入电压。

4.变压器的效率:实际的变压器会有一定的损耗,主要包括铁损耗和铜损耗。

变压器的基本结构与工作原理

变压器的基本结构与工作原理

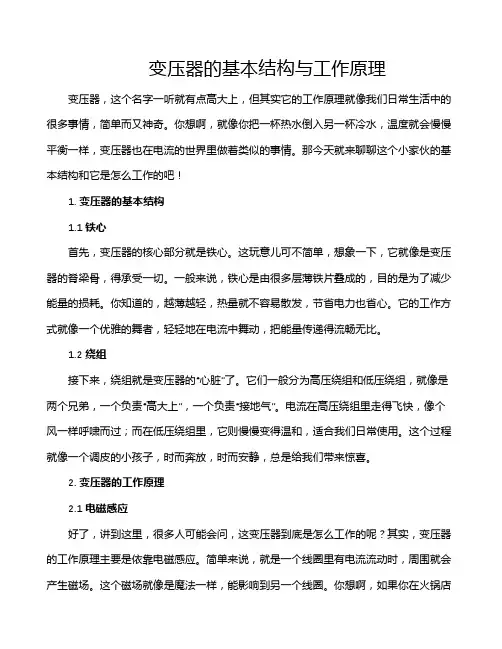

变压器的基本结构与工作原理变压器,这个名字一听就有点高大上,但其实它的工作原理就像我们日常生活中的很多事情,简单而又神奇。

你想啊,就像你把一杯热水倒入另一杯冷水,温度就会慢慢平衡一样,变压器也在电流的世界里做着类似的事情。

那今天就来聊聊这个小家伙的基本结构和它是怎么工作的吧!1. 变压器的基本结构1.1 铁心首先,变压器的核心部分就是铁心。

这玩意儿可不简单,想象一下,它就像是变压器的脊梁骨,得承受一切。

一般来说,铁心是由很多层薄铁片叠成的,目的是为了减少能量的损耗。

你知道的,越薄越轻,热量就不容易散发,节省电力也省心。

它的工作方式就像一个优雅的舞者,轻轻地在电流中舞动,把能量传递得流畅无比。

1.2 绕组接下来,绕组就是变压器的“心脏”了。

它们一般分为高压绕组和低压绕组,就像是两个兄弟,一个负责“高大上”,一个负责“接地气”。

电流在高压绕组里走得飞快,像个风一样呼啸而过;而在低压绕组里,它则慢慢变得温和,适合我们日常使用。

这个过程就像一个调皮的小孩子,时而奔放,时而安静,总是给我们带来惊喜。

2. 变压器的工作原理2.1 电磁感应好了,讲到这里,很多人可能会问,这变压器到底是怎么工作的呢?其实,变压器的工作原理主要是依靠电磁感应。

简单来说,就是一个线圈里有电流流动时,周围就会产生磁场。

这个磁场就像是魔法一样,能影响到另一个线圈。

你想啊,如果你在火锅店里,锅里煮的火锅冒着热气,旁边的食材也会被吸引过来一样。

电流通过高压绕组产生的磁场,就能让低压绕组里的电流悄悄跑出来。

2.2 电压转换当我们把电流传递给低压绕组的时候,电压就会发生变化。

就像我们常说的“换个地方看看”,有时候会让事情变得更好。

在变压器中,电压的高低取决于绕组的圈数比。

如果高压绕组的圈数多,那么电压就高;反之,如果低压绕组的圈数少,电压就低。

这个过程就像打麻将,手里的牌决定了你能出的招数,变压器的“牌”也是这样定的。

3. 变压器的应用3.1 生活中的变压器变压器的应用可谓无处不在。

变压器的基本工作原理与结构

变压器的基本工作原理与结构变压器是一种电磁装置,主要用于改变电压的大小,实现电能的传输和分配。

变压器的基本工作原理是利用电磁感应原理。

变压器的结构主要由两部分组成,即主线圈和副线圈。

主线圈通常被称为高压线圈,而副线圈通常被称为低压线圈。

两个线圈之间通过铁芯连接。

变压器的工作原理可以通过法拉第电磁感应定律解释。

当主线圈中通入交流电时,由于在线圈中形成了一个交变的磁场,这个交变磁场会通过铁芯传导到副线圈中,使得副线圈中的导体中也产生交变电流。

这个交变电流通过副线圈的导线,形成了一个交变的电场,进而使得副线圈的两端产生了不同大小的电压。

基于电磁感应原理,根据变压器的线圈匝数比例,可以实现电压的变换。

根据理论计算,副线圈电压与主线圈电压的比值等于副线圈匝数与主线圈匝数的比值。

这就是变压器的基本公式:U2/U1=N2/N1,其中U1、U2分别为主线圈和副线圈的电压,N1、N2分别为主线圈和副线圈的匝数。

另外,为了提高变压器的效率和性能,变压器还会采用铁芯结构。

铁芯可以有效地导磁,并减少能量的损失。

铁芯通常由硅钢片组成,这种材料具有良好的导磁性能和较低的铁损耗。

变压器还包括一些辅助设备和保护装置,例如冷却装置、温度探头、过流保护、过压保护等。

这些设备和装置可以确保变压器的正常运行,并防止过载和损坏。

总的来说,变压器是一种能够改变电压的电磁装置。

它的工作原理是利用电磁感应现象,通过主副线圈之间的电磁感应实现电压的变换。

变压器的结构主要由主线圈、副线圈和铁芯组成。

通过合理设计和选择不同匝数的线圈,可以实现不同变比的变压器,满足电网和电气设备对不同电压级别的需求。

变压器的基本结构和工作原理

变压器的基本结构和工作原理变压器是一种基本的电力器件,用于改变交流电压的大小。

它由两个或多个线圈(或称为绕组)和一个磁环心组成,主要起到改变电压、降低电流和隔离电路的作用。

变压器主要由两个绕组组成,一个是输入绕组,也叫做初级绕组,连接到供电网络上;另一个是输出绕组,也叫做次级绕组,用于输出电能给负载。

这两个绕组通过一个磁环心(一般采用硅钢片制成)连接起来。

变压器的工作原理是基于电磁感应的原理。

当在初级绕组上通以交流电,就会在磁环心中产生一个交变的磁场。

这个交变磁场穿过次级绕组,使次级绕组上的电子在导体中移动,产生感应电动势,从而在次级绕组上获得交流电压。

根据电磁感应定律,感应电动势的大小与磁通量的改变速率有关。

磁通量是磁场通过一个环路的情况,它与磁场强度和环路面积相关。

当在初级绕组上通以交流电时,由于交变磁场的存在,磁通量也随之改变,从而在次级绕组中感应出电压。

变压器中的变比是由绕组的匝数比决定的。

根据法拉第电磁感应定律(即感应电动势对磁通量的改变速率成正比),绕组的匝数比等于变压器的变比。

变压器的变比可以通过改变两个绕组的匝数来实现,即在初级绕组和次级绕组中分别增加或减少匝数。

变压器根据变比可以分为降压变压器和升压变压器。

当次级绕组的匝数比初级绕组的匝数少时,即次级绕组的匝数比初级绕组的匝数小于1,变压器为降压变压器;当次级绕组的匝数比初级绕组的匝数多时,即次级绕组的匝数比初级绕组的匝数大于1,变压器为升压变压器。

变压器的工作效率通常很高,约为95%~99%。

其中,主要损耗包括铁心损耗和铜线损耗。

铁心损耗是指由于磁化和变磁所引起的能量损耗;铜线损耗是指通过绕组中的电流引起的能量损耗。

为了减小损耗,并提高变压器的效率,通常采用高导磁材料制作磁环心,以及大截面、短长度的导线制作绕组。

总之,变压器是一种基本的电力器件,通过电磁感应的原理改变和转换交流电压。

它由两个或多个绕组和一个磁环心组成,在电力系统中起到降压、升压和隔离电路的作用。

变压器的工作原理

变压器的工作原理一、引言变压器是电力系统中常见的电力设备,它起着改变电压和电流的作用。

本文将详细介绍变压器的工作原理,包括基本原理、结构和工作过程等方面的内容。

二、基本原理变压器的工作原理基于电磁感应现象。

根据法拉第电磁感应定律,当一个导体中的磁通量发生变化时,会在导体中产生感应电动势。

变压器利用这一原理来实现电压和电流的变换。

三、结构1. 主要部件变压器主要由两个线圈和一个铁芯组成。

其中,一个线圈称为初级线圈,通常与输入电源相连;另一个线圈称为次级线圈,通常与负载相连。

铁芯则用于提高磁耦合效率。

2. 线圈初级线圈和次级线圈分别由导电材料绕制而成。

它们之间通过铁芯相互绝缘。

初级线圈中的匝数通常较少,而次级线圈中的匝数较多,这样可以实现电压的升降。

3. 铁芯铁芯通常由硅钢片叠压而成,以减少磁通损耗。

铁芯的存在增加了磁通的传导效率,从而提高了变压器的效率。

四、工作过程1. 理想变压器理想变压器是指在没有损耗和漏磁的情况下工作的变压器。

在理想变压器中,输入功率等于输出功率。

2. 工作原理当交流电源接通时,通过初级线圈中的电流会在铁芯中产生磁场。

这个磁场会穿过次级线圈,并在次级线圈中产生感应电动势。

根据法拉第电磁感应定律,感应电动势的大小与磁通量的变化率成正比。

因此,次级线圈中的感应电动势会引起电流的流动,从而将能量传输给负载。

3. 变压器的变压比变压器的变压比是指初级线圈匝数与次级线圈匝数的比值。

根据变压器的工作原理,变压比决定了输入电压和输出电压之间的关系。

变压器的变压比可以通过改变线圈的匝数来调整。

五、应用领域变压器在电力系统中有广泛的应用,主要包括以下几个方面:1. 电力输配变压器用于将发电厂产生的高电压电能升压后输送到远距离的用户。

同时,变压器也用于将输送过程中的电能降压供应给用户。

2. 电子设备变压器在电子设备中起着关键的作用,例如电视机、电脑、手机等。

它们通常需要不同的电压来满足不同的电路要求,变压器可以将电源电压转换为适合设备使用的电压。

变压器的基本结构和工作原理

变压器的基本结构和工作原理
变压器是一种电气设备,用于调整交流电压的大小。

它通过电磁感应的原理工作,将输入的电压转化为输出的电压。

以下是变压器的基本结构和工作原理:基本结构:
铁芯:变压器的核心是由硅钢片制成的铁芯,用于提高电磁感应的效果。

铁芯可以分为两种类型:扁平型(方型)和圆形型。

绕组:变压器包含两个或多个绕组,它们分别称为初级绕组和次级绕组。

初级绕组是连接到电源的绕组,次级绕组是连接到负载的绕组。

油箱和绝缘油:大多数变压器都安装在一个密封的金属油箱中,油箱内填充了绝缘油。

绝缘油不仅提供了绝缘性能,还有助于冷却变压器。

工作原理:
电磁感应:当在初级绕组中通过电流时,产生的磁场通过铁芯传导到次级绕组,从而在次级绕组中产生感应电动势。

根据法拉第电磁感应定律,感应电动势与磁通量的变化率成正比。

变压器方程:根据变压器方程,初级电压(V1)与次级电压(V2)的关系与它们在变压器中的绕组匝数(N1和N2)的比例成正比。

理想变压器:在理想变压器中,假设没有能量损耗,电压和电流的关系可以通过变压器方程完美描述。

然而,在实际中,存在一些损耗,如铁芯损耗和铜损耗。

损耗:
铁芯损耗:由于铁芯中的磁通在交变电压下不断翻转,导致铁芯发热,产生铁芯损耗。

铜损耗:由于绕组中的电流通过导线时产生的电阻,导致导线发热,产生铜损耗。

总体而言,变压器是一种高效且常见的电力设备,用于在电能输送和分配系统中实现不同电压水平的转换。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

例3-1 有一台三相油浸自冷式铝线电力变压器, U1N / U 2 N 35kV / 0.4kV S N 160 kV A Y , yn0联结
试求一次、二次绕组的额定电流。
解:
I 1N SN 3U1N
SN 3U 2 N

160103 3 35103
160103 3 0.4 10
变压器工作原理

变压器三相绕组接线 有两种:
1、星形联结
星形联结记作: “Y”或“y”
2、三角形联结 三角形联结记作: “D”或“d”
例:SCB10型脱硫干式变压器
»干式电力变压器型号及含义
例:SCB10型脱硫干式变压器
»干式电力变压器型号及含义
»SCB10—1600/6 »SC:三相固体成型 (环氧树脂) »B:低压箔式线圈 »10:设计序号 »1600kVA:额定容量 »6kV:额定高压电压
• 绕组
• 变压器的电路部分,采用铜线
或铝线绕制而成,原、副绕组 同心套在铁芯柱上。 • 为便于绝缘,一般低压绕组在 里,高压绕组在外,但大容量 的低压大电流变压器,考虑到 引出线工艺困难,往往把低压
绕组套在高压绕组的外面。
• 变压器的附件:
• 1-铭牌;
• 3-吸湿器; • 5-储油柜;
2-信号式温度计;
电力变压器 产品型号 SL7-315/10 产品编号 额定容量 315kV· A 使用条件 户外式 额定电压 10000/400V 冷却条件 ONAN 额定电流 18.2/454.7A 短路电压 4% 额定频率 50 Hz 器身吊重 765kg 相 数 三相 油 重 380kg 联接组别 Y yno 总 重 1525kg 制造厂 生产日期
第一节
变压器
变压器是供电系统和变电所最主要的设备之一。主 要作用是变换电压和传递电能。
一、分类 按用途分:电力变压器、调压变压器仪用变压器。 按绕组数目分:单绕组(自耦)变压器、双绕组变压器、 三绕组变压器和多绕组变压器。 按相数分:单相变压器、三相变压器和多相变压器。 按冷却介质和冷却方式分:干式变压器、油浸式变压器和 充气式变压器。
4-油标; 6-安全气道
• 7-气体继电器; 8-高压套管;
• 9-低压套管; • 11-油箱; • 13-器身; • 15-小车 10-分接开关; 12-放油阀门; 14-接地板;
• 油箱是装器身和变压器油的,为了便
于散热,有的箱壁上焊有散热管。
• 变压器油的作用是绝缘和冷却。
变压器的基本工作原理
电力变压器
控制变压器
电源变压器
三相干式变压器
调压调压器
二、 基本结构
变压器主要由:铁芯、绕组、油箱、附件 等组成。
• 变压器的主体构造:
1、铁芯 2、绕组
• 铁芯
• 铁心的作用 的主磁路 是变压器
• 铁心的材料 0.35~ 0.5mm厚的硅钢片 • 铁心形式 电力变压器 主要采用心式结构
• 绕组: • 绕组是变压器的 电路部分 • 铜或铝导线包绕 绝缘纸以后绕制 而成。
• 若一次、二次绕组的电压、电动势的瞬时值均 按正弦规律变化,则有 • 不计铁心损失,根据能量守恒原理可得 • 由此得出一次、二次绕组电压和电流有效值的 关系: • 令 K=N1/N2,称为匝比(亦称电压比),则

• 变压器的铭牌参数:
• 每台变压器都有一铭牌,上面标注着型号、 额定值及其它数据,便于用户了解变压器的 运行性能。
3
A 2.64A
I 2N
A 230.9 A
额定电压时所长期允许通过的电流,单位有:安(A)
额定频率fN 指工业用电频率,我国规定为50Hz。
变压器工作原理
• 变压器的额定容量、额定电压、额定电流之间的 关系为: • 单相变压器:
S N U 1N I 1N U 2 N I 2 N
• 三相变压器:
S N 3U 1N I 1N 3U 2 N I 2 N
电力变压器铭牌示意图
额定频率:50Hz 额定容量: 910kVA 额定电压(一次 额定电流(一次 侧):6300V 额定电流(二次 侧):83.4A 额定电压(二次 侧):1313A 侧):400/231V
变压器工作原理
• 额定容量SN: • 它是变压器额定工作条件下输出能力的保证值,是额定视在功 率,单位有:伏安(V•A)或千伏安(kV•A)或兆伏安 (MV•A)。 • 一般容量在630kVA以下的为小型电力变压器;800~6300kVA 的为中型电力变压器;8000~63000kVA为大型电力变压器;
90000kVA及以上的为特大型电力变压器;
变压器工作原理
• 额定电压U1N/U2N
• 均指线值电压。原边额定电压U1N是指电源加
在原绕组上的额定电压;副边额定电压U2N是
指原边加额定电压副边空载时副绕组的端电压, 单位有:伏(V)或千伏(kV)。
变压器工作原理
• 额定电流I1N/I2N
均指线值电流。原、副边额定电流是指在额定容量和
组 用U2,I2,E2 ,N2
变压器原理图
表示;
变压器的基本工作原理
只要(1)磁通有 变化量;(2)一、二 次绕组的匝数不同, 就能达到改变压的 目的。
Φ
U1
i1
e1
i2
u1
ZL
u1
U2
e2 u 2
u2
返回
连接发电机与电网的升压变压器 连接发电机的 封闭母线
与电网相连 的高压出线端
变压器工作原理
变压器的主要部件是铁心和套在铁心上的两 个绕组。两绕组只有磁耦合没电联系。在一次绕 组中加上交变电压,产生交链一、二次绕组的交 变磁通,在两绕组中分别感应电动势。
变压器工作原理
• 与电源相连的线圈,接收 交流电能,称为一次绕组 用U1 ,I1,E1,N1表示; • 与负载相连的线圈,送出
交流电能,称为二次绕
