表面粗糙度新国标
表面粗糙度与检测(新国标)
基本符号加一小圆，表示表面是用不去除材料的方法获得。例 如：铸、锻、冲压变形、热轧、粉末冶金等。 或者用于保持原供应状况的表面（包括保持上道工序的状况）
在上述三个符号的长边上均可加一横线，用于标注有关参数和说 明
上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗 糙度要求
二. 表面粗糙度要求标注的内容及其注法
2. 表面粗糙度要求在图中注法
1
2 3 45 6
表面粗糙度的单一要求标注示例
(1) 位置a处—注写表面粗糙度的单一要求，该要求不能省略。
① 上限或下限的标注：表示双向极限时应标注上限符号“U”和下限符号 “ L”。 如果同一参数具有双向极限要求，在不引起歧义时，可省略 “U”和“ L” 的标注。若为单向下限值，则必需加注“ L” 。
Ra —轮廓算术平均偏差 Rz —轮廓最大高度 RSm — 轮廓单元平均宽度 Rmr(c) —轮廓支承长度率
轮廓滤波器和传输带
• 粗糙度的三类轮廓各有不同的波长范围, 它们又同时叠加 在同一表面轮廓上, 因此,在测量评定三类轮廓上的参数时, 必须先将表面轮廓在特定仪器上进行滤波, 以便分离获得 所需波长范围的轮廓。
7/31/2019
二. 评定参数(R轮廓，表面粗糙度轮廓)
1. 幅度参数（高度参数）
（1）轮廓的算术平均偏差Ra
在取样长度lr内，纵坐标值Z(x)的绝对值的算术平均值
Ra
1
lr
lr 0
Z(x
)dx
Ra
1 n
n i1
Zi
Z(x)
Zi
Ra
算术平均 偏差Ra
x lr
（2）轮廓的最大高度Rz
n
bi
3-表面粗糙度(新标准)
用不去除材料方法 获得的表面粗糙度， Ra的上限值为 3.2μm
Ra的数值(μm)
100 50 25 12.5 6.3 3.2 1.6 0.8
0.4
0.2
0.1
0.05
表面加工纹理
=
X
R
C
P
表面结构可注在轮廓线及其延长线上， 或注在尺寸线、指引线和形位公差的框格上。
Ra 12.5 Ra 6.3 Ra 1.6
12.5 微见刀痕 6.3 3.2 1.6 0.8 可见加工痕迹 微见加工痕迹 看不见加工痕迹 可辨加工痕迹方向 微辨加工痕迹方向 不可辨加工痕迹方向
0.4
0.2
0.10 暗光泽面 0.05 亮光泽面 0.025 镜状光泽面 0.012 雾状镜面 研磨、抛光、超级精 细研磨等
精密量具的表面、极重要零件的摩擦 面，如气缸的内表面、精密机床的主 轴颈、坐标镗床的主轴颈等
表面粗糙度的选用
Ra(μm)
50
25 表面外观情况 明显可见刀痕 可见刀痕 主要加工方法 应用举例
粗车、粗铣、粗刨、钻、粗 粗糙度值最大的加工面，一般很少应 纹锉刀和粗砂轮加工 用 粗车、刨、立铣、平铣、钻 不接触表面，不重要的接触面，如螺 钉孔、倒角、机座底面等 没有相对运动的零件接触面，如箱、 盖、套筒要求紧贴的表面、键和键槽 精车、精铣、精刨、 工作表面；相对运动速度不高的接触 铰、镗、精磨等 面，如支架孔、衬套、带轮轴孔的工 作面等 要求很好密合的接触面，如滚动轴承 配合的表面、锥销孔等；相对运动速 精车、精铰、精拉、 度较高的接触面，如滑动轴承的配合 精镗、精磨等 表面、齿轮轮齿的工作表面等
表面结构
一、表面结构要求

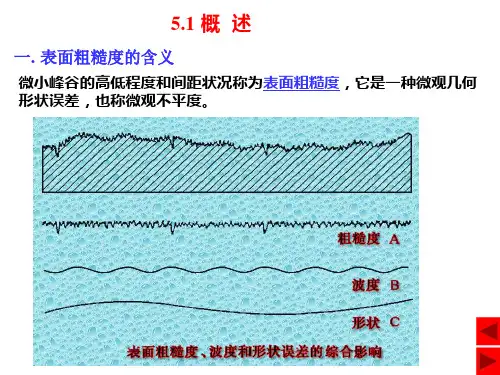

表面结构是表面粗糙度、表面波纹度、表面缺 陷、表面纹理和表面几何形状的总称。 表面结构参数： a) 轮廓参数 ——R轮廓（粗糙度参数） ——W轮廓（波纹度参数） ——P轮廓（原始轮廓参数） b) 图形参数 ——粗糙度图形 ——波纹度图形 c) 支承率曲线参数
表面粗糙度最新国家标注
评定长度一般按5个取样长n 度来确定。
3/29/2020
评定表面粗糙度的基准线
评定表面粗糙度的基准线,有以下两种： 轮廓的最小二乘中线m
在取样长度内，使轮廓上各点至一条该线的距离平方和为 最小。
即： n yi2 min i 1
技术产品文件中表面结构要求标注的控制元素
3/29/2020
a 上限或下限符号U或L b 滤波器类型“x”。标准滤波器是高斯滤波器(GB/T 18777)。
以前的标准滤波器是2RC滤波器。将来也可能对其他的滤波器 进行标准化。在转换期间，在图样上标注滤波器类型对某些公 司比较方便。滤波器类型可以标注为“高斯滤波器”或 “2RC"。滤波器名称并没有标准化，但这里所建议的标注名 称是明确的，无争议的。
表面粗糙度GB/T 131- 2006
重机技术中心标准化 侯岩舒 2016.8
新国标 GB/131- 2006《产品几何技术规范( GPS) 技术产品文件中表面结构的表示法》
充分考虑了对零件表面质量影响的多种因素, 除表面粗糙度外还有在机械加工过程中, 由 于机床、工件和刀具系统的振动, 在工件表 面所形成的间距比粗糙度大得多的表面不平 度、即波纹度的影响。所以, 表面粗糙度、 表面波纹度以及表面几何形状误差总是同时 生成并存在同一表面上综合影响零件的表面 轮廓。
3/29/2020
5 表面结构要求在图样中的注法
图1 表面结构要求的注写方向
3/29/2020
标注在轮廓线上或指引线上
表面结构的注写和读取方向与尺寸的注写和读取方向一 致。表面结构要求可标注在轮廓线上, 其符号应从材料 外指向并接触表面, 如图 2 所示。必要时, 表面结构也 可用带箭头或黑点的指引线引出标注, 如图 3 所示。
表面粗糙度新国标

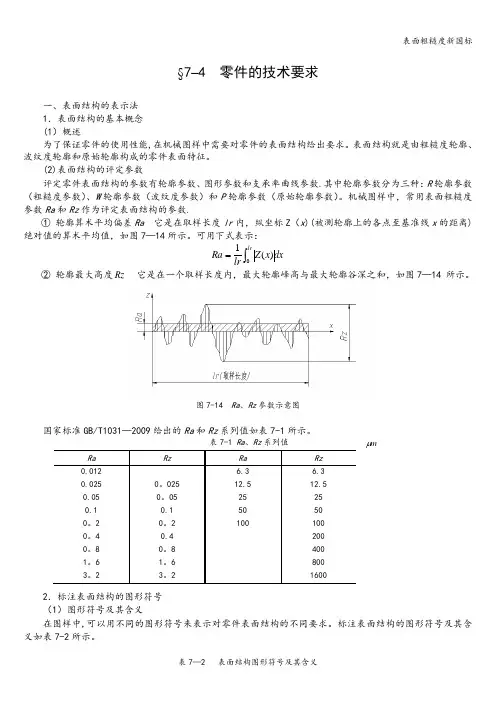

§7–4 零件的技术要求一、表面结构的表示法1．表面结构的基本概念 (1）概述为了保证零件的使用性能,在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
(2)表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数.其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数.① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z （x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7—14所示。
可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7—14 所示。
图7-14 Ra 、Rz 参数示意图国家标准GB/T1031—2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μRaRzRaRz0.0126.3 6.3 0.025 0。
025 12.5 12.5 0.05 0。
05 25 25 0.1 0.1 50 50 0。
2 0。
2 100100 0。
4 0.4 200 0。
8 0。
8 400 1。
6 1。
6 800 3。
23。
216002．标注表面结构的图形符号 （1）图形符号及其含义在图样中,可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7—2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用,没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面,如铸、锻等;也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上.(2）图形符号的画法及尺寸图形符号的画法如图7—15所示，表7—3列出了图形符号的尺寸。
表面粗糙度新国标
该标准体系对表面微观不平度的测量 和评价进行了全面、系统的规定，适 用于各种材料和加工方法的表面粗糙 度测量和评价。
表面粗糙度新国标的重要性
提高产品质量
表面粗糙度是产品质量的重要指 标之一，通过实施新国标，可以 提高产品表面的光洁度和精度， 从而提高产品质量。
促进技术进步
新国标的制定和实施，可以推动 表面粗糙度测量和评价技术的进 步，促进相关行业的技术创新。
提高产品质量和用户体验
符合新国标的产品能够更好地满足市场需求，提高产品质 量和用户体验，促进消费升级。
展望未来发展
随着技术的不断进步和应用领域的拓展，表面粗糙度新国标将 会不断完善和更新，为各行业的发展提供更加明确和统一的标
准和指导。
感谢您的观看
THANKS
涂层和镀层的附着力和耐久性
表面粗糙度对涂层和镀层的附着力和耐久性具有重要影响，新国标的应用有助 于提高涂装和电镀产品的质量和可靠性。
涂装领域
涂料的选择和涂装工艺的制定
新国标为涂装领域提供了表面粗糙度的参考标准，有助于选择合适的涂料和制定合理的涂装工艺。
涂装效果的评估和改进
通过应用新国标，企业可以对涂装效果进行评估和改进，提高产品的外观质量和防腐性能。
应用范围对比分析
新国标应用范围更广
新国标不仅适用于金属材料，还适用于非金 属材料，如塑料、陶瓷等，扩大了标准的应 用范围。
新国标与国际接轨
新国标的制定参考了国际标准，与国际接轨， 有利于促进国内外技术交流和贸易合作。
06
新国标对行业的影响与展 望
对机械加工行业的影响
促进技术升级
01
新国标对表面粗糙度提出了更高的要求，促使机械加工企业采
表面粗糙度新国标
表面结构的图样表示法加工零件时，由于刀具在零件表面上留下刀痕和切削分裂时表面金属的塑性变形等影响，使零件表面存在着间距较小的轮廓峰谷。
这种表面上具有较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。
机器设备对零件各个表面的要求不一样，如配合性质、耐磨性、抗腐蚀性、密封性、外观要求等，因此，对零件表面粗糙度的要求也各有不同。
一般说来，凡零件上有配合要求或有相对运动的表面，表面粗糙度参数值小。
因此，应在满足零件表面功能的前提下，合理选用表面粗糙度参数。
1.评定表面结构常用的轮廓参数①算术平均偏差Ra是指在一个取样长度内纵坐标值Z(x)绝对值的算术平均值② 轮廓的最大高度Rz是指在同一取样长度内，最大轮廓峰高和最大轮廓谷深之和的高度图9-27 评定表面结构常用的轮廓参数2.有关检验规范的基本术语检验评定表面结构参数值必须在特定条件下进行。
国家标准规定，图样中注写参数代号及其数值要求的同时，还应明确其检验规范。
有关检验规范方面的基本术语有取样长度、评定长度、滤波器和传输带以及极限值判断规则。
本有关检验规范仅介绍取样长度与评定长度和极限值判断规则。
（1）取样长度和评定长度以粗糙度高度参数的测量为例，由于表面轮廓的不规则性，测量结果与测量段的长度密切相关，当测量段过短，各处的测量结果会产生很大差异，但当测量段过长，则测得的高度值中将不可避免地包含了波纹度的幅值。
因此，在X轴上选取一段适当长度进行测量，这段长度称为取样长度。
但是，在每一取样长度内的测得值通常是不等的，为取得表面粗糙度最可靠的值，一般取几个连续的取样长度进行测量，并以各取样长度内测量值的平均值作为测得的参数值。
这段在X轴方向上用于评定轮廓的并包含着一个或几个取样长度的测量段称为评定长度。
当参数代号后未注明时，评定长度默认为5 个取样长度，否则应注明个数。
例如：Rz0.4、Ra30.8、Rz13.2分别表示评定长度为5个(默认)、3个、1个取样长度。
表面粗糙度的标注方法有了新规定
（a）
图 12
（b）
4. 当多个表面有相同要求或图纸空间有限时，可采用简化注法（见图 13～图 15）。
注：图示的面粗糙度符号是指对图形中封闭轮廓的周边六个面的共同要求（不包括前后面）。
图 13
（a）
（b）
注：多数表面有相同要求，可统一标注在标题栏的附近，而不是标注在图形的右上角。
图 14
（a）
2. 表面粗糙度的注写和读取方向要与尺寸的注写和读取方向一致（见图 7），并标注在轮廓 线上（轮廓线的延长线上）或指引线上（见图 8 和图 9）。
图7
图8
（a）
（b） 图9
3. 必要时也可标注在特征尺寸的尺寸线上（见图 10 和图 11）或形位公差的框格上（见图 12）。
图 10
（a）
图 11
（b）
（b）
注：用带字母或不带字母的图形符号，以等式的形式注写在图形或标题栏附近。
图 15 5. 两种或多种工艺获得的同一表面的注法（见图 16）。
注：同时给出镀覆前后的表面粗糙度要求的注法。
图 16
二、标注表面粗糙度以前应弄清楚的几个问题
1. 什么是传输带/取样长度？其具体数值是多少？在图样上如何标注？在什么情况下可不 标注？ 2. 什么是评定长度？它与取样长度有什么关系？在图样上如何标注？在什么情况下可不标 注？ 3. 极限值的两个判断规则是什么？在图样上如何表示？ 4. 单向极限和双向极限在图样上如何表示？在什么情况下可省略“U”、“L”？ 5. Rz 的含义是什么？它与原 Ry 是什么关系？ 参考资料 GB/T 131-2006 产品几何技术规范（GPS）技术产品文件中表面结构的表示法
例 2（见图 4）： 图4
最新国家标注：表面粗糙度
7/5/2018
3 表面结构符号及表面结构要求
a)允许任何工艺
b)去除材料
c)不去除材料
完整图形符号
7/5/2018
在完整符号中，对表面结构的单一要求和补充 要求应注写在图中所示的指定位置。 表面结构补充要求包括： —表面结构参数代号 —数值； —传输带／取样长度。
a- 注写表面结构的单一要求; a 和b( 同时存在) a 注写第一表面结构要求, b 注写第二 表面结构要求; c- 注写加工方法“,车”“、铣”“、镀”等; d- 注写表面纹理方向, 如“=”“、×”、“M”等; e- 注写加工余量。
( 3) 极限值判断规则
完工零件表面按检验规范测得轮廓参数值后, 需与图样上给定的极限比较, 以判定其是否合格。 极限值判断规则有两种:
16%规则: 运用本规则时, 当被检表面测得的全 部参数值中, 超过极限值的个数不多于总个数 16%时, 该表面是合格的。
超过极限值有两种含义: 当给定上限值时, 超过是 指大于给定值; 当给定下限值时, 超过是指小于给 定值。
（1）轮廓算术平均偏差Ｒa（幅度参数）
在取样长度内，被测实际轮廓上各点至轮廓 中线距离绝对值的平均值，即：
1 lr Ra z ( x) dx lr 0
7/5/2018
1 n Ra z ( xi ) n i 1
7/5/2018
7/5/2018
（2）轮廓最大高度Ｒz（幅度参数）
4 表面结构代号
表面结构符号中注写了具体参数代号及数值等要 求后即称为表面结构代号。 在图样中一般采用图形法标注表面结构要求。 新标准允许用文字的方式表达表面结构要求。新 标准规定，在报告和合同的文本中可以用文字 “ APA” 、“ MRR” 、“ NMR” 分别表示允许用任 何工艺获得表面、允许用去除材料的方法获得表 面以及允许用不去除材料的方法获得表面。 例如：对允许用去除材料的方法获得表面、其评 定轮廓的算术平均偏差为 0.8这一要求，在文本中 可以表示为“MRR Ra0.8”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§7–4 零件的技术要求
一、表面结构的表示法
1．表面结构的基本概念 （1）概述
为了保证零件的使用性能，在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
（2）表面结构的评定参数
评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数。
其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数。
① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z(x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7-14所示。
可用下式表示：
dx x Z lr Ra lr
⎰=0
)(1
② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7-14 所示。
图7-14 Ra 、Rz 参数示意图
国家标准GB/T1031-2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μ
Ra Rz Ra Rz 0.012 6.3 6.3 0.025 0.025 12.5 12.5 0.05 0.05 25 25 0.1 0.1 50 50 0.2 0.2 100 100 0.4 0.4 200 0.8 0.8 400 1.6 1.6 800 3.2
3.2
1600
2．标注表面结构的图形符号
（1）图形符号及其含义
在图样中，可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7-2 表面结构图形符号及其含义
符号名称符号样式含义及说明基本图形符号
未指定工艺方法的表面；基本图形符号仅用于简化
代号标注，当通过一个注释解释时可单独使用，没有
补充说明时不能单独使用
扩展图形符号
用去除材料的方法获得表面，如通过车、铣、刨、
磨等机械加工的表面；仅当其含义是“被加工表面”时
可单独使用
用不去除材料的方法获得表面，如铸、锻等；也可
用于保持上道工序形成的表面，不管这种状况是通过
去除材料或不去除材料形成的
完整图形符号
在基本图形符号或扩展图形符号的长边上加一横
线，用于标注表面结构特征的补充信息
工件轮廓各表
面图形符号
当在某个视图上组成封闭轮廓的各表面有相同的
表面结构要求时，应在完整图形符号上加一圆圈，标
注在图样中工件的封闭轮廓线上。
（2）图形符号的画法及尺寸
图形符号的画法如图7-15所示，表7-3列出了图形符号的尺寸。
图7-15 图形符号的画法
表7-3 图形符号的尺寸mm 数字与字母的高度h 2.5 3.5 5 7 10 14 20 高度H1 3.5 5 7 10 14 20 28 高度H2（最小值）7.5 10.5 15 21 30 42 60 注：H2取决于标注内容
标注表面结构参数时应使用完整图形符号；在完整图形符号中注写了参数代号、极限值等要求后，称为表面结构代号。
表面结构代号示例见表7-4 。
表7-4 表面结构代号示例
代号含义/说明
表示去除材料，单向上限值，默认传输带，R轮廓，粗糙度算术平均偏
差1.6um，评定长度为5个取样长度（默认），“16%规则”（默认）
表示不允许去除材料，单向上限值，默认传输带，R轮廓，粗糙度最大
高度的最大值0.2 um，评定长度为5个取样长度（默认），“最大规则”
表示不允许去除材料，双向极限值，两极限值均使用默认传输带，R轮
廓，上限值：算术平均偏差3.2um，评定长度为5个取样长度（默认），“最
大规则”，下限值：算术平均偏差0.8um，评定长度为5个取样长度（默认），
“16%规则”（默认）
表示去除材料，单向上限值，传输带：根据GB/T6062，取样长度0.8mm，
R轮廓，算术平均偏差极限值6.3um，评定长度包含3个取样长度，“16%
规则”（默认），加工方法：铣削，纹理垂直于视图所在的投影面3．表面结构要求在图样中的标注
表面结构要求在图样中的标注实例如表7-5所示。
表7-5 表面结构要求在图样中的标注实例
说明实例
表面结构要求对每一表面
一般只标注一次，并尽可能
注在相应的尺寸及其公差的
同一视图上。
表面结构的注写和读取方
向与尺寸的注写和读取方向
一致
表面结构要求可标注在轮
廓线或其延长线上，其符号
应从材料外指向并接触表
面。
必要时表面结构符号也
可用带箭头和黑点的指引线
引出标注。
在不致引起误解时，表面
结构要求可以标注在给定的
尺寸线上
续表表面结构要求可以
标注在几何公差框格的上方
如果在工件的多数表面有
相同的表面结构要求，则其
表面结构要求可统一标注在
图样的标题栏附近，此时，
表面结构要求的代号后面应
有以下两种情况：①在圆括
号内给出无任何其他标注的
(a)(b)
基本符号(图a)；②在圆括号
内给出不同的表面结构要求
(图b)
当多个表面有相同的表面
结构要求或图纸空间有限
时，可以采用简化注法。
①用带字母的完整图形
符号，以等式的形式，在图
形或标题栏附近，对有相同
表面结构要求的表面进行简
化标注(图a)
②用基本图形符号或扩展
图形符号，以等式的形式给
(a) (b) 出对多个表面共同的表面结
构要求(图b)。
