串联电路中滑动变阻器最大电功率问题
电功率最大值、最小值问题(带答案解析)
电功率最大最小值问题一、电路总电功率最大问题1.如图所示，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R0上标有“50Ω，0.5A”的字样，电流表A的量程为0～0.6A，电压表V的量程为0～15V。
当开关S打到1位置且滑片P在A端时，电压表的示数为8V；当开关S打到2位置且滑片P在中点时，滑动变阻器R0的功率为P0=4W，求：（1）电源电压U；（2）定值电阻R1的阻值；（3）当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率是多少；何时电路的总功率最大，最大功率又是多少？2.如图甲所示，电源两端电压不变。
R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。
求：（1）滑动变阻器的最大阻值；（2）R1的阻值和电源电压；（3）求此电路的最大电功率。
3.如图甲所示的电路中，R为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图象如图乙，下列说法正确的是（）A．R的阻值增大，电流表与电压表的示数都变小B．电源电压为12V C．当电流为0.6A时，1s内电路消耗的电能为21.6J D．R两端的电压变化范围为6V～18V4．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（）A．R1的阻值为20ΩB．R2的最大阻值为50ΩC．电源电压为5V D．该电路消耗的最大电功率为0.9W5.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示。
（1）图乙中（填“dc”或“ec“）表示电压表V2的示数随电流表示数变化的图象。
（2）该过程中电路消耗的总功率最大值为W。
6.如图所示的电路，电源电压U=4.5V且保持不变，R1=5Ω，R2标有“50Ω0.5A”字样的滑动变阻器，电流表的量程为0﹣0.6A，电压表的量程为0～3V，则：（1）在接入电路之前，滑动变阻器R2两端允许加载的最大电压是多少？（2）电路的最大总功率为多少？（3）为了保护电路，滑动变阻器接入电路的电阻值的变化范围是怎样的？7. 如图所示电路，电源电压不变，小灯泡标有“6V 3W “字样，闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P 1；当滑片P 移至某一端点时，电流表示数为0.3A ，电压表示数变化了3V ，此时滑动变阻器消耗的功率为P 2，且P 1：P 2=5：6．下列判断正确的是（ ）A ．滑动变阻器的最大阻值为10ΩB ．电路允许消耗的最大功率为4.5WC ．小灯泡正常发光时，滑片P 位于滑动变阻器中点位置D ．滑动变阻器消耗的功率由P 1变为P 2的过程中，小灯泡消耗的功率变化了0.6W二、串联电路中某用电器的电功率最大问题1.如图所示电路，电源电压保持6V 不变，R 1是定值电阻，R 2是最大阻值为50Ω的滑动变阻器。
最大功率问题
第一题如图所示，已知电源电动势E=5V，内阻r=2Ω，定值电阻R1=0.5Ω，滑动变阻器R2的阻值范围为0~10Ω.求：(1)当滑动变阻器R2的阻值为多大时，电阻R1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大功率是多少？答案解：(1)根据,当电流最大时，电阻消耗的功率最大，故当滑动变阻器短路，即时，电阻消耗的功率最大；电阻消耗的最大功率是(2)对于电源，当外电路的电阻等于内电阻时电源的输出功率最大；将电阻与电源等效成电源，故当时，滑动变阻器消耗的功率最大；滑动变阻器消耗的最大功率为(3)当外电路的电阻等于内电阻时电源的输出功率最大，故当时，电源的输出功率最大；电源输出最大功率是答:(1)当滑动变阻器的阻值为零时，电阻消耗的功率最大，最大功率是2W ；(2)当滑动变阻器的阻值为时，滑动变阻器消耗的功率最大，最大功率是2.5W ；(3)当滑动变阻器的阻值为时，电源的输出功率最大，最大功率是。
解析: (1)根据，当电流最大时，电阻消耗的功率最大；(2)对于电源，当外电路的电阻等于内电阻时电源的输出功率最大；将电阻与电源等效成等效电源考虑；(3)当外电路的电阻等于内电阻时电源的输出功率最大。
例1：如图1，R 1=10Ω，R 2的阻值范围为0—50Ω，电源电压为12V 恒定不变。
求：（l ）滑片P 从a 端到b 端的过程中，电流表和电压表的示数变化范围。
（2）滑片P 从a 端滑到b 端的过程中，R 1的功率的变化范围。
解析： （l ）当P 在a 端时，只有R 1接人电路， 电压表的示数等于电源电压12V 此时电流表的示数 1.2A 10Ω12V ===1R U I 当P 在b 端时，R 1与R 2串联，R 总 = R 1 + R 2=10Ω＋50Ω= 60Ω 电流表的示数： .2A 0Ω12V 06总===' R U I 此时电压表的示数：U' = I' R 1 = 0.2A ×10Ω= 2V所以电压表的变化范围是12V —2V ，电流表的变化范围是l.2A —0.2A 。
79.部编物理专题欧姆定律在串并联电路中的应用五(滑动变阻器的取值范围)(解析版)
17.4 欧姆定律在串并联电路中的应用（五）第5课时 滑动变阻器的取值范围当滑动变阻器移动时，会引起电路中的电流以及用电器两端的电压变化，如果电路中的电流或电压超过允许的最大值，则会损坏电路元件，所以为了保护电路元件的安全，滑动变阻器有最大值和最小值的限制。
一、串联电路中滑动变阻器的取值范围 （1）电压表与定值电阻并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定；滑动变阻器的最大值没有限制，取量程的最大值。
（2）电压表与滑动变阻器并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定。
当滑动变阻器连入电路的阻值变大时，电压表的示数也会变大，所以滑动变阻器的最大值由电压表的最大量程决定。
二、并联电路中滑动变阻器的取值范围并联电路中，由于各支路两端的电压等于电源电压，所以电压表的安全问题一般不会考虑。
滑动变阻器的阻值范围主要由支路或者干路的电流表的量程决定。
一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联例 1.标有“2V 0.5A ”字样的小灯泡和标有“20Ω1A ”字样的滑动变阻器。
连接在如图所示的电路中。
已知电源电压为6V ，电流表的量程为“00.6A -”。
电压表的量程为“03V -”。
闭合开关。
移动滑动变阻器滑片。
在不烧坏各元件的前提下求：滑片的移动方向所在支路电阻大（小）所在支路电流小（大）干路电流小（大）另一条支路电压、电阻和电流都不变，不受影响（1）电流表的取值范围； （2）变阻器的取值范围；【答案】：（1）变阻器的取值范围为8~20ΩΩ； （2）电流表的取值范围为0.25~0.5A A ； （3）电压表的取值范围为1~2V V 。
【解析】：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
因串联电路中各处的电流相等，且灯泡的额定电流为0.5A ，电流表的量程为0~0.6A ，变阻器允许通过的最大电流为1A ，所以，电路中的最大电流0.5I A =大，此时灯泡两端电压表的示数最大2L U V =大，变阻器接入电路中的电阻最小， 由UI R=可得，电路中的总电阻和灯泡的电阻分别为： 6120.5U VR I A===Ω总大，240.5L L L U V R I A ===Ω， 因串联电路中总电阻等于各分电阻之和， 所以，变阻器接入电路中的最小阻值：1248L R R R =-=Ω-Ω=Ω总小。

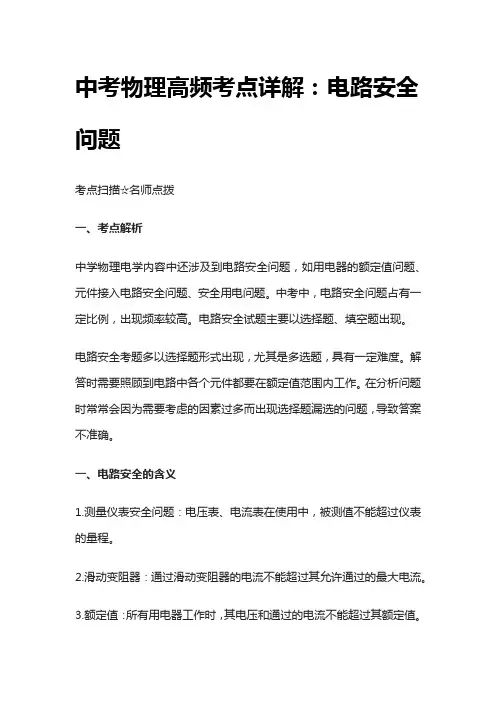

[全]中考物理高频考点详解：电路安全问题
![[全]中考物理高频考点详解：电路安全问题](https://img.taocdn.com/s3/m/c47ab8dedb38376baf1ffc4ffe4733687e21fc7c.png)
中考物理高频考点详解：电路安全问题考点扫描☆名师点拨一、考点解析中学物理电学内容中还涉及到电路安全问题，如用电器的额定值问题、元件接入电路安全问题、安全用电问题。
中考中，电路安全问题占有一定比例，出现频率较高。
电路安全试题主要以选择题、填空题出现。
电路安全考题多以选择题形式出现，尤其是多选题，具有一定难度。
解答时需要照顾到电路中各个元件都要在额定值范围内工作。
在分析问题时常常会因为需要考虑的因素过多而出现选择题漏选的问题，导致答案不准确。
一、电路安全的含义1.测量仪表安全问题：电压表、电流表在使用中，被测值不能超过仪表的量程。
2.滑动变阻器：通过滑动变阻器的电流不能超过其允许通过的最大电流。
3.额定值：所有用电器工作时，其电压和通过的电流不能超过其额定值。
二、解题思路1.串联电路中，取单个元件的正常电流的电流最小值作为电路最大电流。
2.并联电路中，取单个元件的正常电压的电压最小值作为电路最大电压。
1.测量仪表的安全问题常用测量仪表有电流表、电压表和电能表。
电流表在使用时必须与被测电路或元件相串联，电压表使用时必须和被测元件并联，这是测量仪表安全的首要问题。
其次是测量仪表的量程问题，电路中的电流和电压不能超过仪表的量程，否则会烧坏仪表或者损坏仪表，使其不能正常工作，也无法进行测量。
2.额定值问题额定电压、额定电流和额定功率是电器设备常见的额定值，它表示用电器正常工作时所需的电压和通过的电流。
用电器如果实际电压比额定电压高，就会烧坏电器，如果低很多，用电器就不能正常工作，有时还会损坏用电器。
二、考点复习1.欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
2.公式：，其中：U为电源电压，I为通过导体的电流R为导体的电阻。
注意：应用欧姆定律的公式进行计算时，一定要统一到国际制单位后再进行计算。
欧姆定律公式中的各个物理量具有同一性，即I,U,R是对同一段导体、同一时刻而言的。
3.额定电压：用电器正常工作时所需的电压，叫做额定电压。
2024年中考物理复习----滑动变阻器的最大功率
滑动变阻器的最大功率 一、要点解析 1.定值电阻的功率：P =I 2R 1，R 1不变，所以电流I 越大，功率越大，即当滑动变阻器阻值最小时，定值电阻的电功率最大。
2.滑动变阻器的功率：P =I 2R 2，因为电流I 随着R 2的变化而变化，所以我们要将公式变形：2222221122122U U P I R R R R R R R R ⎛⎫=== ⎪+⎝⎭++，由基本不等式可知：212122R R R R +≥ 当且仅当R 2=R 1时，“=”成立，即当R 2=R 1时，滑动变阻器的电功率有最大值：2max14U P R =。
我们将P -R 2图像画出，如图2所示，可知当R 2越接近R 1时，电功率越大。
图1 图2 图33.总功率P ，R 1的功率P 1，R 2的功率P 2随电流I 的变化情况：P =IU （U 为电源电压，恒定，所以图像为正比例函数）；P 1=I 2R 1（图像为过原点的二次函数，且开口向上）； P 2=U 2I =（U －U 1）I =UI －I 2R 1=－R 1221124U U I R R ⎛⎫-+ ⎪⎝⎭（图像为二次函数，开口向下，且有最大值2max 14U P R =）。
三者随电流 I 变化的图像如图3所示，其中甲为P -I 图，乙为P 1-I 图，丙为P 2-I 图。
二、典例引领例1.实验小组的同学设计了如图a 所示的电路，已知电源电压不变，滑动变阻器R 为“20Ω 2A ”，闭合开关S ，调节滑动变阻器滑片P 的位置，根据电路中电压表和电流表的数据描绘了如图b 所示的两条U -I 图线。
其中利用电压表V 1和电流表A 的数据描绘出甲图线，利用电压表V 2和电流表A 的数据描绘出乙图线。
求：（1）定值电阻R 2的阻值；（2）电源电压的大小及定值电阻R 1的阻值；（3）R 消耗的最大功率。
解析：（1）图乙是R 2的伏安特性曲线，则：222 1.0V 20.5A U R I ===Ω （2）图甲是V 1，即U 2+U p=U －IR 1，斜率是111 1.3V 1.0V 10.5A 0.2A U R I -===Ω- 与U 轴的交点为电源电压，即U =1.5 V（3）当R =R 1+R 2时，滑动变阻器上的电功率最大：22max 1.5V 30.1875W 123p P I R ⎛⎫==⨯Ω= ⎪Ω+Ω+Ω⎝⎭ 例2.（多选）某同学将一 直流电源的总功率 P E 、输出功率P R 和电源内部的发热功率P r ，随电流I 变化的图线画在同一坐标系内，如右图所示，根据图线可知（ ）A.反映P r 变化的图线是cB.电源电动势为8 VC.电源内阻为2ΩD.当电流为0.5 A 时，外电路的电阻为6 Ω解析：P r =I 2r 为二次函数图像即图线c ，故A 正确，代入图线上的点可以求得r =2Ω，故C 正确；P E =UI ，电源电压不变为正比例函数图像即图线a ，代入图线上的点可以求得U =4V ，故B 错；4V =260.5AU R R r r I -=-=-Ω=Ω外，故D 正确；选ACD 。
专题：串联电路中滑动变阻器功率的最值问题
专题：串联电路中滑动变阻器功率的最值问题张老师整理例：在如图所示的电路中，电源电压为U=6V 且恒定，定值电阻R 1=10Ω与最大值为R 2的变阻器串联，求S 闭合后，当R 2为多大时，滑动变阻器消耗的功率最大？这个最大值是多少？略解：根据221222221222222)(1)(R R R U R R R U R I I U P +=⋅+=⋅=⋅= =)0(4)(12122122≠+-R R R R R U20．（2015重庆A 卷，第20题）如图17所示，是小勇设计的某电器设备的部分电路。
电源电压9V 保持不变，灯泡L 标有“8V 4W ”字样，电流表的量程为0～3A ，电压表的量程为0～15V ，滑动变阻器R 2的最大阻值为20Ω。
闭合开关S 和S 1时，电路消耗的功率为4.05W 。
（不计灯丝电阻随温度的变化）求： （1）小灯泡L 的电阻；（2）开关S 、S 1、S 2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S 2时滑动变阻器R 2的电功率变化范围。
R 1R 220.（2015重庆B卷，第20题）如图18所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。
求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。
从上面的“R2=R1时，P2最大”这一结论中：1、题的解法很特别：除了运用必须的关于电功率的计算公式外，它还必须借助于巧妙的数学技巧，将本不能一目了然的函数表达式变换成关系清楚的表现形式。
串联电路中滑动变阻器最大电功率问题
从题中的“ F 2=R 时，P 2最大”这一结论中，有一些值得我们思考的问题：①本题的解法很特别：除了 运用必须的关于电功率的计算公式外，它还必须借助于巧妙的数学技巧，将本不能一目了然的函数表达式 变换成关系清楚的表现形式。
这是值得我们在解题过程中加以学习和借鉴的。
②P 2的值在R z =R 时最大，但如果实际上R>的最大值小于 R , P 2还存在最大值吗？③在R 2 >R i 的情况下，移动滑片使R 2的值由0增大 到R 1后继续增大时，P 2怎样减小呢？④P 2这个关于R 2的函数的图像是什么形状的呢？为了解决上面的问题，先用列表法分析P 2随R 2的变化趋向，以下是一组数据（以U 电源=6V,R 1=1R 2( 0) 0 1 2 3 4 5 6 7 8 9 10 Pa ( W 0 0.297 0.5 0.6 0.734 0.8 0.843 0.877 0.880.8970.9 R 2( 0)121416 18 20 222426 2850P a ( W0.892 0.8750.8520.8270.80.773 0. 747 0. 7220. 6980.5从上表中的数据不难发现 Pa 具有如下的变化趋势：①当Ra<R 时，Ra 取它允许的最大值时，P 2为实际的最大值，但不能达到理论上的最大值（即 R>=R= 1 01'1时，P 2=0.9W) ② Ra=R 这一点是P 2变化的分水岭（函数图象的最大值点，即函数图象的拐点）③在R 2=R 这一分水岭两侧，P 2值的变化是不对称的，当 并达到最大值；F 2连入的值达到R 1后继续增大，P 2则缓慢减小。
（用 赋值法易求Pa 从0.9W 减小到0.5W 时，Ra 的值必须达到50门）。
以下是用描点法描绘的 P 2随R a 变化的图像：串联电路中滑动变阻器最大功率问题典例分析：在如图所示的电路中，电源电压为 U=6V 且恒定，定值电阻 R=1O0与最大值为F 2的变阻器串联，求S 闭合后，当F 2为多大时，滑动变阻器消耗的功率最大？这个最大值是多少? 略解: 22 U 2 U 2根据 p 2 =u 2 i 2 =丨2 R 2 =( )2R 2 : R 1 R 2 吕(R 1 R 2)2 R 2 u 2 丄（R -R 2）2 (R 2 = 0) 4R 可见，当R a =R = 1O 0时，Pa 最大，且最大值为 P 2」24R ,= 0.9WR 2由0增大到R 时，P 2逐渐增大（增大较快），巩固训练 1在如图所示的电路中，电源电压为 6V 且保持不变，电阻 R i = 10门,R 2为“1A, 20门”的滑动变阻器。
串联电路中电功率的计算
P1
又因为在串联电路中I1=I2 所以P1：P2=R1：R2=3：2
P2
= R1 R2
P1 = U1 = R1
P2
U2
R2
二、串联电路中电功率的计算：
练习:额定电压为220伏的电炉在正常工
作时的电阻为100欧，如串联一只10欧的电
阻后接在220伏的电路中，电炉和电阻的
功率各是多少？电路消耗的总功率又是多
它们之间有什么关系？
I U R
P UI I 2R U 2 R
要想求功率P，至少要知道这四 个量中的几个量？如果求R呢？
小结：
在计算电功率时，对某一个用 电器来说，在一定的电压（U1）下， 都有对应的I1、R1、P1，在这四个量 中，已知其中的任何二个都可以计 算出另外二个。
推导出： P UI U 2 I 2R
P2
R1
P1 = I1 = R2
P2
I2
R1
例4：标有“220V 3A(6A)”字样的电能表所 在的电路中最多可接“220V 25W”的电灯几 盏分？析：220V指什么？
3A指什么？
方法一：Pm=UI=1320W
n Pm 52.8 P0
方法二：也可计算电流的倍数.
例5：电路中的千瓦时计标有3000R/kwh的 字样，
1)如果将它们串联在电路中，使其安全工作， 则加在串联电路两端的电压最大是________?
2)如果将它们并联在电路中，使其安全工作， 则加在并联电路两端的电压最大是________?
19、两根阻值分别为R1=60Ω和R2=90Ω 的电热丝，将它们串联后接在家庭电路
上，经过25min产生热量Q。如果将这两
甲
U
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联电路中滑动变阻器最大功率问题
典例分析：在如图所示的电路中，电源电压为U=6V 且恒定，定值电阻R 1=10Ω与最大值为R 2的变阻器串联，求S 闭合后，当R 2为多大时，滑动变阻器消耗的功率最大这个最大值是多少
略解：根据2212
222
2
1222
222)(1)(R R R U R R R U R I I U P +=
⋅+=⋅=⋅= =
)0(4)(1
212212
2
≠+-R R R R R U
可见，当R 2=R 1=10Ω时，P 2最大，且最大值为W R U P 9.041
2
2==
从题中的“R 2=R 1时，P 2最大”这一结论中，有一些值得我们思考的问题：①本题的解法很特别：除了运用必须的关于电功率的计算公式外，它还必须借助于巧妙的数学技巧，将本不能一目了然的函数表达式变换成关系清楚的表现形式。
这是值得我们在解题过程中加以学习和借鉴的。
②P 2的值在R 2=R 1时最大，但如果实际上R 2的最大值小于R 1，P 2还存在最大值吗③在Ｒ２>Ｒ１的情况下，移动滑片使Ｒ２的值由０增大到Ｒ１后继续增大时，Ｐ２怎样减小呢④Ｐ２这个关于Ｒ２的函数的图像是什么形状的呢
为了解决上面的问题，先用列表法分析Ｐ２随Ｒ２的变化趋向，以下是一组数据（以Ｕ电源＝６Ｖ，Ｒ１＝１０Ω为例） Ｒ2（Ω） 0 1 2 3 4 5 6 7 8 9 10 P 2（W ） 0 Ｒ2（Ω） 12 14 16 18 20 22 24
26
28
…… 50 P 2（W ）
0．747 0．722 0．698
……
从上表中的数据不难发现P 2具有如下的变化趋势：
①当R 2<R 1时，R 2取它允许的最大值时，P 2为实际的最大值，但不能达到理论上的最大值（即R 2=R 1=10Ω时，P 2=）
②R 2=R 1这一点是P 2变化的分水岭（函数图象的最大值点，即函数图象的拐点）
③在R 2=R 1这一分水岭两侧，P 2值的变化是不对称的，当R 2由0增大到R 1时，P 2逐渐增大（增大较快），并达到最大值；R 2连入的值达到R 1后继续增大，P 2则缓慢减小。
（用赋值法易求P 2从减小到时，R 2的值必须达到50Ω）。
以下是用描点法描绘的P 2随R 2变化的图像：
R 1 R 2
巩固训练1、在如图所示的电路中，电源电压为6V 且保持不变，电阻R 1= 10Ω，R 2为“1A ，20Ω”的滑动变阻器。
求当变阻器R 耗的功率最大时，R 1功率是多大
巩固训练2、如图甲所示电路中,?
为定值电阻,?
为滑动变阻器,图乙是该滑动变阻器消耗的电
功率与电流关系的图象.则以下说法正确的是(????)?
A.滑动变阻器的最大阻值为10Ω
B.电源电压为
C.电阻
的阻值为20Ω
D.在此串联电路中,滑动变阻器的电阻越大,功率越大 解:?
由电路图可以知道,
与
串联,电压表测
两端的电压,电流表测电路中的电流.?
(1)当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,? 由图象可以知道,电路中的最小电流时,
的电功率
,?
由
可得,滑动变阻器的最大阻值:
Ω,故A 错误;?
(2)由图象可以知道,当电路中的电流I′时,
的电功率′
,?
此时
接入电路的电
阻
:?
Ω
′,?
串联电路中总电阻等于各分电阻之和,?由 可得,电源的电压:?
R 1 R 2
′′)Ω),?
当电路中的电流时,电源的电压:?
Ω),?
因电源的电压不变,?所以,Ω)Ω),?计算得出:Ω,故C错误;?
则电源的电压:?ΩΩ),所以B选项是正确的;?
(3)由图象乙,电路的电流增大,滑动变阻器连入阻值变小,滑动变阻器的功率先变大后变小.由此知,随滑动变阻器的电阻增大,其功率先变大后变小.故D错误.?
所以B选项是正确的.
解析
由电路图可以知道,与串联,电压表测两端的电压,电流表测电路中的电流.?
(1)当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,根据图象读出滑动变阻器消耗的电功率,利用求出滑动变阻器的最大阻值;?
(2)由图象读出电路中的电流为时的电功率,根据求出接入电路的电阻,根据电阻的串联和欧姆定律表示出电源的电压,利用电源的电压不变得出等式求出的阻值,进一步根据电阻的串联和欧姆定律求出电源的电压;?
(3)由图象知,电路中电流变大时,变阻器功率先变大后变小,由此分析.
巩固训练3.如图甲所示,为定值电阻,为滑动变阻器.图乙是该滑动变阻器消耗的电功率与电流关系的图象.则下列说法正确的是(????)
A.?滑动变阻器消耗的最大电功率为
B.?定值电阻的阻值为
C.?电源电压是
D.?该滑动变阻器的最大阻值是
解:
由电路图可以知道,与串联,电压表测两端的电压,电流表测电路中的电流.
(1)由图象可以知道,电路中的最小电流时,的电功率,
由可得,的最大电阻:
;故D错误;
(2)由图象可以知道,当电路中的电流时,的电功率,
此时接入电路的电阻:
;
(3)当电路中的最小电流时,
根据串联电路中总电阻等于各分电阻之和可以知道:,由可得,电源的电压:
当电路中的电流时,与串联,根据串联电路中总电阻等于各分电阻之和可以知道:
,由可得,电源的电压:
由(1)(2)计算得出:,故B错误;
电源的电压,故C错误;
(4)滑动变阻器消耗消耗的功率:;
所以,当时,消耗功率最
大,
最大功率为,所以A选项是正确的.
所以A选项是正确的.
解析:
由电路图可以知道,与串联,电压表测两端的电压,电流表测电路中的电流.
(1)由图象读出电路中的最小电流为时的电功率,根据求出接入电路的最大电阻;
(2)由图象可以知道,电路中的电流是时的电功率,根据求出接入电路的电阻;
(3)根据电阻的串联和欧姆定律表示出电源的电压,利用电源的电压不变得出等式求出的阻值,进一步求出电源的电压.
(4)然后应用电功率公式分析答题.。
