全自动洗衣机控制系统设计
全自动洗衣机PLC控制系统设计

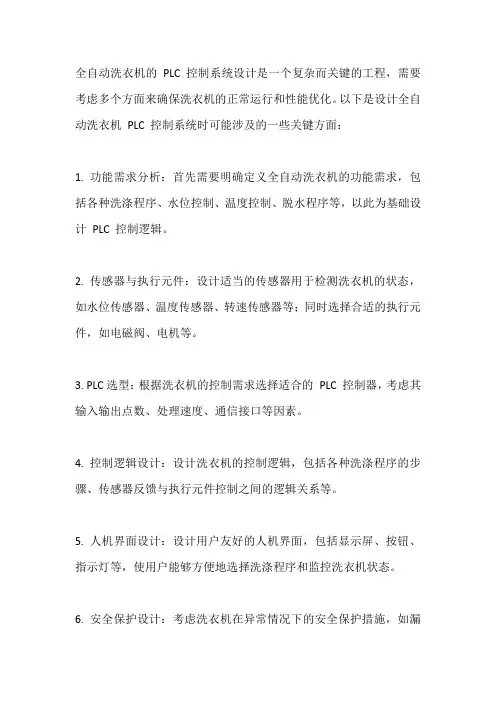

全自动洗衣机的PLC 控制系统设计是一个复杂而关键的工程，需要考虑多个方面来确保洗衣机的正常运行和性能优化。
以下是设计全自动洗衣机PLC 控制系统时可能涉及的一些关键方面：
1. 功能需求分析：首先需要明确定义全自动洗衣机的功能需求，包括各种洗涤程序、水位控制、温度控制、脱水程序等，以此为基础设计PLC 控制逻辑。
2. 传感器与执行元件：设计适当的传感器用于检测洗衣机的状态，如水位传感器、温度传感器、转速传感器等；同时选择合适的执行元件，如电磁阀、电机等。
3. PLC选型：根据洗衣机的控制需求选择适合的PLC 控制器，考虑其输入输出点数、处理速度、通信接口等因素。
4. 控制逻辑设计：设计洗衣机的控制逻辑，包括各种洗涤程序的步骤、传感器反馈与执行元件控制之间的逻辑关系等。
5. 人机界面设计：设计用户友好的人机界面，包括显示屏、按钮、指示灯等，使用户能够方便地选择洗涤程序和监控洗衣机状态。
6. 安全保护设计：考虑洗衣机在异常情况下的安全保护措施，如漏
水保护、过载保护、电气安全等，确保用户和设备的安全。
7. 系统调试与测试：在完成设计后进行系统调试与测试，验证控制系统的可靠性和稳定性，确保洗衣机能够按照设计要求正常运行。
通过综合考虑以上方面，设计出合理有效的全自动洗衣机PLC 控制系统，可以实现洗衣机的自动化控制，提升洗衣机的性能和用户体验。
同时，也需要不断改进和优化控制系统，以适应市场需求和技术发展的变化。
全自动洗衣机控制系统方案
05
系统测试与验证
测试环境搭建和测试方法选择
测试环境搭建
模拟真实洗衣环境，包括水源、电源 、排水等设施，确保测试条件与实际 使用情况相符。
测试方法选择
根据洗衣机控制系统的特点，采用黑 盒测试、白盒测试、灰盒测试等多种 方法，确保测试全面、准确。
关键技术与难点
传感技术
需要选择高精度、高稳定性的传感器，确保采集到的数据准确可靠。
控制算法
需要设计合理的控制算法，实现洗涤程序、水位水温等的精准控制。
故障诊断与处理
需要建立完善的故障诊断与处理机制，确保洗衣机在出现故障时能够 及时报警并处理。
系统稳定性与可靠性
需要确保系统在高湿、高温、高振动等恶劣环境下能够稳定运行，并 具有较高的可靠性。
模块化设计
将系统划分为多个功能模块，便于开 发和维护，同时提高系统的可扩展性 和可重用性。
安全性与可靠性
在系统设计中充分考虑安全性和可靠 性要求，采取多种措施保障系统和用 户的安全。
开放性与兼容性
遵循开放性和兼容性原则，确保系统 可以与不同品牌和型号的洗衣机进行 对接和整合。
02
系统总体设计
系统功能概述
ABCD
对于部分特殊材质的衣物 ，洗涤效果仍有待提升， 建议进一步研究并优化洗 涤算法。
针对智能化算法在实际应 用中的局限性，建议持续 收集用户使用数据，不断 完善算法模型。
未来发展趋势预测
随着物联网技术的发展，全自动 洗衣机将实现与智能家居系统的 无缝对接，为用户提供更加智能 化的家居体验。
全自动洗衣机的设计将更加注重 人性化，例如针对不同人群的特 殊需求设计专属洗涤程序。
PLC课程设计-全自动洗衣机控制系统设计全文
可编辑修改精选全文完整版PLC课程设计-全自动洗衣机控制系统设计LT1 系统描述即设计要求1.1 自动洗衣机的介绍随着科学技术不断进步和社会飞速发展，洗衣机成为人民日常生活息息相关的家用电器产品。
洗衣机的全自动化、多功能化、智能化是其发展方向。
基于全自动洗衣机的应用日益广泛，本次设计利用三菱公司生产的PLC控制全自动洗衣机，与传统的继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提高。
PLC控制不需要大量的活动部件和电子元器件，它的接线也大大减少，与此同时系统维修简单、维修时间缩短。
全自动洗衣机采用PLC控制系统将大大提高工作效率，和适应工作环境的能力。
在全自动洗衣机中，洗衣机洗涤、脱水程序是由单片机为中心控制系统工作的。
首先由于单片机的指令系统相对复杂，编写洗涤、脱水程序相对复杂；其次，在设计控制系统硬件时．要有多种电路保护装置，如电流保护、电压保护、过载保护、过热保护及欠压保护等等这样增加了硬件的复杂性，隐含较高的故障率无形地增加了维修成本费用，在各种控制系统中广泛运用的PLC能克服单片机的缺点。
它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能。
因此在运用中，硬件也相对简单，提高控制系统的可靠性。
另外它的编程语言也相对简单。
1.2自动洗衣机的设计要求通过PLC实现的设计要求为：（1）按下启动按钮及水位选择开关，注水直到高（中、低）水位，关水；（2）2s后开始洗涤；（3）洗涤时，正转30s，停2s，然后反转30s，停2s；（4）如此循环5次，总共320s后开始排水，排空后脱水30s；（5）开始清洗，重复（2）～（5），清洗两遍；（6）清洗完成，报警3s并自动停机；（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）；若要求启动开关分为标准洗和轻柔洗，试改变有关输入点，并在程序中加入轻柔洗功能2 方案论证2.1 采用PLC系统：1）可靠性高，PLC作为一种通用的工业控制器，它必须能够在各种不同的工作环境中正常工作。
全自动洗衣机控制系统研究设计

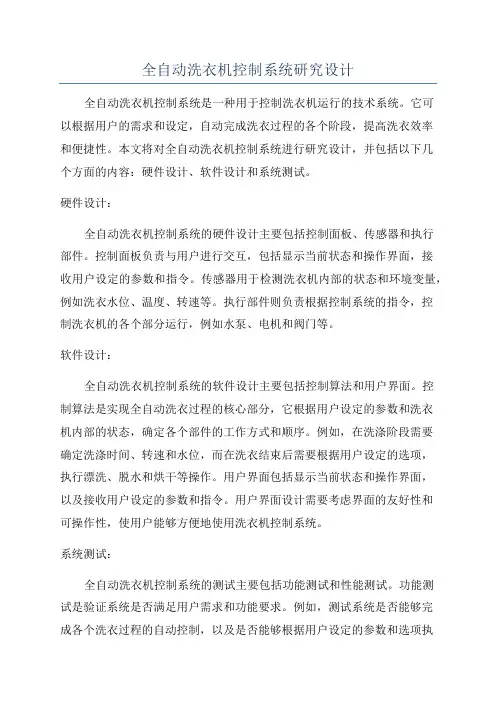

全自动洗衣机控制系统研究设计全自动洗衣机控制系统是一种用于控制洗衣机运行的技术系统。
它可以根据用户的需求和设定，自动完成洗衣过程的各个阶段，提高洗衣效率和便捷性。
本文将对全自动洗衣机控制系统进行研究设计，并包括以下几个方面的内容：硬件设计、软件设计和系统测试。
硬件设计：全自动洗衣机控制系统的硬件设计主要包括控制面板、传感器和执行部件。
控制面板负责与用户进行交互，包括显示当前状态和操作界面，接收用户设定的参数和指令。
传感器用于检测洗衣机内部的状态和环境变量，例如洗衣水位、温度、转速等。
执行部件则负责根据控制系统的指令，控制洗衣机的各个部分运行，例如水泵、电机和阀门等。
软件设计：全自动洗衣机控制系统的软件设计主要包括控制算法和用户界面。
控制算法是实现全自动洗衣过程的核心部分，它根据用户设定的参数和洗衣机内部的状态，确定各个部件的工作方式和顺序。
例如，在洗涤阶段需要确定洗涤时间、转速和水位，而在洗衣结束后需要根据用户设定的选项，执行漂洗、脱水和烘干等操作。
用户界面包括显示当前状态和操作界面，以及接收用户设定的参数和指令。
用户界面设计需要考虑界面的友好性和可操作性，使用户能够方便地使用洗衣机控制系统。
系统测试：全自动洗衣机控制系统的测试主要包括功能测试和性能测试。
功能测试是验证系统是否满足用户需求和功能要求。
例如，测试系统是否能够完成各个洗衣过程的自动控制，以及是否能够根据用户设定的参数和选项执行相应的操作。
性能测试是验证系统在各种工作条件下的性能指标，例如洗涤、漂洗、脱水和烘干效果，以及洗涤效率和能效等方面的指标。
在研究设计全自动洗衣机控制系统时，需要考虑以下几个方面的问题：1.确定用户需求和功能要求：了解用户对洗衣机的需求和期望，确定控制系统的功能和性能要求。
2.选择合适的传感器和执行部件：根据洗衣机的特点和工作要求，选择合适的传感器和执行部件，以实现洗衣过程的自动控制。
3.设计合理的控制算法：根据用户需求和洗衣机的工作原理，设计合理的控制算法，以实现洗衣过程的自动控制。
全自动洗衣机控制系统毕业设计

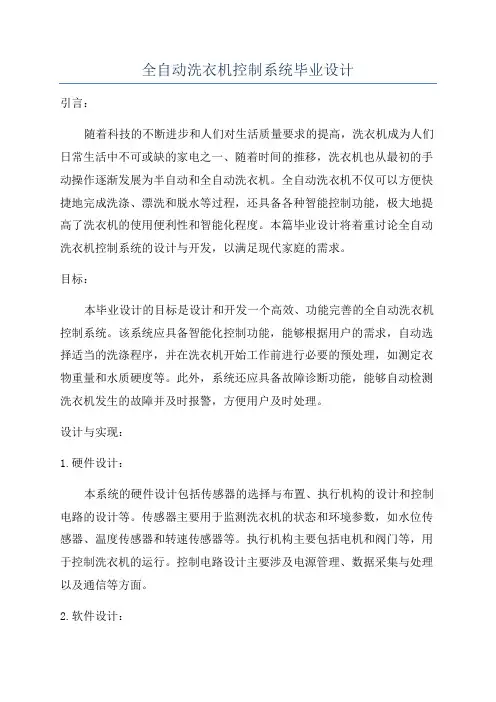

全自动洗衣机控制系统毕业设计引言：随着科技的不断进步和人们对生活质量要求的提高，洗衣机成为人们日常生活中不可或缺的家电之一、随着时间的推移，洗衣机也从最初的手动操作逐渐发展为半自动和全自动洗衣机。
全自动洗衣机不仅可以方便快捷地完成洗涤、漂洗和脱水等过程，还具备各种智能控制功能，极大地提高了洗衣机的使用便利性和智能化程度。
本篇毕业设计将着重讨论全自动洗衣机控制系统的设计与开发，以满足现代家庭的需求。
目标：本毕业设计的目标是设计和开发一个高效、功能完善的全自动洗衣机控制系统。
该系统应具备智能化控制功能，能够根据用户的需求，自动选择适当的洗涤程序，并在洗衣机开始工作前进行必要的预处理，如测定衣物重量和水质硬度等。
此外，系统还应具备故障诊断功能，能够自动检测洗衣机发生的故障并及时报警，方便用户及时处理。
设计与实现：1.硬件设计：本系统的硬件设计包括传感器的选择与布置、执行机构的设计和控制电路的设计等。
传感器主要用于监测洗衣机的状态和环境参数，如水位传感器、温度传感器和转速传感器等。
执行机构主要包括电机和阀门等，用于控制洗衣机的运行。
控制电路设计主要涉及电源管理、数据采集与处理以及通信等方面。
2.软件设计：软件设计是全自动洗衣机控制系统设计中的关键环节。
该系统的软件应具备以下功能：-用户界面设计：设计一个直观友好的用户界面，使用户能够方便地选择洗涤程序、调整参数等。
-洗涤程序选择：根据用户选择的洗涤程序，自动调整洗衣机的运行参数，并显示当前运行状态。
-智能预处理：根据衣物重量和水质硬度等参数，自动调整洗涤剂的用量和洗涤时间。
-故障诊断：通过监测和分析来自传感器的数据，判断洗衣机是否发生故障，并及时报警。
3.性能测试与优化：完成洗衣机控制系统的设计与开发后，需进行性能测试与优化，以确保系统的稳定可靠性。
性能测试可以包括对系统各功能的单独测试和整体测试，确保系统在各种工作状态下都能正常运行。
优化则需要根据测试结果对系统的硬件和软件进行适当的调整和改进，以提高系统的性能和可靠性。
全自动洗衣机控制系统的PLC设计
全自动洗衣机控制系统的PLC设计一、引言洗衣机是现代家庭必备的电器之一，随着科技进步和人们生活水平的提高，洗衣机也经历了从手动到自动、从半自动到全自动的演进过程。
全自动洗衣机以其高效、便利的特点，成为现代家庭中不行或缺的家电产品。
而全自动洗衣机的控制系统则是实现其智能化运行的重要部分之一。
本文将介绍。
二、PLC的基本原理PLC，即可编程逻辑控制器，是一种现代化控制设备，运用于工业自动化过程中。
PLC的基本原理是通过程序来控制输入和输出设备，实现对各种工业生产过程的控制。
常见的PLC由CPU、输入输出接口、电源和通信模块等组成。
三、全自动洗衣机的工作原理全自动洗衣机的工作原理包括洗涤过程、漂洗过程、脱水过程和烘干过程。
在洗涤过程中，洗衣机需依据用户设置的程序控制水的注入、洗涤剂的加入、搅拌和清洗等操作；漂洗过程中，洗衣机需要控制水的排放和注入，以及重复清洗的操作；脱水过程中，洗衣机需通过高速旋转去除衣物中多余的水分；在烘干过程中，洗衣机需通过烘干机的加热控制将洗净的衣物烘干。
四、全自动洗衣机控制系统的设计全自动洗衣机控制系统的设计需要思量到洗衣机的各个工作过程，并制定相应的控制程序。
以下是一个基于PLC的全自动洗衣机控制系统设计的基本步骤：1. 系统需求分析：依据洗衣机的工作原理，分析系统中需要实现的功能和相应的输入输出要求。
2. PLC选型：依据系统的需求，在市场上选择合适的PLC 设备，并采购相应的CPU、输入输出模块等配件。
3. 硬件毗连：将PLC的各个部件按照电路图进行正确毗连。
4. 编写控制程序：依据系统需求，使用PLC编程软件编写相应的控制程序，包括各个工作过程的流程控制、输入输出设备的控制以及报警机制等。
5. 仿真测试：将编写好的程序下载到PLC中进行仿真测试，以确保程序的准确性和稳定性。
6. 确定控制参数：依据实际状况，调整控制参数，使系统的工作更加稳定和高效。
7. 系统集成：将编写好的控制程序与洗衣机的硬件部分进行集成，进行整机测试和调试。
基于PLC的全自动洗衣机控制系统设计
基于PLC的全自动洗衣机控制系统设计全自动洗衣机是一种应用广泛的家电产品，它能够在人们日常生活中带来便利和舒适。
PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备，其强大的功能和稳定性使其成为设计和实现全自动洗衣机控制系统的理想选择。
全自动洗衣机控制系统设计的目标是实现洗衣机的自动化控制、运行和监控。
下面将详细介绍基于PLC的全自动洗衣机控制系统的设计。
首先，全自动洗衣机的控制系统需要包括几个关键组件，如传感器、执行元件和PLC。
传感器常用的有温度传感器、水位传感器等，用于感知洗衣机内部的状态。
执行元件包括电机、水泵等，用于实现相应的操作。
PLC则负责对传感器的读取和执行元件的控制进行逻辑处理，将其进行组合，实现自动化的洗衣过程。
其次，洗衣机的控制系统需要实现几个基本功能，如水位控制、温度控制、转速控制等。
水位控制是通过水位传感器来实现的，当水位低于设定值时，PLC会控制水泵进行注水，当水位高于设定值时，PLC则会控制水泵排水。
温度控制是通过温度传感器来实现的，PLC会根据设定的温度来控制加热元件的加热与否，以达到设定的洗衣水温。
转速控制是通过电机的转速控制来实现的，PLC会根据不同的洗涤阶段和程序要求，控制电机的转速或停止。
此外，全自动洗衣机的控制系统还需要实现一些附加功能，如故障检测和报警、定时启动等。
PLC可以监测洗衣机各个部件的工作状态，一旦发生故障，PLC会触发相应的报警装置，提醒用户进行维修。
定时启动功能可以通过设置启动时间来实现，PLC会在指定的时间自动启动洗衣机，方便用户的使用。
最后，全自动洗衣机的控制系统还要考虑安全性和可靠性。
在设计过程中需考虑到异常情况的处理，如断电、水泵故障等，保证洗衣机能够安全停止运行。
此外，还需要设计合理的电路和电路布置，以确保PLC的稳定运行。
综上所述，基于PLC的全自动洗衣机控制系统设计需要考虑传感器、执行元件和PLC的选择，实现水位控制、温度控制、转速控制等基本功能，同时还要实现故障检测、报警和定时启动等附加功能，保证系统的安全性和可靠性。
全自动洗衣机自动控制系统的设计
全自动洗衣机自动控制系统的设计首先，全自动洗衣机的自动控制系统主要包括用户界面、传感器、电机控制系统以及程序控制系统。
用户界面是用户与洗衣机进行交互的界面，一般包括显示屏、按键等。
通过用户界面，用户可以选择不同的洗涤程序、设置洗涤时间、温度等参数。
在设计用户界面时，需要考虑简洁明了的界面布局、易于操作的按键设计以及直观的显示界面。
同时，为了增加用户体验，可以增加一些智能功能，如智能识别衣物材质并自动选择相应的洗涤程序等。
传感器在全自动洗衣机中起到了关键的作用，主要用于检测洗衣机内部的各种状态，以便进行相应的控制。
常见的传感器包括水位传感器、电流传感器、温度传感器等。
水位传感器可以检测洗衣机内的水位，根据水位的高低来确定洗涤、漂洗、脱水等不同环节的控制。
电流传感器可以检测洗衣机的电流消耗，当电流达到设定值时，自动停止洗涤程序。
温度传感器可以检测洗衣机内的温度，根据用户设定的洗涤温度进行相应的控制。
电机控制系统负责控制洗衣机内的电机运转，包括驱动洗涤桶、漂洗桶和脱水桶的电机。
电机控制系统需要根据用户选择的洗涤程序来控制电机的启停、正转和反转，以实现相应的洗衣操作。
此外，电机控制系统还需要考虑安全因素，如电机过热保护、电机故障保护等，以保障洗衣机的正常运行和用户的安全。
程序控制系统是全自动洗衣机中的核心部分，通过设定不同的程序控制，实现洗涤、漂洗和脱水等功能。
在程序控制系统的设计中，需要考虑不同类型衣物的适宜洗涤程序、适宜的洗涤时间和温度等。
同时，为了提高洗涤效果和洗涤质量，可以加入一些高级功能，如自动投放洗衣液、自动调整洗涤时间和温度等。
综上所述，全自动洗衣机自动控制系统设计涉及用户界面、传感器、电机控制系统和程序控制系统等多个方面。
在设计过程中需要充分考虑用户需求、洗衣效果和安全性，并通过合理的布局和科学的算法，实现洗衣机的高效运行和用户的良好体验。
同时，随着科技的不断进步和用户需求的不断变化，自动控制系统的设计也需要不断更新和升级，以适应新的洗衣机技术和用户需求的发展。
