变频器检修及维修工作指导书
检修高压变频器手指口述
检修高压变频器手指口述
1、工作前
1.l必须劳保齐全、穿绝缘靴、带绝缘手套、戴安全帽。
（手指自己）
1.2对检修使用的工具认真检查，绝缘棒等用具必须在有效期内，禁止使用不合格的工具。
（手指工具）
1.3检修前，必须先停电、验电、挂接地线、悬挂标志牌、装设遮拦。
（手指接地线、标志牌、遮拦）
1.44检修前应设专人监护。
（手指监护人）
1.5高压变频器放电30分钟方可开始工作
2.6设备未停运前不得打开柜门
2、检修中
2.1注意与邻近带电设备的安全距离。
（手指邻近带电设备）
2.2按图施工，不得随意更改图纸。
（手指图纸）
3.3禁止带变频器摇绝缘
3、检修后
3.1认真核对图纸，确认接线正确。
（手指图纸）
3.2认真检查所修机构，确认机构符合检修要求。
（手指所修机构）
3.3认真检查各电气联接点是否紧固。
（手指电气联接点）
3.4清理现场，清点工具，不得在检修现场遗留任何工具。
（手指工具）
4.5拆除接地线、标示牌、遮拦。
（手指接地线、标示牌）。
汇川变频器常见问题应用指导书
汇川变频器常见问题应用指导书深圳市汇川技术有限公司目录1、前言2、变频器维修及应用注意事项3、第一章：汇川变频器种类4、第二章：汇川变频器常见故障及应对策略5、第三章：汇川变频器应用常见案例详解。
6、第四章：行业常见问题及处理办法前言汇川变频器近几年以其稳定的品质、精良的性能、行业量身定做的功能及全国完善的售后服务体系，被客户在许多行业广泛使用，成为电梯、线缆、印刷包装及机床等行业的主力品牌之一。
汇川变频器已经在越来越多的客户端服务，也必将更加广泛地用于新的行业及领域。
为了便于汇川变频器的用户及本公司维修人员在现场快速、准确定位产品故障，指导客户快速解决使用中存在的问题，我们根据近几年现场的经验，特编制此汇川MD系列变频器常见问题应用指导书，将汇川变频器在现场经常遇到的一些问题整理汇编，将一些应用经验整理成册，以方便指导客户尽快解决现场问题。
此指导书汇集了我们使用汇川变频器的大部分现场经验，以及客户在使用过程常遇到的一些问题。
有一部分是因为客户使用不当造成的变频器工作不正常甚至损坏，并针对这些问题给出解决之策。
希望用户在现场遇到问题时，查阅本手册上相关的指导意见。
另外需要说明，本书侧重于现场变频器的应用时遇到问题的指导，对于变频器本身维修的指导，另见《变频器维修指导书》。
本书第一章系统介绍目前汇川变频器的种类及适用范围，让客户对产品有一个全面系统的了解；第二章讲述汇川变频器常见故障及应对策略；第三章编辑了一些常见应用案例；第四章收集了几个行业使用时常见问题的应用指导。
由于产品应用行业不断增加，新产品的种类也会越来越多，现场问题也是千奇百怪，本手册无法全面覆盖到所有应用情况。
不尽之处，请和汇川公司服务部门联系。
感谢您对汇川的支持。
变频器维修及应用的安全注意事项应用变频器之前，请仔细阅读安全注意事项，以免由于疏忽而造成人身伤害。
在本书中，安全注意事项分以下两类：危险! 由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况注意!由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况1、安全事项：一、 安装前：二、 安装时：三、 配线时：四、上电前：五、上电后：六、运行中：七、保养时：。
变频器维修手册
变频器维修手册第一章引言变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电动机转速和输出电压等参数的电子设备。
其广泛应用于工业生产中，用于节能、调速和控制工艺等方面。
本手册旨在提供变频器维修的全面指南，以帮助操作人员更好地进行维护和故障排除。
第二章变频器组成与工作原理2.1 变频器组成变频器主要由整流器、中间直流环节、逆变器和控制电路等组成。
整流器将供电网的交流电转换为直流电，中间直流环节对直流电进行滤波和稳压。
逆变器则将稳定的中间直流电转换为可调频率和可调电压的交流电，控制电路用于监测和调节变频器的工作状态。
2.2 变频器工作原理变频器通过调节输入电压的频率和幅值来控制输出电机的速度。
其工作原理是将输入的交流电通过整流后转换为直流电，再通过逆变器将直流电转换为可调频率和可调电压的交流电，最终将输出电流供给电机。
第三章变频器维修前的准备工作3.1 安全措施在进行变频器维修前，务必确保断开电源，并使用相关工具和设备遵循相关的工作安全规范。
在处理高压部件时，应佩戴绝缘手套和绝缘靴以确保自身安全。
3.2 维修工具和备件准备进行变频器维修时，需要准备一些常用的工具，如螺丝刀、扳手、万用表等，并根据维修手册的要求准备相关备件以备更换。
第四章变频器维修常见故障排除4.1 变频器无法启动当变频器无法启动时，可以首先检查输入电源是否正常，并检查变频器的连接是否松动。
同时，还需检查控制电路是否正确连接，以及是否存在过流或过压等故障。
4.2 变频器输出异常当变频器输出电机的速度或转矩异常时，需要检查变频器的参数设置是否正确。
同时，还应检查输出电机的连接和绝缘情况，以及变频器的过载保护功能是否正常。
...第五章维护与保养5.1 定期清洁为了保证变频器的散热性能和正常运行，应定期清洁变频器外壳和散热风扇等部件。
使用柔软的干净布进行清洁，并注意不要使用带有化学溶剂的清洁剂。
5.2 检查电气连接定期检查变频器的电气连接是否稳固可靠，包括输入电源和输出电机的连接。
变频器维修手册
变频器维修手册变频器维修手册第一章介绍1.1 变频器的定义及作用- 变频器是一种能够调节电机速度的设备，通常用于工业生产中控制电机的转速。
1.2 变频器的基本组成- 变频器由整流器、滤波器、逆变器、控制器等组成。
1.3 变频器常见故障类型- 过载故障- 短路故障- 过电压故障- 过热故障- 其他常见故障类型第二章变频器故障排除步骤2.1 故障现象的观察与记录- 观察变频器故障时的现象，包括异常声音、显示屏上的报错信息等，并记录下来以便排查故障。
2.2 初步排查- 检查电源是否正常- 检查信号线连接是否松动- 检查负载是否超过变频器的额定能力2.3 详细排查故障- 根据故障现象进行逐步排查，包括变频器内部电路、电源模块、控制器等。
2.4 故障检修与更换部件- 对故障部件进行检修或更换，确保变频器能够正常工作。
第三章变频器维护与保养3.1 定期检查- 检查变频器的外观、散热器、连接线路等是否正常，发现问题及时处理。
3.2 清洁与防尘- 定期清洁变频器，防止积尘影响散热效果。
3.3 润滑与绝缘- 对变频器内部的滑动部件进行润滑，经验良好。
3.4 保养记录- 记录变频器的保养情况，包括保养时间、保养内容等，便于及时跟踪维护。
第四章常见问题解决方法4.1 变频器不能启动- 检查电源是否正常- 检查控制信号线是否正确连接- 检查保护措施是否生效4.2 变频器工作不稳定- 检查反馈信号是否正常- 检查控制参数是否设置正确4.3 变频器报警- 根据报警代码进行故障排查- 检查对应故障代码的解决方法第五章附件本文档涉及的附件包括：- 变频器故障记录表- 变频器维护日志表第六章法律名词及注释- 根据变频器相关法律文件对以下名词及注释进行说明。
6.1 变频器：电气设备，用于调节电动机的转速、频率和电压的设备。
6.2 故障排除：对变频器发生的故障进行诊断和修复的一系列步骤。
6.3 维护保养：定期检查和保养变频器，以确保其正常运行的工作。
变频器维修手册

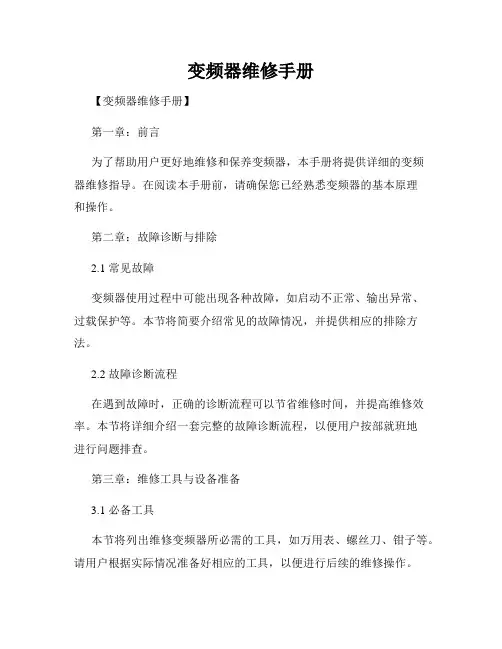

变频器维修手册【变频器维修手册】第一章：前言为了帮助用户更好地维修和保养变频器，本手册将提供详细的变频器维修指导。
在阅读本手册前，请确保您已经熟悉变频器的基本原理和操作。
第二章：故障诊断与排除2.1 常见故障变频器使用过程中可能出现各种故障，如启动不正常、输出异常、过载保护等。
本节将简要介绍常见的故障情况，并提供相应的排除方法。
2.2 故障诊断流程在遇到故障时，正确的诊断流程可以节省维修时间，并提高维修效率。
本节将详细介绍一套完整的故障诊断流程，以便用户按部就班地进行问题排查。
第三章：维修工具与设备准备3.1 必备工具本节将列出维修变频器所必需的工具，如万用表、螺丝刀、钳子等。
请用户根据实际情况准备好相应的工具，以便进行后续的维修操作。
3.2 仪器设备准备除了基本工具外，维修变频器还需要特定的仪器设备，如频率计、温度计等。
本节将详细介绍这些仪器设备的使用方法和注意事项。
第四章：常见故障排除4.1 启动异常变频器启动时，如果出现异常现象，可能是由于供电问题、电源线连接错误等原因引起的。
本节将针对不同的启动异常情况，提供相应的解决方案。
4.2 输出异常当变频器的输出频率或电压异常时，可能会导致输出设备工作不正常或无法正常工作。
本节将介绍可能的输出异常原因，并提供相应的解决方案。
4.3 过载保护过载保护是变频器的一项重要功能，它可以有效保护电机和变频器免受过载损坏。
然而，过载保护也可能误判导致误停等问题。
本节将详细介绍过载保护的原理和排查方法。
第五章：维护与保养5.1 维护周期保持变频器的正常运行，需要进行定期的维护和保养。
本节将介绍维护周期的选择原则，并提供相应的维护方案。
5.2 清洁与防尘在运行过程中，变频器的内部可能会积尘，导致散热不良等问题。
本节将介绍如何正确清洁变频器，并提供防尘建议，以延长变频器的使用寿命。
5.3 散热与防潮变频器的散热和防潮是其正常运行的关键。
本节将介绍散热方法和防潮措施，并提供相应的维护建议，以确保变频器的可靠运行。
【实用】变频器维修及其安全技术规程
适用设备型号
ACS550
生产厂家
ABB
故障现象
原因分析
判断方法及表现状况
故障排除方法
所需主要配件和材料
安全注意事项
变频器过温故障
由于散热器积尘，冷却效率会降低
散热器积尘，散热器应每年检查一次
使用清洁的压缩空气(干燥的)从下向上吹扫散热器，同时使用吸尘器在空气出口处吸收灰尘
冷却风机不转或转速慢
根据故障原润滑风机轴承；更换风机
变频器负荷过高
变频器电流偏大
减轻负荷
开关柜通风不畅
柜内温度过高
增加通风量
主电源保险丝的熔断或故障跳闸
变频器内部故障
厂家专业人员检测处理
变频器无法启动
无电源
指示灯不亮
送点
控制回路异常
查看图纸，查找原因
维修控制回路
变频器故障
查看变频器故障代码
变频器常见故障维修手册,变频器维护
变频器故障分析与处理一、变频器故障介绍轻故障分类与报警系统发生轻故障时，系统给出间歇光报警，轻故障包括变压器超温报警，单元柜超温报警，柜门连锁打开。
对于轻故障的发生，系统不作记忆处理，仅在故障指示中显示。
故障存在时报警，如果故障自行消失，则报警自动取消。
系统运行时如果发生这类故障，变频器并不立即停机。
在停机状态下，如果存在这类故障，用户也还能进行启动操作。
一、重故障分类与报警系统发生下列故障时,按照重故障处理：重故障包括：外部故障、变压器过热、电机过流、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯单元故障包括：熔断器故障、过热、驱动故障,过压、光纤故障。
上述任何一个故障发生时，系统给出连续的报警信号和故障指示，发出高压分断指令。
系统保持故障指示及高压分断指令。
以上重故障发生后，系统作记忆处理。
故障一旦发生，系统报警并自动跳闸停机，故障原因被记录。
如果故障自行消失，故障指示、高压分断等指令也都一直保持。
只有故障彻底排除，并且用人机界面上的系统复位按钮或者远程的外部复位按钮复位后才能使变频器恢复到系统待机状态，并允许重新开机。
重故障发生时，高压电源将自动分断。
如果因为其他原因没有分断，用户可以用柜门的高压分断按钮将高压电源强行手动分断。
二、常见故障与解决方法序号常见故障故障现象解决办法1 接口板不通讯监视器与I/O板未建立通讯。
I/O接口板将5秒钟尝试复位一次监视器，在210秒后仍未建立通讯，则输出重故障1:通讯线是否正常,检查接线端子是否正确有掉线,端子结错.滤波电容是否焊牢2:I/O板工作是否正常.尤其是工作电压.3:I/O主控板芯片是否插好.2 柜温过热单元柜温度大于60C°系统将柜温过热保护1:柜顶风机工作是否正常.2:过滤网是否堵塞,拿A4纸置于过滤网上是否吸附, 则需要清洁过滤网13; 是否长期工作于过载状态、环境温度是否过高。
环境温度应低于45℃，否则需要加强通风 4;变压器柜风机控制和保护电路是否正常3变压器过热当变压器温控仪测量温度大于其设置的跳闸温度（默认设置为130℃）时，温控仪跳闸触电闭合，系统将变压器过热保护。
变频器维护检修规程[维护内容、安全措施]
![变频器维护检修规程[维护内容、安全措施]](https://img.taocdn.com/s3/m/cc4534f0ad51f01dc281f148.png)
目录一、总则二、维护标准三、检修周期与内容四、检修与质量标准五、试验六、设备整体评估一、总则1.1 主题内容与适用范围1.1.1 主题内容本规程规定了高压变频器及低压变频装置的维护标准、检修周期、项目及质量标准、检修后试验、常见故障及处理方法等。
1.1.2 适用范围本规程适用于杭州晟途机电有限公司内的高压及低压变频器的检修及维护。
1.1.3 编写依据参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进行制定。
二、维护标准2.1 变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4所有开关应完好无损且动作灵活、可靠；2.5照明、冷却风扇等辅助系统应完好，运行正常；2.6保护回路中的元器件应无损伤，运行参数整定值准确；2.7整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。
2.9 IGBT模块静态测试应正常，标准值为0.35V；M；2.10主回路的绝缘电阻应大于52.11模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。
三、高压变频器检修周期与内容3.1高压变频器检修周期和项目：日检月检年检每天1次每3～6月1次每1～2年1次3.2检修项目：3.2.1基本维护a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；e.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；f.配线（有无因发热导致的变色、腐蚀）的确认；g.紧固部分（螺栓，螺帽，螺钉类的松动）的确认；h.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、打开变频器前面板，线路板用毛刷刷后再用风机除尘；通风道积尘和风机风叶积尘，可用木质器具刮磨、毛刷刷后再用风机吹。注意不能风压过大，以免造成小的控制线绝缘磨坏，除尘后见本色。
3、各接线螺丝紧固。
4、检查：主回路端子应接触良好，铜排连接处无过热痕迹，控制回路各插件不松动，连接可靠。
5、检查：电力电缆、控制电缆绝缘外护套无划伤痕迹或烧焦现象。
6、检查：变频器本体风扇无卡涩，运转正常。
7、检查：电容器无渗液，无鼓包。
8、检查：输入、输出及直流电抗器无异常。
检查：控制面板与主板连接排线无损伤，无断线，显示信息清晰、完整。
变频器故障检修及维护内容
1、非变频器故障判断：
根据变频器在运行中所报故障内容，分析故障原因，解决问题（参照说明书）。
2、变频器故障判断：
3、通用变频器运行温度超过60℃；隔膜泵变频器运行温度超过65℃；森兰变频器热状态超过45%；ATV61变频器热状态超过85%。
4、变频器有异音、异味或其它不正常情况。
完成项目
工作内容
责任人
工作前准备
1
工作前一天办理电气管理处第二种停电工作票。
2
工具准备：
①、常用电工工具一套；②、万用表一块；③、0—1000A钳形表一只；④、500V摇表一块；⑤、吹风机一套；⑥、套筒板手一套；⑦、有的还需米字工具或内六方一套；⑧、破布适量；⑨、移动电源一个；⑩、毛刷一个等。
变频器检修及维护工作指导书编号
配电室名称及设备双重名称
工作负责人
工作班成员：
工作开始时间：年月日时分
安全注意事项：
1、打开变频器检修或除尘前，必须确认抽屉柜电源空开已分闸，抽屉已拉出在实验位置，并且悬挂“禁止合闸，有人工作”指示牌。
2、打开变频器检修或除尘时，再次验明变频器输。
A、主回路元器件故障
1、整流部分故障判断：用万用表的欧姆档测，红表笔（—）接整流管正极（P端），黑表笔（十）分别接整流管负极（N端），阻值较小，一般在几十Ω，或正向管压降0.2—0.45V；反之阻值较大，一般在几百KΩ，或反向管压降∞，这个整流管或桥是好的，反之是坏的。若有一个或数个整流管或桥烧坏时，一般要同时更换同型号三相整流桥器件。
3、柜内各主回路和控制回路端子接触良好，无过热痕迹，接点螺丝紧固。
4、插件无发热现象。
5、除尘。
6、盘面指示灯及仪表完好。
7、操作机构灵活。
柜后各控制端子螺丝紧固。
3
将抽屉插入柜内，主回路动插件不能带电，并在操作手柄上挂“禁止合闸，有人工作”指示牌。
变频器检查及日常维护
内容
1断开变频器柜内电源空开，确保主回路和控制回路无电。
2
现场控制箱各接线端子螺丝紧固，盘面指示灯、按钮、仪表、转换开关、玻璃、把手或锁具完好。
维护或检修后空载试机
1
合变频器柜内主电源空开，关变频器柜门。
2
取下指示牌，低配室抽屉柜复位，给变频器送电无异常，检查变频器各参数正确。
3
用面板控制方式空载启动变频器，风扇运转正常，用万用表检测输入、输出电压正常、平衡。
3、电源板故障：用同型号同功率备用变频器电源板试机，确认其故障则更换同型号电源板，或外维修理。
4、其它控制板故障：用同型号同功率备用变频器控制板试机，确认其故障则更换同型号控制板，或外维修理。
5、操作面板故障：用同型号备用变频器控制面板试机，确认其故障则更换同型号操作面板，或外维修理。
6、其它元器件故障：更换同型号元器件。
3、线路板除尘时要用毛刷刷后风机吹，严禁用湿布擦试或摔打。
4、测电机电缆或电机绝缘时，切记要将变频器分开才可进行。
5、严禁用湿手操作变频器。
6、变频器在维护结束送电试验时，电源空开跳闸，严禁不明原因试送电。
变频器日常维护周期
1、新安装运行变频器运行一个月后要进行初次维护。
2、变频器日常除尘维护周期为2—3个月。
C、修理后整机检查
1、整机检修完后要用万用表检查：输入端、输出端和直流母线应无接地或短路时才可送电试机。
2、检修完的变频器应先空载送电试机，再重载试机。试机时三相输入、输出电压应正常、平衡。三相输入电压不平衡度＜3%，三相输出电压误差＜5%。
其它检查
1
拆下变频器输出端和电机处电缆，用500V摇表摇测电缆、电机对地和相间绝缘均不低于0.5 MΩ。
3
收回工作票，作好记录，备案保存。
工作结束时间：年月日时分
备注：
3、充电电阻、内置接触器故障判断：用万用表的欧姆档测，充电电阻阻值与其表示值相等或相近；接触器线圈通，无卡阻，否则要更换同型号器件。
B、控制回路元器件故障
1、驱动单元板故障：用同型号同功率备用变频器驱动单元板试机，确认其故障则更换同型号驱动板，或外维修理。
2、主控板故障：用同型号同功率备用变频器主控板试机，确认其故障则更换同型号主控板，或外维修理。
4
停止变频器运行，断开变频器柜内电源开关，断开抽屉柜电源开关，并挂“禁止合闸，有人工作”指示牌。
正常试机
1
验明无电压后，连接电机端电缆、变频器柜内输出电缆。
2
通知主控，待操作工到位后由操作工试机或开车。观察变频器运行无异常，并用万用表检测输入、输出电压正常、平衡，三相输入电压不平衡度＜3%，三相输出电压误差＜5%，钳形电流表检测三相电流平衡，在正常范围。
3
工作开始前与主控取得联系，确认要检修或维护的变频器设备允许停车，并且停车时间有足够检修或维护所需要的时间；
抽屉柜检查及维护内容
1
经生产车间主控值班人员安排，操作工将设备停运后，确认对应低配室抽屉柜电流为0，变频器面板显示电流为0，变频器运行状态为备妥。
2
1、断开抽屉柜内空气开关，并拉出柜外。
2、检查空气开关和中间继电器等无发热现象。
