生活区、办公区临时用电管理制度

生活区、办公区临时用电管理制度

生活区、办公区临时用电管理制度生活区、办公区临时用电管理制度一、目的为了科学有效地管理生活区和办公区的临时用电,保证安全可靠地用电和正常的办公生产秩序,特制定本管理制度并实施。

二、管理内容1. 临时用电的申请和审批1.1生活区和办公区临时用电申请互不干扰,各自独立。

1.2生活区和办公区内的各个部门和单位需要申请临时用电,应提前填写《临时用电申请表》并经相关负责人签字、盖章后,报所在单位办公室审批,并报生活区管理处或工程维护部门审核。

1.3申请材料包括:临时用电申请表、电源及电器使用计划、安全管理方案等文件。

生活区和办公区的申请表格不同,应按规定填写。

1.4生活区和办公区根据实际情况,可以制定不同的电源和电器使用计划,但必须符合当地规定的用电标准和安全要求,且不得对其他生活区或办公区的用电造成干扰或危害。

1.5电源和电器使用计划应包括:用电人员、用电设备及数量、用电时间、用电功率、保险措施、应急预案等,并应具备完整签名,以保证可追溯性。

1.6根据所在生活区或办公区实际情况,审核部门有权利对临时用电申请进行必要的修改或调整,并应当制定相应的安全管理方案对临时用电进行监管。

1.7生活区和办公区的审核部门应考虑以下因素:(1)电源和电器使用计划的是否符合规定标准;(2)尽量避免对生活区和办公区的其他设施和人员造成影响和困扰;(3)临时用电时间和用电功率不能过大,避免引发电源火灾和电器故障;(4)申请材料是否有完整签名和相应证明文件。

1.8生活区和办公区管理处或工程维护部门应会同相关单位,及时审核临时用电申请,尽快办理手续,同时根据审核结果,制定相应的安全管理方案并上报上级单位。

2. 临时用电安全操作2.1在插电插排线时,要用干手操作,不得有液体残留。

若使用湿手插拔,需将插头拔出后擦干,再插入插座。

2.2电器设备的放置要平稳牢固,接线要牢固可靠,不得存在松裂和短路现象。

2.3临时用电设备的安装定位应在限定区域操作,不得超范围操作。

施工现场工人生活区临时用电方案

施工现场工人生活区临时用电方案

施工现场工人生活区临时用电方案为了满足施工现场工人生活区的临时用电需求,需要制定一个全面的用电方案,以确保方便、安全、高效地提供电力供应。

1.用电负荷计算首先,需要根据生活区的人数和用电设备的种类及数量来计算用电负荷。

一般来说,工人生活区的用电设备主要包括照明设备、室内空调、电热水器、电扇等。

根据实际情况,结合各种设备的功率和使用时间,计算出每天、每月和每年的用电负荷。

2.用电设备规划根据用电负荷计算结果,确定合适的用电设备规划。

一般情况下,生活区的用电设备需要安装在临时用电箱内,以确保安全可靠。

临时用电箱需要具备防护功能,能够防止电流过载、短路等情况发生。

同时,临时用电箱需要具备防水、防尘等功能,以应对各种恶劣的施工环境。

3.电缆敷设和接线根据用电设备规划,需要对电缆进行合理的敷设和接线,确保电力供应的可靠性和安全性。

电缆敷设应符合相关的电缆敷设标准,避免电缆过于拉伸或弯曲,同时要注意避免电缆与锐利物体的直接接触。

在电缆接线方面,要选用符合规范的接线头进行连接,并严格按照接线图和接线标准进行接线。

4.临时用电箱管理临时用电箱是施工现场的临时电力控制中心,需要进行合理管理。

首先,用电箱应设置在合适的位置,便于观测和管理。

用电箱上方应设有防雨棚,避免雨水进入用电箱内部。

用电箱的门锁应牢固可靠,防止未经授权人员随意操作。

同时,为了确保用电安全,用电箱应设置漏电保护装置,并进行定期的检查和维护。

5.安全用电措施在施工现场,安全用电是至关重要的。

为了确保工人生活区的安全用电,需要采取一系列的措施。

首先,严禁私拉乱接电缆,一切电缆敷设和接线都需要专业人员进行。

其次,要定期检查和维护电缆及用电设备,发现问题及时处理。

另外,要加强对用电设备的培训和宣传,提高工人的电安全意识。

在施工现场工人生活区的临时用电方案中,用电负荷计算、用电设备规划、电缆敷设和接线、临时用电箱管理以及安全用电措施等都是非常重要的环节。

只有全面考虑了各个方面的要求,才能保障工人生活区的用电安全和正常运行。

施工现场办公区生活区临时水电施工方案

施工现场办公区生活区临时水电施工方案

厦门现代服务业基地(丙洲片区)统建区I-8地块工程办公区生活区临时水电施工方案福建省永富建设集团有限公司二零一七年五月编制依据1.工程施工组织总设计中所列用电设备清单。

2.施工现场平面布置图(1)施工现场勘察。

(2)了解建筑物所处位置、待建工程关系。

(3)测绘地形地质情况,地上有无水管道或其它管线,周围有无外电架空线路,临建线与外电线路的安全距离是否满足要求。

(4)现场配电房位置。

3.《施工现场临时用电安全技术规范》JGJ46—2012;4.《建筑工程施工现场供电安全规范》GB50914—2014;5.《低压配电设计规范》GB50054-2011;6.《建筑施工安全检查标准》JGJ59-2011;一、简介(1).本项目工程临建为项目管理人员办公和生活区。

(2).占地面积约3200㎡,办公区建筑面积864㎡,生活区建筑面积468㎡。

二、施工组织机构图现场电气部分设计一、办公区生活区现场布置新建办公区、生活区位于距离施工现场大约500米,办公区、生活区内设置办公室、会议室、活动室、宿舍、食堂、厕所、浴室等设施,满足项目管理人员休息以及文化活动的需要。

其中设办公室13间,会议室一个,活动室一个,宿舍18间,样品间2间,职工学校1间,食堂1个,以及男厕所、男浴室、女厕所和女浴室各1间。

二、办公区生活区电气设计 1、办公区生活区用电设备登记表2. 最大同时使用负荷计算 最大同时使用设备计算有功功率:功率因数取0.9时,最大同时使用设备计算视在功率:ΣPjs=ΣPs*cosφ=141.5KW*0.9=127.35KW3、用电总容量S∑=0.7×127.35=89.1KW4、电缆规格选择I线=89.1*103/(1.732*U线)=135.4A根据以上算出用电总容量135.4A,本工程需要设一个400A的一级断路开关,设置在二级配电箱中。

进线采用YJV-3*95+2*50的电缆5、各房间电线截面和断路开关的选择小型机械电缆的选择按功率、电流的大小计算,按国标标准材料,电工器材导体载流量表选择。

施工现场及生活区临时用电方案

施工现场及生活区临时用电方案

施工现场及生活区临时用电方案此方案主要分为施工现场和生活区两部分用电计划.生活区主要考虑照明用电和设备用电,并做出冬夏两季的采暖和制冷高峰期的用电情况。

施工现场主要考虑现场施工机械,包括机械的种类,数量,功率及其分布位置,依据以上内容选择线路走向,分配各支路的容量,并保留部分余量,施工机械用电情况详见下表:施工机械用电汇总表现场多数设备位置已确定,包括塔吊,施工电梯,井架,钢筋场和木工棚设备等,另有部分设备如电焊机,震捣器等为流动作业设备,使用位置并不能够确固定,所以尽可能将各户外配电箱在场地内平均分布,并保证每个配电箱都能满足这些设备的用电需求。

现场电源引自已建好配电室,内有1#,2#,3#配电柜,其中1#,2#配电柜为施工现场供电,3#配电柜为生活区办公区供电(此部分在本方案后半部分将做详细描述)。

根据1#,2#配电柜漏电保护器额定电流大小,结合现场用电情况,整个现场分为六条供电主线,其中现场东北角的钢筋场,木工棚采用一条主线,共有钢筋切断机,钢筋弯曲机各两台,直螺纹机三台,闪光对焊机,木工圆锯,无齿锯各一台,由1#配电柜1号漏保(额定电流400A)引出,Pj=K1×K2×(K3×∑P1)=1。

05×1.1×(0.7×35)=28.3kw,Sj = K1×K2×(K4×∑P2)=1.05×1.1×(0.6×100)=70kva, Ij=Pj÷(1.732×U cosφ)+Sj÷U=28.3÷(1.732×0.38×0.75)+70÷0.38=242A选用VV-3x120+2x70电缆,选用额定电流为400A的户外配电箱,编号为1#总分配箱。

2#总分配箱设在2#塔吊附近,主要考虑为2#塔吊和B座施工电梯供电,并预留一台交流电焊机电源,线路由1#配电柜2号漏保(额定电流400A)引出,Pj=K1×K2×(K3×∑P1)=1。

工程临时用电方案

工程临时用电方案

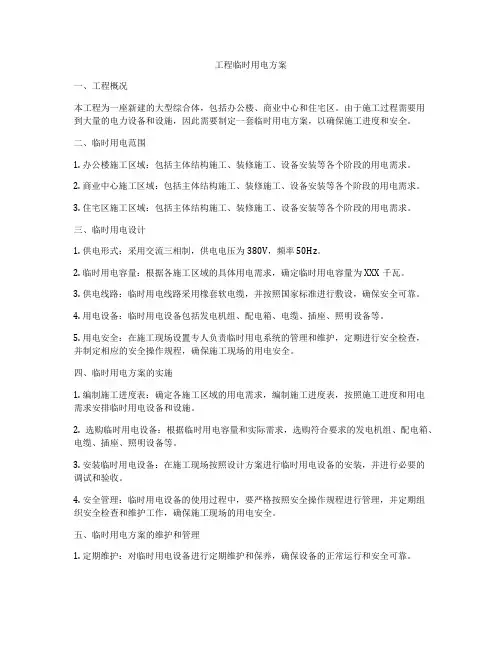

工程临时用电方案一、工程概况本工程为一座新建的大型综合体,包括办公楼、商业中心和住宅区。

由于施工过程需要用到大量的电力设备和设施,因此需要制定一套临时用电方案,以确保施工进度和安全。

二、临时用电范围1. 办公楼施工区域:包括主体结构施工、装修施工、设备安装等各个阶段的用电需求。

2. 商业中心施工区域:包括主体结构施工、装修施工、设备安装等各个阶段的用电需求。

3. 住宅区施工区域:包括主体结构施工、装修施工、设备安装等各个阶段的用电需求。

三、临时用电设计1. 供电形式:采用交流三相制,供电电压为380V,频率50Hz。

2. 临时用电容量:根据各施工区域的具体用电需求,确定临时用电容量为XXX千瓦。

3. 供电线路:临时用电线路采用橡套软电缆,并按照国家标准进行敷设,确保安全可靠。

4. 用电设备:临时用电设备包括发电机组、配电箱、电缆、插座、照明设备等。

5. 用电安全:在施工现场设置专人负责临时用电系统的管理和维护,定期进行安全检查,并制定相应的安全操作规程,确保施工现场的用电安全。

四、临时用电方案的实施1. 编制施工进度表:确定各施工区域的用电需求,编制施工进度表,按照施工进度和用电需求安排临时用电设备和设施。

2. 选购临时用电设备:根据临时用电容量和实际需求,选购符合要求的发电机组、配电箱、电缆、插座、照明设备等。

3. 安装临时用电设备:在施工现场按照设计方案进行临时用电设备的安装,并进行必要的调试和验收。

4. 安全管理:临时用电设备的使用过程中,要严格按照安全操作规程进行管理,并定期组织安全检查和维护工作,确保施工现场的用电安全。

五、临时用电方案的维护和管理1. 定期维护:对临时用电设备进行定期维护和保养,确保设备的正常运行和安全可靠。

2. 安全管理:加强对用电设备的安全管理,制定详细的安全操作规程,确保施工现场的用电安全。

3. 临时用电设备的处理:在工程竣工后,对临时用电设备进行分类清点和处理,确保设备的妥善使用和管理。

生活区临时用电方案

生活区临时用电方案

椰林书苑5#、7#楼生活区临时用电方案为确保我方承建的5#、7#楼工程顺利施工,根据我方在生活区的现场平面布置图及生活用电情况,供电设计如下:一、确定用电设备及额定容量办公区变频空调18台,电机功率1.5kw/台,计27kw,等效三相功率为27*1.732=46.76kw。

办公区一层照明30w节能灯10个,计0.3kw,等效三相功率为0.3*1.732=0.52kw。

办公区二层照明30w节能灯9个,计270w,二者等效三相功率为0.52+0.27*1.732=0.99kw。

工人宿舍区一(两层,每层九个房间)每个房间配置3台风扇及一个30w节能灯,计195w*9*2=3.51kw,等效三相功率为3.51*1732=6.08kw。

工人宿舍区二配置同工人宿舍区一。

管理人员食堂考虑电蒸箱12kw(三相)、冰柜及电饭锅各一台,计4kw(二相),等效三相功率为12+4*1.732=18.93kw。

工人食堂五间,每间考虑4kw,计20kw,等效三相功率为20*1.732=34.64kw 生活区用电总功率为:∑P=113.48kw取k=0.7 cosФ=0.75P总=K∑P/cosФ=0.7*113.48/0.75=105.9kw。

二、总线P导线截面选择(三相)1、导线允许电流I=k1*P/1.732*U* cosФ=1*105.9*1000/1.732*380*0.75=214.5A查表选用4*70+1*35铠装铝芯电缆,埋地敷设。

2、允许电压降(L=50米)I=P总/1.732*U*cosФ=105.9/1.732*0.38*0.75=214.5AR=ρ*L/s=0.028*50/50=0.028ΩΔU=I*R=214.5*0.028=6.01V<380*5%=19V符合要求。

三、办公区P1功率: 47.75kw1、导线允许电流:I=k1*P1/1.732*U* cosФ=1*47.75*1000/1.732*380*0.75=96.7A 查表选用35mm²BLX型铝芯橡皮线,从配电箱接至办公区分配电箱,明装穿管敷设。

临时用水用电施工方案(3篇)

临时用水用电施工方案(3篇)

第1篇一、方案概述为确保施工期间的临时用水用电需求,保证施工进度和质量,特制定本临时用水用电施工方案。

本方案旨在明确施工过程中临时用水用电的规划、安装、使用和维护措施,确保施工安全、高效、环保。

二、施工地点及范围本方案适用于本工程项目的施工区域,包括施工现场、临时办公区、生活区等。

三、施工内容1. 临时用水系统2. 临时用电系统3. 安全防护措施四、施工组织1. 组织架构2. 人员配备3. 施工进度安排五、临时用水系统1. 水源选择根据施工现场实际情况,选择就近的自来水管网作为水源。

如水源不足,可考虑打井取水。

2. 水管布置水管采用PVC或PE材质,按设计要求进行布置。

水管铺设应遵循以下原则:(1)水管走向应避开施工区域内的障碍物;(2)水管埋深应满足施工安全要求;(3)水管接口应严密,防止漏水;(4)水管应标明水流方向。

3. 供水设施(1)安装水泵:根据用水需求,选择合适的水泵,并确保水泵性能稳定;(2)安装阀门:在水管上安装阀门,便于控制水流;(3)安装过滤器:在水泵出口处安装过滤器,防止杂物进入水泵;(4)安装水表:在水管上安装水表,便于计量用水量。

4. 用水设施(1)安装消防栓:在施工现场、办公区、生活区等区域安装消防栓,用于消防用水;(2)安装水龙头:在施工现场、办公区、生活区等区域安装水龙头,方便施工人员和生活用水;(3)安装排水设施:在施工现场、办公区、生活区等区域安装排水设施,确保排水畅通。

六、临时用电系统1. 电力来源根据施工现场实际情况,选择合适的电力来源。

如就近的电网,可考虑采用三相四线制;如远离电网,可考虑使用发电机。

2. 电缆布置电缆采用YJV、YJLV等型材,按设计要求进行布置。

电缆铺设应遵循以下原则:(1)电缆走向应避开施工区域内的障碍物;(2)电缆埋深应满足施工安全要求;(3)电缆接口应严密,防止漏电;(4)电缆应标明相序。

3. 配电设施(1)安装配电箱:根据用电需求,选择合适的配电箱,并确保配电箱性能稳定;(2)安装断路器:在配电箱内安装断路器,便于控制电路;(3)安装漏电保护器:在配电箱内安装漏电保护器,确保用电安全;(4)安装接地线:在配电箱内安装接地线,防止漏电。

生活区临电方案

生活区临电方案

一、工人生活区概况1、1生活区概况工人生活区位于北京市朝阳区朝阳北路青年汇。

主要为工人生活区住房及配套用房,占地面积约为10亩,建筑面积约为2500平方米,能够满足1100人居住。

其中包括住房90间,食堂2间,洗浴间两间。

住房每间住人不多于十人。

1.2.用电概况1. 2. 1编制说明1、现场勘测经现场勘察,户主提供的供电点在生活区西北角有一台315KVA电力变压器和东北角引入一条YJV-4*35+l*16的电源电缆线。

a、西北角侧的315kva变压器主要供电对象为工人宿舍空调用电及四川队食堂用电。

b、东北角引入一条YJV-4*35+l*16的电源电缆线主要供电对象为江苏队食堂及工人宿舍区低压照明用电。

2、根据生活区用电量及国家有关规范标准、图集等;我方经过认真周密的调査研究后,考虑到生活区条件和各种客观情况,提出本临电方案。

3、通过本方案的编制,全面考虑生活区的各个条件,采用分区式供电原则,拟定合理的临电方案,保证生活区安全用电。

1.2.2、编制依据(1)《施工现场临时用电安全技术规范》JGJ46-2005(2)《建筑工程施工现场供用电安全规范》GB50194-93(3)《建筑物防雷设计规范》GB50057-94(4)《建筑施工安全检查标准》JGJ59—2011(5)《民用建筑电气设计规范》JGJ/T16-92(6)其它相关国家现行设计规范及天津地方设计标准二、总负荷计算2.1、用电设备统计2. 1. 1工人生活区负荷分布工人生活区用电设计安排应按照实际用电设备考虑,供配电线路及配电设备安排应以生活区临建布置及实际的用电设备为主要依据。

主要用电设备见表2.1.1。

根据生活区用电设备位置对工人生活区合理布置二级配电柜位置,电缆选型、具体安装位置详见临电平面布置图及系统图。

生活区用电设备表2. 1.12、2用电量计算:如用电设备容量表所列,用电设备种类齐全,数量大。

为了准确计算用电设备用电量实现可靠供电、经济合理、确保人身安全和运行正常,必须可靠的选择配电系统的导线、用电设备、变压器等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

.目录一、工程概述 (1)二、编制程序及编制内容 (1)三、编制依据 (2)四、临时配电总体部署及要求 (3)五、办公生活区临时用电设计计算 (4)六、临时用电基本保护措施 (9)七、防雷保护措施 (10)八、安全用电组织措施 (11)九、安全用电技术措施 (11)十、预防电气火灾措施 (14)十一、附图 (15)一、工程概述由建设单位指令xx建设集团股份有限公司广东公司项目办公生活区位置,为确保xx建设集团办公生活区安全、可靠用电,保证工程顺利进行,特编制本办公生活区临时用电施工组织设计。

根据办公生活区后期使用实际用电情况,本办公生活区临时用电电源由建设单位提供的500KVA 的变压器接入,提供电源电压等级为低压380/220V,由低压配电柜接配线引至办公生活区用电点。

供电系统为TN-S系统。

根据这一情况确定本工程临时供电系统采用TN-S系统以保证施工用电要求。

二、编制程序及编制内容2.1、临时用电编制程序1、临时用电施工专项方案是施工用电指导性文件,它是建筑工程施工前必须做的一项非常重要的工作,编制的是否合理不仅直接关系到用电安全,而且直接影响到施工人员的生活办公。

2、编制程序:确定电源情况→确定用电负荷、编制用电负荷统计表→确定实际用电布置图→确定供电系统图及供电竖面系统图→设计计算变压容量、电缆截面、低压电气元件规格型号→安全通电技术措施编制→编制施工现场预防发生电气火灾的措施。

2.2、临电编制内容及程序1、设计计算内容及程序现场勘探→用电负荷统计→绘制平面图、系统图、立面图→负荷计算→导线或电缆的选择→低压电气元件的选择。

2、设计计算内容及程序的简要说明A、现场勘探:根据办公生活区施工图对照现场进行现场实际勘探,了解建筑物的位置,已建工程的位置,测绘现场地形,检查现场有无上下水管道或其它管线,现场周围有无外电架空线路,确定临时用电电源进线位置、变电设备位置、总配电室位置、分配电箱及开关箱的位置,绘制平面布置图。

B、负荷计算:根据办公生活区实际需要确定用电设备并列出实际用电统计负荷表;根据设备使用先后顺序确定供电系统图;然后采用需用系数法计算负荷。

C、电缆(导线)截面的选择:选择计算时应根据系统图确定回路进行计算,要求所选回路为供电系统图中供电距离最长、负荷最大的回路进行全步骤计算并列出计算式,其它回路通过计算选择后将其选择结果列表可省略计算步骤。

计算时应根据计算电流选择电缆截面,保证电缆能长时间通过允许最大电流,同时能承受最低的强度的要求。

确定电缆截面后按允许电压降压法校验,满足规定要求可确定电缆,不能满足规范要求应重新选择电缆截面并对其进行校验直至满足要求为止。

D、低压电气元件选择:首先保证供电系统使用要求,保证按“三级配电二级”保护设置。

每一级配电箱内开关的规格、型号、数量按其负荷情况进行选择,要求一级总配漏电断路器的漏电动作电流为50MA,三级开关箱内的漏电断路器型号应选用DZ15L系列具有三保护功能的产品。

E、供电系统应根据电源的具体情况,确定临时用电供电系统。

要求临时用电供电系统采用TN-S或TN-C-S系统。

严禁采用其它供电系统。

三、编制依据四、临时配电总体部署及要求4.1、办公生活区用电线路布置及配电箱设置1、根据办公生活区实际情况,确定用电设备的位置及负荷情况,本工程电源主要提供办公生活区办公生活用电。

现场供电系统为TN-S系统,低压供电方式为放射式。

2、从变压器引线至配电室总配电柜,再由配电室总配电柜(一级控制)引出,沿鸿艺建筑西面围墙引至本工程办公生活区西南角位置配电箱(二级控制),再由办公生活区配电箱接至各用电设备;线路走向及配电箱分布见附图一:办公生活区临电平面布置示意图。

3、办公生活区用电配电箱分为四个回路:第一回路由配电箱接至管理人员各栋建筑用电电箱,再由电箱接至各室内照明及其它设备用电;第二回路由配电箱接至管理人员食堂用电电箱,再由电箱接至室内蒸饭设备;第三回路由配电箱接至工人生活区各栋建筑物用电电箱,再由电箱接至各室内照明及电扇等设备;第四回路由配电箱接至工人食堂用电电箱,再由电箱接至室内用电设备;各用电点的三级配电箱分别由各分配电箱(二级控制箱)供电。

总配电箱及三级配电箱内均设置漏电保护开关,形成三级控制二级保护,装设在开关箱内的供电设备的各出线漏电开关动作电流不大于30mA,动作时间不大于0.1s,总配电箱的额定漏电动作电流和额定漏电动作时间的乘积不应大于30 mA.s。

4.3、配电箱制作要求1、配电箱(盘)内供电回路必须满足供电系统要求,必须按要求设置工作接零排、PE保护接零排。

要求保护接零排使用-35*3(-25*3)铜排制作并直接固定于箱体下侧,总配必须设置标准配电盘。

2、配电箱箱体均采用1.5mm以上钢板制作,箱体应满足防雨要求,应具有户外防雨功能,箱体及门应加专用锁。

3、箱体内外必须按要求进行防腐处理,箱体外侧要求刷油漆并按公司统一要求的标记方法进行统一喷字。

4、箱内导线连接必须按规定进行分色;箱内导线暗配当导线穿过配电板时应使用护套,要求箱内开关位置合理、导线排列整齐美观。

多股软线接头处应搪锡并加压接线端子。

所有螺丝必须使用镀锌件,接零排所有螺丝必须加弹簧垫圈、平垫圈。

5、配电箱应设置门锁,配电箱门应设置接地镀锌螺丝,配电箱进出线必须设在下侧,配电箱电缆进出线处应设防护圈,保护(或保护管配入箱内)电缆。

6、配电箱内应根据实际配置,在适当位置设置系统图、定期检查记录表、标识出各路名称。

五、办公生活区临时用电设计计算5.1、主要设备用电统计根据办公生活区平面图和实际情况分析,可能产生的现场用电设备统计如下:百汇嘉印一期4标段各用电设备统计表5.2、配电设计计算5.2.1、供电主线负荷计算根据各种用电设备用量表,计算如下:1.总用电负荷(P总):因综合考虑室内、室外照明及设备用电三部分,其用电按:P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)式中:K1 K2 K3---- 需用系数,全部用电设备同时使用系数,30台以上时,K1=0.6K2室内照明设备同时使用系数, K2=0.8,K3室外照明取1;P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)=1.1×(0.6*220.1+0.8*8.04+0.96*1)=153.3972kwP变=1.05P计/CosΦ=1.4P计=1.4*153.3972=214.75608KVA;现场采用500KVA的变压器可以满足要求。

临电主线按500KVA的变压器提供电源考虑。

2. 总用电电流(I总):I总=P/(31/2*U)=214.756*103/(31/2*380)=326 A3.主电缆截面的选择:根据施工现场的特点,变压器的引出线路采用BLV型五芯电缆,就近接入总配电箱。

采用二组BLV3*185mm2+2*95mm2的电缆引入一级配电箱。

一级配电箱分内设二个端子口组成AP箱.由于一级配电箱距离较近,可不考虑电压降问题。

4.计算干线电压降按容许电压降计算公式,L=100×S Cε/ P,式中:L为送电线路的长度;C为容许电压降系数,铝芯线C=46.2;ε为导线允许电压降,对现场临时网路取7%;S为最大用电负荷P干线截面积,单位mm2。

ε=PL/CS =214.756*120/46.2*95*100%=5.9%<7%;经核算该干线电压降符合要求。

5.2.2、第一回路用电负荷计算1、主要用电设备2、负荷计算总用电量:P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)式中:K1 K2 K3---- 需用系数,全部用电设备同时使用系数,30台以上时,K1=0.6K2室内照明设备同时使用系数, K2=0.8,K3室外照明取1;P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)=1.1×(0.6*181.2+0.8*3.24+0.36*1)=111.672KWP变=1.05P计/CosΦ=1.4P计=1.4*111.672=156.3408KVA总用电计算电流:I=P/(31/2*U)=156.3408*103/(31/2*380)= 312A3.导线截面选择通过查表导线选择为:二组BLV3*95mm2+2*50mm25.2.3、第二回路用电负荷计算1、主要用电设备表:2、负荷计算总用电量:P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)式中:K1 K2 K3---- 需用系数,全部用电设备同时使用系数,30台以上时,K1=0.6K2室内照明设备同时使用系数, K2=0.8,K3室外照明取1;P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)=1.1×0.6*6.1=4.026KWP变=1.05P计/CosΦ=1.4P计=1.4*4.026=5.6364KVA总用电计算电流:I=P/(31/2*U)=5.6364*103/(31/2*380)= 9A3.导线截面选择通过查表导线选择为:二组BLV3*25mm2+2*10mm25.2.4、第三回路用电负荷计算1、主要用电设备表:2、负荷计算总用电量:P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)式中:K1 K2 K3---- 需用系数,全部用电设备同时使用系数,30台以上时,K1=0.6K2室内照明设备同时使用系数, K2=0.8,K3室外照明取1;P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)=1.1×(0.6*5.6+0.8*4.8+1*0.6)=8.58KWP变=1.05P计/CosΦ=1.4P计=1.4*8.58=12.012KVA总用电计算电流:I=P/(31/2*U)=12.012*103/(31/2*380)=18A3.导线截面选择通过查表导线选择为:二组BLV3*25mm2+2*10mm25.2.5、第四回路用电负荷计算1、主要用电设备表:2、负荷计算总用电量:P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)式中:K1 K2 K3---- 需用系数,全部用电设备同时使用系数,30台以上时,K1=0.6K2室内照明设备同时使用系数, K2=0.8,K3室外照明取1;P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)=1.1×0.6*12.2=8.052KWP变=1.05P计/CosΦ=1.4P计=1.4*8.052=11.2728KVA总用电计算电流:I=P/(31/2*U)=11.2728*103/(31/2*380)=17.13A3.导线截面选择通过查表导线选择为:二组BLV3*25mm2+2*10mm25.3、主要用电设备电缆选择按照“主要用电设备需用计划表”及公司常用计算数据,经计算复核确定主要用电设备电缆选择如下:六、临时用电基本保护措施1、本工程施工现场采用TN-S 接零保护系统,实行三级配电二级漏电保护和一机一闸保险的办法,具体如下图示:电气设备电气设备电气设备电气设备123(变压器)变压器供电-接零保护系统示意带漏电的开关箱333322221分配电箱带漏电的总配电箱21三级配电两级漏电保护示意图一级(带漏电的总配电箱)二级(分配电箱)三级(带漏电的开关箱)223333332、整个用电系统采用保护重复接地不少于三处,重复接地极用60×6角钢打入地下1.8m以下,电阻经测试不大于10W。
