物理实验：用打点计时器测速度(习题)
打点计时器练习题
实验用打点计时器测速度练习题一、选择题1．关于打点计时器在纸带上打出的点痕，下列说法中正确的是（）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置和某段时间内的位移C．点在纸带上的分布情况反映了物体的运动情况D．根据纸带上的点痕可以知道任一时刻运动物体的瞬时速度2．在使用打点计时器前应检查（）A、所用电源是否符合要求B、纸带是否平整C、打点周期的等时性是否良好D、复写纸安装是否正确3．由打点计时器打出的纸带可以直接得到（可直接测量得到，而不需经过计算）的物理量是（）A、时间间隔B、位移C、加速度D、平均速度4．在使用打点计时器时（）A、每打完一列点子就要切断电源B、不要移动圆形复写纸片的位置C、纸带一定要从两限位孔穿过，并且压在复写纸的下面D、侧向移动限位孔位置，在一条纸带上可以打出两列点，提高纸带的利用率5．在使用打点计时器时（）A、应先接通电源，再使纸带运动B、应先使用纸带运动，再接通电源C、在使纸带运动的同时接通电源D、先使纸带运动或先接通电源都可以6．下面是四位同学在测定匀速运动的小车的速度时分别打出的四条纸带，纸带上的点迹比较理想的是（）7．运动小车拉动的纸带通过打点计时器后，在纸带上留下的点子中有5 个连续清晰的点，测出5 个点间的距离为20cm，则（）A、小车运动的平均速度为2.00m/sB、小车运动的平均速度为2.50m/sC、小车运动的平均速度为200m/sD、小车运动的平均速度为250m/s8．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这列点计算纸带运动的平均速度及纸带是否做匀速直线运动，则下列操作正确的是（）A、他首先查清共有多少个点B、他首先从第一个能看清的点数起，查清共有多少个点C、他分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能够看清点间的总长度，用来计算平均速度。
D、他分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度，判断是否是匀速运动。

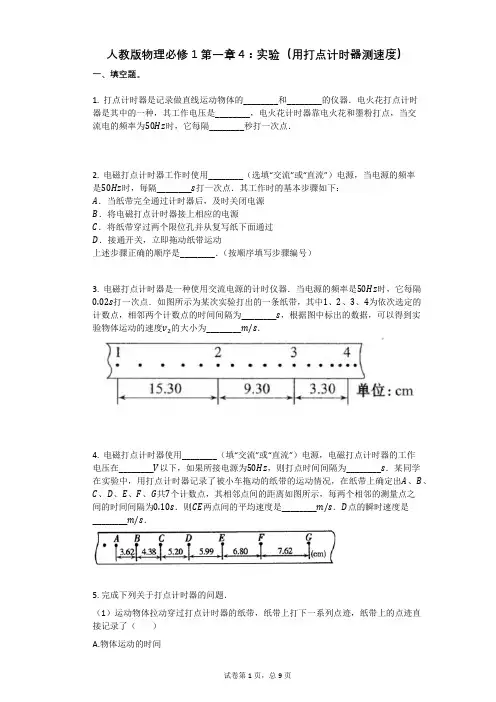

人教版物理必修1第一章4：实验(用打点计时器测速度)有答案
人教版物理必修1第一章4：实验（用打点计时器测速度）一、填空题。
1. 打点计时器是记录做直线运动物体的________和________的仪器．电火花打点计时器是其中的一种，其工作电压是________，电火花计时器靠电火花和墨粉打点，当交流电的频率为50Hz时，它每隔________秒打一次点．2. 电磁打点计时器工作时使用________（选填“交流”或“直流”）电源，当电源的频率是50Hz时，每隔________s打一次点．其工作时的基本步骤如下：A．当纸带完全通过计时器后，及时关闭电源B．将电磁打点计时器接上相应的电源C．将纸带穿过两个限位孔并从复写纸下面通过D．接通开关，立即拖动纸带运动上述步骤正确的顺序是________．（按顺序填写步骤编号）3. 电磁打点计时器是一种使用交流电源的计时仪器．当电源的频率是50Hz时，它每隔0.02s打一次点．如图所示为某次实验打出的一条纸带，其中1、2、3、4为依次选定的计数点，相邻两个计数点的时间间隔为________s，根据图中标出的数据，可以得到实验物体运动的速度v2的大小为________m/s．4. 电磁打点计时器使用________（填“交流”或“直流”）电源，电磁打点计时器的工作电压在________V以下，如果所接电源为50Hz，则打点时间间隔为________s．某同学在实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为0.10s．则CE两点间的平均速度是________m/s．D点的瞬时速度是________m/s．5. 完成下列关于打点计时器的问题．（1）运动物体拉动穿过打点计时器的纸带，纸带上打下一系列点迹，纸带上的点迹直接记录了（）A.物体运动的时间B.物体的形状和质量C.物体在不同时刻的速度D.物体在不同时刻的位置和某段时间的位移（2）电火花打点计时器使用交流________V电源工作，它工作电源的频率是50Hz，如果用它测量速度时，实验者不知道工作电源的频率已变为60Hz，而仍按50Hz进行计算，这样算出的速度值与物体速度的真实值相比________（选填“偏大”或“偏小”）二、多选题。
2021_2022高中物理第一章运动的描述第4节实验：用打点计时器测速度5作业含解析新人教版必修
实验：用打点计时器测速度1．为完成“练习使用打点计时器”实验，在如图145所示的四种器材中，找出这两种打点计时器，并完成以下填空：________图为电磁打点计时器，工作电压为交流________；________图为电火花打点计时器，工作电压为交流________V.图145【解析】电磁打点计时器是利用交变电流使铁芯产生磁性，吸引带打点针的铁条通过复写纸在纸带上打出点，丙图为电磁打点计时器，工作电压为交流4～6 V；电火花打点记时器是利用家用电打出的火花吸引铅盘而打出点，乙图为电火花打点计时器，工作电压为交流220 V.【答案】丙4～6 V 乙2202．电火花计时器通常的工作电压为________伏，实验室使用我国民用电时，每隔________秒打一次点；如图146所示纸带是某同学练习使用电火花计时器时得到的，纸带的左端先通过电火花计时器，从点迹的分布情况可以断定纸带的速度变化情况是________(选填“速度减小”或“速度增大”)．若所用电源的频率为50 Hz，从打下A点到打下B点共14个点迹，历时________ s.图146【解析】电火花计时器通常的工作电压为交流220伏，实验室使用我国民用电时，每隔0.02秒打一次点；相等时间内纸带右侧位移大于左侧位移，说明右侧的速度大于左侧的速度，即物体做速度增大的运动．又因从打下A点到打下B点共14个点迹，即A到B共有13个时间间隔，所以共用时：t＝13×T＝0.26 s.【答案】交流220 0.02 速度增大0.263．用接在50 Hz交流电源上的打点计时器测定小车的运动情况．某次实验中得到一条纸带，如图147所示，从比较清晰的点起，每五个计时点取一个计数点，分别标明0、1、2、3、…，量得0与1两点间距离x1＝30 mm，2与3两点间的距离x2＝48 mm，则小车在0、1两点间平均速度为v1＝________ m/s，在2、3两点间的平均速度v2＝________ m/s.据此可判定小车做________(填“加速”“减速”或“匀速”)运动．图147【解析】 每五个计时点取一个计数点，则相邻两个计数点间的时间间隔为T ＝0.1 s ，那么由平均速度的定义得v 1＝0.03 m 0.1 s ＝0.3 m/s ，v 2＝0.048 m 0.1 s＝0.48 m/s.从计算结果看小车运动的速度在增大，所以可以判断小车在做加速运动．【答案】 0.3 0.48 加速4．在测定速度的实验中，使用打点计时器测小车的速度，实验得到的一条纸带如图148所示，0、1、2、3、4是选用的计数点，每相邻两计数点间还有3个打出的点没有在图上标出．图中还画出了实验时将毫米刻度尺靠在纸带上进行测量的情况，读出图中所给的测量点的读数分别是________、________、________和________.1、3两点间的平均速度是________ m/s ，1、4两点间的平均速度是________ m/s ，2点的速度更接近于________ m/s.图148【解析】 由毫米刻度尺可读出0、1、3、4点的读数分别是10.00 cm 、12.60 cm 、22.60 cm 、30.00 cm.由题意知各计数点间的时间间隔Δt ＝4×0.02 s＝0.08 s ，由读数可得1、3两点和1、4两点间的位移大小分别是Δx 1＝22.60 cm －12.60 cm ＝10.00 cm ，Δx 2＝30.00 cm －12.60 cm ＝17.40 cm ，则1、3和1、4两点间的平均速度分别是v 1＝Δx 1Δt 1＝10.00×10－20.16m/s ＝0.625 m/s ， v 2＝Δx 2Δt 2＝17.40×10－20.24m/s ＝0.725 m/s ， 1、3两点更接近于2点，故2点的瞬时速度更接近于1、3两点间的平均速度0.625 m/s.【答案】 10.00 cm 12.60 cm 22.60 cm 30.00 cm0．625 0.725 0.6255．像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图149甲所示，a 、b 分别是光电门的激光发射、接收装置，当有物体从a 、b 间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置测量，图中MN 是水平桌面，PQ 是长1 m 左右的木板，Q 是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出．让滑块从木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10－2s和2.0×10－2s.用游标卡尺测量滑块的宽度d＝5.015 cm.则：甲乙图149(1)滑块通过光电门1的速度v1的大小是多少？(2)滑块通过光电门2的速度v2的大小是多少？【解析】由于滑块通过两光电门的时间极短，故可用滑块通过光电门的平均速度代替其通过的瞬时速度．故v1＝dt1＝5.015×10－25.0×10－2m/s＝1.003 m/s；v2＝dt2＝5.015×10－22.0×10－2m/s≈2.508 m/s.【答案】(1)1.003 m/s (2)2.508 m/s。
实验用打点计时器测速度典型例题解析
实验用打点计时器测速度典型例题解析The following text is amended on 12 November 2020.实验：用打点计时器测速度（一）典型例题【例1】电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔 B．位移 C．加速度 D．平均速度解析：从打下的纸带上数一下点的个数就知道时间，因为两个点的时间间隔为.故A选项正确。
用刻度尺量一下任意两个点间的距离，就知道了物体的位移。
故B选项正确。
从纸带上不能直接得到加速度、平均速度，只可以间接计算。
故C、D选项错误。
答案：AB【例2】电磁打点计时器是一种使用交流电源的计时仪器，当电源频率为50 Hz时，振针每隔 s在纸带上打一个点，现在用此打点计时器测定物体的速度，当电源的频率低于50 Hz时，数据计算仍然是按照每隔 s打一个点来处理的．则测出的速度数值与物体的实际速度相比，是偏大还是偏小为什么解析：当电源频率低于50 Hz时，实验中实际时间间隔大于 s，数值计算时如按照实际时间间隔，得到实际速度，若实验时仍用 s作为时间间隔来计算，实验数值比物体的实际速度偏大．点评：有关实验误差的分析对学生来说是一个难点，突破方法是根据实验原理分析，同学们应该仔细体会，理解．【例3】用同一底片对着小球运动的路径每隔 s拍一次照，得到的照片如图1－4－4所示．求小球的平均速度．图1－4－4解析：根据题意，小球从1 cm到6 cm位置，位移s＝5 cm，所用时间t＝s，平均速度v＝s／t＝ m／s．点评：本题初看是一新情景的题，经分析可看出本题的做法与利用打点计时器打出的纸带进行数据处理的方法一致．题目不难，学生能很快求出平均速度．所以培养学生的迁移能力是非常重要的．【例4】如图1－4－5所示，是一条利用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到0的距离如图所示．求出各计数点的瞬时速度并画出速度一时间图线．解析:(1)1点是0、2间的中间时刻，求出0、2间的平均速度即可认为是1点的瞬时速度，同理2、3、4、5点的瞬时速度也可求出．0和6两个点的瞬时速度不便求出．然后画出速度一时间图线．注意相邻计数点间的时间间隔T ＝．即:v1=s,v2=s,v3=s,v4=s,v5=s。
高一物理第一单元实验用打点计时器测速度及练习题
实验：用打点计时器测速度⒈对打点计时器的认识⑴电磁打点计时器：它是一种记录运动物体在一定时间间隔内位移的仪器。
当接通6 V以下低压交流电源时，在线圈和永久磁铁的作用下，振片便上下振动起来，位于振片一端的振针就跟着上下振动而打点，这时，如果纸带运动，振针就在纸带上打出一系列点，当交流电源频率为50 Hz时，它每隔0.02 s打一点，即打出的纸带上每相邻两点间的时间间隔为0.02 s。
⑵电火花计时器：它是利用火花放电在纸带上打出小点而显示点迹的计时仪器。
当接通220 V交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出一系列点迹。
当电源频率为50 Hz时，它也是每隔0.02 s打一次点，即打出的纸带上每相邻两点间的时间间隔也是0.02 s。
⑶电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器实验误差小。
⑷打在纸带上的点，记录了纸带运动的时间，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置。
说明：电磁打点计时器和电火花计时器的原理基本一样，打点的时间间隔都是0.02 s，所以今后的叙述中不再区分，统称打点计时器。
电磁打点计时器是利用电磁感应原理，其结构如图甲所示；电火花计时器是利用火花放电在纸带上打点的，其结构如图乙所示。
打点计时器的使用★★实验步骤：⑴把打点计时器固定在桌子上，按照要求装好纸带。
⑵打点计时器接交流电源。
⑶接通电源，用手水平地拉动纸带，纸带上就打出了一行小点，随后立即关闭电源。
⑷取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，如果共有n 个点，那么点的间隔数为n-1个，则纸带的运动时间t＝0.02（n-1）s。
⑸用刻度尺测量一下从开始计数的一点到最后一点n间的距离。
⑹利用公式v=Δx/Δt计算出纸带在这段时间内的平均速度。
说明：①打点计时器是一种记录运动物体在一定时间间隔内位移的仪器。
人教版必修一物理第一章第四节实验：用打点计时器测速度习题
一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。
高一上学期物理实验复习题(参考答案)
A. (a)图
B. (b)图
C. (c)图
D.
(d)图
16．（ ）下列关于力和运动关系的几种说法，正确的是
A． 物体所受合外力的方向，就是物体运动的方向
B． 物体所受合外力不为零时，其速度不能为零
C． 物体所受合外力不为零时，则其加速度一定不为零
D． 合外力变小时，物体一定做减速运动
17．在探究牛顿第二定律的实验中回答下列各问。
(1)A 线不通过坐标原点的原因是(2)B 线不通过坐标原点的原因是
a O F (a) a O F (b) 第19题图 A B
20．一辆小车放在水平桌面上，现在用两种方式使小车向右作加速运 动．第一种情况，对小车加上水平向右大小为10N的拉力（见图1）；第 二种情况，通过定滑轮挂上10N的重物（见图2）．（1）两车的加速度 大小是否相同(2) 试比较两种情况下加速度的大小关系．
高一物理必修1实验复习题
一、用打点记时器测速度
1．（ ）关于打点计时器在纸带上打出的点痕，下列说法中正确的
是
A．点痕记录了物体运动的时间
B．点痕记录了物体在不同时刻的位置和某段时间内的位移
C．点在纸带上的分布情况反映了物体的运动情况
D．根据纸带上的点痕可以知道任一时刻运动物体的瞬时速度
2.（ ）由打点计时器打出的纸带可以直接得到（可直接测量得到，
参考答案 1、 ABC 2、AB 3、A 4、C
5、交流、10、交流、220 、0.02 、0.1 6、0.04、0.028、0.7、1.1、0.76 7、1.38 8、0.06、4.53 9、(1)Δx相等、匀加速直线
(2)
、0.525、0.875、1.225、1.575、1.925 (3)3.5m/s2 (4)52.5、初速VA
高一物理作业(四)实验：练习使用打点计时器
高一物理作业（四）实验：用打点计时器测速度一、选择题1.关于打点计时器的使用，下列说法中正确的是( )A ．打点计时器应用低压交流电源，交流电频率为50Hz ；B ．纸带必须穿过限位孔，并注意把纸带压在复写纸的上面；C ．要先通电，后释放纸带，纸带通过后立即切断电源；D ．为减小摩擦，每次测量应先将纸带理顺。
2．运动物体拉动穿过打点计时器的纸带，纸带上打下一系列小点，打点计时器打下的点直接记录了（ ）A ．物体运动的时间；B ．物体在不同时刻的位置；C ．物体在不同时刻的速度；D ．物体在不同时间内的位移。
3．手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第6点的距离为18cm ，则（ ）A ．手运动的平均速度为0.03m/sB ．手运动的平均速度为1.5m/sC ．手运动的平均速度为1.8m/sD ．手运动的平均速度为180m/s4．在使用电磁打点计时器时，有时发现计时器的打点周期不稳定，其原因可能是A ．交流电源的电压不稳定B ．交流电源的频率不稳定C ．巳永久磁铁的磁性太弱D ．振片的固有频率与交流电源的频率有偏差5．根据打点计时器打好的纸带，可以从纸带上直接得到的物理量是（ ）A ．时刻B ．时间C 位置D ．位移E ．平均速度6．根据打点计时器打好的纸带，通过适当的计算可以得到的物理量是（ ）A ．时刻B ．时间C 位置D ．位移E ．平均速度7．打点计时器在纸带上打出点痕，下列关于纸带上的点打点计时器在纸带上打出点痕，下列关于纸带上的点。
（ ）A ．痕记录了物体运动的时间B ．点痕记录了物体在不同时刻的位置和某段时间内的位移C ．点在纸带上的分布情况，反映了物体的质量和形状D ．点在纸带上的分布情况，反映了物体的运动情况8．某同学用电磁打点计时器做实验时，在纸带上留下的不是圆点，而是一列短线，这可能是因为 ( )A ．打点计时器错接在直流电源上；B ．电源频率不稳定；C ．打点的振针压得过紧；D ．打点的振针压得过松。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高一物理集体备课组共案
实验：用打点计时器测速度课型：习题课
编写人：张永审核人：高一物理组编制时间：20**-9-11 姓名：班级：
【自主学习】
1、实验目的
用打点计时器测速度
2、实验器材
电磁打点计时器（或电火花计时器），木板，，，，，导线。
3、打点计时器
电磁打点计时器是一种使用的计时仪器，工作电压为，当接通电源时，在线圈和永久磁铁的作用下，振片便振动起来，振针也就跟着上下振动。
如果电源的频率为50Hz，振针就会通过复写纸每隔在纸带上打出一个小点。
电火花计时器使用时，套在纸盘轴上，并夹在两条白纸带之间，接通交流电源，按下脉冲输出开关时，计时器发生的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电。
当电源的频率是50Hz时，每隔在纸带上打一个点。
打在纸带上的点，记录了纸带运动的，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的。
把打点计时器固定在桌子上，然后把纸带装好，先启动，然后用手水平纸带，纸带上打出一行小点，然后立即电源。
5、用打点计时器测瞬时速度
用打过点的纸带，如图。
根据量出的A、D间的距离和时间间隔，算出A、D间的平
均速度。
用这个速度代表纸带经过A点时的，如果再小一些（如A、C之间或A、B之间），用平均速度代表某点的瞬时速度会。
5. 用图象表示速度
质点运动的速度可以用图象来表示。
在平面直角坐标系中，用纵轴表示速度，用横轴表示时间，将各个时刻的速度用在坐标平面上表示出来。
然后用，这就是速度一时间图象或v-t图象
【思考与交流】
1、如图所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，用毫米刻度尺测量的情况如图所示，纸带在A、C间的平均速度为m／s，在A、D间的平均速度为m／s，B点的瞬时速度更接近于m／s。
9. 下列关于打点计时器的说法中正确的是（）
A. 打点计时器使用直流电源
B. 打点计时器使用交流电源
C. 使用打点计时器打出的纸带相邻两个点的时间间隔为0.02s
D. 使用打点计时器打出的纸带相邻两个点的时间间隔为0.1s
10. 使用打点计时器时应注意（）
A. 无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套
在轴上的复写纸片压在纸带的上面
B. 使用打点计时器时，应先接通电源，再拉动纸带
C. 使用打点计时器时，拉动纸带的方向应与限位孔平行
D. 使用打点计时器时，应将打点计时器先固定在桌子上
11. 利用打点计时器打出的纸带（）
A. 能准确地求出某点的瞬时速度
B. 只能粗略地求出某点的瞬时速度
C. 能准确地求出某段时间内的平均速度
D. 可以任意地利用某段时间内的平均速度代表某点的瞬时速度
12. 如图所示，根据打点计时器打出的纸带，判断哪条纸带表示物体做匀速运动（）
14. 在测定速度的实验中，使用打点计时器测量小车速度，实验得到一条纸带如图所示，0、1、2、3……是选用的计数点，每相邻的计数点间还有3个打出点没有在图上标出。
图中还画出了某次实验将米尺靠在纸带上进行测量的情况，图中所给的测量点的读数分别是、、和。
15. 在“用打点计时器测速度”的实验中，某次实验中的纸带如图所示，取O 为起点位置，
每隔5个间隔为一个计数点。
实验使用的电源是50Hz 的低压交流电源，其中OA ＝
0.60cm ，OB ＝2.4cm ，OD ＝9.60cm 。
已知物体在相等时间内位移的增量相同。
则OC 距离
是cm ；在B 计数点处的瞬时速度=m ／s 。
（图中单位为cm ）
16. 用接在50Hz 交流电源上的打点计时器，测定小车的运动情况。
某次实验中得到一条
纸带，如图所示，从比较清晰的点起，每五个打印点取一个记数点，分别标明0、1、2、
3……，量得0与1两点间距离x1＝30mm ，2与3两点间的距离x2＝48mm ，则小车在0
与1两点间平均速度为＝m ／s ，在2与3两点间的平均速度＝m ／s 。
据此可判定小车做。
如图示是某次实验打出的纸带，在纸带上找出连续的6个点，分别标上0、1、2、3、4、
5，用直尺测量出两个相邻点间距离x1、x2、x3、x4、x5，并把它们填入表格中．根据这
些数据：(所用打点计时器的打点周期为0.02s)
(1)运用你所学过的知识判断纸带的这段运动情况；
(2)求各点的瞬时速度，并画出速度-时间图象。
【达标检测】
图1.2-1
1．关于打点计时器，下列说法中正确的是 （ ）
A ．打点计时器是一种计时仪器
B ．打点计时器都用直流电
C ．拉动纸带时，应尽量与限位孔平行
D ．应先拉动纸带后接通打点用的电源
2．利用打点计时器打出的纸带可以求出 （ ）
A ．一定能准确求出某点的瞬时速度
B ．可以粗略地求出某点的瞬时速度
C ．能够准确地求出某位移内平均速度
D ．可利用某段平均速度代表某点的瞬时速度
3．利用打点计时器打点的纸带来判断物体是做匀速直线运动还是做变速直线运动的方法是
A ．可以通过测出每相邻两点间的距离，看其是否相等来判断 ( )
B ．应测出纸带运动全程的路程来判断
C ．必须通过计算任意两点间的平均速度来判断
D ．必须通过计算全程的平均速度来判断
4．两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时
的位置，如图1.4.1-3所示，连续两次曝光的时间间隔是相等的，由图可知( )
A ．在时刻t2以及时刻t5两木块速度相同
B ．在时刻t1两木块速度相同
C ．在时刻t3和时刻t4之间某瞬间两木块速度相同
D ．在时刻t4和时刻t5之间某瞬时两木块速度相同
5．如图1.4.1-4所示，打点计时器所用电源的频率为50Hz ，
某次实验中得到的一条纸带，及毫米刻度尺测量情况如图
所示，纸带在A 、C 间的平均速度_________m/s ，在A 、D 间的平均速度为_________m/s ，B 点的瞬时速度更接近于______________m/s
6．如图1.4.1-5所示，是某同学抽动纸带打点的一部分纸带，纸带上点迹清晰，所用的电
源频率是 50 Hz ．试回答：
图1.4.1-3
图1.4.1-4
单位：cm
图1.4.1-5
(1) A、B、C、D是选用的计数点，每两个相邻计数点间的时间间隔是多少．
(2) 测量数据标在图中，试估算出打点B时的抽动纸的速度大小．。
