西门子STEP7+硬件组态教程2
西门子STEP7 硬件组态教程2
在这里你可以看到该卡件的通道地址，并且可以在此处定义每个通道信号的符号名称一个DI模块组态完毕！9、按照上面的方法，我们可以组态一个DO模块，将会看到该模块的通道地址为：~ （根据实际填写）。
我们可以组态一个DO模块10、按照上面的方法组态AI模拟量模块（6ES7 331 7KB02-0AB0）；然后双击该模块，弹出模块属性画面。
双击该模块，弹出模块属性画面点击Measuring TYPE栏，为通道定义信号类型，点击Measuring Range,为通道定义信号量程范围，如果现场信号为两线制4~20MA信号，需要将0-1通道定义为两线制4~20mA信号系统将为每个通道定义地址，该处第一通道为PIW288、第二为PIW290将0-1通道定义为两线制4~20mA信号如果现场信号为PT100信号，需要将0-1通道定义为:TYPE:RT,信号范围：PT100 std.。
由于PT100信号要占用四个接线端子，因此，本模块只能处理一个PT100热电阻信号。
点击OK，完成AI模块组态。
系统将为每个通道定义地址，该处通道为PIW288；PT100 std4~20MA电流信号第一通道为：PIW288第二通道为：PIW290PT100信号通道地址为：PIW288最后点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。
点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!下面再介绍一下模拟量INPUTS页面的几个设置属性。
在调试时，我们要将信号线断掉，看SF灯是否指示！☺一个AI模块组态完毕！可以休息一会了！如果组态的CPU是带现场总线PROFIBUS-DP的，组态步骤将从第7步，跳转到11~17步骤完成。
在线诊断系统故障我们将硬件组态下载到CPU中，如果系统有系统报警，那么可以按照如下步骤进行诊断。
在STEP7主画面，首先选中CPUxxx，再点击PLC\MODULE information,将弹出CPU在线属性画面，选中诊断BUFFER；将回有系统的详细信息！11、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；12、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。
STEP7软件介绍及硬件组态
STEP7 使用的简单介绍STEP7是用于西门子SIMATIC可编程控制器组态和编程的标准软件包，提供一系列的应用程序，如Symbol Editor(符号编辑器)、编程语言、硬件组态等。
使用STEP7设计完成一项自动化任务的基本步骤•第一步：根据需求设计一个自动化解决方案；•第二步：在STEP7中创建一个项目（Project）;•第三步：在项目中进行硬件组态；•第四步：编写程序；•第五步：保存下载，进行在线调试，最终完成整个自动化项目。
一，建立新项目连接好编程电缆，闭合控制台上的空气开关，闭合PLC电源开关，启动计算机。
启动计算机，在桌面上双击STEP7编程软件的图标，打开STEP7。
建立新项目点击File下拉菜单的“New project Wizard”。
如下图：点击”Next”选择与实验台相对应的CPU类型即”CPU315-2DP”，点击”Next”.确定OB1，选择“LAD”即梯形图,点击“Next” 。
输入一个项目名称“My Project”点击”Finish”,项目建立成功。
双击“OB1”，可在右侧进行编程。
二,硬件组态在“SIMATIC 300 Station”下双击“Hardware”弹出“HW Config”窗口，由四部分组成•左上方视图显示了当前PLC站中的机架UR，用一个可移动可拉伸的表格代表机架，表中的每一行代表机器中的一个插槽。
•左下方视图显示了机架中插入模块的详细信息，包括订货号、版本、地址分配等，可以在这里修改网络地址和IO地址。
•右上方显示的是硬件目录，可以选择相应的硬件模块插入机架。
•右下方显示的是硬件目录中选中模块的信息。
包括模块的功能、接口特性和对特殊功能的支持．注意：组态上的硬件必须与PLC导轨上的ＰＬＣ元器件订货号相符合（订货号标识在元器件的下方）。
ＵＲ框中的插槽１模拟显示电源，插槽２模拟显示了实际安装导轨上的ＣＰＵ模块，插槽３是扩展模块（没有扩展模块为空），插槽４及以后是数字量或模拟量模块．1号插槽填加电源模块。
Step7--300软件组态与操作
一、Step7软件组态与操作1、创建Step7plc项目。
2、插入S7—300 plc工作站。
单击工作站SIMATIC 300(1),打开硬件配置窗口如图：如图：（1）第一槽插入电源模块在硬件目录内展开PS-300子目录，双击PS 307 5A图标插入电源模块：（2）第二槽插入CPU模块在硬件目录内展开CPU-300子目录，双击CPU315子目录，双击图标插入CPU模块，CPU的型号及订货号必须与实际选择的CPU一致，否则无法下载程序及硬件配置，如图：在模块列表内双击CPU315可打开CPU属性配置窗口如图：可输入CPU名称，单击属性按钮打开CPU接口属性对话框, 新建一个MPI（1）的网络，点网络设置：传输率选187.5kbps（3）第三槽插入接口模块需要扩展时，可加接口IM模块。
（4）第四槽插入以太网模块，在在硬件目录内展开plc-300子目录，CP-300—CP 343-1 找到对应的订货号，双击后插入以太网模块如图：图：（5）数字量输入模块在硬件目录内展开SM-300子目录下的DI-300子目录，双击所需模块：（6）第五槽插入数字量输出模块（7）第六槽插入模拟量输入模块（8）第七槽插入模拟量输出模块（9）编译硬件组态编译硬件组态（完成后的窗口）系统自动创建程序文件夹包含一个循环组织块OB1二、程序的编写在OB1中编辑LAD程序。
插入一个功能FC1在组织块OB1中调用FC1插入数据块DB1。
编辑变量声明表：在功能FC1中编程，调用库SFC14、SFC15、编写正反转调频率程序。
S7—300PLC可以使用功能SFC14（读取）、SFC15（修改）、变频器参数值，调用一次可以读取或修改一个参数。
在PROFIBUS—DP上可用周期性数据通信控制变频器，称为参数过程数据对象（PP0）。
有效数据结构被分为可以传送的PDW和PZD区。
PKW用于读写参数值班，PZD用于控制字和设定信息和实际值等，如控制电动机的启、停，设定频率等。
实验二西门子PLC编程软件STEP的使用入门
实验二西门子P L C编程软件S T E P7的使用入门一、实验目的1．初步掌握编程软件STEP7 的使用方法。
2．了解PLC中程序块的概念。
二、实验设备（仪器）1．计算机一台。
2．西门子S7-300PLC(CPU:315-2DP)一台。
三、实验内容1．编程软件STEP7 的硬件组态。
(1)新建一个项目。
首先用鼠标左键双击桌面上的STEP7图标,进入SIMATIC Manager(管理器)窗口,单击“File”菜单下的“New”，如图2-1所示，弹出一个对话框，在项目名称“Name”中输入sample，也可以在项目的存储路径“Storage location”中输入你要存储的地址，本实验中使用默认地址就可以，如图2-2所示，单击“Ok”完成，如图2-3所示。
图2-1项目管理器界面图2-2 创建一个新的项目图2-3 创建一个项目后的管理器界面(2)插入一个S7-300的站，进行硬件组态。
在“Insert”菜单下的“”Station的目录下单击“2 SIMATIC 300 Station”，如图2-4所示。
图2-4 在项目中插入对象(3)打开硬件组态界面。
选中左边窗口中的“SIMATIC 300（1）”，在右边窗口中可以看到“Hardware”图标，如图2-5所示。
图2-5 启动硬件组态程序双击右边窗口中的“Hardware”图标，进入硬件组态程序界面，如图2-6所示。
(4)主机架的配置方法。
在STEP7中，通过简单的拖放操作就可以完成主机架的配置。
①在硬件目录中找到S7-300机架拖拽到左上方的视图中，即可添加一个主机架。
图2-6 硬件组态程序界面②插入主机架后，分别在机架中的1号槽中添加电源，如图2-7所示，2号槽中添加CPU，如图2-8所示。
图2-7 向主机架中添加电源图2-8 向主机架中添加CPU③如果需要扩展机架，则应该在IM-300目录中找到相应的接口模块，添加到3号槽。
如无扩展机架，3号槽留空。
Step7硬件组态程序
Step7硬件组态程序

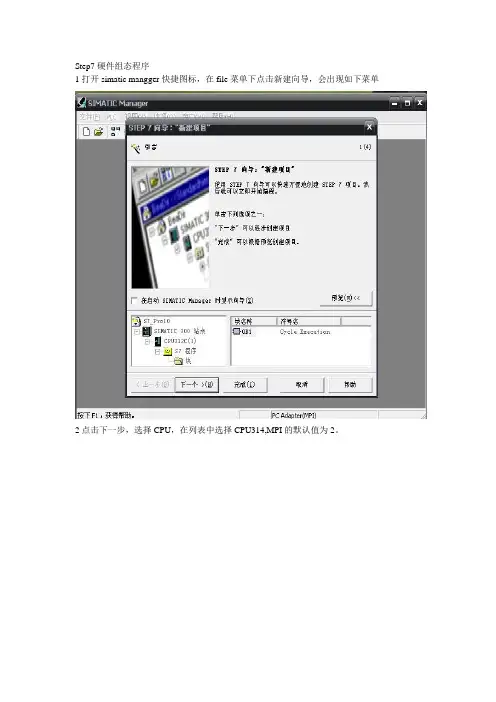

1打开simatic mangger快捷图标，在file菜单下点击新建向导，会出现如下菜单
2点击下一步，选择CPU，在列表中选择CPU314,MPI的默认值为2。
3，点击下一步添加OB快，
4输入项目名称example2，点击完成
5，选择SIMATIC 300,点击右方的硬件。
如下图
6.在step7中组态s7-300主机架必须遵循如下：
A 1号槽只能放电源木块，在step7中s7-300电源模块也可以不必组态
B 2号槽只能放CPU模块，不能为空
C 3号槽只能放接口模块。
如果S7-300 PLC站只有主机架，没扩展机架。
则主机架不需要扩展模块，但3号槽必须为空。
7.点击右方的SIMATIC 300下方的子文件夹ps-300，并讲PS 307 5A 拖到电源槽1号槽中，成为电源模块。
8.将SIMATIC 300下方的子文件夹IM-300中的IM 365 IM 拖到接口模块3号槽中。
9．将SIMATIC 300下方的子文件夹SM-300中的DI-300打开，并将SM 321 DI16XDC24V 拖到信号模块（输入）4号槽中。
将DI-300打开，并将SM 321 DI16XDC24V/0.5A 拖到信号模块（输出）5号槽中。
硬件组态及参数设置
结果 / 补救 组态不能编译 组态不能下载 因为参数分配错误，CPU 进入Stop 模式 由于不正确的参数分配，模拟量模块 组态错误 重新装载启动
STEP-7硬件组态及参数设置
CPU 属性：启动
STEP-7硬件组态及参数设置
CPU 属性：启动
STEP-7硬件组态及参数设置
CPU 属性：启动
STEP-7硬件组态及参数设置
CPU 属性：启动
STEP-7硬件组态及参数设置
CPU 属性：启动
STEP-7硬件组态及参数设置
可编程控制器
西门子S7-300/400PLC实践与应用
STEP-7硬件组态及参数设置
硬件组态和参数分配
组态
在硬件组态的站窗口中分配机架、块可分布式 I/O，可以从硬件目录中选择部件。
参数分配
建立可分配参数模块的特性，例如：启动特性、 保持区等。
设定组态
设定好的硬件组态和参数分配。
实际组态
已存在硬件的实际组态和参数分配。
因为参数分配错误，CPU 进入Stop 模式
由于不正确的参数分配，模拟量模块 组态错误 重新装载组态 建立硬件站或“上载站”
离线打开站
STEP-7硬件组态及参数设置
组态的可能问题
情况 在S7-300中，组态中有空位置
结果 / 补救 组态不能编译 组态不能下载 因为参数分配错误，CPU 进入Stop 模式 由于不正确的参数分配，模拟量模块 组态错误 重新装载组态 建立硬件站或“上载站”
STEP-7硬件组态及参数设置
插入一个站
STEP-7硬件组态及参数设置
启动硬件组态
STEP-7硬件组态及参数设置
产生硬件设定组态
STEP-7硬件组态及参数设置
手把手教你如何使用西门子Step7软件组态S7-300 PLC通过PROFINET与ET200S从站通讯
S7-300 PROFINET IO 通讯快速入门1 PROF INE T IO概述PROFINET是一种用于工业自动化领域的创新、开放式以太网标准（IEC 61158）。
使用PROFINET，设备可以从现场级连接到管理级。
• PROFINET用于自动化的开放式工业以太网标准。
• PROFINET基于工业以太网。
• PROFINET采用TCP/IP和IT标准。
• PROFINET是一种实时以太网。
• PROFINET实现现场总线系统的无缝集成。
通过PROFINET，分布式现场设备（如现场IO设备，例如信号模板）可直接连接到工业以太网，与PLC等设备通讯。
并且可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。
在使用Step7 进行组态的过程中，这些现场设备（IO device, IO设备）制定由一个中央控制器(IO controller, IO控制器)。
借助于具有PROFINET的能力接口或代理服务器，现有的模板或设备仍可以继续使用，从而保护PROFIBUS用户的投资。
IO Supervisor（IO 监视设备）用于HM I和诊断。
在PROFINET的结构中，PROFINET IO是一个执行模块化，分布式应用的通讯概念。
PROFINET IO能让您从您所熟悉的PROFIBUS一样，创造出自动化的解决方案。
所以不管您组态PROFINET IO或PROFIBUS，在STEP7中有着相同的应用程序外观。
2 PROF INE T IO现场设备简介以下SIM A TIC产品用于PROFINET分布式设备：• IM151-3 PN作为IO设备直接连接ET200S的接口模块。
• CPU317-2DP/PN或CPU315-2DP/PN作为IO控制器的CPU模块，用于处理过程信号和直接将现场设备连接到工业以太网。
• IE/PB LINK PN IO将现有的PROFIBUS设备透明的连接到PROFINET的代理设备。
STEP7软件组态PCStation的组态步骤
STEP7软件组态PCStation的组态步骤STEP 7 软件组态 PC Station的组态步骤硬件需求和软件需求硬件：① S7-200 SMART CPU(固件版本 V2.0及以上 )② PC 机（带普通以太网卡）③交换机、以太网线软件：① STEP 7-Micro/WIN SMART V2.0② STEP 7 V5.5 SP4③ SIMATIC NET V8.2④ WINCC V7.2⑤操作系统 WIN 7 64位专业版STEP7中组态 PC Station１．在 STEP7 中新建项目，组态 PC Station。
打开STEP7 并新建一个项目：“S7-200 SMART OPC”，通过“Insert”>“Station”>“SIMATIC PC Station”插入一个PC站，PC站的名字为：“SIMATIC PC Station(1)”。
如图１．所示。
注意：STEP7 中 PC Station 的名字“SIMATIC PC Station(1)”要与SIMATIC NET 中“站组态编辑器”的“站名”相同。
图1．插入并组态PC 站２．双击 Configuration 即可进入 PC Station 硬件组态界面。
在第一个槽中，从“SIMATIC PC Station”>“User Application”>“OPC Server”下，选择版本“SW V8.2”,添加一个OPC Sever 的应用。
如图２．所示。
注意：选择的OPC Server 版本需要与SIMATIC NET 软件版本一致。
图2．PC Station的硬件组态在第二个槽中，从“SIMATIC PC Station” >“CP IndustrialE thernet”>“IE General”下，选择版本“SW V8.2”，添加一个 IE General。
并在弹出的“Ethernet interface IE General ”属性对话框中点击“New”，新建一个以太网络，并设置IP 地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在这里你可以看到该卡
件的通道地址，并且可以
在此处定义每个通道信
号的符号名称
一个DI模块组态完毕！
9、按照上面的方法，我们可以组态一个DO模块，将会看到该模块的通道地址为：~ （根据实际填
写）。
我们可以组
态一个DO
模块
10、
按照上面的方法组态AI模拟量模块（6ES7 331 7KB02-0AB0）；然后双击该模块，弹出模块属性画面。
双击该模块，弹出模
块属性画面
点击Measuring TYPE栏，为通道定义信号类型，点击Measuring Range,为通道定义信号量程范围，
如果现场信号为两线制4~20MA信号，需要将0-1通道定义为两线制4~20mA信号
系统将为每个通道定义地址，该处第一通道为PIW288、第二为PIW290
将0-1通道定
义为两线制
4~20mA信号
如果现场信号为PT100信号，需要将0-1通道定义为:TYPE:RT,信号范围：PT100 std.。
由于PT100信号要占用四个接线端子，因此，本模块只能处理一个PT100热电阻信号。
点击OK，完成AI模块组态。
系统将为每个通道定义地址，该处通道为PIW288；
PT100 std
4~20MA电流信号
第一通道为：PIW288
第二通道为：PIW290
PT100信号
通道地址为：PIW288
最后点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。
点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!
下面再介绍一下模拟量INPUTS页面的几个设置属性。
在调试时，我们要将信号线断掉，看SF灯是否指示！
☺一个AI模块组态完毕！可以休息一会了！
如果组态的CPU是带现场总线PROFIBUS-DP的，组态步骤将从第7步，跳转到11~17步骤完成。
在线诊断系统故障
我们将硬件组态下载到CPU中，如果系统有系统报警，那么可以按照如下步骤进行诊断。
在STEP7主画面，首先选中CPUxxx，再点击PLC\MODULE information,将弹出CPU在线属性画面，选中诊断BUFFER；将回有系统的详细信息！
11、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；
12、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。
点中NETWORK SETTING
页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。
13、点击确定，即可生成一个PROFIBUS-DP网络
14、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;
15、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。
16、点开IM153-1\再点开DI300\选中SM321 DI16*DC24V模块,并将其拖入左下面的第4 槽中，一个DI模块组态完毕，系统将自动为模块的通道分配I/O地址（该处为I0.0~I1.7）。
17、按照上面步骤组态DO模块（6ES7 322-1BH010AA0）。
系统也将为其分配地址为（Q0.0~Q1.7）。
18、按照上面的方法组态AI模拟量模块（6ES7 331 7KF01-0AB0）；然后双击该模块，弹出模块属性画面，点击Measuring 栏，为每个通道定义信号类型，将0-1通道定义为两线制4~20mA信号，2-3通道为内部补偿K型热点偶信号（TI-C K）。
最后点击OK，完成AI模块组态。
系统将为每个通道定义地址，该处第一通道是PIW256、PIW258。
19、点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。
16、检查组态，点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!。
