电气竖井防火封堵详解
电气竖井防火封堵详解
建筑电气安装工程中，防火封堵是一项很重要工作，务必要按照要求进行施工，由于其是工程施工质量验收及消防专项验收必须检验的一个重要项目，作为从业人员务必要掌握防火封堵的细部及细节处理。
下面将以实际施工方案进行详细介绍：
1、图纸审核及工程细部尺寸确定阶段：
根据电气竖井内的桥架或母线规格及尺寸确定留洞位置，一般要求楼板留洞口尺寸宽度及厚度面均大于桥架或母线10cm,洞口距墙面大于等于10cm;桥架或母线外侧设置的防水台距桥架边约2-3cm，具体见下图：
2、防火封堵具体细部做法：
1）防水台浇筑：清理浮灰后，选用细石砼对洞口周边进行浇筑；浇筑必须密实牢固，洞口边整齐方正，防水台设置高度8-10cm，宽度为5-8cm。
2、下防火钢板的制作安装：根据实际情况选用1.5-3mm厚钢板进行加工，形状见图示。
砼防水台浇筑后，将防火钢板固定于楼板下部。
3、防火堵料的放置：用防火泥将电缆周边缝隙封堵严密，电缆外侧大的空间地方用防火包重叠放置慢，根据需要将空间内全部置满。
4、桥架盖板安装后，周边的缝隙及时用防火泥塞密实即可。
要求平整、美观。
相关施工见图片：
6、防火材料：
1）防火泥2）防火包：。

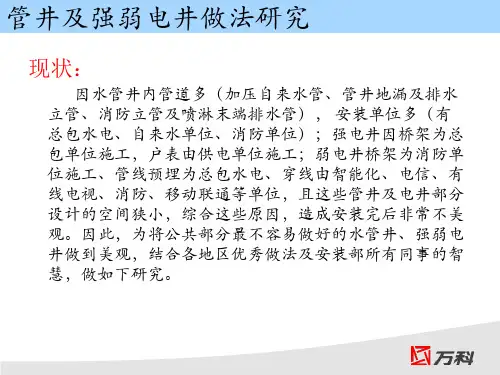

管井电井做法研究ppt课件
注意：防火封堵前需完成所有的电线电缆、弱电线的 安装，桥架盖板安装完成后可进行；
4、桥架标识喷涂；
注意：在主体结构施工前，需对强电井 的户表进线电缆、电表出线均设计金 属线槽；对弱电井内的智能化、有线 电视、电信、消防的设备箱及管道走 向需进确定，合理布置，对各施工单 位下发弱电内的设备定位图、管线定 位图；
将在万科城、金色明俊、海上传奇做样 板
管井及强弱电井做法研究
六、强弱电井防火封堵做法：
注意：地漏的保护；
管井及强弱电井做法研究
四、管井管道安装做法：
1、立管吊线、安装支架；立管安装； 2、水表角铁支架预制后安装；水表及 阀门安装； 3、支管放线、安装支架或管卡，安装 支管（给水管需增加止回阀安装）； 4、管道天花根部处安装PVC装饰圈； 给水支管在管道上用油性笔写户号； 分区加压给水立管、分区消防立管挂 管道标识；
管井及强弱电井做法研究
二、管井及电井施工顺序
1、水电预留预埋（电管预埋、套管预埋）、土建预留管井洞口，需对 预埋图纸审核；
2、开关插座底盒安装、过线盒安装及管线清通穿并钢丝； 3、管井及电井内预留模板拆除（土建), 垃圾清理； 4、管井及电井墙面粉刷 5、管井及电井 墙面天花腻子施工、油漆施工 6、套管清理及补刷银粉（预埋需采用镀锌钢套管） 7、管井管道安装、电井强弱电桥架安装 8、管井地面找平、收光； 9、管井封堵 10、管井地面刷环氧 注意：坚决不能违反施工顺序，工序交叉验收检查，不符合要求的整改
完后才能进入下道工序
二、管井及电井施工顺序
竖井桥架内防火封堵构造做法
竖井桥架内防火封堵构造做法
竖井桥架内防火封堵构造是指在安装竖井桥架时，对桥梁内的电线电缆进行防火封堵的施工做法。
具体做法如下：
1. 准备材料：防火封堵材料、封堵工具、防火密封胶等。
2. 清洁处理：首先，对竖井桥架内的电线电缆进行清洁处理，确保表面无灰尘、油污等杂物。
3. 封堵口尺寸测量：测量电线电缆穿过竖井桥架的口径和长度，以确定封堵材料的尺寸和数量。
4. 切割封堵材料：根据尺寸测量结果，使用封堵工具将防火封堵材料切割成相应的形状和尺寸。
5. 安装封堵材料：将切割好的防火封堵材料插入竖井桥架内，覆盖住电线电缆穿过的口径，并且封堵材料要与竖井桥架接触紧密，确保封堵效果。
6. 密封处理：使用防火密封胶或其他密封材料对封堵口进行密封处理，确保封堵部位不会发生漏气、漏水等问题。
7. 检查和测试：完成封堵后，对竖井桥架内的电线电缆进行检查和测试，确保封堵效果良好。
以上是竖井桥架内防火封堵构造做法的基本步骤，具体施工时
还应根据实际情况和防火要求进行相关措施和调整。
此外，施工过程中要注意安全操作，确保施工人员的人身安全。
桥架防火封堵做法
桥架防火封堵做法
桥架防火封堵可太重要啦！这就好比给桥架穿上一件防火的“铁布衫”呀。
你想想看，桥架就像一条运输电力的高速公路，要是没有做好防火封堵，一旦发生火灾，那不就跟高速公路上没了护栏一样危险嘛！火呀，就像那调皮的小怪兽，要是没拦住它，它能到处乱窜，造成大麻烦呢！
那怎么做好桥架防火封堵呢？首先得选对材料，就像战士上战场得有好装备一样。
那些防火封堵材料得质量过硬，能经得起火的考验。
然后呢，施工的时候可不能马虎。
要把那些缝隙呀、孔洞呀，都填得严严实实的，不能给火留一点可乘之机。
这可不是开玩笑的事儿啊！你说要是没做好，火顺着桥架烧起来，那损失得有多大呀！那可不光是财产的问题，还可能危及到人们的生命安全呢！咱可不能拿这个开玩笑，对吧？
就好比建房子，根基得打牢。
桥架防火封堵就是给电力系统打牢根基，让它能稳稳地运行。
要是封堵没做好，就跟房子根基不稳一样，随时可能出问题。
而且呀，这防火封堵做好了，还能给我们省不少心呢！不用担心哪天突然着火了，心里踏踏实实的。
你说这多好呀！
在做桥架防火封堵的时候，我们可得认真对待，每一个步骤都不能马虎。
就像医生做手术一样，要精准、细致。
不能说差不多就行啦，那可不行！这是关乎安全的大事呀！
咱平常过日子不也得注意安全嘛，这桥架防火封堵就是给我们的生活加上一道安全锁。
让我们能安心地用电，不用担心火灾隐患。
所以呀，大家可别小瞧了这桥架防火封堵。
这可是关系到我们生活方方面面的重要事情呢！一定要重视起来，把它做好，让我们的生活更加安全、更加美好！这就是我的看法，大家觉得呢？
原创不易，请尊重原创，谢谢!。
水电井套管、桥架防火封堵施工技术指引
内部资料 严禁外传 │ 120**年**水电井套管、桥架防火封堵施工技术指引月公区电井桥架（母线）预留洞要求3水井套管内封堵施工工艺2目录电井桥架（母线）封堵施工工艺4公区水井套管预埋要求11、公区水井套管预埋要求│ 3公区水井除排水立管必须预埋止水节外，其他所有套管都需预埋钢套管，预埋套管直径参照上表，套管高出建筑完成面30mm，水井内设计有找平层时，套管高度应考虑找平层厚度。
套管直径选用表管道直径2532405080套管直径40508080125管道直径100200250300350套管直径1502503004004502、水井套管内封堵施工工艺│ 4管道安装并固定完成后，套管内用阻燃密实材料（防火麻丝、岩棉）和防水油膏填实，套管底部和顶部两个端头用水泥收口，收口要光滑。
3、公区电井桥架（母线）预留洞要求│ 5钢模具或铝模具 可重复利用 成本低木模具 不可重复利用 成本高成型效果各预留洞口应比桥架（母线）尺寸各边大50mm，便于后期的防火封堵。
│ 61、防火隔板2、防火包、防火泥仰视图大样电井桥架（母线）洞口严禁用混凝土吊洞将洞口封闭，电井顶部洞口安装防火板，防火板各边大于洞口100mm，防火板和桥架（母线）间预留20mm间隙（便于后期维保时拆除桥架盖板），防火板用自攻螺钉固定在顶板上。
│ 7桥架内部封堵桥架盖板外部封堵桥架顶部封堵一、电井顶部防火板与桥架（母线）之间的间隙用防火泥封堵密实，防火泥填平防火板以保证美观、四周方正。
二、电井底部桥架（母线）内部用防火包填实，既满足火灾时的防火要求又便于后期更换或增加电缆时移除。
三、电井底部桥架（母线）盖板外的洞口（约50mm）用防火泥封堵密实，防火泥高出电井完成面10mm，防火泥需收口美观、四周方正。
境无止尽完毕内部资料严禁外传 │ 28。
桥架洞防火封堵做法
桥架洞防火封堵做法
桥架洞防火封堵可太重要啦！这就好比给建筑穿上一件防火的“保护衣”。
你想想，桥架洞就像是建筑里的通道，如果不做好防火封堵，一旦发生火灾，那可就像洪水找到了缺口，肆意蔓延啊！
首先说材料，得选用那些防火性能超强的呀，就像坚固的盾牌一样，能抵挡住火焰的侵袭。
比如防火岩棉、防火泥，它们可都是防火封堵的得力干将呢！把它们填充到桥架洞里，严严实实的，一丝缝隙都不能留。
然后就是封堵的工艺啦，这可得精细得像绣花一样。
要把材料均匀地填充进去，不能有一块地方是薄弱的，不然那不就成了火灾的突破口嘛！而且封堵的时候要注意压实，让材料和桥架洞紧密结合，成为一个整体。
再说说细节，那可真是不能马虎。
封堵的厚度得达标，太薄了可起不到应有的作用。
就像冬天穿衣服，太薄了不保暖呀！还有封堵的边缘，也要处理好，不能毛毛糙糙的，要光滑平整，这样才能保证防火效果的持久性。
桥架洞防火封堵可不是一次性的工作，还得定期检查和维护呢。
就像汽车要定期保养一样，要看看封堵有没有松动、有没有损坏，及时进行修复和加固。
这可不是多此一举，而是为了确保在关键时刻，防火封堵能真正发挥作用呀！
总之，桥架洞防火封堵是建筑防火的重要一环，绝对不能轻视。
只有把每一个细节都做好，每一个环节都把控住，才能为我们的建筑竖起一道坚固的防火屏障，让我们的生活和工作环境更加安全可靠。
这难道不是至关重要的吗？这难道不值得我们认真对待吗？。
电井内穿楼板桥架防火封堵创优做法
电井内穿楼板桥架防火封堵创优做法摘要：针对《建设工程消防设计审查验收细则》、《建筑设计防火规范》等有关文件和规范的要求，在建筑物电井内，应采用不低于楼层耐火极限的不燃物或防火材料进行封堵。
因为高层建筑内没有进行防火封堵的电井就像是一根贯通上下的巨大烟囱，当电井内发生火灾时，高温烟气由于“烟囱效应”会很快到达建筑物顶部。
在没有防火措施的情况下，高度为100米的建筑物，不到30秒，烟气就可以从一楼到达建筑物顶部。
因此，民用建筑中强、弱电井的防火封堵工程越来越受到人们的重视。
火灾防治主要以预防为主，我们需做好做优电井防火封堵，方可有效防止电井火灾蔓延，切实保障人民生命和财产安全。
关键词：强弱电井电缆桥架防火封堵防火堵料挡水台1 基本要求电井内防火封堵是指用不低于各楼层耐火极限的不燃材料或防火封堵材料对建筑物的电井、管道井等容易形成“烟囱效应”的竖井进行防火封堵，以阻断火灾产生的烟气窜往其他楼层，减小火灾损失。
防火封堵应均匀密实，为便于后期电缆更换或扩容，防火封堵材料的选用应考虑电缆拆装的便捷性。
2 防火封堵材料的选用2.1 防火泥一种柔性防火堵料，耐火极限高不小于3小时；一般用于电缆、桥架等四周空隙宽度应在30～50mm的防火封堵。
2.2 阻火包外层用经防火处理的耐用型玻璃纤维布编织成袋状，内部填充特种耐火、隔热以及膨胀材料，在高温烟气的作用的下可迅速膨胀，形成隔热、隔烟的密封。
阻火包不但具有不燃性，而且具有良好的抗潮性，内部填充的材料不含石棉等有毒有害成份，耐火极限不小于4小时。
阻火包尺寸大，一般用于电缆、桥架等四周空隙宽度大于50mm的防火封堵。
2.3 防火板一种表面装饰用硬质耐火板材，保温隔热性普通混凝土的十倍，轻质高强，耐久性好，绿色环保，方便加工，施工便捷，价格实惠。
防火板可用于下部防火封堵固定托衬和上部封盖收面。
2.4 防火包带一种可燃材料，遇高温烟气迅速膨胀碳化，包覆在电缆表面形成一层碳化保护膜，可有效阻止高温火焰引燃电缆。
消防工程防火封堵施工工艺(含实例图片)
消防工程防火封堵施工工艺（含实例图片）目录一、防火封堵材料 (2)二、管道防火封堵施工工艺 (4)2.1阻火包的施工工艺 (7)2.2施工注意事项 (7)2.3电缆穿墙孔洞 (8)2.4电缆穿楼层孔洞 (8)2.5配电柜进出电缆封堵 (9)2.6电缆桥架贯穿楼层孔洞 (10)2.7电缆桥架穿墙孔洞 (11)2.8配电室进出电缆封堵 (12)2.9电缆槽盒穿墙孔洞 (12)2.10电缆贯穿楼层槽盒内封堵 (13)2.11电缆槽盒贯穿楼层封堵 (14)2.12槽盒内钢吊架 (14)三、有机防火泥在电缆井中施工工艺 (16)3.1给排水管道 (18)3.2风管 (20)3.3收边收口 (21)一、防火封堵材料防火封堵材料应具有耐火及热膨胀等基本性能，《建筑防火封堵应用技术标准》中，列举了如下防火封堵材料：有机防火堵料：防火泥、防火密封胶，可塑性好，适用于不规则形状处、贯穿物考虑更换的场合。
无机防火堵料：又称防火灰泥，能够快速固化，适用于封堵后贯穿物基本不变的场合。
阻火包：施工便捷，适用于较大孔洞、贯穿物考虑更换的场合。
防火板：包括：防火隔板、防火喷涂矿棉板，机械强度高，适用于较大孔洞、兼顾承载功能。
阻火圈：内部填充阻燃膨胀材料的金属卡箍，可固定在塑料管道外壁。
防火涂料：能够形成耐火隔热保护层，可涂刷在电缆及构筑物表面。
除此之外，还有防火模块防火泡沫等。
这些材料往往不是单一、而是通过两种或多种的灵活组合，共同完成管道系统的防火封堵。
二、管道防火封堵施工工艺桥架、母线桥架贯穿楼板母线贯穿楼板桥架贯穿墙体母线贯穿墙体桥架、母线贯穿楼板、墙体时，楼板处宜设置挡水台，楼板下部安装有一定强度的防火板作为支撑，内部孔口较大时可采用阻火包封堵、再用防火泥塞缝，内部孔口较小时可直接采用防火泥封堵。
2.1阻火包的施工工艺1.施工前将封堵工作面清理干净，做到无油、无粉尘及其它异物，按电缆顺序梳理整齐。
2.将阻火密封包整齐排列叠放至贯穿孔洞的电缆周围，压实后依次码放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洛阳正大国际南通华新项目部 2017.02.24
1
防火封堵效果图
2
材料：1-防火板 2-防火堵料（防火泥） 3防火包及防火岩棉
3
防火板制作示意图
4
电缆桥架穿楼板的防封堵做法
1、耐火隔板采用矿棉半硬板（Ef-85 型耐火 隔板）。
2、上下防火板夹层空间内可用岩棉或阻火包 填塞，防火板间隙用防火泥封堵，桥架内 部也应用防火包材料上下层隔离。
5、在楼板和防火堵料上面再安装一块防火板。
6、在电缆桥架与防火板缝隙内填塞防火堵料
（防火泥）。
6
4、桥架盖板要求穿楼板处应断开。
5
基本要求
1、桥架吊线安装、固定牢固。桥架前后左右预 留30mm空隙，余采用与楼板同耐火强度的砼 补洞。
2、测量孔洞尺寸，按孔洞尺寸准备角钢和防火 板，四周至少多出30mm。
3、在楼板下方用膨胀螺栓固定防火板。
4、在防火板上填塞防火包或速固型无机防火堵 料。
