烧结基本理论与类型介绍
烧结
➢ 在有液相参与的烧结中，当固相在液相中存在可溶性，这 时烧结传质过程就由部分固相溶解，而在另一部分固相上 沉积，直至晶粒长大和获得致密烧结体。
四、烧结推动力
➢ 粉体颗料尺寸很小，比表面积大，具有较高的表面能， 即使在加压成型体中，颗料间接触面积也很小，总表 面积很大而处于较高能量状态。根据最低能量原理， 它将自发地向最低能量状态变化，使系统的表面能减 少。
按照烧结时传质机理分为：
固相烧结
液相烧结
气相烧结
只有固相传质 有液相参与下的烧结 蒸汽压较高
烧结方法
常规烧结
微波烧结
反应烧结
高温自蔓延烧 结（SHS）
气氛压力烧结
放电等离子烧 结
热压烧结
冷等静压烧结
常规烧结
➢ 常规烧结一般采用常规 加热方式，在传统电炉 中进行，是目前陶瓷材 料生产中最常采用的烧 结方法。
烧结是一个不可逆过程，系统表面能降低 是推动烧结进行的基本动力。
五、影响因素
• 原始粉料粒度 • 外加剂作用 • 烧结温度和保温时间 • 盐类的选择及其煅烧条件 • 气氛的影响 • 成型压力的影响
谢谢
度提高。
烧结机理 (一) 颗粒的粘附作用 (二) 物质的传递
(一) 颗粒的粘附作用
➢ 粘附是固体表面的普遍性质，它起因 于固体表面力。当两个表面靠近到表 面力场作用范围时。即发生键合而粘 附。粘附力的大小直接取决于物质的 表面能和接触面积，故粉状物料间的 粘附作用特别显著。
➢ 因此，粘附作用是烧结初始阶段，导 致粉体颗粒间产生键合、靠拢和重排， 并开始形成接触区的一个原因。
➢ 优点：具有升温速度快、加热时 间短、烧结温度低等优势，可形 成超细晶粒甚至纳米晶粒材料， 同时无明显各向异性。
烧结基础知识
1. 烧结基础知识2. 烧结的含义将含铁粉状料或细粒料进行高温加热,在不完全熔化的条件下烧结成块的过程。
铁矿粉烧结就是一种人造富矿的过程。
2.1. 烧结的方法(1)鼓风烧结:烧结锅,平地吹;(2)抽风烧结:(a)连续式:带式烧结机与环式烧结机等;(b)间歇式:固定式烧结机,如盘式烧结机与箱式烧结机;移动式烧结机,如步进式烧结机;(3)在烟气中烧结:回转窑烧结与悬浮烧结。
2.2. 烧结生产的工艺流程一般包括:原燃料的接受、贮存,溶剂、燃料的准备,配料,混合,制粒,布料,点火烧结,热矿破碎,热矿筛分,热矿冷却,冷矿筛分,铺底料、成品烧结矿及返矿的贮存、运输等工艺环节。
机上冷却工艺不包括热矿破碎与热矿筛分。
现代烧结工艺流程不再使用热矿工艺,应使用冷矿工艺。
在冷矿工艺中,宜推广具有铺底料系统的流程。
2.3. 烧结厂主要技术经济指标烧结厂的主要技术经济指标包括利用系数、作业率、质量合格率、原材料消耗定额等。
2.3.1. 利用系数每台烧结机每平方米有效抽风面积(m2)每小时(h)的生产量(t)称烧结机利用系数,单位为t/(m2*h)。
它用台时产量与烧结机有效抽风面积的比值表示:利用系数==台时产量就是一台烧结机一小时的生产量,通常以总产量与运转的总台时之比值表示。
这个指标体现烧结机生产能力的大小,它与烧结机有效面积的大小无关。
利用系数就是衡量烧结机生产效率的指标,它与烧结机有效面积的大小无关。
2.3.2. 烧结机作业率作业率就是设备工作状况的一种表示方法,以运转时间占设备日历时间的百分数表示:设备作业率=×100%日历台时就是个常数,每台烧结机一天的日历台时即为24台时。
它与台数、时间有关。
日历台时=台数×24×天数事故率就是指内部事故时间与运转时间的比值,以百分数表示:事故率=×100%设备完好率就是衡量设备良好状况的指标。
按照完好设备的标准,进行定期检查。
设备完好率就是全厂完好设备的台数与设备总台数的比值,用百分数表示:设备完好率=×100%2.3.3. 质量合格率烧结矿的化学成分与物理性能符合原冶金部YB/T421标准要求的叫烧结矿合格品,不符合的烧结矿叫出格品。
烧结工艺理论知识(全面)
烧结工艺理论知识（全面）第一章烧结生产概述§1-1烧结生产在冶金工业中的地位一、详述热处理工艺的产生和发展烧结方法在冶金生产中的应用，起初是为了处理矿山、冶金、化工厂的废气物（如富矿粉、高炉炉尘、扎钢皮、炉渣等）以便回收利用。
随着钢铁工业的快速发展，矿石的开采量和矿粉的生成量亦大大增加。
据估计，每生产1t生铁须要1.7～1.9t铁矿石，若就是贫矿，须要的铁矿石则更多。
另外，由于长期的采矿和消耗，能够轻易用以炼钢的富矿愈来愈少，人们不得不大量采矿贫矿（含铁25%～30%）。
但贫矿轻易浸出炼钢就是很不经济的，所以必须经过选矿处置。
选矿后的精矿粉，在含铁品位上就是提升了，但其粒度不合乎高炉炼钢建议。
因此，对采矿出的粉矿（0～8mm）和精矿粉都必须经过造块后方可以用作炼钢。
我国铁矿资源多样，但贫矿较多，约占到80%以上，因此，炼钢前大都需经碎裂、筛分、选矿和造块等处理过程。
烧结生产的历史已有一个多世纪。
它起源于资本主义发展较早的英国、瑞典和德国。
大约在1870年前后，这些国家就开始使用烧结锅。
我国在1949年以前，鞍山虽建有10台烧结机，总面积330m2，但工艺设备落后，生产能力很低，最高年产量仅几十万吨。
我国铁矿石烧结领域取得的成就，概括起来包括以下几个方面：（1）热处理工艺：自1978年马钢冷烧技术科技攻关顺利后，一批重点企业和地方骨干企业基本顺利完成了苏烧改冷烧工艺。
部分企业投入使用原料搅匀料场，并投入使用，绝大多数钢铁企业同时实现了自动化配料、混合机加强制粒、偏析布料、加热筛分、整粒及砌底料技术。
（2）新工艺、新技术开发和应用：如高碱度烧结矿技术、小球烧结技术、低温烧结技术、低硅烧结技术等，在钢铁企业得到推广应用，并取得了显著的效益。
（3）设备大型化和自动化：20世纪50年代，我国最小烧结机75m2，60年代130m2，80年代265m，90年代宝钢二、三期和武钢等450m烧结机相继投产，这些都就是我国自行设计、自行生产，并同时实现自动化生产的。
一、烧结基本原理精讲
⼀、烧结基本原理精讲⼀、烧结（1）、烧结基本原理烧结是粉末冶⾦⽣产过程中最基本的⼯序之⼀。
烧结对最终产品的性能起着决定性作⽤，因为由烧结造成的废品是⽆法通过以后的⼯序挽救的；相反，烧结前的⼯序中的某些缺陷，在⼀定的范围内可以通过烧结⼯艺的调整，例如适当改变温度，调节升降温时间与速度等⽽加以纠正。
烧结是粉末或粉末压坯，加热到低于其中基本成分的熔点温度，然后以⼀定的⽅法和速度冷却到室温的过程。
烧结的结果是粉末颗粒之间发⽣粘结，烧结体的强度增加。
在烧结过程中发⽣⼀系列物理和化学的变化，把粉末颗粒的聚集体变成为晶粒的聚结体，从⽽获得具有所需物理，机械性能的制品或材料。
烧结时，除了粉末颗粒联结外，还可能发⽣致密化，合⾦化，热处理，联接等作⽤。
⼈们⼀般还把⾦属粉末烧结过程分类为：1、单相粉末（纯⾦属、古熔体或⾦属化合物）烧结；2、多相粉末（⾦属—⾦属或⾦属—⾮⾦属）固相烧结；3、多相粉末液相烧结；4、熔浸。
通常在⽬前PORITE微⼩轴承所接触的和需要了解的为前三类烧结。
通常在烧结过程中粉末颗粒常发⽣有以下⼏个阶段的变化：1、颗粒间开始联结；2、颗粒间粘结颈长⼤；3、孔隙通道的封闭；4、孔隙球化；5、孔隙收缩；6、孔隙粗化。
上述烧结过程中的种种变化都与物质的运动和迁移密切相关。
理论上机理为：1、蒸发凝聚；2、体积扩散；3、表⾯扩散；4、晶间扩散；5、粘性流动；6、塑性流动。
（2）、烧结⼯艺2-1、烧结的过程粉末冶⾦的烧结过程⼤致可以分成四个温度阶段：1、低温预烧阶段，在此阶段主要发⽣⾦属的回复及吸附⽓体和⽔分的挥发，压坯内成形剂的分解和排除等。
在PORITE微⼩铜、铁系轴承中，⽤R、B、O（Rapid Burning Off）来代替低温预烧阶段，且铜、铁系产品经过R、B、O后会氧化，但在本体中可以被还原，同时还可以促进烧结。
2、中温升温烧结阶段，在此阶段开始出现再结晶，⾸先在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时颗粒表⾯氧化物被完全还原，颗粒界⾯形成烧结颈。
烧结工艺知识点总结大全
烧结工艺知识点总结大全一、烧结原理1. 烧结是指将粉末材料在一定温度下加热，使其颗粒间发生结合，形成致密的块状产品。
烧结的基本原理是固相扩散，即热力学上的固相之间的扩散过程。
2. 烧结过程中主要有三种力学过程，分别为颗粒间的原子扩散、颗粒间的表面扩散和颗粒间的体扩散。
这三种扩散方式相互作用，共同促进颗粒间发生结合。
3. 烧结过程中温度、时间和压力是影响烧结效果的重要因素。
通过控制这些参数，可以使烧结过程更加均匀和有效。
二、烧结设备1. 烧结设备主要包括热处理炉、烧结炉、烧结机等。
不同的烧结设备适用于不同的烧结材料和工艺要求。
2. 烧结设备的主要部件包括燃烧室、加热炉、炉膛、热风循环系统、控制系统等。
这些部件共同作用，实现对粉末材料的加热和烧结作用。
3. 热处理炉是常见的烧结设备之一，主要通过电阻加热、气体燃烧等方式对粉末材料进行加热处理，适用于各种金属和非金属材料的烧结工艺。
三、烧结工艺控制1. 烧结工艺控制是烧结过程中的关键环节，可以通过控制温度、时间、压力等参数，实现对烧结过程的精确控制。
2. 烧结工艺控制的主要方法包括PID控制、自适应控制、模糊控制等。
这些控制方法通过对烧结过程中的各个参数进行实时监测和调整，以实现对烧结过程的精确控制。
3. 在实际生产中，烧结工艺控制可以通过计算机控制系统实现自动化，提高生产效率和产品质量。
四、烧结材料选型1. 烧结工艺适用于各种粉末材料，包括金属粉末、陶瓷粉末、粉末冶金材料等。
根据不同的材料性质和要求，选择合适的烧结工艺和设备。
2. 烧结材料的选型考虑因素包括原料种类、粒度、成分、形状等。
根据不同的要求，选择合适的烧结材料，可以有效提高产品质量和生产效率。
3. 在烧结材料选型过程中，也需要考虑成本、资源利用率和环境保护等方面的因素，以实现经济、环保和可持续发展。
五、烧结工艺的应用1. 烧结工艺广泛应用于金属、陶瓷、粉末冶金、电子材料等行业。
在金属制品生产中，烧结工艺可以用于制造各种粉末冶金制品、焊接材料、钎焊材料等。

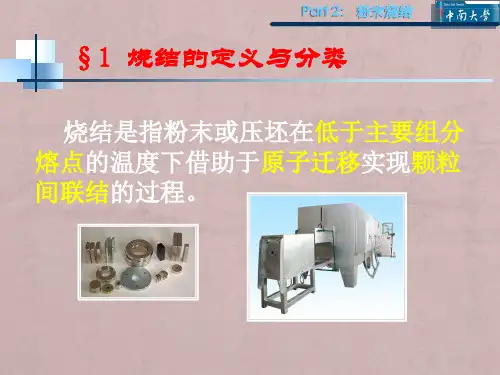

烧结基础理论
2 烧结机构的分类
• 描述物质迁移通道和过程进行速度
烧结机构示意图
表面迁移：S—S 表面扩散(surface diffusion)：球表面层原子向颈 部扩散。 蒸发-凝聚(evaporation-condensation)：表面层原 子向空间蒸发，借蒸汽压差通过气相向颈部空间扩 散，沉积在颈部。
（x>>ρ）
• 作用在颈部的张应力指向颈外
• 导致烧结颈长大，孔隙体积收缩
• 随着烧结过程的进行，∣ρ∣的 数值增大
• 烧结驱动力逐步减小
2、中期
• 孔隙网络形成，烧结颈长大。有效 烧结应力Ps为 Ps =Pv-γ/ρ（Pv为烧结气氛 的压力，若在真空中，为0）
3、后期
• 孔隙网络坍塌，形成孤立孔隙 • →封闭的孔隙中的气氛压力随孔隙半径r收缩而增
宏观迁移：V—V 体积扩散(volume or lattice diffusion)：借助于 空位运动，原子等向颈部迁移。
粘性流动(viscous flow)：非晶材料，在剪切应力 作用下，产生粘性流动，物质向颈部迁移。
§1 烧结的基本过程与孔隙结构的演化
烧结三阶段
➢ 粘结面的形成 ➢ 烧结颈（sintering neck）的形成与长大 ➢ 闭孔隙的形成和球化
一、粘结面的形成
过程：在粉末颗粒的原始接触面，通过颗粒表 面附近的原子扩散，由原来的机械嚙合转变为
原子间的冶金结合,形成晶界
结果： 坯体的强度增加，表面积减小
压制压力） • 提高γ（活化）
二、烧结扩散驱动力(driving force for atom diffusion)空位浓度梯度
烧结过程的基本理论
高温区厚度计算（即燃烧带大小的计算）可采用C.T.布拉塔可 夫及B.U.杜卡什提出的新方法，其计算公式如下（烧结料内 燃料与惰性料组成并两者不发生化学反应）：
24
上式表明：燃烧带的宽度是由燃料粒度直径、 气流速度、原始气体中氧的浓度、料层透气性及 系数b来决定的。
计算结果与实验室测定结果很接近，但由于计 算式的假定条件与实际生产条件有差别，计算结 果与实际的误差值不超过30％～40％。
11
2.2 燃料的燃烧与热交换
• 烧结过程中，固体燃料燃烧所获得的高温和CO气体，为液相 生成和一切物理化学反应的进行，提供了所必需的热量和气 氛条件。
2.2.1 燃烧反应的一般规律 • 所谓燃烧反应就是在着火温度下，燃料中的可燃成分被激烈
氧化的过程，并放出大量热量。 • 烧结生产所用的固体燃料焦粉和无烟煤燃烧的一般原理如下：
因此，烧结过程可在较短时间内完成，当料层小于 300 mm时，烧结时间一般为12～16 min。
19
二、高温区的温度水平和厚度
注意区分烧结料层与烧结矿层
20
二、高温区的温度水平和厚度 理解出发点：在烧结过程中，燃烧层从原料表面逐渐向原料内部移动
高温区温度水平对烧结矿的影响： ✓ 高温区温度↑→生成液相多→烧结矿的强度↑； ✓ 温度过高→出现过熔现象，烧结料层的透气性↓（ ？ ），气流阻力↑，
21
图2-3是烧结料层高温区热平衡示意图，从中我们可以看 出下列平衡关系。
22
影响高温区温度水平及厚度的因素：
（1）配碳量：配C量↑→QT↑→燃烧层的温度水平↑，厚度↑ （2）燃料的粒度：粒度↓→比表面积↑→与空气接触条件↑→燃烧速度
↑→温度水平高、厚度小 （3）固体燃料的燃烧性能：
烧结理论及工艺要求
烧结理论及工艺要求
一、烧结理论
烧结，它是一种特殊的金属加工方法，是将金属粉末或粒子因加热及
压实而聚结成固态或凝固态的工艺。
烧结过程一般分为三个阶段，疏松期、烧结期和结晶期。
烧结期包括加热期、热压期和持热期。
1、疏松期：粉末在温度小于熔点时，它的聚结能力较低，它的表面
比较滑，一般称为粉末状态，它既可以形成颗粒和宏观结构。
2、烧结期：当温度上升到金属熔点以上时，粉末微粒之间的聚结能
力增强，它的表面光滑，此时粉末形成了小的颗粒，并可以粘合在一起，
形成较大的烧结体。
3、结晶期：当温度上升到金属晶体化温度时，粉末发生晶体结构，
进一步烧结，形成金属晶体。
二、烧结工艺要求
1、烧结温度：烧结温度是控制烧结成果的重要参数，一般来说，烧
结温度应高于金属的熔点，低于其晶体化温度。
2、压力：压力也是影响烧结成果的重要参数。
如果压力太低，烧结
质量就会受到影响，这时就需要使用较高的压力，以保证烧结质量。
3、时间：在烧结过程中，烧结时间也是一个重要的参数，如果烧结
时间不足，就可能导致金属的结晶不匀，从而影响烧结的成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）影响烧结再结晶的因素 1）孔隙：阻碍再结晶晶粒长大 → 烧结再结晶晶粒长大发生于烧结后期，孔隙
明显减少后！
再结晶后晶粒尺寸d f df=d/f d/d0 =d/df =f =0.1
d、d0 —孔隙、原始粉末颗粒尺寸 f—孔隙体积分数
迁移。
12
为什么会导致颗粒间的距离缩短？
原子的扩散，颗粒间的距离缩短 烧结颈间形成了微孔隙 微孔隙长大 颗粒聚合导致烧结颈间的孔隙结构坍塌 银粉的烧结提供了相关证据
13
14
15
（3） 闭孔隙的形成和球化 孔隙管道被分隔成一系列的小孔隙，最后发展成孤立孔隙并 球化 处于晶界上的闭孔有的可能消失，有的因发生晶界与孔隙间 的分离现象而成为晶内孔隙（intragranular pore），并充分 球化。
20
（3） 烧结温度 T 指最高烧结温度，即高温保温温度 一般：T烧绝 =（2/3-4/5） T熔绝 （α=0.67-0.80） 下限略高于：再结晶温度， 上限取决于：性能要求、技术和经济因素
21
2. 烧结时间t
指高温保温阶段的时间 注意：烧结时间≠烧结过程时间 烧结曲线：T-t关系曲线
Ttຫໍສະໝຸດ 22化合物：Al2O3、MoSi2、SiC 等
3
一、 烧结的基本过程（烧结阶段的划分） 1. 烧结过程的现象 （1）辅助添加剂的排除（蒸发与分解） →形成内压 →若内压超过颗粒间的结合强 度 →膨胀, 起泡或开裂等 →废品
4
（2）当烧结温度达到退火温度时，压制过程的内应 力释放,并导致压坯尺寸胀大, 产生回复和再结晶现 象 由于颗粒接触部位在压制过程中承受大量变形 ，为再结晶提供了能量条件。
17
二、 烧结温度和烧结时间 1. 烧结温度
（1）单元系烧结的起始温度 单元系烧结时，存在一最低起始温度，既使烧结体物理
力学性能发生显著改变的温度。 许提：密度发生显著改变的最低塔曼温度指数α：
α= Ts/Tm 不同金属，α值不同（Ts不同）：Au—0.3，Cu—0.35，
Fe—0.4， W—0.4……
烧结基本理论和类型介绍
Theory of Sintering
本章内容
§5.1 概述 §5.2 烧结过程热力学 §5.3 烧结机构 §5.4 单元系烧结 §5.5 多元系固相烧结 §5.6 液相烧结 §5.7 活化烧结
2
第四节 单元系烧结
定义：单相（纯金属、固定成分化合物或均匀固溶 体）粉末或压坯在固态下烧结，烧结过程中不出现 新的组成物或新相、无物质聚集状态的改变。 实例：纯金属：W、Mo、Cu、Fe，
18
（2） 按温度划分的烧结阶段
1）低温预烧阶段：α≤0.25 金属回复、吸附气体、粘结剂等排除
2）中温升温烧结阶段： α≤0.45-0.55 再结晶、形成烧结颈
3）高温保温完成烧结阶段：α≤0.5-0.85 闭孔形成、烧结体密度增加
19
Three stages of sintering
Burn-off: create permeability by remove lubricants or binders
（3）孔隙缩小，形成连通孔隙网络，封闭孔隙…… （4）晶粒长大 （5）烧结体强度增大，物理性能明显改善
5
2. 烧结阶段的划分 等温烧结按时间划分成界限不十分明确的三个阶段：
➢ 粘结面的形成 ➢ 烧结颈（sintering neck）的形成与长大 ➢ 闭孔隙的形成和球化
6
（1） 粘结面的形成
在粉末颗粒的原始接触面，通过颗粒表面附近的原 子扩散，由原来的机械啮合转变为原子间的冶金结 合, 形成晶界。
High temperature stage: solid-state diffusion and bonding the particles with sufficient time to produce desired density
Cooling period: lower temperature while retain controlled atmosphere, prevent oxidation occur or thermal shock
16
Hirschhorn的烧结阶段划分：
1）颗粒间开始粘接 Interparticle bonding 2）颈部长大 Neck growth 3）孔道封闭 Closure of pore channels 4）孔洞圆滑 Rounding of pores 5）孔洞收缩或致密化 Pore shrinkage，densification 6）孔洞粗化 Pore coarsening
26
孔隙数量：一般烧结后密度增加，总孔隙率减少， 但开、闭孔率变化趋势不同。
27
2. 再结晶与晶粒长大 （1） 单元系烧结再结晶的基本形式
颗粒内再结晶：再结晶形核发生于颗粒接触表面， 向相邻颗粒内长大，晶粒边界不越过颗粒边界。
颗粒间聚集再结晶：再结晶形核发生于颗粒接触 表面，向相邻颗粒内长大，晶粒边界越过颗粒边界， 颗粒合并，晶粒长大。
23
24
三、 烧结体显微组织的变化 1. 烧结体孔隙的变化 孔隙的形状、大小、数量、分布都发生变化
孔隙形状：连通网络→封闭→球化 孔隙大小：平均尺寸逐渐减小，烧结后期，闭孔
形成后，小孔消失，少数孔隙尺寸可能增大
25
孔隙分布：靠近晶界、表面处的孔隙易通过扩散 消失，最终少量隔离孔隙远离表面和晶界。
7
8
9
粘结面形成导致：
坯体的强度增加，表面积减小 金属粉末产生烧结：导电性能提高是粉末烧结发生的标志
，而非出现烧结收缩 为什么能形成粘结面？
范德华力: 接触压力ｐ＝20-300MＰa（接触距离为0.2nm时） 金属键合力: 约为范德华力的20倍 附加应力（存在液相时） 电子作用力：电子云重叠，导致电子云密度增加
10
铜粉颗粒间的接触压力： F（r）=2450/r（MPa）
r=3nm，接触压力为817MPa r=6nm，接触压力为408MPa r小于1.5nm，为排斥力
11
（2）烧结颈形成与长大(neck growth)
前期的特征：形成连续的孔隙网络，孔隙表面光滑化； 后期的特征：孔隙进一步缩小，网络坍塌并且晶界发生
