水电预留预埋施工技术交底(主体)

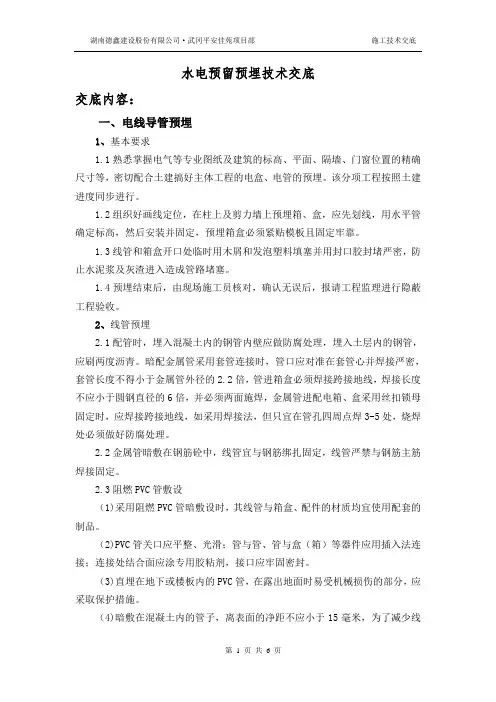

水电预留预埋技术交底1
水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
水电预留预埋技术交底
交底人：交底人：交底人：1对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土建梁或墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉,以免给后续施工带来不必的麻烦;向上的管路在引出位置应固定一根不小于8的钢筋,用以固定位置和保护管路不受外力损伤折断;管口必须封堵严密,可以采用管堵封堵;在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形;2对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,而等到土建拆模后再向下引的办法;具体做法是：在需要引下的位置预埋一块200×100×100mm的聚苯板,聚苯板要紧贴模板固定,把管头插入聚苯板中,并连接牢固紧密;等到土建拆模后安装隔墙板时,挖开聚苯板并将管路引下;既避免模板的损坏,又可以保证引下位置的准确;注意管口必须封堵严密,可以采用管堵封堵;3对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒接头连接,并将盒接头与灯头盒固定,然后连接另一端;连接后把管路与钢筋绑扎固定;交底人：4.管路连接包括管路与管路的连接和管路与灯头盒的连接两种情况：1管路与管路的连接,直线管路采用配套的直管接头连接,管的接口应在直管接头的中心位置,即将接头插接到位;根据管路要求采用90直角弯管接头时,管路要插入直角弯管的承插口处,并插接到位;管路插接后必须使用配套的扣压器压接,其扣压点不少于两点;压接后在每个联结口处涂抹铅液,以使管路接口封密闭并形成完整统一的接地体,从而不必焊跨接地线;2管路与盒的连接,采用配套的爪型螺纹管接头,接头的一端按上面管接头的连接方法与管路连接,另一端使用专用扳手与盒锁紧,爪型根母护口要完好,以保证良好的接地电气通路,且不必焊跨接地线;5.管路的套丝：不需现场套丝;6.管路的切断对于直径在20mm以下或以上的管路可以使用钢锯或手磨机进行剪切,注意不能使切断的管口发生变形,但必须用钢锉把管口内外的毛刺修整平齐;不能出现斜口,以避免接管时出现质量问题;7.管路的弯曲对于直径在25mm以下的管路,使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入需要煨弯的部位,如果管路长度大于弹簧长度可用铁丝拴交底人：交底人：交底人：交底人：交底人：交底人：交底人：。
给排水预留预埋技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。
1.4洞的留设平面位置详见预留预埋图。
1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。
1.6给水管井按照预埋图预留方洞。
2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。
2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。
在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。
以此类推保证所有楼层预埋管件中心位置在一条直线上。
2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。
4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。
留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。
5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。
5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。
穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。
主体电气预留预埋技术交底
铜冶一标段主体电气预留预埋技术交底
1、墙体线盒标高，按照图纸设计标高，提高1公分，现在标准层是38线。
2、墙体线盒坐标，按定位图纸施工，把钢筋保护层和后期抹灰量考虑进去，保护层按2公分考虑，抹灰层按1.5公分考虑。
3、墙体线管绑扎，300高线盒绑扎二道，其他高度线盒按200一道绑扎，绑扎铁丝必须用双根铁丝。
4、配电箱按定位图纸坐标预留甩管，后砌墙甩管按定位图预留好，最大误差不能超过3公分。
5、顶板线盒坐标按定位图纸位置预留，偏差不能大于1.5公分，顶板线管绑扎，线盒根部一道，接头两边各一道，其他部位按300一道绑扎，绑扎铁丝用双根。
小管让大管，管间距留缝大于3公分布置，不可三层管交叉，配电箱出管有序排列整齐，不允许出现横错交叉，二次墙上返管要垂直。
6、墙体线盒出墙度要达到90%，公司建议电焊线盒顶棍，保证线盒的出墙率，班组有好的方法也可以施工，穿筋要电焊焊死。
7、墙体连排线盒的，线盒中间要按1.5公分的留缝。
8、墙体线盒标高一户误差最大五毫米，墙体做盒要全部拉水平线绳，线绳最后留在墙体不用拆除。
9、材料使用俭省节约，不可浪费如有发现经济处罚。
10、文明施工，做到工完场清，现场不允许有富余材料。
11、±0以下平线按45线施工，标准层38线，一层32线，一层大堂45线，楼梯休息平台47线。
12、管道井、电井非标盒底标高按500施工。
13，所以钢管敷设必须与钢筋焊接牢固，特别是墙体甩管弯弯处焊接要牢固。
交底人；崔利民接收人；
河北天皓建筑安装有限公司
2019 7 13
河北天皓建筑安装有限公司保利城一标项目
2019年6月30日。

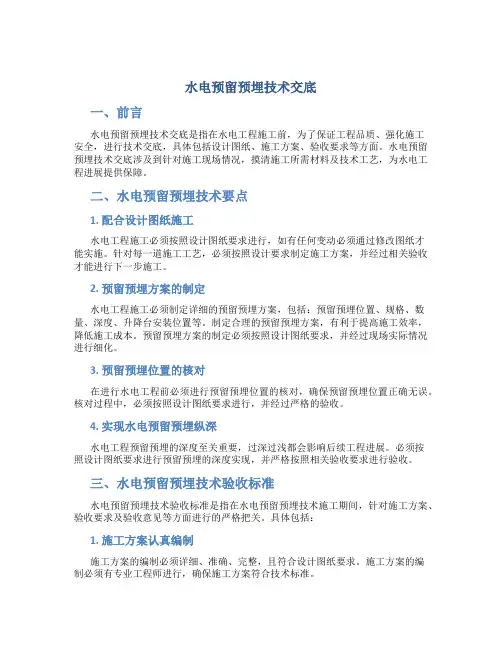

水电预留预埋技术交底1
水电预留预埋技术交底一、前言水电预留预埋技术交底是指在水电工程施工前，为了保证工程品质、强化施工安全，进行技术交底，具体包括设计图纸、施工方案、验收要求等方面。
水电预留预埋技术交底涉及到针对施工现场情况，摸清施工所需材料及技术工艺，为水电工程进展提供保障。
二、水电预留预埋技术要点1. 配合设计图纸施工水电工程施工必须按照设计图纸要求进行，如有任何变动必须通过修改图纸才能实施。
针对每一道施工工艺，必须按照设计要求制定施工方案，并经过相关验收才能进行下一步施工。
2. 预留预埋方案的制定水电工程施工必须制定详细的预留预埋方案，包括：预留预埋位置、规格、数量、深度、升降台安装位置等。
制定合理的预留预埋方案，有利于提高施工效率，降低施工成本。
预留预埋方案的制定必须按照设计图纸要求，并经过现场实际情况进行细化。
3. 预留预埋位置的核对在进行水电工程前必须进行预留预埋位置的核对，确保预留预埋位置正确无误。
核对过程中，必须按照设计图纸要求进行，并经过严格的验收。
4. 实现水电预留预埋纵深水电工程预留预埋的深度至关重要，过深过浅都会影响后续工程进展。
必须按照设计图纸要求进行预留预埋的深度实现，并严格按照相关验收要求进行验收。
三、水电预留预埋技术验收标准水电预留预埋技术验收标准是指在水电预留预埋技术施工期间，针对施工方案、验收要求及验收意见等方面进行的严格把关。
具体包括：1. 施工方案认真编制施工方案的编制必须详细、准确、完整，且符合设计图纸要求。
施工方案的编制必须有专业工程师进行，确保施工方案符合技术标准。
2. 施工现场验收水电预留预埋技术验收要求必须在施工现场进行，包括施工材料、工程施工、验收情况、施工质量等方面的细节检查。
现场验收必须有专业工程师进行，验收合格后才能进行下一步工程。
3. 施工前、中、后验收水电预留预埋技术的验收要求必须在工程施工前、中、后进行，如果发现任何不符合设计要求的地方，必须及时提出并进行修改。

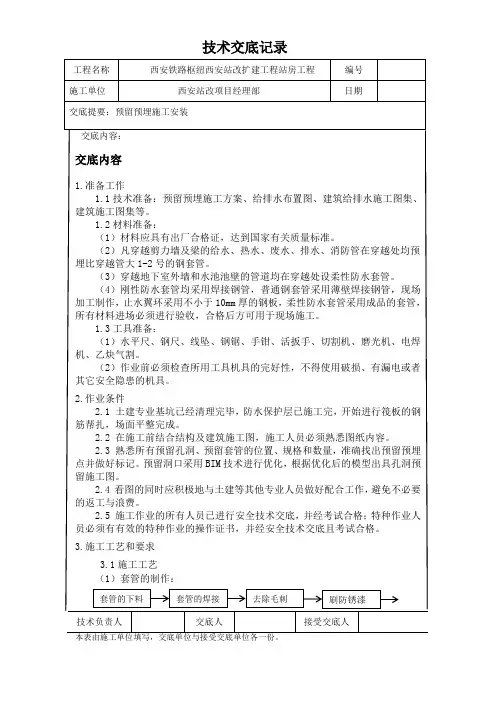

预留预埋工程施工技术交底
施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。
消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。
A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。
3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。
水电预留预埋安装施工技术交底
目录
2
一 • 交底目的 二 • 工艺流程 三 • 施工工艺 四 • 成品保护 五 • 成型效果
交底目的
3
1、掌握支模现浇混凝土结构水电一次预留预埋安装施工的相关内容。 2、掌握强弱电一次配管、线盒、电箱安装定位及如何减少浇筑砼后堵塞的风 险且保证拆模后的观感的相关措施。 3、掌握给排水一次预留预埋，套管、止水节如何安装定位且保证浇筑后的观 感及保证后期给排水管安装后的观感的相关措施。
小+两边的铝模厚度。
再用两根 Φ12钢筋 和两根铁 丝左右对 拉将套管
固定
施工工艺
板上预埋线盒安装：
用油漆做好走向标识， 便于后面配管 橡胶块填充线盒一次精准定位施工： 利用橡胶块及长头螺栓与模板进行 固定，橡胶块同模板随拆随装。
14
两颗Φ4*20的 铆钉对角铆固
施工工艺
板上穿板止水节安装：
根据施工图先用 卷尺按设计尺寸 定位，再用Φ4钻 头的手枪钻与止 水节对应的模板 上开孔，最后采 用4颗Φ4*20的铆 钉在Φ110、Φ75 的止水节进行固 定，Φ50的止水 节可采用2颗Φ4 的铆钉对穿过线盒，两 端焊接于剪力墙 主筋上，用于线 盒的固定和定位
利用Φ8的圆钢（ 圆钢的长度根据剪 力墙大小做调整） 焊接在主筋上，用 于控制线盒与剪力 墙齐平，保证线盒
的成型效果
焊接时保证圆钢端 头与线盒齐平
施工工艺
10
墙柱上穿墙柱套管安装：
套管制作好后，根据施工图标高及位置将套管用扎丝绑扎在剪力墙主筋上可靠固定且必须向外墙5-10% 的坡度，防止暴雨时雨水倒灌。结构钢筋无法匹配固定位置时，必须增加设置独立短钢筋固定措施，不 得砸乱结构钢筋骨架破坏成品。
给排水工程预留预埋技术交底(2024)
工程特点
高层建筑，结构复杂，给排水系统庞大
预留预埋定义及作用
01
02
03
预留
在建筑施工过程中，根据 设计要求，提前预留出未 来需要安装的设备或管道 的孔洞、凹槽等空间。
预埋
在建筑施工过程中，将管 道、线管、接线盒等按设 计要求，预先埋设在墙体 、楼板等结构内。
适用于小型设备和一般设备，施工简单、成本 低。
钢结构基础
适用于需要经常移动或拆卸的设备，具有轻便、灵活的特点。
施工前准备工作
熟悉施工图纸
了解设备基础的尺寸、位置、标高等信息。
准备施工材料和工具
包括水泥、砂、石、钢筋、模板、支架等材 料和搅拌、振捣、切割等工具。
确定施工方案
根据设备基础类型和现场实际情况，确定合 理的施工方案。
作用
确保给排水管道、设备等 在主体结构施工完成后能 够顺利安装，提高施工效 率，保证工程质量。
重要性分析
保证施工质量
通过精确的预留预埋，可以避免后期安装过程中 对主体结构的破坏，保证施工质量。
降低工程成本
精确的预留预埋可以减少后期返工和修补工作， 从而降低工程成本。
ABCD
提高施工效率
预留预埋工作在施工前期进行，可以缩短后期安 装时间，提高整体施工效率。
预留孔洞
在建筑结构施工过程中， 根据给排水管道设计图纸 ，预留出管道穿越墙体的 孔洞。
管道安装
将加工好的管道按照设计 要求的走向、标高和坡度 进行安装，确保管道安装 位置准确。
质量检查与验收标准
质量检查
在施工过程中，对管道的加工、安装等各个环节进行质量检查，确保施工质量符合设计要求和相关标 准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术交底：
水电预留预埋工程施工技术交底
审核：蒋海平
编制：刘汶璋时间：2014-12-20
四汇建设集团有限公司
水电预埋预留工程施工技术交底
交底内容：
一、电线导管预埋
1、基本要求
1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋
2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设
（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（2)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（3)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；
电管弯曲允许最大长度
（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
（6）PVC管连接方法：将管子清理干净，在管子接头表面均匀刷一层PVC胶水后，立即将刷好胶水的管头插入接头内，不要扭转，保持约15s不动，即可以贴牢。
二、预留孔洞
1、在土建工种施工过程中，水电安装应与土建配合进行管道、竖井、管道井等入户、穿墙、穿楼板的孔洞预留，保证预留孔洞的质量进而保证结构验收，确保今后安装施工顺利进行。
2、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置。
根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前按照图纸要求的尺寸
位置进行预留.
3、由水电技术员复核位置和尺寸，确认无误后，方可通知土建工种关模。
4、在土建工种关模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等。
5、预埋上下层预留孔洞时，中心线应垂直，预留的木框拆模后留在墙体内，钢制管待混凝土稍凝固时需细心拔出钢管，把握好拔管时间，保证预留孔洞的光滑和成型。
6、拆模后，组织操作员和施工员复核预留孔洞的尺寸，并作好记录，对不合格的孔洞，需提出处理的方法和意见，待批准后实施。
7、下面是各类孔洞的具体预留方法：
7.1一般孔洞预留
结构施工过程中，确定专人跟踪配合，待土建施工到预留孔洞部位时，立即按水电留孔图中给定的穿管坐标和标高，在模板上做出标记。
在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定安装，并考虑方便拆除临时模具。
当遇有较大的孔洞、模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。
7.2卫生间孔洞预留
卫生间内各种水管孔洞预留是工程重点，对于卫生间洁具的排水预留洞，必须根据本工程确定使用的卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。
如因一些原因导致在卫生间排水套管在预留时，洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预留。
孔洞的尺寸可适当放大一号，为防止在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积，如必须重新开洞，则必须使用开孔机机械钻洞，严禁乱剔乱凿的现象出现。
7.3套管预留孔洞施工方法
根据管道管径尺寸，制作比管径大两号的钢套管（U-PVC管），钢套管（U-PVC 管）的长度通常为楼板厚度＋300mm。
在土建楼板模板铺设完毕，底筋绑扎完毕后，
根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管（U-PVC管）放在预留的位置，用铁丝将钢套管（U-PVC管）绑扎好，用铁钉将铁丝钉在模板上，将钢套管（U-PVC管）紧紧的固定在模板上，钢套管（U-PVC管）的底部与模板之间不留缝隙紧贴牢靠。
预埋好后，钢套管（U-PVC管）内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。
待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。
三、套管制作与安装
1、为了防止热胀冷缩破坏影响结构，热水及采暖管道穿楼板及墙体时均应做钢套管，套管管径比管道管径大两号。
套管顶部高出地面50mm（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。
2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。
防水套管的做法结合图纸要求并参照图集。
3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固定牢靠，封堵严密，位置准确。
4、常见预埋套管分类：
套管安装位置套管安装样图符号说明固定方式
穿建筑物隔墙套管1-钢管；2-钢套管；
3-密封填料；4-隔
墙；5-成品装饰板
（明装管道适用）
套管配合墙体
施工或使用机
械开洞后用水
泥砂浆固定
穿人防剪力
墙套管
柔性防水套管
1-钢管；2-法兰套
管；3-密封圈；4-
法兰压盖；5-螺柱；
6-螺母；7-法兰；8-
密封膏嵌缝；9-建筑
外墙；10-内侧；
11-柔性填缝材料
剪力墙处套管
需与结构钢筋
绑扎固定，一
次浇注在墙体
内
穿无防水要求楼
板1-钢管；2-钢套管；
3-密封填料；4-楼板套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。
穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；
3-翼环；4-挡圈；
5-石棉水泥；6-油麻
套管中部架设
钢筋于楼板
上，套管下部
水泥砂浆吊模
固定。
穿地上或建筑外
墙等防水墙体顶
板
刚性防水套管（钢管）1-钢管；2-钢套管；
3-翼环；4-挡圈；5-
石棉水泥；6-油麻
剪力墙处套管
需与结构钢筋
绑扎固定，一
次浇注在墙体
内。
刚性防水套管
1-铸铁管；2-钢套
管；3-翼环；4-石棉
水泥；5-油麻
剪力墙处套管
需与结构钢筋
绑扎固定，一
次浇注在墙体
内。
四、防雷接地工程
1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长≮100,焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
2、接地引下线利用结构柱内两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接. 引下点按设计.
3、每层水平连线利用结构梁周环焊接, 与引下钢筋焊通. 接地体为结构基础.
4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定：
4.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
4.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
4.3圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；
4.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；
4.5除埋设在混泥土中的焊接接头外，有防腐措施。
5、防雷引下线利用结构柱内或剪力墙内2根∅≥16或4根∅≥10的主钢筋，自下而上通长焊接。
五、注意事项
1、严格按设计及规范要求施工。
2、墙/柱內预留预埋在关模前施工好，并验收合格。
3、楼板内预留管在板底筋绑好后施工布置。
施工时注意对钢筋的保护，不得损坏钢筋的绑扎质量。
4、应配合土建施工，不得影响其它工程的正常施工进度。
5、每作完一段或一个工序要求自检，自检合格后报项技术负责人检查，做好隐蔽记录。
技术负责人检査合格后报监理验收，验收合格后方可进行下道工序施工。
