华为光传输设备安装调试标准化作业指导书作业班人员：共人工作负责人：作业时间：年月日时分至年月日时分作业地点：作业单位：1 适用范围本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》国家电网安监[2005]83号《电力安全工作规程》Q/CD-YX-200《江西省电力系统通信运行管理规程》DL 548-94《电力系统通信站防雷运行管理规程》DL/T 547-94《电力系统光纤通信运行管理规程》国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》3 作业前准备3.1 工作任务及人员分工序号内容责任人1 熟悉施工设计图纸2 材料、工器具准备。
3 机架固定、组装。
4 电源接线、设备开通测试。
5 作业结束验收。
3.2 人员要求标准✓序号内容备注1 精神状态良好。
2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。
3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。
4 工作班成员要服从工作负责人和专责监护人的安排。
3.3 准备工作安排✓序号工作项目工作内容或要求备注1 勘察现场。
调查作业环境及设备、电路运行情况。
2 开箱验货。
搜集开箱资料、检查设备是否完好。
3 施工方案安排。
熟悉施工图纸、资料，确定施工方案及作业程序。
4 准备工作所需主要工器具。
准备本次施工所必须的工器具。
详见附件3.45 准备工作所需主要材料。
材料充足、合格，符合现场实际需要。
详见附件3.56 根据现场工作时间和工作内容落实工作。
工作票应填写正确，并按《电力安全工作规程》执行3.4工器具清单✓序号名称规格单位数量备注1 光功率计2 2M误码仪3 万用表4 冲击电钻5 切割机6 个人工器具7 压线钳8 电吹风9 开丝扳手10 活扳手11 套筒12 钢丝钳13 尖嘴钳14 螺丝刀15 锤子16 板锉17 电烙铁18 绝缘手套19 工具箱3.5施工材料清单序号名称规格单位数量备注1 尾纤2 电缆3 同轴电缆4 电源线5 绑扎带6 胶布7 标签纸8 焊锡丝9 直流空气开关10 单股铜芯线11 黄绿铜芯线12 棉纱13 砂轮片14 棉纱手套15 热缩管16 防火水泥17 钻头18 压线鼻19 记号笔20 小毛刷21 封堵材料3.6危险点分析与安全控制措施√序号危险点预控措施1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。
华为TDSCDMA基站设备安装作业指导书
华为TDSCDMA基站设备安装作业指导书江苏省邮电建设工程第二分公司本作业指导书使用的前提是以移动公司的规范和华为设备厂家的规范为基础。
本作业指导书将包括以下几个方面:1、主设备BBU、DCDU的安装要求。
2、BBU-RRU 光纤及电源线的布放要求。
3、RRU的安装工要求。
4、智能天线、上跳线的安装要求。
5、GPS天馈线的安装要求。
一、主设备BBU、DCDU的安装要求图11.1主机柜安装流程:1、依照设计图纸，确定机架安装位置，选择合适的钻头钻孔〔需用吸尘器吸尘〕，安装膨胀螺丝，垫上绝缘垫片，固定机架，同时做好上加固。
2、有静电地板而无槽钢的机房安装机架需用专用底座固定。
3、设备安装的具体要求：图2图31.2 安装BBU、DCDU单元1、双手托住DCDU，距离上面风扇1U空间〔见图2〕，使挂耳孔位对准机柜安装孔位，将DCDU沿滑道慢慢放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将DCDU固定在机柜内〔见图2〕。
2、拆卸BBU两侧挂耳及分线齿，挂耳正装后重新固定到BBU两侧〔见图4〕；图43、双手托住BBU，使挂耳孔位对准机柜安装孔位，将BBU沿滑道慢慢放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将BBU固定在机柜内〔见图2〕；1.3 线缆布放的总体要求：1.4主机柜的出线及建议走线路由:〔见图5〕1、机架的接地线，采纳16mm²黄绿线。
2、DCDU使用6 mm²黄绿线与主机架进行接地复接。
3、DCDU的一路输入直流-48V 25 mm²蓝黑电源线(蓝线- -48V,黑线- 0V)。
4、风扇电源线连接。
5、传输线。
6、GPS下跳线。
7、防雷告警线。
8、标签。
9、螺栓紧固必须正确使用平垫、弹垫，螺丝必须上紧。
图51.4.1 安装机架爱护地〔连接机架电源线前，必须先做好接地爱护；设备加电前，所有开关置于关闭OFF状态〕A、爱护地线按照正确的走线路由，布放到室内接地排并完成安装。
华为TDSCDMA基站设备安装作业指导书
华为TDSCDMA基站设备安装作业指导
书
1
2
华为TD-SCDMA基站设备安装作业指导书(苏州地区)江苏省邮电建设工程有限公司第二分公司
本作业指导书使用的前提是以移动公司的规范和华为设备厂家的规范为基础。
本作业指导书将包括以下几个方面:
1、主设备BBU、DCDU的安装要求。
2、BBU-RRU 光纤及电源线的布放要求。
3、RRU的安装工要求。
4、智能天线、上跳线的安装要求。
5、GPS天馈线的安装要求。
一、主设备BBU、DCDU的安装要求
图1
1.1主机柜安装流程:
1、根据设计图纸,确定机架安装位置,选择合适的钻头钻孔(需
3
用吸尘器吸尘),安装膨胀螺丝,垫上绝缘垫片,固定机架,同时做好上加固。
2、有静电地板而无槽钢的机房安装机架需用专用底座固
定。
3、设备安装的具体要求:
图2
4
图3
1.2 安装BBU、DCDU单元
1、双手托住DCDU,距离上面风扇1U空间(见图2),使挂耳孔位对准机柜安装孔位,将DCDU沿滑道缓缓放入机柜内,用十字螺丝刀拧紧4个面板螺钉,将DCDU固定在机柜内(见图2)。
2、拆卸BBU两侧挂耳及分线齿,挂耳正装后重新固定到BBU两侧(见图4);
5。
安装调试作业指导手册
安装调试作业指导手册为了规范生产调试工作，提高产品服务质量和安装调试质量，特制定此安装调试作业指导书：一、总则1、行为规范1.1 、项目经理、项目主管及安装调试人员每周定期向主管的部门经理汇报，汇报形式可通过电话、传真或电邮等方式，内容包括工程进度、工作计划及存在的问题等。
遇紧急情况应及时反馈。
1.2 、外出服务的人员应着装整齐，言谈举止有理有节，时刻维护企业形象，并严格按照业主和安装公司的安全规程进行施工调试；1.3 、安装与调试的员工所面对的是用户和安装公司，因此在工作中应以用户为中心，努力配合安装公司，努力提高设备安装调试质量。
1.4 、安调人员不得向其他人员透露有关本所的商业机密和技术核心内容。
1.5 、安调人员在外工作过程中必须遵守国家法律法规和服务对象的企业规章制度和安全规定。
2、安装调试任务的接受：2.1 、安装调试任务由工程部分管经理或项目经理统一安排指定合适人选，执行人接受安装调试任务后应于第一时间了解任务的具体情况，包括系统配置、产品质量跟踪卡，行车路线及联系人，现场工程进度及施工方案。
2.2 、应尽快与用户项目负责人取得联系，准确了解现场施工进度。
确认现场是否具备安装调试条件。
2.3 、工程部人员出差前需要填写出差登记表3、现场服务的准备工作：3.1 、工具：根据所接受的任务携带相关工具、名片，应俱全携带，公用工具到文员处登记领用。
领用办法见工程部关于备件和公用工具的领用通知3.2 、配件：本所所涉及产品的接插件、专用螺丝螺栓、常用芯片、板卡、易损件等应俱全配备。
领用办法见工程部关于备件和公用工具的领用通知。
3.3 、资料：安装调试报告、回访表、质量跟踪卡、施工图纸、便签等。
3.4 、返修件：在文员处查询是否有相关的设备在公司维修，如果有就要随身携带或者同步发回使用厂家。
4、现场服务：4.1 、安全：本公司安装调试人员在施工现场应时刻牢记施工安全，另一方面方面要保全自身及财产安全，应注意保护系统设备的安全。

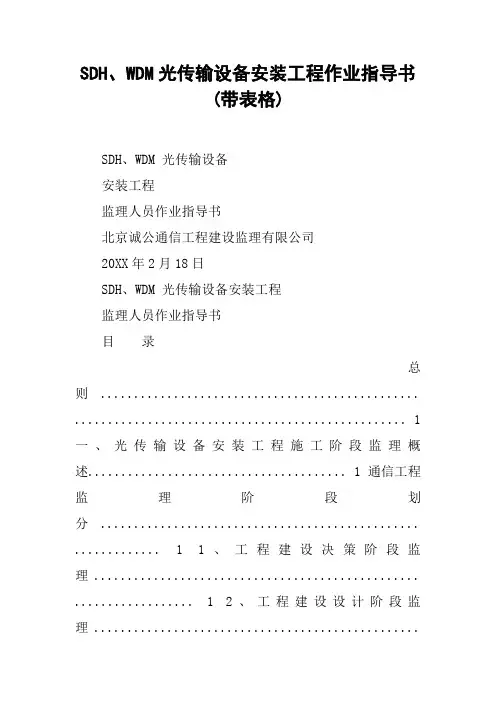

SDH、WDM光传输设备安装工程作业指导书(带表格)
