沿程阻力系数表
阻力：
妨碍物体运动的作用力，称“阻力”。在一段平直的铁路上行驶的火车，受到机车的牵引力，同时受到空气和铁轨对它的阻力。牵引力和阻力的方向相反，牵引力使火车速度增大，而阻力使火车的速度减小。如果牵引力和阻力彼此平衡，它们对火车的作用就互相抵消，火车就保持匀速直线运动。物体在液体中运动时，运动物体受到流体的作用力，使其速度减小，这种作用力亦是阻力。
沿程阻力系数表：
沿程阻力（Frictional Drag）：流体流经一定管径的直管时，由于流体内摩擦力而产生的阻力，阻力的大小与路程长度成正比。
简介：
沿程阻力（直管阻力）损失的计算式中λ——摩擦系数，与雷诺数Re和管壁粗糙度ε有关，可实验测定，也可计算得出。
沿程阻力系数的确定方法：
对于层流流动，可以严格地从理论推导出来。
对于紊流流动，工程上通过以下两种途径确定：一种是以紊流的半经验理论为基础，结合实验结果，整理成阻力系数的半经验公式；另一种是直接根据实验结果，综合成阻力系数的经验公式。前者具有更为普遍的意义。
沿程阻力简便计算
第六章 流动阻力和水头损失 学习要点：熟练地掌握水头损失的分类和计算、层流与紊流的判别及其流速分布规律；掌握流动阻力的分区划分、各个分区沿程水头损失系数的影响因素，了解紊流脉动现象及其切应力的特征、人工加糙管道与工业管道实验结果的异同、沿程水头损失系数计算的经验公式、几种特殊的管路附件的局部水头损失系数等。 实际流体具有粘性，在通道流动时，流体部流层之间存在相对运动和流动阻力。流动阻力做功，使流体的一部分机械能不可逆地转化为热能而散发，从流体具有的机械能来看是一种损失。总流单位重量流体的平均机械能损失称为水头损失，只有解决了水头损失的计算问题， 第四章得到的伯努利方程式才能真正用于解决实际工程问题。 第一节 水头损失及其分类 流动阻力和水头损失的规律，因流体的流动状态和流动的边界条件而异，故应对流动阻力的水头损失进行分类研究。 一、水头损失分类 流体在流动的过程中，在流动的方向、壁面的粗糙程度、过流断面的形状和尺寸均不变的均匀流段上产生的流动阻力称之为沿程阻力，或称为摩擦阻力。沿程阻力的影响造成流体流动过程中能量的损失或水头损失（习惯上用单位重量流体的损失表示）。沿程阻力均匀地分布在整个均匀流段上，与管段的长度成正比，一般用f h 表示。 另一类阻力是发生在流动边界有急变的流场中，能量的损失主要集中在该流场及附近流场，这种集中发生的能量损失或阻力称为局部阻力或局部损失，由局部阻力造成的水头损失称为局部水头损失。通常在管道的进出口、变截面管道、管道的连接处等部位，都会发生局部水头损失，一般用j h 表示。 如图6—1所示的管道流动，其中，ab ，bc 和cd 各段只有沿程阻力，ab f h 、bc f h 、cd f h 是 各段的沿程水头损失，管道入口、管截面突变 及阀门处产生的局部水头损失，a j h 、b j h 、和c j h 是各处的局部水头损失。整个管道的水头损 失w h 等于各段的沿程损失和各处的局部损失的总和。 c b a c d bc ab j j j f f f j f w h h h h h h h h h +++++=+=∑∑ 二、水头损失的计算公式 1.沿程阻力损失 图6—1 水头损失
沿程阻力系数表
在模型图中可以找到沿管道的阻力系数，即λ、re和K/D的关系曲线，这是液压系统中常用的。K是管内壁的绝对粗糙度。 管道沿线水头损失计算：H=λ（L/D）[v^2/（2G）] 对于管内层流：λ=64/re（雷诺数re=VD/ν） 圆管粗糙过渡区：1/√（λ）=-2*LG[K/（3.7d）+2.51/re√（λ）] 对于管的湍流粗糙区：1/√（λ）=-2*LG[K/（3.7d）]也可用作λ=0.11（K/D）^0.25还有许多经验公式： 例如，钢管和铸铁管的Shevlev公式为：过渡粗糙区（V<1.2m/s）：λ=（0.0179/D^0.3）*（1+0.867/V）^0.3；阻力平方面积（V>=1.2m/s）：λ=0.21/D^0.3 摩擦阻力：流体流经一定直径的直管时，由于流体的内摩擦而产生阻力。电阻与距离的长度成正比。 简介

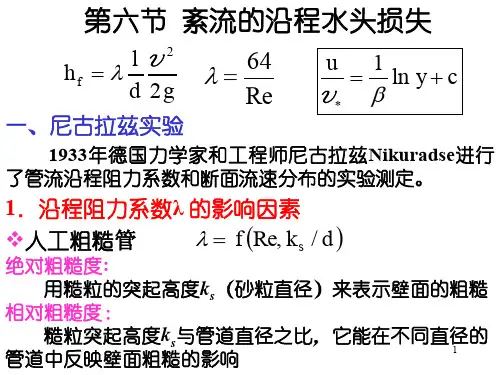

在计算管道沿程阻力损失（直管阻力）的公式中，λ-摩擦系数与雷诺数Re和壁面粗糙度ε有关，可以通过实验测量或计算。 层流 如何确定一个通道的阻力系数 对于层流，可以从理论上严格推断。 在工程中，湍流的确定有两种方法：一种是基于湍流半经验理论结合实验结果，另一种是直接根据实验结果综合阻力系数的经验公式。前者具有更一般的含义。 沿途阻力系数变化规律3-8计算沿途水头损失的经验公式3-3--8沿途水头损失的经验公式3-9局部水头损失3-9局部水头损失3-7沿程阻力系数的变化规律可从本章各节中了解。对于层流，沿程阻力系数的规律是已知的。到目前为止，还没有一个沿程阻力系数的理论公式。为了探索沿程阻力系数的变化规律，尼古拉斯进行了一系列实验研究，揭示了沿途水头损失的规律。下面介绍这一重要的实验研究成果。1尼古拉斯试验条件。
沿程阻力 中国石油大学(华东)流体力学实验报告
实验七、沿程阻力实验 一、实验目的填空 1．掌握测定镀锌铁管管道沿程阻力系数的方法； 2．在双对数坐标纸上绘制λ-Re的关系曲线； 3．进一步理解沿程阻力系数随雷诺数的变化规律。 二、实验装置 在图1-7-1下方的横线上正确填写实验装置各部分的名称 本实验采用管流实验装置中的第1根管路，即实验装置中最细的管路。在测量较大压差时，采用两用式压差计中的汞-水压差计；压差较小时换用水-气压差计。 另外，还需要的测量工具有量水箱、量筒、秒表、温度计、水的粘温表。 F1——文秋利流量计；F2——孔板流量计；F3——电磁流量计； C——量水箱；V——阀门；K——局部阻力实验管路 图1-7-1 管流综合实验装置流程图 三、实验原理在横线正确写出以下公式 本实验所用的管路是水平放置且等直径，因此利用能量方程式可推得管路两点间的沿程水头
损失计算公式： 2 2f L v h D g λ = （1-7-1） 式中： λ——沿程阻力系数； L ——实验管段两端面之间的距离，m ； D ——实验管内径，m ； g ——重力加速度（g=9.8 m/s 2）； v ——管内平均流速，m/s ； h f ——沿程水头损失，由压差计测定。 由式（1-7-1）可以得到沿程阻力系数λ的表达式： 2 2f h D g L v λ= （1-7-2） 沿程阻力系数λ在层流时只与雷诺数有关，而在紊流时则与雷诺数、管壁粗糙度有关。 当实验管路粗糙度保持不变时，可得出该管的λ-Re 的关系曲线。 四、实验要求 填空 1．有关常数 实验装置编号：No. 7 管路直径：D = 1.58 cm ； 水的温度：T = 13.4 ℃； 水的密度：ρ= 0.999348g/cm 3； 动力粘度系数：μ= 1.19004 mPa ?s ； 运动粘度系数：ν= 0.011908 cm 2/s ； 两测点之间的距离：L = 500 cm
沿程阻力系数测定-实验报告
沿程水头损失实验 实验人 XXX 合作者 XXX XX 年XX 月XX 日 一、实验目的 1．加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ～-lg v 曲线； 2．掌握管道沿程阻力系数的量测技术和应用压差计的方法； 3．将测得的R e -λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。 二、实验设备 本装置有下水箱、自循环水泵、[供水阀、稳压筒、实验管道、流量调节阀]三组，计量水箱、回水管、压差计等组成。实验时接通电源水泵启动，全开供水阀，逐次开大流量调节阀，每次调节流量时，均需稳定2-3分钟，流量越小，稳定时间越长；测流量时间不小于8-10秒；测流量的同时，需测记压差计、温度计[自备，应挂在水箱中]读数。三根实验管道管径不同，应分别作实验。 三、实验原理 由达西公式g v d L h r 22 ??=λ 得2 22422?? ? ??==d Q L gdh Lv gdh f f πλ=K ×h f ／Q 2 另有能量方程对水平等直径圆管可得γ 2 1P P h f -= 对于多管式水银压差有下列关系 h f =（P 1－P 2）／γw =（γm ／γw －1）(h 2－h 1+h 4－h 3)=12.6△h m Δh m = h 2－h 1+h 4－h 3 h f —mmH 2O 四、实验结果与分析 实验中，我们测量了三根管的沿程阻力系数，三根管的直径分别为10mm ，14mm ，20mm 。对每根管进行测量时，我们通过改变水的流速，在相距80cm 的两点处分别测量对应的压强。
得到表1至表3中的实验结果。 相关数据说明： 水温29.4℃，对应的动力学粘度系数为2 0.01/cm s ν= 流量通过水从管中流入盛水箱的体积和时间确定。水箱底面积为2 202 0S cm =?，记录水箱液面升高12h cm =（从5cm 到17cm 或者从6cm 到18cm ）的时间t ，从而计算出流量 34800(/)() Sh Q cm s t t s = =； 若管道直径为D ，则水流速度为2 4Q v D π= ； 对三根管进行测量时，测量的两点之间距离均为80L cm =； 雷诺数Re vD ν = ；计算沿程阻力系数：层流164Re λ= ；紊流0.25 20.316R e λ-= 测量沿程阻力系数：2/f Kh Q λ=，其中25K /8gD L π=，29.8/g m s = 第一根管 表-1（52 1110,15.113/D mm K cm s ==）
通风摩擦阻力系数
中华人民共和国煤炭工业部 矿井通风巷道摩擦阻力系数（a标）表 （试行） 主编部门：沈阳煤矿设计研究院 批准部门：煤炭工业部规划设计总院 试行日期：1985年1月1日 整理： 校核： 二ΟΟ三年一月
说明 1．井巷道通风摩擦阻力系数表，是我国自行实测的矿井巷道通风阻力系数，（除锚喷支护外其它各种支护巷道系验证测定）于1983年3月由煤炭工业部设计管理局主持召开了鉴定会，本表系根据鉴定会纪要精神，进行修改后，汇编而成。 2．表中摩擦阻力系数a标是标准状态下（t=20℃，P=760mmHg，ψ=60%）空气重率r=1.2kg ?/m3时的a值。 3．巷道类别划分原则，以支护特征、巷道壁面特征、巷道装备等与摩擦阻力系数相关的影响因素分类，不以巷道使用名称和进、回风道等分类。 4．表中凡是平巷的皆包含无行人台阶的倾斜巷道，凡是斜巷皆指设有行人台阶而言，通风行人巷为不铺轨的巷道，胶带输送机巷均铺设一条单轨轨道。 5．无轨道的锚喷胶带输送机巷道的a值，未能实测，暂可参照锚喷通风行人巷（无轨道、台阶）的a值与胶带机的附加a值综合选取。即光爆凸凹度<150mm，a=（10.9～17.6）×10-4；普爆凸凹度>150mm，a=(11.6～19.9)×10-4。 6．光面爆破与壁面凸凹度划分的标准以煤炭部制订的“煤矿井巷工程光面爆破、锚杆、喷浆、喷射混凝土支护施工试行规程”为准，普通爆破系指采用光面爆破的煤矿一般常用的爆破方法。 7．巷道壁面平滑与粗糙的划分标准，以粗糙度的平均突起高度为准。混凝土井巷壁面，壁面平滑的粗糙度平均突起高度为0.00025m，壁面粗糙的粗糙度平均突起高度为0.0007m，为测量和选取方便，将壁面经过抹光或粉刷的视为壁面平滑，壁面未经过抹光或未粉刷的视为壁面粗糙。 8．系数值的来源依据，除已注明资料出处之外的实测值，均可查找本资料的附件部分，以便于选取系数值时参考现场条件。 9．本表所给出的a值，应用时需要乘以10-4，并不需再考虑装有设备、台阶和工作面采煤机的a附加值。 10．经实测、资料统计提供各类的a附加值：装有胶带输送机的巷道,a附加值(4～10)×10-4；没有行人台阶的巷道，a附加值(1～3)×10-4；巷道堵塞较严重时，a附加值(3～10)×10-4；弯曲的巷道，a附加值(2～5)×10-4；巷道断面局部变化（单、双轨）a附加值3×10-4；铺轨无道渣填充的平巷a附加值(1～3)×10-4；工作面采煤机的a附加值(6～9)×10-4. 11．1mmH2O=9.80665Pa h摩=(a×L×U/S3)×Q2 =R×Q2
沿程阻力的实验报告
中国石油大学（华东）工程流体力学实验报告 实验日期：成绩： 班级：学号：：教师： 同组者： 实验七、沿程阻力实验 一、实验目的 1.掌握测定镀锌铁管管道沿程阻力系数的方法。 2.在双对数坐标纸上绘制λ-Re关系曲线。 3.进一步理解沿程阻力系数随雷诺数的变化规律。 二、实验装置 本实验采用管流实验装置中的第1根管路，即实验装置中最细的管路。在测量较大压差时，采用两用式压差计中的汞-水压差计；压差较小时换用水-气压差计。 另外，还需要的测量工具有量水箱、量筒、秒表、温度计、水的粘温表。 F1——文丘利流量计； F2——孔板流量计；F3——电磁流量计； C——量水箱； V——阀门； K——局部阻力试验管路 图7-1 管流综合实验装置流程图
三、实验原理 本实验所用的管路水平放置且等直径，因此利用能量方程可以推导出管路两点间的沿程水力损失计算公式为： g v D L H f 22 ? =λ （1-7-1） 式中 λ——沿程阻力系数； L ——实验管段两端面之间的距离，m ； D ——实验管径，m ； g ——重力加速度（g=9.8 m/s 2）； v ——管平均流速，m/s ； h f ——沿程水头损失（由压差计测定），m 。 由式（1-7-1）可以得到沿程阻力系数λ的表达式： 22v h L D g f ?=λ （1-7-2） 沿程阻力系数λ在层流时只与雷诺数有关，在紊流时与雷诺数、管壁粗糙度都有关。 当实验管路粗糙度保持不变时，可以得到该管的λ-Re 关系曲线。 四、实验要求 1．有关常数 实验装置编号：No. 4 管路直径：D =21058.1-?m ；水的温度：T = 20.0 ℃； 水的密度:ρ= 998.23 kg/m 3；动力粘度系数：μ= 101.055-3? Pa ?s ； 运动粘度系数：ν=610007.1-? m 2/s ； 两测点之间的距离：L = 5 m 2．实验数据记录及处理见表7-1和表7-2
管路沿程阻力测定实验报告
实验一 管路沿程阻力测定 一 实验目的 1. 掌握流体流经管道时沿程阻力损失的测定方法。 2.测定流体流过直管时的摩擦阻力，确定摩擦系数λ与Re 的关系。 3.测定流体流过管件时的局部阻力，并求出阻力系数ξ 。 4.学会压差计和流量计的使用。 二 实验原理 流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压强损耗。这种损耗包括流体流经直管的沿程阻力以及流体流动方向的改变或因管子大小、形状的改变所引起的局部阻力。 1.沿程阻力 2u d l p h 2 f ?=?=λρ λ称为直管摩擦系数，滞留时，；湍流时，λ与e R 的关系受管壁粗糙度的影响，需由实验测得。e 64R =λ 根据伯努利方程可知，流体流过的沿程阻力损失，可直接得出所测得的液柱压差计度数R(m)算出：()g -R p 水指ρρ=? 2.局部阻力 1）当量长度法2u d l l h 2e f ???? ? ??+=∑∑λ 2）阻力系数法2 u h 2 p ?=ξ ξ-局部阻力系数，无因次；u-在小截面管中流体的平均流速（m/s ） 三 实验装置与流程 1.本实验装置及设备主要参数： 被测元件：镀锌水管，管长2.0m ，管径（公称直径）0.021m ；闸阀D=3/4. 1）测量仪表：U 型压差计（水银指示液）；LW —15型涡轮流量计（精度0.5级，量程0.4~4.0m /h, 仪器编号Ⅰ的仪表常数为599.41（次/升），仪器编号II 的仪表常数为605.30（次/升），MMD 智能流量仪）。 2）循环水泵。 3）循环水箱。
121014134）DZ15-40型自动开关。 5）数显温度表 2.流程： 流体流动阻力损失实验流程图 1）水箱 6）放空阀 11）取压孔 2）控制阀 7）排液阀 12）U 形压差计 3）放空阀 8）数显温度表 13）闸阀 4）U 形压差计 9）泵 14）取压孔 5）平衡阀 10)涡轮流量计 四 实验操作步骤及注意事项 1.水箱充水至80％ 2.仪表调整（涡轮流量计﹑MMD 智能流量计仪按说明书调节） 3.打开压差计上平衡阀，关闭各放气阀。 4.启动循环水泵（首先检查泵轴是否转动，开全阀13，全关阀2，后启动）。 5.排气：（1）管路排气；（2）测压管排气；（3）关闭平衡阀，缓慢旋动压差计上放气阀排除压差计中的气泡（注意：先排进压管后排出压管，以防压差计中水银冲走），排气完毕。 6.读取压差计零位读数。 7.开启调节阀至最大，确定流量范围，确定实验点（8～10个），测定直管部分阻力和局部阻力（闸阀全开时）。 8测定读数：改变管道中的流量读出一系列流量s V 、压差1p ?或者2p ?。 注意：每改变一次流量后，必须等流动稳定后，才能保证测定数据的准确。 9实验装置恢复原状，打开压差计上的平衡阀，并清理实验场地。 1 2 3 4 5 6 7 8 9 11 11
8-沿程水头损失实验
沿程水头损失实验 一、实验目的要求 ～lgu曲线； １．加深了解园管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ２．掌握管道沿程阻力系数的量测技术和应用气—水压差计及电测仪测量压差的方法； ３．将测得的Ｒe～λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。 自循环沿程水头损头实验装置简图 1. 自循环高压恒定全自动供水器 2. 实验台 3. 回水管 4. 水压差计 5. 测压计 6. 实验 管道 7. 电子量测仪 8. 滑动测量尺 9. 测压点 10. 实验流量调节阀 11. 供水管及供水阀 12. 旁 通管及旁通阀 13. 调压筒 二、实验原理
由达西公式 得（7.1） 另由能量方程对水平等直径园管可得 （7.2） 压差可用压差计或电测。对于多管式水银压差有下列关系： （7.3） 式中，、分别为水银和水的容重；为汞柱总差。 三、实验方法与步骤 准备Ⅰ：对照装置图和说明，搞清各组成部件的名称、作用及其工作原理；检查蓄水箱水位是否够高及旁通阀１２是否已关闭。否则予以补水并关闭阀门；记录有关实验常数：工作管内径ｄ和实验管长Ｌ（标志于蓄水箱）。 准备Ⅱ：启动水泵。本供水装置采用的是自动水泵，接通电源，全开阀12，打开供水阀11，水泵自动开启供水。 准备Ⅲ：调通量测系统。 １.夹紧水压计止水夹，打开出水阀10和进水阀11（逆钟向），关闭旁通阀12（顺钟向），启动水泵排除管道中的气体。 ，排除水压计中的２.全开阀12，关闭阀10，松开水压计止水夹，并旋松水压计之旋塞Ｆ 1 气体。随后，关阀11，开阀10，使水压计的液面降至标尺零指示附近，即旋紧Ｆ 。再次开启阀 1 11并立即关闭阀10，稍候片刻检查水压计是否齐平，如不平则需重调。 ３.水压计齐平时，则可旋开电测仪排气旋扭，对电测仪的连接水管通水、排气，并将电测仪调至“０００”显示。
沿程水头损失计算表
