上海市各区2017届中考物理一模试卷按考点分类汇编故障电路20180808468
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到
两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则
____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电
阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1
S
图8
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）C
A．若电流表的示数变大，则电灯L短路
B．若电压表的示数变大，则电灯L短路
C．若电压表的示数变大，则电阻R断路
D．若电流表的示数变大，则电阻R断路
浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．
7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）C
A．R1断路 B．R2断路 C．R1短路 D．R2短路
虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．
①三个电表中一定有示数的电表是表．
②若两个电表有示数，则故障可能是．（请将所有的情况写完整）
崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．
（1）电路中的故障可能是；
（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．
故答案为：（1）R2开路或R2短路；（2）R2短路．
松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．
①电路中的故障可能是；
②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．
徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）C
A．用一根导线使电键S1短路
B．用一根导线使电键S2短路
C．断开电键S1
D．断开电键S2
徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，
另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一
处故障，且只发生在灯L或电阻R上，则（）A
A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障
只发生在电阻R1、R2上。
①电路中的故障可能是
②在原故障电路中，将电压表改接在R2两端，请判断能否进一步确定故障所在，并说明理
由。
R1
R2
杨浦：18. 图10所示的电路中，电源电压保持不变。
已知灯L、电阻R出现了故障，闭合电键S后
①若发现灯L发光，则三个电表中电表示数一定等于零的是_______________表。
②若有一个电表的示数没有发生变化，则故障可能是_______________（写出所有可能故障）。
奉贤：7．如图3所示，电源电压保持不变，故障只发生在R1或R2处。
电键S闭合后，有一个电表的指针没
有发生偏转。
接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的
位置均没有变化，则故障可能是（） B A．电阻R2短路
B．电阻R2断路C．变阻器R1短路D．变阻器R1断路。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路(含答案)
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S，若a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（）CR2bA.电压表V并联在R1两端，滑片P由a端向b端移动B.电压表V并联在R1两端，滑片P由b端向a端移动C.电压表V并联在R2两瑞，滑片P由a端向b端移动D.电压表v并联在R2两瑞，滑片P由b端向a端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比1；若将它们串联在电路中时，通过甲、乙导体的电流之比1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V 的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
图8VAS R 1R 2③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理1模试卷按考点分类汇编表格实验题20180808463
表格实验题宝山：26．某小组同学按图所示的电路图连接电路 ,做 "探究串联电路的特点〞实验．在实验过程中 ,他们用电流表测出通过A 、B 、C 三处的电流 (I 总、I 1和I 2 ) ,用电压表测出各个电阻两端的电压和电源两端的总电压 (U 1、U 2和U 总 ) ,并通过用不同阻值的电阻和改变电源电压的上下 ,进行屡次实验 ,正确记录测得的实验数据如表所示．(1 )分析比拟表格中每次实验的第2、3和4列数据及相关条件 ,得出的初步结论是：串联电路中 ,各处的电流都 ．(2 )分析比拟表格中每次实验的第5、6和7列数据及相关条件 ,得出的初步结论是：串联电路两端的总电压等于 ．(3 )依据电阻公式R =U/I ,且利用表中 两列数据 ,可以计算出每次实验时电路的总电阻 ,请将计算结果填入表中最|后一列中．(4 )分析比拟表格中每次实验的最|后三列数据及相关条件 ,得出的初步结论是：串联电路的总电阻等于 ．(5 )该小组同学进一步分析表中数据 ,又得出以下结论：①分析比拟实验序号 (1、2、3 )或 (4、5、6 )中电压与电阻数据 ,得出有关电压变化规律时：串联电路中 ,假设电源电压一定 ,某一电阻阻值不变 ,另一电阻变大时 , ．②分析比拟实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值 ,得出的定量结论是：串联电路中 ..实验序号 电流I 1 (安 ) 电流I 2 (安 ) 电流I 总(安 ) 电压U 1 (伏 电压U 2 (伏 电压U 总 (伏 电阻R 1 (欧 ) 电阻R 2 (欧 ) 电阻R 总(伏 ) 1 2 4 6 5 10 2 3 3 6 10 10 3 4 2 6 20 10 4 3 3 6 20 20 5 2 4 6 20 40 662080嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中 ,容器对水平桌面压力的变化情况 .如图18所示 ,他们将重力分别为30牛、40牛的甲、乙两个柱形物体 ,先后挂在弹簧测力计下 ,并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中 (液体不溢出 ) .他们读出测力计示数F ,并测得容器对桌面的压力F 桌 ,并根据相关物理量计算出物体所受浮力F 浮 ,将数据记录在表一、表二中 .①小林分析比拟实验序号 (14 ) 后得出结论：不同柱形物体浸入同一柱形容器液体中时 ,物体所受浮力相同 ,容器对桌面压力相同 .图18实验序号 F (N ) F 浮 (N ) F 桌 (N ) 1 20 10 60 2 16 14 64 3 12 18 68 4 8 22 72 5 42276实验序号 F (N ) F 浮 (N ) F 桌 (N ) 6 30 10 60 7 25 15 65 8 18 22 72 9 10 30 80 10830表一 物体甲的重为30N 表二 物体乙的重为40N②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因 (15 ) . ③小徐分析比拟实验序号1、2、3、4 (或6、7、8、9 )F 桌变化量与F 浮变化量的关系后得出初步结论： (16 ) . ④进一步分析表一和表二的数据 ,可得实验序号10的F 桌的大小为 (17 ) 牛 .闵行：29、某兴趣小组在研究液体内部压强规律时 ,所用实验器材有：长为 0.2 米的吸管 (底部用蜡封 )、 电子天平、酒精 ( ρ =800千克/米3)、水、未知液体、刻度尺、细沙、柱状容器等 .实验时 ,他们首|先在容器内装入足量水 .并将适量细沙装入吸管中 ,用电子天平测出其总质量 m .然后将该吸管放入水中 ,如图 19 所示 ,用刻度尺测出其静止时浸入有人提的深度 h ,记录相关实验数据于表一中 .接着 ,他们把水更换为酒精 .重复上述过程 ,并记录数据于表二中 . (1 )在本实验中 ,他们通过吸管总质量 m 来比拟吸管底部所受液体压强的大小 ,其原理是二力平衡条件及____________ .(2 )分析比拟实验序号____________的数据可得出液体内部压强和液体密度有关 . (3 )分析比拟实验序号 1、2 与 3 (或 4、5 与 6 )的数据可得出初步结论是：____________ .(4 )该小组一位成员把总质量为 0 m 的吸管放入未知液体中 ,测得其静止时浸入液体的深度为h 0 (h 0<0.2 米) .那么该未知液体的密度为__________ (用m 0 、h 0和ρ水 的代数式表示 ) .表二 序号 液体 h (米 ) m (千克 ) 4 酒精5 6表一 序号 液体 h (米 ) m (千克 ) 1 水2 3黄浦：26、学习了串、并联电路的相关知识后 ,某小组同学用图16所示的电路验证通过导体的电流与导体两端电压和导体电阻的关系 .他们选用定值电阻的阻值为5欧 ,然后把5欧、10欧、15欧和20欧四个定值电阻先后接入电路的M 、N 两点间 ,闭合电键S ,将相应电流表的示数记录在下表中 .MNR 0①小明要验证通过导体的电流与导体两端电压的关系 ,他应以_________(选填 "〞或 "〞 )为研究对象 ,还需进行的操作是_______________.请在表中第五列填入所需测量并记录的栏目名称 .____②小红想通过第三列与第四列数据及相关条件验证通过导体的电流与导体电阻的关系 ,你认为______(选填 "可行〞或 "不可行〞),理由是___________________________________ .青浦：29．为了研究物体漂浮在水面上时的特点 ,某小组同学用甲、乙两种材料制成体积不同的假设干块物块进行实验 ,甲材料的密度为ρ甲 ,乙材料的密度ρ乙 ,且ρ甲＜ρ乙．如下图 ,他们让物块漂浮在水面上 ,测量并记录了物块的总体积和露出水面的体积 ,并将实验数据记录在下表中．实验序号(Ω ) (Ω ) (A ) ______1 5 52 5 103 5 15 4520①分析比拟实验序号 数据 ,可得出的初步结论是：同种材料的物块漂浮在水面上时 ,物块露出水面的体积与物块的体积成正比． ②分析比拟实验序号1与7、3与8的数据 ,可得出的初步结论是： ． ③他们分别分析了 "露出水面的体积〞和 "物体体积〞的比例关系 ,可以得出的进一步结论是： (a ) ． (b ) ．静安：25．小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响．首|先 ,他将一个圆柱体放入足够深的水槽中 ,圆柱体浮在水面上 ,并利用仪器测得水槽底部所受水的压强 ,实验初始状态时水槽底部所受水的压强为3000.00帕．然后 ,他在圆柱体上逐个放上与圆柱体底面积相同的圆板 (圆板的厚度与材质相同 ) ,观察圆柱体在水中所处的状态 ,并记录下水槽底部所受水的压强．表一、表二为两位同学记录的实验数据及观察到的实验现象．表一 表二材料 实验物块体积露出水面体积材料 实验 物块体积露出水面体积序号 (10﹣6米3 ) (10﹣6米3) 序号 (10﹣6米3 ) (10﹣6米3) 甲1 10 6 乙 6 82 20 12 7 10 23 30 18 8 30 64 40 24 9 35 7 550 3010 45 9①分析比拟实验序号1、2、3与4 (或5、6、7与8 )中的水槽底部所受水的压强与所加圆板个数的大小关系及相关条件 ,可得出的初步结论是：．②请进一步综合分析比拟表一、表二中压强变化量的数据及相关条件 ,并归纳得出结论． (a )分析比拟表一或表二中压强变化量的数据及相关条件 ,可得出的初步结论是：．(b )分析比拟表一和表二中压强变化量的数据及相关条件 ,可得出的初步结论是：．浦东：26．为探究浸没在水中的物体对容器底的压力与哪些因素有关 ,某小组同学利用DIS 数据采集系统及假设干重力G和密度ρ的实心物体等器材进行实验．他们将实心物体放入盛水的平底容器中 (如下图 ) ,测出物体对容器底的压力F ,并将实验数据记录在表一中．表一实验序号 1 2 3 4 5 6 7 8 9密度ρ (g/cm3 )重力G (N ) 4 8 12 4 8 12 3 6 9压力F (N )实验序号所加圆板个数水槽底部所受水的压强 (帕 )5 56 67 78 8实验序号所加圆板个数水槽底部所受水的压强 (帕 )1 12 23 34 4(1 )分析表一中实验序号 中的数据及相关条件可初步得出：当物体的重力相同时 ,浸没在水中的物体对容器底的压力随物体密度的增大而增大．(2 )分析表一中实验序号1、2、3 (或4、5、6 ,或7、8、9 )中的数据及相关条件可初步得出： ． (3 )小组同学进一步综合分析表一中的数据有了新发现 ,他们将经计算得到的局部数据记录在表二中．(a )表二中空缺的数据依次为 、 、 ．(b )按表二中数据反映的规律推理：假设浸没在水中某实心物体的密度ρ =4g/cm 3,重力G =12N ,那么物体对容器底的压力F = N ．虹口：25．小赵和小|王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量△p 液与哪些因素有关 ,他们的猜测不同．①小赵猜测：△p 液与放入圆柱体的质量m 物、体积V 物有关 ,于是他将不同的圆柱体分别浸没在某种液体中 ,测得相应的△p 液 ,并将数据记录在表一中．分析比拟实验数据 ,可得：△p 液与m 物 ,△p 液与V 物 ． (均选填 "有关〞或 "无关〞 )②小|王对小赵的猜测提出质疑：△p 液一定与圆柱体的体积有关吗 ?为了进行验证 ,他选用表一： 实验序号 1 2 3 4 5 m 物 (千克 )V 物 (米3) ×10﹣3×10﹣3×10﹣3×10﹣3×10﹣3△p 液 (帕 ) 250 250 250 300 375表 二(ρ﹣ρ水 )：ρ 1：2 3：5 2：3 F ：G不同物体 ,将物体局部浸入液体中 ,测得物体浸入液体的体积V浸以及V物、△p液 ,并记录在表二中．表二：实验序号 6 7 8 9 10V物 (米3 ) ×10﹣3×10﹣3×10﹣3×10﹣3×10﹣3V浸 (米3 ) ×10﹣3×10﹣3×10﹣3×10﹣3×10﹣3△p液 (帕 ) 50 100 150 125 150分析比拟实验序号 ,可知小|王的质疑是的 (选填 "正确〞或 "错误〞 )；分析比拟实验序号7与9与10 ,可得：将一物体浸入同种液体中 , ．崇明：26．某物理兴趣小组学生在学习了电学知识以后 ,做了一项科学探究．即探究 "苹果电池的电压大小U与电极插入苹果的深度h的关系〞．在苹果中插入铜片和锌片 ,就能自制成为一个苹果电池 ,铜片是电池的正电极 ,锌片是负电极．那么 ,苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢 ?该实验小组用如图1所示的实验器材对该问题进行探究．(1 )实验时 ,应保持其它条件不变 ,只改变；(2 )小组同学测得的实验数据如表 ,当深度为5cm时 ,电压表示数如图2所示 ,请将电压值填入下表的空格中；实验序号 1 2 3 4 5 6电极插入的深度h/cm 1 2 3 4 5 6苹果电池电压U/V(3 )分析表格中的数据 ,你能得到的实验结论是：；(4 )科学猜测：苹果电池的电压大小还可能与有关；(5 )如果实验前不知道苹果电池的正负极 ,可以使用 (填一种实验器材 )来判断；(6 )如果把图1中实物图用导线连接成电路图 ,该电路属于 (选填 "串联电路〞、 "并联电路〞、 "最|简单电路〞或 "检测电路〞 )．答案： (1 )电极插入苹果的深度； (2 )0.30； (3 )苹果电池电压随电极插入苹果的深度增大而增大； (4 )苹果的种类 (或苹果的大小、两极间距离、电极面积大小 )； (5 )电压表 (或电流表 )； (6 )检测电路．松江：26．为了研究将物体浸没在水中时水对容器底部压强的增加量△p水与物体体积、质量的关系 ,小李和小华两位同学将质量和体积不同的物体分别浸没在盛有水的同一圆柱形容器中 ,并分别进行了实验．(1 )小李探究：△p水与放入物体质量m的关系 ,于是选择质量不同、体积相同的三个物体 ,先后浸没在盛有水的同一圆柱形容器中 ,并测得△p水．实验示意图及相应数据见表一．表一实验序号 1 2 3实验示意图m (千克 )△p水 (帕 ) 2500 2500 2500分析比拟表一中△p水和相关条件 ,可得：△p水与m (选填 "有关〞或 "无关〞 )．(2 )小华探究：△p水与放入的物体的体积V的关系 ,于是选择质量相同、体积不同的合金物块先后浸没在盛有水的同一圆柱形容器 ,并测得△p水．实验数据记录在表二中．表二表三实验序号 1 2 3 4 实验序号 5 6m (千克 ) m (千克 )V (米3 ) 3×10﹣36×10﹣39×10﹣312×10﹣3V (米3 ) 15×10﹣318×10﹣3△p水 (帕 ) 3000 6000 9000 12000 △p水 (帕 ) 13500①分析比拟表二中的第三行和第四行的数据及相关条件 ,可得出的初步结论是：当物体浸没在盛有水的同一圆柱形容器中 , ．②小华继续实验 ,实验数据记录在表三中．发现测得的实验数据与表二中的结论不符合 ,原因可能是．请填写实验序号6中的相关数据：△p水为帕．③假设容器的容积为V容 ,底面积为S ,在该容器中倒入水的体积为V水 ,将体积为V物的合金物块浸没在水中 ,那么水对容器底部压强增加量所能到达的最|大值△p水最|大 = ． (涉及的物理量均用字母表示 )徐汇：28．为了研究柱体浸入水中的过程中水对容器底部的压强情况 ,某小组同学选用高度H 、底面积S 均不同的柱体A 、B 和C 进行实验 ,如下图 ,他们设法使柱体A 逐步浸入水中 ,测量并记录其下外表到水面的距离h 及水对容器底部的压强p ,接着仅换用圆柱体B 、C 重新实验 ,并将全部实验数据记录在表一中 (实验中容器内水均未溢出 )．①分析比拟实验序号 数据中p 和h 的关系及相关条件 ,可得出的初步结论是：同一柱体浸入水的过程中 ,当h ＜H 时 ,p 随h 的增大而增大．②分析比拟实验序号4、5与17、18数据中的p 和h 的数据及相关条件 ,可得出的初步结论是：同一柱体浸入水的过程中 , ． ③进一步分析比拟表一、表二和表三中的实验数据及相关条件 ,可得出初步结论： 分析比拟实验序号 的数据及相关条件 ,可得出的初步结论 是： ． 表三 柱体C H = S =2实验序号 h (米 ) P (帕 ) 13 0 6000 14 6200 15 6400 16 6600 17 6800 18 6800表二 柱体B H = S =2实验序号 h (米 ) P (帕 ) 7 0 6000 8 6400 9 6500 10 6600 11 6800 12 7000表一 柱体A H = S =2实验序号 h (米 ) P (帕 ) 1 0 6000 2 6200 3 6400 4 6600 5 6800 6 6800分析比拟实验序号 的数量及相关条件 ,可得出的初步结论 是： ．普陀：26. 生活中常有 "铁比木头重〞的说法 ,某实验小组同学围绕此说法展开讨论 ,并找来不同规格的木块和铁块 ,利用天平进行实验 ,如图18 (a ) (b ) (c ) (d )cdb a体积不同的铁块和木块体积不同的铁块和木块铁块和木块铁块和木块铁木木铁铁木木铁① 由图 (12 ) 可以证明这一说法是不合理的 .② 通过实验发现 ,物质质量与体积、种类都有关 ,其中图 (13 ) 可以说明物体质量与种类有关 .③在 "探究物质质量与体积的关系〞之前 ,小组同学首|先进行了假设：同种物质质量与体积成正比 ,随后选用软陶和铝块进行实验 ,用量筒和电子天平分别测出它们在不同体积时的质量 ,并将实验测得的数据分别记录在表一和表二中表二 铝块实验序号 质量m (克 ) 体积V(厘米3) 4 5 5 10 615表一 软陶实验序号 质量m (克 ) 体积V(厘米3) 1 5 2 15 10 315(1 )分析实验序号1、2与3的数据及相关条件 ,当质量)(321m m m 、、与体积)(321V V V 、、满足关系 (14 ) ,那么可以验证假设 .进一步综合分析比拟表一和表二数据及相关条件 ,可得出初步结论是 ： (15 )④ 通过研究最|终珂以发现：相同体积的不同物质 , (16 ) 越大 ,物质质量越大 .杨浦：31．在学习了液体压强知识后 ,某小组同学对如图23所示实验产生了兴趣 ,他们想继续探究实验中使薄片恰好下落时管内水的深度H 水与什么有关 .他们在液体槽中装入甲液体 ,在两端开口、粗细均匀的玻璃管的下端贴一个比管口稍大的塑料薄片 ,并将玻璃管竖直插入液体槽中 ,然后顺着管壁从上端开口处向管内缓缓注水 ,直至|观察到薄片恰好脱离管口下落 .记录玻璃管的管口面积S 、槽中液体密度ρ和玻璃管插入液体的深度h ,管中水的深度H 水 .接着改变深度h 、槽中液体的种类和玻璃管的粗细 ,重复实验 ,所有数据均记录在下表 . (薄片的重力、玻璃管的厚度忽略不计 )h图23①分析比拟实验序号____________的数据及相关条件初步得出：玻璃管竖直插入同种液体中 ,使薄片恰好下落时管内水的深度H 水与管口面积S 无关 .②分析比拟实验序号1、2与3 (或5、6、7与8或9、10与11 )的数据及相关条件可初步得出：玻璃管竖直插入同种液体中 ,_____________________________________________ . ③分析比拟实验序号1、6与10 (或2、8与11 )的数据及相关条件可初步得出：当玻璃管竖直插入不同种液体中 ,________________________________________________________ .④进一步综合分析表中数据 ,可初步得出：玻璃管竖直插入液体中 ,当________________时 ,薄片恰好下落时管内水的深度H 水相同 .奉贤：25．某小组同学做 "探究并联电路的规律〞实验 ,电源电压且为6伏 .接着按图16所示的电路图正确连接电路 .在探究过程中 ,屡次改R 1和R 2的阻值 ,测出了各电阻两端的电压值和电流值并将数据记录在下表中 .实验序号 槽中液体密度 ρ(×103千克/米3)深度 h (米)管口面积 S (×10-4米2)水的深度H 水(米)15 25 3 5 4 10 55 65 7 5 8 5 93 103 11 3 128(1 )分析比拟表中三个电流表示数的数量关系及相关条件 ,可得出的初步结论是 ： . (2 )分析比拟实验序号1、2、3的R 1、R 2的电阻值和A 表的示数及相关条件 ,可得出的初步结论是： .在并联电路中 ,当一条支路中的电阻一定时 , . (3 )分析比拟实验序号4和5 表的数据及相关条件 ,可得出的结论是 ：电源电压相同时 ,当两个并联电阻对电流的阻碍作用于另两个并联电阻对电流的阻碍作用相同时 ,它们的总电阻是相同的 .(4 )接着同学们比拟了总电阻与各并联电阻阻值的大小关系 ,可得到的结论是： . (5 )在分析以上数据后 ,有同学认为还可以得到的结论是：并联电路的总电压与总电流的乘积等于各电阻两端电压与电流的乘积之和 .你认为这个结论是 (选填 "正确〞或 "错误〞 )的 .实验 序号 R 1 (欧 ) R 2 (欧 ) V 1 (伏 ) V 2 (伏 ) A 1 (安 ) A 2 (安 ) A (安 ) 1 20 60 6 6 2 20 30 6 6 3 20 20 6 6 4 30 15 6 6 5601266图16V 2V 1R 2 A 2 ASA 1 R 1。

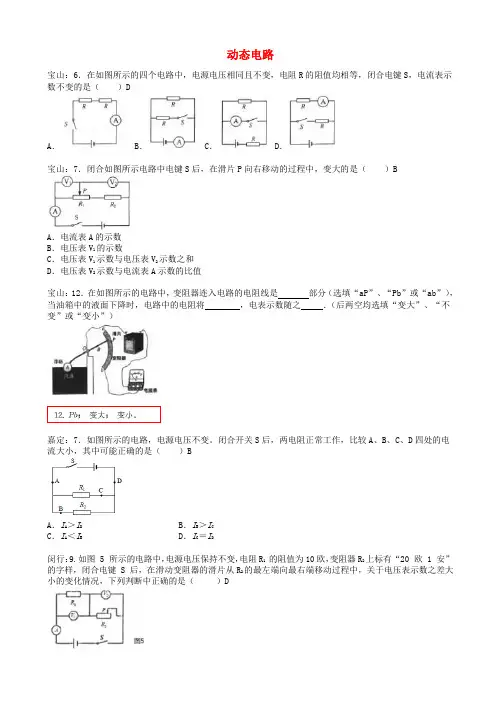

上海市各区2017届中考物理一模试卷按考点分类汇编动态电路20180808467
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 表格实验题
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算【含答案】
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
上海市各区2017届中考物理一模试卷按考点分类汇编动态电路(含答案)
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S，若a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（）CR2bA.电压表V并联在R1两端，滑片P由a端向b端移动B.电压表V并联在R1两端，滑片P由b端向a端移动C.电压表V并联在R2两瑞，滑片P由a端向b端移动D.电压表v并联在R2两瑞，滑片P由b端向a端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比1；若将它们串联在电路中时，通过甲、乙导体的电流之比1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A 、B 、C 三处的电流（I 总、I 1和I 2），用电压表测出各个电阻两端的电压和电源两端的总电压（U 1、U 2和U 总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都 ．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于 ．（3）依据电阻公式R=U/I ，且利用表中 两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于 ．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时， ．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中 ..实验序号 电流I 1 （安） 电流I 2 （安） 电流I 总 （安） 电压U 1 （伏 电压U 2 （伏 电压U 总 （伏 电阻R 1 （欧） 电阻R 2 （欧） 电阻R 总（伏） 1 0.4 0.4 0.4 2 4 6 5 10 2 0.3 0.3 0.3 3 3 6 10 10 3 0.2 0.2 0.2 4 2 6 20 10 4 0.15 0.15 0.15 3 3 6 20 20 5 0.1 0.1 0.1 2 4 6 20 40 60.060.060.061.24.862080嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
