CATIA曲面建模技巧分享详解CATIA是一款功能强大的三维建模软件,广泛应用于汽车、航空航天、工业制造等领域。

在CATIA中,曲面建模是非常重要的技能之一,它可以帮助工程师们创建复杂的曲面构造。

本文将分享一些CATIA曲面建模的技巧,以帮助读者更好地掌握这一领域。

1. 使用基本的曲面命令CATIA提供了一系列基本的曲面命令,包括创建平面曲线、曲线平滑、生成曲面等。

在进行曲面建模时,熟悉并灵活运用这些命令至关重要。

例如,可以使用“生成曲面”命令快速创建一个曲面,并通过调节控制点的位置和权重,来精确控制曲面的形状。

2. 利用曲线引导曲面曲线引导曲面是一种常用的曲面构建技巧,在CATIA中也得到了很好的支持。

通过在平面上创建曲线,并在曲线上设置控制点,可以按照曲线的路径生成一个光滑的曲面。

这种技巧可以用于创建汽车车身、飞机机身等复杂的曲面结构。

3. 使用轴对称性和镜像命令CATIA提供了轴对称和镜像命令,可以帮助快速生成对称的曲面结构。

通过定义一个对称轴线,然后使用轴对称命令,可以将一个曲面或曲线沿轴线的对称面复制,并沿轴线方向进行镜像对称。

这在设计对称性要求较高的物体时非常有用。

4. 应用平滑和修整工具CATIA中有多种平滑和修整工具可供使用,来优化曲面的外观和质量。

例如,“填充”命令可以帮助消除曲面之间的空隙,并保持曲面的连续性。

此外,“修整”命令可以用于修整曲面的边缘,使其更加平滑和自然。

5. 运用参数化建模CATIA支持参数化建模,可以通过定义参数来控制曲面的形状和尺寸。

这对于设计过程中的迭代和调整非常有帮助。

通过修改参数,可以快速改变曲面的形状,而无需重新创建。

这种灵活性和高效性使得参数化建模成为曲面建模中的重要工具。

总结:本文简要介绍了CATIA曲面建模的一些技巧,包括使用基本曲面命令、曲线引导曲面、轴对称性和镜像命令、平滑和修整工具,以及参数化建模等。

熟练掌握这些技巧,可以帮助工程师们更加高效地进行曲面建模,实现设计需求。

catia球化圆角命令

catia球化圆角命令

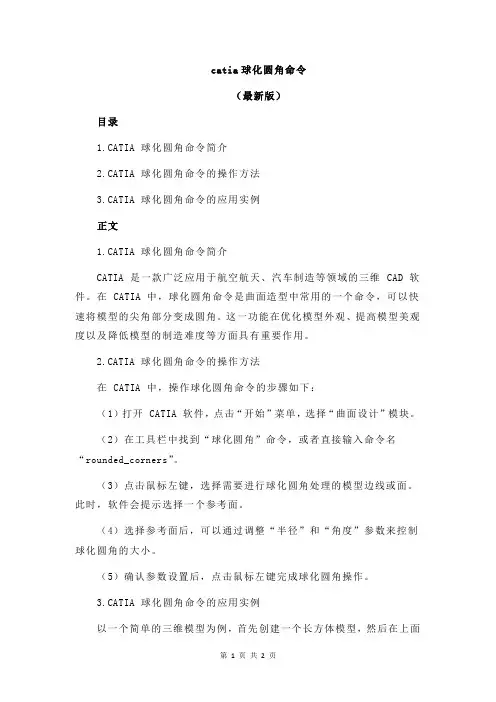

catia球化圆角命令(最新版)目录1.CATIA 球化圆角命令简介2.CATIA 球化圆角命令的操作方法3.CATIA 球化圆角命令的应用实例正文1.CATIA 球化圆角命令简介CATIA 是一款广泛应用于航空航天、汽车制造等领域的三维 CAD 软件。

在 CATIA 中,球化圆角命令是曲面造型中常用的一个命令,可以快速将模型的尖角部分变成圆角。

这一功能在优化模型外观、提高模型美观度以及降低模型的制造难度等方面具有重要作用。

2.CATIA 球化圆角命令的操作方法在 CATIA 中,操作球化圆角命令的步骤如下:(1)打开 CATIA 软件,点击“开始”菜单,选择“曲面设计”模块。

(2)在工具栏中找到“球化圆角”命令,或者直接输入命令名“rounded_corners”。

(3)点击鼠标左键,选择需要进行球化圆角处理的模型边线或面。

此时,软件会提示选择一个参考面。

(4)选择参考面后,可以通过调整“半径”和“角度”参数来控制球化圆角的大小。

(5)确认参数设置后,点击鼠标左键完成球化圆角操作。

3.CATIA 球化圆角命令的应用实例以一个简单的三维模型为例,首先创建一个长方体模型,然后在上面添加一些尖角。

接下来,使用球化圆角命令将这些尖角变成圆角。

具体操作如下:(1)创建一个长方体模型。

(2)在长方体模型的边线上添加尖角。

(3)使用球化圆角命令,选择需要进行球化处理的边线。

(4)设置合适的半径和角度参数,点击鼠标左键完成操作。

通过以上步骤,原本带有尖角的模型边线已经变成了圆角,模型外观得到了优化。

CATIA全部命令的中英文对照表

CATIA全部命令的中英文对照表

catia所有命令英文中文对照零件设计 PDG:Part Design装配设计 ASD:Assembly Design交互式工程绘图 IDR:Interactive Drafting创成式工程绘图 GDR:Generative Drafting结构设计 STD:Structure Design线架和曲面设计 WSF:Wireframe and Surface钣金设计 SMD:SheetMetal Design航空钣金设计 ASL:Aerospace Sheetmetal Design钣金加工设计 SHP:SheetMetal Production三维功能公差与标注设计 FTA:3D Functional Tolerancing & Annotation 模具设计 MTD:Mold Tooling Design阴阳模设计 CCV:Core & Cavity Design焊接设计 WDG:Weld Design自由风格曲面造型 FSS:FreeStyle Shaper自由风格曲面优化 FSO:FreeStyle Optimizer基于截面线的自由风格曲面造型 FSP:FreeStyle Profiler基于草图的自由风格曲面造型 FSK:FreeStyle Sketch Tracer创成式外形设计 GSD:Generative Shape Design创成式曲面优化 GSO:Generative Shape Optimizer汽车白车身接合 ABF:Automotive Body In White Fastening数字化外形编辑 DSE:Digitized Shape Editor汽车A级曲面造型 ACA:Automotive Class A快速曲面重建 QSR:Quick Surface Reconstruction创成式零件结构分析 GPS :Generative Part Structural Analysis创成式装配件结构分析 GAS :Generative Assembly Structural Analysis 变形装配件公差分析 TAA:Tolerance Analysis of Deformable Assembly Elfini 结构分析 EST:Elfini Solver Verification电路板设计 CBD:Circuit Board Design电气系统功能定义 EFD:Electrical System Functional Definition电气元件库管理员 ELB:Electrical Library电气线束安装 EHI:Electrical Harness Installation电气线束布线设计 EWR:Electrical Wire Routing电气线束展平设计 EHF:Electrical Harness Flattening管路和设备原理图设计 PID:Piping & Instrumentation DiagramsHVAC 图表设计 HVD:HVAC Diagrams电气连接原理图设计 ELD:Electrical Connectivity Diagrams系统原理图设计 SDI:Systems Diagrams波导设备原理图设计 WVD:Waveguide Diagrams系统布线设计 SRT:Systems Routing系统空间预留设计 SSR:Systems Space Reservation电气缆线布线设计 ECR:Electrical Cableway Routing设备布置设计 EQT:Equipment Arrangement线槽与导管设计 RCD:Raceway & Conduit Design波导设备设计 WAV:Waveguide Design管路设计 PIP:Piping Design管线设计 TUB:Tubing DesignHVAC设计 HVA:HVAC Design支架设计 HGR:Hanger Design结构初步布置设计 SPL:Structure Preliminary Layout结构功能设计 SFD:Structure Functional Design设备支撑结构设计 ESS:Equipment Support Structures厂房设计 PLO Plant Layout数控加工审查 NCG:NC Manufacturing Review数控加工验证 NVG:NC Manufacturing Verification2轴半加工准备助手 PMA:Prismatic Machining Preparation Assistant 2轴半加工 PMG:Prismatic Machining3轴曲面加工 SMG:3 Axis Surface Machining多轴曲面加工 MMG:Multi-Axis Surface Machining车削加工 LMG:Lathe Machining高级加工 AMG:Advanced Part MachiningSTL快速成型 STL:STL Rapid Prototyping知识工程顾问 KWA:Knowledge Advisor知识工程专家 KWE:Knowledge Expert产品工程优化 PEO:Product Engineering Optimizer产品知识模板 PKT:Product Knowledge Template业务流程知识模板 BKT:Business Process Knowledge Template产品功能定义 PFD:Product Function Definition产品功能优化 PFO:Product Function OptimizerDMU 漫游器 DMN:DMNDMU NavigatorDMU 运动机构模拟 KIN:DMU Kinematics SimulatorDMU 空间分析 SPA:DMU Space AnalysisDMU装配模拟 FIT:DMU Fitting SimulatorDMU优化器 DMO:DMU OptimizerDMU工程分析审查 ANR:DMU Engineering Analysis ReviewDMU空间工程助手 SPE:DMU Space Engineering Assistant人体模型构造器 HBR:Human Builder人体模型测量编辑 HME:Human Measurements Editor人体姿态分析 HPA:Human Posture Analysis人体行为分析 HAA:Human Activity AnalysisCATIA软件使用技巧收集整理CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写,是世界上一种主流的CAD、CAE、CAM 一体化软件。

CATIA曲面模块中有一个面与面的分析的命令

CATIA曲面模块中有一个面与面的分析的命令

CATIA曲面模块中有一个面与面的分析的命令,这个命令可以帮助我核对数模更改.。

(对检具很有用)
1,

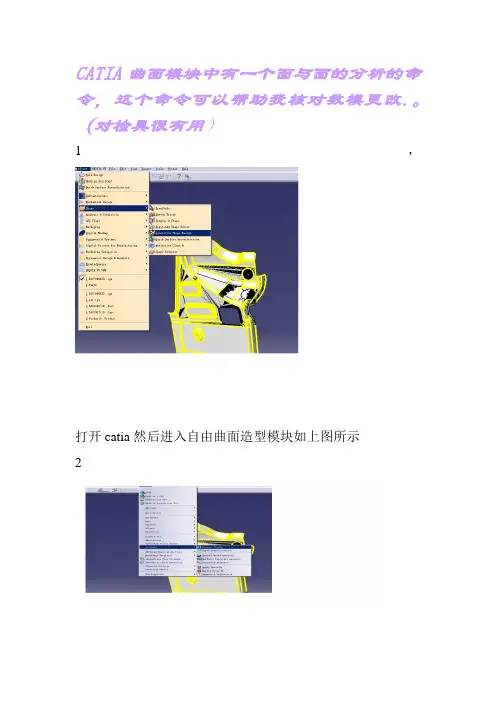

打开catia然后进入自由曲面造型模块如上图所示
