铁塔基础施工
铁塔基础施工安全要求
铁塔基础施工安全要求一、大开挖（独立）基础1.做好现场安全技术交底工作，明确现场安全员，现场做好安全围护措施并且派专人进行监护，施工人员必须按规范佩戴安全帽等劳动防护用品。
2.现场施工临时用电应采用三相五线制，“三级配电两级保护”，实行一机一闸一漏电，设备的照明线分开关安装，遇有紧急情况可随手拉闸。
3.深基坑工程需编制专项施工方案，严格按照批准的专项施工方案实施，现场配备专职安全员，基坑土随挖随运，临时堆土必须符合规范要求，基坑开挖完毕后尽快浇筑垫层，避免水泡基坑，导致基坑坍塌。
二、人工挖孔桩基础1.人工挖孔桩工程需编制专项施工方案，孔深超过10m时需设置井下送风设备，施工过程必须密切留意开挖面土质以及护壁情况，同时地下水位应保持低于开挖面0.5m以下。
2.人工挖掘桩孔的人员必须经过技术与安全操作知识培训，考试合格后，持证上岗。
下孔作业前，应排除孔内有害气体。
并向孔内输送新鲜空气或氧气。
3.在施工前应由施工负责人向施工人员进行技术和安全交底，明确分工。
每日作业前应检查桩孔及施工工具，如钻孔和挖掘桩孔施工所使用的电气设备，必须装有漏电保护装置，孔下照明必须使用36 V安全电压灯具，提土工具、装土容器应符合轻、柔、软，并有防坠落措施。
4.挖掘桩孔施工现场应配有急救用品（氧气等）。
遇有异常情况，如地下水、有害气体等，应立即停止作业，撤离危险区，不得擅自处理，严禁冒险作业。
5.人工挖孔桩孔口上应设置悬挂“安全绳”并随桩孔深度放绳，以备意外情况时有关人员能顺利上下，正常情况下，操作人员上下孔通过软梯上下，不得攀爬护壁。
6.每班作业前要打开孔盖进行通风。
深度超过5m或遇有黑色土、深色土层时，要进行强制通风。
每个施工现场应配有害气体检测器，发现有毒、有害气体必须采取防范措施，下班（完工）必须将孔口盖严、盖牢。
7.人工挖孔必须采用混凝土护壁，其首层护壁应根据土质情况做成沿口护圈，护圈混凝土强度达到要求以后，方可进行下层土方的开挖。

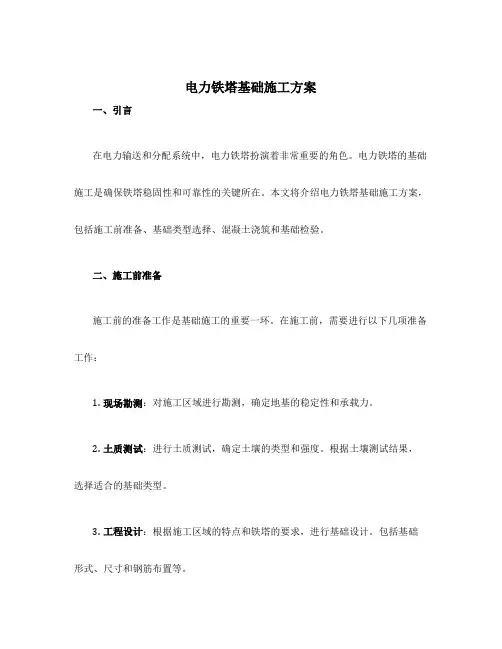

电力铁塔基础施工方案
电力铁塔基础施工方案一、引言在电力输送和分配系统中，电力铁塔扮演着非常重要的角色。
电力铁塔的基础施工是确保铁塔稳固性和可靠性的关键所在。
本文将介绍电力铁塔基础施工方案，包括施工前准备、基础类型选择、混凝土浇筑和基础检验。
二、施工前准备施工前的准备工作是基础施工的重要一环。
在施工前，需要进行以下几项准备工作：1.现场勘测：对施工区域进行勘测，确定地基的稳定性和承载力。
2.土质测试：进行土质测试，确定土壤的类型和强度。
根据土壤测试结果，选择适合的基础类型。
3.工程设计：根据施工区域的特点和铁塔的要求，进行基础设计。
包括基础形式、尺寸和钢筋布置等。
4.施工方案编制：编制详细的施工方案，包括施工序列、材料清单和施工工艺等。
三、基础类型选择根据土壤测试结果和工程设计要求，可以选择适合的基础类型。
常见的基础类型有以下几种：1.扩展基础：适用于土壤较软或不稳定的情况。
通过扩大基础面积来提高承载力。
2.桩基础：适用于土壤较松散或不均匀的情况。
通过钢筋混凝土桩来增加承载能力。
3.板基础：适用于承载较大的铁塔或土壤较坚实的情况。
通过混凝土板来分散载荷并提高稳定性。
根据具体的情况，施工人员应选择最合适的基础类型，并进行相应的施工准备工作。
四、混凝土浇筑混凝土浇筑是基础施工中的重要环节。
在混凝土浇筑前，需要进行以下准备工作：1.模板安装：根据工程设计要求，安装合适的模板。
模板应保证浇筑出的混凝土形状和尺寸的准确性。
2.钢筋安装：根据工程设计要求，安装钢筋。
钢筋的安装应符合相关标准和规定。
3.混凝土搅拌：选择合适的搅拌设备，按照混凝土配方进行搅拌。
确保混凝土的成分和质量符合要求。
在混凝土浇筑过程中，需要注意以下几点：•控制浇筑速度，确保混凝土可以充分填满模板空间。
•按照工程设计要求，进行适当的振捣作业。
确保混凝土的均匀性和致密性。
•混凝土浇筑完成后，应进行养护。
养护时间通常为28天，以确保混凝土的强度发展和稳定性。
五、基础检验基础施工完成后，需要进行基础检验。
铁塔基础施工方案施工方案
铁塔基础施工方案施工方案一、施工准备1.确定施工现场：根据设计要求和地质勘察报告，选择合适的施工场地，确保满足施工要求。
2.清理施工场地：清理施工现场，清除杂草、垃圾等，确保施工区域干净整洁。
3.整理施工材料：根据设计方案，准备所需材料，包括水泥、砂石、钢筋等。
4.搭设施工设备：在施工现场搭设所需的施工设备，包括起重机、混泥土搅拌机等。
二、基础施工1.基础平整处理：根据设计方案，在施工现场进行基础平整处理，确保基础施工的稳定性。
2.基础标定：根据设计要求，在基础平整处理的基础上进行基础标定，确定铁塔的准确位置。
3.基础浇筑：按照设计要求，进行基础的混凝土浇筑，同时进行钢筋加固，确保基础的强度和稳定性。
4.基础围护：在基础浇筑完成后，对基础进行围护，以保护基础的完整性和稳定性。
5.基础养护：对已完工的基础进行养护，包括水养护和保温养护，确保基础的强度和稳定性。
三、铁塔安装1.铁塔运输：根据设计要求和基础施工完成情况，进行铁塔的运输和吊装准备工作。
2.铁塔吊装：采用起重机进行铁塔的吊装，确保吊装过程的安全和稳定。
3.铁塔安装：将铁塔逐段安装到基础上，并根据设计要求进行调整和校正，确保铁塔的垂直度和水平度。
4.铁塔固定：在铁塔安装完成后，进行固定处理，包括焊接、螺栓连接等，确保铁塔的稳定性。
四、施工验收1.施工质量检查：对已完工的铁塔基础施工进行质量检查，确保施工质量符合设计要求和标准。
2.施工记录整理：整理施工过程中的相关记录，包括施工问题、施工日志、施工图纸等。
3.施工报告编制：根据施工记录和施工质量检查结果，编制施工报告，汇总施工过程中的问题和解决方案。
4.施工验收：邀请相关部门对施工质量进行验收，确保施工过程的合规性和质量。
五、安全措施1.安全教育：在施工前，对工人进行安全教育，强调施工过程中的安全注意事项和紧急处理方法。
2.安全监控：在施工现场设置监控摄像头，对施工过程进行监控，及时发现和处理安全隐患。
电力铁塔基础工程施工流程
电力铁塔基础工程施工流程一、施工前准备1、准备施工图纸及施工计划2、组织人员，确定施工队伍3、准备必要的机械设备和施工工具4、制定安全、环保和质量管理方案5、与相关部门协调，办理相关手续和审批事宜二、现场布置1、确定施工现场，并进行场地平整2、搭建施工用的临时设施和生活设施3、确定各项安全、环保和施工质量的管理措施三、基础工程施工1、测量并确定支架的位置和高度2、进行基础开挖工作，包括挖土、清理底部、修正基础尺寸和斜度3、进行钢筋加工、安装和绑扎工作4、进行模板搭设、混凝土浇筑和养护5、进行支架安装和调整四、基础验收1、进行基础质量验收2、检查并验收基础尺寸和平整度3、进行基础相关检测，如土壤承载力和混凝土抗压强度等4、整理并归档基础工程资料五、安全、环保和质量管理1、严格按照相关规范和标准进行施工2、加强安全和环保教育培训，保障施工人员和周围环境的安全与卫生3、加强现场巡查和管理，确保施工安全和环保措施的有效实施4、对施工过程中出现的质量问题及时发现并进行整改六、施工结束1、清理施工现场和设施2、整理施工资料及实施经验，为后续工作提供参考3、与相关部门协调和办理竣工手续4、组织施工总结会，总结工作经验和问题，提出改进措施七、总结电力铁塔基础工程施工流程，是一个系统工程，需要严格按照规范和标准进行施工，同时需要加强安全、环保和质量管理工作。
通过科学合理的组织和管理，确保基础工程的质量和施工安全，为后续工程的顺利进行提供保障。
同时，在施工过程中，也需要不断总结经验，及时发现和解决问题，为今后的工作提供有益的借鉴和参考。
铁塔基础施工方案
铁塔基础施工方案铁塔基础施工方案一、工程概述本项目是指在某地区建设一个铁塔，用以支撑通信设备。
铁塔高度为XX米，需要进行地基的施工。
二、施工内容1. 地基验收：根据设计要求，测量和验收地基板的平整度、垂直度、强度等指标，确保施工质量。
2. 基础处理：根据设计要求，对地基进行处理，清除杂物，确保地基平整、坚实。
3. 打桩施工：根据设计要求，对地基进行打桩，采用XX类型的桩材，确保桩的深度和数量符合要求。
4. 土方回填：根据设计要求，将合适质量的土方进行回填，采用合适的机械设备，确保土方的扎实和平整。
5. 基础施工：按照设计要求，进行基础施工，包括浇筑混凝土、安装加固筋等。
6. 基础养护：对完成的基础进行养护，保证其强度和稳定性。
三、施工流程1. 前期准备：组织施工队伍，调配施工材料和机械设备，对现场进行踏勘和分析。
2. 地基验收：对地基进行验收并测量各项指标。
3. 基础处理：对地基进行清理，确保地基平整、坚实。
4. 打桩施工：根据设计要求，选择合适的位置和标高，进行打桩。
5. 土方回填：根据设计要求，回填合适质量的土方。
6. 基础施工：根据设计要求，进行基础施工，包括浇筑混凝土、安装加固筋等。
7. 基础养护：对基础进行养护，保证强度和稳定性。
四、安全措施1. 解决工地现场人身安全问题，加强安全生产教育培训。
2. 组织现场作楼梯、临时设施等，以确保施工人员的安全。
3. 严格执行施工现场的安全操作规程，确保施工过程中的安全。
4. 检测和采取适当的防护措施，确保施工过程中的安全。
五、质量控制1. 根据设计要求，进行地基、基础施工过程的验收，确保符合要求。
2. 采用合适的材料和设备，确保施工质量。
3. 确保施工过程的记录和监测，及时处理质量问题。
4. 严格按照相关规范和标准施工，确保施工质量。
六、环境保护1. 严禁违规倾倒工业废料和渣土，保护环境。
2. 进行施工前的环境评估，确保施工过程对环境的影响得到控制。
电力铁塔基础施工方案
电力铁塔基础施工方案一、项目概述二、施工准备1.组建项目施工组织根据施工规模和需求，组建施工管理组织、施工人员以及技术保障团队，并明确各岗位职责和工作要求。
2.准备施工材料和设备根据设计要求和工程实际需求，准备好所需的钢筋、水泥、石料等施工材料，并购置施工所需的机械设备和工具。
3.制定施工计划根据工程量和工期，制定详细的施工计划，确保施工过程按时、按质进行。
三、施工工序1.开挖基坑根据设计图纸和地质勘察报告，进行基坑开挖，确保基坑尺寸、位置和平整度符合要求。
2.基础测量在基坑开挖完成后，利用全站仪等测量仪器进行基础测量，确保基础的位置和标高符合设计要求。
3.钢筋加工和安装根据设计要求和测量数据，对钢筋进行加工和焊接，然后将钢筋安装到基础中，并进行钢筋的纵、横向拉结。
4.混凝土浇筑将预制好的混凝土输送至工地，并进行浇筑作业。
在浇筑过程中，应注意混凝土的均匀性、密实性和自流度。
5.基础养护混凝土浇筑完成后，对基础进行养护，包括覆盖塑料薄膜、浇水保湿等措施，以确保混凝土的强度和稳定性。
四、质量控制1.施工现场管理建立严格的施工现场管理制度，确保施工环境整洁、安全，材料存放有序，设备正常运转。
2.工序验收每个工序完成后进行验收，确保工序质量合格后方可进行下一步工作。
3.质量检测针对施工质量的重点和难点，进行必要的质量检测，确保施工质量符合设计要求和标准。
五、安全措施1.施工人员安全教育组织施工人员进行安全培训，提高安全意识和操作能力，确保施工人员严格按照安全规范进行施工。
2.现场安全管理建立健全的施工安全管理制度，制定详细的安全操作规程和安全防护措施，确保施工现场安全。
3.安全检查和隐患整改定期进行安全检查，及时发现和整改安全隐患，确保施工过程安全。
六、环境保护1.施工废弃物处理对施工过程中产生的废弃物进行分类、收集和处理，确保环境不受污染。
2.土方回填和平整在施工完成后，将基坑回填土方，并进行整平，恢复原有的地貌和生态环境。
铁塔基础工程施工方案
本工程为某地区通信塔基础施工，位于某市某区某街道，施工内容包括基础开挖、基础混凝土浇筑、基础钢筋绑扎等。
工程规模为10基通信塔基础，其中5基为单塔基础，5基为双塔基础。
工程总工期为60天。
二、施工工艺流程1. 施工准备阶段（1）组织施工人员，进行技术交底；（2）核实施工图纸，了解基础设计参数；（3）对施工场地进行清理，确保施工环境安全；（4）准备施工所需材料、设备、工具。
2. 施工实施阶段（1）基础开挖：根据设计图纸，进行基础开挖，确保基础尺寸符合设计要求；（2）基础钢筋绑扎：按照设计图纸要求，进行基础钢筋绑扎，确保钢筋间距、位置、间距等符合规范；（3）基础混凝土浇筑：在基础钢筋绑扎完成后，进行混凝土浇筑，浇筑过程中注意混凝土的振捣密实；（4）基础养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。
三、施工质量控制1. 材料质量控制（1）对施工材料进行检验，确保材料质量符合设计要求；（2）对进场材料进行标识，确保材料可追溯。
2. 施工过程质量控制（1）基础开挖：确保基础尺寸符合设计要求，开挖深度满足要求；（2）基础钢筋绑扎：确保钢筋间距、位置、间距等符合规范，绑扎牢固；（3）基础混凝土浇筑：确保混凝土浇筑均匀，振捣密实，无蜂窝、麻面等质量问题；（4）基础养护：确保混凝土养护时间充足，达到设计强度要求。
四、施工安全措施1. 施工人员安全（1）对施工人员进行安全教育培训，提高安全意识；（2）施工现场设置安全警示标志，确保施工人员安全；（3）加强施工现场巡查，及时消除安全隐患。
2. 施工设备安全（1）对施工设备进行检查，确保设备运行正常；（2）设备操作人员需持有相关操作证，确保操作安全；（3）设备使用过程中，注意设备维护保养。
五、施工进度控制1. 制定施工进度计划，明确各阶段施工任务；2. 加强施工进度监控，确保施工进度按计划进行；3. 针对施工过程中出现的问题，及时调整施工计划，确保工程按时完成。
铁塔工程基础施工主要工序及特殊工序施工方法
铁塔工程基础施工主要工序及特殊工序施
工方法
1. 基础施工主要工序
1.1 土地准备
- 确定施工现场边界并进行标志；
- 清理施工现场，清除障碍物。
1.2 基坑开挖
- 根据设计要求进行基坑的开挖；
- 定期检查基坑的稳定性，必要时进行加固。
1.3 砼基础施工
- 按照设计要求搭设模板；
- 配置混凝土并进行浇筑；
- 控制浇筑质量，注意排气和压实。
1.4 基础围护结构施工
- 安装和固定钢筋骨架；
- 搭设和固定模板；
- 浇筑混凝土，并进行养护。
1.5 基础验收
- 检查基础施工的符合性；
- 进行基础验收并记录结果。
2. 特殊工序施工方法
2.1 钢筋预埋安装
- 钢筋预埋位置的确定和标志；- 安装预埋件，确保位置准确。
2.2 高强螺杆基础施工
- 钻孔；
- 安装螺杆；
- 注浆充实。
2.3 钢筋混凝土灌注桩施工
- 钻孔；
- 安装套筒；
- 注入混凝土。
2.4 特殊地质处理施工
- 根据地质调查报告选择合适的处理方式；
- 进行地质处理，例如土体加固、防渗处理等。
2.5 超高引电线施工
- 安装大型施工架设设备；
- 按照规定的安全操作程序进行引线。
以上为铁塔工程基础施工的主要工序及特殊工序的施工方法。
根据具体项目情况，施工方可根据设计要求进行调整和补充，并严谨控制施工质量，确保施工安全和工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测指标包括：抗压强度（7天强度、28天强度）
目录
1 2 3 4 5 6
概述 施工前的准备工作
铁塔基础放线定位 独立基础及整板基础施工
人工挖孔桩施工 钻孔灌注桩施工
二、施工前的准备工作
（1）获得土地使用证书，征得规划部门许可。
（2）获得建设行政主管部门的报建审批 （3）获得基础，地网及相关预埋件的设计图纸 （4）有详细的施工组织方案及安全应对措施 （5）具备完备的地质勘探报告及基础地下管线、地面建筑物、构筑物、架空电缆和 其他工艺设施的构造情况，确保工程质量及临近建筑的安全
一、概述
3、铁塔基础施工管理与技术措施
（1）施工管理：招投标工作与合同管理 施工组织与计划工作 协调工作 过程检查巡视与考核 验收与评价
（2）施工技术：基础工程施工工艺 施工控制关键点
一、概述
4、铁塔基础形式及应用塔型
（1）铁塔基础的分类 地面塔基础类型主要分为：天然地基基础（整板基础、独立基础）、
主要实施方法： (1)采用三角测量法、测回闭合法等测量手段。
(2)形成施工基准控制点及坐标控制网。 (3)采用经纬仪、水准仪，或全站仪。
主要控制方法： (1)监理需对塔基定位放线进行现场复核。 （2）监理单位需对测量结果进行确认，并形成测量放线记录进入竣工资料。
目录
1 2 3 4 5 6
概述 施工前的准备工作
铁塔基础放线定位 独立基础及整板基础施工
人工挖孔桩施工 钻孔灌注桩施工
三、独立基础及整板基础施工
1、 独立基础及整板基础的施工流程
基坑开挖及支护 验槽 绑钢筋
预埋件定位
不合 合格 格
合格？
浇筑混凝土 振捣密实
基础养护
拆模板,基坑回填
支模板
隐蔽工程验收
基础验收移交
三、独立基础及整板基础施工
2. 基坑开挖 （1）独立基础土方开挖时，开挖的工序、方法必须 与设计工序相一致，并遵守“开槽支撑、先撑后挖 、分层开挖，严禁超挖”的原则，其土方工程的验 收必须确保支护结构安全和周围环境安全为前提。 （2）基坑开挖至设计标高后，应对坑底进行保护， 经验收合格后，方可进行垫层施工，坑底标高允许 偏差-50mm，长、宽允许偏差+50mm，-50mm
不同的塔型及不同的土质情况往往有不同的基础型式。
一、概述
A、天然地基基础一般采用独立基础及整板基础， 独立基础适用于根开较大的塔型（四角角钢塔、拉线塔），施工方便， 一般不需要大型机械，造价低，但施工影响面大，对基坑回填土要求较
高。 整板基础适用于根开较小的塔型(三管塔、三角角钢塔、单管塔)，造 价较高，一般适用于地基承载力小，基础埋深受到限制的场地。
一、概述
B、桩基一般采用人工挖孔桩和钻（冲）孔灌注桩。
人工挖孔桩应用于基础开挖小、无地下水的区域，具有施工方便、 无 机械作业、工期快，造价低等特点，但它对土质要求比较高，且对施工 的安全措施也有较高的要求，适用于根开不是很小的塔型（三管塔、三
角角钢塔、四角角钢塔、单管塔、拉线塔）。
钻（冲）孔灌注桩则须有桩机进场，进退场费用比较高，且对进场的 道路及周边尺寸有一定要求，要求水、电供应方便，适用于根开不是很 小的塔型（三管塔、三角角钢塔、四角角钢塔、单管塔、拉线塔）。
三、独立基础及整板基础施工
垫层C15标准混凝土
基坑验收
三、独立基础及整板基础施工
3. 验槽
（1）检查基坑开挖是否达到设计尺寸。 （2）检查地基土的分布是否与地勘报告一致。 （3）检查地基土的承载力是否与达到设计要求。 （4）检查基坑区域是否有其他不良地质状况。 （5）基坑(槽)验收合格后，避免基底长期暴露，应尽快采用垫层封闭 。 检验方法：用水准仪、钢尺检查、肉眼观察、请地勘单位复核地基承载 力。
接近40%，铁塔基础施工占土建配套总费用的15~30% （3）基础的施工质量直接关系到上部高耸结构的安全 （4） 基础的施工周期直接影响整个网络建设工程的工期
一、概述
2、铁塔基础施工的特点
（1）铁塔基础施工工程协调量大，牵涉征地赔补、报建、 进场、施工环境影响。
（2）铁塔基础施工受区域地质环境影响。 （3）铁塔基础施工隐蔽工程较多，控制难度大。 （4） 基础施工周期长，受气候影响、机械设备影响。
桩基础（人工挖孔桩、钻（冲）孔灌注桩、砼预制桩）。 （2）塔型应用铁塔基础的基本概念：
为保证铁塔的安全及基础设计的经济性，每个基站在铁塔基础设计之 前都必须有具有地质勘察资质的单位提供的地质报告。地质报告的内容 及形式应符合国家有关强制性条文的规定，地质报告中应有土层的分类、 土层厚度、土层的物理力学性质参数、水文地质参数、地形地貌等等。三、独立基础及整板基础施工
4. 模板工程
（1）模板及其支架应具备足够的承载力、刚度、稳定性，能可靠地承受 浇筑混凝土的重量、侧压力以及施工荷载。
（2）模板接缝不应漏浆，模板与混凝土的接触面应清理干净并涂刷隔离 剂。
（3）基础侧模拆除时，应以保证其表面及棱角不受损伤为宜。对于架空 基础梁，跨度≤8米时，达到75％强度可拆除底模，跨度>8米时，达到 100％强度方可拆除底模。
铁塔基础施工培训
才俊科技-邵光飞
2015年08月
L/O/G/O
目录
1 2 3 4 5 6
概述 施工前期工作 铁塔基础放线定位 独立基础及整板基础施工 人工挖孔桩施工 钻孔灌注桩施工
一、概述
1、铁塔基础施工的重要性
（1）铁塔基础是“铁塔之根”，是网络基础建设的基础 （2）铁塔等配套工程占无线网络建设总投资比例大，
一、概述
5、铁塔基础施工所需主要结构材料及控制指标
（1）试验混凝土配合比 基础施工不同强度等级的混凝土，需将采购的水泥、砂、碎石由监理见 证取样至检测机构，由其出具混凝土配合比。由此实验室配合比来根据现
场进行施工配合比的依据。 （2）水泥：
检测指标包括：安定性、抗压、抗折强度（3天、28天） （3）钢筋：
（6）施工道路、场平及水、电条件具备。 （7）召开基础施工开工会，得到业主及监理的开工许可
目录
1 2 3 4 5 6
概述 施工前的准备工作
铁塔基础放线定位 独立基础及整板基础施工
人工挖孔桩施工 钻孔灌注桩施工
三、铁塔基础放线定位
主要内容：
(1)严格按照施工图放线定位。 (2)基站测量定位放线需征得业主、建设单位的同意。 (3)改变原设计定位放线，需通知设计单位及时变更。
