几何体的展开图
知识卡片-几何体的展开图
几何体的展开图
能量储备
●有些立体图形是由一些平面图形围成的，将它们的表面适当剪开，可以展开成平面图
形．这样的平面图形称为相应立体图形的展开图．
正方体长方体五棱柱圆柱圆锥三棱锥
正方体的展开图的11种情况，可分为四类：
“二二二型”
“三三型”
“二三一型”
“一四一型”
通关宝典
★基础方法点
★★易混易误点
蓄势待发
考前攻略
考查立体图形的展开图．主要考查借助几何直观的特点解决问题的能力，会把立体图形展开成平面图形．题型以选择题为主，难度较小．
完胜关卡。
展开与折叠(3种题型)-2023年新七年级数学核心知识点与常见题型(北师大版)(解析版)
展开与折叠（3种题型）【知识梳理】一．几何体的展开图（1）多数立体图形是由平面图形围成的．沿着棱剪开就得到平面图形，这样的平面图形就是相应立体图形的展开图．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的，同时也可看出，立体图形的展开图是平面图形．（2）常见几何体的侧面展开图：①圆柱的侧面展开图是长方形．②圆锥的侧面展开图是扇形．③正方体的侧面展开图是长方形．④三棱柱的侧面展开图是长方形．（3）立体图形的侧面展开图，体现了平面图形与立体图形的联系．立体图形问题可以转化为平面图形问题解决．从实物出发，结合具体的问题，辨析几何体的展开图，通过结合立体图形与平面图形的转化，建立空间观念，是解决此类问题的关键．二．展开图折叠成几何体通过结合立体图形与平面图形的相互转化，去理解和掌握几何体的展开图，要注意多从实物出发，然后再从给定的图形中辨认它们能否折叠成给定的立体图形．三．专题：正方体相对两个面上的文字（1）对于此类问题一般方法是用纸按图的样子折叠后可以解决，或是在对展开图理解的基础上直接想象．（2）从实物出发，结合具体的问题，辨析几何体的展开图，通过结合立体图形与平面图形的转化，建立空间观念，是解决此类问题的关键．（3）正方体的展开图有11种情况，分析平面展开图的各种情况后再认真确定哪两个面的对面．【考点剖析】一．几何体的展开图（共9小题）1．（2022秋•江汉区期末）下列平面图形中，是棱柱的展开图的是（）A．B．C．D．【分析】依据棱柱的所有的面的形状以及位置，即可得到棱柱的表面展开图．【解答】解：A．该平面图形不能围成棱柱，故本选项错误；B．该图是棱柱表面展开图，故本选项正确；C．该平面图形不能围成棱柱，故本选项错误；D．该平面图形不能围成棱柱，能围成圆柱，故本选项错误．故选：B．【点评】本题考查了几何体的展开图以及棱柱的结构特征，从实物出发，结合具体的问题，辨析几何体的展开图，通过结合立体图形与平面图形的转化，建立空间观念，是解决此类问题的关键．2．（2022秋•南京期末）如图是一个正方体的表面展开图，在这个正方体中，与点B重合的点为（）A．点C和点D B．点A和点E C．点C和点E D．点A和点D【分析】根据图形，把正方体展开图折叠成正方体，观察得到重合的点．【解答】解：在这个正方体中，与点B重合的点为点C和点D．故选：A．【点评】本题考查了几何体的展开图，掌握折叠后的正方体的图形是关键．3．（2022秋•莲湖区期末）诗语同学周末帮妈妈拆完快递后，将包装盒展开，进行了测量，结果如图所示．已知长方体盒子的长比宽多3cm，高是2cm．（1）求长方体盒子的长和宽．（2）求这个包装盒的体积．【分析】（1）利用图中关系首先求出宽，然后求出长；（2）用体积公式即可．【解答】解：（1）宽为：（14﹣2×2）÷2＝5（cm），长为：5+3＝8（cm）；（2）8×5×2＝80（cm3）．【点评】本题考查的是几何体的展开图，解题的关键是求出长和宽．4．（2022秋•鹤壁期末）如图是一个用硬纸板制作的长方体包装盒展开图，已知它的底面形状是正方形，高为12cm．（1）制作这样的包装盒需要多少平方厘米的硬纸板？（2）若1平方米硬纸板价格为元，则制作10个这样的包装盒需花费多少钱？（不考虑边角损耗）【分析】（1）根据长方体的表面积公式计算即可；（2）根据题意列式计算即可．【解答】解：（1）由题意得，2×（12×6+12×6+6×6）＝360cm2；答：制作这样的包装盒需要360平方厘米的硬纸板；（2）360÷10000×5×10＝1.8元，答：制作10个这样的包装盒需花费1.8元钱．【点评】本题考查了几何体的表面积，正确的计算出长方体的表面积是解题的关键．5．（2022秋•和平区期末）某校积极开展文明校园的创建活动，七年级学生设计了正方体废纸回收盒，如图所示，将写有“收”字的正方形添加到图中，使它们构成完整的正方体展开图，共有种添加方式．【分析】根据正方体表面展开图的特征进行判断即可．【解答】解：“收”字分别放在“垃”“圾”“分”“类”下方均可成完整的正方体展开图，所以有4种添加方式．故答案为：4．【点评】本题主要考查了正方体的展开图特点，掌握正方体表面展开图的特征是正确判断的关键．6．（2022秋•江阴市期末）如图是一个正方体纸盒，下面哪一个可能是它的表面展开图（）A．B．C．D．【分析】正方体的空间图形，从相对面入手，分析及解答问题．B，D与此不符，所以错误；再观察3个图案所在的位置，而选项C不符，正确的是A．故选：A．【点评】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．7．（2022秋•二道区校级期末）图①，图②，图③均为5×5的正方形网格，在网格中选择2个空白的正方形涂上阴影，使它们与图中四个有阴影的正方形一起构成一个正方体的表面展开图，并且3种方法得到的展开图不相同．【分析】依据正方体展开图的特征进行判断，即可得到3种不同的正方体展开图．【解答】解：如图所示：（答案不唯一）【点评】此题主要考查了几何体的展开图，关键是掌握正方体展开图的结构特点．8．（2022秋•伊川县期末）如图，是一个几何体的表面展开图：（1）请说出该几何体的名称；（2）求该几何体的表面积；（3）求该几何体的体积．【分析】（1（2）依据长方体的表面积等于六个面面积之和即可得出结论；（3）依据体积计算公式，即可得到该几何体的体积．【解答】解：（1）该几何体的名称是长方体；（2）该几何体的表面积为：2×（2×3+2×1+1×3）＝22（平方米）；（3）该几何体的体积为：2×3×1＝6（立方米）．【点评】本题考查了几何体的展开图，掌握立体图形与平面图形的转化，建立空间观念是关键．9．（2022秋•仪征市期末）将一个无盖正方体展开成平面图形的过程中，需要剪开条棱．【分析】根据无盖正方体的棱的条数以及展开后平面之间应有棱连着，即可得出答案．【解答】解：∵无盖正方体有5个表面，两个面共一条棱，共8条棱，要展成如图所示图形必须4条棱连接，∴要剪8﹣4＝4条棱，故答案为：4．【点评】此题主要考查了正方体的展开图的性质，根据展开图的性质得出要展成如图所示图形必须4条棱连接，是解题关键．二．展开图折叠成几何体（共9小题）10．（2022秋•沈河区期末）如图，如果裁掉一个正方形后能折叠成正方体，那么能裁掉的是（）A．①B．②和③C．③和④D．②或③或④【分析】根据正方体的展开图得出结论即可．【解答】解：由正方体的展开图可知，去掉②或③或④原图都可以折叠成正方形，故选：D．11．（2022秋•高新区期末）下列图形经过折叠不能成为一个封闭的正方体的是（）A．B．C．D．【分析】根据正方体的展开图得出结论即可．【解答】解：由题意知，图形不能折叠成正方体，故选：D．【点评】本题主要考查正方体的展开图，熟练掌握正方体的展开图是解题的关键．12．（2022秋•青秀区校级期末）如图平面图形不能折成无盖长方体盒子的是（）A．B．C．D．【分析】根据长方体展开图得出结论即可．【解答】解：由题意知，图形不能折成无盖长方体盒子，故选：C．【点评】本题主要考查长方体展开图的知识，熟练掌握长方体展开图的知识是解题的关键．13．（2022秋•晋江市期末）图①是正方体的表面展开图，该正方体从图①所示的位置折叠成图②的正方体，在图①标注的顶点A、B、C、D中，与点P重合的顶点是（）A．点A B．点B C．点C D．点D【分析】先找出下面，然后折叠，找出正方形ABCD位于正方体的哪个面上，点P所在正方形位于正方体的哪个面上，即可找出与点P重合的顶点．【解答】解：如图：以正方形1为下面，将正方体从图①所示的位置折叠成图②的正方体时，正方形ABCD位于正方形的上面，点P所在正方形在前面，点B与点P重合．故选：B．【点评】本题考查正方形的展开图和空间想象能力，关键是找出或想象出折叠前后图形的关系．14．（2022秋•秦淮区期末）下列图形中，能通过折叠围成一个三棱柱的是（）A．B．C．D．【分析】根据三棱柱及其表面展开图的特点对各选项分析判断即可得解．【解答】解：A、折叠后两侧面重叠，不能围成三棱柱，故本选项错误；B、折叠后能围成三棱柱，故本选项正确；C、底面有2个三角形，不能折叠围成一个三棱柱，故本选项错误；D、展开图有3个底面，不能围成三棱柱，故本选项错误．故选：B．【点评】本题考查了三棱柱表面展开图，上、下两底面应在侧面展开图长方形的两侧，且是全等的三角形，15．（2022秋•姜堰区期末）小明在学习了《展开与折叠》这一课后，掌握了长方体盒子的制作方法．如图是他制作的一个半成品的平面图：（1）在中补充一个长方形，使该平面图能折叠成一个长方体盒子；（2）已知小明制作长方体的盒子长是宽的2倍，宽是高的2倍，且长方体所有棱长的和为56cm，求这个长方体盒子的体积．【分析】（1）根据长方体的展开图补充图形即可求解；（2）根据题意，设长方体的高为a，则宽为2a，长为4a，根据长方体所有棱长的和为56cm，列出方程，进而根据体积公式即可求解．【解答】解：（1）如图所示，（2）设长方体的高为acm，则宽为2acm，长为4acm，根据题意得，4（a+2a+4a）＝56（cm），解得：a＝2，∴这个长方体的高为2cm，宽为4cm，长为8cm，∴这个长方体盒子的体积为：2×4×8＝64（cm3）．【点评】本题考查了长方体的展开图，一元一次方程的应用，掌握以上知识是解题的关键．16．（2022秋•宛城区校级期末）某“综合实践”小组开展了“长方体纸盒的制作”实践活动，他们利用边长为a（cm）的正方形纸板制作出两种不同方案的长方体盒子（图1为无盖的长方体纸盒，图2为有盖的长方体纸盒）．【操作一】根据图1方式制作一个无盖的长方体盒子．方法：先在纸板四角剪去四个同样大小边长为b （cm）的小正方形，再沿虚线折合起来．【问题解决】（1）若a＝12cm，b＝3cm，则长方体纸盒的底面积为；【操作二】根据图2方式制作一个有盖的长方体纸盒．方法：先在纸板四角剪去两个同样大小边长为b （cm）的小正方形和两个同样大小的小长方形，再沿虚线折合起来．【拓展延伸】（2）若a＝12cm，b＝2cm，该长方体纸盒的体积为；（3）现有两张边长a均为30cm的正方形纸板，分别按图1、图2的要求制作无盖和有盖的两个长方体盒子，若b＝5cm，求无盖盒子的体积是有盖盒子体积的多少倍？【分析】（1）由折叠可得底面是边长为6cm的正方形，进而求出底面积即可；（2）由展开与折叠可知，折叠成长方体的长、宽、高分别为a﹣2b，，b，根据体积公式进行计算即可；（3）当a＝30cm，b＝5cm时，分别求出按图1，图2的折叠方式所得到的长方体的体积即可．【解答】解：（1）如图1，若a＝12cm，b＝3cm，则长方体纸盒的底面是边长为12﹣3×2＝6（cm）的正方形，因此面积为6×6＝36（cm2），故答案为：36cm2；（2）如图2，先在纸板四角剪去两个同样大小边长为b（cm）的小正方形和两个同样大小的小长方形，再沿虚线折合起来可得到长为a﹣2b，宽为，高为b的长方体，当a＝12cm，b＝2cm，该长方体纸盒长为12﹣2×2＝8（cm），宽为＝4（cm），高为2cm，所以体积为8×4×2＝64（cm3），故答案为：64cm3；（3）当a＝30cm，b＝5cm时，按图1作无盖的长方体的纸盒的体积为（30﹣5×2）（30﹣5×2）×5＝2000（cm3），按图2作的长方体的纸盒的体积为（30﹣5×2）（）×5＝1000（cm3），2000÷1000＝2（倍），答：无盖盒子的体积是有盖盒子体积的2倍．【点评】本题考查展开图折叠成几何体，掌握棱柱的展开图的特征是正确解答的前提，根据展开图得出折叠后长方体的长、宽、高是解决问题的关键．17．（2022秋•昆明期末）图（1）和图（2）中所有的正方形都相同，将图（1）的正方形放在图（2）中的①②③④⑤某一位置，所组成的图形不能围成正方体的位置是（）A．①②B．②③C．③④D．②⑤【分析】由平面图形的折叠及正方体的表面展开图的特点解题．【解答】解：将图1的正方形放在图2中的②⑤的位置出现重叠的面，所以不能围成正方体．故选：D．【点评】本题考查了展开图折叠成几何体，解题时勿忘记四棱柱的特征及正方体展开图的各种情形．注意：只要有“田”字格的展开图都不是正方体的表面展开图．熟记正方体的11种展开图是解题的关键．18．（2022秋•阳泉期末）小明在学习了正方体的展开图后，明白了很多几何体都能展开成平面图形．于是他在家用剪刀剪开了一个长方体纸盒，可是一不小心多剪开了一条棱，把纸盒剪成了两部分，如图1、图2所示．请根据你所学的知识，回答下列问题：观察判断：小明共剪开了条棱；动手操作：现在小明想将剪断的图2重新粘贴到图1上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒（如图3），请你帮助小明在图1中补全图形；解决问题：经过测量，小明发现这个纸盒的底面是一个正方形，其边长是长方体的高的5倍，并且纸盒所有棱长的和是880cm，求这个纸盒的体积．【分析】（1）根据平面图形得出剪开棱的条数，（2）根据长方体的展开图的情况可知有四种情况，（3）设最短的棱长高为acm，则长与宽相等为5acm，根据棱长的和是880cm，列出方程可求出长宽高，即可求出长方体纸盒的体积．【解答】解（1）小明共剪了8故答案为：8．（2）如图，四种情况．（3）∵长方体纸盒的底面是一个正方形，∴设最短的棱长高为acm，则长与宽相等为5acm，∵长方体纸盒所有棱长的和是880cm，∴4（a+5a+5a）＝880，解得a＝20，∴这个长方体纸盒的体积为20×100×100＝200000（立方厘米）．【点评】本题主要考查了几何展开图，结合具体的问题，辨析几何体的展开图，通过结合立体图形与平面图形的转化，建立空间观念，是解决此类问题的关键．三．专题：正方体相对两个面上的文字（共7小题）19．（2022秋•泗阳县期末）动手操作：做一个正方体木块，在正方体的各面分别写上1，2，3，4，5，6这6个不同的数字，若它可以摆放成如图所示的两种不同位置，请你判断数字5对面的数字是（）A．1B．2C．3D．6【分析】根据图形以及数字的摆放，第一图可得6的下面为1，1的右边为4，第二个图可知4的下面是5，5的右边是2【解答】解：根据图形以及数字的摆放，第一图可得6的下面为1，1的右边为4，第二个图可知4的下面是5，5的右边是2，将正方形展开如图所示，∴5的对面是6，故选：D．【点评】本题考查了正方体展开图，相对面上的字，注意数字的摆放是解题的关键．20．（2022秋•溧水区期末）如图是一个正方体的平面展开图，若该正方体相对两个面上的数相等，则a+b+c ＝．【分析】利用正方体及其表面展开图的特点解题．【解答】解：由图可知，c+1＝3，1+b＝1，a＝﹣2，所以a＝﹣2，b＝0，c＝2，所以a+b+c＝0．故答案为：0．【点评】本题考查了正方体相对两个面上的文字，解答本题的关键在于注意正方体的空间图形，从相对面入手，分析及解答问题．21．（2022秋•高邮市期末）一个正方体的6个面上分别标有字母a、b、c、d、e、f．若甲、乙两位同学分别在f、e朝上时，看到的另两个字母如图，则b对面的是．【分析】根据第一个图形和第二个图形中都含有d的面，即可判断．【解答】解：由题意可知d字母所在面相邻的面上的字母分别为a、c、e、f，则d的对面是b．即b对面的是d．故答案为：d．【点评】本题考查了正方体相对两个面上的文字，同时也考查了空间想象能力和推理能力．正确记忆立方体的特点是解题关键．22．（2022秋•川汇区期末）党的二十大报告提出，要以中国式现代化全面推进中华民族伟大复兴．将“中国式现代化”这六个字分别写在一个正方体的六个表面上，如图是它的一种展开图，则与“式”相对的字是（）A．中B．国C．现D．代【分析】正方体的平面展开图中，相对面的特点是之间一定相隔一个正方形，据此作答．【解答】解：∵正方体的平面展开图中，相对面的特点是之间一定相隔一个正方形，∴在此正方体上与“式”字相对的面上的汉字是“中”．故选：A．【点评】本题考查了正方体的展开图形，掌握相对面进行分析及解答是关键．23．（2022秋•青神县期末）如果一个骰子相对两面的点数之和为7，它的表面展开图如图所示，则下面判断正确的是（）A．A代表B．B代表C．C代表D．B代表【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点对各选项分析判断后利用排除法求解．【解答】解：根据正方体的表面展开图，相对的面之间一定相隔一个正方形，A与点数是1的对面，B与点数是2的对面，C与点数是4的对面，∵骰子相对两面的点数之和为7，∴A代表的点数是6，B代表的点数是5，C代表的点数是3．故选：A．【点评】本题考查了正方体相对两个面上的文字，掌握从相对面入手是关键．24．（2022秋•汉台区期末）如图是正方体的平面展开图，若将图中的平面展开图折叠成正方体后，相对面上的两个数之和为7，求x﹣y+z的值．【分析】根据正方体的表面展开图找相对面的方法，“Z”字两端是对面判断即可．【解答】解：由图可知：z与4相对，y与﹣2相对，x与12相对，由题意得：z+4＝7，y+（﹣2）＝7，x+12＝7，∴z＝3，y＝9，x＝﹣5，∴x﹣y+z＝﹣5﹣9+3＝﹣11，∴x﹣y+z的值为﹣11．【点评】本题考查了正方体相对两个面上的文字，熟练掌握根据正方体的表面展开图找相对面的方法是解题的关键．25．（2022秋•青神县期末）一个立方体的六个面上分别标上一至六点（一个小圆表示一点，每个面上的点数不同），然后将完全一样的四个立方体摆放成如图样式的一个长方体，我们能看到的面上的点数如图所示，则长方体底面上的点数之和是．【分析】先判断出相对的面的点数，再进行计算即可．【解答】解：由题意可知，“3点”的面的邻面有“2点、6点、4点、5点”，所以与“3点”相对的面的点数为“1点”；因为“4点”的面的邻面有“6点、5点、3点、1点”，所以与“4点”相对的面的点数为“2点”；因为“6点”的面的邻面有“3点、1点、4点、2点”，所以与“6点”相对的面的点数为“5点”；所以长方体底面上的点数之和是：4+1+5+2＝12．故答案为：12．【点评】本题考查了正方体相对两个面上的文字，关键是弄清每个骰子六面点数之和是几，每个骰子看见面的点数之和是几．【过关检测】一．选择题（共4小题）1．（2022•河南三模）某正方体的每个面上都有一个汉字，如图是它的一种展开图，那么在原正方体中，与“豫”字所在面相对的面上的汉字是（）A．老B．南C．河D．家【分析】根据正方体的平面展开图找相对面的方法，同层隔一面判断即可．【解答】解：在原正方体中，与“豫”字所在面相对的面上的汉字是“家”，故选：D．【点评】本题考查了正方体相对两个面上的文字，熟练掌握根据正方体的平面展开图找相对面的方法是解题的关键．2．（2022•金坛区二模）某几何体的表面展开图如图所示，这个几何体是（）A．圆柱B．长方体C．四棱锥D．五棱锥【分析】根据四棱锥的侧面展开图得出答案．【解答】解：这个几何体由四个三角形和一个正方形围成，故这个几何体为四棱锥．故选：C．【点评】此题主要考查了几何体的展开图，熟记常见立体图形的平面展开图的特征是解决此类问题的关键．3．（2022•梧州模拟）下列在立体图形中，它的侧面展开图是扇形的是（）A．正方体B．长方体C．圆柱D．圆锥【分析】根据常见立体图形的侧面展开图判断即可得出答案．【解答】解：A选项，正方体的侧面展开图是长方形，故该选项不符合题意；B选项，长方体的侧面展开图是长方形，故该选项不符合题意；C选项，圆柱的侧面展开图是长方形，故该选项不符合题意；D选项，圆锥的侧面展开图是扇形，故该选项符合题意；故选：D．【点评】本题考查了几何体的展开图，掌握常见几何体的侧面展开图：①圆柱的侧面展开图是长方形．②圆锥的侧面展开图是扇形．③正方体的侧面展开图是长方形是解题的关键．4．（2022•丰台区二模）如图，下列水平放置的几何体中，侧面展开图是扇形的是（）A．B．C．D．【分析】根据几何体的展开图：三棱柱的侧面展开图是三个长方形；四棱柱的侧面展开图是四个长方形；圆柱的侧面展开图是矩形；圆锥的侧面展开图是扇形；可得答案．【解答】解：AB、侧面展开图是四个长方形，故此选项不符合题意；C、侧面展开图是一个长方形，故此选项不符合题意；D、侧面展开图是扇形，故此选项符合题意．故选：D．【点评】本题考查了几何体的展开图，记住常用几何体的侧面展开图是解题的关键．二．填空题（共3小题）5．（2022•晋中一模）“双奥之城”指既举办过夏季奥运会又举办过冬季奥运会的城市．2008年北京夏季奥会之后，2022年北京冬季奥运会成功举办，使北京成为世界上首座“双奥之城”．下列正方体展开图的每个面上都标有一个汉字，把它们折成正方体后，与“双”字相对面上的汉字是．【分析】根据正方体的表面展开图找相对面的方法，“Z”字两端是对面，判断即可．【解答】解：与“双”字相对面上的汉字是城，故答案为：城．【点评】本题考查了正方体相对两个面上的文字，熟练掌握根据正方体的表面展开图找相对面的方法是解题的关键．6．（2021秋•息县期末）根据表面展开图依次写出立体图形的名称：、、．【分析】根据表面展开图的形状判断即可．【解答】解：圆锥的表面展开图是一个扇形和圆，四棱锥的表面展开是一个四边形和四个三角形，三棱柱的表面展开是三个长方形和两个三角形．【点评】本题考查立体图形的表面展开，熟悉各几何体表面展开的形状是求解本题的关键．7．（2021秋•绵阳期末）如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“y”一面与相对面上的代数式相等，则有“xy2”一面与相对面上的代数式的和等于0（用数字作答）．【分析】根据正方体的表面展开图找相对面的方法，“Z”字两端对面，判断即可．【解答】解：由图可知：y与2y﹣3相对，xy2与﹣3xy相对，由题意得：y＝2y﹣3，∴y＝3，∴xy2+（﹣3xy）＝9x+（﹣9x）＝0，∴有“xy2”一面与相对面上的代数式的和等于0，故答案为：0．【点评】本题考查了正方体相对两个面上的文字，熟练掌握根据正方体的表面展开图找相对面的方法是解题的关键．三．解答题（共5小题）8．（2021秋•武功县期末）如图是正方体的平面展开图，若将图中的平面展开图折叠成正方体后，相对面上的两个数之和为7，求x﹣y+z的值．【分析】根据正方体的表面展开图找相对面的方法，“Z”字两端是对面判断即可．【解答】解：由图可知：z与4相对，y与﹣2相对，x与12相对，由题意得：z+4＝7，y+（﹣2）＝7，x+12＝7，∴z＝3，y＝9，x＝﹣5，∴x﹣y+z＝﹣5﹣9+3＝﹣11，∴x﹣y+z的值为﹣11．【点评】本题考查了正方体相对两个面上的文字，熟练掌握根据正方体的表面展开图找相对面的方法是解题的关键．9．（2021秋•临汾期末）阅读与思考请阅读下列材料，并完成相应的任务：任务：（1）在图②中，若字母Q表示包装盒的上表面，字母P表示包装盒的侧面，则下表面在包装盒表面展开图中的位置是；A．字母B B．字母A C．字母R D．字母T（2）若在图③中，网格中每个小正方形的边长为1，求包装盒的表面积．【分析】（1）根据长方体的表面展开图找相对面的方法，同层隔一面，判断即可；（2）根据长方体的表面积公式进行计算即可解答．【解答】解：（1）在图②中，若字母Q表示包装盒的上表面，字母P表示包装盒的侧面，则下表面在包装盒表面展开图中的位置：字母B，故答案为：A；（2）由题意得：2×3×2+2×3×1+2×2×1＝12+6+4＝22，∴包装盒的表面积为22．【点评】本题考查了正方体相对两个面上的文字，熟练掌握根据长方体的表面展开图找相对面的方法是解题的关键．10．（2021秋•渠县期末）如图，是底面为正方形的长方体的表面展开图，折叠成一个长方体，那么：（1）与N重合的点是哪几个？（2）若AB＝3cm，AH＝5cm，则该长方体的表面积和体积分别是多少？【分析】（1）把展开图折叠即可得出答案；。
几何体展开图的制作及注意事项教案
几何体展开图的制作及注意事项教案一、教学目标：知识与技能：1. 了解什么是几何体展开图，并掌握其基本制作方法。
2. 学会识别和分析不同几何体的展开图特点。
过程与方法：1. 通过观察、实践、总结的方式，让学生掌握几何体展开图的制作技巧。
2. 培养学生的空间想象能力和动手操作能力。
情感态度价值观：1. 培养学生对数学几何体的兴趣，提高审美观念。
2. 培养学生勇于探索、合作交流的良好学习习惯。
二、教学内容：1. 几何体展开图的定义及作用。
2. 常见几何体的展开图样式。
3. 几何体展开图的制作方法与步骤。
4. 几何体展开图在实际应用中的注意事项。
三、教学重点与难点：重点：1. 掌握几何体展开图的制作方法。
2. 能够识别和分析不同几何体的展开图特点。
难点：1. 培养学生空间想象能力，将几何体展开成平面图。
2. 在实际应用中，如何合理利用展开图的特点进行设计和计算。
四、教学准备：1. 准备不同几何体的实物模型或图片。
2. 准备几何体展开图的制作材料，如剪刀、胶水等。
3. 准备黑板、投影仪等教学辅助设备。
五、教学过程：1. 导入新课：通过展示不同几何体的实物模型或图片，引导学生思考如何将这些立体物体展开成平面图。
2. 讲解演示：讲解几何体展开图的定义、作用以及常见几何体的展开图样式。
通过实际操作，演示几何体展开图的制作方法与步骤。
3. 学生实践：让学生分组进行实践，尝试制作不同几何体的展开图。
在制作过程中，引导学生注意观察和分析展开图的特点。
4. 总结提高：组织学生展示自己的作品，相互交流制作心得。
引导学生总结几何体展开图的制作技巧以及在实际应用中的注意事项。
5. 课堂小结：对本节课的内容进行回顾和总结，强调几何体展开图的重要性和应用价值。
6. 课后作业：布置一道有关几何体展开图的练习题，让学生课后巩固所学知识。
六、教学反思：在课程结束后，对整个教学过程进行反思，分析学生的学习效果和反馈。
检查教学目标是否达成，教学内容是否合适，教学方法是否有效。
《基本几何体的平面展开图》PPT课件 (公开课获奖)2022年北京课改版
x10
答：截去正方形的边长为10厘米。
练习
1、学生会准备举办一次摄影展览，在每 张长和宽分别为18厘米和12厘米的长方 形相片周围镶上一圈等宽的彩纸.经试验， 彩纸面积为相片面积的 时较2 美
3
观，求镶上彩纸条的宽.〔精确到厘米〕
KJ
20 小壁虎的难题： 如图：一只圆桶的下方有一只壁虎， 上方有一只蚊子，壁虎要想尽快吃 到蚊子，应该走哪条路径？
蚊子
●
壁虎 ●
● 蚊子
壁虎 ●
蚊子
●
●
壁虎
21 以下展开图的名称依次是什么？
A、圆柱、六棱柱、圆锥、三棱柱 B、圆柱、六棱柱、圆锥、三棱锥 C、圆锥、六棱柱、圆柱、三棱柱 D、圆锥、六棱柱、圆柱、三棱锥
A 3x -2
考考你
9 下面图形中，哪些是正方体的平面展开图？
1
祝
23 45 6
前你 似程
锦
ABC DE F
10 .如图是一个正方体纸盒的展开图，请在图 中的6个正方形中分别填入1、2、3、-1、-2、-3， 使展开图沿虚线折叠成正方体后相对面上的两个 数互为相反数。
11 有一个正方体，在它的各个面上分别涂 了白、红、黄、兰、绿、黑六种颜色。甲、乙、 丙三位同学从三个不同的角度去观察此正方体， 结果如以下图，问这个正方体各个面的对面的 颜色是什么？
都是所列方程
2
的解吗？
所都求符的合题x意1 吗，？x 2
x1解：设5宽为5x米3，7那么长为x〔2x+10〕5米5 37 依题意得：x(x＋10)＝900
x1 55整理37得 x2＋10x－900＝0

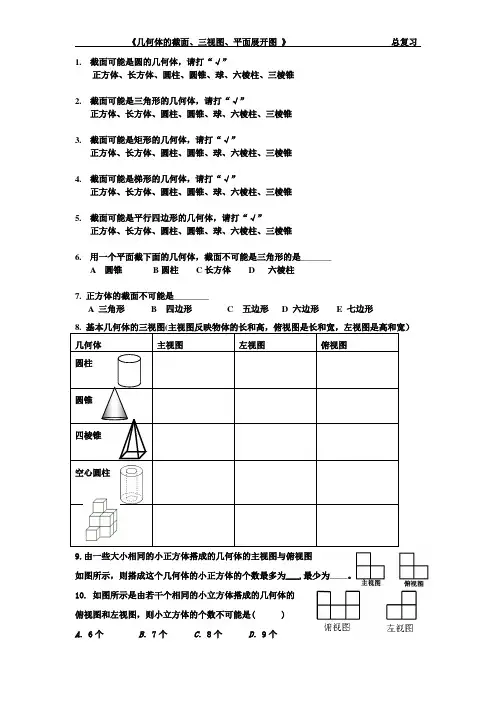

几何体的截面、三视图、平面展开图
1.截面可能是圆的几何体，请打“√”正方体、长方体、圆柱、圆锥、球、六棱柱、三棱锥2.截面可能是三角形的几何体，请打“√”正方体、长方体、圆柱、圆锥、球、六棱柱、三棱锥3.截面可能是矩形的几何体，请打“√”正方体、长方体、圆柱、圆锥、球、六棱柱、三棱锥4.截面可能是梯形的几何体，请打“√”正方体、长方体、圆柱、圆锥、球、六棱柱、三棱锥5.截面可能是平行四边形的几何体，请打“√”正方体、长方体、圆柱、圆锥、球、六棱柱、三棱锥6.用一个平面截下面的几何体，截面不可能是三角形的是_______A 圆锥B圆柱C长方体 D 六棱柱7. 正方体的截面不可能是________A 三角形B 四边形C 五边形D 六边形E 七边形8. 基本几何体的三视图(主视图反映物体的长和高，俯视图是长和宽，左视图是高和宽）几何体主视图左视图俯视图圆柱圆锥四棱锥空心圆柱9.由一些大小相同的小正方体搭成的几何体的主视图与俯视图如图所示，则搭成这个几何体的小正方体的个数最多为___,最少为____。
___．10. 如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体的个数不可能是( )A．6个B．7个C．8个D．9个11. 如图是由若干个大小相同的正方体搭成的几何体 的三视图，则该几何体所用的正方形的个数是________12.由一些完全相同的小正方体搭成的几何体的主视图和左视图 如图所示，则组成这个几何体的小正方体的个数可能是13. 几个棱长为1的正方体组成的几何体的 三视图如图所示，则这个几何体的体积是＿＿＿＿14．几个立方块所搭几何体的俯视图如图所示，小正方形的数字表示在该位置小立方块的个数.请画出这个几何体的主视图和左视图.15.下图，该几何体是_______. 16. 下图，则这个几何体是______17. 下图，该几何体是_______. 18. 下图,三视图表示的几何体是________19.主视图、俯视图和左视图都是．．长方形的几何体是_________(填一个即可) 20. 三视图都相同的几何体可能是_________、____________.(有两种类型)3 2 1 1 2 24 1 3主视图左视图2 2 1 3421.下列四个水平放置的几何体中，三视图如图所示的是( )A．B．C．D22.中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为( )A．B．C．D．23.如图所示，下列水平放置的几何体中，俯视图是矩形的是( )A．B．C．D．24. 下列四个几何体中，主视图是三角形的是( )A．B．C．D．25. 下列几何体中，俯视图相同的是( )A①② B①③C②③ D ②④26.下面四个几何体中，左视图是四边形的几何体共有 ( )A 1 个B 2个C 3个D 4个27.下列四个几何体中，主视图与左视图相同的几何体有( )A.1个B.2个C.3个D.4个28.球和圆柱在水平面上紧靠在一起，组成如图所示的几何体，托尼画出了它的三视图，其中他画的俯视图应该是( )A．两个相交的圆B．两个内切的圆C．两个外切的圆D．两个外离的圆29.我国古代数学家利用“牟合方盖”(如图甲)找到了球体体积的计算方法.“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体，图乙所示的几何体是可以形成“牟合方盖”的一种模型，它的主视图是( )。
常见几何体的表面展开图
常见几何体的表面展开图将一个几何体的外表面展开，就像打开一件礼物的包装纸．礼物外形不同，包装纸的形状也各不相同．那么我们熟悉的一些几何体，如圆柱、圆锥、棱柱的表面展开图是什么形状呢？(1)圆柱的表面展开图是两个圆(作底面)和一个长方形(作侧面)．(2)圆锥的表面展开图是一个圆(作底面)和一个扇形(作侧面)．(3)棱柱的表面展开图是两个完全相同的多边形(作底面)和几个长方形(作侧面)(4)正方体的平面展开图在课本中、习题中会经常遇到让大家辨认正方体表面展开图的题目．下面列出正方体的十一种展开图，供大家参考．例1 下列四张图中，经过折叠可以围成一个棱柱的是( )分析：由平面图围成一个棱柱，我们可以动手实践操作，也可以展开丰富的想像，但我们最关键的是要抓住棱柱的特征，棱柱的平面图是由两个完全一样的多边形(且在平面图的两侧)和几个长方形组成的．解：正确答案选C．点评：特别要注意的是两个完全一样的多边形是棱柱的上下两个底面图形(棱柱展开后，这两个图形是位于展开图的两侧)，故不选D，另外定几个长方形，到底是几个呢，它的个数就是上下底多边形的边数，故选C．例2如图所示的平面图形是由哪几种几何体的表面展开的？(1)(2)(3)分析：找几何体的表面展开图，关键是看侧面和底面的形状．底面是圆的几何体有圆柱、圆锥、圆台．侧面是扇形的几何体是圆锥．侧面是长方形的几何体是棱柱、圆柱．解答：(1)圆锥；(2)圆柱；(3)圆台．例3如图所示，在正方体的两个相距最远的顶点处逗留着一只苍蝇和一只蜘蛛，蜘蛛可以从哪条最短的路径爬到苍蝇处?说明你的理由．分析：在解这道题时，正方体的展开图对解题有很大的帮助，由于作展开图有各种不同的方法，因而从蜘蛛到苍蝇可以用6种不同方法选择最短路径，而其中每一条路径都通过连结正方体2个顶点的棱的中点．解：由于蜘蛛只能在正方体的表面爬行，所以只需作出这个正方体的展开图并用点标出苍蝇和蜘蛛的位置，根据“两点之间线段最短”这一常识可知，连结这两个点的线段就是最短的路径．点评：这类求最短路程是多少及求与棱的夹角是多少等问题，同学们容易犯的错误是：用棱柱来计算路程，可求出的却不是最短的．通过对该节内容的学习，我们一定要养成善于观察，随时寻找规律的良好习惯，只有这样，才能把所学知识融会贯通．。
冀教版数学七年级上册1.3 几何体的表面展开图
1.3 几何体的表面展开图
基础训练
一、画一画下面立体图形的表面展开图
二、填一填：哪种几何体的表面能展开成下面图形
三、选一选
1.下面图形中，哪个是正方体的展开图（）
A B C D
2.将一个无盖长方体纸盒沿着某些棱展开，能成为的平面图形是（）
A B C
综合训练
四、你能把右图形状的纸片折成一个正方体吗？
请你试着画一画.
五、如图是一个正方体表面展开图，如果把它重新折成正方体，那么与点G 重合的是哪两点？并用字母指出三对相对的面。
拓展与探究训练 六、做一做
由6个大小相同的小正方形连成的一块硬纸板，可折叠成一个正方体纸盒，若把6个小正方形每种不同位置的排列作为一种纸样，你能做出几种这样的纸样（用图表示）？
N M L
K J
I
H G
F E D
C
B A
参考答案
一、略. 二、圆柱，长方体，正方体，三棱柱，圆锥. 三、1.D.2.B. 四、略. 五、点
A和点C；ABMN与FEJI，LMJK与CBED，MJEB与HIFG. 六、略.
初中数学试卷。
立体图形的表面展开图例题与讲解
立体图形的表面展开图例题与讲解(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--立体图形的表面展开图1．圆柱、圆锥、棱柱的表面展开图将一个几何体的外表面展开，就像打开一件礼物的包装纸．礼物外形不同，包装纸的形状也各不相同．那么我们熟悉的一些几何体，如圆柱、圆锥、棱柱的表面展开图是什么形状呢(1)圆柱的表面展开图是两个圆(作底面)和一个长方形(作侧面)．(2)圆锥的表面展开图是一个圆(作底面)和一个扇形(作侧面)．(3)棱柱的表面展开图是两个完全相同的多边形(作底面)和几个长方形(作侧面)．【例1】如图，将图中的阴影部分剪下来，围成一个几何体的侧面，使AB，DC重合，则所围成的几何体图形是()．解析：此题可用排除法．因为阴影部分是个扇环，而圆柱的侧面展开图是长方形，所以排除A；圆锥的侧面展开图是扇形，所以排除B；长方体的侧面展开图是长方形，所以C 也要排除；故选D.答案：D2.正方体的表面展开图(1)正方体的表面展开图按展开图中正方形所在的行数及正方形的个数，归纳起来有四种情形，各种类型的共同特点是行与行之间有且只有一个“日”型结构，由此可知正方体的展开图不会出现如下面图形所示的“凹”字型和“田”字型结构，因为这里的行与行之间出现了两组“日”型结构．(2)正方体展开图中相对面的寻找技巧：相间的两个小正方形(中间隔着一个小正方形)是正方体的两个对面，如图1中的A面和B面；‘Z’字两端处的小正方形是正方体的对面，如图2、图3的A面和B面．此种方法简称为“相间、‘Z’端是对面”．解技巧正方体的表面展开图的判断思路(1)是否满足四种阵型中的一种；(2)行与行之间有且只有一个“日”型结构．【例2】一个正方形的每一个面上都写有一个汉字，其平面展开图如图所示，那么在该正方形中，与“爱”相对的字是()．A．家B．乡C．孝D．感解析：本题以热爱家乡为素材，考查正方体的表面展开图．解题时可亲自动手剪一剪、折一折，即可得到与“爱”相对的字是“乡”；另外也可对展开图加以分析，根据展开图对面之间不能有公共边或公共的顶点，“爱”的对面不可能是“我”或“家”，折叠起来后“孝”、“感”与“爱”相邻，所以“爱”的对面不可能是“孝”、“感”，所以与“爱”相对的字是“乡”；但如果本题应用正方体展开图的对面寻找技巧——“相间、‘Z’端是对面”来解决，会非常简单，由相间的两个小正方形(中间隔着一个小正方形)是正方体的两个对面易知“爱”与“乡”相对．答案：B【例3】如图是正方体的展开图，则原正方体相对两个面上的数字和最小是()．A．4 B．6 C．7D．8解析：将展开图还原成正方体，2和6相对，3和4相对，1和5相对，则原正方体相对两个面上的数字和最小为6.答案：B谈重点解决正方体展开图问题的关键熟练掌握正方体展开图的对面寻找技巧可以有效降低解题的难度，起到事半功倍的效果．3．正方体表面展开图的应用如果不考虑由于旋转等造成的相对位置的不同，正方体表面展开图一共有11个．正方体表面展开图的特点是每一个顶点周围的棱不超过三条．(1)“1–4–1”型有6个，其中通过“1”的移动可以由一个得到另外的5个，如图．(2)“1–3–2”型有3个，其中通过“1”的移动可以由1个得到另外的2个，如图．(3)“3–3”型有一个，“2–2–2”型有一个，如图．【例3－1】一个正方体的每一个面上都写着一个汉字，其表面展开图如图所示，那么，在该正方体中和“超”所对的汉字是__________．解析：这是“1–3–2”型的正方体表面展开图．根据展开图可知对面之间不能有公共边或公共顶点，所以“超”字的对面不能是“沉”、“着”、“越”，根据上下相对和左右相对，由于“信”和“着”相对，“着”和“超”相邻，所以“信”和“超”相邻．这样和“超”相对的字只能是“自”．答案：自【例3－2】六一儿童节时，阿兰准备用硬纸片通过裁剪、折叠制作一个封闭的正方体礼盒．她先在硬纸片上设计了一个如图1所示的裁剪方案(实线部分)，经裁剪、折叠后成为一个封闭的正方体礼盒．请你参照如图，帮她设计另外两种不同的裁剪方案，使之经裁剪、折叠后也能成为一个封闭的正方体礼盒．图1 图2分析：阿兰设计的是正方体的11种展开图中的一种，可以从剩下的10种展开图中任选两种在如图的小方格中画出．解：如图2所示．4.其他立体图形展开图的应用由平面图形围成的立体图形叫多面体，其表面展开图可以有不同的形状．应多实践，观察，并大胆想象立体图形与表面展开图的关系．立体图形的表面展开图包括侧面展开图和底面展开图，画立体图形的展开图时，一定先观察立体图形的每一个面的形状．圆柱的侧面展开图是长方形，底面是圆；圆锥的侧面展开图是扇形，底面是圆；n棱柱的侧面展开图是n个高相等的长方形，底面是n边形；n棱锥的侧面展开图是n个三角形，底面是n边形．【例4】小新的茶杯是圆柱形，如图所示．左边下方有一只蜘蛛，从A处爬行到对面的中点B处，如果蜘蛛爬行路线最短，请画出这条最短路线图．分析：先画出圆柱的侧面展开图，再连接得到最短路线．解：如图所示．5．立体图形展开图的应用立体图形展开图的考查一般以选择题为主要方式，答案的获得需要学生经历一定的实验操作过程，当然学生也可以将操作活动转化为思维活动，在头脑中模拟(想象)折纸、翻转活动，较好地考查了学生的空间观念．解决此类问题，要充分考虑带有各种符号和各种图案的面的特点及位置，解题时，先正确画出立体图形的表面展开图，再仔细观察图案以及符号的不同特点，从而选出正确的答案．有时，根据图案的位置和方向可以先把一些很明显的不符合题目要求的选择项先排除掉，再一步步的寻找正确的选项．要想灵活解决此类问题，一要熟练掌握立体图形展开图的基本知识和解题技巧；二要充分发挥自己的空间想象力；三要不断积累生活经验和解题经验．【例5－1】如图所示的正方体的展开图是()．解析：利用正方体及其表面展开图的特点解题．选项A和选项D折叠后，箭头不指向白三角形，C项折叠后与原正方体不符．B折叠后与原正方体相同．故选B.答案：B【例5－2】图1是由白色纸板拼成，将其中两面涂上颜色，如图2所示．下列四个中哪一个是图2的表面展开图()．解析：由图中阴影部分的位置，首先可以排除B，D，又阴影部分正方形在左，三角形在右．故选A.答案：A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
26.3基本几何体的平面展开图
学习目标：1、了解基本几何体的平面展开图，能根据平面展开图，判断出几何体的形状。
2、会识别多面体的平面展开图，了解基本几何体与展开图的关系。
3、培养学生的观察能力、动手能力和探索精神。
学习重点：一个立体图形按不同方式展开可得到不同的平面展开图，着重了解正方体的多种展开图。
学习难点：正确判断哪些平面图形是某个立体图形的展开图，空间想象正方体展开图折回成正方体后哪些面是相互对面的。
学习过程：
一、活动1：想一想，说一说
1、你能说一说我们常见的立体图形吗？
（圆柱、圆锥、正方体、长方体、棱柱、棱锥、球）
（每个立体图形给出一个生活实例：笔筒、漏斗、魔方、铅笔盒、六角螺帽、金字塔、足球）
你能说一说圆柱与圆锥的侧面展开图吗？（长方形、扇形）
你能说一说整个圆柱与圆锥的展开图吗？
活动2：做一做，画一画
画出正方体、圆锥、圆柱的展开图
二、归纳总结
正方体展开图分类:
圆锥的展开图是：
圆柱的展开图是：
三、知识运用
1．一个圆锥的母线长为3cm ，侧面展开图是圆心角为120o 的扇形
则圆锥的侧面积是
2、如图所示的平面图形中，不可能围成圆锥的是（ ）
A 、
B 、
C 、
D 、
3、将一个正方体沿某些棱展开后，能够得到的平面图形是（ ）
4、若圆锥的高是4cm,母线长是5cm,求圆锥的侧面积。
5、一个笔筒，高为10cm,底面半径为3cm,求笔筒的表面积。
四、课堂检测
1．一个正方形的平面展开图如图所示，将它折成正方体后，
“保”字对面的字是 A ．碳 B ．低
C ．绿
D ．色
2、下列图形中，不是三棱柱的表面展开图的是 D
A ． Ｂ． Ｃ． D ．
A ．
B ．
C ．
D ．
五、拓展提高
C 1. 图1是一个正六面体，把它按图2中所示方法切割，可以得到一个正六边形的截面,则下列展开图中正确画出所有的切割线的是
A .
B .
C .
D .
A 2、在正方体的表面上画有如图⑴中所示的粗线，图⑵是其展开图的示意图，但只在A 面上画有粗线，那么将图⑴中剩余两个面中的粗线画入图⑵中，画法正确的是( )
B 3．如图1是一个小正方体的展开图，小正方体从如图2所示的位置依次翻到第1格、第2格、第3格，这时小正方体朝上面的字是
A ．京
B ．中
C ．奥
D ．运
D 4．已知O 为圆锥的顶点，M 为圆锥底面上一点，点P 在OM 上．一只蜗牛从P 点出发，绕圆锥侧面爬行，回到P 点时所爬过的最短路线的痕迹如右图所示．若沿OM 将圆锥侧面剪开并展开，所得侧面展开图是（ ）
A B
C
D 图1图2图
1 图
2
O P M O M ' M P A ．
O M ' M P B ．
O
M ' M P
C ．
O M ' M P D ．
A 5．如图，MN 是圆柱底面的直径，MP 是圆柱的高，在圆柱的侧面上， 过点M ，P 有一条绕了四周的路径最短的金属丝，现将圆柱侧面沿 MP 剪开，所得的侧面展开图可以是：
C 6、. 如图，点A 的正方体左侧面的中心，点B 是正方体 的一个顶点，正方体的棱长为2，一蚂蚁从点A 沿其表面 爬到点B 的最短路程是 A. 3 B.
22+ C.10 D.4
A 7．如图，边长为2
的正方体中，一只蚂蚁从正方体下方一边AB 的中点P 出发，沿着正方体的外表面爬到其一顶点C ′ 处的最短路径是
A B ．
C ．
D ．C 8．已知，如图是一个封闭的正方形纸盒，
E 是CD 中点，
F 是CE 中点，一只蚂蚁从一个顶点A 爬到另一个顶 点
G ，那么这只蚂蚁爬行的最短路线是
A ．A —
B —
C —G B ．A —C —G C ．A —E —G
D ．A —F —G B 9．已知：如图，无盖无底的正方体纸盒ABCD EFGH -，P ，Q 分别为棱FB ，GC 上的点，且
1
2,2FP PB GQ QC ==，若将这个正方体纸盒沿折线
AP PQ QH --裁剪并展开，得到的平面图形是
A ．一个六边形
B ．一个平行四边形
C ．两个直角三角形
D ． 一个直角三角形和一个直角梯形
（第5题图）
Q
P
H
G F
E
D C B
A。
