分户热计量系统中热量表规格的选择
热量表选型标准
热量表选型标准热量表选型标准应根据实际需求、使用场景和预算等因素进行综合考虑。
以下是一些常见的热量表选型标准：1. 测量范围：根据使用场景的热量需求，选择合适的测量范围。
例如，家庭用户可以选择测量范围较小的热量表，而大型工业用户则需要选择测量范围较大的热量表。
2. 准确度等级：热量表的准确度等级表示其测量精度的水平。
根据实际需求，选择合适的准确度等级。
例如，对于家庭用户，可以选择准确度等级为1%或2%的热量表；而对于工业用户，可能需要选择准确度等级为0.5%或更高的热量表。
3. 连接方式：热量表的连接方式包括螺纹连接、法兰连接等。
根据实际需求和使用场景，选择合适的连接方式。
4. 流量计类型：热量表的流量计类型包括涡轮流量计、涡街流量计、超声波流量计等。
根据实际需求和使用场景，选择合适的流量计类型。
例如，对于家庭用户，可以选择涡轮流量计或超声波流量计；而对于工业用户，可能需要选择涡街流量计等高精度流量计。
5. 显示方式：热量表的显示方式包括数字显示、指针显示等。
根据实际需求和使用场景，选择合适的显示方式。
6. 防护等级：根据实际需求和使用场景，选择合适的防护等级。
例如，对于家庭用户，可以选择防护等级为IP20的热量表；而对于工业用户，可能需要选择防护等级为IP65或更高的热量表。
7. 品牌和售后服务：选择知名品牌的热量表，可以保证产品质量和性能。
同时，考虑售后服务和支持，选择提供良好售后服务的热量表供应商。
总之，热量表选型标准应根据实际需求、使用场景和预算等因素进行综合考虑。
在选型过程中，需要充分考虑测量范围、准确度等级、连接方式、流量计类型、显示方式、防护等级、品牌和售后服务等标准，以选择合适的热量表。
汇通供热分户计量分室控温技术要求
榆林经济开发区汇通供热有限公司（热量表、抄表系统）技术要求试行关于供热热量表、抄表系统的技术要求一、目的：为了规范市场、保证业主的合法权益、响应国家节能减排的号召、合理利用社会的资源。
二、依据国家相应规范及相关单位的经验。
三、民用建筑供热计量及节能改造包括：建筑围护结构节能改造；室内供热计量及温度调控改造；热源及供热管网节能、平衡及热计量改造。
四．热量表、抄表系统及室内温控装置1.理念：按户表法进行计量，强化室内温控装置的作用，将节能进行到极致。
2.具体要求：严格执行《既有采暖建筑节能改造技术》J68—2001 JGJ129—2001《建筑节能工程施工质量验收规范》GB50411—2007《热量表》CJ128--2007《供热计量计算规程》JGJ173—2009备案号J860—2009《采暖通风与空气调节设计规范》GB50019—2003《地面辐射供暖技术规程》备案号J365—2004 JGJ142—2000《住宅远传抄表系统应用技术规程》CECS 303:20113.材料热量表(合肥瑞纳、重庆伟岸、青岛海威茨)1）热量表产品质量应符合现行《热量表》(CJ128－2007)标准。
应取得《制造计量器具许可证》或《中华人民共和国计量器具型式批准证书》。
2）用作热费决算的热量表准确度应高于3级，宜具备热计量数据的远传功能及存储180天以上日供热量的存储性能，接电方式宜采用市电供电方式（外接电源方式）并且要有欠压提示，同时电源中断时，应具备自动存储断电前数据，恢复电源时，自动回复计算机功能，且寿命大于等于5年；3）热量表的选型按照设计流量作为额定流量选取，壳体应达到二级防尘、防水浸入，并且根据介质参数具有足够的机械强度和耐腐蚀性；温度测量宜采用Pt100铂电阻传感器；4）热量表的流量计宜安装在回水管上，连接方式为密封螺纹连接，采用直通管路，且具备时间、供回水温度及温差、瞬时流量、累积流量等显示功能，其中热量显示单位以焦耳（J）或千瓦时（KWh）及其十进制倍数显示，力量显示单位为立方米（m3），温度显示为摄氏度（℃）；5）热量表前后的直管段应满足设计安装要求，以保证热量表正常工作。
采暖分户热计量设计
采暖分户热计量设计一、热计量方式1、户用热量表方式：每户入户装置处设一表，每楼或几楼热力入口处设一总热表。
2、热分配表方式：户内每组散热器上设一热分配表，每楼或几楼热力入口处设总热表。
3、总热表方式：适用于公共建筑。
二、采暖系统形式1、户用热量表方式：共用立管的分户独立系统形式。
2、热分配表或总热表：垂直双管系统或垂直单管跨越式系统及共用立管的分户独立系统形式。
三、户内采暖管道布置方式1、下供下回水平双管式系统：户内供回水干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。
地面上局部过门的管道暗敷于沟槽内。
2、上供上回水平双管式系统：户内供水干管沿本层天花板下水平布置。
3、水平单管跨越式系统：户内采暖干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。
地面上局部过门的管道暗敷于沟槽内。
4、放射双管式系统或低温热水地板辐射采暖系统：户内管道暗敷在本层地面垫层内。
四、共用水平干管1、建筑物内各副共用立管压力损失相近时，各户共用的供回水水平干管宜同程式布置。
2、共用供回水干管，应设置于住宅的设备层、管沟、地下室或公共用房的适宜空间内，并应具备检修条件。
五、共用立管1、共用立管宜采用下供下回式，其顶端应设自动排气阀。
2、建筑物高度超过50m时，采暖系统及共用立管应根据水力平衡、散热设备承压能力以及化学管材的特性等因素进行竖向分区设置，并应考虑管道热补偿问题。
户内系统采用金属管道和散热器时，应保证各区采暖系统最低层最低点处散热器及化学管材的工作压力不大于0.8MPa。
3、除每层设分、集水器连接多户的系统外，一副共用立管每层连接的户数不宜大于3户。
4、共用立管宜设置于管道井内。
六、热力入口1、在保证各环路水力平衡和总体热计量的前提下，宜尽量减少建筑物热力入口的数量。
2、建筑物类型和围护结构相同、分户热计量装置一致且换热站或小区锅炉房的总热表作结算工具时，可几栋住宅设一总热量表，作为热费分摊的工具。
热量表的分类及选型
热量表的分类及选型淄博市规划设计研究院赵红梅摘要本文介绍了热量表的分类，重点对各种热量表适用范围及选型方法进行论述，并对配对温度传感器和积分仪的选型要求作了介绍关键词热量表分类选型The selection and classification of heat metersBy WANG Rong and DING Ai JunAbstract This paper introduces the classification of heat meters and discusses the selection and applicability of heat meters. It also introduces the selection of temperature sensors and integraphs.Keywords heat meter, classification, selection1引言热量表由流量传感器、配对温度传感器和积分仪三部分组成。
热量表是分户计量供热系统的核心设备，现有规范对热量表选型尚无明确规定。
在供热工程设计与热表安装及运行实践中，笔者经常发现所选择的热量表规格与系统要求不相符，为了解决上述问题，本文主要介绍热量表分类、热量表的选型方法及运行条件对热量表选型的影响三方面的内容。
2 热量表分类流量传感器是热量表最主要的部件，热量表的分类实际上是指流量传感器的分类。
流量传感器按其测量原理，可以分为机械式、超声波式和电磁式三类。
2.1机械式流量传感器机械式流量传感器是通过测定叶轮的转速测量热介质的流量。
按规格大小分类：可为小口径（≤40mm）和大口径（≥50mm）；按内部构造分类：小口径流量传感器又分为单流束式、多流束式和标准机芯型多流束式三种，大口径则分为水平螺翼式和垂直螺翼式二种，；按照流量传感器的计数器是否与热水接触，可分为干式和湿式两种。
2.2超声波流量传感器超声波流量传感器是通过波在热介质中的传输速度在顺水流和逆水流方向的差异而求出热介质流速的方法来测量流量。
热量表选型和使用
2003年11月 年 月
热量表概况
欧洲标准。 1，国外热量表和EN 1434 欧洲标准。 国外热量表和EN 2，我国热量表的发展。 我国热量表的发展。 3，我国供热系统的情况复杂，对热量表的要求更高。 我国供热系统的情况复杂，对热量表的要求更高。 4，截至2003年11月已有18000小时的运行记录。 截至2003年11月已有18000小时的运行记录。 2003 月已有18000小时的运行记录 5，热量表由流量传感器、温度传感器和计算器三部分组成。 热量表由流量传感器、温度传感器和计算器三部分组成。
温度测量技术
1，一般标准的温度传感器不能满足热量表的测量要求。 一般标准的温度传感器不能满足热量表的测量要求。
标准规定B级铂电阻温度计的误差为： 标准规定B级铂电阻温度计的误差为：± ( 0.30 + 0.005 |θ| )℃ 这个误差超出了热量表标准规定的误差限。 这个误差超出了热量表标准规定的误差限。
热量表的构造组成
热量表由流量传感器、 热量表由流量传感器、温度传感器和计算器三部分组成
计算器
热量表
流量传感器 温度传感器
热量表技术
1，产品研发依据CJ128-2007《热量表》国家行业标准。 产品研发依据CJ128-2007《热量表》国家行业标准。 CJ128 2，K系数法和焓差法。 系数法和焓差法。 3，温度测量技术和稳定性是关键。 温度测量技术和稳定性是关键。 4，没有好的设备和环境不能生产出质量可靠的热量表。 没有好的设备和环境不能生产出质量可靠的热量表。 5，出厂和首次检验依据JJG225-2001《热量表检验规程》。 出厂和首次检验依据JJG225-2001《热量表检验规程》 JJG225
集团型） 热量表安装（集团型）
热量表设计选型

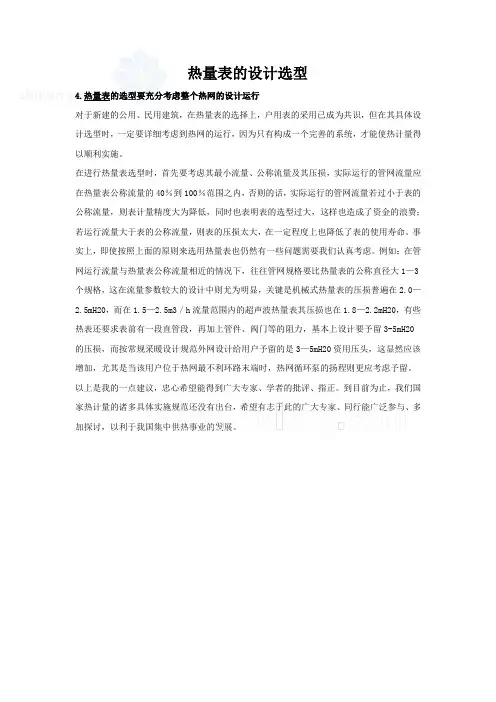

热量表的设计选型
4.热量表的选型要充分考虑整个热网的设计运行
对于新建的公用、民用建筑，在热量表的选择上，户用表的采用已成为共识，但在其具体设计选型时，一定要详细考虑到热网的运行，因为只有构成一个完善的系统，才能使热计量得以顺利实施。
在进行热量表选型时，首先要考虑其最小流量、公称流量及其压损，实际运行的管网流量应在热量表公称流量的40％到100％范围之内，否则的话，实际运行的管网流量若过小于表的公称流量，则表计量精度大为降低，同时也表明表的选型过大，这样也造成了资金的浪费；若运行流量大于表的公称流量，则表的压损太大，在一定程度上也降低了表的使用寿命。
事实上，即使按照上面的原则来选用热量表也仍然有一些问题需要我们认真考虑。
例如：在管网运行流量与热量表公称流量相近的情况下，往往管网规格要比热量表的公称直径大1—3个规格，这在流量参数较大的设计中则尤为明显，关键是机械式热量表的压损普遍在2.0—2.5mH20，而在1.5—2.5m3／h流量范围内的超声波热量表其压损也在1.8—2.2mH20，有些热表还要求表前有一段直管段，再加上管件、阀门等的阻力，基本上设计要予留3-5mH20
的压损，而按常规采暖设计规范外网设计给用户予留的是3—5mH20资用压头，这显然应该增加，尤其是当该用户位于热网最不利环路末端时，热网循环泵的扬程则更应考虑予留。
以上是我的一点建议，忠心希望能得到广大专家、学者的批评、指正。
到目前为止，我们国家热计量的诸多具体实施规范还没有出台，希望有志于此的广大专家、同行能广泛参与、多加探讨，以利于我国集中供热事业的发展。
分户供暖设计要求及相关问题
分户供暖设计要求及相关问题1.关于单户独立式供暖方式和集中系统直接相关是单户独立式方式，对此已进行了广泛的讨论。
主要是具备燃气或电力供应的地区，被许多房地商所看好，在过去的一段时间内形成了一种“热潮”。
这种更适合于分散的别墅类建筑供暖方式，如应用于多层甚至高层住宅，应有较深层次的全面论证，并制定完整、可靠的设计技术措施，例如：（1）解决好占用空间、防火和安全保障等问题，以及采用燃气时进气和烟气排放。
（2）要考虑楼内公共空间的热环境，解决如消防给水等管道的防冻问题。
（3）要考虑居住小区内其它公共和公用建筑的供暖热源问题。
此外，要解决户内系统管道的布置问题，要考虑间断运行的可能性和户与户之间的热传递，单户独立热源较集中供暖分户热计量，间断运行的可能性会更大，散热器数量和采暖炉容量会多于常规的集中系统，要合理确定供暖负荷的计算方法和热源状况的修正系数。
2.供暖设计标准问题我国目前执行的较低供暖标准，反映在以下两方面：（1）居住空间的供暖设计温度为18.0C，卫生间温度提高到和居住空间相同，显然，这只能是最低卫生标准，而不是舒适标准，因此规范明确不应低于上述标准。
（2）新规范仅提到了严寒地区和寒冷地区的供暖问题。
即仍沿用每年室外日平均温度低于5.0C的天数在90天以上的地区作为“供暖地区”的界定。
而夏热冬冷地区室外日平均温度低于5.0C的天数虽在90天以下，不设供暖显然不能满足居住者的热舒适要求。
规范作为必需达到的最低标准，并不束缚其它地区设置不同方式供暖设施。
3.分户热计量供暖设计面临的问题及解决的基本方法3.1实施分户热计量和收费，供暖系统的设计就会面临下列现实问题：（1）是否应考虑楼板和分户墙的隔热措施？传热系数宜控制在什么水平上？（2）户与户之间传热温度差取多少？多数意见认为，户与户之间采取隔热措施，要增加可观的投资费用和占用宝贵的建筑空间，对照十年来建筑节能和墙体改革的艰难历程，可能是难以实施的。
如何选择热量表型号及其安装使用详解
如何选择热量表型号及其安装使用详解以下就热表的设计选型及安装使用中的注意事项作一简单介绍,并就有关配套管理规定提出建议。
1设计中应注意的问题1.1设计选型在设计选型时,应根据供热系统的运行条件及环境状态来确定热表的型式、尺寸、准确度及环境等级等参数。
其中涉及许多的因素,主要应注意考虑以下几点。
1.1.1热表型式热表包括3部分:流量传感器、配对温度传感器和计算器。
常见的热表有机械式、电磁式、超声波式、振荡式等等。
一般来说采用机械式流量计量的热表的价格会比采用非机械式流量计量的热表低;但非机械式热表的精度及长久稳定性要比机械式的好,相应的故障率及运行维护成本也就比机械式的低。
选用时应综合考虑一次投资及维护保养等成本。
1.12介质温度介质温度涉及供回水的最高、最低温度及最大、最小温差。
如果介质温度及供回水温差超出热表的使用范围,有可能导致测量误差超标或造成热表的损坏。
1.1.3系统压力供热采暖系统中一般采用的系统压力有PN10,PN16和PN250热表的设计制造也是按此分级进行的,可根据系统压力选用相应额定压力的热表。
如果管道内的压力波动超过1.5倍额定压力的话,热表的流量测量元件有可能会受到损坏。
1.1.4流量及管径系统流量是热表选型的最重要参数之一。
通常,管径与管内流量是相互对应的。
对于一个设计合理的系统而言,其管道直径与热表的口径可能非常接近或相同。
但二者并不一定等同。
一些设计人员习惯于按系统管径来选用热表,这是错误的。
因为,选用热表的主要参数是系统流量而不是系统管径,应该按照流量大小来确定热表的型号。
鉴于工程设计中通常计算的是最大负荷状态下的流量,而在实际运行中多数情况F的流量都远远小于这个流量,所以,有时按照最大设计流量的80%来确定热表的额定流量往往更符合实际运行要求。
国内以往设计时采用的系统管内流速较低,管径偏大,所以按流量方式选择的热表的口径往往会比系统管道口径小。
在这种情况下,建议采用变径措施。
