液体橡胶详细介绍
液体橡胶详细介绍
液体橡胶一般是指在常温下为粘稠状的流动性液体，经过适当的化学反应，可形成三维网状结构，而和普通硫化胶具有类似物理机械性能的物质。
从加工方面来说，其特点是能借助某种硫化方法(即扩链、交联，亦或两者并举)进行硫化，并可进行浇铸或用泵输送注入模型来制造弹性制品。
液体橡胶和固体橡胶相比，一般分子量较低，大约在2000～1000之间，属预聚物。
在常温下是流动的液体，为浇注型弹性体，成型加工方便，加工工艺易于实现机械化、连续化和自动化，可减轻劳动强度和改善作业环境。
一、分类品种与固体橡胶一样，根据液体橡胶主链结构的不同，可按下述类别来分成不同系列；聚硫橡胶系、硅橡胶系、聚氨酯橡胶系、二烯类橡胶系。
前三者第一章中已经述及。
二烯系液体橡胶主要有液体丁二烯橡胶、液体丁苯橡胶、液体丁腈橡胶、液体氯丁二烯橡胶等。
液体橡胶通常是一些在分子未端或分子内部有活性官能基的较低分子量的预聚物，随着接入官能基的位置不同，液体橡胶又可分为三种。
一种是活性官能团在主链呈无规分布，即所谓在分子结构内带官能团者，称为非遥爪型液体橡胶；第二种是活性官能团处于分子链两端；再有一种既带中间官能团又带端基官能团。
后两种称为遥爪型液体橡胶。
非遥爪型液体橡胶只通过中间基团的反应形成交
联，故自由末端多，定伸强度低，耐疲劳性差。
遥爪型液体橡胶可通过活性官能团时扩链和交联反应，获得一种没有分子末端的闭合交联网，而与固体硫化胶结构类似，从而在物理机械性能和用途方面能与固体硫化胶相匹敌。
因此成为目前研究的重点，并且着重研究将二烯类遥爪型液体橡胶用于一般橡胶制品，包括浇注轮胎。
在遥爪型液体橡胶中，又因引入的活性官能团的不同，可得出一系列不同品种的液体橡胶。
活性端基可以有羟基、羧基、硫醇基、氨基、环氧基、异氰酸酯基、烯基、溴基等。
几种带官能团的二烯类液体橡胶的特征和性质见表2-1。
二、液体橡胶的结构从分子设计角度看，为了满足液体橡胶在室温下具有流动性，经化学反应能形成空间网状结构，并具有与固体硫化胶相同特性的要求，必须在结构上满足下列条件：1、交联点间的分子链应具有较大的柔曲性，分子结构中支链要少，1，4-结构含量多。
2、预聚分子链端应具有适当官能团，以便进行链增长或交联。
3、分子链具有适宜的长度，一般＝2000～6000。
4、根据液体橡胶中含的端基来选择带有官能团的扩链剂或交
联剂遥爪型液体橡胶分子中所带端基种类不同，其反应能力也不同，如下所示。
低反应性端基：-OH、-C＝O、－Cl、-NR2中反应性端基：－CH2Cl、－CHO、－COOH高反应性端基：-OOH、-SH、-NCO、-COCl、-NH2等。
当反应能力高时，液体橡胶在贮存，加工时(如混和填料)容易发生问题，必须
予以注意。
两端基的极性和缔合性，会使液体橡胶发生显著的增粘作用。
由官能团导致的粘度大小顺序为：无官能团＜-OH＜-COOH ＜-Br。
要使二烯类遥爪型液体橡胶作为通用橡胶使用，其末端官能团必须具备如下的条件；在不增加贮存和加工困难的条件下，反应性应充分的高，和固化剂反应不生成气体和腐蚀性的有害物质等；制造成本低，适于大规模生产；每一分子的官能度应接近2.0；固体剂(扩链剂或交联剂)使用方便，而且便宜易得。
当前，常见的二烯类遥爪型液体橡胶的官能团是羟基(-OH)、羧基(-COOH)的溴基(-BR)，据认为羟基或羧基较好。
在综合考虑成本和稳定供应性的问题之后，人们对带有羟端基的液体丁苯橡胶和液体丁二烯橡胶最感兴趣。
羟端基二烯类液体橡胶在遥爪型液体橡胶中粘度最低，加工也方便，因此成了人们广泛开发用途的对象。
三、液体橡胶的硫化液体橡胶与固体橡胶之间最重要差别在于硫化(交联)体系。
液体橡胶的硫化剂(或称固化剂)
一般是指扩链剂和交联剂。
为了获得性能良好的硫化胶，必须根据液体橡胶的末端官能团选择适宜的扩链剂和交联剂(如表2-2)。
从表2-2看来。
硫化体系多是采用氢给予体(-OH、-SH、-NH2 、-COOH、-COSH、-CONH2–SO2NH2 、＞NOH等)和氢接受体-NCO、O、S、N等的加成反应体系，基本上没有采用缩合反应的例子。
这大概是因为在硫化反应(缩合型)中生成的低分子物会导致产生气泡的缘故。
固化剂的选
择原则为；物理机械性能好，无毒或毒性小，粘度适宜，价格便宜，使用有效期长，能方便调节固化温度和固化时间，因为常见的二烯类液体橡胶的端基是-OH、-COOH和-Br，它们的固化剂分别是多异氰酸酯，环氧化物和多元胺。
此外，液体橡胶的交联还有如下一些特点。
1、许多情况要根据化学计算，即按官能团等摩尔原则计算加入交联剂的数量。
2、由于液体橡胶分子量较小，必须添加较高浓度的交联剂才能增长和交联。
3、液体橡胶的硫化温度范围较宽，某些液体橡胶的硫化不要加热，在室温下就能产生交联作用。
4、交联机型依赖于端基与交联剂发生化学反应，这一点与固体橡胶很不一样。
表示了固体橡胶和液体橡胶的交联网络结构模型。
遥爪型液体橡胶液体橡胶借助固化剂扩链的，其分子全部被网络结构所利用，有助于提高液体橡胶弹性。
非遥爪型二烯系液体橡胶，可用普通硫黄和有机过氧化物进行交联，每个液体橡胶分子残留两个自由链端。
一般说来，这种自由链端对橡胶弹性没有贡献，使交联物发脆，并且影响动态性能。
四、液化橡胶的加工液体橡胶由于分子量较低，在常温下是粘稠状的液体，粘度一般为5～50P·S，加工操作比较容易，采用涂料磨等可进行混合，便于实现机械化、连续化和自动化。
一次混合是指将液体橡胶和以炭黑为代表的粉状补强填充剂或纤维补强剂，以及操作油等预先进行良好混合。
首先在预混装置中用液体将填充剂充分湿润，然
后其通过大型三辊磨机。
当不需要将固体填充剂进行混合分散时，可省去一次混合，而直接从二次混合开始加工。
二次混合原则上是将液体橡胶成分和扩链、交联等固化剂，以及各种添加剂在液体状态下进行混合。
二次混合所采用的方法可大致分三种：一是机械混合，螺杆混合机即属这种：二是静态混合，如Kenics混合机即是典型设：三是冲击混合，如反应注压硫化法(RIM)。
液体橡胶的成型方法有很多种。
现可供选用的成型方法是：RLM成型、浇铸成型、注射成型、传递成型、压缩成型、旋转成型、喷雾涂布、浸渍等。
五、液体橡胶的用途液体橡胶是一种新型合成材料。
它加工简便，适于浇铸、制造形状尺寸复杂的橡胶制品，能在户外进行喷涂并有良好的涂覆性，可以现场硫化，且因动力消耗低(约比固体橡胶低50%)，易于实现连续化和自动化生产。
因此，尽管它目前原材料价格高，强度还较差，但应用范围已经很广阔。
液体橡胶广泛用于胶粘剂、涂料、密封嵌缝材料，各种工业弹性制品等。
此外，液体橡胶还可用反应性操作油，改善固体橡胶的加工性，提高硫化胶的物理机械性能。
液体橡胶用作树脂的改性材料也已经实用化。
液体橡胶的具体用作见表。
表液体橡胶的用途1、胶粘剂、接着剂(无溶剂类)2、涂料、金属等的涂覆材料3、在常温涂覆的防水、耐化学药品保护膜4、走廊、体育馆等的地板铺装5、火药等粉体的粘结剂6、人造革、合成皮革、
弹性纤维的原料7、多孔制品及防震材料8、橡胶或塑料用反应性改性剂9、土壤稳定剂、改土剂10、弹性铸型用模型、医疗用材料11鞋用材料(大底、后跟等)12工业用弹性材料(如用于汽车的零件)13脐带、胶管、防震橡胶、垫圈等工业橡胶制品14密封材料、敛缝材料15电气部件，如隔板等16
地毯类的背衬、纤维处理剂17橡胶沥青用于铺装道路18轮胎翻新用材料19浇铸轮胎(包括实心或空心轮胎)
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
液体橡胶详细介绍
液体橡胶详细介绍液体橡胶，也称为液态橡胶，是一种高分子合成材料，由二元或多元合成橡胶单体（如乙烯基苯、丁二烯、异戊二烯等）进行聚合而成。
与传统固态或半固态橡胶相比，液体橡胶具有许多独特的优点和应用领域。
液体橡胶可以在室温下呈现流动状态，且具有较低的粘度。
它通过在一定条件下引发和控制聚合反应，从而生成高聚物链结构。
由于其流动性，液体橡胶在制造过程中可以注入模具或涂覆在各种材料表面上，形成薄而均匀的涂层。
液体橡胶具有良好的可塑性和可变性。
由于其聚合链结构的特殊性，液体橡胶可以根据特定需求调整材料的硬度、弹性、黏度等性能。
这使得液体橡胶可以广泛应用于各种不同的领域，如汽车制造、电子设备、建筑材料等。
液体橡胶具有优异的黏附性和抗老化性能。
它可以与各种材料表面迅速粘结并形成牢固的结合。
同时，液体橡胶具有良好的耐候性和抗氧化性，能够在恶劣的环境条件下保持其稳定性和可靠性。
液体橡胶在汽车制造领域有广泛应用。
它可以用作密封材料，用于汽车车窗、车门以及悬挂系统等部位的密封。
液体橡胶的流动性和可塑性使其能够适应不同形状和尺寸的密封需求。
同时，液体橡胶还可以用作防噪材料，在汽车内饰、车身和发动机罩等部位减少噪音和振动。
液体橡胶还被广泛应用于电子设备制造。
它可以用于灌封和密封电子元件，如电路板、电池和射频模块等。
液体橡胶的流动性和可塑性使其能够完全填充和包裹微小的电子部件，提供优异的保护和抗震性能。
同时，液体橡胶还可以用于制造导电膜，用于触摸屏、柔性电子产品等领域。
在建筑材料领域，液体橡胶可以用于防水、绝缘和抗震等方面。
它可以涂覆在建筑物的墙壁、屋顶和地板上，形成防水层和密封层。
液体橡胶的黏附性和弹性使其能够有效地填补和封闭建筑材料之间的裂缝和缝隙，提供可靠的防水和绝缘效果。
同时，液体橡胶还可以用于制造抗震垫板，用于提高建筑物的地震抗性。
总的来说，液体橡胶是一种具有多种优点和广泛应用领域的合成材料。
其独特的流动性、可塑性、黏附性和抗老化性能使其成为许多工业领域的重要材料。
硅橡胶培训资料讲解
丝印标签胶
• 工具：网板传，传送带，烘道
• 工艺：1.A/B按比例混合均匀
•
2.用网板印刷在布料上
•
3.过烘道固化
•
丝印标签胶
• 问题点及解决方案
问题点
难固化 附着力
难过网 表面平整度
差
原因 布料影响PT硫化 布料表面太光滑
黏度太大 流平性差
解决方案
补加PT 底涂处理
某些化学品 、 高透气性以及生理惰性。 广泛应用于航空 、 电气 、 电子 、 化工 、 汽车 、 机械
等工业以及医疗卫生和日常生活。
四、加成型液体硅橡胶分类
种类 标签胶
钻石胶 按键胶 奶嘴奶瓶胶 医疗制品胶 硅凝胶 点胶
典型产品及典型工艺
模压成型：BQ-1054A/B 丝网印刷：BQ-6000A/B
标签胶介绍
BQ-1054A/B BQ-6000A/B BQ-1034A/B
• 配比
外观
黏度
固化条件 成型工艺
A：B=10：1 A：B=10：1 A：B=10：1 A：乳白半透明 A：乳白半透明 A：乳白半透明 B：无色透明 B：乳白半透明 B：乳白半透明
A:10万mpa.s B:1000mpa.s 180℃/10-30S 模压成型
SH-9560 SH-9570
半透 明
250±20
290±20
1.17±0.02 1.19±0.02
60±2
70±2
≥7.5
≥7
≥250
≥200
≥18
≥18
3.5±0.2
3.4±0.2
SH-9580
310±30 1.21±0.02

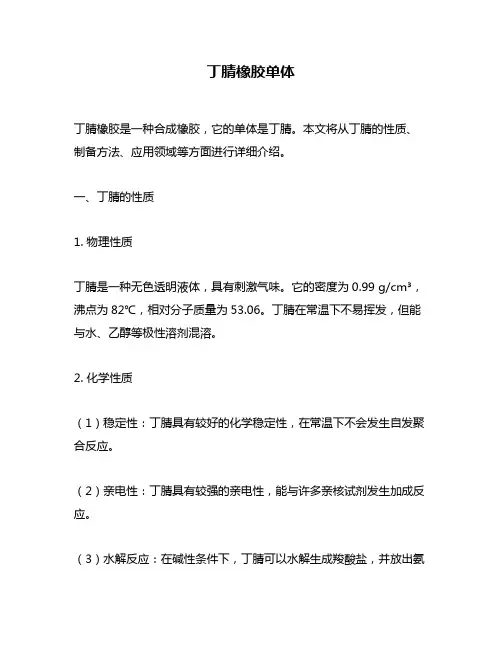

丁腈橡胶单体
丁腈橡胶单体丁腈橡胶是一种合成橡胶，它的单体是丁腈。
本文将从丁腈的性质、制备方法、应用领域等方面进行详细介绍。
一、丁腈的性质1. 物理性质丁腈是一种无色透明液体，具有刺激气味。
它的密度为0.99 g/cm³，沸点为82℃，相对分子质量为53.06。
丁腈在常温下不易挥发，但能与水、乙醇等极性溶剂混溶。
2. 化学性质（1）稳定性：丁腈具有较好的化学稳定性，在常温下不会发生自发聚合反应。
（2）亲电性：丁腈具有较强的亲电性，能与许多亲核试剂发生加成反应。
（3）水解反应：在碱性条件下，丁腈可以水解生成羧酸盐，并放出氨气。
二、制备方法1. 丙烯和氰化氢反应法这是目前最主要的制备方法。
首先将乙烯和苯乙烯通过催化剂催化制备得到丙烯，然后将丙烯和氰化氢在催化剂的作用下反应得到丁腈。
2. 丁二酸二酰亚胺法将丁二酸与氨反应，生成丁二酸二酰亚胺。
再将其加热至200℃以上，分解为丁腈和CO2。
三、应用领域1. 橡胶工业丁腈橡胶是一种重要的合成橡胶，具有优异的耐油性、耐溶剂性、耐寒性和抗老化性能。
它广泛应用于汽车轮胎、密封件、管道等领域。
2. 化工工业由于丁腈具有较强的亲电性和稳定性，在化工工业中也有广泛应用。
例如，它可以作为合成树脂、涂料、粘合剂等原料。
3. 医药领域由于丁腈具有较好的生物相容性和低毒性，在医药领域也有一定的应用。
例如，可以作为人造器官和人造关节等材料。
4. 其他领域除了上述领域外，丁腈还可以用于制备合成纤维、塑料、胶水等产品。
四、安全注意事项1. 丁腈具有一定的毒性，应注意防护措施。
2. 丁腈在高温或与强氧化剂接触时可能发生爆炸。
3. 丁腈易与氧气发生反应，应避免长时间暴露在空气中。
4. 在操作过程中应注意通风换气，避免吸入丁腈的蒸汽。
如有误吸入，应立即转移到空气新鲜处，并寻求医疗救助。
五、结语总之，丁腈是一种非常重要的化学原料，在橡胶工业、化工工业、医药领域等方面都有广泛的应用。
在使用过程中，需要注意安全措施，以免对人体和环境造成危害。
液体橡胶的特性及其研究现状
- NR2 ; ( 2 ) 中 反 应 活 性 , 如 - CH2 C l、 - CHO、
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
液 端溴基液体丁二烯橡胶 (BTPB) XPRDB - 241
体 橡 液体硅橡胶 (LSR) 胶
CF - 4195L、2700A、H - 10、KB - 225、SD233、108 1、GD2401、RTV102、L MI 2400、TSE3454
端羟基液体丁苯橡胶 (HTBS) Flosbrene 25、Polybd CS - 15、L ithene A、Ricon 100
也有其他的分类方法 ,如 :若按分子主链的结 构分类可以分为液体二烯类橡胶 、液体聚硫橡胶 、 液体硅橡胶和液体聚氨酯橡胶等类型 ;也可以根 据其制取方法不同分为降解法液体橡胶和聚合法 液体橡胶 。降解法是通过将固体橡胶进行降解来 制取的 ,而聚合法则是采用化学单体聚合的方法 来制取 。
在这些液体橡胶中 ,与原来通用橡胶具有同 样结构的二烯类液体橡胶 ,特别是丁二烯系 ,因原 料来源方便 , 价格便宜 ,在十多年前就被作为“未 来的橡胶 ”进行研究 。
8
现代橡胶技术
2008年第 34卷
- COOH、- CH - CH2 、- B r; (3)高反应活性 , 如 - OOH、- SH、- NCO、
- COC l、- L i、- NH2。 此外官能团的极性 、亲和性和对胶液的增粘
作用表现为 :无官能团 < - OH < - COOH , 0 官能 度 < 1官能度 < 2官能度 [ 12 ] 。正是这些特征端官 能团决定了液体橡胶性质与应用 。

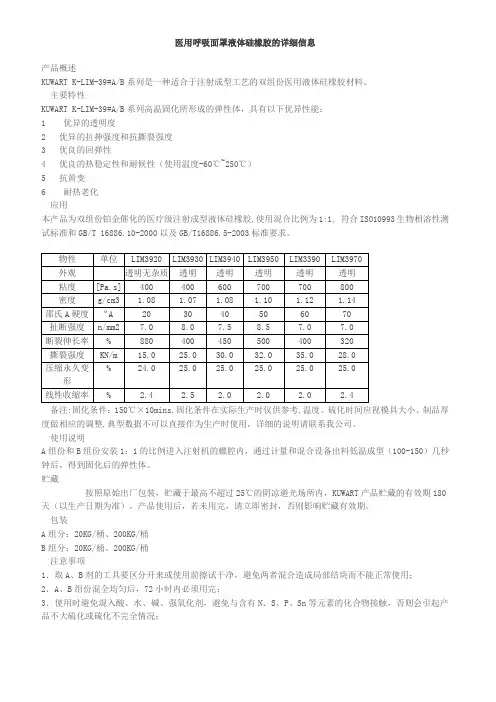

医用呼吸面罩液体硅橡胶的详细信息
A组份和B组份安装1：1的比例进入注射机的螺腔内，通过计量和混合设备出料低温成型（100-150）几秒钟后，得到固化后的弹性体。
贮藏
按照原始出厂包装，贮藏于最高不超过25℃的阴凉避光场所内，KUWART产品贮藏的有效期180天（以生产日期为准），产品使用后，若未用完，请立即密封，否则影响贮藏有效期。
外观
透明无杂质
透明
透明
透明
透明
透明
粘度
[Pa.s]
400
400
600
700
700
800
密度
g/cm3
1.08
1.07
1.08
1.10
1.12
1.14
邵氏A硬度
ºA
20
30
40
50
60
70
扯断强度
n/mm2
7.0
8.0
7.5
8.5
7.0
7.0
断裂伸长率
%
880
400
450
500
400
320
撕裂强度
KN/m
5抗黄变
6耐热老化
应用
本产品为双组份铂金催化的医疗级注射成型液体硅橡胶,使用混合比例为1:1,符合ISO10993生物相溶性测试标准和GB/T 16886.10-2000以及GB/T16886.5-2003标准要求。
物性
单位
LIM3920
LIM3930
LIM3940
LIM3950
LIM3390
LIM3970
包装
A组分：20KG/桶、200KG/桶
B组分：20KG/桶、200KG/桶
注意事项
1．取A、B剂的工具要区分开来或使用前擦试干净，避免两者混合造成局部结块而不能正常使用；
液体橡胶喷涂防水施工技术
液体橡胶喷涂防水施工技术摘要：本文主要介绍新型液体橡胶喷涂防水材料的性能、特点、使用要求，以及在实际工程应用中的技术特点。
关键词：液体橡胶；喷涂防水；防护材料1 前言液体橡胶是指喷涂高分子橡胶沥青防水涂料(简称喷涂速凝涂料)，是由特制的合成高分子橡胶、改性沥青和多种促凝催化剂等材料构成的双组份速凝型水基喷涂系列材料。
可满足多领域应用，综合性能指标优异，其生产工艺采用了微乳化技术，提高了原料品质，保证了防水施工工艺和技术指标。
本文就该新型材料特点和施工工艺展开论述。
2 材料特点液体橡胶在喷涂施工成膜后，除具有有机产品的特征外还具有快速成膜，具有高弹性、粘接性、抗撕裂性、抗穿孔自愈性，施工高效的防水、防腐、防护层。
一次喷涂速凝成膜厚度可达4.0mm，可在潮湿基面上施工，对基层平整度要求较宽泛，成膜后，与基层粘结紧密，对基层伸缩或开裂变形的适应性强，防止窜漏水现象发生。
液体橡胶防水材料的耐化学腐蚀能力强，具有很好的耐稀酸、耐弱(强)碱、耐盐雾和抗紫外线耐老化性能。
材料毒副作用小，以水为介质，无毒、无VOC排放，多采用专用的喷涂设备和一定的技术方法，可实现在喷涂过程中的快速成膜，避免了喷涂时喷雾飘移污染、施工现场无废弃残留物，很大程度上降低施工成活过程中作业人员受污染物损伤的风险。
液体橡胶多为双组份喷涂作业，在专有喷涂设备的一定压力条件下，使双组分中的离子在枪与界面间迅速形成电化学交换反应，胶液迅速凝固形成胶膜过程中的微粒能与基面生成吸盘效应，可快速均匀地堵塞水泥面层的各种毛孔。
耐水解性和耐微生物性，产品形成干燥胶膜后具有不可逆抗水解性，并且可抵御微生物的侵袭，因此可以应用于长时间与海水、工业用水和直接与土壤接触的物体表面。
良好的热阻性和消声作用，产品热绝缘性能很好且具有相当好的声音阻尼特性，可以大大地减低噪音和阻尼减震作用。
同时，液态喷涂适合于各类造型建筑物的防水施工。
3 施工工艺使用环境的温度要求：使用环境温度+80~-35℃之间。
液体丁腈橡胶标准
液体丁腈橡胶标准液体丁腈橡胶是一种重要的合成橡胶，具有优异的耐油、耐溶剂和耐高温性能。
为了确保液体丁腈橡胶的质量和可靠性，制定了一系列的标准来规范其生产和应用。
本文将介绍液体丁腈橡胶标准的相关内容。
I. 标准的背景和意义液体丁腈橡胶作为一种重要的合成橡胶，广泛应用于汽车、航空航天、建筑和电子等领域。
为了确保其质量和稳定性，制定液体丁腈橡胶的标准具有重要的背景和意义。
液体丁腈橡胶标准的制订旨在规范液体丁腈橡胶的生产、加工和应用过程，确保液体丁腈橡胶产品的质量和可靠性，提高生产效率和降低生产成本。
标准的制订还有助于推动液体丁腈橡胶行业的健康发展，促进与国际市场的对接，提高国内液体丁腈橡胶产品的竞争力。
II. 液体丁腈橡胶标准的分类液体丁腈橡胶标准根据标准的用途和内容可以分为以下几类：1. 产品质量标准：包括液体丁腈橡胶的基本指标、物理性能和化学性能要求等。
这些标准主要用于产品质量评价、质量控制和贸易交流。
2. 生产规范标准：规定了液体丁腈橡胶的生产工艺、生产设备和质量控制要求等。
这些标准主要用于指导生产过程，确保产品的一致性和稳定性。
3. 试验方法标准：列举了液体丁腈橡胶的试验方法和评价方法，包括物理性能测试、化学成分分析和质量鉴定等。
这些标准用于检验产品的质量和性能，评估产品是否符合规定要求。
III. 液体丁腈橡胶标准的应用液体丁腈橡胶标准主要应用于以下几个方面：1. 生产过程中的质量控制：液体丁腈橡胶标准为生产企业提供了具体的生产规范和质量控制方法，帮助企业确保生产过程的稳定性和产品的一致性。
2. 产品质量评价：液体丁腈橡胶标准中定义了产品的基本指标和性能要求，可以用于产品质量评价和贸易交流。
企业和消费者可以根据这些标准对产品的质量进行判断和选择。
3. 质量检验和监督：液体丁腈橡胶标准中的试验方法可以用于质量检验和监督。
有关部门可以根据这些标准对液体丁腈橡胶产品进行抽查和检验，确保产品的合格率和质量稳定性。
轮胎配方中液体橡胶的效用
摘 要 ： 为了 减 少增塑剂在轮胎中的渗出、 减少环境污染， 介绍了聚二烯烃液体橡 胶 （ ＫＬ Ｒ ） 的特性及其品级 ， 综 述 了ＫＬ Ｒ在高炭黑填充橡 胶、 冬季轮胎的应用， 以及生物基液体橡胶的效用。 结果表明： 与几种不同的典型轮胎操 作
增 长潜 力。
图１ ＫＬ Ｒ ｓ 的 相 对 分 子 质 量
１ ＫＬ Ｒｓ的特 性
ＫＬ Ｒ ｓ 是 低相对 分子质 量 的聚二烯 烃 ， 其相
２ ＫＬ Ｒ ｓ的 品 级排 列
ＫＬ Ｒ ｓ 通常 为均 聚物 （ 标 准 品级 ） 、 共 聚物
对分子质量介于典型的固体橡胶和增塑剂之问
散性 ， 这与 具 有相关性 （ 见 图４ ） 。
第４ ４ 卷第 ｌ 中液 体 橡胶 的效 片 ｊ
此， １ ０ 份Ｌ Ｉ Ｒ － ５ ０ 可使 胶料 的增 塑效 果 、 高 模量 和 力学性能 达到综 合最佳 状态
表２ 高炭黑填充配方
图４ ２ ５ ℃下炭黑分散性与 的相关性
（ 如 图１ 所示 ） 。因此 ， ＫＬ Ｒｓ 同时具 有橡 胶 和增 塑剂 的特 性 ， 也 就是说 ， 它 可同国体 橡 胶 共硫 化
或 改性 聚合 物 （ 氢化 改 性 、 羧 基 化 改性 和 甲基 丙 烯 酸酯 化改 性 ） ， 这些 聚合 物 中包含了异 戊二
烯、 丁二烯 和苯 乙烯 （ 见 罔２ ） 。 ＫＬＲ ｓ ￣典 型 性
：
增 剂 通 常可 降 低 材料 硬 度 、 改善 Ｄ ｒ ｉ ｍ ＿ 性
能， 并 降低 成 本 ； 另一方 面 ， 随 着增 ７ ￣ ｌ ｌ ， ｆ Ｎ 量 的 增加， 材料 的力 学性 能 会变 差。 此外， 增 塑 剂 会
液体橡胶详细介绍
液体橡胶详细介绍液体橡胶一般是指在常温下为粘稠状的流动性液体，经过适当的化学反应，可形成三维网状结构，而和普通硫化胶具有类似物理机械性能的物质。
从加工方面来说，其特点是能借助某种硫化方法（即扩链、交联，亦或两者并举)进行硫化，并可进行浇铸或用泵输送注入模型来制造弹性制品。
液体橡胶和固体橡胶相比,一般分子量较低,大约在2000～1000之间,属预聚物.在常温下是流动的液体，为浇注型弹性体，成型加工方便，加工工艺易于实现机械化、连续化和自动化，可减轻劳动强度和改善作业环境.一、分类品种与固体橡胶一样，根据液体橡胶主链结构的不同,可按下述类别来分成不同系列；聚硫橡胶系、硅橡胶系、聚氨酯橡胶系、二烯类橡胶系.前三者第一章中已经述及。
二烯系液体橡胶主要有液体丁二烯橡胶、液体丁苯橡胶、液体丁腈橡胶、液体氯丁二烯橡胶等.液体橡胶通常是一些在分子未端或分子内部有活性官能基的较低分子量的预聚物,随着接入官能基的位置不同，液体橡胶又可分为三种。
一种是活性官能团在主链呈无规分布，即所谓在分子结构内带官能团者，称为非遥爪型液体橡胶；第二种是活性官能团处于分子链两端;再有一种既带中间官能团又带端基官能团。
后两种称为遥爪型液体橡胶.非遥爪型液体橡胶只通过中间基团的反应形成交联,故自由末端多，定伸强度低,耐疲劳性差。
遥爪型液体橡胶可通过活性官能团时扩链和交联反应，获得一种没有分子末端的闭合交联网，而与固体硫化胶结构类似，从而在物理机械性能和用途方面能与固体硫化胶相匹敌。
因此成为目前研究的重点,并且着重研究将二烯类遥爪型液体橡胶用于一般橡胶制品，包括浇注轮胎。
在遥爪型液体橡胶中，又因引入的活性官能团的不同，可得出一系列不同品种的液体橡胶。
活性端基可以有羟基、羧基、硫醇基、氨基、环氧基、异氰酸酯基、烯基、溴基等.几种带官能团的二烯类液体橡胶的特征和性质见表2—1。
二、液体橡胶的结构从分子设计角度看，为了满足液体橡胶在室温下具有流动性，经化学反应能形成空间网状结构,并具有与固体硫化胶相同特性的要求，必须在结构上满足下列条件：1、交联点间的分子链应具有较大的柔曲性，分子结构中支链要少,1，4—结构含量多.2、预聚分子链端应具有适当官能团,以便进行链增长或交联。
液体橡胶的特性及其研究现状
十家公 司或 厂家生产 近百 种牌 号 的各种液体 橡胶 ， 其 中美 国和前 苏联生产的品种最多 ， 产量也较大 。 液体橡胶是一种相对分子质量为 １ ０ ０００以下 的 粘稠状可流动液 体 。 。也有 人将 液体橡胶 看作是 在室温下具 有流动性 的聚合 物 ， 经过 适 当化 学处理 可产生三维 网状结构 。从 加工性 能 的角度看 ， 可把 液体橡胶看作能依据某 种交联方法 （ 链增长或交联 ，
摘
要： 液体橡胶（ Ｒ 是一种相对分子质量为 １ ０ Ｌ） ００ ０以下 的粘稠状 可流动液体。 目前 ， 已成 为一种 很有 发展前途 的新
型合成材料， 广泛 用 于胶 粘 剂 、 料 、 种 工 业橡 胶 制 品 、 封 材 料 、 胎 等 的 生 产 。 本 文 主要 介 绍 了 液体 橡 胶 种 类 、 性 、 涂 各 密 轮 特 合 成 方 法 、 用 以及 目前 国 内外 的 研 究 现 状 。 应
分子量较低 ， 属于齐聚物 ， 在常温下是流动性的液体 ，
作 者 简 介 ： 艳 龙 （ ９ ２一） 男 ， 徽 宿 州 人 ， 徽 大学 化 学化 邰 １８ ， 安 安 工 学 院 硕 士研 究 生 ， 要从 事橡 胶 陶瓷 纳 米 复合 处 材科 研 究 。 主
维普资讯
美 国、 前苏联 、 日本 、 国、 国、 英 德 加拿 大和 中国等数
构 分类 可 以分 为液体 二烯类 橡胶 、 体 聚硫 橡胶 、 液 液体硅 橡胶 和 液体 聚氨 酯 橡胶 等 类 型 ； 可 以 根 也 据 其制 取方 法不 同分 为 降解 法 液体 橡胶 和 聚合 法 液体 橡胶 。降解法 是通过 将 固体橡 胶进 行 降解 来 制取 的 ， 聚合 法 则是 采 用 化 学单 体 聚合 的方法 而
