如何加快水泥的水化速度
水泥是水硬性材料，在潮湿条件下水泥和水产生水化反应，生成水化硅酸钙之类一系列水化产物，然后结晶、形成水泥石结构而硬化。
没有水参与，水泥的水化作用无法进行，就不能产生强度。
石灰是气硬性材料，生石灰先与水反应生成氢氧化钙，脱去水分才产生大量结晶形成固体结构，然后吸收空气中的二氧化碳形成石灰岩结构。
石膏也是气硬性材料，与水作用经历溶解--结晶--脱水--形成结晶结构--硬化过程，在水中无法硬化。
水泥施工：温度太低（10度以下），影响水化速度，强度增长慢，养护时间长；
温度太高（45度以上），水泥水化本身是放热过程，环境温度过高，容易造成水分蒸发快，养护困难，容易造成干裂；但是特殊环境只要注意加水养护就可以了。
混凝土构件耐温：普通水泥混凝土1000°C 以下，对混凝土没影响。
高温环境使用混凝土（超过1000度，可使用高铝水泥制作混凝土,可耐热1350度）
如何使水泥与水混合后并产生巨大热量加速水化
1、可以加速凝剂。
2、可以加入水泥质量5%~8%的硫铝酸盐水泥或高铝水泥。
3、把水泥磨成超细水泥。
4、用热水拌合，并使用早强剂
半水石膏粉加水后成为可流动性的料浆，初凝时间为6分钟，浆体开始稠化，失去流动性，终凝时间30分钟后硬化成人造石。
因此，石膏制品的工艺操作(如灌浆、注模、抹平等)应在6分钟前完成，不要影响初凝后结晶。
混凝土早期强度提高的原理及措施
混凝土早期强度提高的原理及措施混凝土是一种常用的建筑材料，其强度对于建筑物的承重能力和耐久性至关重要。
然而，在混凝土刚浇筑完成后的早期阶段，其强度往往较低，这对于建筑物的安全性和可靠性造成了一定的影响。
因此，如何提高混凝土早期强度成为了一个重要的研究方向。
一、混凝土早期强度提高的原理1. 水泥水化反应混凝土的早期强度主要依赖于水泥水化反应。
水泥与水混合后，会发生水化反应，产生硅酸钙水化物、铝酸钙水化物和钙矾土水化物等胶凝材料，从而使混凝土硬化和凝固。
水泥水化反应的过程需要一定的时间，通常需要约28天才能完成。
因此，在这个过程中，混凝土的强度会逐渐提高。
2. 水灰比水灰比是指混凝土中水与水泥的质量比。
水灰比越小，混凝土中的水泥含量就越高，从而使混凝土的强度越大。
因此，控制水灰比是提高混凝土早期强度的关键之一。
3. 施工温度混凝土施工时的温度也会影响混凝土的早期强度。
在低温下，水泥水化反应的速度会减缓，从而使混凝土的强度下降。
因此，在施工时需要注意控制温度，以提高混凝土的早期强度。
4. 混凝土配合比混凝土配合比也会影响混凝土的早期强度。
如果混凝土中砂、石子等骨料含量过高，就会使混凝土中的水泥含量不足，从而影响混凝土的强度。
因此，在混凝土的配合比设计中需要合理控制骨料含量，以提高混凝土的早期强度。
二、混凝土早期强度提高的措施1. 使用高强度水泥在混凝土的配合比设计中，可以使用高强度水泥来提高混凝土的早期强度。
高强度水泥具有较快的水化反应速度和较高的早期强度，可以有效地提高混凝土的早期强度。
2. 降低水灰比降低混凝土中的水灰比是提高混凝土早期强度的有效措施。
通过控制混凝土中水的使用量，可以使混凝土中的水泥含量增加，从而提高混凝土的早期强度。
3. 使用早强剂早强剂是一种能够促进混凝土早期强度提高的化学添加剂。
早强剂可以缩短混凝土水化反应的时间，从而提高混凝土的早期强度。
4. 控制施工温度在混凝土施工过程中，需要注意控制施工温度。
简答题参考答案
简答题参考答案建筑材料知识竞赛题库三、问答题1、材料的密度、表现密度和堆积密度有何差别？参考答案：相同点：均为单位体积的质量(质量/体积)。
不同点：⑴各种密度值⼤⼩不同P(2)体积的测试⽅法不同，体积值不同实体体积V —李⽒⽐重瓶法(粉末)表观体积(V 0= V +闭⼝+开⼝)—规则试件：计算法；—不规则试件：饱和排⽔法堆积体积⼀密度筒法(3)含⽔与否对密度、表现密度⽆影响，因密度、表观密度均是对于绝对⼲燥状态⽽⾔的。
含⽔对堆积密度的影响则较为复杂，⼀般来说使堆积密度增⼤。
2、材料的密实度和孔隙率与散粒材料的填充率和空隙率有何差别？参考答案：(1)概念不同：密实度：指材料的体积内被固体物质充实的程度；孔隙率指材料中孔隙体积所占⾃然状态下总体积的百分率；填充率指散粒材料在⾃然状态下，颗粒体积占⾃然堆积体积的百分率；孔隙率指散粒材料在⾃然状态下，颗粒间空隙体积占⾃然堆积体积的百分率。
(2)物理意义不同密实度和孔隙率反映的是块体或单块材料的致密程度；填充率和空隙率反映是散粒材料在堆积体积内疏密程度。
3、材料的亲⽔性、憎⽔性、吸⽔性、吸湿性、耐⽔性、抗渗性及抗冻性的定义、表⽰⽅法及其影响因素是什么？参考答案：材料与⽔接触时能被⽔润湿的性质称为亲⽔性；材料不被⽔润湿的性质称为憎⽔性；亲憎⽔性⽤润湿⾓来衡量。
吸⽔性：材料在⽔中吸收并保持⽔分的性质；⽤质量吸⽔率（W m）和体积吸⽔率（W v）表⽰；材料吸⽔性的影响因素是材料的孔隙率和孔隙特征。
吸湿性：材料在潮湿空⽓中吸收⽔分的性质；⽤含⽔率（W 含）表⽰；影响因素是材料的孔隙率和孔结构特征；材料的亲憎⽔性；环境的温湿度。
耐⽔性：材料长期在⽔环境中抵抗⽔破坏作⽤的性质；⽤软化系数（K R）表⽰；影响因素是材料的孔隙率和孔结构特征；材料的亲憎⽔性；环境的温湿度。
抗渗性：材料抵抗压⼒⽔渗透的性质；⽤渗透系数或抗渗等级表⽰；影响因素是材料的孔隙率和孔结构特征；环境⽔渗透压的⼤⼩。
混凝土凝固加速方法
混凝土凝固加速方法混凝土是建筑工程中最常用的建材之一，具有良好的耐用性和承载能力。
通常情况下，混凝土需要一定的时间才能达到设计强度，这个时间被称为凝固时间。
然而，在某些情况下，需要尽快使混凝土达到强度要求，这时就需要采用一些凝固加速方法。
下面将介绍几种常用的混凝土凝固加速方法：一、高温加速法高温加速法是一种传统的混凝土凝固加速方法，它的原理是通过升高混凝土的温度来促进水泥水化反应的进行，从而加速混凝土的凝固硬化过程。
通常情况下，高温加速法是通过蒸汽加热或者加热毛毯等方式进行的。
具体步骤如下：1、在混凝土浇注后，将蒸汽或加热毛毯放置在混凝土表面，使混凝土表面温度升高。
2、控制温度升高速度和最高温度，一般情况下，混凝土的温度升高速度不得超过10℃/h，最高温度不得超过70℃。
3、保持温度一段时间，使水泥水化反应加速进行，从而促进混凝土的凝固硬化。
二、化学加速法化学加速法是一种通过添加化学物质来加速混凝土凝固硬化的方法。
常用的化学加速剂有氯化钙、硫酸铵、碳酸钠等。
具体步骤如下：1、在混凝土的配合设计中，添加适量的化学加速剂。
2、在浇注混凝土时，控制水泥的水化反应速度，使混凝土快速达到设计强度。
3、注意化学加速剂的使用量，过多的使用会影响混凝土的强度和耐久性。
三、微波加速法微波加速法是一种新型的混凝土凝固加速方法，它通过微波的能量来加速混凝土的凝固硬化过程。
具体步骤如下：1、在混凝土浇注后，在混凝土表面放置微波加热器，使混凝土表面受到微波的加热。
2、控制微波加热器的功率和加热时间，一般情况下，微波加热器的功率不得超过1000W，加热时间不得超过30分钟。
3、保持温度一段时间，使水泥水化反应加速进行，从而促进混凝土的凝固硬化。
四、超声波加速法超声波加速法是一种通过超声波的作用来促进混凝土凝固硬化过程的方法。
具体步骤如下：1、在混凝土浇注后，在混凝土表面放置超声波发生器，使混凝土表面受到超声波的作用。
2、控制超声波发生器的频率和功率，一般情况下，超声波的频率为20-60kHz，功率不得超过500W。
凝固的水泥最快的溶解方法
凝固的水泥最快的溶解方法水泥，这东西，看似不起眼，却在我们生活中扮演着重要的角色。
不管是家里装修还是工地上施工，水泥都能发挥作用。
不过，万一你遇上了水泥凝固了，怎么解救这“顽固”的水泥呢？别担心，下面这几招可以帮你快速解决问题，拯救你的大麻烦。
1. 了解水泥凝固的“脾气”1.1 先来聊聊水泥怎么就这么不听话。
水泥凝固其实是个化学反应，水泥和水混合后，会发生一系列复杂的变化，最终变成硬邦邦的石头。
所以，它不是像普通的泥土那样简单，想解救它，就得了解它的“脾气”。
1.2 你得明白，水泥凝固了就像一个顽固的老头子，想要让它重新“开窍”，得用点儿小聪明。
水泥会随着时间的推移越来越硬，越晚处理越难搞，所以，遇到这种事儿，得快准狠，别拖拖拉拉。
2. 酸性溶液——“酸”能化“石”2.1 如果你手头上有一些酸性溶液，比如醋酸或者硫酸，这些东西就可以帮助你“拯救”凝固的水泥。
简单来说，酸性溶液可以与水泥中的碱性成分发生反应，从而溶解水泥的硬块。
2.2 比如，白醋就特别好用。
把白醋倒在水泥表面，让它泡一会儿，然后用刷子或者钢丝刷子刷一刷，慢慢的，你会发现水泥开始松动，甚至脱落。
如果是特别顽固的情况，可以试试用浓一点的醋，再加点儿水搅拌一下，效果会更好。
要是你手上有硫酸，那更棒了，不过硫酸比较强烈，操作时一定要小心，别被它搞得满身是“酸”。
3. 机械方法——“强力拆解”才靠谱3.1 除了化学方法，机械方式也是个不错的选择。
如果你有电动工具，像是电钻或者砂轮机，那就真的是省时省力的好帮手。
用电钻配合专门的刷子头，能迅速搞定表面的水泥残留。
3.2 当然，手动工具也是可以的，虽然费点力，但效果也很好。
用锤子和凿子把水泥砸松，然后再用刷子清理掉。
如果遇到特别顽固的水泥，可能需要用力一点儿，不怕麻烦就没问题。
记住，安全第一，做好保护措施，别让自己受伤。
4. 防止水泥再“顽固”——从源头杜绝4.1 既然知道怎么解决水泥的问题，那我们还得学会怎么预防。
水泥水化
2CaO SiO 2 nH2O xCaO SiO 2 yH2O (2 x)Ca(OH)2
18
C2S的水化反应过程及水化产物和C3S极为相似，也有诱导期、加速期等过 程。C—S—H的形态与C3S水化所生成的 C—S—H相比只有很小的差别，但生成的 Ca(OH)2晶体较大，而且数量少些。水化物的表面积变化基本上和C3S一样。但水 化反应速率要比 C3S慢得多。大部分的水化反应是在 28天以后进行，即使在几个 星期以后也只有在表面上覆盖一薄层无定形的C—S—H，乃至一年以后仍然还有 明显的水化。因此C2S的水化反应主要提供28天以后或更长龄期的强度。
16
上面重点介绍了第Ⅰ、Ⅱ阶段的反应情况，而在第Ⅲ阶段产物迅速生成并开 始发展成牢固的整体；在第Ⅳ阶段时，反应逐渐缓慢。在第Ⅴ阶段时反应更加缓 慢。在这些阶段，最初的产物，大部分生长在原始颗粒之间的空间内，也称为 “外部”产物，其 C/S 约为 1.6 。后期的生长则在原始颗粒界面内进行，又称为 “内部”产物，随着水化的进行，C3S界面和富硅层逐渐推向内部并由于外层纤 维状的C—S—H已经成为离子迁移的障碍，所以内部生成的C—S—H主要沉积在外 层C—S—H的里面。但由于空间限制和离子浓度的变化，“内部”产物在形态和 成分等方面与“外部”产物有所差异。通过用扫描透射电子显微镜观察经离子束 减薄的切片和用高压电子显微镜观察置于湿盒内的潮湿环境下的切片，吉尼斯 (Jennigs)等人认为：C—S—H的“早期产物”是薄箔，它可以剥落并皱折成针状 物，这个过程在整个第Ⅱ阶段中就缓慢进行；第Ⅲ、第Ⅳ阶段则会产生胶体状的 “中间产物”其后，根据可得到的空间不同，它将发展成纤维状或交织在一起的 薄箔层状结构。在第Ⅴ阶段，形成的是具有细粒外形或不规则、扁平又大小差不 多的粒子，构成“内部”产物。

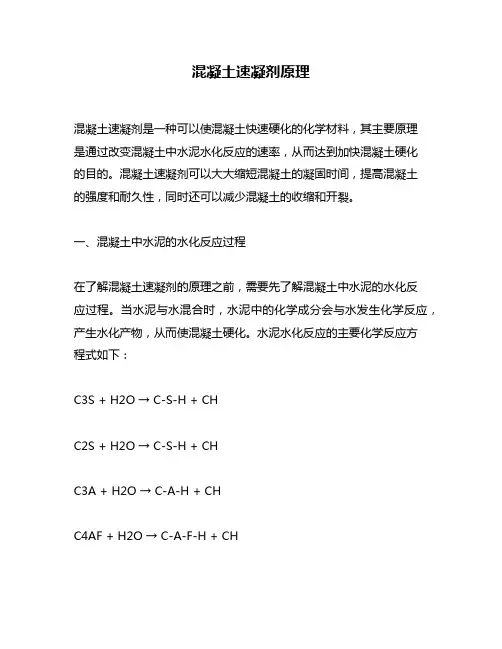

混凝土速凝剂原理
混凝土速凝剂原理混凝土速凝剂是一种可以使混凝土快速硬化的化学材料，其主要原理是通过改变混凝土中水泥水化反应的速率，从而达到加快混凝土硬化的目的。
混凝土速凝剂可以大大缩短混凝土的凝固时间，提高混凝土的强度和耐久性，同时还可以减少混凝土的收缩和开裂。
一、混凝土中水泥的水化反应过程在了解混凝土速凝剂的原理之前，需要先了解混凝土中水泥的水化反应过程。
当水泥与水混合时，水泥中的化学成分会与水发生化学反应，产生水化产物，从而使混凝土硬化。
水泥水化反应的主要化学反应方程式如下：C3S + H2O → C-S-H + CHC2S + H2O → C-S-H + CHC3A + H2O → C-A-H + CHC4AF + H2O → C-A-F-H + CH其中，C3S和C2S是水泥中的两种主要成分，C3A和C4AF是水泥中的两种次要成分，C-S-H是水化产物中的主要成分，CH是水化产物中的次要成分，C-A-H和C-A-F-H是水化产物中的次要成分。
二、混凝土速凝剂的作用原理混凝土速凝剂的主要作用是促进混凝土中水泥的水化反应，加快混凝土的硬化速度。
混凝土速凝剂可以通过以下几个方面来实现这一目的：1.改变水泥水化反应的速率混凝土速凝剂可以改变水泥水化反应的速率，使水化反应在更短的时间内完成。
混凝土速凝剂中的化学成分可以与水泥中的化学成分发生化学反应，从而促进水泥的水化反应，使混凝土快速硬化。
2.提高混凝土的强度和耐久性混凝土速凝剂可以促进混凝土中水泥的水化反应，从而提高混凝土的强度和耐久性。
混凝土中的水化产物可以填充混凝土中的空隙，增加混凝土的密度和紧密度，从而提高混凝土的强度和耐久性。
3.减少混凝土的收缩和开裂混凝土速凝剂可以减少混凝土的收缩和开裂。
混凝土中的水化产物可以填充混凝土中的空隙，从而减少混凝土的收缩和开裂。
此外，混凝土速凝剂还可以改善混凝土的抗裂性能，使混凝土更加耐久。
三、混凝土速凝剂的主要成分混凝土速凝剂的主要成分包括硫酸盐、氯化物、硝酸盐、碳酸盐、磷酸盐等化学物质。
水泥生产中,调凝结速度
水泥促凝剂促凝速度最快的有水玻璃（硅酸钠、硅酸钾）和硫酸铝，广泛用于喷射混凝土的速凝剂。
氯盐（氯化钠、氯化钙）、硝酸盐（硝酸钠、硝酸钙入亚硝酸盐（亚硝酸钠、亚硝酸钙）、硫酸盐（硫酸钠）、碳酸盐（碳酸钠、碳酸氢钠）等等也有促凝和早强作用，但氯盐不得用于钢筋混凝土。
高铝水泥（铝酸盐水泥）和硫铝酸盐水泥，也可促进硅酸盐水泥的凝结硬化。
1、水泥生产中（A）、一般靠加入3%左右的石膏（硫酸钙）来调节三氧化硫含量，主要影响水泥的凝结速度，对其他指标影响不大。
三氧化硫含量越高，水泥的凝结速度越快，但过高则影响强度。
硫酸钙化学稳定性较好，不会腐蚀水泥；影响安定性的主要物质是游离氧化钙结晶体，与三氧化硫无关。
碱含量小于百分之0.6（B）、水泥生产的最后一道工序是水泥孰料与石膏一起粉磨，其中石膏（二水铝酸钙）一般添加5%左右（折合SO3为1〜3%），是起缓凝作用的。
水泥中矿物铝酸三钙（C3A）水化速度非常快，如果不加石膏缓凝，水泥的凝结时间会非常短甚至发生闪凝。
石膏之所以能够缓凝，是因为二水硫酸钙能够快速溶解，并迅速与铝酸三钙水化产生的凝胶反应生成钙矶石，包裹在铝酸三钙矿物颗粒的表面，起到隔离水的作用，从而延缓铝酸三钙的进一步水化反应。
硫酸钙分为无水、半水和二水硫酸钙。
二水硫酸钙(即石膏)的溶解性最好，缓凝效果也最好。
无水硫酸钙，特别是过烧无水硫酸钙，溶解速度太慢，基本起不到缓凝作用。
半水硫酸钙的作用不一定。
2、水玻璃水玻璃即硅酸钠，是由碱金属氧化物和二氧化硅结合而成的可溶性碱金属硅酸盐材料，又称泡花碱。
其化学式为R2O-nSiO2，式中R2O 为碱金属氧化物，n为二氧化硅与碱金属氧化物摩尔数的比值，称为水玻璃的模数。
建筑上常用的水玻璃是硅酸钠(Na2O-nSiO2)的水溶液。
粘结力强、强度较高，耐酸性、耐热性好，耐碱性和耐水性差。
无色正交双锥结晶或白色至灰白色块状物或粉末。
能风化。
在100℃ 时失去6分子结晶水。
水泥水化反应
• 由图可知
• △T=Tm-Tf=Tp+Tr-Tf
• 由于稳定温度Tf值变化不大, 所 以要减少温差, 就必须采取措施 降低混凝土土入仓温度Tp和混 凝土的最大温升Tr。
电镜下的水泥水化产物图
采用发热量较低Q0的水泥和减少单位水泥 用量W , 是降低混凝土水化热温升的最有效 措施。
本讲结束！
• 3CaO.Al2O3+6H2O=3CaO.Al2O3.6H2O
• 石膏调节凝结时间的原理:
• 石膏与水化铝酸钙反应生成水化硫铝酸钙 针状晶体（钙矾石）。该晶体难溶，包裹 在水泥熟料的表面上，形成保护膜，阻碍 水分进入水泥内部，使水化反应延缓下来， 从而避免了纯水泥熟料水化产生闪凝现象。 所以，石膏在水泥中起调节凝结时间的作 用。
➢ 铝酸三钙、硅酸三钙↓
—水化热↓——大坝水泥
➢
硅酸二钙↑
பைடு நூலகம்
➢ 铁铝酸四钙↑——抗折强度↑——道路水泥
• 三. 温度变化过程
• 水泥在凝结硬化过程中，会放出大量的 水化热。水泥在开始凝结时放热较快，以 后逐渐变慢，普通水泥最初3d放出的总热 量占总水化热的50%以上。水泥水化热与 龄期的关系曲线如图所示，图中Qo为水泥 的最终发热量(J/kg)，其中m为系数，它与 水泥品种及混凝土入仓温度有关。
（二）硅酸盐水泥熟料的矿物组成
生料
800℃左右 分解反应
CaO
SiO2 Al2O3
800～1450℃ 化合反应
Fe2O3
3CaO·SiO2 2CaO·SiO2 3 CaO ·Al2O3 4 CaO·Al2O3·Fe2O3
矿物名称 硅酸三钙 硅酸二钙 铝酸三钙 铁铝酸四钙
与水反应速度 快
混凝土中水泥水化反应的原理
混凝土中水泥水化反应的原理一、水泥的成分和特性水泥是混凝土的主要成分，其主要成分为熟料和石膏。
熟料是指将石灰石和粘土等原料在高温下煅烧得到的矿物物质，其中主要成分为三氧化二铝和二氧化硅。
石膏则是用于调节水泥硬化过程中的凝结时间和硬化性能的一种添加剂。
水泥的主要特性包括初凝时间、终凝时间、强度和耐久性等。
二、水泥水化反应的基本过程水泥在混凝土中的主要作用是通过水化反应形成胶凝体，填充空隙并形成强度。
水泥水化反应的基本过程可分为以下几个阶段：1. 水化初期水泥与水发生反应，形成硬化物质和水化热。
水化初期的主要反应是三氧化二铝和水的化学反应，产生氢氧化铝胶体和放热。
这个阶段的特点是反应速度快、放热量大、强度增长较慢。
2. 胶凝期随着水化反应的进行，氢氧化铝胶体逐渐成熟，形成更加稳定的硅酸盐胶凝体。
胶凝期的主要反应是氢氧化铝胶体和硅酸盐之间的反应，产生硅酸钙胶凝体。
这个阶段的特点是反应速度减慢、放热量减少、强度增长较快。
3. 强化期随着胶凝体的形成，水泥石的强度逐渐增加。
强化期的主要反应是硅酸盐胶凝体的晶化和形成更加稳定的结构。
这个阶段的特点是反应速度缓慢、放热量减少、强度增长较快。
4. 稳定期水泥水化反应的最后阶段是稳定期。
此时，水泥石的强度基本上已经达到了稳定状态。
稳定期的主要反应是水泥石结构的继续稳定和硬化过程的结束。
三、水泥水化反应的影响因素水泥水化反应的速度和强度受到多种因素的影响，包括水泥熟料的成分、水泥的质量、混凝土配合比、水泥与水的接触方式等。
1. 水泥熟料的成分水泥熟料的成分对水泥水化反应的速度和强度有很大的影响。
一般来说，熟料中的三氧化二铝含量越高，水泥的早期强度越高，但晚期强度可能降低。
二氧化硅含量较高的熟料可提高水泥的晚期强度。
石膏的添加量也会影响水泥水化反应的速度和强度。
2. 水泥的质量水泥的质量对水泥水化反应的速度和强度也有很大的影响。
水泥的烧制温度、磨细度、比表面积等因素都会影响水泥的水化反应速度和强度。
混凝土中氧化铁对水泥水化的影响原理
混凝土中氧化铁对水泥水化的影响原理1. 引言混凝土是一种重要的建筑材料，它主要由水泥、骨料和水等成分组成。
水泥水化是混凝土形成的关键过程之一，它使水泥在水中竖起化学反应，并逐渐硬化和增强。
在水泥中，氧化铁作为一种常见的掺合料，对水泥水化过程有着重要的影响。
本文将深入探讨氧化铁对水泥水化的影响原理。
2. 水泥水化的基本过程在了解氧化铁对水泥水化的影响之前，我们先了解一下水泥水化的基本过程。
水泥主要成分为硅酸盐，当水泥与水接触时，水分子会与水泥中的硅酸盐发生化学反应。
这些反应会产生钙硅酸盐水合物和钙氢铝酸盐水合物等物质，从而形成水泥胶凝体。
水泥胶凝体能够填充骨料之间的空隙，使混凝土具有良好的强度和耐久性。
3. 氧化铁的添加和水泥水化氧化铁是一种常用的水泥掺合料，在混凝土制备中添加少量的氧化铁可以改善混凝土的性能。
氧化铁可以通过两种方式添加到水泥中：一种是在水泥制备过程中将氧化铁作为原料添加，另一种是在混凝土制备过程中将氧化铁粉末直接掺入。
3.1 影响水泥水化速度添加适量的氧化铁可以加速水泥的水化反应速度。
这是因为氧化铁中的铁离子（Fe2+和Fe3+）会与水中的氢氧根离子（OH-）结合，形成氢氧根离子氧化铁水合物（Fe(OH)2+），这种化合物具有催化水化反应的作用。
当氧化铁存在时，水泥水化反应会更加迅速。
3.2 影响水泥水化产物氧化铁的添加还会对水泥水化产物的类型和性质产生影响。
通常情况下，水泥水化反应会产生钙硅酸盐水合物（C-S-H）和钙水铝酸盐水合物（C-A-H）。
然而，当氧化铁存在时，会生成更多的钙铁酸盐水合物（C-F-H）。
这种钙铁酸盐水合物能够填充水泥胶凝体中的孔隙，提高混凝土的致密性和强度。
4. 对于水泥水化机制的理解通过添加氧化铁，我们可以进一步理解水泥水化的机制。
氧化铁作为一种掺合料，可以提供额外的反应位点，与水中的硅酸盐一起发生反应。
这种反应可以增加水泥水化的速度，并产生更多的水化产物。
