水泥混凝土拌合物试验检测报告
普通混凝土拌合物性能试验方法标准—取样及试样的制备稠度试验.
普通混凝土拌合物性能试验方法标准—取样及试样的制备、稠度试验日期：2005-4-27 12:39:04 39１总则１．０．１为进一步规范混凝土试验方法，提高混凝土试验精度和试验水平，并在检验或控制混凝土工程或预制混凝土构件的质量时，有一个统一的混凝土拌合物性能试验方法，制定本标准。
１．０．２本标准适用于建筑工程中的普通混凝土拌合物性能试验，包括取样及试样制备、稠度试验、凝结时间试验、泌水与压力泌水试验、表观密度试验、含气量试验和配合比分析试验。
１．０．３按本标准的试验方法所做的试验，试验报告应包括下列内容：１委托单位提供的内容：１）委托单位名称；２）工程名称及施工部位；３）要求检测的项目名称；４）原材料的品种、规格和产地以及混凝土配合比；５）要说明的其他内容。
２检测单位提供的内容：１）试样编号；２）试验日期及时间；３）仪器设备的名称、型号及编号；４）环境温度和湿度；５）原材料的品种、规格、产地和混凝土配合比及其相应的试验编号；６）搅拌方式；７）混凝土强度等级；８）检测结果；２取样及试样的制备２．１取样２．１．１同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。
取样量应多于试验所需量的１．５倍；且宜不小于２０Ｌ。
２．１．２混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。
一般在同一盘混凝土或同一车混凝土中的约１／４处、１／处和３／４处之间分别取样，从第一次取样到最后一次取样不宜超过１５ｍｉｎ，然后人工搅拌均匀。
２．１．３从取样完毕到开始做各项性能试验不宜超过５ｍｉｎ。
２．２试样的制备２．２．１在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在２０±５℃，所用材料的温度应与试验室温度保持一致。
注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与工现场保持一致。
２．２．２试验室拌合混凝土时，材料用量应以质量计。
称量精度骨料为±１％；水、水泥、掺合料、外加剂均为±０．５％。
T 0554-2005水泥溷凝土拌合物的拌和与现场取样方法

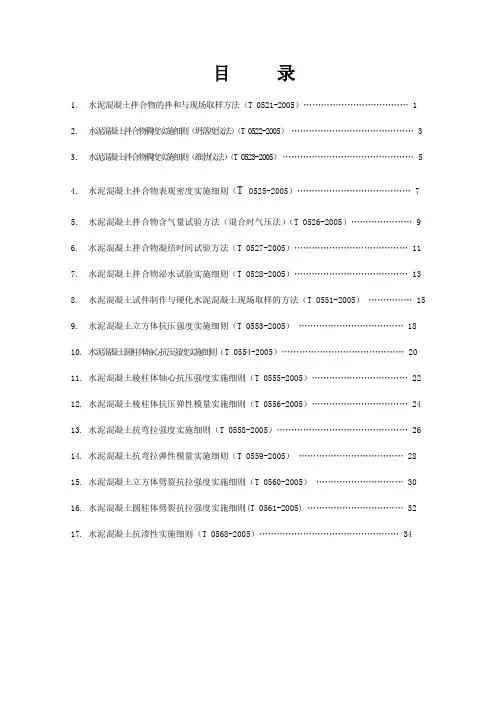

目录1.水泥混凝土拌合物的拌和与现场取样方法（T 0521-2005） (1)2.水泥混凝土拌合物稠度实施细则（坍落度仪法）（T 0522-2005） (3)3.水泥混凝土拌合物稠度实施细则（维勃仪法）（T 0523-2005） (5)4.水泥混凝土拌合物表观密度实施细则（T 0525-2005） (7)5.水泥混凝土拌合物含气量试验方法（混合时气压法）（T 0526-2005） (9)6.水泥混凝土拌合物凝结时间试验方法（T 0527-2005） (11)7.水泥混凝土拌合物泌水试验实施细则（T 0528-2005） (13)8.水泥混凝土试件制作与硬化水泥混凝土现场取样的方法（T 0551-2005） (15)9.水泥混凝土立方体抗压强度实施细则（T 0553-2005） (18)10.水泥混凝土圆柱体轴心抗压强度实施细则（T 0554-2005） (20)11.水泥混凝土棱柱体轴心抗压强度实施细则（T 0555-2005） (22)12.水泥混凝土棱柱体抗压弹性模量实施细则（T 0556-2005） (24)13.水泥混凝土抗弯拉强度实施细则（T 0558-2005） (26)14.水泥混凝土抗弯拉弹性模量实施细则（T 0559-2005） (28)15.水泥混凝土立方体劈裂抗拉强度实施细则（T 0560-2005） (30)16.水泥混凝土圆柱体劈裂抗拉强度实施细则(T 0561-2005) (32)17.水泥混凝土抗渗性实施细则（T 0568-2005） (34)水泥混凝土拌合物的拌和与现场取样方法(T 0521-2005)1.目的、适用范围和引用标准(1)本方法规定了在常温环境中室内水泥混凝土拌合物的拌和与现场取样方法。
(2)轻质水泥混凝土、防水水泥护凝土、碾压水泥混凝土等其他特种水泥混凝土的拌和与现场取样方法，可以参照本方法进行，但因其特殊性所引起的对试验设备及方法的特殊要求，均应遵照这些水泥混凝土的有关技术规定进行。
混凝土无损检测实验报告
混凝土无损检测技术实验报告班级: 09土木1班组号: 5姓名: xxxxxxx大学土木建筑学院二0一一年实验一.混凝土试件制作一.根据砼设计要求,计算砼初步配合比1.砼设计要求: C352.已知材料参数:水泥:42.5R砂:赣江二区中砂石:卵石水: 自来水3.初步配合比计算结果:水泥：砂：石：水30L =10.06 : 12.83 : 28.41 : 4.13（Kg）= 1 : 1.28 : 2.82 : 0.41二.拌和砼,测塌落度1.按给定配合比和拌和总量,称取各种材料.2.依序将砂、水泥、石倒入50升搅拌机内干拌均匀,徐徐加入水后,再搅拌2min.3.将拌合物自搅拌机倒出在铁板上,测其塌落度.4.若拌合物塌落度不符合设计要求,适当调整后再测其塌落度,直至符合设计要求.三.砼试块制作、养护1.试块种类:①供测强用的立方体150×150×150mm试块,至少一组(3块).②供超声法测缺陷用的棱柱体200×200×500mm试块(中间有板状缺陷),至少一块.2.制作试件前,应将试模擦干净并在模内表面涂一层脱模剂,测缺陷用的棱柱体试模中间放置一块表面涂脱模剂的木板或泡沫以形成板状缺陷.3.将配制好的砼拌和物装模成型,置振动台上振至砼表面冒浆为止,拌平表面.4.试件成型后静置1天,编号拆模.5.拆模后试件随即放入标准养护室内养护,直至测试龄期.实验二.回弹法检测混凝土强度工地方案：工程名称：洪都大桥引桥桥墩用回弹法检测混凝土强度:选择一个桥墩的9个测区，其中碳化深度均值2mm,采用统一测强曲线。
实验室方案2：构件名称：混凝土试块用回弹法检测混凝土强度并用实测强度修正:选择一组混凝土试块，其中碳化深度均值0mm,采用统一测强曲线。
1．实验目的:①、掌握回弹法测强曲线的建立方法；②、掌握回弹仪工作原理、并能熟练操作。
2. 实验仪器:回弹仪型号：ZC3-A。
编号:2000041357（中型（N型），冲击能量2.207J，工程常用指针直读的直射锤击式仪器）3.回归曲线试件设计强度：C15 C20 C25 C30 C40 C454．实验原理：回弹法是用一弹簧驱动的重锤通过弹击杆弹击砼表面，并测出重锤反弹回来的距离，以反弹距离与弹簧初始长度之比值即回弹值作为与强度相关的指标来推定砼强度。
普通混凝土拌合物性能试验方法标准 50080-2016
混凝土拌合物性能试验6普通混凝土拌合物性能试验方法标准（GB/T50080-2016）6.1目的要求及适用范围为规范和统一普通混凝土拌合物性能试验方法，提高实验技术水平，保证混凝土拌合物性能，满足预制混凝土构件和现浇混凝土工程的质量要求。
本细则适用于普通混凝土拌合物性能的试验6.2混凝土拌合物的取样及试样制备6.2.1同一组混凝土拌合物的取样，应在同一盘混凝土或同一车混凝土中取样。
取样量应多于试验所需量的1.5倍，且不易小于20L。
6.2.2混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。
宜在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；从第一次取样到最后一次取样时间间隔不宜超过15min。
宜在取样后5min内开始各项性能试验。
6.2.3试验室制备混凝土拌合物的搅拌，应符合下列规定：1)混凝土拌合物应采用搅拌机搅拌，搅拌前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机内壁挂浆后将剩余料卸出；2)称好的粗骨料、细骨料、胶凝材料和水应依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机；3)混凝土拌合物宜搅拌2min以上，直至搅拌均匀；4)混凝土拌合物一次搅拌量不宜少于搅拌机公称容量的1/4，不应大于搅拌机公称容量，且不应少于20L。
6.2.4试验室拌制混凝土时，材料用量以质量计，骨料的称量精度应为±0.5%；水泥、掺合料、水、外加剂的称量精度均应为±0.2%。
6.2.5取样应记录下列内容并写入试验或检测报告1）取样日期、时间和取样人；2）工程名称、结构部位；3）混凝土加水时间和搅拌时间；4）混凝土标记；5）取样方法；拌合物性能试验6）取样编号；7）试样数量；8）环境温度及取样的天气情况；9）取样混凝土的温度。
6.2.6在试验室制备混凝土拌合物时，除本章第6.2.5条规定的内容之外，尚应记录下列内容并写入试验或检测报告：1）试验环境温度；2）试验环境湿度；3）各种原材料品种、规格、产地及性能指标；4）混凝土配合比和每盘混凝土的材料用量。
1水泥混凝土含气量报告
水泥混凝土含气量试验记录表工程名称 施工单位工程部位 管涵垫层 试验依据 JTG E30-2005《公路工程水泥及水 泥混凝土试验规程》T0526-2005试验条件温度18.4℃ 湿度 24%主要仪器设备水泥混凝土搅拌机JSH-2 混凝土含气量测定仪JSH-6 样品名称水泥、中砂、5-10mm 碎石、10-20mm 碎石、16-31.5mm 碎石型号规格水泥：P.O42.5；砂：中砂； 碎石1：（5-10）mm ；碎石2：（10-20）mm ；碎石3：（16-31.5）mm 样品数量 25L样品编号水泥：2010YPF105砂：2011YPF281碎石：2011YPF291、2011YPF292、2011YPF293 量钵体积标定量钵和玻璃板总重（g ）水的温度（℃）水的密度(g/cm 3)量钵、玻璃板和水总重（g ）量钵体积（L ）495916.00.99897119286.976含气量标定 含气量0%压力表读数（MPa ） 含气量1%压力表读数（MPa ） 含气量2%压力表读数（MPa ） 含气量3%压力表读数（MPa ） 含气量4%压力表读数（MPa ） 含气量5%压力表读数（MPa ） 含气量6%压力表读数（MPa ） 含气量7%压力表读数（MPa ） 含气量8%压力表读数（MPa ） 含气量9%压力表读数（MPa ） 含气量10%压力表读数（MPa ）0.094 0.080 0.069 0.063 0.057 0.052 0.049 0.045 0.042 0.040 0.038含气量与压力关系图2468101200.010.020.030.040.050.060.070.080.090.1压力（MPa）含气量（%）仪器测定含气量第一次压力值（MPa ）第二次压力值（MPa ）第三次压力值（MPa ）两次压力平均值（MPa ）所测混凝土样品的仪器测定含气量（%）0.065 0.066 —— 0.066 2.4 集料含气量第一次压力值（MPa ）第二次压力值（MPa ）第三次压力值（MPa ）两次压力平均值（MPa ）集料含气量 （%）0.0930.093——0.093 0.2混凝土拌合物含气量(%)2.4备注：试验：校核：试验日期：年月日水泥混凝土含气量试验检测报告工程名称工程部位管涵垫层委托单位委托单号101141样品编号水泥：2011YPF105砂：2011YPF281、碎石：2011YPF291、2011YPF292、2011YPF293试验日期2011年7月31日试验条件温度：18.4℃、湿度：34% 样品名称水泥、中砂、5-10mm、碎石、10-20mm碎石、16-31.5mm碎石主要仪器设备混凝土拌合物含气量测定仪JSH-6、电子秤JG-106、振动台JSH-3 试验/判定依据JTG E30-2005《公路工程水泥及水泥混凝土试验规程》样品数量水泥：8.1kg,中砂：17.92kg，水：5.125kg碎石（5-10mm）:5.84kg、碎石(10-20mm):11.69kg、碎石（16-31.5mm）：11.69kg材料用途桥涵工程生产日期2011年7月31日样品描述拌合均匀、粘聚性良好强度等级C20 外加剂种类——搅拌方式机械搅拌养护条件——委托日期2011年6月1日项目各种材料用量（kg）水泥砂碎石水————————每m3324 717 1169 205 ————————每盘(30L) ————————————————序号检测项目技术指标检测结果结果判定1 混凝土含气量（%）—— 2.2 ——以下空白检测结论：经对段项目部委托检测的水泥混凝土拌合物样品的实验室检测，其委托检测的水泥混凝土含气量为2.2﹪，符合设计规范要求。
混凝土性能试验方法
一小块塑料薄膜，合上上盖，
含气量试验
五、混凝土拌合物试验
3、关闭排气阀、操作阀，开启排水阀、加水阀，通过加水 阀注水，直至通过排水阀流出水无气泡，关闭排水阀、加水 阀。
4、开启进气阀，用气泵向气室注空气，使气室压力约高于 0.1MPa，停止加气；缓慢空气排气阀排气，使气室压力达 到0.10MPa时，关闭排气阀，开启操作阀向容器内放气，平 衡后读取压力表数。
GB/T 50081-2002
试验报告/原始记录内容
应包括以下内容：
委托单位提供内容： 委托单位名称、工程名称、施工部位、其它需要说明内容 试件制作单位提供内容： 试件编号、制作日期、强度等级、试件尺寸、原材料品种/规
格/产地、混凝土配合比、养护条件、试验龄期 检测单位提供内容： 试样接收日期、试件尺寸、试验编号、试验日期、检测仪器/
试验记录内容
一、取样
1、取样日期/时间
2、工程名称/部位
3、混凝土强度等级 4、取样方法
5、试样数量
6、样品编号
7、取样环境温度/混凝土温度
二、混凝土拌合物制备
1、试验室温度 2、原材料品种、产地、规格和性能指标 3、配合比/每盘各种材料用量
坍落度筒
稠度试验
(坍落度和坍落扩展度法）
明混凝土拌合物和易性不好应予以记录。
稠度试验
(坍落度和坍落扩展度法）
三、试验结果判定
1、黏聚性：用捣棒轻敲以坍落的混凝土锥体，锥体继续逐 渐下沉，黏聚性好；出现倒塌、崩裂、离析，黏聚性不好
2、保水性：较多的水泥稀浆从底部流出，骨料因失浆外露， 保水性不好
3、当坍落度大于220mm，测量混凝土扩展后最大直径和最 小直径，最大直径和最小直径之差不超过50mm时，取其平 均值作为扩展度值；最大直径和最小直径之差超过50mm时， 重做。
混凝土企业检验报告
混凝土企业检验报告1. 概述本次检验报告旨在对某混凝土企业进行全面评估，以确保其产品质量符合相关标准和要求。
通过对混凝土原材料的质量检验、生产工艺的检查和混凝土成品的物理性能测试，对该企业的质量管理水平进行审查。
2. 混凝土原材料质量检验2.1 水泥我们选取了该企业最常使用的水泥进行检验。
对水泥样本进行了外观检查、比表面积测试、凝结时间测试、抗压强度测试等。
测试结果符合相关标准要求，水泥质量稳定可靠。
2.2 砂砂是混凝土中的重要原材料之一。
我们对砂样本进行了粒度分析、含水率测定、总体稳定性评判等测试项目。
测试结果显示，砂质量良好，满足混凝土生产的要求。
2.3 石子对石子样本进行了粒度分析、强度测试、含水率测定等项目的检验。
测试结果表明，石子质量良好，符合混凝土生产的要求。
3. 生产工艺检查我们对该企业的混凝土生产工艺进行了检查，主要包括配料、搅拌、浇筑和养护环节的审核。
3.1 配料该企业使用自动配料系统进行混凝土配料，确保配料精度达到要求。
我们进行了配料设备的外观检查和功能测试，发现设备运行正常，准确可靠。
3.2 搅拌对搅拌设备及其操作人员进行了检查，监测了混凝土的搅拌时间、搅拌速度和坍落度等关键指标。
检查结果显示，搅拌设备完好无损，操作人员操作规范。
3.3 浇筑现场观察了混凝土浇筑过程，包括浇筑条件、浇筑工艺和人员操作。
经检查，浇筑过程操作规范，浇筑条件恰当，未发现任何明显质量问题。
3.4 养护对混凝土养护条件和时间进行了检查，确认养护措施得当，养护时间符合要求，能保证混凝土强度和耐久性。
4. 混凝土成品物理性能测试我们随机选择了若干个混凝土产品样本，进行了物理性能测试，包括抗压强度测试、抗拉强度测试和凿岩度测试等。
测试结果显示，所检测的混凝土成品强度符合相关标准要求，保证了建筑物的结构安全性。
凿岩度测试结果表明，混凝土成品的抗冻性良好，能够适应严寒环境。
5. 结论通过对该混凝土企业的检验和评估，我们认为其产品质量稳定可靠，生产工艺完备合理，能够满足相关建筑工程的施工需要，并具备一定的品牌竞争力。
混凝土拌合物表观密度试验检测报告
成型方式
水胶比
材料 名称
水泥 （kg）
品种 及产地
每m³用量
细骨料 （kg）
原材料及配合比
粗骨料 （kg）
掺合料（kg）
水（kg） 外加剂
比例
试验结果(kg/m³)：
检测设备
检测依据
检测结论
备注
Hale Waihona Puke 试验地址：濮阳县昌盛路东段路南 电话：0393-5398766
审核
签发
濮阳天宇建筑工程检测服务有限公司（章）
实测值（HRA）
1
2
3
判定
检测设备 检测依据 检测结论 试验 地址：濮阳县昌盛路东段路南 电话：0393-5398766
审核
签发
濮阳天宇建筑工程检测服务有限公司（章）
濮阳天宇建筑工程检测服务有限公司
钢筋间距检测报告
单位资质 工程名称 工程部位 委托单位 建设单位 施工单位 见证单位 见证人 送样人
（mm） （mm）
试验依据及标准
检测结论
备注 地址：濮阳县昌盛路东段路南 电话：0393-5398766
濮阳天宇建筑工程检测服务有限公司（章）
濮阳天宇建筑工程检测服务有限公司
钢筋间距检测报告
单位资质 工程名称 工程部位 委托单位 建设单位 施工单位 见证单位 见证人 送样人 标准规定： 纵向受力钢筋 间距
检验项目
钢筋数量
构件类型 梁 板
工程编号 报告编号 委托编号 委托日期 试验日期 报告日期 签发日期 公称直径（mm） 检测性质
检验结果
构件数量 合格构件数 不合格 构件数
检测 合格率
评定 标准
标准
评定
要求（%）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术指标
检测结果
结果判定
1
稠度试验
2 3 4 5
表观密度试验 混凝土拌合物含气量 凝结时间 泌水率
检测结论： 备 注：
试验：
审核：
签发：
日期：
年
月
日 （专用章）
第
页，共
页合物试验检测报告
试验室名称：
委托/施工单位 工程名称 工程部位/用途 试验依据 样品描述
主要仪器设备及编号
报告编号：
委托编号 样品编号 混凝土种类 判定依据
搅拌方式 材料名称 规格
强度等级(MPa) 生产厂家/产地 每立方米 用量(kg) 单位比
序号
检测项目 坍落测定值 坍 落 度 仪 法 维勃仪法 粘聚性 保水性 棍度 含砂情况 维勃时间 s kg/m3 % min min % 初凝 终凝 mm
