第1.2讲 光学成像的基础知识
全反射现象的应用
替代反射镜 反射镜：反光膜吸收约10％的光； 反光膜易变质、损伤 全反射棱镜：减少光能损失 测量介质的折射率 已知 nA，求 nB（ nA＞nB ） 测出I0角值（亮暗的分界线） nB sin I 0 nB n A sin I 0 nA
例题
人眼垂直看水池一米深处的物体，试问该 物体的像到水面的距离是多少？ （水的折射率为1.33） i 1m x
光路可逆定理
1. 无论光线经过多少次反射、折射 2. 不管光线通过什么样的介质
光路总是可逆的
A I1 R1 O B A I1
n1
n2 I2 B
O
全反射现象
条件：光线由光密介质（高折射率） 射向光疏介质（低折射率）； 光线入射角大于临界角I0 求临界角（ n1＞n2 ）
n1sinI0 = n2sin90°= n2 n2 I 0 arcsin n1 光线由介质射向空气 1 I 0 arcsin n
真空中： λν＝ c 介质中：λ′ν＝ u 绝对折射率：介质对真空的折射率 n = c／ u 相对折射率：一种介质对另一种介质的 折射率 n1,2 = u1／u2 = n2／n1 第二种介质对第一种介质的相对折射率
光程的概念
真空 n = 1 L=ct nL = 1× L = L l=ut n l = c／u× u t = c t = L
反射定律
反射光线位于入射 面内 入射光线和介质分 界面法线构成的平 面 反射角等于入射角
N A
i r
B
n n′ O
r=i
N′
折射定律
折射光线位于入射 面内
n sinI1 = n′sinI2 反射定律可看作是 折射定律在 n′= - n 时的特例 当n′= - n时，I2 = - I1
折射率和光速的关系
t
L 介质 n l
光程：光线在介质中传播的几何路程 B 与该介质折射率的乘积 l n(l) 均匀介质：L = n l =ห้องสมุดไป่ตู้c t B 非均匀介质：dL = ndl L = n (l ) dl A
A
费尔马原理
费(尔)马：Fermat 法国数学家 费尔马原理：实际光线沿着光程为极值 （或稳定值）的路线传播 光程值：极小值、或极大值、或常量
两介质分界面为曲面时的光程值
光程［AA′］=［AM］+［MA′］ 对M反射点：光程［AA′］ 的一级导数为零 椭球面：光程［AA′］= 常数
S P Q M
T
A
焦点
焦点
A′
椭球反射面
PQ面：与椭球面相切于M点（曲度比椭球面大） 光程［AA′］为极大值 ST面：与椭球面相切于M点（曲度比椭球面小） 光程［AA′］为极小值
第1.2讲 光学成像的基础知识
光线的传播规律 折射率和光速的关系 费尔马原理 光路可逆定理 全反射现象
光线的概念
物理光学 研究光的本质，并以此研究各种光学现象 几何光学 研究光的传播规律和传播现象 光线 ①能够传输能量的几何线 ②具有方向的几何线
光线的传播规律 （几何光学的基本定律）
直线传播定律 光线在均匀透明介质中按直线传播 举例：日食、月食、影的形成等等 独立传播定律 光线在介质中的传播是彼此独立的
1.
i′
n =1.33 b
解法2
利用光程的概念
物体到水面的光程为 1m 物体像到水面的光程为 nx
1m
x
n =1.33
作业题
已知锗（Ge）的折射率为4.00，若要求从 锗射入空气的光线发生全反射，其临界角 为多少？ 2. 为了从坦克内部观察外界目标，需要在坦 克壁上开一个孔。假定坦克壁厚200 mm， 孔宽120 mm，在孔内安装一块折射率为 1.5163的玻璃，厚度与坦克壁厚相同。问能 看到外界多大的角度范围？ 3. 思考：当射击水底目标时，是否可以和射 击地面目标一样的进行瞄准？
δL =δ
n (l ) dl 0
光线传播的基本规律 几何光学的基本定律：按具体情况分别说明 费尔马原理：用统一的方式加以说明
由费尔马原理导出几何光学的基本定律
直线传播定律
折射率 n 为常数 均匀介质中L = n l 两点之间直线最短 光程为极小值 反射定律和折射定律 两介质的分界面为平面：光程为极小值
光学成像及其应用知识点
光学成像及其应用知识点光学成像是研究光的传播和变换规律的一门学科，是指通过光的折射、反射、散射等现象，将物体的形象投射在感光介质上的过程。
光学成像的应用广泛，涵盖了许多领域，如摄影、望远镜、显微镜、激光技术等。
以下是关于光学成像及其应用的知识点。
1.光的折射定律：光线从一个介质进入另一个介质时，会发生折射。
折射定律规定了光线在介质之间的传播规律，即入射角、折射角和介质折射率之间的关系。
2.成像原理：成像原理是研究物体形象如何通过光学系统进行成像的理论。
光学系统包括透镜、镜面等光学元件。
透镜是用于聚焦光线的光学元件，根据透镜的形状和厚度不同，可以生成不同类型的成像，如凸透镜和凹透镜。
3.焦距和焦点：焦距是指透镜的光学焦点与透镜的主要光学属性之一，它是指透镜使平行光线汇聚到的点的距离。
透镜的两个焦点从数学上来看是对称的，光线从一个焦点经过透镜后会汇聚到另一个焦点。
4.显微镜：显微镜是一种用于观察微小物体的光学设备。
它利用透镜的成像原理放大细微的物体，以观察物体的细节和结构。
显微镜有不同类型，如光学显微镜、电子显微镜等。
5.望远镜：望远镜是一种光学设备，用于观察遥远物体。
它通过透镜或反射镜的成像原理，放大远离观察者的物体，使其能够看清远处的细节。
望远镜有分光型和反射型，分别使用透镜和反射镜进行成像。
6.橡筋相机：橡筋相机是一种简易的相机模型，用来解释光的传播和成像原理。
它由一个透镜和一个感光介质组成，透镜用来聚焦光线，感光介质记录光线的图像。
通过改变透镜和感光介质的位置和形状，可以模拟不同类型的成像现象。
7.线性畸变和非线性畸变：线性畸变是指成像中出现的比例失真，即物体的形状和大小在成像过程中发生变化。
非线性畸变是指成像中出现的形状失真，即物体的形状在成像过程中发生变形。
这些畸变可以通过适当的光学设计和校正技术来减小或校正。
8.激光技术：激光是一种具有特殊性质的波长狭窄、相干性好的光束。
激光技术在光学成像中有广泛的应用，如激光打印、激光切割、激光医学等。
高中光学成像知识点总结

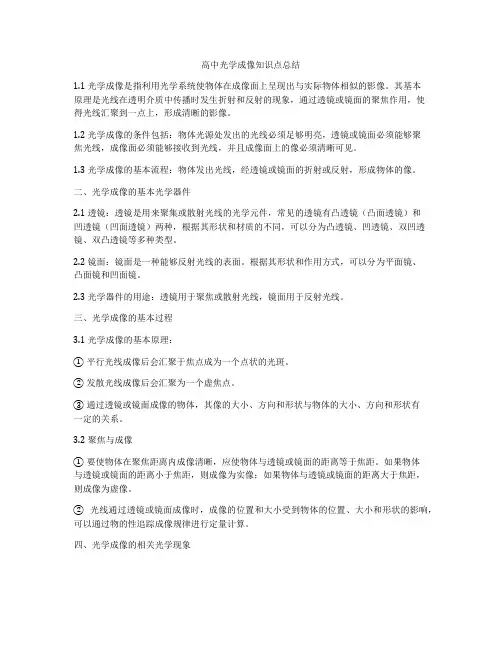

高中光学成像知识点总结1.1 光学成像是指利用光学系统使物体在成像面上呈现出与实际物体相似的影像。
其基本原理是光线在透明介质中传播时发生折射和反射的现象，通过透镜或镜面的聚焦作用，使得光线汇聚到一点上，形成清晰的影像。
1.2 光学成像的条件包括：物体光源处发出的光线必须足够明亮，透镜或镜面必须能够聚焦光线，成像面必须能够接收到光线，并且成像面上的像必须清晰可见。
1.3 光学成像的基本流程：物体发出光线，经透镜或镜面的折射或反射，形成物体的像。
二、光学成像的基本光学器件2.1 透镜：透镜是用来聚集或散射光线的光学元件，常见的透镜有凸透镜（凸面透镜）和凹透镜（凹面透镜）两种，根据其形状和材质的不同，可以分为凸透镜、凹透镜、双凹透镜、双凸透镜等多种类型。
2.2 镜面：镜面是一种能够反射光线的表面。
根据其形状和作用方式，可以分为平面镜、凸面镜和凹面镜。
2.3 光学器件的用途：透镜用于聚焦或散射光线，镜面用于反射光线。
三、光学成像的基本过程3.1 光学成像的基本原理：① 平行光线成像后会汇聚于焦点成为一个点状的光斑。
② 发散光线成像后会汇聚为一个虚焦点。
③ 通过透镜或镜面成像的物体，其像的大小、方向和形状与物体的大小、方向和形状有一定的关系。
3.2 聚焦与成像① 要使物体在聚焦距离内成像清晰，应使物体与透镜或镜面的距离等于焦距。
如果物体与透镜或镜面的距离小于焦距，则成像为实像；如果物体与透镜或镜面的距离大于焦距，则成像为虚像。
② 光线通过透镜或镜面成像时，成像的位置和大小受到物体的位置、大小和形状的影响，可以通过物的性追踪成像规律进行定量计算。
四、光学成像的相关光学现象4.1 折射现象：光线从一种介质射入另一种介质时，会发生折射现象。
根据斯涅尔定律，入射光线与折射光线以及法线所在的平面称为折射平面，因此通过透镜产生的折射现象也符合这一定律。
4.2 反射现象：光线在镜面上发生反射时，入射光线、反射光线和法线三者在同一平面上，这就是反射现象。
成像物理知识点总结
成像物理知识点总结1. 成像系统的构成成像系统由物体、光学系统和成像面三部分构成。
物体是成像的源，可以是实物或虚拟物体。
光学系统是用来调制、传播和投影光线的一系列光学元件，包括透镜、反射镜、棱镜等。
成像面则是光学系统的输出端，接收经过光学系统处理后的光线，并将光线信息转换成图像。
2. 成像质量的评价成像质量通常通过分辨率、畸变、像差、亮度、对比度等指标来评价。
分辨率是指成像系统能够分辨出的最小物体的尺寸，畸变是指系统将物体形状扭曲的程度，像差是指由于光学系统设计和制造误差所引起的图像质量缺陷，亮度是指图像的整体明亮程度，对比度是指图像的明暗变化程度。
这些指标综合反映了成像系统的成像能力和性能。
3. 图像采集与处理图像采集是指利用各种成像设备（如相机、摄像机、扫描仪等）将物体的光学信息转化成电子信号的过程。
图像处理则是指对获得的图像进行数字处理，包括滤波、增强、压缩、编码等操作。
图像采集与处理的技术不仅有助于提高图像的质量和分辨率，还可以扩大成像系统的应用范围。
4. 成像系统的应用成像系统在医学、通信、安防、航空航天、地质勘探、农业等领域都有广泛的应用。
在医学领域，成像系统可以用于检查人体内部的结构和病变，如X光成像、CT成像、核磁共振成像等。
在通信领域，成像系统可以用于图像传输和视频监控，如数字摄像机、视频电话等。
在安防领域，成像系统可以用于监控和跟踪目标，如红外成像、夜视成像等。
在航空航天领域，成像系统可以用于飞行导航和目标识别，如无人机、卫星成像等。
在地质勘探领域，成像系统可以用于勘探地质结构和资源分布，如地震成像、地球观测卫星成像等。
在农业领域，成像系统可以用于监测作物生长和病虫害，如遥感成像、无人机成像等。
由此可见，成像系统在各个领域都发挥着重要作用。
本文通过对成像物理的基本知识点进行总结，包括成像系统的构成、成像质量的评价、图像采集与处理、成像系统的应用等方面。
成像物理作为光学学科的重要分支，在现代科学技术中扮演着重要的角色，通过不断深入研究和应用，成像物理将继续推动光学技术的发展，为人类社会的发展进步做出更大的贡献。
光学成像资料
CREATE TOGETHER
谢谢观看
THANK YOU FOR WATCHING
DOCS
03
像场均匀性
• 像场均匀性是成像系统中，像场内的亮度分布的均匀程
度
• 像场均匀性越高，成像系统的性能越好
03
光学成像技术的应用领域
光学成像在医学领域的应用
显微镜成像
• 光学显微镜在医学领域广泛应用于细胞、组织、细菌等微观结构的观察和研究
• 数字显微镜和荧光显微镜等技术的发展，提高了医学成像的分辨率和对比度
广泛应用
02
超高速成像技术
• 超高速成像技术是通过提高成像速度，实现对动态物体
的实时观测和记录
• 超高速成像技术在激光雷达、高速摄影等领域得到广泛
应用
03
立体成像技术
• 立体成像技术是通过获取物体在不同角度下的图像，实
现物体的三维重建和显示
• 立体成像技术在虚拟现实、增强现实等领域得到广泛应
用
光学成像技术面临的挑战
成像系统的性能评价指标
01
分辨率
• 分辨率是成像系统能够分辨物体的最小细节的能力
• 分辨率的表达式：δ = λ / (2 * N.A.)，其中λ是波长，
N.A.是透镜的数值孔径
• 分辨率越高，成像系统的性能越好
02
对比度
• 对比度是成像系统中，明暗区域之间的亮度差
• 对比度越高，成像系统的性能越好
CREATE TOGETHER
DOCS SMART CREATE
光学成像原理与技术应用
DOCS
01
光学成像的基本原理
光的传播与成像的基本概念
光学成像原理

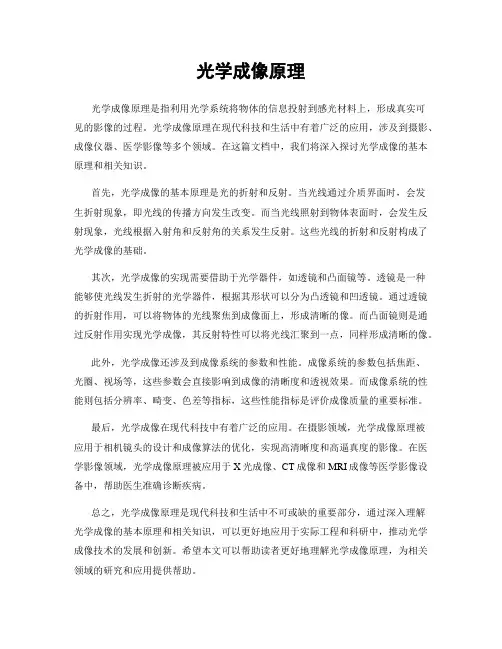

光学成像原理光学成像原理是指利用光学系统将物体的信息投射到感光材料上，形成真实可见的影像的过程。
光学成像原理在现代科技和生活中有着广泛的应用，涉及到摄影、成像仪器、医学影像等多个领域。
在这篇文档中，我们将深入探讨光学成像的基本原理和相关知识。
首先，光学成像的基本原理是光的折射和反射。
当光线通过介质界面时，会发生折射现象，即光线的传播方向发生改变。
而当光线照射到物体表面时，会发生反射现象，光线根据入射角和反射角的关系发生反射。
这些光线的折射和反射构成了光学成像的基础。
其次，光学成像的实现需要借助于光学器件，如透镜和凸面镜等。
透镜是一种能够使光线发生折射的光学器件，根据其形状可以分为凸透镜和凹透镜。
通过透镜的折射作用，可以将物体的光线聚焦到成像面上，形成清晰的像。
而凸面镜则是通过反射作用实现光学成像，其反射特性可以将光线汇聚到一点，同样形成清晰的像。
此外，光学成像还涉及到成像系统的参数和性能。
成像系统的参数包括焦距、光圈、视场等，这些参数会直接影响到成像的清晰度和透视效果。
而成像系统的性能则包括分辨率、畸变、色差等指标，这些性能指标是评价成像质量的重要标准。
最后，光学成像在现代科技中有着广泛的应用。
在摄影领域，光学成像原理被应用于相机镜头的设计和成像算法的优化，实现高清晰度和高逼真度的影像。
在医学影像领域，光学成像原理被应用于X光成像、CT成像和MRI成像等医学影像设备中，帮助医生准确诊断疾病。
总之，光学成像原理是现代科技和生活中不可或缺的重要部分，通过深入理解光学成像的基本原理和相关知识，可以更好地应用于实际工程和科研中，推动光学成像技术的发展和创新。
希望本文可以帮助读者更好地理解光学成像原理，为相关领域的研究和应用提供帮助。

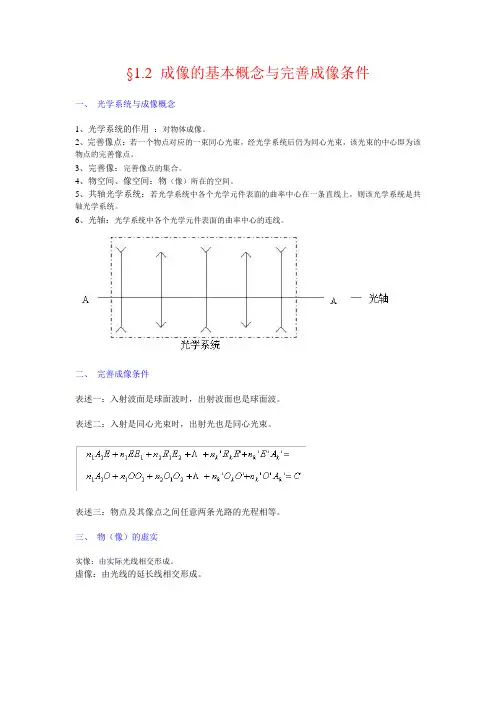

§1.2 成像的基本概念与完善成像条件
§1.2 成像的基本概念与完善成像条件
一、光学系统与成像概念
1、光学系统的作用：对物体成像。
2、完善像点：若一个物点对应的一束同心光束，经光学系统后仍为同心光束，该光束的中心即为该物点的完善像点。
3、完善像：完善像点的集合。
4、物空间、像空间：物（像）所在的空间。
5、共轴光学系统：若光学系统中各个光学元件表面的曲率中心在一条直线上，则该光学系统是共轴光学系统。
6、光轴：光学系统中各个光学元件表面的曲率中心的连线。
二、完善成像条件
表述一：入射波面是球面波时，出射波面也是球面波。
表述二：入射是同心光束时，出射光也是同心光束。
表述三：物点及其像点之间任意两条光路的光程相等。
三、物（像）的虚实
实像：由实际光线相交形成。
虚像：由光线的延长线相交形成。
光学成像及其应用知识点
光学成像及其应用知识点光学成像是通过光学系统捕获和处理光信号来生成图像的过程。
在本文档中，我们将探讨光学成像的基本原理以及其在不同领域中的应用。
光学成像基本原理光学成像基于光的传播和衍射原理。
当光线通过透明介质时会发生折射，而当光线从一种介质射向另一种介质时会发生反射。
这些现象使得我们能够探索光的传播路径，从而实现图像的生成和捕获。
光学成像系统通常由以下几个基本组件构成：1. 光源：产生光信号的装置，例如激光器或者白光源。
光源：产生光信号的装置，例如激光器或者白光源。
2. 物体：需要被成像的目标，可以是实际物体或者被投影的对象。
物体：需要被成像的目标，可以是实际物体或者被投影的对象。
3. 透镜：通过调整光的传播方向和聚焦来控制成像过程。
透镜：通过调整光的传播方向和聚焦来控制成像过程。
4. 传感器：将光信号转换为数字图像的装置，例如摄像机或光电二极管阵列。
传感器：将光信号转换为数字图像的装置，例如摄像机或光电二极管阵列。
光学成像的过程可以简要概括为光线从光源反射或折射到物体上，然后通过透镜聚焦，最终由传感器捕获并转换为数字图像。
光学成像应用领域光学成像在各个领域中都有广泛的应用。
以下是一些常见的应用领域：1. 医学成像：通过光学成像技术，医生可以观察人体内部的结构和功能。
例如，X射线、CT扫描和磁共振成像等技术都是基于光学成像原理来实现的。
医学成像：通过光学成像技术，医生可以观察人体内部的结构和功能。
例如，X射线、CT扫描和磁共振成像等技术都是基于光学成像原理来实现的。
2. 遥感成像：光学成像技术在地球观测和空间探测中起着重要作用。
卫星和航空器上的光学成像设备可以获取地球表面的高分辨率图像，用于环境监测、资源调查和城市规划等应用。
遥感成像：光学成像技术在地球观测和空间探测中起着重要作用。
卫星和航空器上的光学成像设备可以获取地球表面的高分辨率图像，用于环境监测、资源调查和城市规划等应用。
3. 工业检测：在工业领域中，光学成像技术常用于检测产品的表面缺陷、尺寸测量和自动化控制等。
几何光学成像
1 1 2 由球面反射成像公式 ' s s r 得 : s ' 0.1 m
最后像是处于镜后0.1米处的虚像。
一个折射率为1.6的玻璃哑铃，长20cm，两端的曲率半径 为 2cm。若在离哑铃左端5cm处的轴上有一物点,试求像的位 置和性质。 n n [解]：两次折射成像问题。
2
2
2
n 2 (s r ) 2
n 2 ( s r ) 2
1 1 s2 s2 2 ] 4r sin [ 2 2 2 2 2 2 2 2 n ( s r ) n (s r ) n ( s r ) 2 n (s r )
Φ不同，s’不同，即从Q点发出的同心光束不能保持同心性
s1
-s2’
s2
代入数据 16cm
2、P1’为物,对球面O2折射成像
已知: s2 20 16 4cm, r2 2cm,
有: s
' 2
n'
n' n n s2 r2
n 1.6, n ' 1
' s2 10cm
§3 薄透镜
3.1薄透镜
其中：P、P’称为共轭点。
1.3 物像之间的等光程性 物点与像点之间的光程总是平稳的， 即不管光线经何路径，凡是由物点通过 同样的光学系统到达像点的光线，都是 等光程的。
