初三物理电压电阻知识点总结,中考物理电压电阻重难点突破与易错点经典例题及答案解析
中考物理17.1电流与电压和电阻的关系(重难点突破原卷版)
九年级物理夯实基础达标训练17.1 电流与电压和电阻的关系一．重点实验：电流与电阻的关系（共6小题）1．在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差2．小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻R C．电流表示数D．电压表示数3．小科按如图甲所示的电路完成“通过导体的电流与电阻的关系”探究实验，得到I﹣R0关系如图乙所示。
已知电源电压为4.5V，滑动变阻器R1标有“20Ω1.5A”。
实验结束后，小科进一步对滑动变阻器接入的阻值R与电路中电流大小关系进行探究，并继续画出I﹣R图像。
则对应的图像是图丙中的图线（）A．①B．②C．③D．④4．小明做“探究电流和电阻的关系”的实验，所用电源电压为3V，三个定值电阻的阻值分别为5Ω、10Ω和20Ω，滑动变阻器的规格为“20Ω 2A”。
（1）图甲是小明连接的部分电路，请用笔画线代替导线，将电路连接完整。
（2）先用5Ω的定值电阻进行实验，将滑动变阻器的滑片P移至阻值最处，闭合开关，调节滑片P到合适位置，记录电压表和电流表的示数，其中电流表示数如图乙所示，电流大小为A。
（3）将5Ω的定值电阻依次更换为10Ω、20Ω继续探究，均应将滑片P向移动，使电压表示数仍为V，并记录数据。
（4）分析实验数据得出结论，图丙中能正确反映电流和电阻关系的图象是。
5．在探究“导体中的电流与导体电阻的关系”实验中，小刚已连接的部分实验电路如图所示。
（1）请你用笔画线代替导线帮小刚完成实验电路的连接。
（2）电路连接完成并检查无误后，小刚应先将滑动变阻器的滑片P滑到（选填“A”或“B”）端，然后再闭合开关。
物理九年级上册 电压 电阻(篇)(Word版 含解析)
物理九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。
同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。
综上所述，以上猜想中正确只有②。
2．一实验小组用如图所示的器材探究“串联电路的电压关系”。
用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2。
(1)请用笔画线代替导线，连接实验电路。
要求：电压表测量两灯串联后的总电压，并在右边方框画出电路图。
（________）(2)为了保证电路的安全，连接器材时，开关应____________。
初中物理中考专题电压和电阻复习
电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。
电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。
电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。
如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。
（4）并联电池组的电压跟每节电池的电压相等。
考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。
2023年中考物理重难点复习：串并联电路电流电压电阻的规律(附答案解析)
2023年中考物理重难点复习：串并联电路电流电压电阻的规律（精练）
一、选择题
1．串联电路中，总电阻等于串联电路中各电阻之和。
有两个阻值分别为R1＝12Ω和R2＝10Ω的电阻，串联在电路中，总电阻为（）
A．6ΩB．22ΩC．15ΩD．9Ω
）
2．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是（
A．灯L1和灯L2两端的电压一定相等
B．灯L1和灯L2通过的电流一定相等
C．越亮的灯泡通过的电流越大
D．电路的总电阻的倒数等于各电阻的倒数之和
3．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积
C．增大了导体横截面积D．增大了导体长度
4．一滑动变阻器标有“50Ω1A”字样，把它和10Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（）
A．0～10ΩB．0～50ΩC．0﹣60ΩD．10Ω～60Ω
5．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。
将它们按如图所示串联在电路中，
）
则下列选项正确的是（
A．电阻丝a的阻值较大
B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大
D．两电阻丝串联后，总阻值变大
6．判断一个电阻是否能等效替代另外两个串联的电阻，主要看（）
第1页（共20页）。

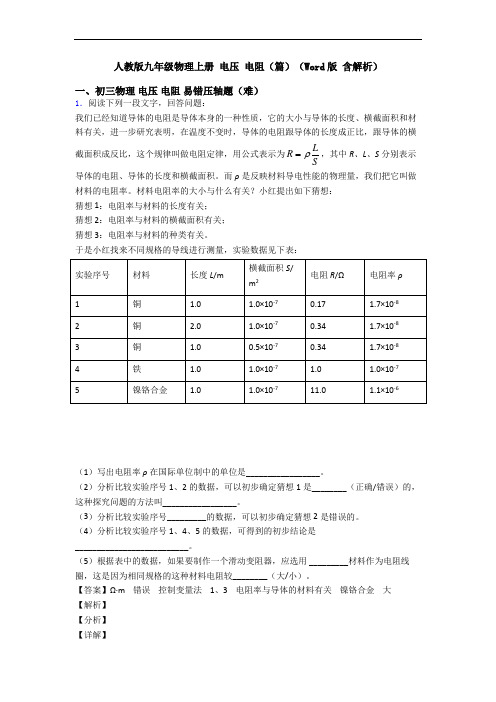

人教版九年级物理上册 电压 电阻(篇)(Word版 含解析)
人教版九年级物理上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。
而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。
材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。
于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。
（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。
（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。
（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。
（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。
【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。
根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。
2024年中考物理抢分秘籍(全国通用)电荷、电流、电压和电阻(解析版)
秘籍08电荷、电流、电压和电阻知识点1：两种电荷【典例探究1】自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做_______电荷；人们把用毛皮摩擦过的橡胶棒带的电荷叫做_______电荷。
【解题思路】解题口诀技巧“玻正橡负”。
正负电荷定义方法：丝绸与玻璃棒摩擦，玻璃棒带正电；毛皮与橡胶棒摩擦，橡胶棒带负电。
【答案】正负【解题大招】根据“玻正橡负”可知，答案为：正；负。
【典例探究2】用丝绸摩擦过的玻璃小球A，让它去靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与B及小球B与C靠近时的情形如图所示，则小球C______（选填“一定”或“可能”）带______（选填“正”或“负”）电。
【解题思路】解题口诀技巧“同斥异吸吸轻小”。
当探究电荷间相互作用规律时，同种电荷相互排斥，异种电荷相互吸引带电体吸引轻小物体，可以简化口诀：同斥异吸吸轻小。
【答案】可能负【解题大招】用丝绸摩擦过的玻璃小球A带正电，由图可知，A和B相互排斥，根据“同斥”说明小球B带正电；小球B和小球C相互吸引，根据“异吸吸轻小”说明小球C带负电或不带电。
故答案为：可能；负。
【典例探究3】用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是正电荷。
下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷【解题思路】解题口诀技巧“失忆症”。
当遇到告知得失电子情况判断物体带何种电荷的问题，或根据物体带电荷种类反推得失电子情况的问题时，可以使用此大招。
“忆”谐音同“e”，表示电子。
症”谐音同“正”，表示正电荷。
大招“失忆症”可巧记物体失去电子带正电荷。
反之得到电子带负电荷。
【答案】B【解题大招】由题意可知与头发摩擦过的梳子带正电荷，根据大招“失忆症”，梳子失去电子带正电。
故答案为B。
知识点2：电流和电路【典例探究1】下列说法中错误的是（）A．正电荷定向移动的方向规定为电流方向B．导体容易导电是因为内部有大量的自由电荷C．电路中有电源，电路中就有电流D．电源外部的电流的方向是从电源的正极到负极【解题思路】（1）金属导体∶在金属导体内，发生定向移动的是带负电的自由电子。
九年级上册电压 电阻(篇)(Word版 含解析)
九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。
要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。
U= ______。
【答案】 a.按照电路图连接电路，开关断开；b.闭合开关 S，读出电压表的示数U1.U=2.5 U1【解析】【分析】【详解】(1)[1]由题意可知，电压表的最大量程小于电源的电压，故所用的实验电路应是串联电路，串联的两个电阻应选用20Ω和30Ω，用电压表测出其中一个电阻的电压，再根据串联电路的分压特点，可过求出另一个电阻的电压，则电源的电压亦可求出。
故电路如图：(2)[2]实验的操作过程是：a.按电路图连接电路，连接电路时开关应断开；b.闭合开关S，读出电压表的示数U1。
(3)[3]由实验操作可测出电阻R2的电压U1，而R2、R3的阻值分别为20Ω、30Ω，由串联电路的分压特点，有U1:U2=R2:R3=20Ω:30Ω=2:3即U2=1.5U1那么电源的电压U=U1+U2=U1+1.5U1=2.5U12．徐宁同学设计了如图所示的电路图，进行“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：序号材料长度横截面积1锰铜合金丝L S2镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S（1）徐宁应选择序号为_________的两根电阻丝来进行实验探究．（2）她正确选择后，将电阻丝分别接入A、B间，闭合开关，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫__________．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值__________（选填“较大”或“较小”）；（3）若实验过程中只有一根粗细均匀的锰铜合金丝可供选择，那么她能否利用上述电路研究电阻大小与导体横截面积的关系？____________（选填“能”或“不能”）．【答案】2、4 转换法较小能【解析】【详解】(1)[1]为了探究导体电阻大小与导体长度的关系，要保持材料和横截面积相同，观察表中数据可知，序号为2和4的，材料一样，都是镍铬合金丝，横截面积一样，大小都是S，长度不一样，这两跟电阻丝符合要求；(2)[2]闭合开关后，电流表示数越大，电路中的总电阻越小，电阻丝电阻越小，电流表示数越小，电路中的总电阻越大，电阻丝电阻越大，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫转换法；[3]第一次的电流表示数大于第二次的电流表示数，根据欧姆定律的变换式可知，第一次的电路总电阻较小，即第一次接入的电阻丝阻值较小；(3)[4]实验过程中只有一根粗细均匀的锰铜合金丝可供选择，要探究电阻大小与导体横截面积的关系，可以把这根锰铜合金丝剪取一半，接入电路做实验，然后再把两根锰铜合金丝缠绕在一起，再接入电路做实验，这样两次实验，电阻丝的材料一样，长度一样，只是横截面积不同；这样是可以探究电阻大小与导体横截面积的关系．3．物理小组探究导电液体的导电性与接入电路中液体横截面积大小的关系．他们用长方体水槽、浓度一定的食盐水、电源、滑动变阻器、电压表及电流表等器材进行了探究．实验电路连接如图－1所示，将电极M、N分别固定在水槽左右两侧底部的中央．（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最_____（选填“左”或“右”）端．（2）实验中，通过调节______来保持电极M、N间的电压恒为3V．控制其他条件不变，通过向水槽中添加食盐水，从而达到改变食盐水的_______的目的，用电流表测出相应的电流值．食盐水导电性的强弱可以由_______来判断．实验数据如下表：实验序号横截面积S/cm2电流I/A1500.0221000.0431500.0742000.0852500.1163000.1373500.1484000.1494500.14（3）依据表格中的数据在图－2中描点，做出电流I随横截面积S变化的I－S图像．（4）分析表格中的数据或图像，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性_______．（5）为验证实验结论是否具有普遍性，应采取的做法是：______.【答案】右滑动变阻器的滑片横截面积电流表的示数（或电流的大小）先增大后不变换不同导电液体，多次实验（或换不同浓度的食盐水，多次实验）【解析】【详解】第一空．滑片P滑到右端，滑动变阻器接入电路中的阻值最大，能起到保护电路的作用；第二空．通过调节滑动变阻器滑片改变接入电路的的阻值，从而控制MN两端的电压不变恒为3V；第三空．添加盐水后，液体的横截面积增大，所以通过向水槽中添加食盐水，从而达到改变食盐水的横截面积的目的；第四空．食盐水的导电性能可以通过电流表的读数判断，电流大，导电性能强，电流小，导电性能弱，即食盐水导电性的强弱可以由电流表的示数（或电流的大小）来判断；第五空．根据表格中的数据描点连线，作出电流I随横截面积S变化的I－S图像，如图：第六空．根据表格中的数据或图像都可以看出，当食盐水的横截面积增大时，电流先增大后不变，所以食盐水横截面积增大时，导电性也是先增大后不变；第七空．根据一次实验得出结论具有偶然性，为了验证实验结论是否具有普遍性，可以换不同导电液体，进行多次实验，或换不同浓度的食盐水，进行多次实验．4．雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置．小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图-1所示的雨水检测金属网（以下简称检测网），并设计了如图-2所示模拟电路（1）小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是______（选填“导体”或“绝缘体”）．小华通过观察电路中____________的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化．（2）将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：检测网浸入雨水中部未浸入1/3浸入2/3浸入全部浸入分电流表的示数/A________0.160.200.32①结合上述实验将表格中的数据补充完整．②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在__________(选填“变大”或“变小”)．根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的_____________变化引起的．（3）小华设计的电路在无雨水时，电动机不能转动，无法实现车窗的清洗．请你在不拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题．加装的元件是：_____________简述你的做法：_____________________________________________________________________________________________________________________【答案】（1）导体；电流表示数的；（2）0；变小；横截面积；（3）开关；开关与检测网并联【解析】试题分析：（1）将检测网放入雨水中，电路接通，表明雨水是导体；小华通过观察电路中电流表示数的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化；（2）①检测网未浸入雨水时，电路断路，电流表的示数为0；②检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在减小；检测网浸入水中的深度不同，其接入电路的横截面积不同，所以a、b间接入电路的电阻变化是由导体的横截面积变化引起的；（3）无雨水时，电路断路，所以电动机不能转动，如果要实现无雨水时车窗的清洗，需添加一个开关与检测网并联，无雨水时只需闭合开关，电路也会接通．【考点定位】电路与电阻5．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R （最大阻值为30Ω）．请你思考完成下列问题：（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．（2）用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U0=_____V，电阻R x=_____Ω．【答案】 U0﹣IR x最大 3 6【解析】（1）根据题中条件知，电压表和电流表都使用小量程，如电路图所示，除了电压表，其余元件全部串联起来，最后将电压表并联在滑动变阻器与电流表两端，两表连接时注意电流方向，如图：（2）用物理量U 0、R x 、电流表的示数I 写出表示电压表示数U 大小的关系式：根据U IR =得，R x 两端的电压为：X X U IR =，根据串联电路总电压等于各部分电压之和得电压表的示数为：00X X U U U U IR =-=-；（3）①正确连接电路后，根据保护电路的原则，闭合开关前应使滑动变阻器连入电路的阻值为最大，则闭合开关后，电流最小，对电路起到保护作用．②根据0X U U IR =-，将坐标中任意两组数据代入式子可得：0 2.4V 0.1A x U R =+⨯；0 1.8V 0.2A x U R =+⨯；联合两式解得：6Ωx R =，03V U =．点睛：关键是欧姆定律的应用，有一定难度，最后一问根据坐标图任意找出两个标点的数据，列出电源电压的关系式，即可解出答案．6．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关 ③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；【答案】保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a、b分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a、b分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．7．在用电流表测电流的实验中：（1）连接电路时，开关应_____；（2）若某同学连接的电路如图甲所示，则电流表测的是灯_____的电流。
2020年中考物理总复习系列16《电压电阻》(含答案)
第十六章《电压 电阻》知识点1：电压 1.符号：U2.单位：伏特，简称伏，符号V3.测量工具：电压表 知识点2：电压的测量1.电压表的使用：注意与电流表的使用区别。
2.串、并联电路电压特点：（1）串联：U ＝U 1＋U 2（2）并联：U ＝U 1＝U 2 知识点3：电阻 1．电阻：（1）定义：导体对__电流__阻碍作用的大小，用字母__R__表示（2）单位：欧姆，符号是Ω；1 M Ω＝__106__Ω，1 k Ω＝__103__Ω （3）影响因素：导体的材料、长度、横截面积和温度 【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关。
2．滑动变阻器：注意铭牌的含义。
3.探究影响导体电阻大小的因素：导体的电阻是导体本 身的一种性质，它的大小决定于导体的材料、长度、横 截面积和温度，与通过导体的电流和两端的电压无关。
1. 考查热点： 电压表的读数和使用，串、并联电路的电压了规律，半导体和超导体，探究影响电阻大小因素2. 考查题型： 以选择题、填空题、实验题为主3. 备考重点： 串、并联电路的电压规律，电压表的读数和使用考点1：电压表例1 如图所示的电路，当开关S 闭合后，若电阻R 1、R 2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__R 2__的__电流__(选填“电流”或“电压”)。
★知识梳理★备考指导 ★突破考点，典例呈现★考纲要求： 1. 电压表的使用.（操作） 2. 串、并联电路电压的规律.（探究） 3. 影响电阻大小的因素.（探究） 4. 半导体的一些特点及半导体材料. (认识)5. 纳米材料. （认识）6. 超导体. （认识）考点2：电路作图例2 请根据实物电路，在虚线框内画出对应的电路图。
考点3：电路故障分析例3 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为零，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( A )A．L2断路 B．L2短路C．L1断路 D．L1短路方法点拨：(1)当电压表示数为电源电压时有两种推测：①电压表所测范围电路断路；②电压表所测范围之外的所有用电器都短路。
九年级物理电压 电阻易错题(Word版 含答案)
九年级物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。
[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。
(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
2．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做________法。
（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。
(物理)中考物理电压 电阻解题技巧及经典题型及练习题(含答案)
（物理）中考物理电压电阻解题技巧及经典题型及练习题(含答案)一、电压电阻选择题1．在如图所示的电路中，当开关S闭合后（）A. 若a表是电压表，b是电流表，则电阻R1、R2并联B. 若a表是电压表，b是电流表，则电阻R1、R2串联C. 若a表是电流表，b是电压表，则电阻R1、R2并联D. 若a表是电流表，b是电压表，则电阻R1、R2串联【答案】C【解析】【解答】AB、若a表是电压表，乙表是电流表，此时，R1中没有电流通过，R2有电流通过，AB不符合题意；CD、若a表是电流表，b是电压表，两个电阻并联在电路中，电流表测量的是R2中的电流，则电阻R1、R2并联．C符合题意，D不符合题意．故答案为：C．【分析】电流表应串联在电路中使用，电压表应并联在电路中使用．填上电表后的电路不能发生断路或短路即可．2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。
A不符合题意。
B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
B不符合题意。
C. R0和R在电路中是串联的。
C不符合题意。
D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。
所以电路中的电流越小，油量表指示油面的高度值越大。
D符合题意。
故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。
用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。
