单节锂电充电IC
单节 双节线性锂电池充电芯片 规格书
单节/双节线性锂电池充电芯片规格书1、HT6292功能简述1.1、特性● 完全的单节/两节锂离子/锂聚合物电池充电芯片● 极低的热消耗● 集成MOSFET、内置电流检测● 不需要外接反相保护二极管● 0.8％的充电电压精度● 可编程充电电流控制，最大达600mA● 芯片温度热折返保护● NTC 热敏接口监测电池温度● 有无电池检测● LED充电状态指示● 恒压充电电压值可通过外接电阻微调● 可以配置为单节或双节锂电池充电● 短路检测、保护● USB与AC适配器电压输入可选择● 工作环境温度范围：-30℃～70℃● 小型SSOP-16封装1.2、应用● 手持设备，包括医疗手持设备● PDA，移动蜂窝电话及智能手机● 移动仪器，MP3● 自充电电池组● 独立充电器● USB总线供电充电器1.3、概述HT6292为线性锂离子/锂聚合物电池充电芯片，其最低输入电压可低至3.6伏，最大充电电流可达600mA。
HT6292能够编程设计适应各种AC适配器及USB接口。
电池充电分为恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大为600mA。
如果考虑到热扩散问题时，往往使用限流输出的AC适配器，使用HT6292 则可以兼顾线性充电器、开关型充电的优点：充电快，自耗功率小。
HT6292 集成电流热折返保护电路、短路保护，确保充电芯片安全工作。
HT6292可以检测电池是否过放电，并对过放电的电池进行预充电。
HT6292集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度。
HT6292 采用SSOP-16封装。
2、HT6292功能框图图1、HT6292功能框图3、 管脚定义图2、HT6292管脚分布图表1、HT6292管脚描述序号 符号 I/O 描述1 VTRIM - 外接电阻微调满充电压 2&3 VIN I 输入电源4CELLI0：两节锂电池充电 1或悬空：单节锂电池充电5 GND - 地6PDNI芯片使能输入： 0：芯片不工作 1或悬空：芯片工作7TOENI0：取消充电时间限制1或悬空：使能内部充电时间限制8 FAULT O FAULT(GREEN)STATUS(RED)描述0 0 没有充电或者无电池 0 1 正在充电 1 0 充电完成 0 PULSE1 故障状态 9STATUSOPULSE2电池温度异常10 CREF - 振荡器外接电容，决定内部振荡频率，同时提供参考时钟 11 TEMP I 温度传感信号输入12 V33 O 输出3.3V 参考电压，提供10mA 驱动能力 13VSELI0：USB 输入，充电电流为适配器输入时的50% 1或悬空：适配器输入14 RREF - 外接电阻控制恒流充电电流 15&16 VOUTO输出，接锂电池4、HT6292电气特性和推荐工作条件表2、HT6292推荐工作条件参数 最小值 典型值 最大值单位备注电源电压 4.5 5.0 6.5 V 单节电池充电电源电压8.8 10.0 11 V 双节电池充电环境温度-20 70 ℃5、HT6292性能参数表3、HT6292性能参数(一节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 3.6 V Standby模式VOUT漏电流 VBAT=3.7V 20 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 4.158 4.20 4.242 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=3.7V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=2.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=3.7V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=2.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=3.7V 600 mA 预充电电流C Ipre RREF=35K、VBAT=2.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 2.7 2.8 3.0 V 再充电阈值电压 Vrhg 3.95 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 2 V 逻辑低电平 VL 0.8 V STATUS/FAULT驱动电流 5 mA表4、HT6292性能参数(双节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 6.4 V Standby模式VOUT漏电流 VBAT=7.4V 40 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 8.316 8.40 8.484 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=7.4V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=4.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=7.4V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=4.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=7.4V 600 mA 预充电电流C Ipre RREF=35K、VBAT=4.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 5.4 5.6 6.0 V 再充电阈值电压 Vrhg 7.9 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 4 V 逻辑低电平 VL 0.4 V STATUS/FAULT驱动电流 5 mA6、HT6292功能描述及管脚应用说明6.1、锂电池充电介绍图3、锂电池充电曲线示意图锂电池充电过程主要分为恒流充电和恒压充电，恒流充电阶段充电电流保持恒定，同时电池电压不断上升。
SC4056A_最高可达8V耐压 1A锂电池充电芯片
●描述
SC4056A 是一款高集成度、高性价比的单节锂离子电池充电器。
SC4056A 采用恒定电流/恒定电压线性控制，只需较少的外部元件数目，使得SC4056A 成为便携式应用的理想选择；同时，也可适合USB 电源和适配器电源工作。
SC4056A 采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充满电压固定于4.2V。
充电电流通过PROG 脚外置电阻调节，最高可达1.0A。
当输入电压被拿掉时，SC4056A 自动进入一个低电流状态，电池漏电流在2μA 以下。
SC4056A 的其它特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
SC4056A 采用绿色环保的ESOP8封装以及最少6个外围器件可有效减小电路PCB 布板空间。
SC4056A 可工作于-40℃to +85℃之间。
●特点
◆精度达到1%的4.2V 预设充电终止电压◆具有BAT-VDD 防倒灌功能◆待机电流<2μA ◆停机模式下功耗55μA ◆支持0V 电池充电◆最大1.2A 线性充电电流◆
涓流/恒流/恒压三段式充电
◆充电电流外部可调◆充电电流智能热调节◆软启动限制浪涌电流◆自动再充电◆充电状态指示◆
ESOP8绿色封装
●应用
◆移动电话，PDAs，MP3播放器◆
USB 数据卡◆
TWS 耳机充电仓
◆电池充电电路◆
其它手持设备
●典型应用
ESOP8。
CN3065
极限参数
管脚电压………………………－0.3V to 6.5V BAT 管脚短路持续时间………连续 存储温度…...……－65℃ to 150℃ 焊接温度（10 秒）……...…..300℃
最高结温….…………………150℃ 工作温度….………－40℃ to 85℃ 热阻(SOP8)……………………TBD
特点：
内部集成有8位模拟-数字转换电路，能够根据 输入电压源的电流输出能力自动调整充电电 流
可利用太阳能板等输出电流能力有限的电压 源供电的锂电池充电应用
输入电压范围：4.4V 到 6V 片内功率晶体管 不需要外部阻流二极管和电流检测电阻 恒压充电电压 4.2V，也可通过一个外部电阻
功能框图：
VIN
Tdie 115 C ISET
+ Tamp -
+ Iamp
-
Vamp
BAT FB
+ -
VIN 8-bit ADC
Decoder
and
Vref
Iref Switch Matrix
Termination Comparator
Recharge Comparator
TEMP
TEMP Comparator

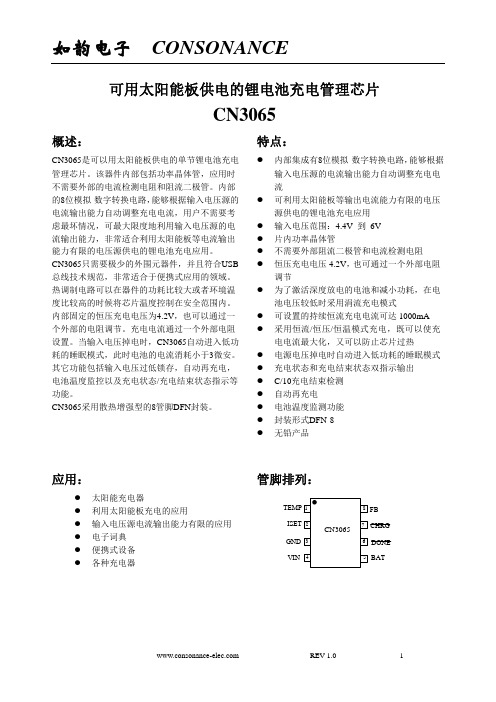

如韵电子 CONSONANCE
可用太阳能板供电的锂电池充电管理芯片
CN3065
概述：
CN3065是可以用太阳能板供电的单节锂电池充电 管理芯片。该器件内部包括功率晶体管，应用时 不需要外部的电流检测电阻和阻流二极管。内部 的8位模拟-数字转换电路，能够根据输入电压源的 电流输出能力自动调整充电电流，用户不需要考 虑最坏情况，可最大限度地利用输入电压源的电 流输出能力，非常适合利用太阳能板等电流输出 能力有限的电压源供电的锂电池充电应用。 CN3065只需要极少的外围元器件，并且符合USB 总线技术规范，非常适合于便携式应用的领域。 热调制电路可以在器件的功耗比较大或者环境温 度比较高的时候将芯片温度控制在安全范围内。 内部固定的恒压充电电压为4.2V，也可以通过一 个外部的电阻调节。充电电流通过一个外部电阻 设置。当输入电压掉电时，CN3065自动进入低功 耗的睡眠模式，此时电池的电流消耗小于3微安。 其它功能包括输入电压过低锁存，自动再充电， 电池温度监控以及充电状态/充电结束状态指示等 功能。 CN3065采用散热增强型的8管脚DFN封装。
TP4100_TP4101 1000mA、500mA 线性单节锂电池充电放电保护IC
7
充电用于 USB 或小功率电源适配器、太阳 能电池来做电源，而避免电源复位或重启。
电。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到
4.2V 之后，充电电流降至设定值 1/10，TP4100 将自动终止充电。
TP4100 的放电管理包含了欠压保护、过充保护、输出短路保护、输出过流保护、
芯片过温保护以及多种保护后的延时自激活恢复，其他特点包括充电电流监控器、欠压
充电电流的设定
充电电流是采用一个连接在 PROG 引 脚与地之间的电阻器来设定的。设定电阻器 和充电电流采用下列公式来计算： 根据需要的充电电流来确定电阻器阻值，
公式：
RPROG
900 I BAT
建议客户使用 1%精度电阻用于设置 电流，电阻的偏差直接影响电流的一致性。 不同环境测试电流与公式计算理论值也变 的不完全一致。为了方便客户应用，可根据 下表需求选取合适大小的 RPROG。
STDBY 引脚漏电流
VSTDBY=5V（待机模式）
ቤተ መጻሕፍቲ ባይዱ
STDBY 引脚输出低电平 ISTDBY=5mA
0.3
0.6
V
0
1
μA
0.3
0.6
V
3
ΔVRECHRG TLIM RON
tss tRECHARGE
tTERM IPROG IBAT RBP VOD
再充电电池门限电压 限定温度模式中的结温 功率 FET“导通”电阻 （在 VCC 与 BAT 之间） 软启动时间
VOC
过充保护电压
VOV
IOCP
TBP TCLK TCLKP
非充电状态下 BP 过压
放电输出过流保护
PW4056H充电芯片规格书,带28V输入和OVP功能,12V输入不损坏
⚫ 输入电压可达 28V⚫ 6.5V 输入过压保护（OVP ）⚫ 充电电流外部电阻设置，可达 1A ⚫ 防倒灌⚫ 恒定电流/恒定电压操作 ⚫ 热调节功能 ⚫ 4.2V 预设充饱电压 ⚫ 自动再充电⚫ 充电状态双输出、无电池和故障状态显示 ⚫ 软启动限制了浪涌电流 ⚫ 电池反接保护⚫ 电池温度监测NTC 功能 ⚫ 采用SOP8-EP 封装应用范围⚫ 充电宝⚫ 蓝牙音箱，TWS 耳机 ⚫ 数码相机、电子词典 ⚫ 便携式设备典型应用电路产品概述PW4056H 是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电IC 。
M A X 高耐压可达28V ，6.5V 自动过压保护，充电电流可达1A 。
由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充饱电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。
当电池电压达到充饱电压时，充电电流逐渐下降，当充电电流后降至设定值1/10时，PW4056H 将自动终止充电过程。
当输入电压（交流适配器或USB 电源）被拿掉时，PW4056H 自动进入一个低电流状态，将电池漏电流降至2uA （typ ）以下。
PW4056H 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
产品特点KKW管脚功能描述编号 名称 功能描述1 TEMP 电池温度检测引脚。
外接电池 NTC 传感器输出，TEMP 接地，此功能被禁用，其他功能正常，TEMP<45%Vcc ，TEMP>80%Vcc,充电暂停。
2 PROG 恒流充电电流设置及充电电流监视端3 GND 电源地4 VCC 输入电压正输入端5 BAT 电池连接端6 STDBY 充电完成指示端。
当充电完成，该引脚被内部电路拉成低电平；其余状态，该引脚为高阻态7 CHRG 充电指示端。
M4054 详细参数
M4054参数
茂捷半导体公司M4054型号详细数据
M4054 是一款完整的单节锂电池恒流恒压线性充电IC。
它采用极小的SOT-23-5L 封装，只需要外接极少的外部元件，使它能完全适用于便携式产品的应用。
M4054专为USB电源特性设计，同时M4054 也可以作为独立的线性锂电池充电器。
产品特点
充电电流可编程，最大可至800mA
无需外接MOSFET、二极管和感应电阻
过温保护恒流恒压充电
可从USB口直接给单节锂电池充电
预设4.2V充电电压，精度达±1%
涓流充电隔值2.9V
可设定无涓流充电模式
软启动，有效限制冲击电流
产品应用
手持电话，PDA，MP4 / MP3播放器
蓝牙设备、充电器
更多产品详细：0 7 5 5—8 3 3 2 2 5 2 2。
充电ADS8054(2YL6)
3.4 170 1.25 1.2 100 30 0.1 0.1 1.03 20 0.35
100 120
100 2 1000 1
单位
V mV V V mV mV mA mA V µA V
mV °C
µs ms µs µA
PROG脚电压 CHRG 脚弱下拉电流 CHRG 脚输出低电压 二次电池隔值电压 恒温条件下结温 软启动时间 二次充电比较器的滤波器滞后时间 终止充电比较器的滤波器滞后时间 PROG脚上拉电流
电源从低到高时
PROG脚电压上升时 PROG 脚电压下降时 电源从低到高时 电源从高到低时 RPROG = 10K(4) RPROG = 2K RPROG = 10K, 充电 VCHRG = 5V ICHRG = 5mA VFLOAT - VRECHRG
标注 1： 超过绝对极限值可能会损坏 IC。
标注 2：超出它的工作范围 IC 不能保证正常工作。 标注 3： 支持电流包括 PROG 脚电流(近似100µA)，但不包括通过BAT脚流到电池的电流 (近似
100mA). 标注 4: ITERM 是 PROG 脚电阻设定充电电流值的一部分。
ADS INT' L GROUP CO. ,LIMITED
ADS 8054
独立线性锂电充电器 ADS8054
概述
ADS8054是 一 款 完 整 的 单 节 锂 离 子 电 池 恒 流 恒 压 线 性 充 电 IC 。 它 采 用 极 小 的 SOT-23-5 封 装 ， 只 需 要 外 接 极 少 的 外 部 元 件 ，使 它 能 真 正 的 适 用 于 便 携 式 产 品 的 应 用 。 而 且 ，A D S 8 0 5 4 是 专 门 为 U S B 电 源 特 性 而 设 计 的 。同 时 ，A D S 8 0 5 4 也 能 作 为 一 个 独 立 的 线 性锂离子电池充电器。
开关型单节锂电池充电和升压放电控制芯片HB6266C
开关型单节锂电池充电和升压放电控制芯片HB6266C功能特性简述●适用于单节锂离子/锂聚合物高效率同步Buck充电器●电池反向放电高效同步Boost控制器●最大10V输入电源耐压●电池放电可低至3V●0.5％的充电电压控制精度● 1.5%的放电升压控制精度●ISET脚充电使能和电流设置●单键飞梭功能●Boost自动检测负载进入待机模式●待机模式总电流小于10uA●ILOAD脚放电电流待机阈值设置●恒压充电电压值可通过外接电阻微调●内置软启动●内置Boot-Strap二极管●峰值电流模补偿内置●开关频率750KHz●充电状态指示，电池电量指示●内置最大100mA电流LED驱动●电池短路检测，保护●内置过温关断●电池充电过压保护●电源输入限流DPM，过流保护●Cycle-by-cycle限流●Boost输出过流保护●外置充电时间设置●内置输入欠压过压保护●工作环境温度范围：-40℃～125℃●TSSOP-24或QFN-24封装应用●手持设备●PDVD，PDA和智能手机●电源管理概述HB6266 为同步开关型高效锂离子/锂聚合物电池充电和升压放电控制芯片，非常适合于便携式设备的电源管理应用。
HB6266的充电集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，而放电部分具有自动检测负载进入待机模式和电池电量过低报警功能。
HB6266 对电池充电分为三个阶段：预充（Pre-charge ）、恒流（CC/Constant Current）、恒压（CV/Constant V oltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。
HB6266内置输入电源限流环路，可根据负载情况动态调节电流分配，并具有快速响应和过流关断的功能。
HB6266集成的电池容量检测指示灯，无论在充电还是放电状态均可有效指示电池剩余电量。
HB6266内置LED手电筒驱动，由单键飞梭控制。
HB6266 内置过温保护，充电时间限制，Cycle-by-cycle限流，Boost输出过流，过压及短路保护，确保芯片安全工作。
FM3113(单节锂电池保护IC)pdf
特点
高精度电压检测电路 各延迟时间由内部电路设置（无需外接电容） 有过放自恢复功能 工作电流：典型值 3uA，最大值 6.0uA（VDD=3.9V） 连接充电器的端子采用高耐压设计（CS 端和 OC 端，绝对最大额定值是 20V） 有 0V 电池充电功能 宽工作温度范围：-40℃~+85℃ 采用 SOT23-6 封装
--
1.5
--
1.5
耗电流
--
8
V
--
20
V
IDD
VDD=3.9V
IOD
VDD=2.0V
--
3.0
6.0
uA
--
--
0.1
uA
检测电压
VCU VCR VDL VDR VDIP VSIP
----VDD=3.6V VDD=3.0V
4.375 4.150 2.750 2.950 120
0.7
4.400 4.200 2.800 3.000 150
允许向 0V 电池充电功能
1.2
--
--
V
第3页共7页
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
FM3113(文件编号：S&CIC1334)
延迟时间参数
单节锂电池保护 IC
项目
符号Βιβλιοθήκη 测试条件1.04.425
V
4.250
V
2.850
V
3.050
V
180
mV
1.3
V
VCIP
--
-170
-200
2.5A大电流充电IC
最大 0.043 0.006 0.037 0.011 0.009 0.122
0.114 0.187 0.016 0
o
0.122 0.199 0.031 6
o
V1.0 NOV.2010
7
A6000
V1.0 NOV.2010 5 A6000
______ ______ ______ ______
A6000-开关式、单节锂电池充电管理芯片
应用
恒流充电电流设置 通过设置 RSNS 和 RISET 的值可以设定电池恒流充电电 流，RISET 为连接 ISET 管脚的外接电容，首先选择检流 电阻 RSNS.为了兼顾电流检测精度和充电效率，RSNS 上 的压降 VSNS 最好设定在 100mV 到 200mV 之间，RSNS 推荐值为 0.1. 满充电压微调 满充电压可通过在管脚 VAD 和地之间接入电阻往上调 整.如图 4.
1.电容尽量靠近相应的管脚，特别是 AVIN 输入管脚的 (3) 稳压电容. 2. PVIN 接 10uF 的电容稳压. 3. DHI 输出 PWM 波， 为了减小辐射,功率管和输入旁路 电容走线尽量短. 4.地线尽量铺宽，减小地线上的寄生电阻、电感.
I 为电感上的电流纹波值, fS 为 PWM 振荡频率. 从减小噪声上考虑, I 一般取最大充电电流的 30%到 50%. 大多数应用场合，电感可以取 4.7uH. 输出电容选择 输出电容的选择主要是为了减小输出电压纹波，纹波主 要由电容的 ESR 引起的，由近似公式：
工作温度范围………………….……-20℃～70℃ 储藏温度……………………………-60℃～125℃ Lead Temperature………………..… HBM ESD Level.............................. 260℃ 2000V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数名称
符号
测试条件
最小值
典型值
最大值
单位
供电电源
VCC
♦
4.5
12
V
VCC＝5V
♦
电源电流
ISUPPLY VCC＝12V
♦
1
3
mA
2
mA
有效电源电压
Sleep 模式电池漏电流
恒定电压充电
VUVLO VCC 上升 ISLEEP VCC 悬空，VBAT＝4.2V
♦
3.8
♦
4.07
4.3
V
7
20
μA
充电电压
概述
VM7205 是一款专门为高精度的线性锂电池充 电器而设计的电路，非常适合那些低成本、便携式 的充电器使用。它集高精度预充电、恒定电流充电、 恒定电压充电、电池状态检测、温度监控、充电结
束低泄漏、充电状态指示、电池内阻补偿等性能于 一身，可以广泛地使用于 PDA、移动电话、手持 设备等领域。
VM7205 通过检测电池电压来决定其充电状 态：预充电、恒流充电、恒压充电。当电池电压小 于阈值电压 VMIN（一般为 3V）时，处于预充电状 态，以较小的电流对电池进行充电，预充电的电流 可以通过外部电阻进行调整。预充电使电池电压达 到 VMIN 后，进入恒定电流充电的快速充电状态， 充电电流 IREG 可以通过外围电阻 R1 调整，恒定电 流充电使电池电压上升到恒定电压充电电压 VREG （一般为 4.2V）。然后进入恒定电压充电状态，充 电电压的精度优于±1%，在该状态下，充电电流 将逐渐减小，当充电电流小于阈值 ITERM，充电结 束。充电结束后，将始终对电池电压进行监控，当 电池电压小于阈值 VRECHG（一般为 VREG－150mV） 时，对电池进行再充电，进入下一个充电周期。
VBAT＝3.6V
VTS＝2.5V VCS1＝4.95V，VBAT＝3.6V VCS1＝4.95V，VBAT＝3.6V
4.2
10
μA
4.7
47
μF
0.01
μA
5
μA
5
μA
注：1 除非特别注明，表中的电压值均相对于 VSS 而言；
2 参见应用线路图 3 和图 5；
3 补偿系数的定义为：GCOMP＝ΔVREG/(VCS2/LEDT－VCS1)。
R2
R3
Q1 8550
Green Red
R9
6
R7 330
7
8
R8 330
1
DRIVE 5
CS1 CS2/LEDT VCC LEDS
IC
BAT
4
TS
2
3 VSS
VM7205
R4 330
C2 10uF
BAT+
BAT+
R5
BAT-
BAT-
NTC
TEMP
TEMP LI-ION BATTERY
R6
图 3 用 PNP 晶体管作为调整管的应用线路图
为了安全起见，在整个充电过程中，VM7205 利用电池内部的热敏电阻和适当的外围电阻对电 池的温度进行监控，可以使电池的温度控制在用户 设置的范围内。当电池温度超过设置的范围 0.5 秒 钟以后，将停止对电池充电；电池温度回到设置范 围以内 0.5 秒钟以后，充电继续。
VM7205 还可以通过适当的外围电阻对电池的 内阻进行动态补偿，从而有效地缩短充电时间。
功能框图
BAT 4 VCC 8
电压比较器 基准源
电流比较器
CS2/LEDT 7
充电
驱动控制
控制
定时器
6
1
3
CS1
LEDS
VSS
图 1 VM7205 功能框图
5 DRIVE 2 TS
© 2003 Vimicro Corporation -1-
DS-VM7205-0
VM7205
3、恒定电压充电
引脚功能
充电状态指示。在充电过程中，该引脚被下拉到 VSS；充电结束后，呈高阻态；电池不正常或
LEDS
1
O 温度超过设置的范围时，输出 50%占空比的 2Hz 脉冲。该引脚可通过 330 欧姆电阻与指示发
光二极管连接。
TS
2
I
温度监控输入端。该引脚的输入电压必须在 VTS1 与 VTS2 之间；否则，将视为电池温度超出设置 范围。
CS2/LEDT 7
I/O
电池内阻补偿控制/充电结束指示端。充电过程中，调整外接分压电阻，可控制电池内阻补偿的 深度；充电结束后，该引脚被下拉到 VSS，可以用来作为充电结束指示。
VCC
8
PWR 电源端。与供电电源的正极连接，该引脚需用一个 10μF 的电容去耦。
-2-
VM7205
极限参数
供电电源 VCC.............................................................－0.3V～＋18V 结温............................................................................................150℃
输入电压调整率 进入再充电状态状态
BAT 端电压
恒定电流充电 CS1 端电压 预充电电流
CS1 端电压
充电结束阈值
VREG VCC＝VCS1＝VCS2/LEDT VCC＝5V～12V
VRECHG VCSREG 相对于 VCC（注 1） VCSPRE 相对于 VCC（注 1）
4.168 ♦ 4.158
Green Red
R9
6
R7 330
7
8
RT VCC LEDS
IC
BAT
4
TS
2
VSS
VM7205
3
R4 330
C2 10uF
BAT+
BAT+
R5
BAT-
BAT-
NTC
TEMP
TEMP LI-ION BATTERY
R6
图 5 用 PMOS 管作为调整管的应用线路图
-5-
注：超出所列的极限参数可能导致器件的永久性损坏。以上给出的仅仅是极限范围，在这样的极限条件下工作，器件的技术指标将得不到保证， 长期在这种条件下还会影响器件的可靠性。
电气参数
（除非特别注明，VCC＝5V。标注“♦”的工作温度为：－40℃≤TA≤85℃；未标注“♦”的工作温度为： TA＝25℃；典型值的测试温度为： TA＝25℃）
PRELIMINARY
VM7205
REV 0/March 2003
高精度线性锂电池充电器控制电路
特点
4.2V 单节锂离子或锂聚合物电池充电器的理想控制电路； 高于 1%的电压精度； 预充电过程，用户可改变预充电电流； 恒定电流充电，充电电流可调； 恒定电压充电过程； 自动再充电过程； 充电过程中的温度监控； 动态的电池内阻补偿，可以减少充电时间； 双 LED 充电状态指示； 电池不正常状态的检测； 电源电压低时，处于低功耗的 Sleep 模式，电池漏电流极 小； 极少的外围元器件； 小型化的 SOP8 封装；
4.200 4.200 0.05
4.232
V
4.242
V
%
VREG－0.2 VREG－0.15 VREG－0.1
V
♦
135
150
165
mV
10
18
28
mV
CS1 端电压 温度监控（TS 端电压）
VCSTER
M
相对于 VCC（注 1）
低端电压
VTS1
高端电压
VTS2
预充电结束阈值
BAT 端电压
VMIN
CS1、CS2/LED、DRIVE、BAT、
功耗 PD（TA＝25℃） .................................................................. TBD
LEDS、TS 端允许输入电压............................... －0.3V～VCC＋0.3V 贮存温度 .....................................................................－65℃～150℃
V/V
5
kΩ
V
mA
-3-
VM7205
电气参数（续）
（除非特别注明，VCC＝5V。标注“♦”的工作温度为：－40℃≤TA≤85℃；未标注“♦”的工作温度为： TA＝25℃；典型值的测试温度为： TA＝25℃）
参数名称
符号
测试条件
最小值
典型值
最大值
单位
电池不正常状态判别
BAT 端电压
VBSC
最大预充电时间
-4-
VM7205
充电电流
预充电 恒定电流充电
恒定电压充电
IREG
电压曲线
电池电压
VREG
电流曲线
VMIN
IPRECHG ITERM
t<tFAIL
图 4 充电过程中的电流、电压曲线
VBSC
POWER SUPPLY
D1 IN4007
C1 10uF
R1 0.3
R10 1k
R2
R3
Q1 IRF7404
DRIVE 5
订购信息
型号 VM7205CF
输出电压 4.2V
再充电电压 4.05V
封装形式 SOP
管脚数 8
管脚排列
LEDS 1 TS 2
VSS 3 BAT 4
VM7205CF 顶视图
