矿井通风基本知识集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-矿井通风基本知识一、矿井通风概述（一）矿内空气1.矿内空气主要成分矿内空气与地面空气的成分尽管不同，但其成分仍是以氧气和氮气为主，另外包含少量其它气体。
2.矿内空气中的有毒有害气体（1）一氧化碳：一氧化碳是无色、无味、无臭的气体。
一氧化碳毒性很强，吸入人体后会引起中毒、窒息，浓度为0．4％就可使人致命中毒。
一氧化碳的主要来源是：火灾、爆破工作、瓦斯和煤尘爆炸。
（2）硫化氢：硫化氢是一种无色、微甜、带有臭鸡蛋味的气体，能燃烧，有强烈的毒性。
对人的眼睛、黏膜及呼吸系统有强烈刺激作用。
浓度为0.05%时，半小时内人失去知觉、痉挛、死亡。
硫化氢的主要来源：有机物腐烂、硫化矿物水解、老空积水中释放、煤岩中放出。
（3）二氧化硫：二氧化硫是一种无色、具有强硫磺臭味的气体，易溶于水，易积聚在巷道底部。
二氧化硫对人体影响较大，能强烈刺激眼和呼吸器官，使喉咙和支气管发炎，呼吸麻痹，严重时会引起肺水肿。
二氧化硫的主要来源：含硫矿物氧化、燃烧、在含硫矿体中爆破，以及从含硫矿层中涌出。
（4）二氧化氮：二氧化氮是一种红褐色气体，极易溶于水，它与水结合形成硝酸，对眼睛、鼻腔呼吸及肺部组织起破坏作用，引起肺水肿，但起初只感觉到呼吸道受刺激、咳嗽，经过6～24小时后才出现中毒征兆。
俗称的炮烟熏人，其实质就是二氧化氮中毒。
二氧化氮的主要来源是井下爆破。
（5）氨气：氨气是一种无色、具有强烈的刺激臭味的气体，易溶于水，毒性很强。
氨气对人体上呼吸道黏膜有较大刺激作用，引起咳嗽，使人流泪、头晕，严重时可至肺水肿。
氨气主要来源是井下爆破。
（二）矿井气候条件要求煤矿作业人员在井下工作时，需要一个适宜的气候条件，包括适宜的温度、湿度、风速。
（1）采掘工作面的进风流中，氧气浓度不低于20％，二氧化碳浓度不超过0.5％。
（2）矿井有害气体的最高允许浓度如表3-1所示。
矿井通风基础知识
第一节矿井通风基础知识第1问什么叫“一通三防”？根据原煤炭工作部《国有重点煤矿防治重大瓦斯煤层事故的规定》中的定义，“一通三防”就是指加强矿井通风，防治瓦斯、防治煤层、防治火灾事故的发生。
第2问矿井通风的基本任务是什么？矿井通风的基本任务有以下三方面：（1）将足够的新鲜空气送到井下，供给井下人员呼吸所需要的氧气。
（2）将冲淡有害气体和矿尘后的空气排出地面，保证井下空气质量并使矿尘浓度限制在规定的安全范围内。
（3）新鲜空气送到井下后，能够调节井下巷道和工作场所的气候条件，满足井下规定的风速、温度和湿度的要求，创造良好的作业环境。
第3问矿井通风的作用是什么？矿井通风式煤矿生产的一个重要环节。
矿井通风和矿井安全密切相关。
煤矿井下开采存在着瓦斯和其他有害气体、煤尘、煤炭自燃等严重威胁，搞好煤矿“一通三防”工作，式煤矿安全工作的重中之重，也是杜绝重大灾害事故、实现煤矿安全状况根本好转的关键。
为了创造良好的煤矿生产作业环境，对瓦斯、煤尘和火灾实施切实可行的防治措施，提高矿井的抗灾救灾能力，最经济、最基础的解决方法就是搞好矿井通风工作。
第4问地面空气的主要成分是什么？地面空气是相对于矿井空气而言的，通常称为“大气”。
地面空气的主要成分按体积所占的百分比为：氧气占20.96%,氮气占78.13%,二氧化碳占0.04%,其他惰性气体、水蒸气等占0.87%；按质量所占百分比为：氧气占23.1%，氮气占75.6%,二氧化碳占0.046%，其他惰性气体、水蒸气等占1.254%。
第5问矿井空气和地面空气有什么不同？矿井空气的来源是地面空气。
地面空气竟如井下后，空气的成分、温度、湿度和压力都发生了变化。
这些变化主要表现在以下四方面：（1）氧气浓度减少，二氧化碳浓度增加。
（2）混入了各种有害气体，主要是一氧化碳、硫化氢、二氧化硫、二氧化碳和沼气等有毒有害和爆炸性气体。
（3）混入了煤尘和岩尘（4）空气的温度、湿度和压力发生变化。
矿井通风基础知识
第一章矿井通风第一节矿井通风根底知识1、什么喊“一通三防〞？依据原煤炭工业部?国有重点煤矿防治重大瓦斯煤尘事故的?中的定义，“一通三防〞确实是根基指加强矿井通风，防治瓦斯、防治煤尘、防治火灾事故的发生。
2、矿井通风的全然任务是什么?矿井通风的全然任务有以下三个方面:〔1〕将足够的新奇空气送到井下，提供井下人员呼吸所需要的氧气。
〔2〕将冲淡有害气体和矿尘后的空气排出地面，保证井下空气质量并使矿尘浓度限制在的平安范围内。
〔3〕新奇空气送到井下后，能够调节井下巷道和工作场所的气候条件，满足井下的风速、温度和湿度的要求，制造良好的作业环境。
3、矿井通风的任用是什么？矿井通风是煤矿生产的一个重要环节。
矿井通风与矿井平安紧密相关。
煤矿井下开采存在着瓦斯及其它有害气体、煤尘、煤炭自燃等严重威胁，搞好煤矿“一通三防〞工作，是煤矿平安工作的重中之重，也是杜尽重大灾难事故、实现煤矿平安状况全然好转的要害。
为了制造良好的煤矿生产作业环境，对瓦斯、煤尘和火灾实施切实可行的防治措施，提高矿井的抗灾救灾能力，最经济、最根底的解决方法确实是根基搞好矿井通风工作。
4、什么是矿井空气？矿井空气与地面空气有什么不同？矿井空气是指来自地面的新奇空气和井下产生的有害气体及浮尘的混合体。
矿井空气的来源是地面空气，地面空气进进井下后，空气的成分，温度、湿度和压力都发生了变化。
这些变化要紧表现在以下四方面：〔1〕氧气浓度减少，二氧化碳浓度增加。
〔2〕混进了各种有害气体，要紧是一氧化碳、硫化氢、二氧化硫、二氧化碳和沼气等有毒有害和爆炸性气体。
〔3〕混进了煤尘和岩尘。
〔4〕空气的温度、湿度和压力发生变化。
在通常情况下，冬季温度升高，夏季落低；尽对湿度增大，相对湿度增高；在压进式通风矿井，压力变大；在抽出式通风矿井，压力变小。
5、什么是矿井气候条件？矿井空气温度、湿度、大气压力和风速等反映的综合状态。
6、?煤矿平安规程?对矿井空气温度是如何样的？进风井口以下的空气温度必须在2℃以上。
矿井通风知识概述
矿井通风知识概述矿井通风是一项重要的安全保障措施，它不仅可以帮助矿工维持良好的工作环境，还可以有效预防矿井中产生的有毒气体积聚，保障矿工生命安全。
矿井通风知识涉及的范围非常广泛，下面我们来简述一些基本概念和知识点。
1. 矿井通风系统的主要作用矿井通风系统主要的作用是为矿工提供新鲜空气和排除有毒气体，保持矿坑空气环境流畅和洁净。
矿井通风系统主要由进风系统、排风系统和通风主机等组成。
其中，进风系统是将新鲜空气引进矿坑内，排风系统是将矿坑内排放的废气排出矿井之外，通风主机则是整个通风系统的中央控制设备。
2. 通风系统的类型从通风系统的角度来看，通风系统可以分为自然通风和机械通风两种。
自然通风就是靠矿井本身的自然条件进行通风，比如痰孔、井道等，没有人工干预。
而机械通风则是借助通风机等设备强制将新鲜空气引入矿井并排出废气，以维持矿井内部的空气环境。
3. 矿井的通风方式矿井的通风方式主要有并列通风式、并排通风式、单向通风式和反向通风式等几种。
并列通风式是指将入井风道和出井风道并排布置，通过不同的风门控制进出风量，以达到平衡通风的效果。
并排通风式是将同一根风道既作为进风道，又作为出风道，通过风门的掌控切换进出风状态，辅以支路风道来控制矿井通风。
单向通风是将入井口和出井口分置两侧，进出风不交，效果相对稳定。
反向通风是将进出风道的流向相反，广泛用于自燃煤矿井等特殊地质环境下的矿井通风方式。
4. 通风系统的结构通风系统的结构非常复杂，包括主通风机、副通风机、风门、风机、散热器等多个组成部分。
通风系统的设计需要根据不同的矿井构造、地质条件和工况环境来进行，通风系统的设置要保证各部分紧密协调，达到最佳通风效果。
5. 矿井通风安全通风安全是矿井安全的一项重要内容，也是矿山企业必须严格遵守的安全规范。
在日常生产过程中，必须定期检测通风系统的运行状况，严格控制通风系统的风量、风速等运行参数。
保证通风系统设备的养护和维修工作，确保通风设备可以长期保持良好运行状态。
矿井通风知识点总结
矿井通风知识点总结一、矿井通风系统的分类矿井通风系统按照通风方式可分为自然通风系统和机械通风系统两种。
自然通风系统是依靠矿井自身的温度差产生气流，它的通风效果相对较弱，适用于浅部、小型的矿井。
机械通风系统则是通过通风机等设备产生气流，它的通风效果比较稳定，适用于深部、大型的矿井。
二、矿井通风系统的作用矿井通风系统的主要作用是保证矿井内空气的新鲜度和洁净度，排出有害气体和粉尘，并控制瓦斯和煤尘的扩散，维持矿井内的温度和湿度，提供良好的工作环境，保障矿工的健康和安全。
三、矿井通风参数的确定矿井通风参数包括风量、压力、速度和浓度等，它们的确定需要考虑矿井的地质条件、矿井的生产规模、矿井的工艺流程、矿井的设备布置等因素。
通过计算和试验，确定合理的通风参数，可以提高通风系统的效率和经济性。
四、矿井通风网络设计矿井通风网络设计是指确定通风系统的布局、管线的走向、风井的位置和数量等。
通风网络设计需要综合考虑矿井的地质构造、矿层的走向倾角、矿体的分布规律、矿井的开采方式、风流的传播规律等因素，以确保通风系统的合理布置和通风效果的最大化。
五、矿井通风设备的选择矿井通风设备包括通风机、风井、隔墙、空气门等，它们的选择需要考虑通风系统的风量需求、压力需求、运行稳定性、能耗情况、维护管理等因素。
合理选择通风设备，可以保证通风系统的正常运行，减少能耗和维护成本。
六、矿井通风系统的运行管理矿井通风系统的运行管理包括通风系统的日常运行、故障处理、维护保养、安全监测等内容。
运行管理的好坏直接影响矿井通风系统的运行效率和安全可靠性，对于提高矿井生产效率和降低生产风险至关重要。
在矿井通风系统的设计、建设和运行中，还有许多其他知识点，比如防尘、防火、瓦斯抽采、通风与环境保护等内容。
本文仅对矿井通风的基本知识点进行了总结，希望能够给矿山从业人员提供一些参考和帮助。
同时也希望矿山企业和相关机构能够重视矿井通风工作，加强通风设备的研发和应用，提高通风系统的运行效率和安全可靠性，为我国矿山安全生产做出更大的贡献。

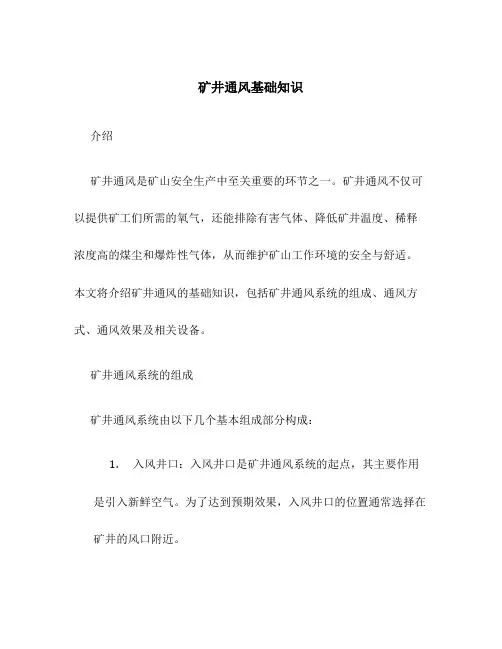

矿井通风基础知识
矿井通风基础知识介绍矿井通风是矿山安全生产中至关重要的环节之一。
矿井通风不仅可以提供矿工们所需的氧气，还能排除有害气体、降低矿井温度、稀释浓度高的煤尘和爆炸性气体，从而维护矿山工作环境的安全与舒适。
本文将介绍矿井通风的基础知识，包括矿井通风系统的组成、通风方式、通风效果及相关设备。
矿井通风系统的组成矿井通风系统由以下几个基本组成部分构成：1.入风井口：入风井口是矿井通风系统的起点，其主要作用是引入新鲜空气。
为了达到预期效果，入风井口的位置通常选择在矿井的风口附近。
2.风流导向器：风流导向器的作用是引导新鲜空气在矿井中的流动方向，以确保新鲜空气能够覆盖整个工作面。
3.风井：风井是矿井通风系统中的主要组成部分，其主要作用是利用机械设备将新鲜空气送入矿井。
风井通常配备有风机、风门等设备。
4.主通风道：主通风道是连接风井和工作面的通道，其作用是将新鲜空气从风井送到工作面。
5.辅助通风道：辅助通风道是连接主通风道和其他部分的通道，其作用是为矿井系统的其他部分提供新鲜空气。
6.出风井口：出风井口是矿井通风系统的终点，其主要作用是排除井下的废气，包括有毒有害气体和煤尘等。
通风方式矿井通风可分为自然通风和机械通风两种方式。
自然通风自然通风是指利用自然气流进行通风的方式。
它依赖于矿井的自然形状和地势，通过通风道和存在的气压差来实现。
自然通风的优点是简单、经济，但通风效果不稳定，受季节、气候等因素影响较大。
机械通风机械通风是指利用机械设备进行通风的方式。
主要包括以下几种形式：1.正压通风：通过风机将新鲜空气送入矿井，使矿井中保持一定的正压。
这种方式适用于较小的矿井和需要控制矿井气流方向的情况。
2.负压通风：通过风机将矿井内的废气抽出，形成矿井的负压。
这种方式适用于需要排除有害气体和煤尘的情况。
3.局部通风：主要是为了对工作面进行局部通风，降低工作面的温度和浓度。
常用的设备包括局部通风机、湿帘等。
通风效果矿井通风的效果主要由以下几个因素决定：1.通风量：通风量是指单位时间内通过通风道的空气量。
矿井通风基础知识
矿井通风基础知识矿井通风的基本任务：1、供给井下足够的新鲜空气，满足人员对氧气的需要。
2、排出或冲淡有害气体，使之达到无害浓度，以保证安全生产。
3、调节井下气候。
4、在处理事故时，创造一个比较合适的救灾条件。
矿井通风系统是矿井通风方法、通风方式和通风网络的总称。
矿井通风方法：是指矿井主要通风机对矿井的供风方式。
分为抽出式、压入式和混合式。
矿井通风方式：是指矿井进风井筒与回风井筒的布臵方式。
分为中央式、对角式和混合式。
矿井通风网络：是指风流流经路线的连接形式。
分为串联、并联和复杂连接形式。
一、矿井的通风方法：1、抽出式通风抽出式通风又称负压通风。
通风机从井下或局部地点抽出污浊空气的通风方式，目前，我国大部分矿井采取抽出式通风。
抽出式通风在矿井主要通风机的作用下，矿井内空气的压力低于同标高大气压力，处于负压状态。
抽出式通风的主要优点是矿井主要进风巷道无需安设风门，便于运输、行人；矿井通风管理工作容易，另外在瓦斯矿井采用抽出式通风，由于矿井风流处于负压状态，当主要通风机因故停风时，井下风流压力提高，在短时间内可抑制采空区内瓦斯等有害气体的涌出，相对压入式通风，抽出式通风较安全。
2、压入式通风压入式通风又称正压通风，通风机向井下或风筒输送空气的通风方法。
压入式通风在矿井主要通风机的作用下，矿井内空气的压力高于同标高大气压力处于正压状态。
压入式通风机的缺点是矿井通风线路上需要设臵控制风流的设施（如：风门、风窗等），从而漏风较大，通风管理工作较困难，且压入式通风使井下风流处于正压状态，当主要通风机因故停时风，井下风流压力降低，在短时间内采空区内瓦斯等有害气体的涌出量增加，造成瓦斯积聚，对安全不利。
当开采煤田上部第一水平，瓦斯涌出量小，且地面塌陷区分布较广时，宜采用压入式通风，此时可用一部分回风把塌陷区的有害气体压到地面，形成短路风流，避免了塌陷区有害气体的危害，因此，当矿区火区比较严重，若采用抽出式通风易将火区中的有害气体抽到井巷中，威胁安全，在这种情况下，可采用压入式通风。
矿井通风基本知识
矿井通风基本知识作为矿井开采中非常重要的安全设施之一，矿井通风系统在确保工人安全、保障生产的过程中发挥着重要作用。
在矿井通风方面，我们需要了解一些基本知识，以便更好地保障矿工安全。
矿井通风的定义矿井通风是指通过暗井、抽放风机、风门、通风管道及其他辅助设施进行的空气流动的产生、控制和调节，以满足矿井内部的空气要求，包括氧气供应、空气流动、有害气体浓度控制、高温、高湿等环境要求。
通风系统的作用矿井通风系统的作用主要包括以下几个方面：1.保障工人的生命安全。
合理的通风系统可以让空气流动，新鲜的氧气也就得到了不断的补给，从而保证矿工的呼吸道畅通，减少矿工患病或意外的风险。
2.控制矿井内的气压。
通风能够调节矿井内的气压，让其保持在一个安全的范围内，从而达到降低煤尘、减少事故等的目的。
3.控制温度和湿度。
矿井中温湿度过高，出汗较多，使身体水分的耗失过多，可能导致矿工体力透支。
通风方式通风需要选择合适的方式进行。
通风可以分为以下两种方式：1.自然通风。
利用矿井自然风力或通过矿井口的气流产生空气流动，其优点是由于无需能源投入，成本较低，且无噪音，不会干扰工人生产，缺点则在于其不能保证通风效果稳定。
2.强制通风。
利用风门、抽气机、风道等设施作为动力源，产生一定的负压效果进行通风，其优点则在于稳定性强、通风效果较好，但其缺点是投资成本相对较高。
矿井通风根据引风的方向还可以分为顺风通风和逆风通风。
通风系统组成矿井通风系统由以下几个组成部分组成：1.通风机。
作为通风系统的核心设备，通风机能够产生风力，促使矿井内气流的产生。
2.风道系统。
作为通风系统中的重要组成部分，风道系统能够将通风机产生的风引导到矿井中各个位置，以保证通风效果。
3.风门。
通过开关风门，能够控制矿井内气流的流向和流速，以达到控制通风效果的目的。
4.空气加热和调节设备。
由于矿井地下环境比较特殊，往往需要对通风空气进行调节，如降低温度、调节湿度。
5.控制系统，通过监测温度、湿度、氧气浓度等参数，实现对通风系统的自动调节和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿井通风基本知识一、矿井通风概述(一)矿内空气矿内空气就是矿井井巷内气体的总称。
它包括地面进入井下的新鲜空气与井下的有毒有害气体、浮尘。
矿内空气的主要来源就是地面空气,但地面空气进入井下后,化学成分与物理状态会发生一系列的变化,因而矿内空气与地面空气在性质上与成分上均有较大差别。
地面空气进入井下后,由于煤岩中涌出各种气体以及可燃物的氧化,其成分发生变化。
风流在经过采掘面等用风地点之前,气成分变化不大,称为新鲜空气或新风;风流经过采掘工作面等用风地点后,其成分发生较大的变化,称为污浊空气或乏风。
1.矿内空气主要成分矿内空气与地面空气的成分尽管不同,但其成分仍就是以氧气与氮气为主,另外包含少量其它气体。
2、矿内空气中的有毒有害气体(1)一氧化碳:一氧化碳就是无色、无味、无臭的气体。
一氧化碳毒性很强,吸入人体后会引起中毒、窒息,浓度为0.4％就可使人致命中毒。
一氧化碳的主要来源就是:火灾、爆破工作、瓦斯与煤尘爆炸。
(2)硫化氢:硫化氢就是一种无色、微甜、带有臭鸡蛋味的气体,能燃烧,有强烈的毒性。
对人的眼睛、黏膜及呼吸系统有强烈刺激作用。
浓度为0、05%时,半小时内人失去知觉、痉挛、死亡。
硫化氢的主要来源:有机物腐烂、硫化矿物水解、老空积水中释放、煤岩中放出。
(3)二氧化硫:二氧化硫就是一种无色、具有强硫磺臭味的气体,易溶于水,易积聚在巷道底部。
二氧化硫对人体影响较大,能强烈刺激眼与呼吸器官,使喉咙与支气管发炎,呼吸麻痹,严重时会引起肺水肿。
二氧化硫的主要来源:含硫矿物氧化、燃烧、在含硫矿体中爆破,以及从含硫矿层中涌出。
(4)二氧化氮:二氧化氮就是一种红褐色气体,极易溶于水,它与水结合形成硝酸,对眼睛、鼻腔呼吸及肺部组织起破坏作用,引起肺水肿,但起初只感觉到呼吸道受刺激、咳嗽,经过6～24小时后才出现中毒征兆。
俗称的炮烟熏人,其实质就就是二氧化氮中毒。
二氧化氮的主要来源就是井下爆破。
(5)氨气:氨气就是一种无色、具有强烈的刺激臭味的气体,易溶于水,毒性很强。
氨气对人体上呼吸道黏膜有较大刺激作用,引起咳嗽,使人流泪、头晕,严重时可至肺水肿。
氨气主要来源就是井下爆破。
(二)矿井气候条件要求煤矿作业人员在井下工作时,需要一个适宜的气候条件,包括适宜的温度、湿度、风速。
(1) 采掘工作面的进风流中,氧气浓度不低于20％,二氧化碳浓度不超过0、5％。
(2) 矿井有害气体的最高允许浓度如表3-1所示。
瓦斯、二氧化碳与氢气的允许浓度按《煤矿安全规程》的有关规定执行。
(3) 采掘工作面的空气温度不得超过26 ℃,机电硐室的空气温度不得超过30 ℃。
采掘工作面的空气温度超过30 ℃、机电设备硐室的空气温度超过34 ℃时,必须停止作业。
(4) 采煤工作面、掘进中的煤巷与半煤岩巷最低允许风速为0、25 m/s,掘进中的岩巷最低允许风速为0、15 m/s,最高允许风速均为4 m/s。
(三)矿井通风的基本任务1、供给井下人员呼吸所需要的氧气;2、稀释与排除井下的各种有害气体与矿尘;3、调节井下气候条件,创造良好的作业环境;4、提高矿井的抗灾能力。
二、矿井通风系统矿井通风系统就是指向矿井输送空气的通风方法、通风方式、矿井通风网络、通风构筑物的统称。
1、矿井通风方法矿井通风方法就是指矿井主要通风机对井下供风的工作方法。
《煤矿安全规程》规定每一矿井必须采用机械通风。
机械通风就就是利用通风机产生的风压,对矿井与井巷进行通风的方法。
矿井主要通风机对井下供风的工作方式可分为抽出式、压入式与抽压混合式3种。
矿井必须安装2套同等能力的主要通风机装置,1套工作另1套作备用,备用通风机必须能在10 min内开动。
生产矿井主要通风机必须装有反风设施,并能在10 min内改变巷道中的风流方向;当风流方向改变后,主要通风机的供给风量不应小于正常供风量的40％。
2、矿井通风方式根据进风井与回风井之间的相互位置关系不同,矿井通风方式可分为中央式、对角式与混合式3类。
(1)中央式通风。
中央式通风就是指进风井与回风井大致位于井田走向的中央。
按进、回风井在井田倾斜方向位置的不同又分为中央并列式与中央边界式2种。
(2) 对角式通风。
对角式通风就是指进风井大致位于井田中央,回风井位于井田浅部走向上方的通风系统。
根据回风井在走向位置的不同又可分为两翼对角式、分区对角式2种。
(3) 混合式通风。
混合式通风即中央式与对角式的混合布置,常见的混合式有中央并列与双翼对角混合、中央边界与双翼对角混合及中央并列与中央边界混合等。
3、矿井通风网络矿井风流按照生产要求在巷道流动时,风流分岔、汇合线路的结构形式称为矿井通风网络。
矿井通风网络有串联通风、并联通风与角联通风三种基本形式。
串联通风就是指两条或两条以上的巷道循序底首尾连接在一起的通风网络,又称一条龙通风;并联通风就是指两条或两条以上的通风巷道在某一点分开,又在另一点汇合,中间没有交叉的通风网络;角联通风就是指在并联的两条风路之间,还有一条或数条风路连通的通风网络。
3.矿井通风构筑物在矿井通风系统中,用以隔断﹑引导与控制风流的设施与装置,叫做通风构筑物。
它们的作用就是保证风流按计划的方向与风量流动,以保证井下人员在进行正常作业时所需要的风量﹑风速。
通风构筑物主要有风门、风桥、风墙、风窗与风硐等。
如图3-20所示。
(1) 风门。
在井下平时行人、行车的巷道内设置的能够隔断风流与对风量进行调节的通风构筑物称为风门。
(2) 风桥。
在进、回风巷道的交叉点,为避免风流短路而建造的通风构筑物称为风桥。
根据风桥的服务年限,可分为永久性风桥与临时性风桥两大类。
永久性风桥有绕道式风桥与混凝土(或砖石)风桥;临时性风桥一般用木板或铁风筒构成。
(3) 风墙。
风墙又称“密闭”,就是为截断风流而在巷道中设置的隔墙。
凡就是不运输、不行人,又需遮断风流的井巷都应设有风墙,可用它来封闭采空区、火区与废弃的旧巷等。
(4) 风窗。
风窗又称“调节风门”,就是安装在风门或其她通风设施上可调节风量的窗口。
在并联网络中,若一个风路中风量需要增加,则可在另一风路中安设风窗,使并联风网中的风量按需供应,达到风量调节的目的。
(5) 风硐。
风硐就是联接主要通风机装置与回风井之间的一段巷道,断面形状通常就是圆形或拱形,以引导风流,减少通风阻力。
(a)(b)(c)(d)图3-20 通风构筑物示意图a—风门、风窗b—风桥c—风墙d—风硐三、矿井通风基本要求1、采区通风采区通风系统就是矿井通风系统的基本组成部分,就是指矿井风流从主要进风巷进入采区,流经有关巷道,清洗采掘工作面、硐室与其她用风巷道后,排到矿井主要回风巷的整个风流路线。
(1) 每一个生产水平与采区,必须布置单独的回风巷,实行分区通风。
采区进、回风巷必须贯穿整个采区的长度或高度。
严禁一段为进风巷,一段为回风巷。
采掘工作面、硐室都要采用独立通风。
采用串联通风时,必须符合《煤矿安全规程》的要求。
(2) 井下各地点按《煤矿安全规程》对风流中的瓦斯、二氧化碳、氢气与其她有害气体的浓度,风速以及温度,每人供风量的规定合理配风。
按井下同时工作的最多人数计算,每人每分钟供给风量不得少于4 m3。
要尽量减少采区漏风。
(3) 有煤(岩)与瓦斯(二氧化碳)突出危险的采煤工作面不得采用下行通风。
(4) 凡长度超过6 m而又不通风或通风不良的独头巷道,按盲巷管理。
2、采煤工作面通风采煤工作面通风主要采取全风压通风方式,即利用矿井主要通风机产生的风压与通风设施向工作面供风的通风方法。
采煤工作面常用的通风方式主要有U形、W形、Y形、Z形等, 如图3-21所示为常见的U形、Z形通风方式。
(a)(b)图3-21采煤工作面通风方式a—U形通风方式 b --Z形通风方式3、掘进通风掘进通风又称局部通风,其方法主要有全风压通风与局部通风机通风。
其中,局部通风机通风就是目前广泛采用的一种掘进通风方法,它有压入式、抽出式与混合式3种,如图3-22所示。
瓦斯喷出区域与煤(岩)与瓦斯(二氧化碳)突出煤层的掘进通风必须采用压入式。
(1) 压入式局部通风机与启动装置,必须安装在进风巷道中,距掘进巷道回风口不得小于10 m;全风压供给该处的风量必须大于局部通风机的吸入风量。
(2) 高瓦斯矿井、煤(岩)与瓦斯(二氧化碳)突出矿井、瓦斯矿井中高瓦斯区的煤巷、半煤岩巷与有瓦斯涌出的岩巷掘进工作面正常工作的局部通风机必须配备安装同等能力的备用局部通风机,并能自动切换。
(3) 严禁使用3台以上(含3台)的局部通风机同时向1个掘进工作面供风。
不得使用1台局部通风机同时向2个作业的掘进工作面供风。
图3-22掘进通风方式a—压入式 b—抽出式 c—混合式(4) 使用局部通风机通风的掘进工作面,不得停风;因检修、停电等原因停风时,必须撤出人员,切断电源。
恢复通风前,必须检查瓦斯。
只有在局部通风机及其开关附近10 m以内风流中的瓦斯浓度都不超过0、5％时,方可人工开启局部通风机。
(5) 掘进工作面的局部通风要实现“三专两闭锁”。
“三专”即专用变压器、专用开关、专用电缆,“两闭锁”即风电闭锁与瓦斯电闭锁。
复习思考题1、地质构造对煤矿安全生产有什么影响？2、煤矿井下生产系统有哪些？3、煤(岩)层产状三要素就是什么？4、什么就是地质构造?常见的构造形态有哪些？5、煤矿使用的爆破材料有哪些？如何实现安全爆破？6、什么就是矿山压力？矿山压力显现？7、矿井通风任务有哪些？8、简述矿井通风系统构成。
