房屋建筑学第11章屋顶
房屋建筑学课程课件——屋顶
坡度形成
返回
四、屋面防水
防水原理 屋面防水的“导”与“堵” ·导 ——按照屋面防水的不同要求，设置合理的排水坡
度，使得降于屋面的雨水，应势利导地排离屋面，以 达到防水的目的。（排水） ·堵 ——利用屋面防水盖料在上下左右相互搭接，形 成一个封闭防水覆盖层，以达到防水的目的.（防水）
返回
第二节 平屋顶
一、平屋顶的构造组成 二、平屋顶的防水 三、平屋顶的保温 四、平屋顶的隔热降温
返回本章
一、平屋顶的构造组成
平屋顶一般由面层（防水层）、结构层、保温隔热层和顶棚层等主要部分组成， 还包括保护层、结合层、找平层、隔气层等。
（1）承重层 又称结构层 （2）防水层 ➢ 卷材防水 ➢ 涂膜防水 ➢ 刚性防水 （3）保温层 （4）隔热层 （5）隔汽层 （6）找平层 （7）保护层 如图
➢平屋顶坡度<5%，一般2～3%； ➢坡屋顶坡度≥10%。
屋顶形式
平屋顶 坡屋顶 曲面屋顶
屋顶类型
屋顶类型
屋顶类型
屋顶类型
屋顶类型
圆攒尖顶
重檐庑(wǔ)殿顶
中国现代建筑屋顶
公共建筑屋顶 薄壳结构屋顶
充气膜结构屋顶
悬拉膜结构屋顶
悬索结构屋顶
返回
网架结构屋顶
个性建筑屋顶
三、屋面排水
材料找坡方式
结构找坡方式
2.排水方式的选择 屋面的排水方式分为无组织排水和有组织排水两大类。
⑴无组织排水：无组织排水又称自由落水，是指屋面的雨水由檐口自由 滴落到室外地面的一种排水方式.
无组织排水方式
（2）有组织排水方案 1）外排水方案
挑檐沟外排水 女儿墙外排水 女儿墙挑檐沟外排水 长天沟外排水 暗管外排水
房屋建筑学屋顶构造
坡屋顶构造
坡屋顶的坡面组织和名称 屋顶的坡面组织是由房屋平面 和屋顶形式决定的．对屋顶的 结构布置和排水方式均有一定 的影响 在坡面组织中，由于屋顶坡面 交接的不同而形成屋脊(正脊)、 斜脊、斜沟、檐口，内天沟和 泛水等不同部位和名称。水平 的内天沟构造复杂，处理不慎， 容易漏水，一般应尽量避免。
（四）雨水管的规格及间距
（1）材料：①铸铁②塑料③镀锌铁皮 （2）直径：50、75、100、125、200（mm）一般75～100mm （3）间距：①间距不超过18m（女儿墙）—24m（挑檐）②面积 200m2设一个 （4）验算方法：据当地每小时最大降雨量H(mm/h)和雨水管积水 面积表： 雨水管大集水面积（m2） 管径(mm) H(mm/h) 50 80 75 490 310 100 880 548 125 1370 855 150 1970 1230 200 3500 2190
屋顶的类型
2.平屋面: 屋面防水材料为油毡、现浇砼、涂料等 ,坡 度最大不超过 10% ，一般常用坡度为 2 ～ 3 ％。 3.其他形式的屋顶： 球型、悬索、折板、不规则
二、设计要求： （1）防水和排水、保温隔热、防火、抵抗侵蚀、构造 简单、施工方便、造价经济。功能方面
（2）坚固耐久、有足够的承载能力、自重轻。结构方
上一张 下一张 主 页
退 出
如何正确选用防水材料：
3、根据地基变形程度、结构形式、当地年温差和日温差以
及震动等因素，选择拉伸性能相适应的防水材料； 4、根据防水层的暴露状况，选择耐紫外线、耐老化保持率 高或耐霉烂性能相适应的防水材料； 5、根据屋面防水构造形式，对于复合防水屋面，选用材性 相容的防水材料
二、屋顶排水方式
（一）排水方式：有组织防水、无组织防水
房屋建筑学辅导资料十六
房屋建筑学辅导资料十六主题：第十一章变形缝学习时间：2014年7月14日－7月20日内容：本周主要学习第十一章变形缝，本章内容较少，同学们掌握变形缝的概念、变形缝的种类以及各种变形缝的适用情况即可。
一、学习要求1、掌握变形缝的概念；2、了解伸缩缝的构造；3、掌握沉降缝的设置及构造；4、掌握沉降缝的设置及构造。
二、主要内容第十一章变形缝建筑物由于受气温变化、地基不均匀沉降以及地震等因素的影响，使结构内部产生附加应力和变形，如处理不当，将会造成建筑物的破坏，产生裂缝甚至倒塌，影响使用与安全。
其解决方法有二：一是加强建筑物的整体性，使之具有足够的强度与刚度来克服这些破坏应力，不产生破裂；二是预先在这些变形敏感部位将结构断开，留出一定的缝隙，以保证各部分建筑物在这些缝隙中有足够的变形宽度而不造成建筑物的破损。
这种将建筑物垂直分割开来的预留缝隙称为变形缝。
变形缝有三种，即伸缩缝、沉降缝合防震缝。
变形缝的材料及构造应根据其部位和需要分别采取防水、防火、保温、防虫害等安全防护措施，并使其在产生位移或变形时不受阻，不被破坏。
第一节伸缩缝（一）伸缩缝的设置建筑物因受温度变化的影响而产生热胀冷缩，在结构内部产生温度应力，当建筑物长度超过一定限度时，建筑平面变化较多或结构类型变化较大时，建筑物会因热胀冷缩变形较大而产生开裂。
为预防这种情况发生，常常沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙，将建筑物断开。
这种因温度变化而设置的缝隙就称为伸缩缝或温度缝。
伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。
伸缩缝是将基础以上的建筑构件全部分开，并在两个部分之间留出适当的缝隙，以保证伸缩缝两侧的建筑构件能在水平方向自由伸缩。
缝宽一般在20~40mm。
（二）伸缩缝构造Ⅰ、伸缩缝的结构处理1、砖混结构变形缝最好设置在平面图形有变化处，以利隐蔽处理。
2、框架结构框架结构的伸缩缝结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。

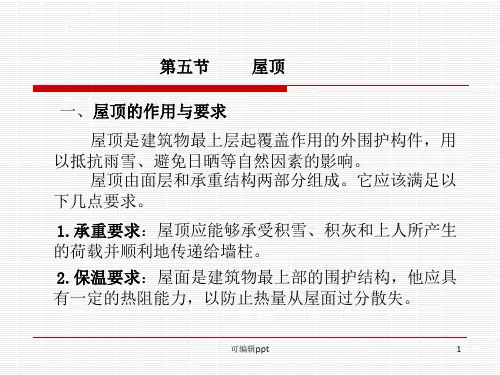

房屋建筑学-屋顶
高聚物改性沥青卷材：SBS改性沥青防水卷材 合成高分Leabharlann 卷材：三元乙丙橡胶、聚氯乙烯防水卷材
2、卷材胶粘剂—冷底子油、沥青胶
可编辑ppt
14
可编辑ppt
15
（二）卷材防水屋面构造
1、构造层次
a、基本层次 结构层 找平层 结合层 防水层 保护层
b、辅助层次 保温层 隔汽层 找坡层
(2) 有组织排水——雨水经过天沟、雨水管等排水装置 被引导至地面或地下管沟的一种排水方式。
可编辑ppt
9
可编辑ppt
10
(3) 有组织排水的方案
可编辑ppt
11
4. 屋面排水组织设计 — 将屋面划分成若干个 排水区，将各区的雨水分别引向各雨水管，合理的 确定排水装置的规格、数量、位置
(1) 划分排水区域——每雨水口负担200m2 (2) 确定排水坡面的数目
做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。 做法如图所示：
可编辑ppt
18
可编辑ppt
19
2、挑檐口构造 构造要点：有组织排水做好卷材收头，使屋顶四周的卷材封 闭，避免雨水渗入。无组织排水檐沟的收头处通常用油膏嵌 实。做法如图所示：
可编辑ppt
20
3、 天沟
天沟定义：屋面上的排水沟 三角形天沟：女儿墙外排水采用，跨度不大 矩形天沟：多雨地区或跨度大的建筑，汇水量大
3.其它形式的屋顶：这部分屋顶坡度变化大、类型多，大多
应用于特殊的平面中。常见的有网架、悬索、壳体、折板等
类型。
可编辑ppt
5
可编辑ppt
6
可编辑ppt
7
三、 屋顶排水设计 1. 屋顶坡度表示方法
房屋建筑学屋顶课件
檐沟采用现浇或预制的钢筋混凝土槽形板， 与圈梁连成整体，沟底为低强度混凝土垫成的 纵向排水坡，防水层挑出屋面做滴水。
•房屋建筑学屋顶
•75
（3）檐口构造
c.女儿墙外排水檐口
檐口做成三角形断面天沟。构造处理基 本等同女儿墙泛水做法。天沟内需设有纵向 排水坡度。
•房屋建筑学屋顶
•76
✓常见形式：单坡顶、硬山两坡顶、悬山两 坡顶、四坡顶、卷棚顶、庑殿顶、歇山顶、 圆攒尖顶
✓中国传统屋顶共分九级，其中以重檐庑殿 顶、重檐歇山顶为级别最高，其次为单檐 庑殿、单檐歇山顶，再次是悬山顶，硬山 顶，攒尖顶，卷棚顶，半坡顶。
•房屋建筑学屋顶
•4
（1） 庑殿顶
四面斜坡，有一条正脊和四条斜脊，屋面 稍有弧度，宋时称四阿顶。
高低跨内排水
➢内落外排水
•房屋建筑学屋顶
•34
（1）挑檐沟外排水
屋面雨水汇集到悬挑在墙外的檐沟 内，从雨水管排下
•房屋建筑学屋顶
•35
（2）高低跨挑檐沟外排水
建筑物出现高低跨时，可将高跨雨水 排至低跨屋面，从低跨挑檐沟内引入雨水 管
•房屋建筑学屋顶
•36
（3）女儿墙外排水
将外墙升高形成女儿墙，雨水穿过女 儿墙留至室外雨水管
✓常见形式：拱结构、薄壳结构、悬索结构、 网架结构等
✓这些结构形式多用于较大跨度的公共建筑
•房屋建筑学屋顶
•16
马鞍形屋面
•房屋建筑学屋顶
•17
球面组合的屋面
•房屋建筑学屋顶
•18
圆锥面组成的屋面
•房屋建筑学屋顶
•19
•房屋建筑学屋顶
•20
•房屋建筑学屋顶
房屋建筑学知识点整理
房屋建筑学知识点第一章民用建筑设计概论1、构成建筑的基本要素是建筑功能、建筑技术、建筑形象。
2、建筑物的设计使用年限主要依建筑物的重要性和规模来划分等级。
3、不燃烧体：砖、石、混凝土等天然或人工的无机矿物材料和金属材料。
难燃烧体：沥青混凝土、水泥石棉板、板条抹灰。
燃烧体：木材等。
4、耐火极限用小时（h）表示。
5、设计任务的必要条件：主管部门的批文、城建部门的批文、设计任务书。
6、建筑工程设计一般分为初步设计和施工图设计两个阶段。
7、人体尺度及人体活动所需的空间尺度是确定建筑内部各种空间尺度的主要依据。
8、建筑模数：基本模数和导出模数。
导出模数：扩大模数和分模数。
9、基本模数是模数协调中选用的基本尺寸单位。
基本模数的数值为100mm，其符号为M，一般是3M。
第二章建筑平面设计1、功能空间：主要使用部分、辅助使用部分和交通联系部分。
2、房间是组成建筑物的最基本单位。
3、一个房间的面积由家具设备占用面积、人们使用活动所需的面积和房间内部的交通面积。
4、矩形教室的优点：便于家具布置、房间平面利用率较高。
结构简单，施工方便，且便于构件统一，有利于建筑构件的标准化。
5、《中小学校设计规范》：第一排课桌前沿与黑板的水平距离不宜小于2.2m；最后一排课桌的后沿与黑板的水平距离小学不宜大于8m，中学不宜大于9m；前排边座座椅与黑板远端的水平视角不应小于30°。
6、楼梯的基本形式：直跑楼梯、双跑平行楼梯、转角楼梯、三角楼梯。
7、楼梯间的形式：开敞式、封闭式、防烟楼梯间。
8、建筑平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合、混合式组合。
9、日照间距的计算公式：L=H/tanhL-----日照间距H-----南向前排房屋檐口至后排房屋底层窗台的高度h-----当地冬至日或大寒日正午12时的太阳高度角1/tanh-----日照间距系数第三章建筑剖面设计1、C值：视线升高值C值与人眼睛到头顶的高度及视觉标准有关，一般为120mm。
房屋建筑学第十一章屋顶课件
屋顶坡度的形成有材料找坡和结构找坡两种做法。 a.材料找坡 by materials
材料找坡是指屋顶坡度由垫坡材料形成。平屋顶材料找坡 宜为2%~3%。 b.结构找坡 by structure
结构找坡是屋顶结构自身应带有排水坡度，平屋顶结构找 坡宜为3%。
材料找坡天棚面平整，但增加屋面荷载；结构找坡，构造 简单，不增加荷载，但天棚顶倾斜，室内空间不够完整。
做好泛水上口的卷材收头固Leabharlann 。挑檐口Cornices构造
挑檐口分为无组织排水和有组织排水两种做法。 无组织排水挑檐口不宜直接采用屋面板外挑，因其温度变
形大，易使檐口抹灰砂浆开裂，引起爬水和尿墙现象。比较 理想的是采用与圈梁整浇的混凝土挑板。挑檐口构造的要点 是檐口800mm范围内卷材应采取满贴法，为防止卷材收头处 粘贴不牢，出现“张口”漏水，在混凝土挑口上用细石混凝土 或水泥砂浆先做一凹槽，然后将卷材贴在槽内，将卷材收头 用水泥钉钉牢，上面用防水油膏嵌填。
保护层 设置保护层的目的是保护防水层，使卷材不 致因光照和气候等的作用迅速老化，防止沥青类卷材的沥青 过热流淌或受到暴雨的冲刷。上人屋面的保护层又是楼面面 层，故要求保护层平整耐磨。保护层分格缝应尽量与找平层 分格缝错开。
涂刷粘结材料glue
平屋面卷材防水
铺设防水卷材
防水卷材搭接
热熔接法
胶接法
面之上的女儿墙、烟囱等的壁面与屋顶的交接处是最容易漏 水的地方。必须将屋面防水层延伸到这些垂直面上，形成立 铺的防水层，称为泛水。
将屋面的卷材防水层继续铺至垂直面上，其上再加铺一 层附加卷材，泛水高度不得小于250mm。
屋面与垂直面交接处应将卷材下的砂浆找平层抹成直径 不 小 于 1 5 0 mm的 圆 弧 形 或 4 5 ° 斜 面 。
房屋建筑学屋顶
首 页
层，这种屋面称为刚性防水屋面。
防水层 隔离层 找平层 屋面基层
章
防水层
节 页
隔离层
退
找平层
出
屋面基层
>6.2.2 平屋顶防水>1.刚性防水屋面
1 防水措施
施工时，多余水在水泥硬化过程中，蒸发形成许多空 下 一
隙和相互连贯的毛细管网。因此普通的混凝土或水泥砂浆 页
退
须进行防水措施，才能做为防水层。
一道防水设防，或两种防 水材料复合使用
退 出
防水层、平瓦、油毡瓦等材料
Ⅳ 非永久性的 级 建筑
5年
可选用二毡三油沥青防水卷材、高聚物 改性沥青防水涂料、沥青基防水涂料、
波形瓦等材料
一道防水设防
6.2.1 平屋顶排水
1 排水坡度
下 一
页
退
屋面排水若要通畅，首先要选择合适的屋面排水坡度。 回
从排水效果的角度考虑，坡度越大越好；从结构、经济及
凝后加少量干水泥，收水后用铁板压平。
>6.2.2 平屋顶防水>1.刚性防水屋面
2 变形防止措施
1 变形原因
下
一
页
裂缝是刚性防水层最大的问题。导致刚性防水层开裂 退
的原因有：
回
课
气候变化和太阳辐射引起的热胀冷缩
首 页
屋面板受力后的挠曲变形
章 节
页
墙身坐浆收缩 退
地基沉降
出
屋面板徐变
材料收缩对防水层的影响
章 节
页
设置滑动支座 纸筋石分屋灰面仓等板缝。顶服端务之面间积或在与15女～儿25墙m2左之右间，的端间 退 出 距缝应在用3～弹5性m。物进填深缝在。10m以内的房屋，可在
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑精选课件
13
流水别墅
平屋顶
建筑精选课件
14
平屋顶是现代建筑常见的屋顶形式
建筑精选课件
15
建筑精选课件
16
平屋顶具有其他形式所没有的好处
建筑精选课件
17
建筑精选课件
18
海阔天空
建筑精选课件
19
坡屋顶
建筑精选课件
20
建筑精选课件
21
建筑精选课件
22
建筑精选课件
23
建筑精选课件
24
第五章 屋顶构造设计
本章的主要内容
概述性问题介绍
平屋顶的排水构造
平屋顶的防水构造
坡屋顶构造
平屋顶的保温与隔热构造
建筑精选课件
1
屋顶是建筑物的一个重要组成部分，是 房屋最上层的覆盖构件，起承重和围护的作 用。
建筑精选课件
2
屋顶有各种不同的形式……
建筑精选课件
3
建筑精选课件
4
建筑精选课件
5
建筑精选课件
64
刚性防水层上的分格缝
建筑精选课件
65
建筑精选课件
66
第二节 钢筋砼平屋顶排水构造
一、排水坡度的形成方式 二、排水组织方式
三、组织设计的几个要求
四、排水组织设计与表达
建筑精选课件
67
一.坡度形成方式
平屋顶坡度形成方式有材料找坡和结构找坡 两种做法。
材料找坡
结构找坡
建筑精选课件
68
1.材料找坡 材料找坡是指屋面板呈水平搁置，
建筑精选课件
10
承重作用是指—— 承受自重：即自身的重量，也称恒载。 承受活动荷载：如：雨雪的荷载、风力的 作用、上人活动的人的重量、屋顶花园的 荷载等。
建筑精选课件
11
第一节 屋顶概述
一.屋顶的类型 二.屋顶材料与坡度的关系 三.屋顶的组成与各组成作用
建筑精选课件
12
一.屋顶的类型
按外形分类可分为 平屋顶——坡度小于5％的屋顶，常 用2％～5％ 坡屋顶——坡度一般大于10％ 其它屋面
利用轻质材料垫置而构成得一种方法， 因而材料找坡又称垫置坡度。 常用找坡材料有水泥炉渣，石灰炉渣 等，找坡材料最薄处以不小于30mm厚为 宜。
建筑精选课件
69
材料找坡做法可获得室内的水平顶棚面， 空间完整，但找坡材料增加了屋面荷载，且 多费材料和人工。
当屋顶坡度不大或需设保温层时广泛采 用材料找坡这种做法.
建筑精选课件
71
二、排水方式
分为有组织和无组织排水两类
无组织排水又称自由落水，是指屋面雨水直接从檐口落 自室外地面的一种排水方式。这种做法具有结构简单、造 价低廉的优点，但屋面雨水自由落下会溅湿墙面，外墙墙 角常被飞溅的雨水侵蚀，影响到外墙得坚固耐久性，并可 能影响人行道得交通。
无组织排水方式主要适用于少雨地区或一般低层建筑， 不宜用于临街建筑和高度较高得建筑。
建筑精选课件
36
二.屋面覆盖材料与坡度的关系：
建筑精选课件
37
建筑精选课件
38
坡屋顶上机平瓦
建筑精选课件
39
建筑精选课件
40
建筑精选课件
41
S型瓦
建筑精选课件
42
钢瓦
建筑精选课件
43
玻纤瓦
建筑精选课件
44
钢板瓦
建筑精选课件
45
压型钢板
建筑精选课件
46
建筑精选课件
47
屋顶材料与坡度的关系
屋顶主要由面层、承重结构、顶棚三部分组成。 屋顶暴露在大气中，直接受自然界的影响，因此 要求面层所用材料应有较好围护功能,能抵御大自然风、 雨、雪、霜、太阳辐射等的侵袭，并具有一定的耐久 性。
建筑精选课件
51
建筑精选课件
52
面层：
包括防水层、保温层或隔热层等。 保温或隔热层是为保证建筑物具有良
好的室内环境而设置的构造层，是轻质、 多孔的材料。
建筑精选课件
70
2.结构找坡
结构找坡是指将屋面板倾斜搁置在墙体或屋面梁 及屋架上的一种做法，因此结构找坡又称搁置坡度。
这种做法不需在屋面上另加找坡层，具有构造简 单、施工方便、节省人力和材料，减轻屋顶自重的优 点，但室内顶棚面是倾斜的，不够美观。因此结构找 坡常用于设有吊顶棚或室内美观要求不高的建筑工程 中。 幻灯片 68
建筑精选课件
25
重檐庑殿
建筑精选课件
26
圆攒尖顶
建筑精选课件
27
悬山顶
硬山顶
建筑精选课件
28
歇山顶
建筑精选课件
29
卷棚顶
建筑精选课件
30
六角尖顶
建筑精选课件
31
四角攒尖顶
建筑精选课件
32
其他类型的屋顶
建筑精选课件
33
建筑精选课件
34
建筑精选课件
35
正在建筑的国家大剧院——水滴状造型
（年降雨量≤900MM，檐高≤10米；
年降雨量＞900MM，檐高≤8米；）
建筑精选课件
72
无组织排水
建筑精选课件
73
有组织排水是指屋面雨水通过排水系统， 有组织地排至室外地面或地下管沟的一种排水 方式。这种排水方式具有不妨碍人行交通、不 易溅湿墙面的优点，因而在建筑工程中应用非 常广泛。但与无组织排水相比，其构造较复杂， 造价相对较高。
建筑精选课件
48
屋面覆盖材料与坡度的关系：
材料面积越大，坡度越小。反之相反。 坡度大时，以排水为主，以堵为辅，故覆盖材料面积 可以小些。 坡度小时，因排水速度慢了，所以应以堵水为主，故 覆盖材料面积应该大些。 ———这就是导水和堵水的辨证关系
建筑精选课件
49
坡度的表达方式
建筑精选课件
50
三.屋顶的组成与各组成作用
57
例：各类型屋面构造组成： ——铺块材非保温上人屋顶
建筑精选课件
58
——铺块材保温上人屋顶
建筑精选课件
59
非上人屋顶
建筑精选课件
60
非上人保温屋顶
建筑精选课件
61
细石混凝土复合防水 （保温）
建筑精选课件
62
非上人架空隔热保温屋面
建筑精选课件
63
细石混凝土复合防水 （非保温）
建筑精选课件
6
屋顶的形式是建筑 造型的一个重要因素。
建筑精选课件
7
很多大型建筑屋顶的造型就是建筑的造型
建筑精选课件
8
尽管屋顶的形式不同，
却总是建筑的一个覆盖构
件
建筑精选课件
9
屋顶暴露在大气中，直接受自然界的 影响，起着对建筑的围护作用和承重的作 用。 围护作用体现在——
屋顶抵御大自然风、雨、雪、霜、太 阳辐射等自燃因素的侵袭。
建筑精选课件
53
屋顶常用的防水卷材
建筑精选课件
54
建筑精选课件
55
承重结构：
屋顶承重结构用以承受屋顶得全部荷载， 为保证建筑物坚固耐久，结构形式的选择应具 有足够的强度和刚度。
建筑精选课件
56
顶棚：
顶棚层则根据屋顶形式及使用功能得要求 采用直接式顶棚或悬吊式顶棚。构造同楼盖顶棚。
建筑精选课件
建筑精选课件
74
有组织排水又分为外排水、内排水。 外排水分为：
●女儿墙外排水 ●檐沟外排水 ●女儿墙挑檐外排水
