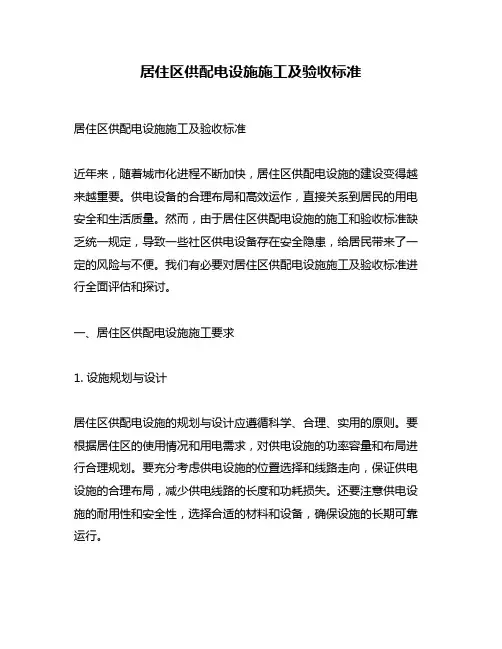

居住区供配电设施施工及验收标准
居住区供配电设施施工及验收标准居住区供配电设施施工及验收标准近年来，随着城市化进程不断加快，居住区供配电设施的建设变得越来越重要。
供电设备的合理布局和高效运作，直接关系到居民的用电安全和生活质量。
然而，由于居住区供配电设施的施工和验收标准缺乏统一规定，导致一些社区供电设备存在安全隐患，给居民带来了一定的风险与不便。
我们有必要对居住区供配电设施施工及验收标准进行全面评估和探讨。
一、居住区供配电设施施工要求1. 设施规划与设计居住区供配电设施的规划与设计应遵循科学、合理、实用的原则。
要根据居住区的使用情况和用电需求，对供电设施的功率容量和布局进行合理规划。
要充分考虑供电设施的位置选择和线路走向，保证供电设施的合理布局，减少供电线路的长度和功耗损失。
还要注意供电设施的耐用性和安全性，选择合适的材料和设备，确保设施的长期可靠运行。
2. 施工过程管理居住区供配电设施的施工过程应严格按照相关规范和标准进行管理。
施工前，要制定详细的施工方案，并明确责任分工和施工时间节点。
施工过程中，施工人员应具备相应的资质和技能，并按照施工方案进行操作，避免人为疏忽和错误操作导致的安全事故。
施工结束后，应进行验收，确保供电设施的安全可靠。
二、居住区供配电设施验收标准1. 设备安全性能验收居住区供配电设施的设备安全性能是验收的重点之一。
包括供电变压器、开关设备、电缆、保护装置等设备的运行状态、耐压能力、绝缘性能等指标需要进行全面检测和测试，确保设备安全可靠。
还需要检查设备的接地情况，确保设备线路的安全接地，避免电气事故的发生。
2. 供电可靠性验收居住区供配电设施的供电可靠性是居民用电的关键。
在验收过程中，需要测试供电设施的负荷容量和稳定性，确保设施能够满足居民日常用电需求，并能够在突发情况下保证供电不中断。
还需要检查供电设施的备用电源和过载保护装置状况，确保设施的安全可靠。
3. 维护管理要求验收居住区供配电设施的维护管理要求对设施的长期运行和居民的用电安全至关重要。
关于新建居住区供配电设施新标准部分情况说明共22页PPT
谢谢！
36、自己的鞋子，自己知道紧正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
关于新建居住区供配电设施新标准部
分情况说明
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
居住区供配电设施建设标准(释义)
《居住区供配电设施建设标准》（DGJ32/J11-2005）条文释义二00五年九月目次1总则2名词术语3供配电设计3.1 负荷性质的确定3.2 负荷容量统计3.3 居住区供电3.4 配套设施3.5 配电装置接地3.6 电能计量4设备选型4.1 高压设备4.2 低压设备4.3 计量表箱4.4 与各类智能系统的接口5施工与验收5.1 施工5.2 竣工验收附录居住区供电方案典型设计示例1 总则1.0.1为适应人民生活水平日益增长的需要，保障广大业主可靠电力供应的合法权益，促进居住区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我省城市经济发展和配电网现状，本着以人为本、安全、经济、实用、适度超前的原则，特制定本标准。
[释义]本条是标准的编制目的，强调了居住区内供配电设施的建设应以满足人民生活水平日益增长的需要为目标，突出安全、经济、实用和适度超前的原则。
1.0.2 本省行政区域内新建居住区及住宅建筑的供配电设施建设均应执行本标准，改建、扩建的居住区供配电设施建设应参照本标准。
[释义]本条说明了标准的适用范围，即江苏省行政区域内新建的居住区及住宅建筑，其供配电设施应按照本标准的要求进行建设，已建成交付使用的居住区及住宅建筑在进行改建、扩建时应参照本标准进行供配电设施的建设。
1.0.3 居住区供配电设施的建设应符合当地电力发展及城市发展规划。
视居住区建设规模及容量大小，应考虑预留35kV-110kV变电站的站址及电力通道。
供配电系统的设计应与居住区详规设计同步。
[释义]本条强调了居住区的供配电设施的建设应符合当地电力发展及城市发展的规划要求，特别是居住区范围较大时，应根据电力发展规划预留建设35-110 kV 公用变电站的所址及输电线路（电缆）的通道。
为了确保居住区内供配电设施所需占用的位置及通道能得到预留，在进行居住区详细规划设计时，应同步委托有资质的设计单位开展居住区供配电系统的规划设计。

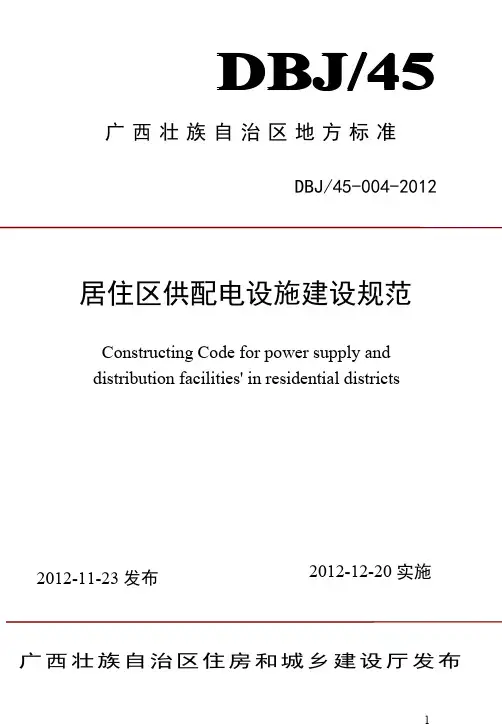

DBJ45-004-2012广西《居住区供配电设施建设规范》桂建标[2012]77号
![DBJ45-004-2012广西《居住区供配电设施建设规范》桂建标[2012]77号](https://img.taocdn.com/s3/m/139f73ce6137ee06eff9189d.png)
Contents
1 General provisions ………………………………………………… 1 2 Terms ………………………………… ………………………… 2 3 Design of Power Supply and Distribution ………………………… 3
3.1 Load Category……………….………………………………3 3.2 Load Calculation ……………………………………………4
j41广西壮族自治区地方标准dbj4j455dbj450042012居住区供配电设施建设规范constructingcodeforpowersupplyanddistributionfacilitiesinresidentialdistricts20121123发布20121220实施广西壮族自治区住房和城乡建设厅发布前1言居住区供配电设施建设规范db45t5622008自2009年实施以来对规范广西居住区供配电设施建设提高居住区供电安全可靠性起到了积极的推动作用
4
3.2.2 公共服务设施用电容量按设计用电设备容量统计。 设备容量不明确时，负荷计算应不低于以下负荷密度：办公 60 W/m2～100 W/m2；商业（含商铺、会所）100 W/m2～150 W/m2。 3.2.3 配变安装容量应按表 3.2.3 配置系数进行配置。配 变容量应按单台供电范围独立计算。
1 十九层及以上居住类建筑的电梯、泵房、消防设施、 应急照明、航空障碍照明、走道照明、值班照明、安防系统 用电等；
2 建筑高度超过 50m 或 24m 以上部分的任一楼层的建 筑面积超过 1500m2 的商住楼的电梯泵房、消防设施、应急 照明、航空障碍照明、走道照明、值班照明、安防系统用电 等；
江苏省电力公司新建居住区供配电工程培训课件
江苏省电力公司新建居住区供配电工程服务管理办法第一章总则第一条为了规范居住区（含商住两用，下同）供配电工程管理，提高为客户服务水平，保证供用电安全，依据省物价局颁发的《江苏省新建居住区供配电工程价格管理暂行办法》等有关规定，制定本办法。
第二条新建居住区供配电工程服务包括居住区供配电设施的建设、运行、维护、抢修、更新改造等内容。
新建居住区供配电工程建设是指从电网电源点起至居民电能计量装置（含表箱、电表）以及低压供电公建设施的产权分界处止的电气工程建设，包括供配电设施的设计、材料和设备购置、安装、调试等。
注：居住区公建电气设施产权分界处，见附录五。
第三条居住区供配电工程服务费（以下简称：工程服务费）由供电公司按照省、市价格管理部门的规定向居住区建设单位统一收取、集中管理、统筹使用。
居住区供配电工程建成后由供电公司负责供配电设施日常运行、维护、抢修和更新改造。
第四条居住区供配电工程由供电公司按照省经贸委、建设厅颁布的《居住区供配电设施建设标准》（DGJ32/J11-2005）统一建设，其工程质量应符合国家和省有关规定要求。
第五条新建居住区供配电工程的设计、物资采购、施工、监理等实行招投标制和工程建设监理制。
第六条本办法适用于江苏省电力公司所属各级供电公司。
第二章市、县供电公司管理部门职责第七条营销部门负责受理新建居住区用电咨询和申请、收取工程服务费及装表接电。
负责组织相关部门进行现场勘查，组织公司供电方案审查会，经审定后，向居住区工程建设单位答复正式供电方案；负责牵头办理与居住区建设单位签订《居住区供配电工程服务协议》的手续；负责核实居住区最终供电计费建筑面积、收取居住区供配电工程服务费；负责居住区供配电设施产权分界处以下的用户电气工程的设计审查、竣工验收。
第八条生产技术部、配电运检中心负责本单位居住区供配电工程建设全过程管理工作，包括设计、施工、验收、监理、送电等；负责居住区供配电设施建成后的运行维护、应急抢修、备品备件、供电可靠性、电能质量等专业管理工作；参与供电方案的现场勘查与制定；参与签订《居住区供配电工程服务协议》。
住宅小区供配电设计培训课件(国网)-带案例讲解
6
B
60<S≤90
8
C
90<S≤140
10
当单套住宅建筑面积大于140m²时，超出的建筑面积可按30W/m²~40W/m²计算用电 负荷.
11
小区概况 及总图
本次工程为高安市金象房地产“金象 御景”商住小区配电工程，小区共17 栋，合计住户912户。其中：
多层楼共13栋，为1#、2#、3#、5# 为7层、6#、7#、8#、9#、10#、11# 、12#、13#、16#楼为9层（绿色部 分）；
第二类负荷：凡因为突然停电会造成大量废品、产量显著下降或企业内运输 停顿。
第三类负荷：是指除一类、二类负荷外的其他负荷。本工程主要包含高层普 通住宅、多层住宅、商铺、车库等，属于规范规定的二级负荷。
本次小区户表为三级负荷，保安为二级负荷，二级负荷采用双回路供电，每
回线路能承受100%的负荷，双电源用户一般采用一路电源供电、一路电源备
柜一部分出线至物业专变、保安专变供电，在出线前设置产权分界点 讲量箱，由讲量箱引出电缆至物业专变高压进线柜AH1、保安专变高 压进线柜AH1；（专变一般设置在小区地下配电室） 3、备用电源敷设至小区引入地下室至配电室保安高压进线柜AH2，与 AH1高压进线柜形成电气与机械联锁；（见下图10kV主接线系统图）
商住楼：下部商业用房与上部住宅组成的建筑。 低层住宅：一至三层的住宅； 多层住宅：四至六层的住宅； 中高层住宅：七至九层的住宅； 高层住宅：十层及以上的住宅(>27m居住类建筑)。
4
供电方案批复及收资
供电方案批复： 需拿到国网供电公司营销部小区供电方案的答复单；
收资情况： 1、城建规划总平面施工图； 2、每栋楼电气施工图； 3、地下室电气施工图; 4、设计委托书等。
广西居住区供配电设施建设规
不小于 0.9 不小于 0.8 不小于 0.7
5
3.3 居住区供电
3.3.1 电源要求：居住区一级负荷应由双重电源供电，当 一电源发生故障时，另一电源不应同时受到损坏。
4
3.2.2 公共服务设施用电容量按设计用电设备容量统计。 设备容量不明确时，负荷计算应不低于以下负荷密度：办公 60 W/m2～100 W/m2；商业（含商铺、会所）100 W/m2～150 W/m2。 3.2.3 配变安装容量应按表 3.2.3 配置系数进行配置。配 变容量应按单台供电范围独立计算。
2
配电变压器的容量（kVA）或低压配电线路馈送容量（kW） 与居住区用电负荷（kW）之比值。 2.0.9 表前线 Service wire
从用户低压分接点至用户电表之间的导线。 2.0.10 入户线 House wire
从用户电表至住宅内总开关之间的导线。
3 供配电设计
3.1 负荷性质的确定
3.1.1 根据国家有关规定，居住区内建筑物及配套设施负 荷按性质不同分为一、二、三级负荷。 3.1.2 居住区内一级负荷主要有：
Facilities of residential districts 特指专供居住区住宅用电的供配电设施，其范围包括从 原有公共配电网接入点至居民用户电表之间的供配电设施。 2.0.4 配电站 Distribution substation 10 kV 以下交流电源经配电变压器变压后对用电设备供 电的设备及其配套建筑物。 2.0.5 配电变压器 Distribution transformer 将 10 kV 电压等级变压成为 0.4 kV 电压等级的配电设 备，简称配变。按绝缘材料可分为油浸式配变（简称油变）、 干式配变（简称干变）；按供电对象可分为公用配变和专用 配变，简称公变和专变。 2.0.6 户外开关箱 Outdoor switchgear 将若干开关柜置于同一箱体内，用于汇集和分接电缆的 户外10kV配电设备。 2.0.7 电能计量装置 Power measure device 包括各种类型电能表、计量用电压、电流互感器及其二 次回路、电能计量柜(箱)、电能量采集的终端设备等。 2.0.8 配置系数 Configuration coefficient
[整理]DGJ32J11-居住区供配电设施建设标准.
![[整理]DGJ32J11-居住区供配电设施建设标准.](https://img.taocdn.com/s3/m/3ece064b4b35eefdc8d33388.png)
DGJ江苏省工程建设标准DGJ32/J11-2005居住区供配电设施建设标准The Standard of Power Supply Distribution Facilities’Constructing for Residential Districts2005—9—15发布2005—9—15实施江苏省建设厅审定发布江苏省经济贸易委员会前言《居住区供配电设施建设标准》是遵照国家和我省有关对居住区供配电设施建设的方针、政策，依据国家、江苏省相关规范、标准、导则，参照其它省市调研成果，结合我省实际情况进行编制的。
本标准的编制，目的在于指导、规范全省居住区供配电设施的配置设计、方案选定、设备选型、安装施工及验收。
本标准共分五章，主要内容有：1、总则；2、名词术语；3、供配电设计；4、设备选型；5、施工与验收；附录。
本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。
在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。
本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准参编单位：江苏省建筑设计研究院南京市民用建筑设计研究院有限责任公司本标准主要起草人员：李强、季强、周大平、蒋斌、姜宁、李宝仪、邹万流、李杰、仇新宇、陈军、张卫民、卢文亮、陈杰、林琦、李子韵、徐高升目次1总则2名词术语3供配电设计3.1 负荷性质的确定3.2 负荷容量统计3.3 居住区供电3.4 配套设施3.5 配电装置接地3.6 电能计量4设备选型4.1 高压设备4.2 低压设备4.3 计量表箱4.4 与各类智能系统的接口5施工与验收5.1 施工5.2 竣工验收附录A：居住区供电方案典型设计示例B：参考文献1 总则1.0.1 为适应人民生活水平日益增长的需要，保障广大业主可靠电力供应的合法权益，促进居住区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我省城市经济发展和配电网现状，本着以人为本、安全、经济、实用、适度超前的原则，特制定本标准。
