锚杆挡土墙概述
锚杆挡土墙概述
【学员问题】锚杆挡土墙概述？
【解答】锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。
锚杆是一种新型的受拉杆件，它的一端与工程结构物联结，另一端通过钻孔、插人锚杆、灌浆、养护等工序锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。
在50年代以前，锚杆技术只是作为施工过程的一种临时措施，例如临时的螺旋地锚以及采矿工程中的临时性木锚杆或钢锚杆等。
50年代中期以后，西方国家在隧道工程中开始采用小型永久性的灌浆锚杆和喷射混凝土代替衬砌结构。
60年代以后，锚杆
技术迅速发展并广泛应用到土木工程的许多领域中。
作为轻型的支挡结构，锚杆挡墙取代笨重的重力式圬工挡土墙，可以节省大量圬工材料，现已广泛用于公路、铁路、煤矿和水利等支挡工程中。
锚杆挡土墙由于锚固地层、施工方法、受力状态以及结构形式等的不同，有各种各样的形式。
按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙，如图6-1所示。
柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，如图6-1a）所示。
肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板
上，并通过挡土板传给肋柱，再由肋柱传给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后土体的稳定。
壁板式锚杆挡土墙是由墙面板（壁面板）和锚杆组成，如图6-1b）所示。
墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面
板传给锚杆，后者则依靠锚杆与周围地层之间的锚固力（即抗拔力）抵抗土压力，以维持挡土墙的平衡与稳定。
目前多用柱板式锚杆挡土墙。
锚杆挡土墙可根据地形设计为单级或多级（如表11所示），每级墙的高度不宜大于8m，具体高度应视地质和施工条件而定。
在多级墙的上、下两级墙之间应设置平台，平台宽度一般不小于1.5m.平台应用厚度不小于0.15m的。
C15混凝土封闭，并设向墙外倾斜的横坡，坡度为2%.
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

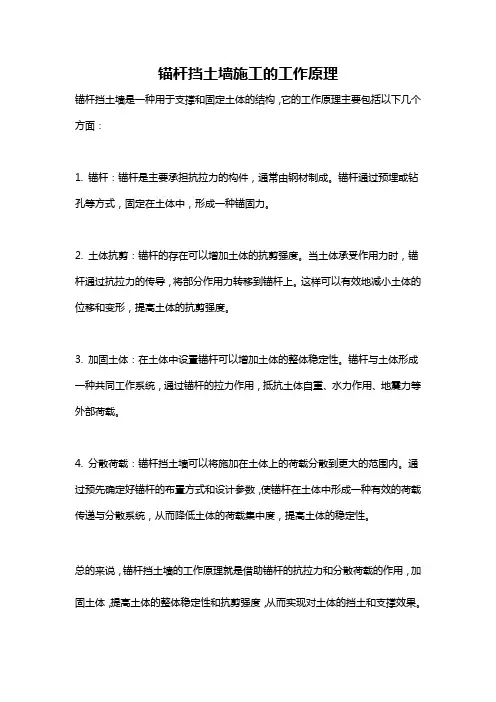

锚杆挡土墙施工的工作原理
锚杆挡土墙施工的工作原理
锚杆挡土墙是一种用于支撑和固定土体的结构，它的工作原理主要包括以下几个方面：
1. 锚杆：锚杆是主要承担抗拉力的构件，通常由钢材制成。
锚杆通过预埋或钻孔等方式，固定在土体中，形成一种锚固力。
2. 土体抗剪：锚杆的存在可以增加土体的抗剪强度。
当土体承受作用力时，锚杆通过抗拉力的传导，将部分作用力转移到锚杆上。
这样可以有效地减小土体的位移和变形，提高土体的抗剪强度。
3. 加固土体：在土体中设置锚杆可以增加土体的整体稳定性。
锚杆与土体形成一种共同工作系统，通过锚杆的拉力作用，抵抗土体自重、水力作用、地震力等外部荷载。
4. 分散荷载：锚杆挡土墙可以将施加在土体上的荷载分散到更大的范围内。
通过预先确定好锚杆的布置方式和设计参数，使锚杆在土体中形成一种有效的荷载传递与分散系统，从而降低土体的荷载集中度，提高土体的稳定性。
总的来说，锚杆挡土墙的工作原理就是借助锚杆的抗拉力和分散荷载的作用，加固土体，提高土体的整体稳定性和抗剪强度，从而实现对土体的挡土和支撑效果。
二锚杆挡土墙
二锚杆挡土墙在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑坡。
其中，二锚杆挡土墙作为一种较为先进和有效的支挡结构，具有独特的优势和应用场景。
二锚杆挡土墙主要由墙面、锚杆和填土三部分组成。
墙面通常采用预制的混凝土板或现浇混凝土，它承受来自土体的压力，并将其传递给锚杆。
锚杆则是整个结构的关键受力构件，一般由高强度钢筋或钢绞线制成，通过钻孔灌浆的方式锚固在稳定的地层中。
填土则位于墙面后方，提供支撑和稳定作用。
这种挡土墙的工作原理并不复杂。
当填土对墙面产生压力时，墙面会将一部分压力通过锚杆传递到深层稳定的地层中，从而有效地抵抗土体的推力。
锚杆在其中发挥着类似于“钉子”的作用，将墙面牢牢地固定在地基上，增强了整个结构的稳定性。
二锚杆挡土墙相比传统的挡土墙具有许多优点。
首先，它能够适应较大的填土高度和较陡的地形，有效地节省了土地资源。
在一些空间有限的工程中，这一优势尤为明显。
其次，由于锚杆的作用，墙体的厚度可以相对减小，从而减轻了结构自重，降低了工程造价。
再者，二锚杆挡土墙的施工相对灵活，可以根据实际情况进行分段施工，对周边环境的影响较小。
然而，二锚杆挡土墙的设计和施工也并非一帆风顺，存在着一些需要特别关注的问题。
在设计方面，需要准确地确定锚杆的长度、间距和预应力大小等参数。
这些参数的确定不仅要考虑土体的性质、填土高度等因素，还要考虑地震、地下水等不利条件的影响。
如果设计不合理，可能导致挡土墙的稳定性不足，甚至发生破坏。
在施工过程中，锚杆的钻孔和灌浆质量至关重要。
钻孔的精度和垂直度直接影响锚杆的受力性能，而灌浆的密实度则关系到锚杆与地层之间的粘结强度。
此外，墙面的施工质量也不能忽视，要保证墙面的平整度和垂直度，以及与锚杆的连接牢固性。
为了确保二锚杆挡土墙的安全可靠，在施工前需要进行详细的地质勘察，充分了解地层的分布和性质。
同时，施工过程中要严格按照设计要求进行操作，加强质量控制和监测。
竖向预应力锚杆挡土墙作业
竖向预应力锚杆挡土墙作业在各类工程建设中，挡土墙作为一种常见的支挡结构，发挥着重要的作用。
其中，竖向预应力锚杆挡土墙以其独特的优势，在保障工程稳定性和安全性方面表现出色。
竖向预应力锚杆挡土墙是一种依靠锚杆提供的预应力来增强墙体稳定性的结构形式。
它通常由挡土墙面板、竖向锚杆、锚垫板和锚具等组成。
在进行竖向预应力锚杆挡土墙作业之前，需要进行充分的前期准备工作。
首先是工程地质勘察，详细了解施工区域的地质条件，包括土层分布、岩石性质、地下水情况等。
这对于确定锚杆的长度、间距以及挡土墙的设计参数至关重要。
其次，要根据工程要求和地质条件进行精心的设计。
设计方案应包括挡土墙的高度、厚度、面板配筋，以及锚杆的布置、预应力大小等内容。
施工过程是确保竖向预应力锚杆挡土墙质量的关键环节。
第一步是基础施工，要保证基础的平整度和承载能力符合设计要求。
接下来是挡土墙面板的浇筑，这需要严格控制混凝土的配合比和浇筑质量，确保面板的强度和密实度。
在锚杆施工中，钻孔是一项重要的工序。
钻孔的直径、深度和垂直度都必须符合设计要求。
钻孔完成后，要进行清孔，将孔内的碎屑和灰尘清除干净，以保证锚杆的锚固效果。
锚杆的安装要确保其位置准确，并且在安装过程中避免锚杆受损。
预应力的施加是竖向预应力锚杆挡土墙的核心步骤。
通过专用的张拉设备，对锚杆施加预定的预应力，使挡土墙面板与土体紧密结合，共同承受土体的压力。
在施加预应力时，要严格按照设计要求的张拉顺序和张拉力进行操作，同时做好张拉力的监测和记录。
施工过程中的质量控制也不容忽视。
要对原材料进行严格检验，确保其质量符合标准。
在施工过程中，要定期对挡土墙的尺寸、混凝土强度、锚杆的锚固力等进行检测，发现问题及时整改。
竖向预应力锚杆挡土墙的优点众多。
它能够有效地抵抗土体的侧压力，提高土体的稳定性。
与传统的挡土墙相比，其占地面积较小，能够更好地适应地形条件。
此外，由于施加了预应力，墙体的变形较小，能够有效地保护周边建筑物和设施的安全。
锚杆挡土墙施工方案
锚杆挡土墙施工方案一、工程概述锚杆挡土墙是指将锚杆固定在地面内部，通过锚杆连接挡土墙背面的锚板来达到挡土的效果。
其结构简单，适用范围广，具有良好的经济性与工程效益。
本文主要针对锚杆挡土墙的施工方案进行分析和总结。
二、施工材料锚杆、锚具、钢筋、钢板、混凝土、沙子、砖块、水泥、砂浆、防水材料等。
三、施工流程1. 前期准备和勘察1.进行土质勘测，制定施工方案和设计墙体内力和稳定性。
2.检查围岩和墙体基础条件，确认挡土墙地基底层接触面条件。
3.按设计方案要求井口掏沟，锚板锚具安装，将锚杆顺序贯通地质层。
4.大口径钻机下井，钢筋加工，防水施工。
5.据实际情况调整施工方案，确认临时支护体系。
2. 基础准备1.开挖基础，总开挖深度应该不小于设计场地低点到设计挡土墙底部高度。
2.进行挖土及搬出场测量，作业场地和出土场地张贴标准工程围挡。
3.基础完工检查，核实灌注混凝土底部与锚板的贴合关系。
3. 墙身结构施工1.根据设计图纸进行基础及墙身施工，加强区域应进行构造改动。
2.全封闭施工，顺序施工、控制浆液活度和混凝土水泥的比例。
4. 墙顶及附属构造施工1.墙体及附属构造完工后，对整个结构进行测量、角度调整，完善顶部的构造。
2.灌注墙顶板部分混凝土，模板混凝土施工并且进行养护。
5. 清理防水、抹灰、处理界面、地面整理1.清扫零星杂物，铺设HDPE降水黑膜。
2.防水处理一部分，处理挡板与锚杆孔口的封堵。
3.进行墙身附属构造的清理、腻子、嵌缝。
4.挖土和道路整治，进行就地向各个方向塑性土层的夯实。
6. 安全检查按要求进行现场检查和评估，认真核实并整改施工中的问题。
四、施工注意事项1.在施工过程中应按照设计图纸和施工方案进行施工，且遵守安全施工规定。
2.挖掘基础时，应注意堆放清理出土，以免堆积影响施工环境和施工质量。
3.灌注墙体时，应重点控制浆液活度和混凝土中水泥的比例，严把抹灰和进度控制。
4.在施工中，应按要求进行现场检查和评估，认真核实并整改施工中的问题。
锚杆挡土墙适用条件
锚杆挡土墙适用条件1. 引言锚杆挡土墙是一种常用的土木工程结构，用于抵抗土体的水平推力和垂直荷载。
它由锚杆、挡土墙和锚杆与挡土墙之间的连接装置组成。
锚杆挡土墙具有结构简单、施工方便、成本低廉等优点，在土木工程中得到了广泛应用。
本文将介绍锚杆挡土墙的适用条件，以帮助工程师在设计和施工中正确选择和使用该结构。
2. 土体条件锚杆挡土墙适用于各种不同类型的土体条件，包括砂土、黏土、粉土和淤泥等。
然而，在选择使用锚杆挡土墙之前，需要对土体进行详细的工程地质调查和分析。
以下是一些适用条件的考虑因素：•土体的稳定性：土体的稳定性是决定是否适用锚杆挡土墙的关键因素之一。
如果土体存在较大的倾倒、滑动或液化风险，锚杆挡土墙可能无法提供足够的抵抗力。
因此，在选择使用锚杆挡土墙之前，必须进行详细的土体稳定性分析。
•土体的可塑性：土体的可塑性是指土体在受到外力作用时的变形能力。
锚杆挡土墙适用于可塑性较小的土体，因为这些土体的变形能力较小，可以更好地受到锚杆的约束和支撑。
对于可塑性较大的土体，可能需要采取其他支护措施。
•土体的排水性：土体的排水性直接影响锚杆挡土墙的稳定性。
如果土体的排水性较差，可能会导致土体内部积聚过多的水分，增加土体的重量和水平推力。
因此，在选择使用锚杆挡土墙之前，需要对土体的排水性进行评估。
3. 地形条件除了土体条件外，地形条件也是选择和使用锚杆挡土墙的重要考虑因素之一。
以下是一些地形条件的考虑因素：•地势的坡度：锚杆挡土墙适用于中、大坡度地势条件。
在较小的坡度条件下，可以考虑使用其他支护结构。
•地表水情况：锚杆挡土墙适用于地表水位较低的条件。
如果地表水位较高，可能会对锚杆和挡土墙的稳定性造成影响，需要采取额外的防水措施。
•地震活动：地震是一种可能导致土体失稳的自然灾害。
在地震活动频繁的地区，需要对锚杆挡土墙的设计和施工进行特殊考虑，以提高其抗震能力。
4. 工程条件除了土体和地形条件外，工程条件也是选择和使用锚杆挡土墙的重要考虑因素之一。
锚杆式挡土墙
锚杆式挡土墙
锚杆式挡土墙由立柱，挡土板、锚杆三部分组成，属拼装化轻型结构，施速度快，工期短，是冻土地区采用较多的一种结构形式。
1.施工工艺（后附流程图）
2.施工方法及注意事项
（1）桩孔开挖采用人工进行，必要时用风镐松土，卷扬机提升出渣，先挖中央后挖四周，开挖后及时作护壁，防止坍塌。
（2）桩身基底根据设计要求施作砼基础或工作垫层，桩柱精确定位。
（3）锚杆钻孔必须采用干钻，如遇坍孔严重，可注浆加固后进行，钻孔立比后应清孔。
（4）锚杆采用高强钢筋制作，不能有死弯段，锚杆固定定段应清污除锈。
（5）锚杆安装采用孔底注浆法，注浆压力为0.6mpa-0.8mpa，砂浆必须饱满密实，锚杆在锚固砂浆达到强度后，应作抗拉实验。
（6）锚杆与桩连接要满足设计要求。
（7）挡土板拼装接缝密度可靠稳固。
（8）按照设计要求施隔热保护层。
（9）挡板墙背后回填应分层夯实且符合要求，伸缩缝、沉降缝设置符合设计要求。
锚定板挡土墙名词解释
锚定板挡土墙名词解释
锚定板挡土墙名词解释
一、定义
锚定板挡土墙是一种用于固定土壤的挡土结构体系，它采用预制混凝
土面板和钢筋锚杆组成的结构体系，通过预埋锚杆将面板固定在土壤中，从而达到防止坡面滑动、崩塌和冲刷等效果。
二、结构组成
1. 预制混凝土面板：是锚定板挡土墙的主要承载部分，通常采用预制
混凝土面板进行搭建。
预制混凝土面板具有强度高、耐久性好等特点。
2. 钢筋锚杆：是将预制混凝土面板与地基相连的关键部分。
钢筋锚杆
通常由高强度钢筋制成，通过埋入地下并与混凝土面板相连接来增强
整个结构的稳定性。
3. 土工布：是一种用于加强挡墙后方填充物的材料。
它能够有效地防
止填充物流失，并增加整个结构体系的稳定性。
三、施工流程
1. 地基处理：首先需要对施工现场进行地基处理，包括平整、打桩等。
2. 预制混凝土面板制作：将预制混凝土面板按照设计要求进行制作。
3. 钢筋锚杆埋设：在地基中钻孔并安装钢筋锚杆。
4. 面板安装：将预制混凝土面板与钢筋锚杆相连接并固定在地基上。
5. 填充与加固：在挡墙后方填充土壤，并使用土工布等材料进行加固。
四、应用范围
锚定板挡土墙适用于各种类型的坡面和边坡，包括公路、铁路、水利工程等。
它具有结构简单、施工便捷、防止滑动效果好等优点，被广泛应用于各种工程建设中。
施工技术：竖向预应力锚杆档土墙概述
施工技术：竖向预应力锚杆档土墙概述
竖向预应力锚杆挡土墙是由圬工砌体和竖向预应力锚杆构成。
砌体一般是由浆砌片（块）石或素混凝土筑成，竖向预应力锚杆竖向设置，它的一端锚固在岩质地基中，另一端砌筑于墙身内，并设锚具与圬工砌体联系，后对锚杆进行张拉。
竖向预应力锚杆挡土墙就是利用锚杆的弹性回缩对墙身施加竖向预应力，以提高挡土墙的稳定性，从而代替部分挡土墙圬工的重力，减少挡土墙圬工断面，达到节省圬工、降低造价的目的。
竖向预应力锚杆挡土墙一般适用于岩质地基（即要求地基承载力高）及墙身所受侧压力（如滑坡推力）较大的情况。
此种挡土墙我国铁路部门于1钌5年首先应用于成昆铁路狮子山滑坡病害整治工程中，以后在其他滑坡治理工程中陆续使用。
锚杆挡土墙适用条件
锚杆挡土墙适用条件锚杆挡土墙适用条件锚杆挡土墙是一种常用的挡土结构，它通过在土体内安装锚杆来增加土体的稳定性和抗滑能力。
这种结构在土力学和地质工程中扮演着重要的角色。
下面我们来探讨一下锚杆挡土墙适用的条件。
土体性质•锚杆挡土墙适用于可供锚杆安装的土体。
土体必须具有一定的强度和抗剪强度，以确保锚杆的安全性和稳定性。
•土体应该是相对均质和饱满的，这可以提高锚杆与土体之间的摩擦力，增加整个结构的稳定性。
•土体的粒度应该均匀，避免出现过多的颗粒间隙，这有助于锚杆与土体之间的相互作用。
气候条件•锚杆挡土墙适用于大多数气候条件下，包括干燥、湿润、寒冷和温暖的气候。
但是在特定的极端气候条件下，如地震、泥石流等自然灾害频发的地区，需要进行额外的工程设计和施工。
工程要求•锚杆挡土墙适用于大部分技术要求要求不是特别高的项目。
它可以用于市政工程、道路工程、水利工程等一系列建设项目。
•在工程施工过程中，应该根据具体情况，选择合适的材料和构造方案，以确保锚杆挡土墙的稳定性和可靠性。
•确保工程质量和安全，遵循相关的土木工程标准和规范。
施工条件•锚杆挡土墙适用于大部分施工条件，包括不同的地形、土质和地质条件。
但在特定的难以施工的地质条件下，需要根据具体情况进行合理的施工设计和技术措施。
•施工现场应具备适当的空间，以容纳挡土墙的整体结构和施工设备，确保施工的顺利进行。
结论锚杆挡土墙适用于大部分土体性质和气候条件下的项目。
但在工程实践中，需要根据具体情况进行合理的设计和施工，以确保整个结构的稳定性和可靠性。
我们希望通过本文的介绍，能够对锚杆挡土墙的适用条件有一定的了解。
设计要求•在设计锚杆挡土墙时，应根据土体的性质、气候条件和工程要求进行合理的设计。
土体性质 - 需要对土体的强度、稳定性进行准确的土力学计算和分析，以确定锚杆的安装深度和数量。
气候条件 - 考虑当地的气候条件，如降雨量、温度变化等，确定土体的湿度和冻融问题对锚杆挡土墙的影响。
锚杆式挡土墙
锚杆式挡土墙锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。
锚杆是一种新型的受拉杆件，它的一端与工程结构物联结，另一端通过钻孔、插人锚杆、灌浆、养护等工序锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。
锚杆式挡土墙基本概况：锚杆挡土墙由于锚固地层、施工方法、受力状态以及结构形式等的不同，有各种各样的形式。
按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙，如图6-1所示。
柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，如图6-1a)所示。
肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板上，并通过挡土板传给肋柱，再由肋柱传给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后土体的稳定。
壁板式锚杆挡土墙是由墙面板(壁面板)和锚杆组成，如图6-1b) 所示。
墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面板传给锚杆，后者则依靠锚杆与周围地层之间的锚固力(即抗拔力)抵抗土压力，以维持挡土墙的平衡与稳定。
目前多用柱板式锚杆挡土墙。
锚杆挡土墙可根据地形设计为单级或多级(如表1—1所示)，每级墙的高度不宜大于8m，具体高度应视地质和施工条件而定。
在多级墙的上、下两级墙之间应设置平台，平台宽度一般不小于1.5m。
平台应用厚度不小于0.15m的。
C15混凝土封闭，并设向墙外倾斜的横坡，坡度为2％。
锚杆式挡土墙基本特点：(1)结构质量轻，使挡土墙的结构轻型化，与重力式挡土墙相比，可以节约大量的圬工和节省工程投资；(2)利于挡土墙的机械化、装配化施工，可以减轻笨重的体力劳动，提高劳动生产率；(3)不需要开挖大量基坑，能克服不良地基挖基的困难，并利于施工安全。
但是锚杆挡土墙也有一些不足之处，使设计和施工受到一定的限制，如施工工艺要求较高，要有钻孔、灌浆等配套的专用机械设备，且要耗用一定的钢材。
