倒闸操作相关知识与技术原则
简述倒闸操作的基本原则
简述倒闸操作的基本原则
倒闸操作是指在电力系统中,将电力设备的开关或断开操作从主电线路或母线上转移到其他电力设备或线路上的过程。
它是电力系统中非常重要的环节,直接关系到电力系统的稳定性和可靠性。
以下是倒闸操作的基本原则:
1. 安全性原则:倒闸操作必须遵循安全性原则,以确保操作人员的安全,以
及对设备的安全进行评估。
在操作之前,必须对操作进行详细的安全评估,并对操作人员进行培训,以确保他们具备必要的技能和知识。
2. 操作顺序原则:在倒闸操作中,必须按照操作顺序进行,以确保所有操作
都在正确的位置上进行,并且所有设备或线路都在安全的情况下进行操作。
3. 操作控制原则:在倒闸操作中,必须使用适当的控制设备,包括开关、按钮、信号灯等,以监控操作过程并确保操作的准确性和安全性。
4. 操作记录原则:在倒闸操作中,必须记录操作过程和结果,以便进行故障
分析和设备维护。
操作记录必须清晰、准确、完整,并且可以被访问和验证。
5. 设备保护原则:在倒闸操作中,必须保护设备,包括电力设备、开关、电缆等,以防止它们受到损坏或损坏。
倒闸操作的基本原则是安全和可靠性。
在操作之前,必须进行详细的安全评估,并对操作人员进行培训。
在操作过程中,必须遵循操作顺序原则,使用适当的控制设备,并记录操作过程和结果。
最后,必须保护设备,以确保它们不会受到损坏。
变电所停送电开关倒闸操作的基本原则
变电所是电力系统中的重要设施，能够对输电线路进行输电和接收电能，为电力系统的正常运行提供保障。
在变电所的运行过程中，停送电开关的倒闸操作是非常重要的环节，直接关系到变电所的安全运行和电力系统的稳定运行。
下面将从以下几个方面介绍变电所停送电开关倒闸操作的基本原则。
1. 倒闸操作的基本概念倒闸操作是指在变电所进行停电或送电操作时，通过打开或闭合开关，切断或通电输电线路的过程。
倒闸操作在变电所的运行中是非常常见的操作，具有重要意义。
2. 倒闸操作的基本原则1) 安全第一在进行倒闸操作时，安全永远是第一位的原则。
操作人员要严格按照操作规程进行操作，保证自身和设备的安全。
2) 操作规范操作人员应严格按照操作规程进行操作，确保操作的准确、迅速，避免误操作和过失操作，特别是在高压、大电流的情况下更要谨慎操作。
3) 确认设备状态在进行倒闸操作前，要对操作设备进行仔细的检查，确认设备状态正常，保证设备能够正常运行。
4) 交流协调进行倒闸操作时，需要和其他相关人员进行交流协调，确保操作的顺利进行。
5) 记录完整在倒闸操作完成后，要做好操作记载，确保操作记录完整，方便日后的查询和分析。
3. 倒闸操作的注意事项1) 了解设备参数操作人员要充分了解倒闸操作涉及的设备参数和运行特性，对设备的性能和运行情况有充分的了解。
2) 清楚操作流程操作人员要清楚掌握倒闸操作的流程和步骤，确保操作的准确性和及时性。
3) 注意安全防护在进行倒闸操作时，操作人员要严格遵守安全操作规程，做好安全防护工作，保证操作的安全性。
4) 防止误操作在进行倒闸操作时，要防止误操作，避免因误操作导致的事故发生。
对操作人员进行培训和考核，提高操作人员的操作技能和操作水平。
4. 倒闸操作的技术要求1) 熟悉操作设备操作人员要熟悉所操作的开关设备，了解设备的性能和运行特性，能够熟练地操作设备。
2) 灵活应变在进行倒闸操作时，操作人员要能够灵活应变，根据实际情况调整操作步骤，确保操作的顺利进行。

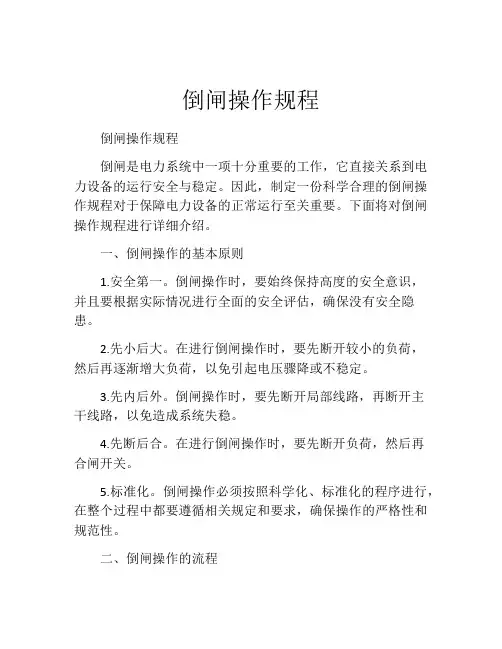

倒闸操作规程
倒闸操作规程倒闸操作规程倒闸是电力系统中一项十分重要的工作，它直接关系到电力设备的运行安全与稳定。
因此，制定一份科学合理的倒闸操作规程对于保障电力设备的正常运行至关重要。
下面将对倒闸操作规程进行详细介绍。
一、倒闸操作的基本原则1.安全第一。
倒闸操作时，要始终保持高度的安全意识，并且要根据实际情况进行全面的安全评估，确保没有安全隐患。
2.先小后大。
在进行倒闸操作时，要先断开较小的负荷，然后再逐渐增大负荷，以免引起电压骤降或不稳定。
3.先内后外。
倒闸操作时，要先断开局部线路，再断开主干线路，以免造成系统失稳。
4.先断后合。
在进行倒闸操作时，要先断开负荷，然后再合闸开关。
5.标准化。
倒闸操作必须按照科学化、标准化的程序进行，在整个过程中都要遵循相关规定和要求，确保操作的严格性和规范性。
二、倒闸操作的流程1.确定倒闸时间。
根据倒闸前需进行全面的检查，包括负荷电流、电压、电容量等参数，以确保安全稳定的条件下启动倒闸操作。
2.选择倒闸位置。
在确定倒闸时间后，需要根据综合评估结果选择适当的倒闸位置，以确保操作的安全性和有效性。
3.通知各地防雷队或配合方单位。
在进行倒闸操作前，需要事先与各地防雷队或配合方单位进行沟通，并通知他们相关操作信息，确保在操作过程中能够相互协作和配合。
4.打开倒闸隔离开关。
在确定倒闸位置后，需要先打开倒闸隔离开关，切断电源，避免电流突然增大而损坏电气设备。
5.操作人员进入指定工作区。
在打开倒闸隔离开关后，操作人员需要进入指定的工作区，确保操作的安全性。
6.进行操作。
在进入指定工作区后，操作人员需要严格按照规定的程序和步骤进行倒闸操作。
在操作过程中，需要不断传输信息，保持联络，并注意操作人员的安全防护，确保倒闸操作的顺利完成。
7.测试倒闸成功。
在进行倒闸操作后，需要进行测试确保倒闸成功。
测试时需要将监测装置接入倒闸位置，并确认电流电压等参数是否正常。
8.恢复正常运行。
在确认倒闸成功后，需要逐步恢复电路的正常运行。

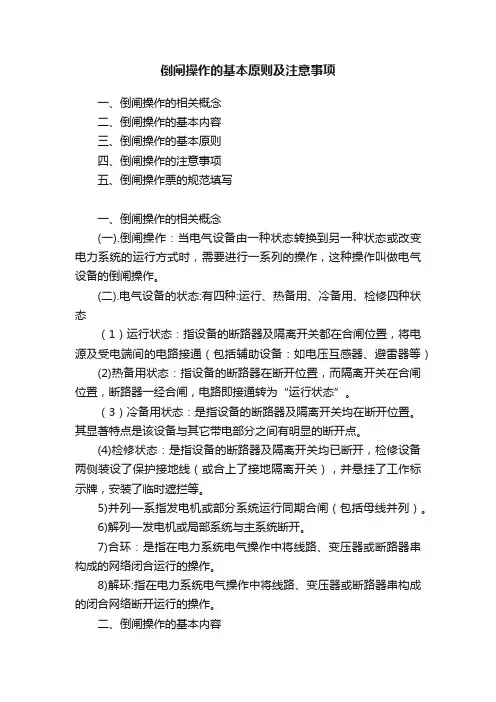

倒闸操作的基本原则及注意事项
倒闸操作的基本原则及注意事项一、倒闸操作的相关概念二、倒闸操作的基本内容三、倒闸操作的基本原则四、倒闸操作的注意事项五、倒闸操作票的规范填写一、倒闸操作的相关概念(一).倒闸操作：当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。
(二).电气设备的状态:有四种:运行、热备用、冷备用、检修四种状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源及受电端间的电路接通（包括辅助设备：如电压互感器、避雷器等）(2)热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。
（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。
其显著特点是该设备与其它带电部分之间有明显的断开点。
(4)检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮拦等。
5)并列—系指发电机或部分系统运行同期合闸（包括母线并列）。
6)解列—发电机或局部系统与主系统断开。
7)合环：是指在电力系统电气操作中将线路、变压器或断路器串构成的网络闭合运行的操作。
8)解环:指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络断开运行的操作。
二、倒闸操作的基本内容(一)倒闸操作的基本内容简单的说就是：(1)拉开或合上断路器和隔离开关拉开或合上接地刀闸（拆除或挂上接地线）（3）装上或取下控制回路、合闸回路、电压互感器回路的熔断器（4）投入或停用某些继电保护和自动装置及改变其整定值（5）改变变压器或消弧线圈的分接头我们常用到的操作必须填写电气倒闸操作票的就是：高压断路器的停、送电操作（包括高压电动机停、送电的操作）；低压系统母线停、送电或运行方式的改变；UPS、EPS、直流屏的停、送电操作或电池充放电试验操作；带手动旁路的变频器停、送电操作；以及操作步骤在两步以上，并且两步操作步骤一旦反次序操作就可能引起事故或可能影响设备正常运行的其他电气操作。
倒闸操作的基本知识
-2 -2
-7
-1
-2 -1
-1
-2
-2
Ⅰ 301
-5
-5
电气工作安全技术措施
• 停电 • 验电 • 装设接地线 • 装设遮栏和悬挂标示牌
工作地点必须停电的设备
• 检修的设备。
• 工作人员在进行工作中，正常活动范围与带电 设备的距离小于安规规定值的设备
• 在44kV以下设备上工作，工作人员正常活动范 围与带电设备的距离大于安规规定值，但小于 设备不停电的安全距离，同时又无安全遮有人工作 • 禁止合闸，线路有人工作 • 止步，高压危险 • 在此工作 • 从此上下 • 禁止攀登，高压危险 • 禁止分闸
应隔离开关处
于合上位置。
冷备用：指电气
设备的断路器及
-1
其两侧隔离开关
在断开位置，接
地刀闸在断开位 -5
置，设备处于完
好状态，随时可
以投入运行。
检修：指电气设
备的断路器和隔
-1
离开关处于断开
位置，相关接地
刀闸在合位，并
-5
按安规要求做好
其他安全措施。
倒闸操作的主要内容
• 倒闸操作主要包括以下内容：拉开或 合上断路器或隔离开关，拉开或合上 接地刀闸，拆除或挂上接地线，取下 或装上控制、合闸及电压互感器的熔 断器，检验是否确无电压，停用或投 入继电保护和自动装置及改变定值， 改变变压器、消弧线圈分接头及检查 设备绝缘等。
• 两台变压器并列运行时，一台变压器停电前要检 查另一台变压器能否带全部负荷，送电前要检查 两台变压器分接头位置一致
-1
111
-4 1#主变 -4
-4 311
-2 112
-4 -9
倒闸操作安全技术操作规程（3篇）
倒闸操作安全技术操作规程倒闸操作是电力系统运行中常见的操作之一，它涉及对断路器进行开关操作，既要保证电力系统的安全稳定运行，又要确保操作人员的人身安全。
为此，制定一份详细的倒闸操作安全技术操作规程，对操作人员进行规范和指导，是非常必要的。
下面将对这份规程进行详细介绍。
一、操作流程和程序1. 操作前准备（1）操作人员要检查自己的操作证件是否在有效期内，并佩戴好个人防护装备，如安全鞋、手套和防护面罩等。
（2）操作人员要熟悉所操作的设备的结构和工作原理，并检查相关设备的运行情况和工作状态。
（3）操作人员要进行仔细的安全检查，确保操作环境安全，如消防设备、紧急疏散通道和应急设备等。
（4）操作人员要与相关人员协调沟通，确保其他设备和系统在倒闸操作期间不会受到影响。
2. 倒闸操作步骤（1）确认操作对象和操作方式，明确要倒闸的设备和用于操作的断路器的种类及型号。
（2）根据设备的工作状态和要求，选择适当的倒闸操作方式，如就地操作、远方操作或联锁操作等。
（3）在进行倒闸操作前，先进行预告和警示，确保相关人员有足够的时间和机会做好准备和保护措施。
（4）执行倒闸操作，操作人员要严格按照设备厂家的要求和操作规程进行操作，并注意断路器的动作情况和操作过程中的异常情况。
（5）在倒闸操作完成后，操作人员要及时报告操作结果和设备状态，并与其他相关人员协调沟通，确保设备正常投入运行。
3. 操作后处理（1）操作人员要仔细检查设备的运行情况和工作状态，如发现异常情况要及时报告并采取措施进行处理。
（2）操作人员要及时整理和归档操作记录，包括操作时间、操作方式、操作结果以及设备的运行情况等。
（3）操作人员要进行仔细的清理和整理工作现场，确保环境的整洁和安全。
二、安全措施和要求1. 个人防护措施（1）操作人员要按照相关规定佩戴个人防护装备，如安全鞋、手套、防护面罩等。
（2）操作人员要确保自己的身体健康状况良好，不得有酒后操作等不良行为。
2. 设备安全措施（1）操作人员要仔细检查所操作设备的运行情况和工作状态，如发现设备存在故障或异常情况，要及时报告并采取措施处理。
电气设备倒闸操作的基本知识和原则
电气设备倒闸操作的基本知识和原则一、基本知识：1.倒闸操作对象：电气设备倒闸操作一般指的是高压断路器、隔离开关、负荷开关等设备的操作。
这些设备通常用于电力系统的分、合和隔离以及对故障电路的切除。
2.倒闸操作原因：电气设备进行倒闸操作的原因通常有以下几种：设备维修、设备检修、故障处理、设备换位和维护等。
3.倒闸操作对象特性：不同的电气设备具有不同的特性和工作原理。
在进行倒闸操作之前，必须了解并掌握该设备的工作原理、操作方法以及相应的安全措施。
4.典型倒闸示意图：为了方便操作，一般会根据设备的连接关系和操作顺序绘制倒闸示意图。
倒闸示意图能够清晰地显示设备之间的连接和逻辑关系，为操作提供指导和参考。
5.倒闸操作步骤：电气设备的倒闸操作一般包括以下几个步骤：设备检查与准备、操作命令下达、操作执行、操作结果确认和设备复归等。
二、操作原则：1.安全原则：安全是进行电气设备倒闸操作的首要原则。
操作人员必须严格按照操作规程和安全操作流程进行操作，确保自身和他人的人身安全。
2.精确原则：倒闸操作必须准确无误，操作人员必须熟悉设备的工作原理和操作方法，并根据实际情况进行操作。
操作中应注意操作的顺序、速度和力度等，确保设备能够快速、准确地切换到目标位置。
3.规范原则：倒闸操作必须依据相关的操作规程和标准进行。
操作前应做好充分的准备工作，检查设备的工作状态、操作机构的灵活性、操作杆的完好性等，确保设备可以正常工作。
4.传导原则：倒闸操作必须按照一定的指令和流程进行。
操作人员应仔细听从现场指挥和操作指令，做到沟通顺畅、指挥准确，确保倒闸操作的同步性和一致性。
5.联锁原则：倒闸操作必须遵守联锁原则。
联锁装置可以确保不同设备之间的安全隔离，保证一次操作只能进行一次，防止误操作和事故的发生。
6.报告原则：倒闸操作完成后，操作人员应及时向上级报告操作结果和设备运行状态。
如果操作存在问题或设备存在异常，应及时采取相应的措施并向上级报告。
电气设备倒闸操作(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气设备倒闸操作(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电气设备倒闸操作(标准版)一、倒闸操作电气设备由一种状态转换到另一种状态，或改变电气一次系统运行方式所进行的一系列操作，称为倒闸操作。
倒闸操作的主要内容有：拉开或合上某些断路器或隔离开关，拉开或合上接地隔离开关（拆除或挂上接地线），取下或装上某些控制、合闸及电压互感器的熔断器，停用或加用某些继电保护和自动装置及改变定值，改变变压器、消弧线圈组分接头及检查设备绝缘。
倒闸操作是一项复杂而重要的工作，操作的正确与否，直接关系到操作人员的安全和设备的正常运行。
如若发生误操作事故，其后果是极其严重的。
因此，电气运行人员一定要树立“精心操作，安全第一”的思想，严肃认真地对待每一个操作。
二、倒闸操作一般原则（1）电气设备投入运行之前，应先将继电保护投入运行。
没有继电保护的设备不许投入运行。
（2）拉、合隔离开关及合小车断路器之前，必须检查相应断路器在断开位置（倒母线除外）。
因隔离开关没有灭弧装置，当拉、合隔离开关时，若断路器在合闸位置，将会造成带负荷拉、合隔离开关而引起短路事故。
而倒母线时，母联断路器必须在合闸位置，其操作、动力熔断器应取下，以防止母线隔离开关在切换过程中，因母联断路器跳闸引起母线隔离开关带负荷拉、合刀闸。
（3）停电拉闸操作必须按照断路器!负荷侧隔离开关!母线侧隔离开关的顺序依次操作，送电合闸操作应按上述相反的顺序进行。
严防带负荷拉、合刀闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒闸操作相关知识和技术原则
倒闸操作的相关制度
• 倒闸操作的基本流程： • 预令----填写操作票--操作票审核----调度操作指令---
-模拟操作--现场操作---操作完成复查----回复指令----操 作结束。
倒闸操作相关知识和技术原则
倒闸操作的相关制度
4）在进行倒负荷或解、并列操作前后，检查相关电源运行 及负荷分配情况
5）设备检修后合闸送电前，检查送电范围内接地刀闸已拉 开，接地线已拆除
• 接受命令应首先通报变电站名称、下令人姓名、下令时间 • 接令时应边听边记，记录在“调度命令记录中”，接令完毕
应将记录内容向下令人复诵一遍，并得到下令人认可 • 接令时，正值接令，副值在旁边监听。重复命令无误后，
经调度同意方可执行操作 • 对命令有疑问时，应及时与下令人研究解决
倒闸操作相关知识和技术原则
• 接地刀合上后，断路器不能从试验位置摇到工作位置 • 断路器在工作位置，不能合接地刀，接地刀活门不能按下 • 合闸位置，断路器能摇进工作位置，并能摇出至试验位置 • 断路器在合闸位置，不能从试验位置摇到工作位置 • 断路器在工作位置，合闸状态下断路器不能从工作位置退
至试验位置 • 断路器在试验位置，二次插头可以去下或插上，在工作位
倒闸操作相关知识和技术原则
倒闸操作的必备条件
① 熟悉倒闸操作的工作流程 ② 熟悉各设备运行方式及调度术语 ③ 熟悉设备的功能、结构和操作顺序、方法 ④ 熟悉变电站一次设备接线方式 ⑤ 熟悉变电站二次保护及自动装置的配置并能与一
次设备操作的配合
倒闸操作相关知识和技术原则
倒闸操作的基本要求
1. 运行人员须以高度负责的精神，严格按照倒闸操要求，严 肃认真地对待每一步操作，做到万无一失
倒闸操作的基本概念
•
变电站电气设备四种状态
1. 运行状态：设备的隔离开关及断路器都在合入位置带电行； 2. 热备用状态：设备的隔离开关在合入位置，只断开断路器； 3. 冷备用状态：设备的断路器及两侧隔离开关均在断开位置，未做安全
措施； 4. 检修状态：设备的所有断路器、隔离开关均断开，在有可能来电端装
倒闸操作的相关制度
• 三、操作票填写关
• 1）应拉合的设备【断路器（开关）、隔离开关（刀闸）、
接地刀闸（装置）]，验电，装拆接地线，合上或断开控 制回路或电压互感器回路的空气开关、熔断器，切换保护 回路和自动化装置及检验是否确无电压等 2）检查拉合设备[断路器（开关）、隔离开关（刀闸）、接 地刀闸（装置）等]的位置 3）进行停送电操作时，在拉合隔离开关（刀闸）、手车式 开关拉出、推入前，检查断路器（开关）确在分闸位置
倒闸操作相关知识 和技术原则
倒闸操作相关知识和技术原则
变电站倒闸操作概述
倒闸操作的基本概念 倒闸操作的主要内容 倒闸操作的必备条件 倒闸操作的基本要求 倒闸操作的相关制度 倒闸操作的技术原则
倒闸操作相关知识和技术原则
倒闸操作的基本概念
• 什么是变电另一种状态或改变 电力系统的运行方式时，需要进行一系列的操 作，这种操作就叫做电气设备的倒闸操作。
倒闸操作相关知识和技术原则
倒闸操作的基本概念
• 在电力系统中运行的电气设备，经常需要进 行检修、调试及消除缺陷等工作，这就要改变电 气设备的运行状态或改变电力系统的运行方式。
• 1、设备检修需要倒闸操作 2、电网方式变化需要倒闸操作 3、设备缺陷、异常、事故处理需要倒闸操作
倒闸操作相关知识和技术原则
避免操作。
倒闸操作相关知识和技术原则
倒闸操作的基本要求
10.具有经“三审”批准生效的操作票 11.严格执行倒闸操作票相关流程 12.操作票必须按顺序执行，不得跳项和漏项，不准擅自更
改操作票内容及操作顺序 13.除特殊情况不得随意更换操作人和监护人 14.操作中发生疑问或发现电气闭锁装置问题，应立即停止
• 注意：只有当值值班员、值班长才可以接受调度指令， 值班员接受调度预令、指令时，要记录齐全，清楚调度员 所下达操作任务的目的。然后根据记录逐项向调度员复诵 ，核对无误。
倒闸操作相关知识和技术原则
倒闸操作的相关制度
• 变电站倒闸操作的六项把关制度
• 一、操作准备关
1）明确操作任务和停电范围，做好分工 2）拟定操作顺序，确定挂地线部位、组数及应设的遮拦、标示牌。明确
工作现场临近带电部位，并制订出相应的措施 3）考虑继电保护装置、自动装置相应变化及应断开的交、直流电源和防
止电压互感器、站用变压器二次向一次反送高压电的措施 4）分析操作过程中可能出现的问题和应采取的措施 5）认真检查设备状况、核对模拟图与一次是否相符
倒闸操作相关知识和技术原则
倒闸操作的相关制度
二、接令关
置不能取下 • 只有接地刀在合闸位时，后门才可打开
倒闸操作相关知识和技术原则
倒闸操作的主要内容
• 变电站的倒闸操作都有哪些主要内容？
• 1.电力线路的停、送电操作。 2.电力变压器的停、送电操作。 3.发电机的起动、并列和解列操作。 4.电网的合环与解环。 5.母线接线方式的改变。 6.中性点接地方式的改变。 7.继电保护自动装置使用状态的改变。 8.接地线的安装与拆除。
2. 倒闸操作必须由两人进行 3. 熟悉各设备运行方式及调度术语 4. 熟悉设备的功能、结构和操作顺序、方法 5. 熟悉变电站一次设备接线方式 6. 熟悉变电站二次保护及自动装置的配置并能与一次设备操
作的配合 7.尽量不影响或少影响系统的正常运行； 8。万一发生事故，影响的范围应尽量小； 9、在交接班、系统出现异常、事故及恶劣天气情况下尽量
设地线，而且按照《电业安全工作规程》规定做好按措施。
倒闸操作相关知识和技术原则
小车式开关的四种状态
倒闸操作相关知识和技术原则
五防
防止误分、误合开关 防止带负荷拉、合刀闸或手车触头 防止带电挂接地线(合接地刀闸) 防止带地线（接地闸刀）合闸送电 防止误入带电设备间隔
“五防联锁”是一种倒防闸止操作误相关操知识作和、技术确原则保人身安全的技术措施
