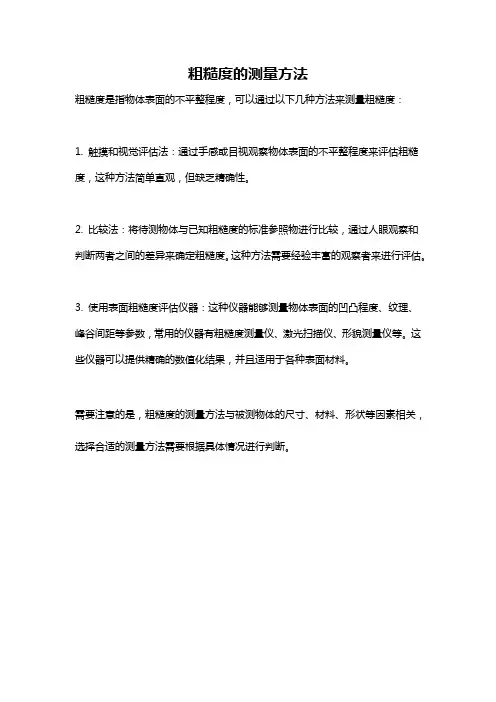

粗糙度是指物体表面的不平整程度，可以通过以下几种方法来测量粗糙度：
1. 触摸和视觉评估法：通过手感或目视观察物体表面的不平整程度来评估粗糙度，这种方法简单直观，但缺乏精确性。
2. 比较法：将待测物体与已知粗糙度的标准参照物进行比较，通过人眼观察和判断两者之间的差异来确定粗糙度。
这种方法需要经验丰富的观察者来进行评估。
3. 使用表面粗糙度评估仪器：这种仪器能够测量物体表面的凹凸程度、纹理、峰谷间距等参数，常用的仪器有粗糙度测量仪、激光扫描仪、形貌测量仪等。
这些仪器可以提供精确的数值化结果，并且适用于各种表面材料。
需要注意的是，粗糙度的测量方法与被测物体的尺寸、材料、形状等因素相关，选择合适的测量方法需要根据具体情况进行判断。
表面粗糙度的测量方法
环境振动和噪声会影响测量结果的准确性，应采取措施减小或消除这些因素的 影响。
测量误差的来源与控制
误差来源分析
表面粗糙度的测量误差可能来源于测 量设备、被测表面、操作人员和环境 条件等多个方面。
误差控制措施
为减小测量误差，应对各个方面的误 差源进行分析和控制，如提高操作人 员的技能水平、加强设备维护和校准 等。
触针法
总结词
利用触针接触表面并测量其微观不平度的度测量方法之一。它通过将一个微小的触针置于 待测表面上，利用传感器记录触针在表面上的起伏变化，从而测量表面的微观不 平度。该方法精度高，适应性强，但可能会对表面造成轻微划痕。
印模法
总结词
通过复制表面微观形貌并进行分析的方法。
表面粗糙度的测量方法
目录 CONTENT
• 表面粗糙度概述 • 接触式测量方法 • 非接触式测量方法 • 测量方法的选用与注意事项
01
表面粗糙度概述
定义与重要性
定义
表面粗糙度是指物体表面微观不 平度的程度，通常是指在加工过 程中留下的痕迹。
重要性
表面粗糙度对物体的使用性能和 寿命有着重要影响，如耐磨性、 抗腐蚀性、接触刚度等。
光学显微镜法
总结词
利用光学显微镜观察表面形貌来测量表 面粗糙度
VS
详细描述
光学显微镜法是利用光学显微镜观察表面 形貌，通过观察到的表面形貌特征来测量 表面粗糙度的一种非接触式测量方法。通 过调整显微镜的放大倍数和焦距，可以观 察到不同尺度下的表面形貌特征，从而测 量表面粗糙度的大小。
扫描隧道显微镜法
糙度值增大。
工件材料
工件材料的硬度、韧性 等物理性质对表面粗糙
度有影响。
表面粗糙度的测量方法
双管实显用微文档镜视场图
双管显微镜
实用文档
光切实显用微文档镜读数
❖ （2）定度：
在光切显微镜上，把确定测微目镜的鼓轮上每小格所对 应的被测峰谷高度值的过程叫作“定度”。(h= a/2V)
定度首先是求物镜的放大倍率。求物镜放大倍率的方法 是用一个标准刻线尺（通常为专用附件，刻度间隔为 0.01mm，共101条刻线）来测定各个物镜的实际放大率。 如图4-8所示，物镜放大率为：
3．评定长度L ： 评定轮廓所必须的一段长度，它包括一个或数个取样长 度。
❖ 目的： 为充分合理地反映某一表面的粗糙度特征。 （加工表面有着不同程度的不均匀性）。
❖ 选择原则：一般按五个取样长度来确定。 4．轮廓中线m：是评定表面粗糙度数值的基准线。具有几
何轮廓形状与被测表面几何形状一致，并将被测轮廓加 以划分的线。类型有： ❖ （1）最小二乘中线：
1．光切法原理：
所谓光切法就是用一狭窄的扁平光 束以一定的倾斜角照射到被测表面上， 光束在被测表面上发生反射，将表面微 观不平度用显微镜放大成象进行观测的 方法。图4-5是光切法的测量原理图。
图4-5 光切原理
❖ 若倾斜角取45°，则得： h’=h/cos45°
❖ 若观测显微物镜的倍数V，则： N＝Ｖh’
式h=N/(Vcos45°)中有无理数，计算、使用不便，在仪 器设计时采用机械方法加以有理化 ，其方法如图4-7所 示。此时：
h= a/2V
式中: a—用仪器测微目镜瞄准峰谷象高度N（图4-7 中十字线位置I与II）时两次读数差值； h—表面粗糙度的某一峰谷高度； V —所选用物镜的放大倍数。 双管显微镜
测量精度
❖ 方法精度 ❖ 仪器精度 ❖ 影响因素 ❖ 改善精度的措施
表面粗糙度的测量
表面粗糙度的测量表面粗糙度的测量方法有光切法，光波干涉法及触针法（又称针描法）等，工厂常用的还有粗糙度样板直接和被测工件对照的比较法，以及利用塑性和可铸性材料将被测工件加工表面的加工痕迹复印下来，然后再测量复印的印模的印模法。
一、实验目的1.建立对表面粗糙度的感性认识；2.了解用双管显微镜测量表面粗糙度的原理及方法。
二、实验内容用双管显微镜测量表面粗糙度的Rz值。
三、测量原理及仪器说明双管显微镜又撑光切显微镜，它是利用被测表面能反射光的特性，根据“光切法原理”制成的光学仪器，其测量范围取决于选用的物镜的放大倍数，一般用于测量0.8-80微米的表面粗糙度Rz值。
仪器外型如图1所示，它由底座6，支柱5，横臂2，测微目镜13，可换物镜8及工作台7等部分组成。
仪器备有四种不同倍数（7X,14X,30X,60X）物镜组，被测表面粗糙度大小（估测）来选择相应倍数的物镜组（见表1）。
表1 双管显微镜测量参数物镜放大倍数N 总放大倍数目镜视场直径（mm）物镜与工件距离（mm）测量范围Rz（µm）换算系数E(微米/格)7X 60X 2.5 9.5 30~30 1.2514X 120X 1.3 2.5 6.3~20 0.6330X 260X 0.6 0.2 1.6~6.3 0.29460X 510X 0.3 0.04 0.8~1.6 0.147测量原理如图2所示，被测表面为P1-P2阶梯表面，当一平行光束从45度方向投射到阶梯表面时，即被折成S1和S2两段，从垂直于光束的方向上就可以在显微镜内看到S1和S2两段光带的放大像S1'S2'，同时距离h也被放大为h1'。
通过测量和计算，可求得被测表面的不平度高度h。
这种方法类似在零件表面斜切一刀，然后观察其剖面的轮廓形状，因此称为光切法。
图3为双管显微镜的光学系统图，由光源1发出的光，经聚光镜2，狭缝3，物镜4以45度方向投射到北测表面上，调整仪器使反射光束经物镜5成像在目镜分划板6上，光束被测上表面的S1点反射，在下表面S2点反射，它们各成像于分划板6的S1'和S2'，距离h1被放大为h1'，通过目镜可观察到凹凸不平的光带（图4（b））,光带边缘即工件表面上被照亮了的h1的放大轮廓像h1'，测量h1'即可求出被测表面的不平高度h2。
粗糙度仪的四种测量
粗糙度仪的四种测量粗糙度是表面质量的重要指标之一，它描述了表面细微的起伏和不规则程度。
粗糙度仪是一种用来测量物体表面粗糙度的工具。
本文将介绍粗糙度仪的四种常见测量方法。
1. Ra值测量Ra值是表面粗糙度的一个常见指标，表示表面上大量读数的平均值。
粗糙度仪通过使用一个滑动头，在物体表面采集多个数据点，并计算这些点之间的平均高度差来计算Ra值。
在Ra值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的平均高度差，并显示Ra值。
2. Rz值测量Rz值是描述表面粗糙度的另一种常见指标，表示整个表面上高度极差的平均值。
Rz值测量与Ra值测量类似，但是它使用的是高度极差而不是平均高度差来计算表面粗糙度。
在Rz值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的高度极差，并显示Rz值。
3. Rmax值测量Rmax值是表面粗糙度的最大值，表示表面上任意两个数据点之间的最大高度差。
Rmax值测量可以帮助确定表面在给定沟槽或凸起的区域上的极值。
在Rmax值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的高度差的最大值，并显示Rmax值。
4. Rt值测量Rt值表示表面上任意两个数据点之间的总高度差。
Rt值测量可以帮助确定表面的整体粗糙度程度，并帮助评估表面的适用性。
在Rt值测量中，需要将测量仪放在尽可能平整的表面上，按下开始按钮。
滑动头将沿着表面移动，采集多个数据点。
采集后，测量仪将计算这些点之间的总高度差，并显示Rt值。
总结粗糙度仪有多种测量方法，其中包括Ra值测量、Rz值测量、Rmax值测量和Rt值测量。
这些测量方法可以帮助确定表面的粗糙度程度和适用性，帮助有效地评估表面质量。
无论是在工业生产还是个人使用中，粗糙度仪都是非常有用的工具。
表面粗糙度的检测方法
表面粗糙度的检测方法
表面粗糙度的检测是通过测量表面的微观形状和轮廓来评估表面质量的过程。
有多种方法可以用于表面粗糙度的检测，其中一些常见的方法包括：
表面轮廓仪（Surface Profilometer）：表面轮廓仪是一种用于测量物体表面轮廓的设备。
它通过沿表面滑动或扫描，利用探测器检测高度变化，并生成相应的高度剖面图。
通过分析这些剖面图，可以得出表面的粗糙度参数。
激光干涉仪（Laser Interferometer）：激光干涉仪利用激光光束的干涉效应来测量表面的高度变化。
这种方法对于高精度的表面粗糙度测量很有效，可以提供亚微米级别的分辨率。
原子力显微镜（Atomic Force Microscope，AFM）：AFM是一种在原子尺度上测量表面形状和粗糙度的工具。
它使用微小的探针扫描样品表面，通过探测器的运动来生成高分辨率的表面图像。
表面粗糙度仪（Surface Roughness Tester）：这是一种专门用于测量表面粗糙度的便携式仪器。
通常采用钻头或球形探头，测量表面在垂直方向的高低变化，并输出相应的粗糙度参数，如Ra、Rz等。
光学显微镜：在一些情况下，使用光学显微镜可以对表面进行观察和评估。
虽然其分辨率较低，但对于一些较大尺度的粗糙度评估仍然有效。
在选择适当的检测方法时，需要考虑表面的特性、粗糙度范围和检测精度的要求。
根据具体的应用场景，可以选择最合适的工具和技术。
表面粗糙度怎么测量--测量表面粗糙度的方法【详解】
表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,Ra0.32；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：0.8～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：Ra2.5；用放大镜：Ra0.32～0.5；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：0.025～6.3；Rz：0.1～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～0.8；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
必要时还可将干涉条纹的峰谷拍照下来评定。
干涉法适用于精密加工的表面粗糙度测量。
适合在计量室使用而在现场工作中,我们用的多的是:样块比较法和电动轮廓检测法,样块比较法要求对粗糙度的敏感要求比较高,有些老师傅还是可以做到的,毕竟是凭经验和感觉去比较的,而电动轮廓检测法是靠仪器测量,这样测量出来的准确度就大大提高了,所以说,我们建议用电动轮廓检测法.用什么方法去检测1．比较法：将被测表面和表面粗糙度样板直接进行比较，多用于车间，评定表面粗糙度值较大的工件。
表面粗糙度的测量方法
编辑ppt
1
第一节表面粗糙度的评定参数
主要内容：
1、主要术语及定义
取样长度L
评定长度L
n
轮廓中线m
2、6个评定参数
3个基本、3个附加
3、一般规定
重点： 3个基本评定参数
编辑ppt
2
一．主要术语及定义
1．实际轮廓：平面与实际表面相交所得的轮廓线。
按照相截方向的不同，它又可分为横向实际轮廓和纵向实 际轮廓。在评定或测量表面粗糙度时，除非特别指明，通 常均指横向实际轮廓，即与加工纹理方向垂直的截面上的 轮廓。
编辑ppt
17
取得表面测量信号以后，亦可用人工进行计算处理给出结果。
编辑ppt
18
❖ 15.2 表面粗糙度测量的基本原则
❖
(1)测量方向
❖
按现行标准所定义的各种粗糙度评定参数，是基于轮廓法确定数值，
是在被测表面的法向截面上的实际轮廓上进行测量的结果。由于垂直于
被测表面的法向截面存在各种不同的测量方向．试验表明，大多数的切
削加工表面，在横向轮廓上测得的粗糙度数值比较大，只是有的该铣加
工和个别端铣加工表面，在纵向轮廓上会有较大的数值。 如果在被测表
面上难以确定加工纹理方向，以及某些加工纹理紊乱或不存在固定方向
的表面，应分别在多个方向上测量，以获取最大参故值为结果．或取其
峰谷高度的最大值，计算一个区域的测量结果。
❖
编辑ppt
❖ 15．1 测量方法综述
❖ 对加工表面质量的评定，除了用视觉和触觉进行定性地比较检验的方 法以外，并逐步实现了用数值确定表面粗糙度参数值的定量测量。从本 世纪30年代陆续提出了测量粗糙度的方法原理和仪器以来，已发展了一 系列利用光学、机械、电气原理的表面粗糙度专用测量仪器，其基本结 构模式如图9—7所示。
