华为光伏逆变器的分类
光伏逆变器种类及选型指导
光伏逆变器种类及选型指导光伏逆变器专用于太阳能光伏发电领域的逆变器，是光伏系统中不可缺少的核心部件，其最大的作用在于将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。
并网逆变器作为光伏电池与电网的接口装置，将光伏电池的电能转换成交流电能并传输到电网上，在光伏并网发电系统中起着至关重要的作用，为了实现最佳方式的太阳能转换，这势必要求逆变器多样化，这是由于建筑的多样性导致太阳能电池板安装的多样性，同时为了使太阳能的转换效率最高同时又兼顾建筑的外形美观的缘故。
目前通用的太阳能逆变方式为：集中逆变器、组串逆变器，多组串逆变器和组件逆变(微型逆变器)。
集中逆变器集中逆变器设备功率在50KW到630KW之间，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
一般用与大型光伏发电站(>10kW)的系统中，大量并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，让它非常接近于正弦波电流。
其最大特点是系统的功率高，成本低。
但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
组串逆变器组串逆变器已成为目前国际市场上最流行的逆变器。
其是基于模块化概念基础上的，每个光伏组串(1kW-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网。
很多大型光伏电厂都使用的是组串逆变器。
其优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳点与逆变器不匹配的情况，从而增加了发电量。
华为光伏逆变器的分类_华为光伏逆变器的技术和强项
华为光伏逆变器的分类_华为光伏逆变器的技术和强项华为光伏逆变器的分类_华为光伏逆变器的技术和强项华为光伏逆变器位列光伏逆变器排行榜前十，那么你知道华为光伏逆变器有哪些技术和强项吗？又有哪些分类呢？本文首先介绍了华为光伏逆变器的分类，其次盘点了16条关于华为光伏逆变器的黑科技，具体的跟随小编一起来了解一下。
华为光伏逆变器的分类1、集中式逆变器集中逆变技术是若千个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站（》10kW）的系统中。
最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配（特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时），采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
2、组串式逆变器组串逆变器是基于模块化概念基础上的，每个光伏组串（1-5kw）通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。
许多大型光伏电厂使用组串逆变器。
优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。
技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。
同时，在组串间引人“主-从”的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。
最新的概念为几个逆变器相互组成一个“团队”来代替“主从”的概念，使得系统的可靠性又进了一步。
目前，无变压器式组串逆变器已占了主导地位。
3、微型逆变器在传统的PV系统中，每一路组串型逆变器的直流输入端，会由10块左右光伏电池板串。

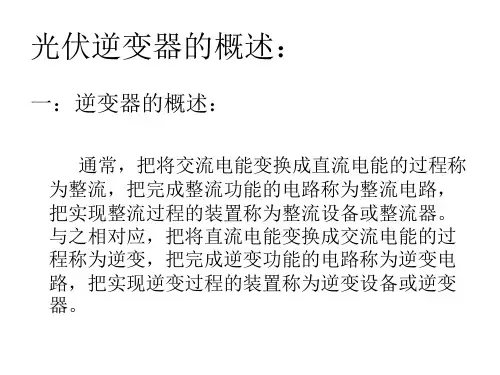

光伏逆变器详细介绍(完整版)
• 按逆变器输出的相数分可分为： （1）单相逆变器 （2）三相逆变器 （3）多相逆变器 • 按照逆变器输出电能的去向分可分为： （1）有源逆变器 （2）无源逆变器 • 按逆变器主电路的形式分可分为： （1）单端式逆变器 （2）推挽式逆变器 （3）半桥式逆变器 （4）全桥式逆变器
• 按逆变器主开关器件的类型分可分为： （1）晶闸管逆变器 （2）晶体管逆变器 （3）场效应逆变器 （4）绝缘栅双极晶体管（IGBT）逆变器 • 按直流电源分可分为: （1）电压源型逆变器（VSI） （2）电流源型逆变器（CSI） • 按逆变器控制方式分可分为： （1）调频式（PFM）逆变器 （2）调脉宽式（PWM）逆变器 • 按逆变器开关电路工作方式分可分为： （1）谐振式逆变器 （2）定频硬开关式逆变器 （3）定频软开关式逆变器
光伏逆变器产品发展历程：
SMA是全球最早生产光伏逆变器的生产企业，占全球市场33%左右的市场 份额，为全球光伏逆变器领军企业，其产品发展历程具有一定的代表性。
SMA公司光伏逆变器产品发展情况
国内外技术对比分析：
目前我国在小功率逆变器上与国际处于同一水平，在大功率并网逆变器 上，合肥阳光电源大功率逆变器2005年已经批量向国内、国际供货。该公司 250KW、500KW等大功率产品都取得了国际、国内认证，部分技术指标已经 超过国外产品水平，并在国内西部荒漠、世博会、奥运场馆等重点项目上运 行，效果良好。
负载应输出的值，通过合理计算这个值的大小使系统输出在采样周期结束 时与参考波形完全重合，没有任何相位和幅值偏差。 3、滑模变结构控制 滑模变结构控制是一种非线性的控制方法。他的基本思想是利用某种 不连续的开关控制策略来强迫系统的状态变量沿着某一设计好的滑模面运 动。滑模变结构控制的优点是对系统参数变化和外部扰动不敏感，具有较 强的鲁棒性。然而，对逆变电源系统来说，要确定一个理想的滑模面是很 困难的。并且，在用数字式方法来实现这种控制方式时，开关频率必须足 够高。 4、模糊控制 模糊控制属于智能控制的范畴，与传统的控制方式相比，智能控制最大 的优点是不依赖于系统的数学模型，它是控制理论发展的高级阶段，主要 用来处理哪些对象不确定性，高度非线性的问题。 5、重复控制 重复控制是根据内膜原理，对指令和扰动信号均设了一个内膜，因此可 以达到输出无净差，缺点是：动态响应比较慢，且需要比较大的内存。

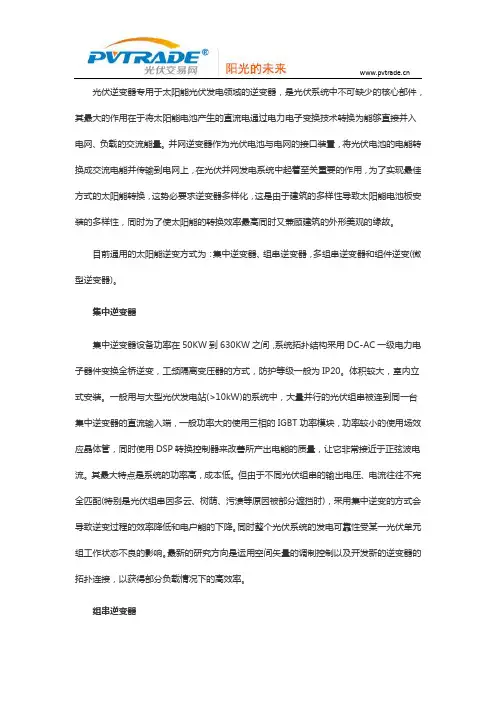

光伏逆变器种类及选型指导
光伏逆变器专用于太阳能光伏发电领域的逆变器，是光伏系统中不可缺少的核心部件，其最大的作用在于将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。
并网逆变器作为光伏电池与电网的接口装置，将光伏电池的电能转换成交流电能并传输到电网上，在光伏并网发电系统中起着至关重要的作用，为了实现最佳方式的太阳能转换，这势必要求逆变器多样化，这是由于建筑的多样性导致太阳能电池板安装的多样性，同时为了使太阳能的转换效率最高同时又兼顾建筑的外形美观的缘故。
目前通用的太阳能逆变方式为：集中逆变器、组串逆变器，多组串逆变器和组件逆变(微型逆变器)。
集中逆变器集中逆变器设备功率在50KW到630KW之间，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
一般用与大型光伏发电站(>10kW)的系统中，大量并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，让它非常接近于正弦波电流。
其最大特点是系统的功率高，成本低。
但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
组串逆变器组串逆变器已成为目前国际市场上最流行的逆变器。
其是基于模块化概念基础上的，每个光伏组串(1kW-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网。
很多大型光伏电厂都使用的是组串逆变器。
其优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳点与逆变器不匹配的情况，从而增加了发电量。
光伏逆变器分类及主要技术指标
光伏逆变器分类及主要技术指标光伏逆变器分类光伏逆变器一般有电站型光伏逆变器、组串型光伏逆变器及微型逆变器。
电站型光伏逆变器，功率范围从30KW-1000KW，甚至更大。
主要应用于大型商业屋顶、工业厂房和大型地面光伏电站。
电站型光伏逆变器以三相桥式电路拓扑为主，同时包括无变压器和有变压器两类。
组串型光伏逆变器，功率范围1KW-30KW，主要应用于住宅型屋顶和一些小型商业屋顶。
组串型光伏逆变器单相产品以升压电路和单相无变压器拓扑结构为主，三相产品以升压电路加三相三电平无变压器拓扑结构为主。
微型逆变器的功率在200W-500W，主要应用在幕墙、窗台、小型屋顶上面。
微型逆变器可搭配单一组件结构，单独追踪每个组件最大输出功率，达到效能优化。
除此之外，也可以改善遮蔽问题，提高太阳能光电系统效率和可靠性。
光伏逆变器主要的技术指标光伏逆变器的转换效率要求高，转换效率的高低将直接影响到太阳能发电系统在寿命周期内发电量的多少。
根据不同型号，国际一流品牌产品的转换效率最高可达98%以上。
大功率的光伏逆变器能够达到98.7%的转换效率，最大功率跟踪器（MPPT）效率可达到99.9%。
光伏逆变器的使用寿命长，可靠性高。
光伏发电系统设计使用寿命一般为20年左右，所以要求光伏逆变器的设计寿命需要达到较高水平。
同时光伏逆变器如果发生故障将会导致光伏发电系统停机，带来经济损失，因此高可靠性是光伏逆变器的重要技术指标。
光伏逆变器的直流电压工作范围要宽，且符合电网并网要求。
实际应用中将多块太阳能电池组件串联，得到一个较高的直流电压，在进行多组并联后输入到光伏逆变器。
不同功率、不同电压的组件、不同的串并联方案组合，要求光伏逆变器能够适应的直流电压输入不同。
所以光伏逆变器的直流工作电压要宽，以适应客户不同的需求。
同时输出的电流不能对电网造成冲击，符合电网并网要求。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
逆变器的分类资料
5.3 屋顶电站——推荐组串型，也可选用集中型方案
屋顶电站的设计相对较为复杂，受屋顶大小、布局、材质承重、以及阴影遮挡等影响，需 要通过组件铺设和逆变器选型规划来实现收益最大化。
同时组件安装在屋顶，需要考虑火灾防范等安全问题。接入配电网，直接靠近用户负荷， 需要考虑用户用电安全性，电能质量符合要求，及与原有配电之间的继电保护协调等。接入用 户配电网后，对用户的功率因数影响十分明显，逆变器除了输出有功外，还需要快速的根据光 伏系统实时发电情况、用户实时负荷数据以及用户配电房原有的SVC、SVG投入情况综合计算 以确定逆变器的实时无功输出容量。
集中型逆变器是目前大部分中大型光伏电站的首选，在全球5MW 以上的光伏电站中，其选用比例超过98%。
2、组串式逆变器
单机功率在3-90kW之间。主流机型单机功率30-50kW，单个 或多个MPPT，一般为6-15kW一路MPPT。该类逆变器每瓦成本 较高，主要应用于中小型电站。
3、微型逆变器
单机功率在1kW以下，单MPPT，应用中多为0.25-1kW一路 MPPT，其优点是可以对每块或几块电池板进行独立的MPPT控制， 但该类逆变器每瓦成本很高。目前在北美地区10kW以下的家庭光伏 电站中有较多应用。
4、几种逆变器的典型应用如图所示
如图所示，光伏组件通过串联形成组串，多个组串之间并联形成方阵，集中型将一个方阵的所有组串直流侧接 入1台或2台逆变器，MPPT数量相对较少；组串型将一路或几路组串接入到一台逆变器，一个方阵中有多路MPPT ，微型逆变器则对每块电池板进行MPPT跟踪。 当各组件由于阴影遮挡或朝向不一致时，则会出现串联和并联失配。组串型方案多路MPPT可以解决组串之间并联 失配问题，微型逆变器既可以解决组串之间的并联失配，也可以解决组件之间的串联失配。因此，从技术方面看 ，几种逆变器的本质区别在于对组件失配问题的处理。 以逆变器为核心的设计选型，需要在光伏系统生命周期内寻找总发电量和总成本的平衡点，还要考虑电网接入， 如故障穿越能力、电能质量、电网适应性等方面的要求。依据各种逆变器的特点，结合所应用的光伏电站实际情 况，从电网友好、高投资回报、方便建设维护等方面进行科学合理的选用。
华为组串式逆变器
华为组串式逆变器智能●最多8路高精度智能组串检测，减少故障定位时间80%；●多机并联智能电网自适应，电能优质，更好地满足电网接入要求；●华为专用无线通信技术，无需专用通讯线缆。
高效●最高效率99%，中国效率98.49%；●无N线，可节省20%交流线缆投资；●最多4路MPPT，适应复杂的屋顶环境，发电量提升5%以上。
安全●安全的规避PID效应，主动防止触电并隔离；●无熔丝设计，避免直流侧故障引起的火灾隐患；●零电压穿越，满足电网接入要求。
可靠●25年设计使用寿命；●自然散热，IP65防护等级；●内置交直流防雷模块，全方位雷击保护。
1、做工精细 华为SUN2000组串式光伏逆变器采用最优质的材料和最先进的工艺制造，通讯只需连接普通网线（RS485线）即可实现；操作简单，容易上手，三相接线简单，接上铜鼻子即可。
2、顶级配置华为逆变器最多4路MPPT ，比很多其他品牌逆变器多1~2路，更好地解决了电池板的朝向及遮挡问题，提升发电量5%以上；最多配有2个直流开关，在检测或维修时保证绝对安全；最高效率99%，显著提升发电量。
3、屏显简洁 =[表示直流，]~表示交流，第三个图标表示485通讯，第四个图标表示工作状态；第一、二个指示灯绿时，表示逆变器工作正常，可以并网发电；第三个指示灯绿时，表示通讯正常。
4、自然散热采用全密闭自然散热设计，利用热隔离、热屏蔽技术，将发热器件和热敏感器件分腔合理布局，确保整机无局部热点，提升散热可靠性，解决了因风扇失效散热能力降低导致的功率降低，发电量减少的问题。
5、安装方便 华为逆变器体积小、重量轻，每台逆变器尺寸约550*700*250mm ，重量<60kg ，两个人10分钟就可完成安装；且支持整机更换，故障设备返厂维修，现场无需专家；单台逆变器故障对光伏系统发电影响小。
6、蓝牙监控华为独有的蓝牙模块可通过逆变器下端的USB 接口与移动设备连接，实现近端的发电数据采集与分析，以及逆变器操作系统的更新升级。
光伏逆变器的分类与应用场景
05 光伏逆变器的未来发展趋 势
提高转换效率
高效拓扑结构
研究新型的电路拓扑结构，如多 电平、矩阵式等，以提高逆变器 的电压和电流等级，从而提高转 换效率。
先进控制算法
采用先进的控制算法，如矢量控 制、模糊控制等，以优化逆变器 的运行状态，提高转换效率。
智能调度与优化
结合大数据和人工智能技术，实 现逆变器的智能调度与优化，提 高转换效率。
灵活配置
组串式光伏逆变器支持灵活的组串接入方式，可以根据不同的光伏组 件和系统需求进行定制化配置。
易于维护
组串式光伏逆变器结构相对简单，故障率较低，且易于进行日常维护 和检修。
高可靠性
组串式光伏逆变器采用模块化设计，关键部件冗余配置，确保系统在 高海拔、高温、高湿等恶劣环境下稳定运行。
组串式光伏逆变器的应用场景
集成化系统解决方案
提供集成化的系统解决方案，包括逆变器、储能、光 伏组件等，方便用户使用。
06 结论
光伏逆变器的重要地位
光伏逆变器是光伏发电系统的核心组 件，负责将太阳能电池板产生的直流 电转换为交流电，以满足家庭和商业 用电需求。
光伏逆变器在光伏发电系统中扮演着 至关重要的角色，其性能和效率直接 影响整个系统的能源产出和经济效益。
THANKS FOR WATCHING
感谢您的观看
电系统。
商业应用
在商业领域，微型光伏逆变器可用于 小型企业、商店、咖啡馆等场所的光 伏发电系统。
通讯应用
在通讯领域，微型光伏逆变器可用于 微波中继站、卫星地面站等小型通讯 设施的光伏发电系统。
微型光伏逆变器的优缺点
优点
体积小、重量轻、高效率、低成本、易于安装和维护。
缺点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为光伏逆变器的分类
——深圳恒通源
有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。
根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。
根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。
为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。
1、集中式逆变器
集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。
最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
2、组串式逆变器
组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kw)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。
许多大型光伏电厂使用组串逆变器。
优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。
技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。
同时，在组串间引人"主-从"的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。
最新的概念为几个逆变器相互组成一个"团队"来代替"主-从"的概念，使得系统的可靠性又进了一步。
目前，无变压器式组串逆变器已占了主导地位。
3、微型逆变器
在传统的PV系统中，每一路组串型逆变器的直流输入端，会由10块左右光伏电池板串联接入。
当10块串联的电池板中，若有一块不能良好工作，则这一串都会受到影响。
若逆变器多路输入使用同一个MPPT，那么各路输入也都会受到影响，大幅降低发电效率。
在实际应用中，云彩，树木，烟囱，动物，灰尘，冰雪等各种遮挡因素都会引起上述因素，情况非常普遍。
而在微型逆变器的PV 系统中，每一块电池板分别接入一台微型逆变器，当电池板中有一块不能良好工作，则只有这一块都会受到影响。
其他光伏板都将在最佳工作状态运行，使得系统总体效率更高，发电量更大。
在实际应用中，若组串型逆变器出现故障，则会引起几千瓦的电池板不能发挥作用，而微型逆变器故障造成的影响相当之小。
4、功率优化器
太阳能发电系统加装功率优化器(OptimizEr)可大幅提升转换效率，并将逆变器(Inverter)功能化繁为简降低成本。
为实现智慧型太阳能发电系统，装置功率优化器可确实让每一个太阳能电池发挥最佳效能，并随时监控电池耗损状态。
功率优化器是介于发电系统与逆变器之间的装置，主要任务是替代逆变器原本的最佳功率点追踪功能。
功率优化器藉由将线路简化以及单一太阳能电池即对应一个功率优化器等方式，以类比式进行极为快速的最佳功率点追踪扫描，进而让每一个太阳能电池皆可确实达到最佳功率点追踪，除此之外，还能藉置入通讯晶片随时随地监控电池状态，即时回报问题让相关人员尽速维修。
