南邮电工电子实验复习与试卷
南京邮电大学2013-2014电路分析期末模拟试题一及答案
图2 2U1 30Ω
(A) 1W (C) 4W
(B) 3W (D) 6W
10V
4V
U1
4．图 4 所示电路，已知有效值 I=10A，IL=6A，
10Ω 图3
则 IR = ( ) (A) 16A (C) 8A
(B) 12A (D) 4A
I
IL
IR
UR
L
5．图示电路，ab 端的等效电感 Lab= ( )
1:2
10Ω
U S
50/0°V
-j40Ω ZL
图20
南京邮电大学 2013-2014 电路分析期末模拟试题
参考答案及评分标准 一、选择（每小题 3 分，共 27 分） 1.C 2.B 3.B 4.C 5.A 6.A 7.D 8. A 9. D
二、填空（每小题 3 分，共 18 分） (符号错，扣 1 分。部分对，给 1.5 分。最后四舍五入。)
则电路 N 吸收的平均功率 P 等于( )
(A) 10W
(B) 10 3 W
3
(C) 5 W
(D) 5W
Ⅱ、填空题（共 6 小题，每小题 3 分，共 18 分）
10Ω 200μ H 800pF
图8
i(t)
u(t)
N
图9
10．一容性阻抗 Z，已知其上电压和电流的有效值 U=120V，I=10A，该阻抗消
é
ù
ê
ú
Z= ê
úΩ
ê
ú
1H
êë
úû
0.1F
14. 如图 13(a)所示电路，已知 uR(t)的波形如图 13(b) 所示，则 uL(t)的波形为
3H
uL(t)/V
uS( t )
电工电子实验课件(南邮)
2、下载时注意事项
通用阵列逻辑 GAL 一、GAL16V8总体结构
20个引脚的器件；
8个专用输入端；
8个I/O端；
1个时钟输入端CLK； 1个使能OE。
2006年2月 EDA室 卢庆莉 编写
2006年2月
EDA室 卢庆莉 编写
输出逻辑宏单元（OLMC）
2006年2月
EDA室 卢庆莉 编写
GAL具有五种工作模式：
(a)专用输入模式
CLK NC OE NC
至另一个邻级
1 EN 1 NC CLK
2006年2月
NC OE
来自邻级 输出(m)
EDA室 卢庆莉 编写
(b)专用组合输出模式
CLK NC OE NC Vcc
1
1 =1
EN
XOR(n)
1
NC NC CLK NC OE
F3= 1 1 0 1 1 0 1 1 F4= 1 0 1 1 1 0 0 1
2006年2月
EDA室 卢庆莉 编写
使用8个存储单元，4根数据线。 F1= 1 1 0 0 1 1 0 0 F2= 1 1 1 1 0 0 0 0 F3= 1 1 0 1 1 0 1 1 F4= 1 0 1 1 1 0 0 1 →D0 →D1 →D2 →D3
Cache 高速缓存 2006年2月
实验中所用器件型号为： 28C64B型E2PROM(电可改写的ROM)
结构：采用浮栅隧道氧化层MOS管。它有两个栅极： 控制栅GC 和 浮置栅Gf。 特点：浮置栅与漏区之间有一个氧化层极薄的隧道区， 其厚度仅为10~15um , 可产生隧道效应。写入、擦 除：利用隧道效应。
电学实验题库100题含答案(精品文档)
电学实验（期末复习）学校:___________姓名：___________班级：___________考号：___________第I卷（选择题）一、选择题（本题共43道小题，每小题0分，共0分）第II卷（非选择题）二、填空题（本题共4道小题，每小题0分，共0分）三、实验题（本题共100道小题,第1题0分,第2题0分,第3题0分,第4题0分,第5题0分,第6题0分,第7题0分,第8题0分,第9题0分,第10题0分,第11题0分,第12题0分,第13题0分,第14题0分,第15题0分,第16题0分,第17题0分,第18题0分,第19题0分,第20题0分,第21题0分,第22题0分,第23题0分,第24题0分,第25题0分,第26题0分,第27题0分,第28题0分,第29题0分,第30题0分,第31题0分,第32题0分,第33题0分,第34题0分,第35题0分,第36题0分,第37题0分,第38题0分,第39题0分,第40题0分,第41题0分,第42题0分,第43题0分,第44题0分,第45题0分,第46题0分,第47题0分,第48题0分,第49题0分,第50题0分,第51题0分,第52题0分,第53题0分,第54题0分,第55题0分,第56题0分,第57题0分,第58题0分,第59题0分,第60题0分,第61题0分,第62题0分,第63题0分,第64题0分,第65题0分,第66题0分,第67题0分,第68题0分,第69题0分,第70题0分,第71题0分,第72题0分,第73题0分,第74题0分,第75题0分,第76题0分,第77题0分,第78题0分,第79题0分,第80题0分,第81题0分,第82题0分,第83题0分,第84题0分,第85题0分,第86题0分,第87题0分,第88题0分,第89题0分,第90题0分,第91题0分,第92题0分,第93题0分,第94题0分,第95题0分,第96题0分,第97题0分,第98题0分,第99题0分,第100题0分,共0分）1.用电流表、电压表、滑动变阻器“测电池的电动势和内阻”的实验时，如果采用一节新干电池进行实验，实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表读数变化很小，从而影响测量值的精确性。
电工电子技术试卷2
1密班级学号 姓名密 封 线 内 不 得 答 题电工电子技术期末试卷试题二一、单项选择题（每小题2分，共20分）1、电子实验室测量电子技术实验电路中的电压时，用的是（ ）A 、万用表的电压档B 、交流电压表C 、电子毫伏表 2、纯净半导体中掺入五价元素后成为（ ）A 、本征半导体B 、N 型半导体C 、P 型半导体3、将电气设备的金属外壳接到电力系统的零线上，这种保护方式称为（ ）。
A 、工作接地 B 、保护接地 C 、保护接零4、能量转换过程不可逆的那部分功率通常称为（ ） A 、有功功率 B 、无功功率 C 、视在功率5、具有直接复位端D R 和置位端D S 的触发器，CP 作用时两个端子应为（ ） A 、11=D D S R B 、00=D D S R C 、10=D D S R6、电感元件两端的电压与（ ）成正比。
A 、电流的瞬时值B 、电流的平均值C 、电流的变化率7、已知两正弦量)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ ） A 、i 1比i 2超前60° B 、i 1比i 2滞后60° C 、不能判断相位差 8、基本放大电路中，经过晶体管中的信号（ ）。
A 、只有直流成分B 、只有交流成分C 、交直流成分均有 9、共发射极放大电路的反馈元件是（ ）。
A 、电阻RB B 、电阻R EC 、电阻R C10、熔断器在电路中起过流保护，其控制图上标注的文字符号是（ ）A 、 FUB 、KMC 、FR二、填空题（每空1分，共20分）。
1、火线与火线之间的电压称为 电压，火线与零线之间的电压称为 电压。
2、 的半导体称为本征半导体，掺入 的半导体称为掺杂半导体。
3、根据转子结构的不同，三相异步电动机分有 式和 式两类。
4、线性应用的集成运算放大器都是采用的 反馈。
5、寄存器是由具有存储功能 的组合起来构成的，一个触发器可以存储 位二进制代码。
南京航空航天大学-电工电子考研复习题()(DOC)
南京航空航天大学-电工电子考研复习题(整理)(DOC)————————————————————————————————作者：————————————————————————————————日期：第十四章半导体器件3007在PN 结中形成空间电荷区的正、负离子都带电，所以空间电荷区的电阻率（ A ）。
(a)很高(b) 很低(c)等于N 型或P 型半导体的电阻率11023型号为2CP10 的正向硅二极管导通后的正向压降约为（ C ）。
(a) 1V (b) 0.2 V (c) 0.6 V15039电路如图1 所示，已知U = 6V，u =18sintV，波形如图2，二极管正向导通时的压降可忽略不计，则二极管两端电压uD 的波形为图3 中（）。
22061温度稳定性最好的稳压管是（A ）。
(a) 稳定电压UZ = 6 V 的管子(b) 稳定电压UZ > 6 V 的管子(c) 稳定电压U < 6 V 的管子23064稳压管的动态电阻rZ 是指（ B ）。
(a) 稳定电压与相应电流IZ 之比(b) 稳压管端电压变化量UZ 与相应电流变化量IZ 的比值(c) 稳压管正向压降与相应正向电流的比值24065动态电阻rZ 是表示稳压管的一个重要参数，它的大小对稳压性能的影响是（B ）。
(a) rZ 小则稳压性能差(b) rZ 小则稳压性能好(c) rZ 的大小不影响稳压性能34084晶体管的主要特点是具有（ B ）。
(a) 单向导电性(b) 电流放大作用(c) 稳压作用35086如果改变晶体管基极电压的极性，使发射结由正偏导通改为反偏，则集电极电流（ B ）。
(a) 反向(b) 近似等于零(c) 不变(d) 增大36088 晶体管处于截止状态时，集电结和发射结的偏置情况为（ B ）。
(a)发射结反偏集电结正偏(b) 发射结、集电结均反偏(c) 发射结、集电结均正偏(d) 发射结正偏，集电结反偏38091 晶体管的穿透电流ICEO 是表明（ A ）。
电工电子期末复习及答案
一、填空题1、任何一个完整的电路都必须有 电源 、 负载 和 中间环节 三个基本组成部分。
电路模型是由一些 理想电路元件 组成的电路。
2、正弦交流电的三要素是指 最大值 、 角频率 和 初相位 。
3、电网的功率因数越高，电源的利用率就越 充分 ，无功功率就越 小 。
4、 最大值 相等， 角频率 相同，而 相位 互差 120º 的三相交流电称为对称三相交流电。
5、已知正弦电压V )30314sin(2220︒+=t u ，则它的最大值是 311 V ，有效值是 220 V ，频率为 50 Hz ，周期是 0.02 s ，角频率是 314 rad/s ，相位为 314t+30º ，初相是 +30º 度，合 π/6 弧度。
6、相量 特指复数形式的电压和电流，已知正弦电压V )30314sin(2220︒+=t u ，该复电压有效值的极坐标形式表示为 V 30220︒∠=∙U 。
7、 电路模型 是由理想元件构成的。
理想元件的电特性 单一 而 确切 。
8、 电焊 变压器具有陡降的外特性； 自耦 调压器不能当作安全变压器使用。
9. 相线与零线之间的电压称为 相 电压，相线与相线之间的电压称为 线 电压，其中 线 电压在相位上超前 与其相对应的相 电压30°电角。
10、在纯净的半导体材料中掺入三价杂质无素，可得到 P 型半导体，其多数载流子为 空穴 ，少子为 自由电子。
11、P 型半导体和N 型半导体之间的交界处称为 PN 结 ，具有 正向导通、反向阻断的单向导电 性。
双极型三极管属于 电流 控制器件；单极型三极管属于 电压 控制器件。
12、在纯净的半导体材料中掺入五价杂质无素，可得到 N 型半导体，其多子为 自由电子 ，少子为 空穴 。
13、二极管实际上就是一个P N 结，伏安关系具有 单向导电 性。
14、光电二极管通常工作在 反向截止 区；发光二极管工作应 正向 偏置，且导通电压在 1.3 V 以上；稳压二极管正常工作时应在 反向击穿 区。

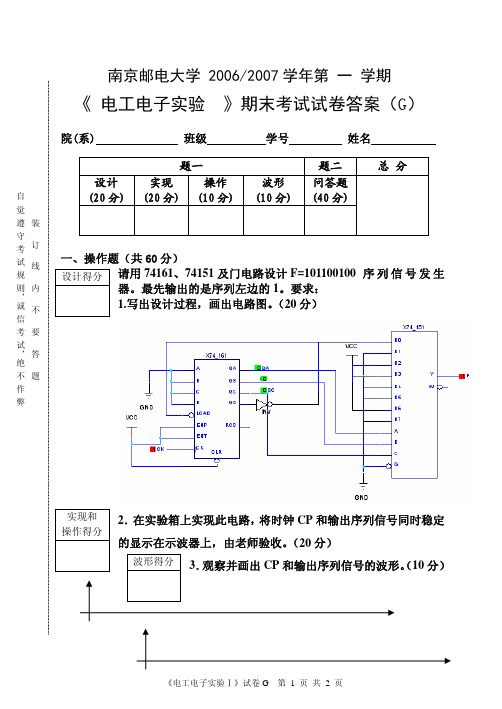

《电工电子实验Ⅰ》期末考试试卷答案(G)
《 电工电子实验Ⅰ》期末考试试卷答案（G）
院(系)
班级
学号
姓名
题一
题二
总分
自
设计
实现
操作
波形 问答题
觉
(20 分) (20 分) (10 分) (10 分) (40 分)
遵装
守 考订
试 线 一、操作题（共 60 分）
规 则内 嗣
设计得分 请用 74161、74151 及门电路设计 F=101100100 序 列 信 号 发 生 器。最先输出的是序列左边的 1。要求：
L= 1 ω 2C
（电路 4 分，原理 6 分）
得分
3．TTL 器件输入端高低电平的范围，输出端高低电平的范围各是多
少？（10 分）
TTL器件 输 H 2（最小） 输 H 3.4（典型） 入 L 0.8（最大） 出 L 0.4（最大）
得分
压为
4．某电容器额定耐压值为 25 伏，能否把它接在有效值为 20 伏的正弦 交流电源上使用？为什么？（10 分）
得 分 2、用一只标准电容器，运用谐振原理，设计测试未知电感的方案， 画出测试电路，简要说明测试原理。（10 分）
改变电路图中 V 的频率，使电容两端的电压与电 感两端的电压相等或电阻两端的电压最大，此时电路
产生谐振。根据谐振原理有
ωL
=
1 ωC
由于电容 C 和角频率ω为已知，所以
可以通过如下公式就可计算出未知电感 L。
诚不 信
1.写出设计过程，画出电路图。（20 分）
考要
试 嗣答 绝
不题
作
弊实Biblioteka 和 操作得分2．在实验箱上实现此电路，将时钟 CP 和输出序列信号同时稳定 的显示在示波器上，由老师验收。（20 分）
南京邮电大学2013-2014电路分析期末模拟试题二及答案
南京邮电大学2013-2014电路分析期末模拟试题二一、 单项选择题（共10分，每小题1分）（选择圈正确答案的代号，如）1．图示电路中的u 是： A.-5VB.0VC.5VD.10V2．图示单口的端口等效电阻是：A.2ΩB.-2ΩC.4ΩD.-4Ω3．图示电路中的i 是：A.3AB.1AC.21AD.-1A4．图示电路中，可获得最大功率的R L 是：A.41Ω B.1Ω C.4Ω D.16Ω5．图示电路中的τ是： A.8s B.4s C.2s D.1s6．图示电路中，零输入响应是：A.无阻尼情况B.欠阻尼情况2ΩR L6V 3Ω1F+ –u S2Ω1HA 5V - + u _2u 13A2FC.临界阻尼情况D.过阻尼情况7．当ω=1 rad/s 时，可将图示正弦稳态单口的功率因数提高到1的电容是： A.41F B.21F C.1F D.2F8．图示正弦稳态电路中，u s (t) = 5cos(t ) V ，i c (t)是：A .i c (t ) = 2cos (t +53.1°) AB. i c (t ) = 2cos (t -53.1°) AC. i c (t ) = 2cos (t +36.9°) AD. i c (t ) = 2cos (t -36.9°) A9．图示正弦稳态双口具有：A.低通滤波特性B.高通滤波特性C.带通滤波特性D.带阻滤波特性10．图示正弦稳态单口的端口等效电感是：A.3HB.32HC.5HD.54H二、填空题（共10分，每小题1分） 1．图示电路中，i = ( ) A 。
2．图示单口的端口方程是 ( )。
1Ωu S C(t)R L1H2A 3V2i u-+3．图示电路中，回路电流i 1 = ( ) A 。
4．图示双口中，电导参数G 12 = ( ) S 。
5．图示电路开关断开已经很久，t =0时开关 闭合，i (0+) = ( ) A 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南京邮电大学电工电子实验复习资料与试卷一、实验操作1、信号与系统操作实验请复习所做的实验。
主要掌握的要点：①由所给的电路转换出该电路的电压传输函数H（s）=V2(s)/V1(s)，并能把传输函数化成Multisim所需的标准形式:(A)算子S 在分子的幂次不高于分母的幂次。
(B)因需用积分器仿真，算子S 应化成1/S 。
(C)分母的常数项化成1。
②能画出完整的系统模拟框图。
③运用Multisim的模拟器件库中的积分器、比例放大器、加法器等模块组构系统模拟电路。
应遵循以下几个原则:(1)系统模拟电路输入端必用加法器模块对输入信号和反馈信号求和，加法器输出送积分器模块(2)根据S 的最高幂次n，取出n个积分器模块串接。
(3)算子S的系数使用比例放大器模块(4)传输函数H(S)的分子是输出项，分子中各项比例放大器模块的输出用加法器求和后成为系统输出。
分母是负反馈项，其系数正、负异号后送输入端加法器。
(5)分母中为1的常数项不用任何运算模块例如1：106262111()//()111[()//]()101030001RSC SC SCH SR R RSC SC SCSS S+⨯=++⨯+=++画出幅频和相频图例如2：画出幅频和相频图2、操作题如下图所示，写出该图的传输函数H(S)（V1是输入信号、V2是输出信号）。
画出题中电路对应的系统模拟框图。
（20分）写出传输函数H(S) （10分）画出题中电路对应的系统模拟框图（10 分）在Multisim2001环境中，测试该系统模拟电路的幅频特性相关参数。
（10分）(需包含半功率点与谐振频率点)频率点 3.147KHz 3.715KHz 4.474KHz电压比0.707 0.9999 0.707根据测试数据作出该电路的幅频特性曲线图。
（10分）有波形5分, 每个参数1分.3、D/A转换器操作实验请复习所做的实验。
掌握的要点：①根据输出电压选定数字输入端。
设计由DAC0832完成。
根据实验课题的要求输出正负斜率锯齿波上升或下降的台阶数大于或等于16 个台阶，可用4位二进制数，根据输出电压选定数字输入端。
输出电压的计算公式为：其中：VREF参考电压，Dn是二进制数转换为等值的十进制数。
由输出电压的计算公式可知，4位二进制数接在不同的数字输入端，转换的Dn值不同，输出电压也就不同。
假设：输入的二进制数为“0000～1111”，当接在D0～D3端时：Dn=D3+D2+D1+D0=8+4+2+1=15,若V REF为5V时，U0=-(5/256)×15=—0.29V;当接D3～D6端时：Dn=D6+D5+D4+D3=64+32+16+8=120,U0=-(5/256)×120 =—2.34V当接D4～D7端时：Dn=D7+D6+D5+D4=128+64+32+16=240,U0=-(5/256)×240=—4.6875V注意：输出电压U0也不能太大，这里还需要考虑运放的饱和失真。
讨论：输出幅度受到运放动态范围的限制。
LM324运放的输出是一个对管，负载是有源负载，上饱和区为1.5V，下饱和区为1.5V，其动态范围为+3.5V～–3.5V。
所以，U0的输出不能超出+3.5V～–3.5V的范围。
结论：Dn的只能接到D3～D6端。
②计数器计数器为数模转换器提供4位二进制数，即：M＝16。
由一片74161和一个DFF完成。
③波形控制电路：在开关K2K1的控制下，实现三种不同波形的输出。
当K2K1＝01时，转换器输入的二进制数为0000～1111为加法计数;当K2K1＝10时，转换器输入的二进制数为1111～0000为减法计数；当K2K1＝11时，转换器先输入0000～1111,再输入1111～0000为16进制（或八进制）的可逆计数器。
为达到实现加法计数（正斜率波形）；减法计数（负斜率波形）；以及实现先加后减（三角波）。
波形控制电路的实现是利用的关系，即：采用7486异或门完成。
通过K1K2控制电路，使其完成加或减或先加后减等功能。
4、用DAC0832设计产生具有8个台阶频率为1kHz的正斜率阶梯波（信号输出幅度为0～2V可调，电源电压为±5V）发生器，要求有设计过程。
（20分）解：输入的二进制数为“000～111”，当接D4～D6端时：Dn=D6+D5+D4 =64+32+16=112, U0=—(5/256)×112=—2.184 V＜-3.5V，符合设计条件。
画出CP和V0的波形图。
]5、用DAC0832设计产生具有10个台阶的频率为1kHz的正斜率阶梯波（信号输出幅度为0～2V可调，电源电压为±5V）发生器，要求有设计过程。
（20分）解：输入的二进制数为“0000～1001”，当接D4～D7端时：Dn=D7+ D4 =128+16=144, U0=—(5/256)×144=—2.8125 V＜-3.。
5V，符合设计条件。
画出CP和V0的波形图。
6、试用74194附加门电路设计101001序列信号发生器，用实验验证，用示波器双踪观察并记录时钟和输出波形。
注意：要想电路能自启动“000”一定要圈画，“111”一定不能圈画。
用74194和74151实现电路注意：要想电路能自启动“000”→“001”，“111”→“110”。
F=Q2注意：对于非周期波形用单次触发或脉宽触发波形才会稳定。
7、试用74194及74151设计产生序列11100010011010，···要求电路具有自启动性。
注意：左移：Q0Q1Q2Q3D SL其中Q0是最高位。
右移：Q3Q2Q1Q0D SR其中Q3是最高位。
1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，注意：对于非周期波形用单次触发或脉宽触发波形才会稳定。
8、设计一个M=7计数电路要求有设计过程（20分）解：注意：计数器通常采用置“0”法设计电路。
同步预置数为全“0”。
对于同步预置加计数器，反馈状态为（M－1），本题中反馈状态为7－1=6=（0110）2，即计数器从“000”计到“0110”。
反馈函数：波形图：注意：示波器设置：1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，再按50℅键波形稳定。
3、CH1→CP,CH2→Q2CH1→Q1,CH2→Q2CH1→Q0,CH2→Q2注意：所有的波形都对着Q2画，这样波形才能稳定。
9、设计一个M=7计数电路要求状态从0001～0111，并有设计过程（20分）解：波形图：注意：示波器设置：1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，再按50℅键波形稳定。
3、CH1→CP,CH2→Q2CH1→Q1,CH2→Q2CH1→Q0,CH2→Q2注意：所有的波形都对着Q2画，这样波形才能稳定。
10、试用74161和门电路设计循环顺序为0,1,2, 5,6,7,0,1…的模长为6的计数电路。
要求电路具有自启动能力，写出设计过程，画出电原理图。
解：1、列出状态转移表2、在考虑自启动的基础上写出反馈函数3、写出数据端的数据D2=D0=1，D3=D1=0波形图：注意：示波器设置：1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，再按50℅键波形稳定。
3、CH1→CP,CH2→Q2CH1→Q1,CH2→Q2CH1→Q0,CH2→Q2注意：所有的波形都对着Q2画，这样波形才能稳定。
11、试用74161和74151芯片设计001101序列信号，写出设计过程，画出电原理图（20分）。
解：序列长度=6；设计方案为计数器+数据选择器。
其中计数器用74161芯片，采用置零法设计一个M=6的加法计数器。
波形图：1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，注意：对于非周期波形用单次触发或脉宽触发波形才会稳定。
12、动态显示电路复习的要点：1、用7474芯片实现二位二进制加法计数器时，置数端和清零端一定要接成高电平“1”。
2、注意位选的高低位：Y0→W1，Y1→W2，Y2→W3，Y3→W4。
3、注意数据线的接法：例如显示 8421Q2Q1=00： Y0=0 D0C0B0A0 = 1000Q2Q1=01 ： Y1=0 D1C1B1A1 = 0100Q2Q1=10 ： Y2=0 D2C2B2A2 = 0010Q2Q1=11 ： Y3=0 D3C3B3A3 = 000113、3bit可控延迟电路:复习的要点：1、设计思路：移位寄存器+数据选择器2、产生DX信号为：“00001”，方法是用M=5的计数器产生。
14、4bit可控延迟电路:15、5bit可控延迟电路:DX信号为：“000001”16、根据下图给出CP、F1和F2的波形，请设计电路。
解：本电路是一个多输出函数，可采用74161+74138译码器实现。
其中，74161可设计成M=6的加法计数器，作为74138的地址。
二、笔试题5、数字系统的ASM图表示于如下图所示。
试用每态一个触发器的方法写出系统控制器的激励方程和控制命令。
6、在实验中所用的可编程器件型号为：XC95108PC84器件类型属于CPLD（A：PAL ，B：CPLD，C：GAL，D：FPGA），器件按其集成度分属于＿高密度可编程器件＿＿（A：高密度可编程器件，B：低密度可编程器件）；按编程方法分类为—＿EECMOS ＿＿（A：SRAM ，B：UVCMOS ，B：EECMOS）；器件的容量为：＿2000门＿＿（A：5000门，B：1万门，C：1000门，D：2000门）。
（8分）7、下面给出了一个ASM图，请用每态一位的方法设计控制器和输出。
解:①写出激励方程②写出输出方程8、下面给出了一个控制器电路图，请用每态一位的方法设计控制器。
解:①写出激励方程9、下面是一个控制器中某段ASM图，试用一片7474及其他门电路实现该图。
