医用负压吸引系统简介
医院中心供氧与负压吸引系统简介精品文档
医院中心供氧与负压吸引系统简介很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。
这些都给医院使用、患者医治带来很多不便。
现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。
可用于病房，手术室，高压氧仓等使用。
1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。
2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。
气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。
气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。
控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。
减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。
供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。
3 终端终端一般大多连接设备带，设备带上设有氧气插拔式自封快速接头，接头可连接氧气湿化器、呼吸机等，方便快捷且多元化使用。
移动式终端由输送管道连接软管使用。
可在房间内自由移动，适合手术室、ICU、NICU等。
吊塔式终端有升降式和固定式两种，一般由屋顶固定吊下，配备有氧气、麻醉气体等各种气源，以及各种电源接口，适合手术室、ICU、NICU等。
医用中心负压吸引系统巡检表

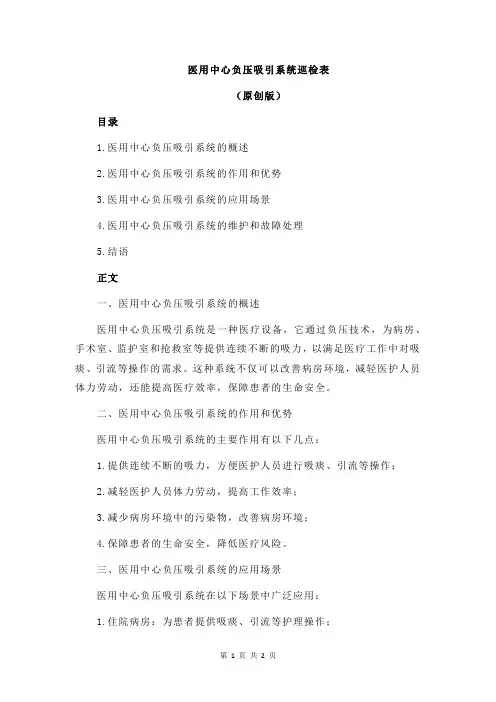

医用中心负压吸引系统巡检表（原创版）目录1.医用中心负压吸引系统的概述2.医用中心负压吸引系统的作用和优势3.医用中心负压吸引系统的应用场景4.医用中心负压吸引系统的维护和故障处理5.结语正文一、医用中心负压吸引系统的概述医用中心负压吸引系统是一种医疗设备，它通过负压技术，为病房、手术室、监护室和抢救室等提供连续不断的吸力，以满足医疗工作中对吸痰、引流等操作的需求。
这种系统不仅可以改善病房环境，减轻医护人员体力劳动，还能提高医疗效率，保障患者的生命安全。
二、医用中心负压吸引系统的作用和优势医用中心负压吸引系统的主要作用有以下几点：1.提供连续不断的吸力，方便医护人员进行吸痰、引流等操作；2.减轻医护人员体力劳动，提高工作效率；3.减少病房环境中的污染物，改善病房环境；4.保障患者的生命安全，降低医疗风险。
三、医用中心负压吸引系统的应用场景医用中心负压吸引系统在以下场景中广泛应用：1.住院病房：为患者提供吸痰、引流等护理操作；2.手术室：在手术过程中，为医生提供稳定的吸力，确保手术顺利进行；3.监护室：对病情不稳定的患者进行实时监测，并进行必要的护理操作；4.抢救室：在紧急情况下，为抢救患者提供必要的支持。
四、医用中心负压吸引系统的维护和故障处理为了确保医用中心负压吸引系统的正常运行，需要定期进行巡检和维护。
在遇到负压不足等故障时，可以采取以下措施进行处理：1.检查负压吸引系统的电源是否正常，如有问题及时修复；2.检查负压吸引系统的管道是否堵塞或漏气，及时清理或更换；3.检查负压吸引系统的设备是否正常运行，如有问题及时维修或更换。
五、结语医用中心负压吸引系统在医疗工作中具有重要的作用，它为医护人员提供了方便、高效的吸痰、引流等操作手段，同时也为病患提供了安全、舒适的治疗环境。
医疗机构中心负压吸引系统的管理_0
医疗机构中心负压吸引系统的管理本文介绍了中心负压吸引系统的设计、组成和检测方法，阐述了系统的特点和运用。
系统的建设，为临床安全提供了安全保障，提高了设备保障部门的管理效率，有利于临床使用科室的规范化管理，提高了病人对医院的满意度。
标签：中心负压吸引系统；组成；检测【文献标识码】B【文章編号】1004-4949（2014）09-0742-01中心负压吸引系统是医院现代化的标志之一。
随着我国的医疗事业的迅速发展和医疗水平的不断提高，如何为就医者提供一个舒适的治疗环境，是医院全面建设的重要目标。
采取中心吸引已成为医院建设的一项重要举措之一。
近年来随着科技的不断发展，医院逐步淘汰传统的吸引方式（病房内放置电动吸引器），采用中心负压吸引。
1.中心负压吸引系统的组成医院中心负压吸引站由真空泵、真空罐、气水分离器、电控柜、电磁阀、管道及附件等部分组成。
下图（图1）是中心负压吸引的结构框图。
图1 医院中心负压吸引结构框图我院的中心负压吸引系统是由先后两套系统在组成的。
第一套系统是由真空泵2、3和立式真空罐2及相应附属设施组成。
第一套系统中，真空泵2与真空泵3循环使用，无主次之分。
后来，随着医院床位数的增加以及医院建设的需求，原来的中心吸引系统已不能满足需求，所以在原来系统的基础上，增加了一个大功率的真空泵，即真空泵1，；其和卧式真空罐1构成了第二套系统。
两套系统是相互独立的，在对医院负压吸引的供应时，以其中一套系统运行为主。
在有大量使用负压时，若主运行的那一套系统不能满足需求，则辅助的另外一套系统将自动运行，直至达到所规定的负压范围。
2.中心负压吸引系统的设定图1中压力表1的设定阈值为0.042MPa～0.074MPa，是真空泵1的压力指示，即在这个区间内真空泵正常工作（在表1的指针到达0.042MPa时，真空泵1开始运行，在表1的指针到达0.074MPa时，真空泵1停止运行）；压力表2的阈值范围为0.034MPa～0.079MPa，且表2是整个中心负压吸引系统的压力报警表，超过表2的阈值范围，负压系统将会自动报警；压力表3的阈值范围为0.046MPa～0.074MPa，是真空泵2和真空泵3的压力指示，其运行原理与真空泵1类似，只是真空泵2与真空泵3交替运行。
中心供氧负压吸引操作培训
清洁保养
对供氧设备进行清洁保养 ，去除灰尘和污垢，保持 设备良好状态。
更换耗材
定期更换呼吸机、出氧管 等耗材，确保患者用氧安 全。
05
实践操作与考核评估
模拟操作练习环节设置
设备准备
提供完整的中心供氧设 备及负压吸引装置，确 保所有设备均处于正常
工作状态。
操作流程演示
通过视频或现场演示的 方式，向学员展示中心 供氧负压吸引的标准操
作流程。
模拟操作练习
让学员在模拟环境下进 行实际操作练习，熟悉 设备的使用方法和操作
流程。
常见问题处理
针对学员在操作过程中 可能遇到的问题，提供 解决方案并进行指导。
考核评估标准制定
操作技能考核
理论知识考核
评估学员对中心供氧负压吸引设备的操作 技能掌握程度，包括设备的开启、调节、 关闭等。
测试学员对中心供氧负压吸引相关理论知 识的掌握情况，如设备的工作原理、使用 注意事项等。
中心供氧负压吸引操 作培训
演讲人：
日期：
目录
• 培训背景与目的 • 基础知识与理论 • 操作流程与规范 • 应急处理与故障排除 • 实践操作与考核评估 • 总结与展望
01
培训背景与目的
中心供氧负压系统简介
中心供氧系统
一种医疗器械用系统，通过PSA变压 吸附制氧机产生氧气，并通过输氧管 路分配至各个房间，提供弥散供氧和 分布供氧两种方式。
02
基础知识与理论
氧气供应原理及设备介绍
氧气供应原理
中心供氧系统通过集中供氧装置提供持续、稳定的氧气源，经减压处理后通过管道输送至各用气终端 。
设备介绍
中心供氧系统主要包括氧气源、减压装置、管道系统、用气终端等部分，其中氧气源一般为液态氧或 高压氧气瓶，减压装置可将高压氧气减压至适合人体使用的压力，管道系统负责将氧气输送至各用气 终端，用气终端则包括呼吸机、出氧管等设备。
VSD负压吸引技术讲解
负压闭合引流一、外科引流定义引流是指将组织裂隙、体腔和有脏器官骨的液体引离原处和排出体外。
广义的引流还包括内引流，如胃肠减压、留置导尿和胃肠之间的短路吻合等。
本节讨论的内容是指手术中放置引流物的引流方法二、外科引流的目的引流的液体可分为感染性和非感染性两大类。
感染性液体（指脓液）通过引流后，可以达到减轻压力、缓解疼痛、减轻炎症、防止炎症扩散、有利于炎症消退的目的。
非感染性液体包括血液、渗出液及组织分泌液等，通过引流后，可以达到减轻局部压力、减少液体对周围组织的损害作用、减少合并感染的可能性、有利于伤口愈合等目的。
三、外科引流的作用机制及分类包括①吸附作用：在伤口内放置纱布类引流物，伤口液体借助于纱布毛细管的吸引作用，而被引流出体外。
②导流作用：在伤口内放置导管状引流物，伤口液体凭借其与大气之间的压力差，通过导管腔被引流出体外。
③虹吸作用：体内位置较高的腔内液体通过引流管流入位置较低的引流瓶中。
条件是体腔中压强与瓶中压强相等，内管口不能露出液面。
将引流管连接于减压器，借助负压作用吸出伤口内液体。
引流可分为开放式和闭合式两种类型。
上述吸附作用和导流作用的引流为开放式引流，其缺点是容易有外源性污染。
而闭合引流需缩小体表引流口，将引流管外端通向封闭的容器，如上述虹吸作用引流和主动引流。
四、引流物类型纱布引流条：有干纱布引流条、盐水纱布引流条、凡士林纱布引流条和浸有抗菌素引流条。
凡士林纱布引流条常用于脓肿切排后堵塞伤口，其作用是压迫止血，防止因伤口壁与敷料的粘连或肉芽长入敷料导致换药时疼痛。
盐水纱布引流条和浸有抗菌素引流条多用于较浅的感染伤口。
橡胶引流片：由橡胶手套、薄片橡胶裁剪而成。
烟卷引流管：由纱布引流条和橡胶引流片组成，即在纱布引流条外层包裹一层橡胶片，形成类似香烟式的引流条。
由于外周柔软、光滑不易压伤周围组织。
使用时须将内置端的外周橡胶剪数个小孔，以增加吸附面积，并需先将其浸湿无菌盐水后再置入伤口内。
负压系统
一、主要用途：负压吸引系统主要利用真空技术吸除病人体内的痰、血、脓及其它污物，它一般与中心供氧系统配套安装。
二、系统组成o 真空吸引站：一般由两台水环式真空泵，一个真空罐，电磁阀、水气分离器、电器控制箱、连接管道、蝶阀及截止阀等组成，它们均安装在吸引泵房内。
o 吸引管道：总管与分支管采用镀锌管，进入病房后，采用紫铜管，固定在综合设备罩上，并与气体终端阀门（气头）相连接。
o 气体终端连接头（插拔式快速接头）：平时处于密封状态，当插入吸引瓶时，气体终端自动打开，产生负压。
o 吸引器（瓶）：属独立设备，容积为1~5升，当使用时，将吸引瓶插入对应的插孔口，就可使瓶中产生负压三、工作原理工作原理图技术参数o 抽气量：27~500立方米/小时（可选）o 电机功率：0.81~15KW（可选）o 真空站输出压力：-0.03~-0.07Mpa (可调)o 工作液流量：0.12~1.2立方米/小时（可选）五、主要特点o 真空站内采用射流式真空泵或高效水环式真空泵组作为负压源。
o 真空泵的启动与停止采用全自动控制，实现了无人值守。
o 射流式真空泵具有：真空度稳定、噪音低、节水、节电、故障率低、维修方便等特点。
o 可对各病区负压值进行监测。
o 特别适用于手术室、抢救室、监护室和住院病房。
六、真空泵工作说明o 真空泵上的真空表指示值，安装完成后以调在-0.03~-0.07Mpa范围内为宜，这可以满足病房使用要求。
当指示值低于-0.03Mpa时，真空泵自动启动抽气，当指针到达-0.07Mpa时自动停止抽气。
o 泵的进气管道上安装有电磁阀，电磁阀与泵电机同步启动，即电机启动时，电磁阀自动打开与真空系统接通；当泵机停止工作时，电磁阀自动关闭，以防止停泵时水和空气返流进行真空系统内。
o 本系统采用两台水环式真空泵轮流交替使用。
即合上电源后一台泵首先工作，达到一定的负压值（-0.07Mpa）后自动停泵，待真空系统的负压上升到-0.03Mpa 时，另一台真空泵自动启动，这样周而复始使系统保持在设定的真空范围内。
中心供氧、负压吸引术语介绍
医用中心供气系统工程是一项集中心供氧、负压吸引、压缩空气、笑气、氮气等气体及医用信号系统、电源终端、照明等多元组合的管线综合工程。
该项工程主要有以下几个优点：·有效避免了传统供氧方式带来的气瓶搬运困难、影响环境、阻碍床边医疗活动进行及高压容器潜在危险等弊端；·在实施供气等系统后，病室内添加了一道新颖而庄重的装饰，给病员心理产生良好的影响；·医护人员在供氧等系统操作上变得简单快捷，有利于对病员的抢救，有利于氧气的充分利用，从而提高疾病的疗效，提高抢救成功率；·可减少供氧等系统人员，节约支出经费。
随着医疗技术服务的不断革新发展，医用中心供气系统已经成为医院供氧的必备产品。
第一节：中心供氧系统简介：中心供氧系统包括液氧罐(瓶氧汇流排)、汽化器、减压装置、报警装置、输送管道及终端组成。
系统输送压力通过液氧汽化来提供，贮存在贮槽内的液氧通过汽化器汽化后，一次减压至0.8-1.0Mpa输送至各功能分区后，再进行二次减压至0.3-0.5Mpa后输送到手术室、监护室、病房等终端。
氧源部分氧源以医用制氧机、液氧罐、瓶氧汇流排为主要供氧方式；◎液氧站（1）液氧站为低温液体贮槽阀门结构，内筒及夹套均经严格的氦质谱仪检漏，漏率小于1×10-6Pa.L/S，真空绝热寿命长。
（2）液氧站组成设备：·液氧罐5m3：1只·汽化器QQ50/16：1只·阀门：1套·液面计：1套·减压装置：1套（3）主要技术参数要求：·液氧罐有效容积：5m3·输出压力：0.8-1.0Mpa·液氧站最大出口流量：50m3/h（4）注意事宜：液氧贮槽、汽化及减压装置应设在室外，其距建筑物的距离为7.5米，且通风良好，具有防爆措施和运输方便的场所，周围不能有锅炉房，明火，配电房，5M之内的地沟的表面必须封闭，不许上下有通气现象。
负压吸引用收集装置 操作使用分解
负压吸引装置移动式四瓶外观
负压吸引用收集装置支架 组成： 1、尼龙材料万向轮底盘。 2、不锈钢立柱。 3、可调节负压表。 4、高透明带刻度硬瓶。 5、负压连接抗压管。 ＊：负压吸引装置支架所有配
件均可方便拆卸不需任何工具 协助，医护人员均可容易理解 操作使用。
负压吸引用收集装置（一次性使用 软袋）——材质
负压吸引用收集装置——废液抽入 连接
抽入口，连 接吸引管。
如图所示，将一
次性使用吸引管 连接至抽入口， 即可完成操作。
负压吸引用收集装置——负压联通 调节
压力指示表
打开阀
阀门开关 阀门开关 压力调节旋钮
抗压长管连接中 抗压长管连接中 心负压吊塔或各 心负压吊塔或各 种负压设备。 种负压设备。
上海德朗医疗设备有限公司
——负压吸引用收集装置操作使用 说明
2016-1-01
负压吸引用收集装置——产品简介
医用负压吸引收集系统是手术室及各临床科室 的必备器械，传统的普通玻璃瓶易碎、难清洗，橡 胶塞容易老化松动，而本公司的负压吸引用收集装 置可与医院现有的任何型号的负压吸引器和负压系 统连接，构成一个完整安全的手术、吸痰术负压吸 引系统。 此产品具有气密、水密性的特点，可以有效防 止有毒有害气体或液体泄漏，产品带有止溢阀和透 气滤芯，可以避免液体过多时返流入负压吸引设备 内引起机器故障和院内二次污染，减少造成感染的 危险性，降低医护人员工作强度。
负压吸引用收集装置——软袋放置
①
②
按图片顺序依
③
次放置软袋， 并放置到位， 最后一个放置 彩色盖子软 袋。。
④
⑤
负压吸引用收集装置——软袋连接
将软袋连接
短管顺时针 依次连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎阅读系统简介
医用中心吸引系统由中心吸引站的真空泵机组作为负压源，通过真空泵的抽吸使吸引系统管路达到所须的负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，主要用于吸除病人体内的痰、血、脓及其他污染物。
主要特点
采用进口真空泵及医用气体细菌过滤器，真空度稳定、噪音低、无污染
真空泵机组的启动与停止可选择手动和自动两种控制方式
智能监控，及时全面的故障报警及信号远传（可选）
欢迎阅读
真空泵机组工作说明
自动控制方式下，系统根据检测到的压力信号，对真空泵进行启动和停止控制。
当真空罐内负压达0.07MPa时，真空泵自动停机，真空罐内负压使用下降到0.02MPa时，真空泵自动起动。
控制泵自动开启和关闭的压力可按医院的要求调整。
当负压值高于0.019MPa或低于0.073MPa时，声光报警装置启动。
