北京市东城区2017届九年级上学期期末考试物理试题(含答案)
东城区2016-2017学年第一学期期末统一测试(整理)初 三 物 理 2017.1学校 班级 姓名 考号一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．在国际单位制中，电能的单位是A ．安培B ．伏特C ．欧姆D ．焦耳 2．下列物质中，通常情况下绝缘能力最强的是 A ．陶瓷 B ．盐水 C ．银 D ．铜 3．下列用电器中，利用电流热效应工作的是A ．打印机B ．电动车C ．微波炉D ．电暖气4．图1所示的四个电路中，若将开关S 闭合，会存在安全隐患的电路是5．图2所示的电路中，闭合开关S ，发现灯L 1比灯L 2亮，则下列说法中正确的是 A ．灯L 1靠近电源，所以比灯L 2亮 B ．灯L 2两端电压等于电源两端电压 C ．通过灯L 1和灯L 2的电流一定相等 D ．电流表测得的电流为两灯电流之和6．关于家庭电路和安全用电，下列说法中正确的是 A ．先断开开关，就可以用湿纸巾擦拭灯泡 B ．零线是不带电的，用手直接触摸是安全的 C ．我国家庭电路使用的是“220V 50Hz ”交流电S图2L 1L 2A图1CABDSASSSD．夜晚闻到室内有浓烈的液化气的味道，应立即打开厨房照明灯查明情况，并用手机报警7．图3是某手机电池的铭牌，其中“容量：800mAh”反映的是该电池的最大A．电流B．电荷量C．电能D．化学能8．“互联网+光纤”时代的来临，人们的工作和生活效率得到进一步提高。
则光纤的主要用途是A．装饰B．照明C．通信D．输电9．下列关于超导材料的说法中正确的是A．超导材料的电阻与温度无关B．超导材料可用来制作输电线C．超导材料可用来制作电热丝D．超导材料可用来制作滑动变阻器的电阻丝10．图4所示的四个实例中，主要是利用做功方式改变物体内能的是11．图5是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图象，则下列说法中正确的是（调图）A．燃料A的热值比B的大B．燃料质量越大时，其热值越大C．燃料燃烧越充分，其热值越大图5Q/Jm/kgABD ．燃料热值越大，燃烧效率越高12．图6是一种江河水位自动报警器的原理图。
则下列说法中正确的是A ．当水位未到达金属块A 时， 红灯亮B ．当水位未到达金属块A 时，衔铁被吸引C ．当水位到达金属块A 时，绿灯亮D ．当水位到达金属块A 时，红灯亮且电铃响13．图7是中国民间彩灯的一种，也是中国传统玩具之的走马灯。
常见于元宵、中秋等节日。
走马灯的奥妙就在这个“走”字，通过蜡烛燃烧时产生的热气流推动灯里的转盘转动，转盘上的“西游记”、“三国”、“水浒”等经典故事中的剪纸小人儿，就像坐着“旋转木马”一样转起圈来。
则下列说法中正确的是 A ．蜡烛燃烧产生的热气流向下运动 B ．蜡烛燃烧产生的热气流向上运动 C ．蜡烛燃烧产生的热气流绕蜡烛旋转D ．蜡烛燃烧所释放的能量全部转化为走马灯的动能14．图8所示的电路中，电源两端电压保持不变，当开关S 闭合时，小灯泡正常发光。
如果将滑动变阻器的滑片向左滑动，则下列说法中正确的是 A ．电流表的示数变小，小灯泡变暗 B ．电流表的示数变大，小灯泡变亮 C ．电压表的示数变小，小灯泡变亮D ．电压表的示数不变，小灯泡变暗15．图9是中国科技馆三层的“科技与生活”展厅中展示的一个汽车发动机气缸模型。
拨动操作拨轮，就能看清四冲程发动机中活塞与曲轴的运动情况。
若某单缸四冲程柴油机的曲轴以1800r/min 的转速转动时，则在1min 内该柴油机对外做功的次数为图8RSAVAB衔铁电磁铁绿灯红灯 电源电源电铃 图6图7A．30次B．15次C．1800次D．900次二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个，共8分，每小题2分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．下列说法中正确的是A．摩擦起电可以创造电荷B．原子核由质子和中子组成C．同种电荷相互排斥，异种电荷相互吸引D．磁场周围的磁感线由磁极发出，是真实存在的17．下列关于比热容的说法中正确的是A．质量大的物体，比热容大B．不同物质的比热容可能相同C．物质的比热容与其吸收的热量成正比D．由于水的比热容大，生物体内水的比例很高会有助于调节生物体自身的温度18．下列说法中正确的是A．导体的电阻与其两端的电压无关B．电功率大的用电器产生的热量多C．电灯正常发光时，额定功率小的可能更亮D．电流做功越快的用电器，其电功率一定越大19．下列关于能量的说法中正确的是A．物体运动越快，其内能越大B．不需要外界提供能量的永动机是不可能制成的C．热传递过程中，不能自发的将热量从低温物体传到高温物体D ．太阳能是地球上所有能量的源泉，是一次能源，是不可再生的 三、实验选择题（共20分，每小题2分） 20．图10中，电阻箱的示数为 Ω A ．2017 B ．1110 C ．17 D ．1021．图11中，电能表的示数为 kW ⋅hA ．2020.1B ．2020C ．20201D ．20.1 22．图12中，通电螺线管的左端是A ．正极B ．负极C ．S 极D ．N 极 23．图13中，滑动变阻器的接线方法正确的是24．选取一根自动铅笔芯， 连接如图14所示的电路。
铅笔芯一端的夹子固定，移动另一端的夹子。
通过观察小灯泡的亮度来反映电流的变化的方法称作A ．控制变量法B ．替代法C ．转换法D ．放大法25．图15所示的电路中，闭合开关S ，小灯泡L 1和L 2都不发光，电流表指针不偏转，电压表指针偏转较大；调换L 1和L 2的位置，两块电表指针偏转情况与调换灯泡前相同。
由此可判断发生故障的是 A ．电源 B ．灯座P BP A PD图13P C图15⨯1⨯100⨯1000⨯10图10图11单项电能表 kW ⋅h 220V 10(20)A 50Hz2500r/kW ⋅h2 0 2 0 1I图12图14C ．灯泡L 2D ．电流表26．如图16所示，在一个配有活塞的厚玻璃筒里放入少许硝化棉，把活塞迅速压下去，硝化棉燃烧。
硝化棉被点燃，是由于下列哪种物质的内能增加所引起的A ．空气B ．硝化棉C ．活塞D ．玻璃27．图17是观察气体的扩散现象装置图，浅色瓶和深色瓶中分别装有空气和二氧化氮气体，两瓶气体用玻璃板隔开。
下列四种操作方案中，最合理的是28．（多选）在科学实践课上，同学们在土豆上分别插入铜片和锌片，制成了土豆电池，将土豆电池与LED 连接成如图18所示的电路，LED 立即发光。
当LED 的长引脚与铜片相连时，LED 发光；当LED 的短引脚与铜片相连时，LED 不发光。
则下列说法中正确的是A ．LED 具有单向导电性B ．铜片相当于电池的负极C ．LED 的正极应与锌片相连 D ．土豆电池可将化学能转化为电能29．（多选）如图19所示，在探究“比较不同物质吸热升温的情况”的实验中，需要图1-1-22图18图16A ．竖直放置 D ．倾斜放置B ．竖直放置C ．倾斜放置图17控制的变量有 A ．水和食用油的体积 B ．水和食用油的初温 C ．电加热器的型号 D ．水和食用油被加热的时间四、实验解答题（共30分）30．（2分）请用笔画线表示导线，将图20所示的插座正确接入家庭电路中。
31．（4分）物理学家奥斯特第一个证实了电流的周围存在着磁场（如图21所示）。
物理课上同学们通过分组实验进行研究：当较粗的铜直导线未通电时，小磁针静止时针尖指向 （选填“南北”或“东西”）方向；将放在小磁针上方的粗直导线通以 （选填“南北”或“东西”）方向电流时，小磁针会发生明显的转动；实验中，同学们发现粗直导线与电池长时间连接，会非常烫手，这是因为电池被 而导致的；为保证实验效果，并解决粗直导线过热，你的改进措施是： 。
32．（4分）图22是中国科技馆三层的“探索与发现”展厅中展示的自制交流变压器的实验装置。
台面上有一条黑色的长电缆，电缆的两头端分别与电压表的正负接线柱相连。
零线图20火线图19食用油水图21图22甲乙拿起电缆绕在展台上的直立的通电螺线管柱上，电压表示数就会有变化。
（1）小岩用该装置进行如下操作：先在金属柱上绕几圈电缆，电压表显示一个示数（如图22甲所示）；再多绕几圈，电压表读数由又增大了（如图20乙所示）。
请你根据小岩的操作，提出一个可以探究的问题： 。
（2）小岩回到学校，把通电螺线管与24V 直流稳压电源相连，电缆与电压表相连，希望再现科技馆中的实验情景。
他按照在科技馆实验时的操作方法把电缆绕在螺线管上，可无论电缆绕多少圈，只要电缆和螺线管保持相对静止时，电压表的指针都不会发生偏转；沿着螺旋管上下移动电缆圈，电压表的指针会发生偏转，电缆圈移动越快，电压表的指针偏转越大，请你对“电缆和螺线管保持相对静止时，电压表的指针不发生偏转”提出你的猜想： 。
33．（4分）在测量小灯泡的电功率的实验中：（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最（选填“左”或“右”）端；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，与小灯泡并联的电压表的示数如图23乙所示，与小灯泡串联的电流表的示数如图21丙所示，则电压表的示数为 V ，电流表的示数为 A ，此时所测量的小灯泡的电功率为 W 。
P乙丙图23甲SL34．（2分）请根据下列表格中的实验数据归纳出电功率P 和电压U 的关系：P = 。
35．（4分）图24所示的是探究“电流产生的热量与哪些因素有关”的实验装置，电流产生的热量通过U 型管中液面的 来反映。
在两个密闭容器中装有质量 （选填“相等”或“不等”）的空气，研究电流产生的热量与电阻的关系时，应选用图22 （选填“甲”或“乙”）所示的装置进行实验。
在图22乙中容器外并联了一个阻值相同的电阻丝，其目的是为了研究电流产生的热量与 的关系。
U/V 1.0 1.2 1.51.82.02.5P/W1.0 1.442.253.244.00 6.25图22甲乙图2436．（3分）小明和小华在探究“电磁波产生的原因”的实验中，将一把锉刀、一节干电池和两条带有金属夹的导线连接成如图25所示闭合电路。
当用一个导线夹的金属头在锉刀上滑动时，就会听到旁边用来接收电磁波信号的收音机发出“咔咔咔”的声音，小明认为收音机接收到了电磁波。
而小华却认为收音机接收到是导线夹和锉刀摩擦而产生的声波，不是电磁波。
请你利用现有的实验器材，证明小华的观点是错的。
37．（4分）如图26所示，将两个半径约为1cm 的铅柱的底面削平、削干净，然后紧紧地压在一起，两个铅柱就像被粘在了一起，下面吊上5kg 的重物都不能把它们拉开。
（1）两个铅柱没有被重物拉开是因为铅柱的分子之间存在 。
东城区初三物理期末试题及答案
东城区第一学期期末统一测试初 三 物 理 .1学校 班级 姓名 考号一、单项选择题（下列各小题均有四个选项；其中只有一个选项符合题意。
共28分；每小题2分）1．在国际单位制中；电阻的单位是A ．安培B ．伏特C ．欧姆D ．瓦特2．下列学习用品中；通常情况下属于导体的是A ．毛笔B ．裁纸刀片C ．橡皮D ．三角板3．下列用电器中；利用电流热效应工作的是A ．电热毯B ．手机C ．平板电脑D ．电风扇4．如图1所示的电路中；将开关S 闭合；灯L 1和灯L 2均发光；则下列说法中正确的是 A ．灯L 1和灯L 2串联B ．灯L 1比灯L 2明亮C ．通过灯L 1和灯L 2的电流一定相等D ．灯L 1和灯L 2两端的电压一定相等 5．关于家庭电路和安全用电；下列说法中正确的是A ．更换灯泡时要先切断电源B ．我国家庭电路的电压值为380VC ．发现有人触电时直接用手将触电者拉开D ．用电器失火时；先用水灭火；再切断电源6．在图2所示的电路中的AB 两点间接入一个滑动变阻器；若要求滑片P 向右端滑动时灯炮L 逐渐变暗；则下列滑动变阻器中接法符合要求的是7．对于1kW·h 电能的作用；下列说法中正确的是：A ．能使笔记本电脑工作约3分钟B ．能使洗衣机工作约3小时C ．能使笔记本电脑工作约3小时D ．能使洗衣机工作约30小时图18.某定值电阻两端的电压是4V 时通过它的电流是0.8A ；如果该电阻两端的电压增加2V ；则该导体的电阻和通过它的电流是：（ ）A ．3.2Ω；0.4AB ．3.2Ω；6.4AC ．5Ω；0.2AD ．5Ω；1.2 A9. 法拉第发现的电磁感应现象；使人类从蒸汽机时代步入了电气化时代。
下列电器设备中；根据电磁感应原理制成的是A ．电磁继电器B ．电动机C ．发电机D ．电熨斗10．图3是一种温自动报警器的原理图。
制作水银温计时；在玻璃管中封入一段金属丝；电源两极分别与水银和金属丝相连；当温达到金属丝下端所指的温时 A ．衔铁被吸引；电铃发出报警声B ．衔铁被排斥；电铃发出报警声C ．衔铁被吸引；电铃停止发出报警声D ．衔铁被排斥；电铃停止发出报警声11．光敏电阻的阻值随光照强的增大而减小；将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图4察电表示数的变化情况应该是A ．电流表和电压表示数均变小B ．电流表和电压表示数均变大C ．电流表示数变小；电压表示数变大D ．电流表示数变大；电压表示数变小12．同学们根据下表提供的几种物质的比热容得出以下四个结论；其中正确的是A ．液体的比热容一定比固体的大B ．同一物质发生物态变化后；比热容不变C ．汽车发动机用水来冷却是因为水的比热容较大D ．质量相等的铝块和铜块；升高相同的温；铜块吸收的热量多13．在实验室中某同学连接了如图5所示的电路；发现闭合开关后两灯都不亮。
北京市东城区九年级上学期期末物理试卷
北京市东城区九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共16题；共32分)1. （2分）在某原子结构模型示意图中，a、b、c是构成该原子的三种不同粒子，能得出的结论是（）A . a和c数量不相等B . b决定原子种类C . 质量集中在c上D . a和c之间存在吸引的力2. （2分）下列现象说明分子做无规则运动的是（）A . 初春的果园花香四溢B . 盛夏的湖面波光粼粼C . 深秋的古镇红叶落地D . 隆冬的田野大雪茫茫3. （2分） (2017九上·黄冈期中) c铝>c铜，温度和质量相等的铝球和铜球，它们吸收相同的热量后，将它们相互接触，则（）A . 热量由铝球传给铜球B . 热量由铜球传给铝球C . 它们之间不发生热传递.D . 缺少条件，无法确定4. （2分）(2017·鞍山模拟) 下列说法正确的是（）A . 从水下看岸边的物体，发现它比实际物体变低了B . 利用超声波可以除去人体内的结石C . 四冲程内燃机的一个工作循环中曲轴转4周，对外做功1次D . 壶嘴喷出的白气离壶嘴越近，说明室内的温度越高5. （2分）关于热机的效率，下列说法中正确的是（）A . 热机做的有用功越多，热机效率一定高B . 热机的功率大，热机效率一定高C . 热机单位时间内消耗的燃料少，热机效率一定高D . 以上说法都不对6. （2分）(2019·惠阳模拟) 重庆小面是发源于重庆的一款特色面食，重庆小面的特点是麻辣当先，面条劲道，汤鲜而厚味。
不论身世高低贵贱，都会被重庆小面的魅力所征服。
其中包括的物理知识正确的是（）A . 煮小面时冒出的腾腾热气是升华现象B . 煮小面是通过做功的方式增加了小面的内能C . 透出的小面香气是因为分子间有力的作用D . 煮面时汤水沸腾，继续加热，温度不变7. （2分） (2018九上·盘锦月考) 有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（）A . B一定不带电，C带正电B . B一定带正电，C带负电C . B可能不带电，C带负电D . B可能带正电，C带正电8. （2分）几个灯泡串联,接通电源后如果其中一个灯泡的灯丝断了,电路里其它部分完好, 其余的灯泡将（）A . 仍亮B . 不亮C . 有的灯亮D . 无法判定9. （2分） (2017九上·利津期中) 如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动过程中（）A . 电压表V示数变小B . 电流表A1示数变大C . 电流表A2示数不变D . 电流表A2示数变小10. （2分） (2016九下·重庆期中) 如图，电源电压保持不变，R1是定值电阻，R2是滑动变阻器．闭合开关S后，滑动变阻器滑片P向a端移动时，下列判断正确的是（）A . 电流表A的示数变大，电压表V1的示数不变B . 电压表V1的示数与电压表V2的示数比值变小C . 电压表V2的示数变小，电路消耗的总功率变小D . 电压表V1的示数与电流表A的示数比值不变11. （2分） (2015九上·南部期中) 在通常情况下，下列组合全部属于绝缘体的是（）A . 金属、盐水、橡胶B . 陶瓷、玻璃、干木棒C . 塑料棒、石灰水、大地D . 铁棒、橡皮、铅笔芯12. （2分） (2016九·薛城月考) 将标有“6V 3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A . P实＞P额B . P实＜P额C . P实=P额D . 无法确定13. （2分）下列电器中，利用电流热效应来工作的是（）A . 电冰箱B . 洗衣机C . 电视机D . 电饭锅14. （2分）把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是（）A . 通过灯L1的电流大B . 通过灯L2的电流大C . 灯L1两端的电压大D . 灯L2两端的电压大15. （2分）关于家庭电路，下列说法不正确的是（）A . 用试电笔辨别火线和零线时，手要接触笔尾的金属体B . 如果有人触电要先断电后救人C . 用电器失火时，不能向用电器泼水灭火D . 空气开关“跳闸”一定是出现了短路16. （2分）下图所示的电路中，电源两端的电压保持不变。
北京市东城区九年级上学期物理期末考试试卷
北京市东城区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）(2017·衡阳) 下列数据中，最接近生活实际的是（）A . 一个苹果的质量约为150gB . 人的正常体温是39℃C . 成年人散步时的速度约是4m/sD . 家用电热水器正常工作时的功率约为30W2. （2分）(2020·北京) 如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A . 金属杆B . 瓷筒C . 电阻丝D . 金属滑片3. （2分）在河岸上用手电筒斜着照向平静的水面，进入水中的光（）A . 速度变小，光路向下弯折B . 速度变小，光路向上弯折C . 速度变大，传播方向不变D . 速度变小，传播方向不变4. （2分）夏天，有时能看到自来水管的表面出现许多细小的水珠，也就是我们平常说的“夏天，金属会出汗”，对于产生这种现象的原因，下列解释中正确的是（）A . 水管有孔，水渗了出来B . 水管是与空气接触，所以是空气在水管上液化所致C . 是空气中的水蒸气在水管上液化所致D . 是水蒸发形成的5. （2分）学校教室中六盏灯的连接方式是（）A . 都是并联B . 都是串联C . 两两串联后并联D . 两两并联后再串联6. （2分）(2018·平邑模拟) 下列数据最接近实际情况的是（）A . 100W的电冰箱正常工作一天耗电约为3kW•hB . 人体感觉舒适的温度约是38℃C . 一个初中生所受到的重力大约是500ND . 台灯正常工作时的电流是2A7. （2分）(2017·建邺模拟) 关于家庭电路和安全用电，下列说法正确的是（）A . 使用有金属外壳的家用电器，其外壳必须接地线B . 家用电能表的示数显示了家庭用电的总功率C . 空气开关“跳闸”，一定是电路中发生短路D . 熔丝熔断后，可用铜丝来代替8. （2分） (2019九上·抚松期末) 在下列现象中，利用做功使物体内能增加的是（）A . 手冷时对手“哈气”，手会感到暖和B . 来回弯折的铁丝温度会升高C . 冬季用热水袋取暖D . 北方的冬季寒冷，室内用暖气取暖9. （2分）如图所示，电源两端的电压保持不变，R0为定值电阻。
初中物理北京市东城区第一学期初三物理期末统一测试考试卷及考试题答案.docx
xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________一、xx 题（每空xx 分，共xx 分）试题1:在国际单位制中，电流的单位是A ．安培B ．伏特C ．焦耳D ．瓦特 试题2:下列物体中，通常情况下属于导体的是A ．玻璃B ．塑料C ．铁丝D ．橡胶 试题3:下列用电器中，利用电流热效应工作的是A ．手机B ．电脑C ．照相机D ．电饭锅 试题4:图1中，在书房里学习的小明闻到了一股烟味后，走出房间对正在客厅里抽烟的爸爸说：“吸烟有害健康，我和妈妈都跟着吸二手烟了”。
小明在书房里就能闻到客厅烟味的原因是 A ．分子间有空隙 B ．分子之间存在相互作用力 C ．一切物体都是由分子组成的 D ．分子在不停地做无规则的运动试题5:生活中掌握一些安全用电常识很有必要，下列做法中正确的是A．更换灯泡时要先切断电源B．用湿布擦拭插座或用电器的开关C．发现有人触电时直接用手将触电者拉开D．用电器失火时，先用水灭火，再切断电源试题6:图2所示的滑动变阻器中，当滑片P向左滑动时，连入电路的电阻变小的是试题7:图3所示的四个电路中，开关S闭合后，电源被短路的电路是试题8:一个标有“12V 6W”的灯泡接入某电路中，测得通过它的电流是0.4A，则它的实际功率A．等于6W B．小于6W C．大于6W D．无法判断试题9:图4所示的事例中，通过热传递的方式改变物体内能的是试题10:已知水的比热容为4.2×103J/(kg·℃)，则质量为0.2kg的水，温度从10°C升高到15°C吸收的热量是A．4.2×103J B．4.2×104J C．2.1×103J D．2.1×104J试题11:图5中，当开关S闭合时，小灯泡L1和L2均不亮。
某同学用一根导线去查找电路故障，他先用导线把L1短接，发现L2亮，L1不亮；再用该导线把L2短接，发现两灯均不亮。

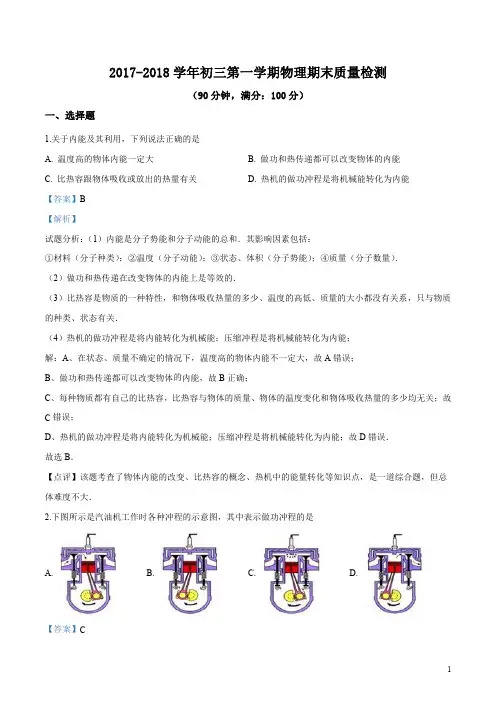

精品解析：2017-2018学年北京东城景山学校初三第一学期物理期末质量检测(解析版)
①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量）．
（2）做功和热传递在改变物体的内能上是等效的．
（3）比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只转化为机械能；压缩冲程是将机械能转化为内能；
2017-2018 学年初三第一学期物理期末质量检测
一、选择题
（90 分钟，满分：100 分）
1.关于内能及其利用，下列说法正确的是
A. 温度高的物体内能一定大
B. 做功和热传递都可以改变物体的内能
C. 比热容跟物体吸收或放出的热量有关
D. 热机的做功冲程是将机械能转化为内能
【答案】B
【解析】
试题分析：（1）内能是分子势能和分子动能的总和．其影响因素包括：
2
【答案】B 【解析】 试题分析：A、图中电路连接符合要求，当开关断开时，电动机处不可能带电，不会出现题目中描述的情况， 不合题意；B、图中开关接在电动机与零线之间，这样开关断开后，电动机处仍然带电，而电动机在水中， 因此才会出现水泵和井水都带电，且水温升高的情况，符合题意；C、图中开关和电动机都接在火线上，无 法工作，不合题意；D、图中开关和电动机都接在零线上，无法工作，不合题意．故选 B． 【考点定位】串、并联电路的设计 【此处有视频，请去附件查看】
D. 无法确定
【答案】D
【解析】
两灯泡都在工作，灯泡两端的电压相等，根据并联电路中各支路电压相等可知：两灯可能并联；由于串联
电路中电流处处相等，两只相同的灯泡串联，灯泡两端的电压也相等；所以两灯也可能串联．
4.两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（ ）
A. 甲灯中电流较大

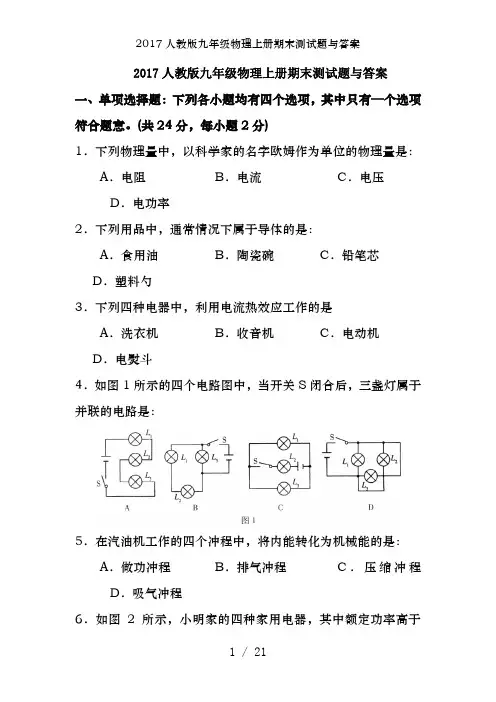

2017人教版九年级物理上册期末测试题及答案
2017人教版九年级物理上册期末测试题与答案一、单项选择题：下列各小题均有四个选项，其中只有—个选项符合题意。
(共24分，每小题2分)1．下列物理量中，以科学家的名字欧姆作为单位的物理量是：A．电阻B．电流C．电压D．电功率2．下列用品中，通常情况下属于导体的是：A．食用油B．陶瓷碗C．铅笔芯D．塑料勺3．下列四种电器中，利用电流热效应工作的是A．洗衣机B．收音机C．电动机D．电熨斗4．如图1所示的四个电路图中，当开关S闭合后，三盏灯属于并联的电路是：5．在汽油机工作的四个冲程中，将内能转化为机械能的是：A．做功冲程B．排气冲程C．压缩冲程D．吸气冲程6．如图2所示，小明家的四种家用电器，其中额定功率高于400W的是：7．关于分子动理论与有关现象的叙述，下列说法中正确的是：A．物质都是由原子构成的B．扩散现象表明分子是很小的微粒C．只有气体和液体能发生扩散现象D．分子间的引力和斥力同时存在8．当温度一定时，比较两根铜丝电阻的大小，下列说法中正确的是：A．长铜丝的电阻大B．两铜丝粗细相同时，长铜丝的电阻大C．细铜丝的电阻小D．两铜丝长度相同时，粗铜丝的电阻大9．关于安全用电，下列说法正确的是：A．用湿布擦正在发光的白炽灯或日光灯B．家庭电路应安装保险盒或空气开关C．人跟火线接触，一定会发生触电事故D．更换灯泡不必断开控制灯泡的开关10．下列实例中，利用热传递的方式使物体内能增加的是：A．两只手相互摩擦使手掌发热B．阳光照射下，地表的温度升高C．水沸腾后，壶盖被水蒸气顶起D．“神七”返回舱进入大气层与空气摩擦生热11．如图3所示电路，电源两端电压保持不变。
闭合开关S后，在滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是：A．电压表V和电流表A1、A2的示数都变大B．电流表A1的示数与电流表A2的示数之差保持不变C．电流表A1示数变大，电流表A2和电压表V的示数不变D．电流表A2示数变大，电流表A1和电压表V的示数不变12．把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器连接在总电压恒为18V的电路中，如图4所示。
2017-2019北京初三物理上学期期末汇编：特殊方法测电阻、动态电路含答案
初三期末汇编-特殊方法测电阻、动态电路认真审题，仔细想一想，然后写出正确答案。
一、特殊方法测电阻（共26小题）【题1】（2019•平谷区二模）晓亮利用阻值为R0的定值电阻和一块电流表测量未知电阻R x的阻值。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示。
（1）只闭合开关S1时，电流表示数为I1；（2），电流表的示数为I2；请你用I1、I2和R0表示R x．R x＝。
【题2】（2019•西城区二模）小文利用阻值为R0的定值电阻和一块电流表测量未知电阻R x的阻值。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示。
（1）为了测出电阻R x的阻值，请你添加两根导线完成图所示的实验电路的连接。
（2）当开关S、S1闭合时，电流表示数为I1；当开关S闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，R x的表达式正确的是。
A．R x＝R0 B．R x＝C．R x＝D．R x＝R0【题3】（2019•顺义区一模）小阳利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。
他选择了满足实验要求的器材，电源两端电压不变，连接了如图的实验电路，并进行如下操作：闭合开关S1和S2，记录电压表的示数为U1；闭合开关S1，断开开关S2，记录电压表的示数为U2．请你完成下列问题：（1）根据题目叙述可知电源两端电压为。
（选填选项前的字母）A．U1 B．U2 C．U1+U22 D．U1﹣U2（2）请用U1、U2和R0表示Rx，Rx＝。
【题4】（2019•东城区一模）小京依据图所示电路测量未知电阻R x（阻值约为20Ω）的阻值时，找到如下实验器材：稳压学生电源（电源电压约6V且保持不变）、电流表（量程“0～0.6A”，“0～3A”）、电阻箱R1（0～999.9Ω）各1个，开关两个，导线若干。
（1）实验过程中，为了实验数据尽可能精确，电流表应选用的量程为（选填“0～0.6A”或“0～3A”）。
2017九年级上册物理期末试卷及答案
三一文库（）/初中三年级〔2017九年级上册物理期末试卷及答案[1]〕一、选择题（16题--27题，每小题2分，共24分）16．下列现象与分子热运动有关的是( )A．春天，百花争艳 B．夏天，波光粼粼 C．秋天，丹桂飘香 D．冬天，大雪纷飞17．下列说法正确的是（）A．燃料的热值越大，燃烧时放出的热量越多B．通过技术改进，热机效率可达100%C．可以通过做功使物体内能增加D．使用热机是为了实现机械能转化为内能18．教室内有四盏220V的灯，两个开关，每个开关控制两盏灯．图中能正确反映教室这四盏灯连接情况的是（）19．如图所示，是一个磁信息阅读器。
只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。
以下电器件中工作原理与此相似的是（）A．扬声器 B．发电机C．电磁继电器 D．电铃20．下面是小文同学“物理学习笔记”中的摘录，其中错误的是（）A．做功和热传递在改变物体内能上是等效的B．燃料的热值与燃料的质量无关C．磁体具有指向性D．温度越高的物体含有的热量越多21．随着自动化的发展，传感器在生活中有着广泛的应用。
下面没有应用传感器的是（）22．如图所示，能正确地测出小灯泡L1两端电压的电路是（）23．如图家用电能表的盘面。
当只接入一个用电器正常工作时，1 min内电能表的转盘转了25转．则该电器消耗的实际功率是( )A．15W B．600W C．300W D．3kW24．如图所示电路中，电源电压保持不变，滑动变阻器的滑片P由b向a滑动的过程中，说法正确的是（）A．电流表的示数变小 B．通过定值电阻和滑动变阻器的电流之比是1:1C．电压表与电流表的示数比值变大 D．滑动变阻器接入电路的阻值变大25．电饭锅是常用的家用电器，下列与之相关的说法错误的是( )A．组成材料中既有导体又有绝缘体 B．工作时，利用了电流的热效应C．工作时，通过热传递使食物温度升高 D．与其它家用电器是串联连接的26．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L 1处断路 D．灯泡L2处断路27．标有“6V 3W”的甲灯和“12V 12W”的乙灯。
北京市东城区九年级上学期物理期末考试试卷
北京市东城区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共15题；共15分)1. （1分） (2019九上·长沙月考) 如图(a)所示的电路中，电源电压不变，当开关S闭合，V1、V2两个电压表的指针均如(b)图，则图(a)中两个电阻之比R1:R2为（）A . 5:1B . 4:1C . 1:5D . 1:42. （1分） (2018八下·黄梅月考) 如图是某物体做直线运动时的路程随时间变化的图像，由图像判断下列说法错误的是（）A . 15s时，物体通过的路程为30mB . 整个20s时间内，物体的平均速度为2m/sC . 物体在20s内都做匀速直线运动D . 物体在0～5s时间内的速度比10～20s内的速度大3. （1分） (2018九上·金山期末) 水结成冰后，不变的物理量是（）A . 体积B . 质量C . 比热D . 密度4. （1分） (2018九上·平果月考) 如图是四冲程内燃机工作循环中的一个冲程，它是（）A . 压缩冲程，将内能转化为机械能B . 做功冲程，将内能转化为机械能C . 压缩冲程，将机械能转化为内能D . 做功冲程，将机械能转化为内能5. （1分）(2012·泰州) 在下列事例中，为了减小压强的是（）A . 大卡车的车轮比小轿车多而宽B . 软包装饮料的吸管，有一端是尖的C . 缝衣针、注射器的针头都很尖D . 菜刀用过一段时间需要磨一磨6. （1分）汽车中有如图所示的电路。
电路中上端带金属细杆的金属滑块M与两侧金属弹簧相连并接入电路中，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时A . 红．绿灯都亮B . 红、绿灯都不亮C . 红灯亮，绿灯不亮D . 红灯不亮，绿灯亮7. （1分） (2018九上·扬州期末) 如图所示的做法符合安全用电原则的是（）A . 雷雨天站在大树下避雨B . 用手指碰触插座的插孔C . 用湿抹布擦发光的灯泡D . 将冰箱的金属外壳接地8. （1分）以下所列家用电器中，正常工作时，电能主要转化为机械能的是（）A . 电风扇B . 电水壶C . 电饭煲D . 电视机9. （1分）(2017·武进模拟) 如图是健身用的“跑步机”示意图，质量为m的健身者踩在与水平面成θ角的静止皮带上，用力向后蹬皮带，可使皮带以速度v匀速向后运动．若皮带在运动的过程中受到脚的摩擦力为f，则在运动的过程中，下列说法中正确的是（）A . f是皮带运动的阻力B . 人的重力与皮带对人的支持力是一对平衡力C . 人对皮带做功，其做功功率为fvD . 人对皮带不做功10. （1分）杠杆在生产生活中有着广泛的应用，如图所示，下列工具中属于费力杠杆的是（）A . ①、②B . ②、③C . ①、③D . ①、④11. （1分）如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计中符合这种要求的是（）A .B .C .D .12. （1分） (2018九下·东台月考) 当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上得到一个清晰的像．下列光学仪器中，利用了这一原理的是（）A . 照相机B . 潜望镜C . 投影仪D . 放大镜13. （1分） (2018九上·石家庄期中) 在下列四个图中,当滑片P左移时,连入电路的电阻变小的是（）A .B .C .D .14. （1分）在自制简易密度的活动中，小明在一支平底试管内装入适量铁砂，然后先后放入装有甲、乙两种不同液体的烧杯里，如图所示．下列说法正确的是（）A . 试管在甲液体中受到的浮力较大B . 试管在乙液体里排开的液体质量较小C . 乙烧杯中的液体密度比甲烧杯中的液体密度大D . 在甲液体中试管底部所受液体压力较大15. （1分）甲乙两个用电器并联在同一电源上，甲的电阻是乙的3倍，则在相同的通电时间内，通过甲乙两个用电器的电功之比是（）A . 2:3B . 2:1C . 9:2D . 1:3二、填空题 (共6题；共6分)16. （1分） (2018八上·西宁月考) 如图甲所示，小汽车靠超声波发现障碍物，其采用的方法叫做回声________；如图乙所示，在需要安静环境的医院、学校附近，常常有禁止________的标志．17. （1分） (2018八上·惠来期中) 夏天，剥开包装纸的冰棍会冒“白气”是________现象（填“汽化”或“液化”）；冰棍吃到口中感到很凉，是因为冰棍熔化过程中________的原因（填“吸热”或“放热”）。
北京市东城区2017-2018学年第一学期九年级期末物理试题(无答案)
A．安培
B．伏特
C．欧姆
D．焦耳
2
2．下列物质中，通常情况下绝缘能力最强的是
A．陶瓷 B ． 盐 水
C．银
D．铜
3．下列用电器中，利用电流热效应工作的是
A．打印机 B．电动车
C．微波炉
D．电暖气
4．图 1 所示的四个电路中，若将开关 S 闭合，
会存在安全隐患的电路是
A S
S
S
S
A
B 图1 C
D
5．图 2 所示的电路中，闭合开关 S，发现灯 L1
6
14．图8所示的电路中，电源两端电压保持不变， 当开关S闭合时，小灯泡正常发光。R如果A 将
V S
滑动变阻器的滑片向左滑动，则下图列8 说法中 正确的是 A．电流表的示数变小，小灯泡变暗 B．电流表的示数变大，小灯泡变亮 C．电压表的示数变小，小灯泡变亮 D．电压表的示数不变，小灯 泡变暗 15．图9是中国科技馆三层的
B．超导材料可用来制作输电线
C．超导材料可用来制作电热丝
4
D．超导材料可用来制作滑动变阻器的电阻丝
10．图 4 所示的四个实例中，主要是利用做功方 式改变物体内能的是
A． B． C． 晒太阳感觉暖暖的
抢险间歇搓手取暖图 4
烧水时水温升高
D．用手暖茶杯暖
手
11．图 5 是 A、B 两种燃料完全 Q/J 燃烧释放的热量 Q 与其质 量 m 的关系图象，则下列 说法中正确的是（调图） 0
0 单项电能表
2500r/kWh
图 11
I 图 12
图
11 中，电能表的示数为
kWh
A．2020.1
B．2020
C．20201
