环氧树脂生产工艺
环氧树脂生产工艺流程
环氧树脂生产工艺流程环氧树脂是一种重要的高分子材料，广泛应用于涂料、粘接剂、塑料等领域。
下面将为大家介绍一下环氧树脂的生产工艺流程。
首先，环氧树脂的生产需要准备好所需的原材料。
常见的原材料有环氧树脂单体、固化剂、稀释剂等。
其中，环氧树脂单体是最重要的原材料，通常是通过环氧化合物与酸酐反应制得。
固化剂的选择则根据树脂的性能要求来确定，常见的有胺类、酸酐类、酚醛类等。
稀释剂主要是为了控制环氧树脂的粘度和流动性。
接下来，将原材料按照一定的配方比例加入反应釜中，并进行充分的混合。
在反应釜中加热和搅拌的过程中，原材料之间发生了反应，形成了环氧树脂基质。
这个过程称为环氧树脂的缩聚反应。
缩聚反应完成后，需要对环氧树脂进行加工和改性。
常见的加工方式有扩链、改变分子结构、添加填料等。
扩链是指在环氧树脂分子中加入较长的链段，可以提高其柔韧性和韧性。
改变分子结构包括对环氧基团进行官能化改性，以获得更好的性能。
添加填料可以调节环氧树脂的粘度和流动性，还可以增加其强度和硬度。
最后，对环氧树脂进行固化，即将其加热或加入固化剂，使其形成硬化体。
固化过程中，环氧树脂分子与固化剂分子发生反应，形成交联结构，同时释放出水或其他副产物。
这个过程称为环氧树脂的固化反应。
固化后的环氧树脂具有优良的力学性能和化学稳定性。
环氧树脂的生产工艺流程主要包括原料准备、混合反应、加工改性和固化等步骤。
每个步骤都需要掌握一定的技术和工艺参数，以确保产品的质量和性能。
通过不同的配方和工艺参数的选择，可以生产出各种不同性能的环氧树脂，满足不同领域的需求。
年产环氧树脂生产工艺设计
年产环氧树脂生产工艺设计一、引言环氧树脂是一种重要的高分子材料，广泛应用于建筑、电子、航空航天等领域。
随着市场需求的增加，年产环氧树脂的生产工艺设计显得尤为重要。
本文将从原料准备、反应体系、工艺流程以及质量控制等方面探讨年产环氧树脂的生产工艺设计。
二、原料准备1. 环氧树脂：选择高纯度的环氧树脂作为原料，确保产品的质量稳定。
2. 硬化剂：根据不同的应用需求选择合适的硬化剂，并确保其与环氧树脂的相容性。
3. 促进剂：添加适量的促进剂，能够加速反应速度，提高产品的固化性能。
4. 填料：根据产品的特殊要求，选择合适的填料，并控制其加入量，以获得理想的性能。
三、反应体系1. 反应容器：选用耐腐蚀、耐高温的不锈钢反应容器，确保反应过程的安全和稳定。
2. 搅拌装置：采用高效的搅拌装置，保证原料充分混合，提高反应效率。
3. 加热系统：根据反应体系的特点，设计合理的加热系统，控制反应温度在适宜范围内。
4. 环境控制：确保反应过程在洁净、无尘的环境下进行，避免杂质的污染。
四、工艺流程1. 原料配比：按照一定的比例准确称取环氧树脂、硬化剂、促进剂和填料等原料。
2. 搅拌混合：将原料倒入反应容器中，启动搅拌装置，进行充分混合，确保原料均匀分散。
3. 加热反应：根据反应条件，控制加热系统温度，使反应体系达到理想的反应温度。
4. 固化成型：根据产品的要求，选择合适的成型方式，如注塑、压制等，进行固化成型。
5. 后处理：对成型后的产品进行除气、修整等处理，提高产品的表面质量。
6. 包装储存：将成品包装储存，确保产品的质量和保存期限。
五、质量控制1. 原料检测：对每批原料进行严格的检测，确保其质量符合要求。
2. 反应监控：实时监测反应过程中的温度、压力等参数，及时调整工艺条件。
3. 产品检验：对成品进行物理、化学等性能检验，确保产品的质量稳定。
4. 工艺改进：根据产品的反馈信息，不断改进工艺，提高产品的品质和产量。
六、结论年产环氧树脂的生产工艺设计是一个复杂而细致的过程。
环氧树脂生产工艺
环氧树脂生产工艺环氧树脂是一种重要的聚合物材料，广泛应用于涂料、胶黏剂、复合材料等领域。
环氧树脂的生产工艺主要包括原料处理、环氧树脂合成和产品加工三个步骤。
原料处理是环氧树脂生产的第一步。
环氧树脂的主要原料是环氧化合物和多元酸酐。
环氧化合物一般是含有两个或多个环氧基团的有机化合物，如双酚A、环氧丙烷等。
多元酸酐一般是含有两个或多个羧酸酐基团的化合物，如酞酸酐、脂肪酸酐等。
在原料处理中，首先需要对原料进行筛选和储存，确保原料的质量稳定。
然后进行配比，根据需要调整不同原料的比例，得到目标产品的配方。
最后进行预处理，如加热、混合等，以便后续的环氧树脂合成。
环氧树脂合成是环氧树脂生产的核心步骤。
合成环氧树脂的方法有很多种，常见的是环氧化反应和羧酸酐反应。
环氧化反应是指将环氧化合物与多元酸酐反应，形成环氧树脂的过程。
该反应一般在高温条件下进行，并加入催化剂促进反应的进行。
羧酸酐反应则是指将环氧化合物与酸酐反应，生成环氧树脂。
不同的合成方法有不同的反应条件和催化剂选择，以获得具有特定性能的环氧树脂。
合成完环氧树脂后，还需要进行产品加工。
产品加工一般包括溶剂调配、填充料添加、固化剂调整等过程。
溶剂调配是将环氧树脂与适量的溶剂混合，以调整产品的粘度和流动性。
填充料添加是将适量的填充料加入到环氧树脂中，以增加产品的强度和硬度。
固化剂调整是根据需要调整固化剂的类型和用量，以控制产品的固化速度和性能。
最后，将加工好的环氧树脂产品进行包装和储存，以确保产品的质量和长期保存。
总的来说，环氧树脂的生产工艺包括原料处理、环氧树脂合成和产品加工三个步骤。
通过合理的配比和反应条件，可以制备出具有特定性能的环氧树脂产品。
环氧树脂的生产工艺也在不断发展中，新的工艺和技术的应用将进一步提高产品的质量和性能，推动环氧树脂产业的发展。
3240环氧树脂板 生产工艺
3240环氧树脂板生产工艺环氧树脂板是一种高性能、高强度、耐腐蚀的材料，通常用于制造电子电器、航空航天、船舶、化工设备等领域。
生产环氧树脂板的工艺可以分为以下几个步骤：1. 原材料准备：•环氧树脂：选择高质量、适用于特定应用的环氧树脂。
•硬化剂：根据具体需要选择相应的硬化剂。
•增强材料：如玻璃纤维布、碳纤维布等，用于增加板材的强度和刚度。
2. 配方设计：•确定合适的环氧树脂、硬化剂和增强材料的配比，以满足所需的性能要求。
3. 表面处理：•增强材料表面可能需要进行处理，如清洁、打磨，以确保树脂能够更好地与增强材料结合。
4. 浸渍：•将切割好的增强材料（玻璃纤维布、碳纤维布等）浸渍于混合好的环氧树脂和硬化剂中。
•确保浸渍均匀，避免气泡和干燥不均。
5. 叠层：•将浸渍好的增强材料按照设计要求叠加，形成板材的结构。
•可以采用多层叠加，以增加板材的厚度和强度。
6. 固化：•将叠好的材料放入模具中，进行固化。
•固化过程中，环氧树脂和硬化剂发生反应，形成硬而坚固的结构。
7. 剪裁和修整：•将固化后的板材剪裁成所需的尺寸。
•进行表面修整，确保平整度和外观质量。
8. 热固化：•将板材放入热固化炉中，进行高温处理，提高板材的耐热性和力学性能。
9. 检测和质检：•对板材进行必要的质量检测，包括外观、尺寸、力学性能等。
•严格控制生产过程中的各项参数，确保产品质量稳定。
10. 包装和出厂：•对合格的环氧树脂板进行包装，并进行标识。
•出厂前进行最终检查，确保产品符合标准和客户要求。
以上是环氧树脂板的一般生产工艺流程，具体的工艺步骤和条件可能会根据产品的具体用途和制造商的工艺要求而有所不同。
在生产过程中，要注意环保和安全生产，确保产品质量和生产效率。
环氧树脂的生产工艺方案
环氧树脂的生产工艺方案环氧树脂是一种重要的合成材料，广泛应用于涂料、粘合剂、电子电气设备和航空航天等领域。
其生产工艺主要分为酚醛法、酚酸法和环氧氯化物法等多种方法。
一、酚醛法：酚醛法是一种传统的环氧树脂生产工艺，主要步骤如下：1.原料准备：准备苯酚、甲醛和碱性催化剂作为主要原料。
2.酚醛缩合反应：将苯酚和甲醛在碱性催化剂的作用下进行缩合反应，生成酚醛树脂。
3.环氧化反应：将酚醛树脂与环氧化剂进行反应，生成环氧树脂。
4.精制和分离：对得到的环氧树脂进行精制和分离，得到所需产品。
酚醛法具有工艺简单、操作方便的优点，但由于该方法对原料的要求较高，容易产生有毒物质，限制了其在环氧树脂生产中的应用。
二、酚酸法：酚酸法是一种改进的环氧树脂生产工艺，其主要特点是采用酚酸酯作为中间产物。
具体步骤如下：1.酚酸酯合成：将苯酚与酸酐在酸催化剂的作用下反应，生成酚酸酯。
2.酸酐环氧化：将酸酐酯与环氧化剂进行环氧化反应，生成环氧树脂。
3.精制和分离：对得到的环氧树脂进行精制和分离。
酚酸法相对于酚醛法具有操作简便、原料较为容易获取的优点，同时产生的副产物较少，对环境污染小。
三、环氧氯化物法：环氧氯化物法是目前广泛采用的环氧树脂生产工艺，其主要过程如下：1.原料准备：准备环氧化剂、马来酸盐和溴代调整剂等作为主要原料。
2.环氧化反应：将环氧化剂与马来酸盐在催化剂的作用下反应，生成环氧树脂。
3.分离和精制：对得到的环氧树脂进行分离和精制。
环氧氯化物法具有工艺流程简单、环境友好的优势，同时可根据需要进行不同的调整剂加入，以改变环氧树脂的性能。
总之，环氧树脂的生产工艺方案主要包括酚醛法、酚酸法和环氧氯化物法等多种方法。
每种方法都有其特点和适用范围，企业可以根据自身需求和实际情况选择适合的工艺方案。

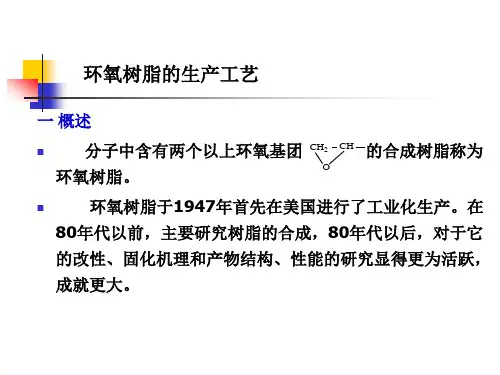

第九章环氧树脂生产工艺
N-(CH2)2-N
OH CH2CHCH2_
CH2CHCH2_ OH
环氧值和固化剂用量的计算：
G
固化剂的相对分子质量 固化剂含有的活泼氢的数量
环氧值
环氧树脂的生产工艺
4．固化剂用量的计算 用胺做固化剂时其用量一般为环氧树脂质量的 10%~15%；用酸酐做固化剂时其用量一般为环氧树脂质量 的10%~20%；用低相对分子质量的聚酰胺做固化剂时其用 量一般为：环氧树脂∶聚酰胺=1∶1（质量比）。 为了提高胶粘强度，可以用几种固化剂混用。如将低 相对分子质量的聚酰胺、间苯二胺和4,4′-二氨基二苯甲烷 混合使热变形温度有所提高，胶粘剂的耐热性能较好。
OH
1
CH3
C
O CH2 CH CH2 + 2 HC1
CH3
O
如此经过开环、闭环的循环过程，最后反应成环氧树脂的大分子：
CH2 CH CH2 O O
CH3
C
O CH2 CH CH2 nO
CH3
OH
CH3
C
O CH2 CH CH2
CH3
O
环氧树脂的生产工艺
⑵ 低相对分子质量环氧树脂工艺流程方框图：
环氧树脂的生产工艺
⑷ 苯环赋予树脂耐热性和刚性。
环氧树脂的生产工艺
双酚A环氧树脂分子中含有多种可发生不同功能作用的基 团：如下图：
环氧树脂的生产工艺
⒉ 环氧树脂的应用特性：
⑴ 粘结强度高，粘结面广。
⑵ 收缩率低。环氧树脂的固化主要是依靠环氧基的开 环加成聚合，因此固化过程中不产生低分子物。环氧树脂 本身具有仲羟基，再加上环氧基固化时派生的部分残留羟 基，它们的氢键缔合作用使分子排列紧密，因此环氧树脂 的固化收缩率是最低的。
水性环氧树脂生产工艺流程
水性环氧树脂生产工艺流程
一、原料准备
1. 加工原料:环氧树脂(环氧乙烯醚二聚物),链增长剂(环氧丙烯酸),柔化剂(2-)等。
2. 水溶性助剂:消泡剂、去膜剂、减毒剂、稳定剂等。
二、原料计量与搅拌
1. 按设计配方精确计量环氧树脂、链增长剂、柔化剂等主要原料放入反应槽中。
2. 加入水溶性助剂,开机搅拌均匀,得到均质的原液。
三、反应
1. 调节温度在30-50°范围内,开启动机进行反应12-24小时。
2. 在反应过程中定期取样检测酚类含量,判断反应是否完成。
四、产品处理和包装
1. 反应后产品通过精密过滤除去结垢和杂质。
2. 检测产品标液的酚类含量、值等物化指标是否符合标准。
3. 装填或小袋包装,出库发货。
五、质量控制
品质管理全过程严格控制,确保产品质量符合国家和客户标准。
环氧树脂的生产工艺
环氧树脂的生产工艺
环氧树脂是一种高分子化合物，可以广泛应用于建筑、航空航天、电子、汽车、船舶等领域。
其生产工艺主要包括四个步骤：原料准备、反应、固化和加工。
首先，原料准备是环氧树脂生产的第一步。
环氧树脂的主要原料是环氧化合物和固化剂。
环氧化合物通常由苯环和氧原子组成，常见的有环氧乙烷和环氧丙烷等。
固化剂通常是含胺基或酸酐基团的化合物，可以与环氧化合物发生反应。
接下来是反应步骤。
在反应釜中，将环氧化合物和固化剂按照一定的配比加入，并加热到一定温度，通常在80~150℃之间。
在反应过程中，环氧和固化剂之间发生开环反应，形成三维交联结构的高聚物。
同时，根据需要，可以加入催化剂、填充剂、稀释剂等辅助剂来调控反应过程和产品性能。
然后是固化步骤。
在反应完成后，环氧树脂需要进行固化才能达到使用要求。
固化过程可以通过热固化或室温固化来实现。
热固化通常需要将制得的环氧树脂产品加热至一定温度，使其发生进一步的交联反应。
室温固化则是通过加入特定的固化剂，使其在常温下发生固化反应。
最后是加工步骤。
经过固化后，环氧树脂可以通过各种加工方式进行成型。
常见的加工方式包括注塑成型、压制成型、涂覆、粘接等。
根据具体的应用需求，可以选择适合的加工方法和工艺参数，以获得所需的产品性能。
总之，环氧树脂的生产工艺包括原料准备、反应、固化和加工四个步骤。
通过合理控制每个步骤的工艺参数和原料配比，可以制备出具有不同性能和用途的环氧树脂产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
96 ％的苯
纯物质 环氧氯乙烷
水 惰性杂质
双酚A 水
惰性杂质 NaOH 水
惰性杂质 苯 水
总计
惰性杂质
质量（㎏） 54615.4 111.46 1003.14 65312.5 2062.5 1375 23969.55 48.18 72.27 22579.2 47.04
893.76 172090
NaOH
O
O
CH3
O
+2
CH3
O
CH3
O
H
Cl
228
92.5× 2
65 312.5× 0.95
x
332
36.5× 2
y
z
由上反应方程式： x/92.5×2=y/332=z/36.5×2=62 046.875/ 228
可得：
x=50 340.05kg,y=90 348.96kg,z=19 865.89kg
所以反应后的各物料质量如下:
双酚A: 6 5312.5×(1-95%)= 3 265.625kg 环氧氯丙烷：54 615.4-50 345.05=4 270.35kg HCl：19 865.89 kg 环氧树脂：90 348.96 kg
物料平衡表
输入物料 98％的环氧
氯乙烷
95 ％的双 酚A
输出物料 环氧氯丙烷
双酚A
环氧树脂
96 ％的苯
99.5 ％的 NaOH
参与反应物 质中水和杂
质 NaCl
质量 4270.35 3265.625 90348.96 22579.2 2319.17 49246.695
31839.85 172090
回收过量环氧氯丙烷
（3）回收结束后过滤，静置，把苯溶液抽吸到回流脱苯 釜内，下层的盐脚抽吸后放掉。
工艺流程
（4）在回流脱苯釜内回流至蒸出的苯清晰无水珠为止。然 后冷却，静置. 经过滤器至贮槽，沉降后抽入脱苯釜脱除 苯，先常压110 ℃以上开始减压至140-143 ℃无馏出液为 止，放料，即得成品。
（5）包装。干燥后的粉末，存放于贮料斗中，先测定产品 的分子量、密度等有关性能，然后按每袋25kg装袋输送到 仓库以备出厂。
一 天生产两批，则每批的产量为： m =151.52t/2=75.76t
物料衡算
（2）设以生产1t（1 000kg）环氧树脂为基准
原料名称
投料比例
环氧氯丙烷
557.3㎏
双酚A
687.5 ㎏
纯苯
235.2 ㎏
液体烧碱（100％）
240.9 ㎏
名称 分子量
环氧氯丙 92.52 烷
净含 （﹪）
98
（2）良好的加工性。加工时常温常压。广泛 用作涂料、灌封料及浇注料等
（3）优异的电绝缘性。用作绝缘材料、电工 浇铸及电子灌封。
（4）机械强度高。用作结构胶、高度耐磨地 坪等。
（5）收缩率低。尺寸稳定，不易变形，不易 开裂等
（6）稳定性好，防腐性能优异。广泛用作防 腐涂料。
环氧树脂生产的主要原材料的性质
缩合工段物料衡算
98％环氧氯丙烷 95％双酚A NaOH 苯
反应釜
环氧氯丙烷 双酚A
输入物料计算
(1)对于输入物料分四股，分别如下： ①98%的环氧氯丙烷中： 环氧氯丙烷：55 730×98%=54 615.40kg 水：55 730×0.2%=111.46kg 不溶杂质：55 730×l.8%=1 003.14kg
环氧树脂生产工艺流程图
双酚A(BPA)＋环氧氯丙烷(ECH)＋碱＝环氧树脂
废 过量 水 BPA ECH
分 相
三级冷凝
蒸馏
50% NaOH
反应釜
环氧树脂、ECH、盐、水
环氧树脂、甲苯、水
萃 取
环氧树脂、盐、水
环氧树脂 过滤 残甲苯
甲苯 水 盐水
薄膜蒸发
甲 蒸馏 苯
环氧树脂
分相 水
物料衡算
(1)设每年生产330天，则每天的产量为： Md=50 000÷330= 151.52t/d
设计题目：
年产5万吨环氧树脂生产车间设计
指导教师：XXX
班级：高分子XX-X 学生：XXX 学号：11014XXXXX
LOGO
环氧树脂的定义及特征
定义：分子中含有2个或2个以上环氧基
的高分子化合物。 最常用的双酚A型环氧树脂含2个环氧基。
特征：
（1）粘接强度高，粘接面广。几乎可粘接所 有的金属和非金属，有“万能胶”的美称。
含水量 （ ﹪）
0.2
含惰性杂 质量
（﹪）
1.8
双酚A 228.29
95
32纯苯 78.11 Nhomakorabea96
0.2
3.8
液体烧碱 40.01 99.5
0.2
0.3
双酚A型 332.05
99
环氧树脂
0.8
0.2
原料用量计算
反应方程式如下：
HO
CH3
OH +2 Cl
NaOH
O
O
CH3
O
+2
CH3
O
CH3
O
H
Cl
④96%的苯中： 苯：23 520×96%=22 579.2kg 水：23 520×0.2%=47.04kg 不溶杂质：23 520×3.8%=893.76kg
输出物料计算
(2)对于输出物料的计算如下： 设缩合反应的转化率等于收率，即为95%，则： 反应的总方程式如下
HO
CH3
OH +2 Cl
②95%的双酚A中： 双酚A：68 750×95%=65 312.5kg 水：68 750×3%=2 062.5kg
不溶杂质：68 750×2%=1 375kg
输入物料计算
③99.50%的NaOH中： NaOH：24 090×99.5%=23 969.55kg 水：24 090×0.2%=48.15kg 不溶杂质：24 090×0.3%=72.27kg
（1）双酚A（BPA）：白色片状或粒状晶体，不溶于水，能 溶于醇、醚、丙酮及碱性溶中，室温下微溶于甲苯、二甲 苯，加温下溶解度急剧增加。
（2）环氧氯乙烷（ECH）：是一种易挥发、无色透明液体 ，有毒！对皮肤有灼伤作用，能严重刺激眼睛，具有和氯 气相似的刺激性气味，有麻醉性，能溶解于醇、醚及甲苯 中，微溶于水。比重1.18，纯品沸点116.2℃。取样化验时 ，要取上层。
（3）液碱：淡紫色液体，无机械杂质，强碱性，腐蚀性较 强。
（4）苯：无色透明液体。有芳香气味。具强折光性。易挥 发。能与乙醇、乙醚、丙酮任意混溶，微溶于水。
工艺流程
（1）把双酚A投入溶解釜中，然后通过环氧氯丙烷、苯， 将夹套通水蒸气的温度加热升温到70℃左右。
（2）溶解后，用泵压入带搅拌的反应釜内，开始搅拌， 并滴加碱。控制反应温度为50 ℃ ，维持一定时间至反应 结束后，回收过量环氧氯丙烷供循环使用。
