电控高压共轨柴油发动机原理及特点
柴油机共轨式电控高压喷射系统简介
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系
统主要由供油系统和控制系统组
成，如图 10.1 所示。供油系统包括
油箱、低压输油泵、高压输油泵、 共轨、喷油器等元件组成。控制系 统由传感器、ECU、执行器组成。
其中执行器主要有调压阀 14 和三通 电磁阀 2。
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系统的工作原理
当电磁阀通电时，外阀 3 向上运动，
内阀下部密封锥面结合阀座（外阀下部内 锥），共轨高压油不在进入控制室 7，外 阀 3 下部外锥面与阀座分开，控制室内的 燃油通过回油管 5 回到油箱，从而控制室 7 的油压下降。针阀 9 的承压锥面的压力 作用下针阀上移，喷油器喷油，如图 10.2 （b）所示。
喷油器 8。喷油压力仅取决于共轨油道内的燃油压力。 共轨油道压力的控制是 ECU 根据各传感器信号与附加信息获
取发动机工作状态后，通过调压阀14 控制回油来调节燃油压力。燃油
压力传感器 15 提供的反馈信号用来实现对油轨压力的精确闭环控制。
柴油机共轨式电控高压喷射系统的工作原理
喷油控制
ECU 根据各传感器信号与附加信息获取发动 机工作状态，控制二位三通电磁阀 2 的位置，来
柴油机共轨式电控高压喷射系 统简介
开篇综述
柴油机共轨式电控高压喷射系统是由高压油泵、高压供油系统、各种 信号传感器和电子控制单元（ECU）组成的闭环系统中，将喷射压力的产生 和喷射过程彼此完全分开的供油方式。柴油机共轨式电控高压喷射系统采用 “时间与压力”控制方式，由高压油泵将高压燃油输送到公共油轨，通过公共 油轨内的油压及喷油器喷油时间的精确控制，实现对柴油发动机喷油量的精
节流孔共同进油，控制室 7的燃油压力上升迅速，控制活塞促使针阀下行断油快，
高压共轨工作原理介绍
高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。
高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。
高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。
设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。
高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。
高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。
共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。
它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。
共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。
燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。
喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。
喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。
当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。
电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。
通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。
高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。
它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。
高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。
浅谈柴油机电控高压共轨技术
浅谈柴油机电控高压共轨技术摘要:电控高压共轨技术是一种燃油喷射压力与发动机转速无关的供油系统,由高压泵、压力传感器和电子控制单元(ECU)组成的闭环系统中,将喷油压力的产生和喷射过程彼此完全分开。
关键词:柴油机共轨喷油压力控制提高柴油机动力性,实现低污染、低油耗的中心任务就是改善柴油机的燃烧过程。
也就是要保证组成燃烧过程的进气、喷油、燃烧三要素中的油、气良好混合和在不同工况下满足不同的燃烧和放热要求。
其中喷油是最重要的因素。
所谓电控高压共轨技术主要是对喷油过程进行控制,是指在高压泵、压力传感器和电子控制单元(ECU)组成的闭环系统中,将喷油压力的产生和喷射过程彼此完全分开的一种供油方式,由高压油泵把高压燃油输送到公共供油管,ECU控制喷油器的喷油量,喷油量大小取决于公共供油管压力和电磁阀开启时间的长短。
一、电控高压共轨柴油机的组成1、控制系统:包含了传感器、电脑和执行器。
电脑是电控共轨燃油系统的核心部分,它根据各传感器的信息进行综合计算,完成各种处理后,求出最佳喷油时间和最合适的喷油量,并且计算出在什么时刻、在多长的时间范围内向喷油器发出开启压电阀或关闭压电阀的指令,从而精确控制发动机的工作过程。
2、燃油供给系统:包含了高压供油泵、共轨和喷油器。
高压供油泵将燃油加压成高压,输入共轨内,储存在共轨内的燃油在适当的时刻通过喷油器喷入发动机汽缸内。
电控共轨系统中的喷油器是一种非常精密的压电阀,它的开启和关闭由电脑控制。
二、电控高压共轨技术工作原理:燃油从油箱被电动输油泵吸出后,经油水分离器滤清后,被送入VP分配式高压油泵,这时燃油压力为0.2Mpa。
进入VP分配泵的燃油一部分通过高压油泵上的安全阀进入油泵的润滑和冷却油路,流回油箱;一部分进入VP分配式油泵,在VP分配式高压泵中,燃油被加压到135Mpa后,被输送到蓄压器。
高压柴油从蓄压器、流量限制阀往高压油管进入喷油器后,又分两路:一路直接进入燃烧室;一路在喷油期间针阀导向部分和控制套筒与柱塞缝隙泄漏的多余燃油一起流回油箱。
高压共轨的工作原理
高压共轨的工作原理
高压共轨系统是一种现代柴油发动机的燃油供给系统，其工作原理如下：
1. 准备阶段：燃油从油箱被油泵抽取，并经过滤后被送入高压共轨。
高压共轨是一根管道，其内径较大，可以容纳所有喷油嘴需要的燃油量。
2. 压力调节阶段：在高压共轨中的燃油被送入高压泵。
高压泵会增加燃油的压力，使其达到要求的功率水平。
高压泵的工作原理类似于柱塞泵，通过减少柱塞直径来增加燃油的压力。
3. 压力积累阶段：高压泵将燃油送回高压共轨。
随着燃油的不断流入，高压共轨中的压力逐渐增加。
在这个阶段，高压共轨中的压力通常需要达到几百至数千巴的水平。
4. 喷油阶段：通过控制电磁阀或压力调节器，高压共轨中的燃油被喷出到喷油嘴中。
喷油嘴由电磁控制器控制，可以根据发动机的要求进行开关。
通过调整电磁阀的开关时间和频率，可以控制喷油嘴喷出燃油的量和喷射时间。
5. 点火阶段：当燃油被喷出到喷油嘴中后，它与空气混合，并被压缩在气缸中。
最后，喷油嘴喷出的燃油会被点火系统点燃，从而引发燃烧过程。
这个过程产生的能量被转化为驱动发动机的力和动力。
总之，高压共轨系统通过高压泵和喷油嘴的配合，可以将燃油
以高压和适量的方式喷入气缸，从而实现高效燃烧，提高燃油利用率和发动机的性能。

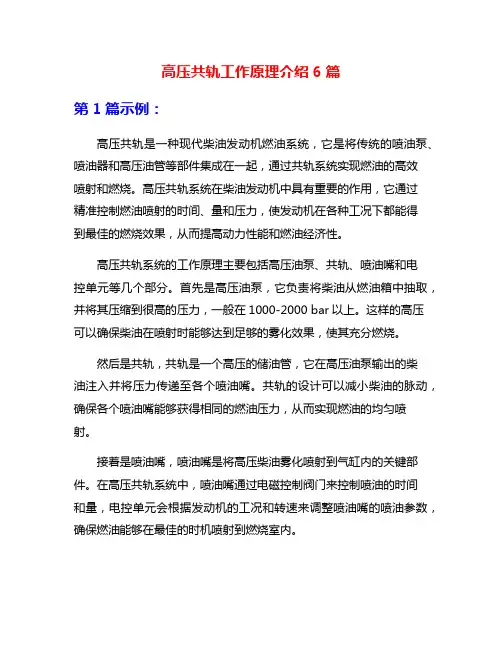

高压共轨工作原理介绍6篇
高压共轨工作原理介绍6篇第1篇示例：高压共轨是一种现代柴油发动机燃油系统，它是将传统的喷油泵、喷油器和高压油管等部件集成在一起，通过共轨系统实现燃油的高效喷射和燃烧。
高压共轨系统在柴油发动机中具有重要的作用，它通过精准控制燃油喷射的时间、量和压力，使发动机在各种工况下都能得到最佳的燃烧效果，从而提高动力性能和燃油经济性。
高压共轨系统的工作原理主要包括高压油泵、共轨、喷油嘴和电控单元等几个部分。
首先是高压油泵，它负责将柴油从燃油箱中抽取，并将其压缩到很高的压力，一般在1000-2000 bar以上。
这样的高压可以确保柴油在喷射时能够达到足够的雾化效果，使其充分燃烧。
然后是共轨，共轨是一个高压的储油管，它在高压油泵输出的柴油注入并将压力传递至各个喷油嘴。
共轨的设计可以减小柴油的脉动，确保各个喷油嘴能够获得相同的燃油压力，从而实现燃油的均匀喷射。
接着是喷油嘴，喷油嘴是将高压柴油雾化喷射到气缸内的关键部件。
在高压共轨系统中，喷油嘴通过电磁控制阀门来控制喷油的时间和量，电控单元会根据发动机的工况和转速来调整喷油嘴的喷油参数，确保燃油能够在最佳的时机喷射到燃烧室内。
最后是电控单元，电控单元是整个高压共轨系统的大脑，它接收来自传感器的各种信号，包括发动机转速、负荷、水温等参数，并根据这些参数来调整高压油泵的工作，控制共轨的压力和喷油嘴的喷油时机和量，从而实现发动机的最佳燃烧效果。
高压共轨系统通过精密的电控和高效的组件设计，实现了柴油燃烧过程的精准控制，从而提高了发动机的动力性能和燃油经济性。
随着技术的不断进步，高压共轨系统正在逐渐成为柴油发动机的主流燃油系统，带来了更加环保和高效的驾驶体验。
第2篇示例：高压共轨技术是当今柴油发动机燃油喷射系统中的一项重要技术革新，它的出现极大地提高了柴油发动机的功率性能和燃油经济性。
本文将介绍高压共轨技术的工作原理，以及这一技术对柴油发动机性能提升的影响。
高压共轨是一种新型的柴油喷射系统，其最大特点是将喷射压力和喷射时间进行了有效的分离。
高压共轨工作原理
高压共轨工作原理
高压共轨系统是一种现代柴油发动机燃油喷射系统，它能够实现对燃油的高压
精准控制，从而提高发动机的燃烧效率和动力性能。
高压共轨系统由高压泵、共轨、喷油嘴和电控单元等组成，其工作原理如下：
首先，高压泵将燃油从油箱中吸入，然后通过压力调节阀和高压油管进入共轨。
高压泵通过柱塞的往复运动产生高压油，使得共轨内的燃油保持在高压状态。
共轨的作用是储存高压燃油，并通过高压油管将燃油输送到喷油嘴。
其次，电控单元根据发动机工作状态和驾驶员的需求，控制喷油嘴的开启和关
闭时间以及喷油量。
当喷油嘴开启时，高压燃油从高压油管喷射到燃烧室内，与空气混合并在高压和高温条件下瞬间起燃。
这种高压喷射和瞬间起燃的方式，能够使燃烧更加充分，从而降低燃油消耗和排放。
最后，高压共轨系统还可以通过多次喷射和预喷射等技术，实现更加精细的燃
油控制。
多次喷射可以将燃油分成几个小的喷射量，使得燃烧更加均匀和稳定；而预喷射则可以在主喷射之前提前喷入一小部分燃油，以降低燃烧噪音和氮氧化物排放。
总的来说，高压共轨系统通过精准的燃油控制和高压喷射技术，能够使柴油发
动机在动力性能、燃油经济性和环保排放等方面都得到提升。
它已经成为现代柴油发动机的主流燃油喷射系统，并在未来仍将继续发展和完善。
解读柴油机高压共轨电控喷射系统
柴油机高压共轨电控喷射系统一、柴油机基本知识柴油发动机与汽油发动机具有基本相同的结构，都有气缸体、气缸盖、活塞、气门、曲柄、曲轴、凸轮轴、飞轮等。
但前者用压燃柴油作功，后者用点燃汽油作功，一个"压燃"一个"点燃"，就是两者的根本区别点。
汽油机的燃料是在进气行程中与空气混合后进入气缸，然后被火花塞点燃作功；柴油机的燃料则是在压缩行程接近终了时直接喷注入气缸，在压缩空气中被压燃作功。
这个区别造成了柴油机在燃料供给系统的结构有其自己的特点。
柴油机的燃料喷射系统是由喷油泵、喷油器、高压油管及一些附属辅助件组成。
柴油机燃料输送的简单过程是：输油泵将柴油送到滤清器，过滤后进入喷油泵（为了保证充足的燃料并保持一定的压力，要求输油泵的供油量比喷油泵的需要量要大得多，多余的柴油就经低压管回到油箱，其它部分柴油被喷油泵压缩至高压）经过高压油管进入喷油器直接喷入气缸燃烧室中压燃。
（示意图是柴油机燃料供给系统，4是高压输油管、1、2、3是低压输油管、5、6、7、8是回油管）。
二、高压共轨电控柴油喷射系统现代先进的汽车柴油机一般采用电控喷射、共轨、涡轮增压中冷等技术，在重量、噪音、烟度等方面已取得重大突破，达到了汽油机的水平，而且相比汽油机更环保。
目前国外轻型汽车用柴油机日益普遍，奔驰、大众、宝马、雷诺、沃尔沃等欧洲名牌车都有采用柴油发动机的车型。
在电控喷射方面柴油机与汽油机的主要差别是，汽油机的电控喷射系统只是控制空燃比，柴油机的电控喷射系统则是通过控制喷油时间来调节输出的大小，而柴油机喷油控制是由发动机的转速和加速踏板位置（油门拉杆位置）来决定的。
因此，基本工作原理是计算机根据转速传感器和油门位置传感器的输入信号，首先计算出基本喷油量，然后根据水温、进气温度、进气压力等传感器的信号进行修正，再与来自控制套位置传感器的信号进行反馈修正，确定最佳喷油量的。
电控柴油喷射系统由传感器、ECU（计算机）和执行机构三部分组成。
电控高压共轨系统的技术特点
电控高压共轨系统的技术特点电控高压共轨系统的技术特点电控高压共轨技术是指在高压油泵、共轨管、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此分开的一种技术，由高压油泵把高压燃油输送到共轨管，通过对共轨管内的油压进行闭环控制，喷压独立可调。
这种系统具有以下特点：可靠性：对轻型车来说系统零部件成熟且有长期使用考核验证、中型比较成熟；但是对重型柴油机使用寿命未经验证（单体泵供应商声称100万公里，而共轨供应商尚无一敢承诺30万公里）；υ继承性：结构简单，安装方便。
υ灵活性：共轨油压独立于发动机转速控制、整车控制功能强，适应轻型车特别是乘用车的要求；υ优化噪声：预喷技术可以降低怠速噪声；υ喷油规律：共轨系统的初始喷射率太高，不符合柴油机燃烧所需要的先缓后急的规律，不利于排放控制；υ喷油压力：一代共轨喷油压力1350~1450bar，二代做到1600bar，总体来说比单体泵和泵喷嘴要低，所以在油耗上有3%左右的劣势；将来做到1800barυ以上但是需要采用增压共轨技术，还没有成熟，成本增加较大。
多次喷射：可以实现多次喷射，目前最好的共轨系统可以进行6υ次喷射；共轨系统的灵活性好，但是势必带来匹配工作的难度。
时间和技术人员的水平，决定了一定阶段在中国使用太灵活的系统不一定能达到预期的效果；升级潜力：多次喷射特别是后喷能力使得共轨系统特别方便地和后处理系统配合，具有实现欧Ⅳ、欧Ⅴ排放法规的潜力；υ适应能力：燃油（水、灰份杂质）适应能力差，对用户使用条件要求高υ复杂性：系统特别是控制系统和控制策略复杂对整车厂、用户、售后维修均带来挑战；零部件更换成本高，特别是电控喷油器和电控喷油泵；υ相对于电控单体泵系统，高压共轨更轻巧、更适用于中轻型发动机。
图7为高压共轨系统示意图。
图7 高压共轨系统示意图目前，广泛应用于市场的电控高压共轨系统国外生产商主要有德国博世、美国德尔福、日本电装和德国西门子VDO。
