bruker操作培训ppt课件
bruker操作培训 PPT课件
HMBCGPND(hmbcgplpndqf)
特点：时间长才有效果，精细，不影响采样实验
匀场: samples
匀场: samples
匀场: samples
实验流程
6.扫描采样 1.读取脉冲参数：getprosol 2.修改必要的采样参数：ns,ds… 3.自动获取增益：rga 4.开始采样：zg
实验流程
7.数据处理
数据处理 1FT变换：efp 2相位校正：apk 3基线校正：abs 4定标 5标峰 6积分
仪器简介
开机流程
1.开机前确认主机的总电源、AQS开关、BSMS开关、计算机以及其他设备 （功放、变温单元、MAS、自动进样器）处于关机状态 2.打开主机总电源 3.启动计算机，进入 nmr user账户，不要打开topspin软件 4.启动AQS电源，约一分钟POST CODE显示稳定的98 5.启动BSMS电源，约一分钟自检完毕，无红灯显示 6.启动其他设备：功放、变温单元、MAS、自动进样器等 7.打开topspin，输入edhead命令，忽略错误提示，输入ii命令，忽略错误提示 8.再次输入edhead、ii命令，正常应该无报错提示 9.打开或者新建一个13C谱（rpar C13CPD all）实验目录，做13C和1H通道调 谐（atma、wobb） 10.仪器就绪，可以开始测样。
常规实验列表
1D
H
PROTON WATERSUP
(Water suppression)
NOEDIFF
(1D NOE difference)
X
C13CPD
C13DEPT (90 and 135)
C13IG
(Quantitive C13 spectrum)
Bruker-仪器维护和参数校正
将以MeOD 为溶剂的样品放入磁体中 选取MeOD, Lock命令锁场(目的将lockshift)设为对应值 按lock键,取消锁场 调整field使信号处于中间位置 按lock键, 锁场 输入loopadj命令(需在lock锁定的状态下) ，将反馈lockfilt, lockgain,
在去偶通道中激发的原子核磁化矢量随脉冲作用时间的变化是无 法直接观察到的，只能通过偶合作用反应到采样通道中的原子核磁化 矢量的变化上。例如确定1H 在去偶通道的90°脉宽，需要通过观察 采样通道中与之有偶合的13C 磁化矢量信号随去偶通道1H的脉冲作 用时间的变化。
实验三：H F2（去偶通道）通道的900脉冲 (P3值)测定
zg rg=1
zgpr rg=64
5.1
4.6
4.1
3.6
ppm
Water suppression can be achieved for instance by applying a long, low power pulse to the water resonance, followed by a hard 90 degree pulse to excite the spins of interest. This so-called presaturation pulse typically lasts 1-2s and it has the effect that it saturates the water resonance, which means that by the time we apply an RF pulse to observe the spectrum, there is no net water magnetization left. (Remember that a long pulse has a narrow frequency response). As a result the receiver gain can be properly set for the low intensity resonances, resulting in a better signal to noise and a better dynamic range.
bruker操作培训报告.ppt
(Quantitive C13 spectrum)
C13GD
(Coupled C13 spectrum)
演示课件
常规实验列表
2D
H-H
COSY
COSYGPMFSW (cosygpmfqf) COSYGPDFPHSW (cosygpmfph)
TOCSY
MLEVPHSW (mlevph)
NOESY
Topspin下提供三种常用的匀场方式：
1.topshim 2.手动 3.autoshim
演示课件
匀场: manmually
仪loc器k 保ph养as建e及议lo用cklignaeisnhape标样，匀场前先调好
纵向
轴向
演示课件
匀场: autoshim
开始autoshim：tune+shimoff/shimon.z1-z3/shimon.z1-z5 结束：点击autoshim
演示课件
实验流程
1.准备样品
样品的准备：4—5cm，无沉淀，无气泡，无磁性物质，优质核磁管… 进样：lift键或ej命令
演示课件
实验流程
2.创建实验目录
新建实验目录、选择实验：edc，用于存放实验原始数据及处理结果
For topspin 2.1..
For topspin 3: <DIR>\<NAME>\<EXPNO>\...
BRUKER NMR 操作说明
演示课件
仪器简介
磁能会对磁卡，机械表等零部件 消磁或磁化，安全范围为远离磁 体中心水平方向1.0m或者竖直方 向1.5m.
演示课件
仪器简介
主机（console）
演示课件
布鲁克核磁共振培训-13C-nmr-chs
杂核的性质
T1 驰豫时间的范围很宽:
14 14
9
107
CH
132 9.2
需要较长的 D1 时间，总的实验时间也较长
化学位移的分布范围也很广:
~ 250ppm 59Co: ~ 5000ppm 需要较短的90度激发脉冲 激发的偏共振效应较大
13C:
杂核实验技术
天然丰度和灵敏度低:
累加FID (S/N)NS = NS *(S/N)1 (S/N)100 = 10*(S/N)1 (S/N)1000 = 30*(S/N)1
144 143 142 141 140 139 138 137 136 135 134 133 132 131 130 129 128 127 126 125
ppm
对反转门控去偶的 13C 谱进行去卷积分析
Data set: D:/data/dmo/nmr/Strychnin/45/pdata/1 Fit type: Gaussian Fit Frequency ppm Hz Width ppm Hz Intensity Area %Lor.
decoupling during relaxation delay ('gated decoupling')
no decoupling at all
ቤተ መጻሕፍቲ ባይዱ180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
ppm
去偶模式
不要只分析峰强 度，因为由于去 偶不完全的原因 半峰宽可能各不 相同
Bruker用户培训班

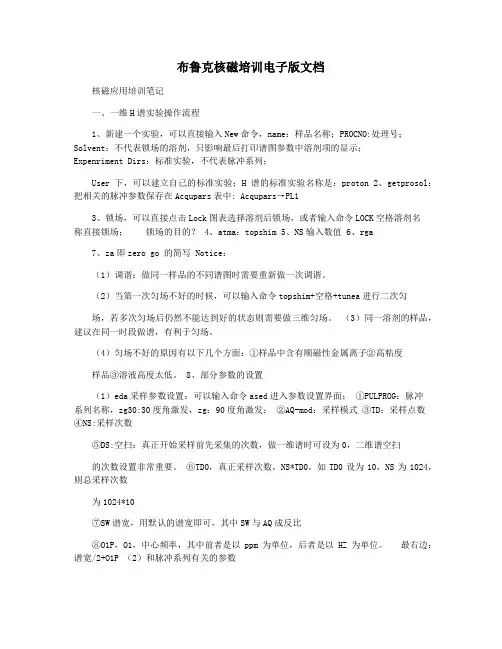

布鲁克核磁培训电子版文档
布鲁克核磁培训电子版文档核磁应用培训笔记一、一维H谱实验操作流程1、新建一个实验，可以直接输入New命令，name：样品名称；PROCNO:处理号；Solvent：不代表锁场的溶剂，只影响最后打印谱图参数中溶剂项的显示；Expenriment Dirs：标准实验，不代表脉冲系列；User下，可以建立自己的标准实验；H谱的标准实验名称是：proton 2、getprosol：把相关的脉冲参数保存在Acqupars表中: Acqupars→PL13、锁场，可以直接点击Lock图表选择溶剂后锁场，或者输入命令LOCK空格溶剂名称直接锁场；锁场的目的？ 4、atma：topshim 5、NS输入数值 6、rga7、za即zero go 的简写 Notice：（1）调谐：做同一样品的不同谱图时需要重新做一次调谐。
（2）当第一次匀场不好的时候，可以输入命令topshim+空格+tunea进行二次匀场，若多次匀场后仍然不能达到好的状态则需要做三维匀场。
（3）同一溶剂的样品，建议在同一时段做谱，有利于匀场。
（4）匀场不好的原因有以下几个方面：①样品中含有顺磁性金属离子②高粘度样品③溶液高度太低。
8、部分参数的设置（1）eda采样参数设置：可以输入命令ased进入参数设置界面；①PULPROG：脉冲系列名称，zg30:30度角激发，zg：90度角激发；②AQ-mod：采样模式③TD：采样点数④NS:采样次数⑤DS:空扫：真正开始采样前先采集的次数，做一维谱时可设为0，二维谱空扫的次数设置非常重要。
⑥TD0，真正采样次数，NS*TD0，如TD0设为10，NS为1024，则总采样次数为1024*10⑦SW谱宽，用默认的谱宽即可，其中SW与AQ成反比⑧O1P，O1，中心频率，其中前者是以ppm为单位，后者是以HZ为单位。
最右边：谱宽/2+O1P （2）和脉冲系列有关的参数①DE值，采样结束后等待衰减的时间。
做杂核时需要更改。
德克士餐厅培训资料五大工作站课件
目录
• 一、职前简介---P3 • 二、CK篇（ 炸鸡 ）---P10 • 三、H/PVT篇（汉堡/支援）---P27 • 四、SRV篇（ 前线 ）---P45 • 五、OC篇（ 大厅 ）---P65 • 六、附表---P71
2
一、职前简介
01. DICOS正式创立的时间：1996年5月1日 02. DICOS的经营理念：诚信、务实、创新、服务 03. DICOS员工的基本工作职责：准备餐饮，服务顾客，确保餐厅安全，
以及执行一切必需的清洁与维护，以维 护德克士高度的卫生水准，使每位光临 德克士的顾客都有一个愉快的快餐经历 04. 服务组的定义：所谓服务组，包括见习服务员、服务员、训练员、餐厅 会计、接待员 05. 管理组：餐厅店长，餐厅管理干部
3
一、职前简介
06. Q、S、C、V代表：品质Quality、服务Service、清洁Cleanliness、价值Value
24.清洁器具：将用过的所有器具用水清洗干净;将清洗干净的器具放回原处； 25.清洁操作台：清理操作台和工作站残存之废料。污物至垃圾桶内；用干净抹布
将操作台擦拭干净； 26. 餐厅抹布的区分：大厅（OCU）：黄色+红色抹布
前线(SRV)：红色抹布 内场(CK/H/PVT)：蓝色抹布 27.餐厅拖布的区分：收银专用拖布 内场专用拖布 外场专用拖布 厕所专用拖布 干拖布 28. 3C原则：沟通—communication 协调—coordination 合作—cooperation 29. TCL:tender—小心 care—关心 love—爱心
二、CK篇（炸鸡）
28．华氏与摄氏换算的公式:℃=（℉—32）*5/9 29. 怎样测油阶：将油温升至330℉将翻鸡棒45度角伸入油锅，油面与翻鸡棒接触
布鲁克核磁培训电子版
布鲁克核磁培训电⼦版核磁应⽤培训笔记⼀、⼀维H谱实验操作流程1、新建⼀个实验，可以直接输⼊New命令，name：样品名称；PROCNO:处理号；Solvent：不代表锁场的溶剂，只影响最后打印谱图参数中溶剂项的显⽰；ExpenrimentDirs：标准实验，不代表脉冲系列；User下，可以建⽴⾃⼰的标准实验；H谱的标准实验名称是：proton2、getprosol：把相关的脉冲参数保存在Acqupars表中:Acqupar s→PL13、锁场，可以直接点击Lock图表选择溶剂后锁场，或者输⼊命令LOCK空格溶剂名称直接锁场；锁场的⽬的？4、atma：topshim5、NS输⼊数值6、rga7、za即zerogo的简写Notice：（1）调谐：做同⼀样品的不同谱图时需要重新做⼀次调谐。
（2）当第⼀次匀场不好的时候，可以输⼊命令topshim+空格+tunea进⾏⼆次匀场，若多次匀场后仍然不能达到好的状态则需要做三维匀场。
（3）同⼀溶剂的样品，建议在同⼀时段做谱，有利于匀场。
（4）匀场不好的原因有以下⼏个⽅⾯：①样品中含有顺磁性⾦属离⼦②⾼粘度样品③溶液⾼度太低。
8、部分参数的设置（1）eda采样参数设置：可以输⼊命令ased进⼊参数设置界⾯；①PULPROG：脉冲系列名称，zg30:30度⾓激发，zg：90度⾓激发；②AQ-mod：采样模式③TD：采样点数④NS:采样次数⑤DS:空扫：真正开始采样前先采集的次数，做⼀维谱时可设为0，⼆维谱空扫的次数设置⾮常重要。
⑥TD0，真正采样次数，NS*TD0，如TD0设为10，NS为1024，则总采样次数为1024*10⑦SW谱宽，⽤默认的谱宽即可，其中SW与AQ成反⽐⑧O1P，O1，中⼼频率，其中前者是以ppm为单位，后者是以HZ为单位。
最右边：谱宽/2+O1P（2）和脉冲系列有关的参数①DE值，采样结束后等待衰减的时间。
做杂核时需要更改。
②D1：弛豫延迟，做定量H谱时需要更改③P1激发脉宽；PL1（dB）：激发功率；9、谱图处理（1）Procpars：窗⼝函数①efp：指数函数，em、ft、pk三个命令的组合②gfp：⾼窗函数：gm、ft、pk三个命令的组合③apk：根据当前的样品来调PHC,PHC1，当谱峰有很多⿎包时使⽤效果不好。
Brother-TC-S2A机器操作
主轴马达：和主轴通过联轴器相联， 10~10000rpm转速 控制。可以通过编码器 控制马达的定位。
刀盘马达：通过一套蜗轮机构带刀 盘旋转，刀盘的定位是 由光电盘来完成的。
地脚：用于支承机器的重量，在一 般情况下，机器可以仅用 螺栓和垫块安装定位即可， 而不需要特别的地基。 如地基不够牢固，机器可能 倾覆或倾斜，则在安装前进 行适当的地基工程。
(mm/min)
ADC
Φ 25 ×0.2
M 25 ×3.0
FC20 Φ 25 ×0.15
M 20 ×2.5
S45C Φ 25 ×0.1
M 16 ×2.0
机器使用的能力
工作台最大负荷(均匀负载)：150KG 攻丝时主轴最高速度：MAX6000 min-1 刀具最大长度：200mm 刀具最大直径：0~30/ Φ46 30~160/ Φ80 160~200/ Φ40 刀具最大重量：3kg/把 程序容量：250m≈ 100Kb
brothertcs2a一安全操作规程二机器机械结构及电气元件的介绍三机器操作方法的说明四加工编程方法的说明五日常保养点检及简单故障的处理说明一安全操作规程1机器上各安全指示铭牌的说明2安全操作机器的方法3机器使用能力和安全须注意的事项1机器上各安全指示铭牌的说明机器上所示的安全标示danger危险电箱中含有高压器件误触这些部件会导致严重受伤或死亡
B、自动设定方法 ①移动光标，选择要设定坐标系的轴。 ②按【F4】键，对应光标所选轴显示如下画面。
按【F0】键后，自动实行X轴与Y轴的设定并返回前一画面。 按【F1】键，则不实行自动设定，而返回前一画面。
7、设定刀长补正的方法
⑴ 按 【数据资料】画面键，显示下列数据资料 目录画面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
bruker操作培训
15
匀场: manmually
仪 ph器as保e及养lo建ck议ga用inlineshape标样，匀场前先调好lock
纵向
轴向
bruker操作培训
16
匀场: autoshim
开始autoshim：tune+shimoff/shimon.z1-z3/shimon.z1-z5 结束：点击autoshim
bruker操作培训
21
实验流程
7.数据处理
数据处理 1FT变换：efp 2相位校正：apk 3基线校正：abs 4定标 5标峰 6积分
bruker操作培训
22
常规实验列表
1D
H
PROTON WATERSUP
(Water suppression)
NOEDIFF
(1D NOE difference)
仪器简介
bruker操作培训
7
操作界面：edlock
仪器简介
bruker操作培训
8
开机流程
1.开机前确认主机的总电源、AQS开关、BSMS开关、计算机以及其他设备（功 放、变温单元、MAS、自动进样器）处于关机状态 2.打开主机总电源 3.启动计算机，进入 nmr user账户，不要打开topspin软件 4.启动AQS电源，约一分钟POST CODE显示稳定的98 5.启动BSMS电源，约一分钟自检完毕，无红灯显示 6.启动其他设备：功放、变温单元、MAS、自动进样器等 7.打开topspin，输入edhead命令，忽略错误提示，输入ii命令，忽略错误提示 8.再次输入edhead、ii命令，正常应该无报错提示 9.打开或者新建一个13C谱（rpar C13CPD all）实验目录，做13C和1H通道调 谐（atma、wobb） 10.仪器就绪，可以开始测样。
BRUKER NMR 操作说明
bruker操作培训
1
仪器简介
磁体（magnet）
超导超屏蔽磁体，无辐射，但是 可能会对磁卡，机械表等零部件 消磁或磁化，安全范围为远离磁 体中心水平方向1.0m或者竖直方 向1.5m.
bruker操作培训
2
仪器简介
主机（console）
bruker操作培训
3
仪器简介
bruker操作培训
11
实验流程
3.探头调谐（atma、atmm、wobb）
利用可变电容调节探头的阻抗与共振频率，类似收音机的调台
bruker操作培训
12
实验流程
4.锁场：lock+溶剂
锁场是为保持实验共振频率稳定，并为匀场提供参照
bruker操作培训
13
实验流程ห้องสมุดไป่ตู้
5.匀场：topshim
bruker操作培训
bruker操作培训
9
实验流程
1.准备样品
样品的准备：4—5cm，无沉淀，无气泡，无磁性物质，优质核磁管… 进样：lift键或ej命令
bruker操作培训
10
实验流程
2.创建实验目录
新建实验目录、选择实验：edc，用于存放实验原始数据及处理结果
For topspin 2.1..
For topspin 3: <DIR>\<NAME>\<EXPNO>\...
14
匀场
About shimming:
溶剂的残留峰（或者内标峰）可作为判断匀场好与坏的参考， BRUKER仪器通常提供20或34组匀场线圈： 轴向：Z,Z2…Z6 纵向：X,Y,XZ,YZ… 1D匀场只匀轴向，3D包括轴向纵向
Topspin下提供三种常用的匀场方式：
1.topshim 2.手动 3.autoshim
X
C13CPD
C13DEPT (90 and 135)
C13IG
(Quantitive C13 spectrum)
C13GD
(Coupled C13 spectrum)
bruker操作培训
23
常规实验列表
2D
H-H
COSY
COSYGPMFSW (cosygpmfqf) COSYGPDFPHSW (cosygpmfph)
自动进样器（sample changer）
60位
bruker操作培训
4
仪器简介
操作界面：topspin主界面
bruker操作培训
5
仪器简介
操作界面
bsmsdisp：样品控制、读液氦、手动匀场等
lockdisp
topshim gui：topshim匀场控制
bruker操作培训
6
操作界面：edte
H-X
HSQC
HSQCETGP (hsqcetgp)
HMBC
HMBCGPND(hmbcgplpndqf)
TOCSY
MLEVPHSW (mlevph)
NOESY
NOESYPHSW (noesyph)
ROESY
ROESYPHSW (roesyph)
bruker操作培训
24
特点：时间长才有效果，精细，不影响采样实验
bruker操作培训
17
匀场: samples
bruker操作培训
18
匀场: samples
bruker操作培训
19
匀场: samples
bruker操作培训
20
实验流程
6.扫描采样
1.读取脉冲参数：getprosol 2.修改必要的采样参数：ns,ds… 3.自动获取增益：rga 4.开始采样：zg
