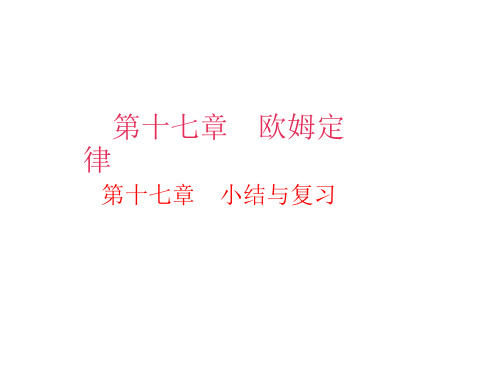

九年级物理第一轮复习课件(第17章)

当电阻（R）不变时，电压（U）
图7-1
越大，电流（I）越大。
实验二：探究电流（I）与电阻（R）的关系
目的 方法
探究电流（I）随电阻（R）改变而改变的规律
控制变量法｛保持电压（U）不变，改变用电器的 电阻（R），观察电流（I）随电阻（R）改变的规律｝
器材
电源、开关、导线、定值电阻三个、滑动变阻器，电 流表、电压表
小结
求解电路计算题的步骤
（1）根据题意分析各电路状态下电阻之间的连 接方式，画出等效电路图。
（2）通过审题，明确题目给出的已知条件和未 知量，并将已知量的符号、数值和单位，未知量的 符号，在电路图上标明。
（3）每一步求解过程必须包括三步： 写公式——代入数值和单位——得出结果。
1、对于公式R=U/I的理解，下列说法中正确的是（C ）
故障7：在调节滑动变阻器的滑片时，他发现电流表示 数增大了，而电压表的示数却减小了。
判断：将电压表错接在了滑动变阻器两端。
串联电路
并联电路
U
电 I
路
I1 R1 I2 R2
图
U1
U2
分压电路
电流
I = I1 =I2
电压
U =U1+U2
电阻
R =R1+R2 (R = nR0)
电压与电流 分配关系
U1
R1 分压，
=
与电阻
U2
R2 成正比
U I I1
R1
I2
U1
R2
U2
分流电路
I =I1+I2 U =U1=U2 1/R =1/R1+1/R2（R=Ro/n)
I1
R2
=
I2
R1
分流， 与电阻 成反比
例题分析
例1 如图所示，已知I=4.5 A，I2=0.9 A，
电源电压为36 V，那么灯L1的电阻R1多大？
图7-1
不同点
多次测量的目的是求平 均值以减小误差
由于灯丝电阻随温度变化较 大，多次测量不能求平均值， 而是为了寻找灯丝电阻随温 度变化的规律
故障1：电流表与电压表的指针反向偏转。 判断：电流表和电压表的“+”、“-”接线柱接反
故障2：电流表和电压表的指针偏转角度很小。 判断：①电压表和电流表的量程可能都选择过大； ②电源电压可能过低。
A、导体的电阻与导体两端的电压成正比
B、导体的电阻与导体中的电流成反比
C、导体的电阻等于导体两端的电压与导体中电流的比 值
D、以上说法都正确。
2、有两只电阻器，已知R1∶R2＝3∶5，若串联在某 一电路里，则通过两者的 电流之比I1∶I2＝__1_∶_1_， 电压之比U1∶U2＝_3_∶_5__；若并联在某一电路里， 则通过两者的电流之比I1′∶I2′ ＝_5_∶_3__，电压 之比U′1 ∶ U′2＝__1_∶_1_.
I'
=
U1 R1
=
1.2 V 20 Ω
=
0.06
A
R=
U I'
=
6V 0.06 A
=
100
Ω
I' R1=20 Ω R2=80 Ω
U1=1.2 V U=6 V
答：（1）0.3 A～0.06 A （2）100 Ω
拓展知识： 两个电阻串联：总电阻 R =R1+R2 。
例3．如图所示，R2=30 Ω，电流表的示数为 0.6 A，电压表的示数为12 V。求（1）R1的阻值；
故障3：电流表指针超过最大值。 判断：量程可能选择过小；
故障4：滑动变阻器滑动时，电表示数无变化。 判断：滑动变阻器没有 “一上一下”连接。
故障5：闭合开关，电流表、电压表无示数。 判断：①滑动变阻器阻值太大。 ②接触不良或灯丝等断开 ③电源等原件可能损坏；
故障6：闭合开关，电流表几乎无示数， 电压表指针明显偏转（或示数等于电源电压）。 判断：定值电阻电阻丝可能断了或定值电阻接触不良
实验一：探究电流（I）与电压（U）的关系
目的 探究电流（I）随电压（U）改变而改变的规律
方法
控制变量法｛保持电阻（R）不变，改变用电器两端 的电压（U），观察电流（I）随电压（U）改变的规律｝
器材
电源、开关、导线、定值电阻一个、滑动变阻器，电 流表、电压表
结论
电路图
当电阻（R）不变时，电流（I） 与电压（U）成正比。
结论
电路图
当电压（U）不变时，电流（I） 与电阻（R）成反比。
当电压（U）不变时，电阻（R）
图7-1
越大，电流（I）越小。
实验三：测未知定值电阻和小灯泡的阻值
测未知定值电阻的阻值
测量小灯泡的阻值
原理
R=U/I
相 方法
伏安法
器材
电源、开关、导线、定值电阻(小灯泡)、滑动变阻器， 电流表、电压表
似
电
点路 图
• 欧姆定律的内容 • 欧姆定律相关实验 • 运用欧姆定律进行计算
内容 电流 I=U/R
欧
（I） 通过导
既与U有关，又与R有关
姆 定
体的电 流与导 体两端 的电压
U=IR
电压 （U）
电路中总电压由电源提供，串联 电路中各用电器的电压依据R大小
成正比，
来分配。
律
与导体 的电阻
电阻
U/I
成反比。 （R） 是自身的性质，与I、U无关
（2）并联电路总电流I ；
（3）并联电路总电阻R。
解：（1）R1 =
U I1
=
12 V 0.6 A = 20 Ω
R1 V
A
（2）I2
=
U R2
=
12 30
V Ω
=
0.4
A
I=I1+I2=0.6 A+0.4 A=1 A
R2
12 V
（3）R=
U I
=
12 V 1A
= 12 Ω
拓展知识：两个电阻并联时，总电阻小于任一电阻。
3、某电路两端的电压为12V，接入一个电阻后，电路 中电流为0.6A，该电阻的阻值为_2_0_Ω，若保持电压 不变，要使电路中电流减小0.4A，应_串_ 联一个阻值 为_4_0_Ω的电阻
解析:
I1
L1
∵ 灯L1和灯L2并联
I2 L2
∴ I = I1 + I2
I
I1 = I - I2 = 4.5 A -0.9 A = 3.6 A
36 V
而 U1 = U2 =U= 36 V
R1=
U1 I1
=
36 V 3.6 A
= 10 Ω
例2 如图所示，R1 =20 Ω，滑动
变阻器R2最大阻值为80 Ω，电路
V
接在电压为6 V电路中，当滑片P
由最左端滑到最右端时，电压表
示数由6 V变化为1.2 V，则电流表
R1
示数变化范围是多少？当滑片P在
最右端时串联电路的电阻多大？
P
R2
A
S
解：（1）滑片P在最左端
U1 = U = 6 V
I=
U R
=
6V 20 Ω
=
0.3
A
I R1=20 Ω U=6 V
（2）滑片P在最右端
注意：三个统一
U I=
R
1、统一使用国际主单位： 电压单位用 V， 电阻单位用 Ω， 电流单位用 A。
2、统一同一电路：U、I、R这三个物理量 要对应于__同__一__电路或____同__一______导体。
3、统一同一时刻：U、I、R这三个物理量 要对应于某段电路或某个导体的 ___同__一__时__刻_____。
