在线水中油份分析仪

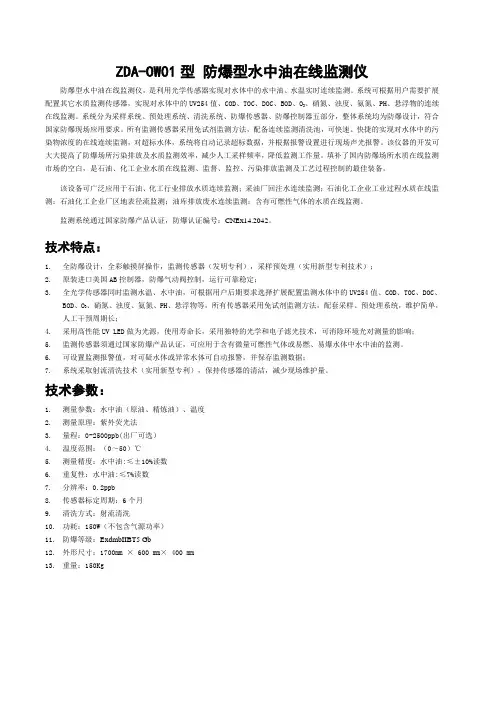

防爆型水中油在线监测仪技术参数
ZDA-OW01型防爆型水中油在线监测仪防爆型水中油在线监测仪，是利用光学传感器实现对水体中的水中油、水温实时连续监测。
系统可根据用户需要扩展配置其它水质监测传感器，实现对水体中的UV254值、COD、TOC、DOC、BOD、O3、硝氮、浊度、氨氮、PH、悬浮物的连续在线监测。
系统分为采样系统、预处理系统、清洗系统、防爆传感器、防爆控制器五部分，整体系统均为防爆设计，符合国家防爆现场应用要求。
所有监测传感器采用免试剂监测方法，配备连续监测清洗池，可快速、快捷的实现对水体中的污染物浓度的在线连续监测，对超标水体，系统将自动记录超标数据，并根据报警设置进行现场声光报警。
该仪器的开发可大大提高了防爆场所污染排放及水质监测效率，减少人工采样频率，降低监测工作量。
填补了国内防爆场所水质在线监测市场的空白，是石油、化工企业水质在线监测、监督、监控、污染排放监测及工艺过程控制的最佳装备。
该设备可广泛应用于石油、化工行业排放水质连续监测；采油厂回注水连续监测；石油化工企业工业过程水质在线监测；石油化工企业厂区地表径流监测；油库排放废水连续监测；含有可燃性气体的水质在线监测。
监测系统通过国家防爆产品认证，防爆认证编号：CNEx14.2042。
技术特点：1.全防爆设计，全彩触摸屏操作，监测传感器（发明专利），采样预处理（实用新型专利技术）；2.原装进口美国AB控制器，防爆气动阀控制，运行可靠稳定；3.全光学传感器同时监测水温、水中油，可根据用户后期要求选择扩展配置监测水体中的UV254值、COD、TOC、DOC、BOD、O3、硝氮、浊度、氨氮、PH、悬浮物等，所有传感器采用免试剂监测方法，配套采样、预处理系统，维护简单，人工干预周期长；4.采用高性能UV LED做为光源，使用寿命长，采用独特的光学和电子滤光技术，可消除环境光对测量的影响；5.监测传感器须通过国家防爆产品认证，可应用于含有微量可燃性气体或易燃、易爆水体中水中油的监测。

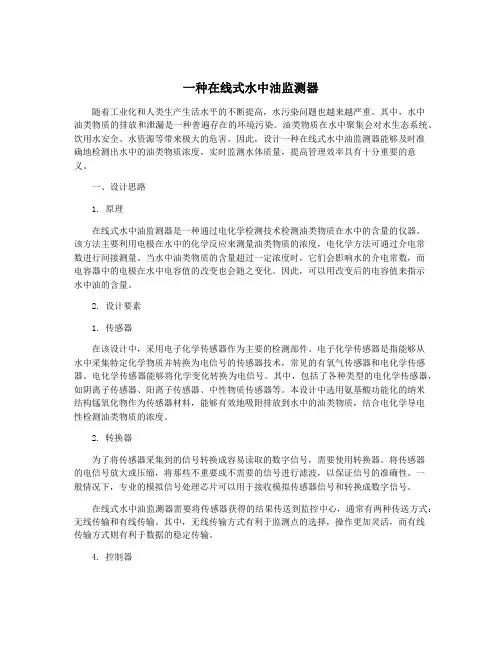

一种在线式水中油监测器
一种在线式水中油监测器随着工业化和人类生产生活水平的不断提高，水污染问题也越来越严重。
其中，水中油类物质的排放和泄漏是一种普遍存在的环境污染。
油类物质在水中聚集会对水生态系统、饮用水安全、水资源等带来极大的危害。
因此，设计一种在线式水中油监测器能够及时准确地检测出水中的油类物质浓度，实时监测水体质量，提高管理效率具有十分重要的意义。
一、设计思路1. 原理在线式水中油监测器是一种通过电化学检测技术检测油类物质在水中的含量的仪器。
该方法主要利用电极在水中的化学反应来测量油类物质的浓度，电化学方法可通过介电常数进行间接测量。
当水中油类物质的含量超过一定浓度时，它们会影响水的介电常数，而电容器中的电极在水中电容值的改变也会随之变化。
因此，可以用改变后的电容值来指示水中油的含量。
2. 设计要素1. 传感器在该设计中，采用电子化学传感器作为主要的检测部件。
电子化学传感器是指能够从水中采集特定化学物质并转换为电信号的传感器技术，常见的有氧气传感器和电化学传感器。
电化学传感器能够将化学变化转换为电信号。
其中，包括了各种类型的电化学传感器，如阴离子传感器、阳离子传感器、中性物质传感器等。
本设计中选用氨基酸功能化的纳米结构锰氧化物作为传感器材料，能够有效地吸附排放到水中的油类物质，结合电化学导电性检测油类物质的浓度。
2. 转换器为了将传感器采集到的信号转换成容易读取的数字信号，需要使用转换器。
将传感器的电信号放大或压缩，将那些不重要或不需要的信号进行滤波，以保证信号的准确性。
一般情况下，专业的模拟信号处理芯片可以用于接收模拟传感器信号和转换成数字信号。
在线式水中油监测器需要将传感器获得的结果传送到监控中心，通常有两种传送方式：无线传输和有线传输。
其中，无线传输方式有利于监测点的选择，操作更加灵活，而有线传输方式则有利于数据的稳定传输。
4. 控制器在线式水中油监测器的数据需要进行处理，处理器可以将数据进行处理，计算浓度值、显示结果、统计各种参数等等。

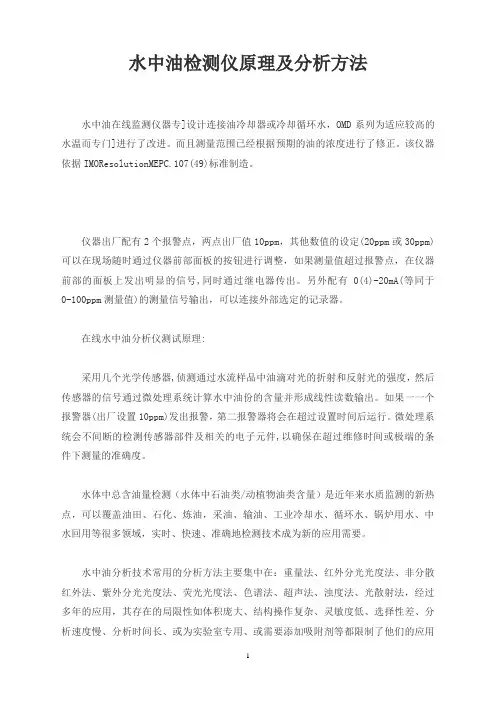

水中油检测仪原理及分析方法
水中油检测仪原理及分析方法水中油在线监测仪器专]设计连接油冷却器或冷却循环水，OMD系列为适应较高的水温而专门]进行了改进。
而且测量范围已经根据预期的油的浓度进行了修正。
该仪器依据IMOResolutionMEPC.107(49)标准制造。
仪器出厂配有2个报警点，两点出厂值10ppm，其他数值的设定(20ppm或30ppm)可以在现场随时通过仪器前部面板的按钮进行调整，如果测量值超过报警点，在仪器前部的面板上发出明显的信号,同时通过继电器传出。
另外配有0(4)-20mA(等同于0-100ppm测量值)的测量信号输出，可以连接外部选定的记录器。
在线水中油分析仪测试原理:采用几个光学传感器,侦测通过水流样品中油滴对光的折射和反射光的强度，然后传感器的信号通过微处理系统计算水中油份的含量并形成线性读数输出。
如果一一个报警器(出厂设置10ppm)发出报警，第二报警器将会在超过设置时间后运行。
微处理系统会不间断的检测传感器部件及相关的电子元件,以确保在超过维修时间或极端的条件下测量的准确度。
水体中总含油量检测（水体中石油类/动植物油类含量）是近年来水质监测的新热点，可以覆盖油田、石化、炼油，采油、输油、工业冷却水、循环水、锅炉用水、中水回用等很多领域，实时、快速、准确地检测技术成为新的应用需要。
水中油分析技术常用的分析方法主要集中在：重量法、红外分光光度法、非分散红外法、紫外分光光度法、荧光光度法、色谱法、超声法、浊度法、光散射法，经过多年的应用，其存在的局限性如体积庞大、结构操作复杂、灵敏度低、选择性差、分析速度慢、分析时间长、或为实验室专用、或需要添加吸附剂等都限制了他们的应用领域。
紫外吸收水体总含油量分析仪，以期满足水中油检测更广泛的现场应用需求。
紫外吸收水体总含油量分析仪设计理念依据“国准方法GB/T16488-1996，国家环保总局标准（HJ/T92—2002）《水污染物排放总量监测技术规范》石油类、动植物油监测方法的自动在线监测法为（红外法、荧光法）”，利用矿物油/动植物油类受到紫外光激发会产生可见光波段的荧光特性，在仪器设计上不仅可用于在线监测，也可以实验室应用。
在线式水中油分析仪
测量原理：OIL-8000-在线式水中油分析仪是专业为测量水中的油（碳氢化合物）浓度而设计。
仪器采用紫外荧光法测量水中油分子的浓度，油分子在特定紫外光照射下被激活为激发态，这种激发态很不稳定，会很快返回到基态；在返回基态的过程中会有辐射荧光产生，而水样中的油分子浓度与发射出的辐射荧光强度成正比关系。
水样在经过预处理装置后背送入比色池，光源平行的照射到比色池水样中的油分子上，产生的荧光照射在荧光传感器上，紫外光发射和荧光传感器接收之前都安装有精确的滤光系统，用于控制紫外光的发射波长和选择接收油分子散射回来的特定荧光波长。
被接收的荧光强度和水样中含油的浓度成一定的对应关系，经过滤光系统对发射和接收波长的选择控制后，可以使这种线性关系更明确。
性能及特点：先进的紫外荧光测量技术，在线监测结果稳定可靠；水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间；智能化数据处理，可自动剔除由于仪器故障引起的异常突变值，使测量数据更准确；OIL-8000在线式水中油分析仪整体结构方便用户维护，适合在恶劣的条件下工作；在线监测方式多样化，可实现人工随时测量、自动定时测量、自动周期性测量等测定方式；数据传输具有RS232RS485 -20mA等多种信号输出，直观显示含油浓度mg/L值；无需药剂，消耗品，无污染，真正环保；自动、手动多点标定，方便用户根据不同水样设置灵活的自动校准操作；技术规范：测量范围：0-5/10/50ppm(可定制）；测量方法：紫外法；测量下限：0.03ppm；准确度：±5%；重复性：±5%；响应时间：10s；测试方式：定时、等间隔、手动；维护方式：自维护，用户维护间隔>5个月；自我监测：仪器状态自我诊断；模拟输出：4---20mA模拟输出；继电器控制：2路24V 1A继电器高低点控制；数据传输方式：RS232，RS485；显示：8.0寸大屏LCD触摸屏，分辨率800×600；数据存储：一年有效数据；工作温度：+0～40°C；电源：220 ±10% VAC；50-60Hz；功耗：约100 VA；尺寸：500mm×1650mm×350mm；重量：约70KG；实际应用：河流、湖泊地表水环境监测海洋水质环境监测船舶、舰艇污水排放监测工业污水排放及市政污水入口监测石油化工污水排放监测蒸汽锅炉冷凝水回收系统监测冷却水循系统监测海水淡化厂入口监测油田采油回注水水质监测饮用水、纯净水含油监测。
水中油检测仪原理及分析方法
水中油检测仪原理及分析方法随着工业化和城市化的深入发展，水污染问题越来越严重，水中油类污染物也逐渐成为环保领域要解决的难题之一。
水中油类污染物的检测需要专业仪器和测试技术，而水中油检测仪便是用于检测水体中油类污染物的一种仪器。
本文将介绍水中油检测仪的原理及其分析方法。
一、水中油检测仪的原理水中油检测仪是一种能在水环境中直接检测油污染的仪器。
检测方式有两种，一种是利用紫外线吸收分光光度法检测油类污染物，一种是利用荧光原位探测法检测油类污染物。
1.紫外线吸收分光光度法该方法是利用油类污染物在紫外线下的吸收特性来检测的。
它的原理是通过将检测器照射于含有油污染物的水样中，使得水样中的油污染物的能量被吸收。
同时，在传输的过程中，光的强度会随着油污染物的浓度而降低。
通过检测测量得到的光强信号，可以计算出油污染物的浓度。
2.荧光原位探测法荧光原位探测法是新型的油污检测技术，它基于荧光分析的原理，通过荧光染料与油类污染物之间的特定反应，测定水中油类污染物的含量。
荧光原位探测法技术成熟，具有快速、准确、无需分离样品等特点，可以用于在线检测油类污染物。
二、水中油检测仪的分析方法水中油检测仪的使用方法相对简单，但使用正确的方法可以保证检测精度。
下面将分别介绍紫外线吸收分光光度法和荧光原位探测法的使用方法。
1.紫外线吸收分光光度法的使用方法步骤一：打开检测仪器的电源并进入菜单界面，选择UV（紫外线光谱）模式。
步骤二：准备样品，将所需测量的水样送入检测器的试管中。
步骤三：选择所需的波长范围，并设置检测参数（如初始值和终止值）。
步骤四：开始检测，等待一段时间后，读取仪器上显示出来的检测结果。
2.荧光原位探测法的使用方法步骤一：打开检测仪器的电源，并进入相应的菜单界面，选择荧光探针模式。
步骤二：准备样品，将所需测量的水样送进试管中。
步骤三：加入荧光探针，按照设备操作说明进行样品的搅拌，并等待一段时间。
步骤四：读取仪器上显示出来的检测结果。
一种在线式水中油监测器
一种在线式水中油监测器1. 引言1.1 背景介绍水中油监测在环境保护和水质监测领域具有重要意义。
随着工业化的不断发展和城市化进程的加速推进，水中油污染已经成为一个日益严重的环境问题。
油污染不仅会影响水生态系统的平衡，还会对人类的健康和生活环境造成严重危害。
传统的水中油监测方法通常需要进行样品采集、实验室分析等繁琐的步骤，耗时耗力且成本较高。
而在线式水中油监测器的出现，为监测油污染提供了一种更加便捷、快速、准确的方法。
在线式水中油监测器能够实时监测水体中的油含量，及时发现并处理油污染问题，有效减少了油污染对环境的危害。
通过引入先进的传感技术和数据处理算法，在线式水中油监测器不仅可以实现对油含量的快速监测，还可以实现对不同类型的油污染物的鉴别和识别，提高了水质监测的精度和准确性。
在线式水中油监测器的出现，为油污染监测带来了新的可能性和机遇。
1.2 问题提出在水中存在油类污染物是一个严重的环境问题，不仅对水质造成污染，还影响到水生生物的健康和生存。
目前，传统的水中油类监测方法存在着诸多不足，如操作繁琐、耗时长、结果不够准确等问题。
如何快速、准确地监测水中油类浓度成为了当前亟待解决的问题之一。
在传统监测方法中，通常需要人工采集水样，然后送至实验室进行分析，这不仅费时费力，还容易对水样产生干扰。
急需一种在线式水中油监测器，能够实时监测水体中油类浓度，及时发现问题并采取相应措施进行处理。
该监测器还应具备自动化、高灵敏度、高准确度等特点，以满足环境保护和水质监测的需求。
在这样的背景下，研究一种在线式水中油监测器具有重要的意义，不仅可以提高油类污染物的监测效率和准确性，还能有效保护水体生态环境，为水质监测和环境保护工作提供重要的技术支撑。
我们有必要深入研究和开发这样一种监测器，以解决当前面临的水质监测难题。
1.3 研究意义研究意义是本研究的重要性所在，一个在线式水中油监测器的研发与应用将对水质监测领域产生深远影响。
哈希公司对水中油分析方法的解析
水中油分析仪的在线监测和水中油分析仪的在线监测和应用应用美国哈希公司1、概述在线水中油是近年来水质监测的新热点，可以覆盖到工业冷却水、循环水、锅炉用水、中水回用、污水排放等应用领域，尤其是在石化、炼油等行业的循环水处理领域。
同时水中油也是地表水监测的一项重要指标。
在工业循环冷却水中，水中油的监测极为重要。
水中的油分主要来自于冷热交换时的换热器。
以炼油厂为例，随着换热设备运行周期的不断增长，换热器不断老化，再加上物料腐蚀、操作波动等因素，导致换热设备的油分泄漏成为炼油生产中常见的问题。
泄漏的油分进入循环水系统后，致使循环水水质恶化，水处理难度加大，水体平衡被破坏，水处理药剂对冷换设备的缓蚀阻垢性能降低，最终造成保护膜不能形成或形成的保护膜不完整而使管束产生局部腐蚀。
另外泄漏的油分还会在金属管壁上粘附，同时使原有浮在水中的微生物粘泥、灰尘、污垢等在管束内集起，形成沉积物，进而形成沉积物下腐蚀。
给生产造成极大的隐患。
同样的，锅炉用水中如果含油，也会对锅炉系统产生严重的危害。
油质附着在炉管管壁上，受热分解就会产生导热率很小的附着物，严重影响管壁的传热造成管壁的变形，危机炉管安全。
并且水中油会使炉水形成泡沫并生成水中漂浮的水渣，造成蒸汽品质的恶化。
高压锅炉对给水的水质要求非常高，因此补水的成本也很昂贵，如果热交换后产生的高温冷凝水汽含油、含铁量低于允许值，就可以将高温冷凝水汽直接送回高压锅炉作为补水，这可以节约大量水资源和热能，从而降低了高压锅炉的运行成本。
这就是冷凝水回收，冷凝水回收项目的经济效益极高，是石油、化工、电力等领域节能、减排的优选项目。
此外，水中的油分属于有机污染物的一种，其降解会导致水中溶解氧含量的下降，导致水质恶化，因此，在污水排放口以及地表水监测领域，水中油也是重要的监测指标。
2、水中油的监测原理水中油大致可分为以下几类：脂肪族：分子中碳原子间连结成链状的碳架，两端张开而不成环，这类烃也叫脂链烃。
水中油分析仪培训资料
●概述：水中油在线分析仪是基于紫外法的新一代全自动水中油在线分析仪，该产品是本公司在多年水质分析类产品研究的基础上推出的一款免维护在线监测仪器。
水样通过在线萃取技术将水中油溶解在特殊溶剂中,然后通过紫外光照射产生光学信号，仪器通过光学信号处理电路将溶液中油的含量与电信号建立稳健的数学关系，通过对电信号的检测便可直接测定出水样的油浓度。
分析仪结构简单、测量范围宽、测量速度快、运行成本极低、无二次污染。
能够对自来水、地表水、雨水、工业污水以及水处理过程等进行直接测量。
可广泛应用于水环境自动监测站、污水处理厂、自来水厂、排污监控点、地区水界点、水质分析室以及各级环境监管机构对水环境的监测。
●工作原理水样通过在线萃取技术将水中油溶解在特殊溶剂中,然后通过紫外光照射产生光学信号，仪器通过光学信号处理电路将溶液中油的含量与电信号建立稳健的数学关系，通过对电信号的检测便可直接测定出水样的油浓度。
●操作手册当仪器上电后，系统自动启动仪器，系统初始化之后液晶屏会显示主界面，主界面显示的内容包括水中油测量值、测量时间、系统当前过程及状态，还包括系统时间、操作登录按钮等。
系统的主界面为一般用户显示测量数据，但若要对系统进行一些设置和管理的操作，需要密码登录进入操作界面方可对系统进行设置操作。
功能菜单的四个选项是四个操作子系统的入口，点击“向上”、“向下”按钮选择“系统设置”选项并点击确定按钮，可以进入系统设置的子菜单界面（见下图），依次可以对“标液一设置、标液二设置、温度设置、反应时间、测量设置、标定设置、量程设置、日期设置、时间设置、系统语言、密码设置、屏保设置、当前版本”进行设置，进入相应的设置界面设置完毕后点击“确认”完成相应的设置功能操作。
系统设置选择系统设置内容标液设置下图是标液一设置界面，为了测量范围的可选择性，用户可以根据具体的标液一配方浓度，通过触摸屏数字按键输入标液一浓度数值，最后点击“确定”按钮即可完成设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– – – – a) 确保监测器关闭，并有净水供应通过样品槽。 b) 通过压手柄数次激活手动清洗槽零件。 c) 将监测器转回并根据11节检查归零情况 d) 重复a) to c) 至少一周一次，或根据需要维护。
• 注意:手动清洗装置也可以在用样品水正常操作时
水流量。 注意：两个水流量均需检查，净水供应和含油水样供应。如 果净水供应水压较高，水流速度就会比样品点高。水流速度 并不能影响仪器的准确性。调整只对样品点和监测仪的时间 延迟有一定的重要性。 c)打开仪器确定电的指示灯亮，显示" INI"和数值之间变换。 从"25"渐渐减少。监测仪在净水的情况下显示0。另外当监测 仪达到一定的数值则在工作状态。开机后系统需要几分钟预 热和稳定。
1.0 产品说明 • OMD-17水中油在线监测仪器专门设计连接油冷却器 或冷却循环水，OMD系列为适应较高的水温而专门 进行了改进。而且测量范围已经根据预期的油的浓 度进行了修正。 • 该仪器依据IMO Resolution MEPC 60 标准制造。 • 仪器出厂配有2个报警点,两点出厂值15ppm,其他数 值的设定（20ppm或30ppm）可以在现场随时通过 仪器前部面板的按钮进行调整，如果测量值超过报 警点，在仪器前部的面板上发出明显的信号,同时通 过继电器传出。 • 另外配有0（4）-20mA （等同于0-100ppm测量值） 的测量信号输出,可以连接外部选定的记录器
•
•
• 7.0管道 • 用10mm OD的铜管或不锈钢管连接水中油
测量仪的水样入口和油水混合的样品水源， 取样品点应该设在测量仪的上方，样品通 过一段垂直的管路流入测量仪，以确保流 入测量仪的水流不会产生气泡。排放测量 样品水管口应该和进水管口平行，以保证 水样顺利排放。管路接头应用螺栓拧紧或 焊结密闭
• 13.2 PCB更换 • a) 关闭电源，停止水流。 • b) 打开仪器并移开前面板。断开与PCB的连接插 • • • • •
头。 c) 小心将PCB拉出其位置并断开线。 d) 相应的连接新的PCB e) 安装PCB和前面板。 f) 测定干燥剂的颜色（14），如果颜色是浅蓝色 或白色，干燥剂需更换。 g) 根据13.3进行校准。
工作状态。 • 设定状态的最后一项是通过选择输出信号。可以在0-20m A 和4-20m A 之间进行选择。操作方法与上述类似，通过按钮‘ 或’ ’ 设定 a.m.而完成。显示数值会显示0-或4-的实际数值。
• 注意： • 所以变化的数值必须通过按“
效的
”按钮确认。否则原有的数值才是有
• 11.0操作指南
• 14.0 备件 • 当定购备件时非常重要的事情是，提供如下细节：仪器型号
a) 打开电源。 b) 2 分钟使仪器预热。 c) 使无油水通过系统几分钟并检查数值显示归零。 如果不是，通过前面面板的按钮校准显示。同 时按‘ ’和“ ”将会减少数值。同时按 “ ”和’ ’将会增加数值。 d) 将仪器的样品供应从清水转换到样品点 e) 仪器现在准备工作
•
• 11.1 操作提示
– a) 当含油水通过仪器，会显示实际油的容量 – b) 如果油的浓度超过设定的极限（工作调整为 15ppm）警铃指示1会显示，相关的继电器在 设定延迟时间内启动。此时，警铃指示2会显 示工作，其相关继电器将会采取关闭动作。
• 2.0 注意事项
– a) 仪器必需严格按照说明书安装、操作。 – b) 安装和维修保养必须由专业人员进行。 – c) 仪器必须根据相关要求接地。 – d) 在更换任何零部件或保养前必须关闭电源。 – e) 如果发生冰冻，应完全清空测量单元。
3.0 功能 3.1 测试原理 • 采用几个光学传感器，侦测通过水流样品中 油滴对光的折射和反射光的强度，然后传感 器的信号通过微处理系统计算水中油份的含 量并形成线性读数输出。 • 如果一个报警器（出厂设置15ppm）发出报 警，第二报警器将会在超过设置时间后运行。 • 微处理系统会不间断的检测传感器部件及相 关的电子元件，以确保在超过维修时间或极 端的条件下测量的准确度。
•Leabharlann • d)当无油水通过监测仪时根据11.节调整归
零。显示应为0。如果显示数值为大于零的 各种数值，或许是出现空气夹带。如果这 样，应该重新定位调整。 • e)如果归零需要调整，则可以在前面面板操 作。同时按按钮“ ”和’ ’ 键增加读数 或‘ ’和“ ”键会减少读数。
• 10.4 警铃设置和时间延迟 • 两个警铃可以同时设定极限1-99ppm, 时间延迟2-30秒，如果
• 当警铃改变了的警铃值通过按“
”被确认，或者如果在调整的时间 中没有按任何按钮而跳过，显示值会显示“T”而随实际时间延迟而变化。 同时警铃线路1会显示工作状态。按‘ ’会减少时间延迟， 按’ ’ 会增加时间延迟。延迟时间设置不能超过30秒。
• 确定选择的数值后，随后以同样的方式设定线路2，这时警铃线路2显示
9.0电路示意图 测量仪的额定电压为24VAC 或24VDC
• 10.0运行调试 • 10.1电路检查 • a)检查电缆中的1号2号线是否连结24V电
压 • b)根据相关规则检查是否接地 • 10.2 管路检查 • a)检查所有管道连接是否有渗漏并适当调 整。
• 10.3功能测试 • a)先使用清水通过仪器净化系统。 • b)通过使用小的螺丝调节水流量(管脚15)。拿掉螺丝会加大 •
• 干燥器是为了保证测试槽中的低潮湿度，避免在样品水在玻璃
管中浓缩而导致错误的读数。干燥器的更换非常简单，不用打 开仪器，只需从前面面板松开螺丝将旧的干燥器其取下，换上 新的。可以用备用零件的保护帽作工具。
– j) 重新打开样品水阀门。
• 12.1 手动清洗装置 • 使用该装置清洗测量槽不用移动槽盖。定期使用这 •
• • • • • • • • • •
13.3校正 首先需配制200FTU的溶液 a) 关闭电源，停止水流。 b) 打开仪器并移动前面板。小心拉出PCB找到直到J1 c) 将J1放到其相对的位置。这样其他两个插头就连接在一起 d) 安装前面板并打开电源。显示屏将显示”CA”,仪器进入警 铃状态。 e) 使用如12部份描述的合适的瓶刷，正确的清洁样品管。 f) 清空样品管，充满校准装置所描述的200FTU溶液，将样 品管两次充满福尔马胼（Formazin）溶液避免因清洁而残留 的无油水而造成溶液稀释。 g) 溶液充满在仪器中，同时按 和 按钮，显示器将显示 32±2并被校准 h) 继续如11节所描述的进行
3.2 特征
– – – – – – – – – 体积小 易维护 精度高 易安装 参数预设 备件少 密封防水 可手工调整 按钮控制归零操作（±5ppm）
3.3 调节 • 测量仪是根据出厂规格进行设定的，警铃 设置为15ppm. • 测量仪零点可以调节，在工作现场用清水 通过测量仪，通过前部面板的按钮进行重 新调节。
使用。但在这种情况下警铃可能会由于清洗器通过 而发出警报
• 13.0错误提示
• 当绿的电源指示灯灭，红的错误指示灯亮时，即表示出现了错
误。同时错误信息代码将会显示在显示屏上：
• • • • • • • • • • • •
13.1样品槽管更换 a) 关闭电源 b) 移开所有与测量仪连接的管道 c) 打开仪器并移去前面面板。断开与PCB的插头连接。小心 将PCB从其位置拉出。 d) 从出口（4）松开三个螺丝并小心将其移开，从进口（1） 松开三个螺丝并将其与样品管（7）一起移开 e) 清洁仪器内部零件并保证所有零件干燥。 f) 在进口（1）更换 O-Ring (2)及样品管，在出口（4）更换 O-Ring(2). g) 装上进口螺圈，出口螺圈和管道 h) 做一个 appr 的耐压试验。 确认样品水有8个压。将测量 槽外部擦拭干净。 i) 安装PCB并确保线路联接正确。重新将前面面板与PCB边 接并安装。 j) 观察燥器的颜色，如果颜色是浅蓝色或白色，则重新更换 干燥剂。 k) 根据13.3节设定校准
在线水中油份分析仪 OMD-17型
德国DECKMA公司 讲解人：
目录
• • • • • • • • • • • • • • • • • • • • • • • • • • •
章节 1.0 2.0 3.0 3.1 3.2 3.3 3.4 4.0 5.0 6.0 7.0 8.0 9.0 10.0 10.1 10.2 10.3 10.4 11.0 11.1 12.0 12.1 13.0 13.1 13.2 13.3 标题 产品说明 注意事项 功能 测试原理 特征 调节 显示和报警 技术参数 结构 安装 管道 配线 电路示意图 运行调试 电路检查 管路检查 功能测试 警报值设定及警报延迟 操作指南 操作提示 操作维护 手工清洗装置 错误提示 样品管更换 PCB更换 校正
• 12.0操作维护 • 每周：
– – – – – – – – – a) 参照11节检查仪器在通过清水时的归零情况 b) 用清水冲刷测量槽 c) 关闭样品水和清水阀 d) 打开测量槽密封盖。 e) 用清洁刷（编号30102）插入槽中，在整个槽中上下移动清洗数次。 f) 拿出瓶刷重新拧紧密封盖。 g) 重新连接清水，使其通过仪器几分钟。 h) 检查测量仪是否归零，如果不是，参照11节 i) 检查干燥器的颜色，蓝色显示干燥器吸收良好。如果显示浅蓝或白色， 则应该更换干燥器。
• 8.0 配线 • 请参看第二节有关配线的注意事项 • 与测量装置相联结的电源装置必须带有安全
保险且绝缘密封和多路接线等多种功能。 • OMD-17监视仪通常用9芯长度为2m的电缆 联结，测量仪的电源线可以直接联结到控制 水泵的控制箱中，也可接在专用的控制箱中。 如果仅有110或230VAC电源可供选择，就需 要配备电源适配器
4.0技术参数
• 5.0 结构 • 所有组件均按照IP65的保护等级安装在合金
