透镜作图题
F
F
F F F F
F
F
F
F
F 《透镜》作图专题训练
编号 姓名
1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
5. 画出下列图中凸透镜的入射光线或折射光线的方向。
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L 1为入射光线，L 2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，
如图所示，入射光线与镜面夹角为30º。
请完成光路图。
1. 完成右图中的光路图．
4. 请画出右图中两条平行光线通过凸透镜后的折射线．
5. 图中，S'是发光点S 经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．
9. 点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．
11. 在下面各图中填入适当的透镜：
12. 图中已画出了通过透镜前后的入射光线和折射光线，在图中填入适当类型的透镜．
13. 在图中，画出光线通过透镜后的折射光线．
14. 如图所示，已画出了光通过透镜前后的方向，试在图中填上透光类型的透镜．
15. 在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．
16. 如图所示，A 、B 为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．
17. 一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线．
18. 通过凹透镜后的光线如右图所示，F 为焦点，试画出凹透镜的入射光线．
20. 完成下面各自的光路．
22. 画出图中通过透镜的折射光线．
23. 如图所示，画出了光线通过透镜前后的方向，试在图中填上适当类型的透镜．
24. 试把下列透镜的折射光线在图中画出来．
25. 根据光路，在下列方框中各填上一个光学器件的名称．
26. 如右图所示，画出了光通过透镜后的折射光线，请在图上画出入射光线．
27. 在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线．
30. 下图画出了入射光线和折射光线，在图中①②③三个位置填上适当光学元件，完成光路图．
31. 右图中画出了光线通过透镜前后的方向，请在图中的方框内填上适当类型的透镜．
32. 完成图1、图2中的光路图．
33. 在图中的每个方框内各有一个光学器件，请画出光学器件的示意图，并完成光路图．
34. 在图中画出了入射光线和出射光线，在方框内填入一个适当的透镜，并完成光路图．
36. 下图甲、乙中画出了通过透镜前后的方向，在图中填上适当类型的透镜．
38. 完成下列光路图或在图中虚线内填上适当的透镜：
39. 在图中完成光路图．
40. 在图中填入适当的透镜
41. 画出图中入射光通过透镜后的折射光线．
42. 请画出下图中两条平行光线通过凸透镜后的折射光线．
44. 在图中的虚线框内填上适当的光学器件，完成光路图。
中考物理专题《凸透镜成像作图》精选题原卷
凸透镜成像作图100题一、作图题1．（2021·广西南宁三中九年级开学考试）（1）请在图中画出对应的入射光线；（____）（2）如图所示，请画出入射光线经凸透镜后的折射光线。
（____）2．（2021·铁力市第四中学九年级）如图所示，两条入射光线射向凸透镜，请画出凸透镜折射后的折射光线。
3．（2020·通道侗族自治县教育科学研究室）按要求完成下列各图：（1）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小；（2）请在图中作出入射光线，并标出入射光线的方向。
4．（2020·南通市新桥中学八年级月考）按照题目要求作图。
（1）如图甲所示，根据平面镜成像特点，在图中画出物体AB所成的像。
（_____）（2）如图乙所示，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。
（_____）（3）如图丙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线。
（_____）5．（2020·重庆市暨华中学校八年级期中）（1）图中当光从空气斜射入水中时，在水面发生折射，请你画出大致的折射光线；（2）根据平面镜的成像特点，在图中画出物体AB在平面镜中所成的像；（保留作图痕迹）（3）如图所示是一束光射向凹透镜的情景，请在图中画出对应的折射光线；（4）请根据图中光线通过透镜前后的方向，在图中虚线框内画出适当的透镜。
6．（2018·江苏省上冈高级中学八年级期末）根据要求完成下列作图。
（1）如图甲所示，OB是平面镜上的一条反射光线，请画出反射光线OB的入射光线AO。
（2）如图乙所示，光从空气斜射在水面上，在图中画出折射光线。
（3）如图丙所示，F为凸透镜焦点,根据图示的入射光线画出相应的折射光线。
7．（2019·长春市第二十九中学九年级）如图所示，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置。
八年级物理《透镜作图》练习题
八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。
8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。
3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。
初中物理透镜作图
初中物理透镜作图学校：___________姓名：___________班级：___________考号：___________一、作图题1、如下图所示，F是凹透镜的焦点，请画出光线AO的折射光线和BC的入射光线。
2、画出下图中入射光线经凸透镜和凹透镜折射后的光线。
3、如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。
4、请在图中画出两条入射光线经过凸透镜后的折射光线。
5、画出光线经透镜后的折射光线.6、如图所示，画出光线通过透镜后的光路图。
7、在图中作出相应的入射光线。
8、如图所示，S'是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请你画出：（1）光源S的位置；（2）经过凸透镜的折射光线。
9、如图所示，AB为遮光板，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F，请画出光路图。
10、如图所示，请补充光线使光路完整。
11、用一条光线照射凸透镜，折射光线α恰好经过凸透镜另一侧焦点。
然后经水平地面上的平面镜反射，在墙壁上形成一个光点A。
请在图中画出：（1）α的入射光线；（2）光点A的位置；（3）标出反射角度数。
12、如图,点光源S位于凸透镜一侧.在图中画出S发出的两条光线通过凸透镜后的折射光线.13、防盗门上的“猫眼”相当于一个薄凹透镜，人透过“猫眼”可以看到室外的景象。
如图为其简化原理图，请通过光路作图说明人眼在室内A点所能看到室外景象的范围。
14、如图所示，请画出由烛焰上的S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像S （F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
15、如图所示是凹透镜，请在图中画出折射光线；16、如下图所示，凸透镜的主光轴与平静水面重合，F为焦点，点光源S发出一束光，请画出在水面处的反射光线以及其经凸透镜后的光线。
(完整版)透镜作图题含答案
L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
5. 画出下列图中凸透镜的入射光线或折射光线的方向。
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L 1为入射光线，L 2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。
请完成光路图。
F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。
图5 图65、如图6所示，请你完成光路图。
6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。
潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。
请根据图中已有的光路，完成光路图，画出物体A的大致位置。
图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。
8、在图9中的虚线内填上适当的光学仪器。
9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。
图10 图1111、请完成图11中的光路图。
图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。
13、如图13所示是照相机的原理图，A’B’是AB的像。
请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
专题训练 透镜作图题(含答案和解析)
绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。
2.请在如图所示的甲乙方框中分别填入合适的透镜。
3.画出图中入射光线通过透镜后的折射光线。
4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。
5.请画出光源S发出的光线SA通过凸透镜后的光路图。
(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。
8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。
请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。
11.请画出由S点发出的光经过凸透镜后的折射光线。
12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。
13.凸透镜的成像规律可以通过画光路图去理解。
在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。
B、B′两点到光心的距离均为2f。
(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。

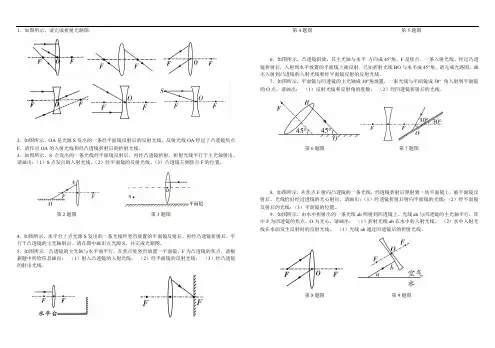

透镜作图精编例题
1．如图所示，请完成折射光路图．2．如图所示，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线．3．如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。
请画出：（1）S点发出的入射光线。
（2）经平面镜的反射光线。
（3）凸透镜左侧焦点F的位置。
第2题图第3题图4．如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。
请在图中画出点光源S，并完成光路图。
5．如图所示，凸透镜的主光轴与水平面平行，在焦点处竖直放置一平面镜，F为凸透镜的焦点．请根据题中所给信息画出：（1）射入凸透镜的入射光线；（2）经平面镜的反射光线；（3）经凸透镜的射出光线．第4题图第5题图6．如图所示，凸透镜斜放，其主光轴与水平方向成45°角，F是焦点．一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射．已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线．7．如图所示，平面镜与凹透镜的主光轴成30°角放置，一束光线与平面镜成30° 角入射到平面镜的O点，请画出：（1）反射光线和反射角的度数；（2）经凹透镜折射后的光线．第6题图第7题图8．如图所示，从焦点F射向凸透镜的一条光线，经透镜折射后照射到一块平面镜上，被平面镜反射后，光线恰好经过透镜的光心射出，请画出：（1）经透镜折射后射向平面镜的光线；（2）经平面镜反射后的光线；（3）平面镜的位置。
9．如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。
请画出：（1）折射光线ab在水中的入射光线。
（2）水中入射光线在水面发生反射时的反射光线。
（3）光线ab通过凹透镜后的折射光线。
中考物理之透镜作图(含解析)
透镜作图一、作图题（共43题；共238分）1.如图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是________透镜(选填“凹”、“凸“)。
（3）用此望远镜观测月球时，月球经物镜成一个________(选填“倒立”、“正立“)________(选填“放大”、“等大”“缩小”)的像。
2.完成图中的光路。
3.凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）4.有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
5.在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。
请作出a、b两条光线通过透镜之后的光路图。
6.在下图中画出人射光线经过凹透镜后的折射光线；7.从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。
8.如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。
9.如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
10.图中，F和O分别为凸透镜的焦点和光心，请将两条光线的光路图补充完整。
11.如图，请完成光线通过凸透镜的光路图。
12.如图，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、b经过凸透镜后的折射光线；13.如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。
一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线14.请将光路图补充完整。
光学作图之透镜
光学作图之透镜评卷人得分一．作图题〔共8小题〕1．如下图，SA、SB是光源S发出的两条光线。
其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线。
2．如下图，a、b是经凸透镜折射后的两条光线，请在图中画出这两条光线的入射光线。
3．完成图中的光路图。
4．如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线。
5．在虚线框内填上适宜的透镜。
6．如图给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。
7．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。
8．如下图是照相机的原理图，A′B′是AB的像。
请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
光学作图之透镜参考答案与试题解析一．作图题〔共8小题〕1．如下图，SA、SB是光源S发出的两条光线。
其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线。
【分析】关于凸透镜有三条特殊的入射光线：①入射光线平行于主光轴，折射光线过焦点；②入射光线过焦点，折射光线平行于主光轴；③过光心的传播方向不变。
【解答】解：SA这条入射光线平行于主光轴，其经凸透镜折射后，折射光线过焦点；由此可以确定这条入射光线的折射光线。
SB这条入射光线过焦点，过焦点的入射光线经过凸透镜折射后平行于主光轴；由此可以确定SB的折射光线。
如以下图所示：【点评】把握凸透镜的三条特殊光线的入射光线和对应的折射光线的特殊点是解决此题的关键。
对于这三条特殊光线的考察，可以告诉入射光线做折射光线，也可以根据折射光线做入射光线。
2．如下图，a、b是经凸透镜折射后的两条光线，请在图中画出这两条光线的入射光线。
【分析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点。
过光心的光线经凸透镜折射后传播方向不改变。
八年级上册物理透镜光路图作图
八上物理期末专题训练【透镜光路图】作图题1、画出各图中的折射光线或入射光线.【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过凸透镜光心的光线传播方向不改变，如图所示。
【解答】过凸透镜光心的光线传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。
【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。
【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示。
2、如图所示，两条入射光线分别射向凸透镜，请画出折射光线。
【解答】通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。
3、如图为通过凸透镜的两束光线，请补全光路图。
【解答】通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变，如图所示。
4、在图中画出光通过透镜后的光路图。
【解答】平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴，，如图所示。
5、如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。
【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如图所示。
6、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．【解答】过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线，如下图所示：。
部编物理八年级上册专题06透镜及透镜成像作图(解析版)含答案
专题06 透镜及其成像规律作图（解析版）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。
2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。
（2）与主光轴平行的光线折射后的反向延长线过虚焦点。
（3）射向虚焦点的光线折射后平行于主光轴。
【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。
【答案】解：在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；如图所示：【解析】在作凸(凹)透镜的光路图时，先确定所给的光线的特点再根据凸(凹)透镜的光学特点(三条特殊光线)来作图。
(1)凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
(2)凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过凹透镜光心的光线传播方向不改变。
2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。
如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
【答案】3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。
请画出：(1)物体AB在平面镜中的像A′B′。
