高温导线规格及安全电流计算
航空航天用聚四氟乙烯绝缘电线
AF250、AFP250
一、产品标准：GJB 773A-2000
二、用途：飞机布线、电器、电讯设备和仪器仪表线路。
三、使用温度：-60℃～+250℃
四、结构图（如图）
1——镀银或镀镍铜线
2——聚四氟乙烯（PTFE）
3——镀银或镀锡铜线编织
五、主要技术性能
1、AF型电线能够经受交流50Hz5000V火花击穿试验或交流50Hz2500V 1min浸水电压试
验。
2、AFP型电线能在线芯和屏蔽间经受交流50Hz2500V电压试验1min
3、成品电线绝缘电阻在室温下不小于106Ω
4、编织紧密度不低于80％
六、结构数据（如表）
聚四氟乙烯薄膜绕包绝缘安装线
AFR250、AFR200、AFR150、AFR100
适用范围：适用于航空航天、电器、电讯设备和仪器仪表线路。
使用温度：-60℃～+250℃
结构图（如图）
1——镀银、镀锡铜线或裸铜线
2——聚四氟乙烯薄膜绝缘（PTFE）
3——镀银或镀锡铜线编织
技术性能
额定电压：150V、300V、600V
试验电压：1000V、1500V、2500V
结构数据（如表）
航空航天用聚四氟乙烯绝缘电线
AF250、AFP250
一、产品标准：GJB 773A-2000
二、用途：用于航空航天、电器、电讯设备和仪器仪表线路。
三、使用温度：
·AF-200（FF46-2）：-60℃～+200℃
·AF-150（FF46-1）：-60℃～+150℃
四、结构图（如图）
1——镀银或镀锡铜线
2——聚全氟乙丙烯（FEP，氟46）
3——镀银或镀锡铜线编织
五、主要技术性能
· 额定电压：600V
·试验电压：2500V
·绝缘电阻：不小于106MΩ·km
六、结构数据（如表）
AF200X铁氟龙电线 200度的详细信息
产品型号：AF200X
执行标准：Q/IRMV1－2008
产品特性：
1、额定电压：600V
2、工作温度：-65～+200℃
3、导体：实芯或绞合镀锡铜线
4、绝缘：FEP 铁氟龙
5、颜色：红/黄/兰/白/黑/黄绿/棕等
特点/用途：
具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。
电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
导线截面积与载流量的计算
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如： mm2 BVV铜导线安全载流量的推荐值
×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>= I ~ I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）
三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。不
同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是
I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*220*=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线
而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算
线径和电流的关系
线径和电流的关系 导线截面积与电流的关系 一般铜线安全计算方法是： 平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择平方的铜线或平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格。 导线的阻抗与其长度成正比与线径成反比，请在使用电源时， 需特别注意 输入与输出导线的线径问题，以防止因电流太大引起过热， 而造成意外，下列 表格为导线在不同温度下的线径与电流规格 表。（请注意：线
电缆与电线的电流计算公式

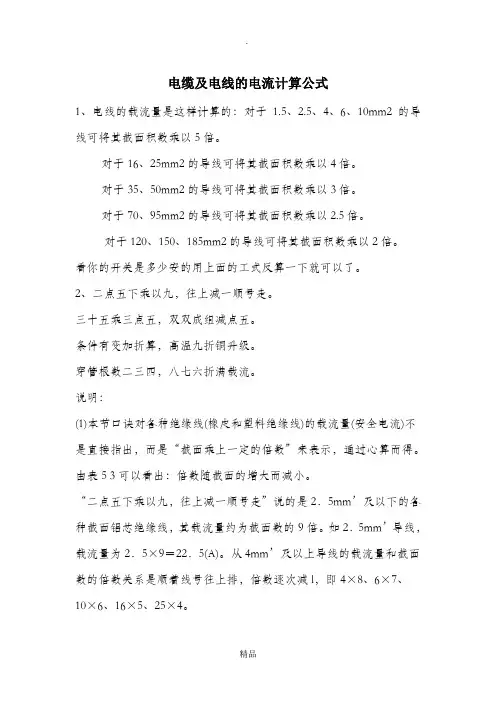

电缆及电线的电流计算公式 1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2的导线可将其截面积数乘以2.5倍。 对于120、150、185mm2的导线可将其截面积数乘以2倍。 看你的开关是多少安的用上面的工式反算一下就可以了。 2、二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
导线线径与电流规格表
导线线径和电流的关系 一.导线型号规格 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套 二.不同温度下的线径和所能承受的最大电流表格 导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意，输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。（请注意：线材规格请依下列表格，方能正常使用）
导线线径一般按如下公式计算： 铜线：S= IL / 54.4*U` 铝线：S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流导线截面积与电流的关系 三.一般铜线安全计算方法 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。
电线截面电流计算公式
电线截面电流计算公式 （供参考） 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍 数 9 8 7 6 5 4 3.5 3 2.5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 一般情况下： 铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A 6平方的铜线：6*6=36A 10平方的铜线：10*6=60A 16平方的铜线：16*6=96A 4平方的铝线：4*5=20A 6平方的铝线：6*5=30A 10平方的铝线：10*5=50A 16平方的铝线：16*5=90A
一、低压配电室的要求 1) 门应向外开，门口装防鼠板； 2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内； 3) 电缆沟底应有坡度和集水坑； 4) 不装盘的电缆沟应有沟盖板； 5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏； 6) 一层配电室地面标高应0.5米以上。 二、配电盘的安装 1) 配电盘应为标准盘，顶有盖，前有门； 2) 配电盘外表颜色应一致，表面无划痕； 3) 配电盘母线应有色标； 4) 配电盘应垂直安装，垂直度偏差小于5o； 5) 拉、合闸或开、关柜门时，盘身应无晃动现象； 6) 配电盘上电流表、电压表等按要求装全； 7) 配电盘上个出线回路应有标示； 8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子； 9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好； 10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。 三、电缆的安装 1) 电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求； 2) 电缆入沟中后，不必严格将其拉直，应松弛成波浪形； 3) 电缆的两端应留有做检修的长度余量； 4) 电缆固定支架间或固定点间的距离，不应大于1米； 5) 电缆穿管敷设时，管内径不应小于电缆外径的1.5倍，且不小于100毫米； 6) 电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施； 7) 电缆从地下或电缆沟引出地面时，出地面2米的一段应用金属管或罩加以保护； 8) 直埋电缆深度为0.7米，电缆上下应各铺盖100毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩； 9) 直埋电缆时禁止将电缆平行敷设在管道的上面或下面； 10) 一般禁止地面明敷电缆，否则应有防止机械损伤的措施； 11) 相同电压的电缆并列敷设时，电缆间净距应大于35毫米，且不小于电缆外径； 12) 低压与高压电缆应分开敷设。并列敷设时净距不应小于150毫米； 13) 进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌； 14) 电缆水平悬挂在钢索上，固定点的距离不应大于0.6米。 四、电动机的安装 1) 检查电动机的名牌，看功率、电压是否符合图纸要求； 2) 检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好； 3) 检测电动机的绝缘电阻，新设备应大于1MΩ，旧设备应大于0.5MΩ；
导线载流量的计算
导线载流量的计算 关键词：导线载流量无功补偿电抗器电容器 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф =6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。 二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘
导线截面电流计算方法
导线截面电流计算方法 导线截面的条件及按安全载流量选择导线截面应考虑的因素,选择低压导线截面首先应满足负荷电流的要求，也就是按导线允许的载流量选择；其次要考虑导线的电压损失值，特别是线路末端的电压降。一般不得大于额定电压的10%。 导线截面选择可按下式计 算：. . S=Ie/J*0.8 S：导线的截面（mm2）； Ie：负荷电流（A）； J：导线安全电流密度，按安全载流量口诀估算（A/mm2）； 0.8：为导线穿管打八折的系数摘自:工变电器。 导线安全载流量口诀是在实际工作中总结出一种快速估算方法，一般只用做现场经验估算，不应做为选择导线截面的最后依据。既然是估算，肯定就会有误差。但是绝不能简单地说什么“铜线按六，铝线按四”，因为这样就忽略了导线的趋肤效应，即导线截面积越大，每平方毫米通过的电流越小。目前比较实用的导线安全载流量口诀如下：10下五，100上二； 25、25，四、三界； 70、95，两倍半。 穿管、高温，八、九折； 裸线加一半； 铜线升级算。 口诀的前三句是指铝导线、明敷设、环境温度为25℃时的安全载流量，具体内容如下： 10下五：系指10 mm2能下铝导线（包括2.5、4、6、10mm2），每平方毫米的安全载流量按5A估算；如4 mm2铝线的安全载流量为20A，即：5×4=20A。 100上二：系指100 mm2以上的铝导线（包括120、150、185 mm2），每平方毫米的安全载流量按2A估算；如120 mm2铝线的安全载流量为240A，即2×120=240A。 25、35，四、三界：系指16、25 mm2铝导线，每平方毫米的安全载流量按4A估算：35、50 mm2铝导线，每平方毫米的安全载流量按3A估算。如25 mm2铝线的安全载流量为100A，即4×25=100A。70、95，两倍半：系指70、95 mm2铝导线，每平方毫米的安全载流量按2.5估算，如70 mm2铝线的安全载流量为175A，即： 2.5×70=175A。 口诀后三句是指敷设条件发生变化时的安全载流量摘自:工变电器。
导线线径与电流规格表
导线线径与电流规格表
————————————————————————————————作者：————————————————————————————————日期：
导线截面积和电流的关系 一. 导线型号规格 B系列归类属于布电线，所以开头用B，电压：300/500V。（布局在墙上不动的线）V就是PVC——聚氯乙烯塑料 L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV ——铜芯聚氯乙烯绝缘电线 BLV ——铝芯聚氯乙烯绝缘电线 BVR ——铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成 BLV的内芯是1根直径1.78mm单芯铜线 BVR的内芯是19根直径0.41mm的多芯铜丝 RV ——铜芯聚氯乙烯绝缘连接软电线 （它比BVR更软，比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成）RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，（它比RV多了一层塑料护套） 另外：我们家庭中最常用的“护套线” BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套 （就是2根BV线，再加一层白色的塑料护套）
二.不同温度下的导线截面积所能承受的最大电流表格 截面积（大约值） 铜线温度 60 ℃75 ℃85 ℃90 ℃ 电流（A） 2.5 mm220 20 25 25 4 mm22 5 25 30 30 6 mm230 35 40 40 8 mm240 50 55 55 14 mm255 65 70 75 22 mm270 85 95 95 30 mm285 100 110 110 38 mm295 115 125 130 50 mm2110 130 145 150 60 mm2125 150 165 170 70 mm2145 175 190 195 80 mm2165 200 215 225 100 mm2195 230 250 260 导线截面积一般按如下公式计算： 铜线：S = （I *L）/ （54.4 *△U） 铝线：S = （I *L ）/ （34 * △U）式中：I ——导线中通过的最大电流（A） L ——导线的长度（M） △U ——充许的电压降（V） S ——导线的截面积（MM2）
导线截面积与载流量的计算97126
导线截面积与载流量的计算 2008年03月04日星期二11:00 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值 4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值
为17A。则总闸空气开关不能使用16A，应该用大于17A的。绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5
电缆直径和电缆流过电流计算以及对照表
1、综述 铜芯线的压降与其电阻有关，其电阻计算公式： 20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω） 75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω） 其压降计算公式（按欧姆定律）：V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培） 2、铜芯线电源线电流计算法 1平方毫米铜电源线的安全载流量－－17A。 1.5平方毫米铜电源线的安全载流量－－21A。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 6平方毫米铜电源线的安全载流量－－48A 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 25平方毫米铜电源线的安全载流量－－120A。 单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米
就是横截面积（平方毫米） 电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如：2.0 铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 1、“二点五下乘以九，往上减一顺号走”说的是： 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和 截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 2、“三十五乘三点五，双双成组减点五”，说的是： 35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’ 及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组， 倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm” 导线载流量是其截面积数的2．5倍，依次类推。 3、“条件有变加折算，高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线 明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规 格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如 16mm’铜线的载流量，可按25mm2铝线计算。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。
电缆直径和电线截面积电流对照表
电缆直径和电线截面积电流对照表 1、综述 铜芯线的压降与其电阻有关，其电阻计算公式： 20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω） 75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω） 其压降计算公式（按欧姆定律）：V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培） 2、铜芯线电源线电流计算法 1平方毫米铜电源线的安全载流量－－17A。 1.5平方毫米铜电源线的安全载流量－－21A。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 6平方毫米铜电源线的安全载流量－－48A 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 25平方毫米铜电源线的安全载流量－－120A。 单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米 就是横截面积（平方毫米） 电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...
导线截面积和载流量导体载流量的计算口诀
导线截面积与载流量的计算 （导体的）（连续）截流量 (continuous) current-carrying capacity (of a conductor)是指: 在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）； S-----铜导线截面积（mm2）；I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍； 95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃
导线线径与电流规格表
导线截面积和电流的关系 一. 导线型号规格 B系列归类属于布电线，所以开头用B，电压：300/500V。（布局在墙上不动的线）V就是PVC——聚氯乙烯塑料 L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV ——铜芯聚氯乙烯绝缘电线 BLV ——铝芯聚氯乙烯绝缘电线 BVR ——铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成 BLV的内芯是1根直径1.78mm单芯铜线 BVR的内芯是19根直径0.41mm的多芯铜丝 RV ——铜芯聚氯乙烯绝缘连接软电线 （它比BVR更软，比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成）RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，（它比RV多了一层塑料护套） 另外：我们家庭中最常用的“护套线” BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套 （就是2根BV线，再加一层白色的塑料护套）
二.不同温度下的导线截面积所能承受的最大电流表格 导线截面积一般按如下公式计算： 铜线：S = （I *L）/ （54.4 *△U） 铝线：S = （I *L ）/ （34 * △U） 式中：I ——导线中通过的最大电流（A） L ——导线的长度（M） △U ——充许的电压降（V） S ——导线的截面积（MM2）
三.一般铜线安全计算方法 2.5 mm2铜电源线的安全载流量－－28A。14AWG 2.07平方毫米12AWG 3.3平方毫米 4 mm2铜电源线的安全载流量－－35A 。 6 mm2铜电源线的安全载流量－－48A 。 10 mm2铜电源线的安全载流量－－65A。 16 mm2铜电源线的安全载流量－－91A 。 25 mm2铜电源线的安全载流量－－120A。 如果是铝线，截面积要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。 就是10 mm2以下的铝线，用平方毫米数乘以5就可以知道安全载荷的电流安培数了。一百平方毫米以上的都是截面积乘以2；二十五平方毫米以下的乘以4；三十五平方毫米以上的乘以3；70到95平方毫米的都乘以2.5。要是铜线呢，就升一个档，比如2.5平方毫米的铜线，就按4平方毫米计算。（说明：以上只能作为估算,不是很准确。） 另外如果按室内，记住电线芯截面积在6 mm2以下的铜线，每平方毫米电流不超过10A就是安全的。 10米内，导线电流密度6A/mm2比较合适，10-50米，3A/mm2，50-200米，2A/mm2，500米以上要小于1A/mm2。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 当然，如果流经导线的是高频电流，就有个肌肤效应的问题，那就不能按照上面的计算，上面只适用于50Hz以下的低频电流的情况。
线径电流对照表
一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 绝缘导线载流量估算如下: 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5-3可以看出：倍数随截面的增大而减小。“二点五下乘
以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm2导线，载流量为2.5×9＝22.5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依此类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。
导线线径与电流规格表
导线截面积与电流得关系 一、导线型号规格 B系列归类属于布电线,所以开头用B,电压:300/500V。(布局在墙上不动得线) V就就是PVC——聚氯乙烯塑料 L就就是铝芯得代码 R就就是(软)得意思,要做到软,就就是增加导体根数 BV ——铜芯聚氯乙烯绝缘电线 BLV ——铝芯聚氯乙烯绝缘电线 BVR ——铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2、5mm2为例: BV得内芯线就是1根直径1、78mm单芯铜线或由7根0、68mm得多芯铜丝组成BLV得内芯就是1根直径1、78mm单芯铜线 BVR得内芯就是19根直径0、41mm得多芯铜丝 RV ——铜芯聚氯乙烯绝缘连接软电线 (它比BVR更软,比如2、5mm2得电线内芯就是由49根0、25mm直径得铜丝组成) RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,(它比RV多了一层塑料护套) 另外:我们家庭中最常用得“护套线” BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套 (就就是2根BV线,再加一层白色得塑料护套) 二.不同温度下得导线截面积所能承受得最大电流表格
导线截面积一般按如下公式计算: 铜线:S = (I *L)/ (54、4 *△U) 铝线: S = (I *L )/ (34 * △U) 式中: I ——导线中通过得最大电流(A) L ——导线得长度(M) △U ——充许得电压降(V) S ——导线得截面积(MM2) 三.一般铜线安全计算方法 2、5 mm2铜电源线得安全载流量－－28A。14AWG 2、07平方毫米12AWG 3、3平方毫米 4 mm2铜电源线得安全载流量－－35A 。 6 mm2铜电源线得安全载流量－－48A 。 10 mm2铜电源线得安全载流量－－65A。 16 mm2铜电源线得安全载流量－－91A 。 25 mm2铜电源线得安全载流量－－120A。 如果就是铝线,截面积要取铜线得1、52倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 导线得截面积所能正常通过得电流可根据其所需要导通得电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算。 就就是10 mm2以下得铝线,用平方毫米数乘以5就可以知道安全载荷得电流安培数了。一百平方毫米以上得都就是截面积乘以2; 二十五平方毫米以下得乘以4;三十五平方毫米以上得乘
导线通过电流计算方法

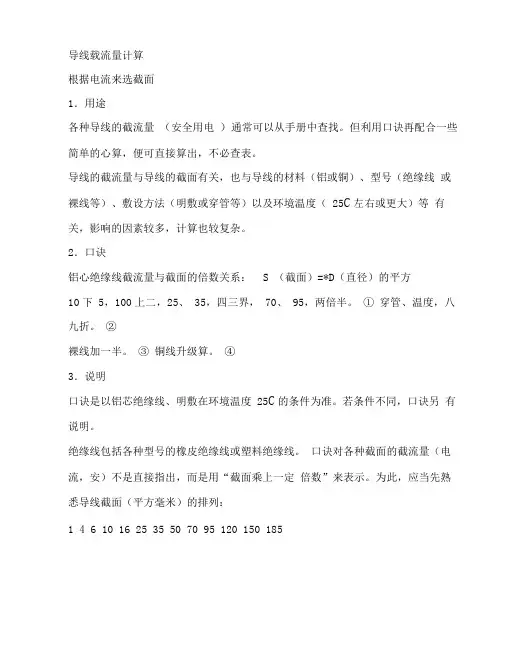

导线通过电流计算方法 1．口诀铝芯绝缘线载流量与截面的倍数关系 10下五100上二， 25、35，四、三界， 70、95，两倍半， 穿管、温度，八、九折。 裸线加一半， 铜线升级算。 2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… （1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1 ~ 10 16 、25 35 、50 70 、95 120以上 ｝｝｝｝｝ 五倍四倍三倍二倍半二倍
现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安。 从以上的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。
导线线径与电流规格表
导线线径与电流规格 一个平方mm可以承受6-8A得电流。我们在计算线路线径时,一般就是按照功率除以0、9,再乘以2来选择线径,取大不取小、如40匹得空调,40/0、9*2=89、取90平方毫米得线径、 空调得启动电流：室外机启动时刻，电流就是工作电流得5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。您家电表与线没问题，但就是上面得现象就是您家到配电室线路有问题，应该加粗这一段线路得面积。如果这样有困难，那么在压缩机电机上并联一只电容也能稍微改善一些，电容得大小您要找电气工程师计算一下。间歇运行省电！启动电流就是运行电流3--5倍（小电机）时间极短。 如只就是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。这讲得就是不同截面导线近似电流密度、 交流电得话，10平方毫米以下得铜线每平方毫米5A，11-99平方毫米得铜线没平方毫米4A，100平方毫米以上得铜线每平方毫米3A，铝线则在上面得数值后除以2，即一半。 直流电得话，统一按照：铜线每平方毫米5A，铝线没平方毫米2、5A计算。 板前明线布线： 手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。 1、走线通道应尽可能少，同一通道中得沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。 2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间得连线等，在留有一定余量得情况下可不紧贴敷设面。 3、同一平面得导线应高低一致或前后一致，不能交*。当必须交*时，可水平架空跨越，但必须属于走线合理。 4、布线应横平竖直，变换走向应垂直90°。 5、上下触点若不在同一垂直线下，不应采用斜线连接。 6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。并做到同一元件、同一回路得不同接点得导线间距离保持一致。 7、一个电器元件接线端子上得连接导线不得超过两根，每节接线端子板上得连接导线一般只允许连接一根。 8、布线时，严禁损伤线芯与导线绝缘。 9、导线截面积不同时，这将截面积大得放在下层，截面积小得放在上层 10、多根导线布线时(主回路)应做到整体在同一水平面或同一垂直面。 11、如果线路简单可不套编码套管。 导线得颜色标志： 1、保护导线(PE)必须采用黄绿双色： 2、动力电路得中线(N)与中间线(M)必须就是浅蓝色： 3、交流或直流动力电路应采用黑色： 4、交流控制电路采用红色： 5、直流控制电路采用蓝色： 6、用作控制电路联锁得导线,如果就是与外边控制电路连接,而且当电源开关：断开仍带电时,
电线电流平方数的简单计算
平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。(国标平方导体直径 BV 塑铜线 ## BLV 塑铝线） （国标平方导体直径 BV 塑铜线 ## BLV 塑铝线） （国标4平方导体直径 BV 塑铜线 ## BLV 塑铝线） （国标6平方导体直径 BV 塑铜线 ## BLV 塑铝线） （国标10平方导体直径*7 BV 塑铜线 ## BLV 塑铝线） （国标16平方导体直径170*7 BV 塑铜线 ## BLV 塑铝线） （国标25平方导体直径210*7 BV 塑铜线 ## BLV 塑铝线） （国标35平方导体直径250*7 BV 塑铜线 ## BLV 塑铝线）
（国标50平方导体直径178*19 BV 塑铜线 ## BLV 塑铝线） （国标70平方导体直径210*19 BV 塑铜线 ## BLV 塑铝线） （国标95平方导体直径250*19BV 塑铜线 ## BLV 塑铝线） 25℃时铜线的载流量是 1mm 15A 18A 26A 4 38A 6 44A 10 68A 16 80A 25 109A 35 125A 50 163A 70 202A 95 243A 120 285A 150 320A 如果一台排风扇是三相电机，它的标签上只写了电压380V，功率是4KW，还有转速， 那么怎么计算它的电流呢？ A=KW/（**COS) COS=功率因数 电流=4000W/（根号3 即×380V×）
